梁板柱配筋常用数据(整理汇总)

2.框架柱的配筋计算。

在该框架结构设计中，偏心受压柱正截面承载力计算时使用对称配筋的方式，钢筋采用HRB335级， = f ＇y =300N/2mm ,采用C30混凝土，轴心抗拉强度设计值fc=14.3N/2mm ,轴心抗压强度 =1.43 N/，2mm .箍筋一律采用HPB235级钢筋，偏心受压的框架柱正截面承载力抗震调整系数 取成0.80。

按规范规定当e0/h0>0.55时，计算时应考虑裂缝验算，对于本设计的框架结构，经过计算可知无须做裂缝验算，可以将验算过程忽略。

（1） 首先进行框架柱柱子轴压比的验算，为方便起见将其制作成表格如下： 各框架柱轴压比的验算表（2） 接下来验算框架柱的剪跨比λ，为简便起见将其整理成表格形式如下：（附加说明，在工程上应尽可能避免短柱的出现，即，保证λ 2.0）框架柱剪跨比验算表(3)框架柱的正截面配筋设计将计算过程及结果整理成下面的表格。

（附加说明：经过计算知本设计的各层框架柱的受压情况都是大偏心受压。

框架柱在大偏心受压情况下的计算过程：10c Nf bh ξα=()()2100'''00.5c s s ysNe f bh h A A fhaαξξ--==-如果经过计算得到'02x h a ξ=<，须取'2x a =，然后再按下面的公式设计和计算框架柱的纵向受力钢筋：''''0()s s y Ne A A f h a ==- 。

） 首层1柱的正截面配筋设计、计算表(附注：上表中一般层框架柱的计算长度L=1.25H，底层柱的计算长度1.0H。

e0：截面重心偏心矩，ea：附加偏心距，初始偏心矩：ei=e0+ea。

曲率修正系数ζ1=0.5fcA/N或1.0，长细比影响系数ζ2=1.15-0.01L/h或1.0。

η=1+212)/(/14001ξξ⨯⨯⨯hlhei:界限受压区高度，：实际受压区高度，当为大偏心受压构件，否则为小偏心受压构件。

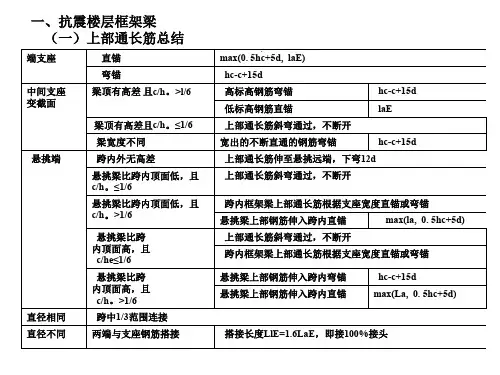

梁板柱钢筋计算第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：（1）支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d}（2）钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度－保护层＋15d}（3）钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d} 图一4、腰筋（1）当为梁侧面构造钢筋时，其搭接与锚固长度可取为15d；（2）当为梁侧面受扭纵向钢筋时，其搭接长度为Ll或LlE（抗震）；其锚固长度与方式同框架下部纵筋。

5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高－2×保护层）×2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距＋1）×2＋（非加密区长度/非加密区间距－1）注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

梁、板、柱配筋规范最牛总结柱柱设设计计相相关关规规定定汇汇总总结结构构类类型型注注意意部部位位相相关关规规定定柱柱纵纵向向钢钢筋筋1、纵向受力钢筋直径不宜小于12mm；全部纵向钢筋的配筋率不宜大于5%；2、柱中纵向钢筋的净间距不应小于50mm，且不宜大于300mm；3、偏心受压柱的截面高度不小于600mm时，在柱的侧面上应设置直径不小于10mm的纵向构造钢筋，并应设置复合箍筋或拉筋；4、圆柱中纵向钢筋不宜少于8根，不应少于6根，且宜沿周边均匀布置；5、在偏心受压柱中，垂直于弯矩作用平面的侧面上的纵向受力钢筋以及轴心受压中各边的纵向受力钢筋，其中距不宜大于300mm。

箍箍筋筋1、箍筋直径不应小于d/4，且不应小于6mm，d为纵向钢筋的最大直径；2、箍筋间距不应大于400mm及构件截面的短边尺寸，且不应大于15d，d为纵向钢筋的最小直径；3、柱及其他受压构件中的周边箍筋应做成封闭式；对圆柱中的箍筋，搭接长度不应小于规范规定最小锚固长度，且末端应做成135°弯钩，弯钩末端平直段长度不应小于5d，d为箍筋直径；4、当柱截面短边尺寸大于400mm且各边纵向钢筋多于3根时，或当柱截面短边尺寸不大于400mm但各边纵向钢筋多于4根时，应设置复合箍筋；5、柱中全部纵向受力钢筋的配筋率大于3%时，箍筋直径不应小于8mm，间距不应大于10d，且不应大于200mm。

箍筋末端应做成135°弯钩，且弯钩末端平直段长度不应小于10d，d为纵向受力钢筋的最小直径；6、在配有螺旋式或焊接环式箍筋的柱中，如在正截面受压承载力计算中考虑间接钢筋的作用时，箍筋间距不应大于80mm及dcorcor/5,且不宜小于40mm，dcor为按箍筋内表面确定的核心截面直径。

框框架架柱柱截截面面尺尺寸寸1、矩形截面柱，抗震等级为四级或层数不超过2层时，其最小截面尺寸不宜小于300mm，一、二、三级抗震等级且层数超过2层时不宜小于400mm；圆柱的截面直径，抗震等级为四级或层数不超过2层时不宜小于350mm，一、二、三级抗震等级且层数超过2层时不宜小于450mm；2、柱的剪跨比宜大于2；3、柱截面长边与短边的边长比不宜大于3。

框架柱的配筋和尺寸要求：[建筑抗震规]6.3[混凝土结构设计规]11.4[高规]6.4（1）：柱纵向受力钢筋的最小总配筋率应按表6.3.7-1采用，同时每一侧配筋率不应小于0.2%；对于建造在Ⅳ类场地且较高的高层建筑，最小总配筋率应增加0.1%。

（2）：表6.3.7-1 柱截面纵向钢筋的最小总配筋率（百分率）注：①表中括号数值用于框架结构的柱。

②钢筋强度标准值为400MPa时，表中数值应增加0.05；钢筋强度标准值小于400MPa时，表中数值应增加0.1。

③混凝土强度等级高于C60时，上述数值应相应增加0.1。

（3）：柱总配筋率不应大于5%。

（4）：矩形柱截面宽度和高度，四级或不超过2层时不宜小于300mm，一、二、三级且超过2层时不宜小于400mm；圆柱的直径四级或不超过2层时不宜小于350mm，一、二、三级且超过2层时不宜小于450mm。

（5）：剪跨比宜大于2（不形成短柱）；三级轴压比限值为0.85，二级为0.75；长短边之比不宜大于3；一级框架短柱的每侧纵向钢筋配筋率不宜大于1.2%。

（6）纵筋配置原则：满足最小（大）配筋率要求柱纵筋间距不大于200，净间距不小于50。

一般取150-200。

（大于600的柱子，一侧至少配5根钢筋才能满足间距要求，先在pkpm 中改看配筋是否满足，再在施工图中进行手改。

）上下层纵筋的钢筋直径等级差不超过2级。

（柱子，墙等竖向钢筋采用电渣压力焊直径等级差不超过7mm ，钢筋焊接与验收规程2012）（7）箍筋配置原则：①柱箍筋加密区的箍筋肢距：一级不宜大于200mm ，二、三级不宜大于250mm ，四级不宜大于300mm 。

柱箍筋加密围：1）柱端，取截面高度（圆柱直径）、柱净高的1/6、和500mm 的最大值。

2）底层柱的下端不小于柱净高的1/3。

3）刚性地面上下各500mm 。

4）剪跨比不大于2的柱（短柱）以与因为设置填充墙等形成的柱净高与柱截面高度比不大于4的柱、框支柱、一级和二级框架的角柱，取全高。

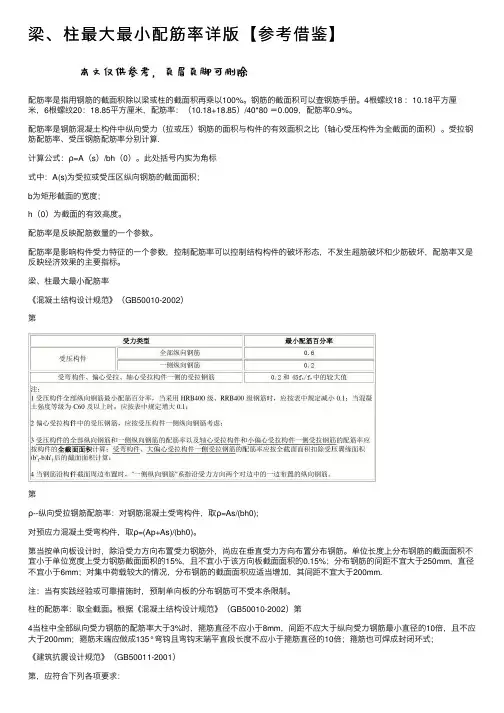

梁、柱最⼤最⼩配筋率详版【参考借鉴】配筋率是指⽤钢筋的截⾯积除以梁或柱的截⾯积再乘以100%。

钢筋的截⾯积可以查钢筋⼿册。

4根螺纹18 ：10.18平⽅厘⽶，6根螺纹20：18.85平⽅厘⽶，配筋率：（10.18+18.85）/40*80 ＝0.009，配筋率0.9%。

配筋率是钢筋混凝⼟构件中纵向受⼒（拉或压）钢筋的⾯积与构件的有效⾯积之⽐（轴⼼受压构件为全截⾯的⾯积）。

受拉钢筋配筋率、受压钢筋配筋率分别计算.计算公式：ρ=A（s）/bh（0）。

此处括号内实为⾓标式中：A(s)为受拉或受压区纵向钢筋的截⾯⾯积；b为矩形截⾯的宽度；h（0）为截⾯的有效⾼度。

配筋率是反映配筋数量的⼀个参数。

配筋率是影响构件受⼒特征的⼀个参数，控制配筋率可以控制结构构件的破坏形态，不发⽣超筋破坏和少筋破坏，配筋率⼜是反映经济效果的主要指标。

梁、柱最⼤最⼩配筋率《混凝⼟结构设计规范》（GB50010-2002）第第ρ--纵向受拉钢筋配筋率：对钢筋混凝⼟受弯构件，取ρ=As/(bh0);对预应⼒混凝⼟受弯构件，取ρ=(Ap+As)/(bh0)。

第当按单向板设计时，除沿受⼒⽅向布置受⼒钢筋外，尚应在垂直受⼒⽅向布置分布钢筋。

单位长度上分布钢筋的截⾯⾯积不宜⼩于单位宽度上受⼒钢筋截⾯⾯积的15%，且不宜⼩于该⽅向板截⾯⾯积的0.15%；分布钢筋的间距不宜⼤于250mm，直径不宜⼩于6mm；对集中荷载较⼤的情况，分布钢筋的截⾯⾯积应适当增加，其间距不宜⼤于200mm.注：当有实践经验或可靠措施时，预制单向板的分布钢筋可不受本条限制。

柱的配筋率：取全截⾯。

根据《混凝⼟结构设计规范》（GB50010-2002）第4当柱中全部纵向受⼒钢筋的配筋率⼤于3%时，箍筋直径不应⼩于8mm，间距不应⼤于纵向受⼒钢筋最⼩直径的10倍，且不应⼤于200mm；箍筋末端应做成135°弯钩且弯钩末端平直段长度不应⼩于箍筋直径的10倍；箍筋也可焊成封闭环式；《建筑抗震设计规范》（GB50011-2001）第，应符合下列各项要求：1 梁端纵向受拉钢筋的配筋率不应⼤于2.5%，且计⼊受压钢筋的梁端混凝⼟受压区⾼度和有效⾼度之⽐，⼀级不应⼤于0.25，⼆、三级不应⼤于0.35。

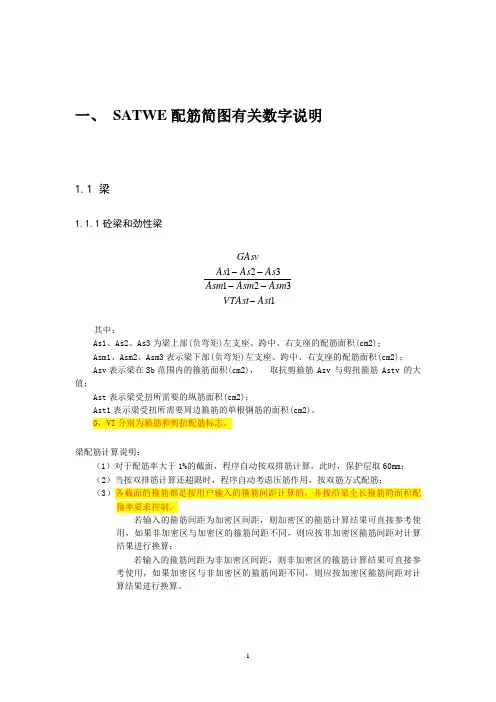

一、 SATWE 配筋简图有关数字说明1.1 梁1.1.1砼梁和劲性梁1321321Ast VTAst Asm Asm Asm As As As GAsv-----其中：As1、As2、As3为梁上部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asm1、Asm2、Asm3表示梁下部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)； Asv 表示梁在Sb 范围内的箍筋面积(cm2)， 取抗剪箍筋Asv 与剪扭箍筋Astv 的大值；Ast 表示梁受扭所需要的纵筋面积(cm2)；Ast1表示梁受扭所需要周边箍筋的单根钢筋的面积(cm2)。

G ，VT 分别为箍筋和剪扭配筋标志。

梁配筋计算说明：（1）对于配筋率大于1%的截面，程序自动按双排筋计算，此时，保护层取60mm ；（2）当按双排筋计算还超限时，程序自动考虑压筋作用，按双筋方式配筋；（3）各截面的箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配箍率要求控制。

若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；若输入的箍筋间距为非加密区间距，则非加密区的箍筋计算结果可直接参考使用，如果加密区与非加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进行换算。

1.1.2 钢梁R1-R2-R3其中：R1表示钢梁正应力与强度设计值的比值F1/f；R2表示钢梁整体稳定应力与强度设计值的比值F2/f；R3表示钢梁剪应力与抗剪强度设计值的比值F3/fv。

其中F1，F2，F3，的具体含义：F1=M/（Gb Wnb）F2=M/（Fb Wb）F3（跨中）=V S/(I tw)， F3（支座）=V/Awn1.2. 柱1.2.1 矩形混凝土柱和劲性柱在左上角标注：（Uc）、在柱中心标柱：Asv、在下边标注：Asx、在右边标注：Asy、引出线标注：As_cornerAs_corner（Asx其中：As_corner为柱一根角筋的面积，采用双偏压计算时，角筋面积不应小于此值，采用单偏压计算时，角筋面积可不受此值限制(cm2)；Asx，Asy分别为该柱B边和H边的单边配筋，包括角筋(cm2)；Asv 表示柱在Sc范围内的箍筋；Uc 表示柱的轴压比。

配筋率汇总（2010混凝⼟规范）作者：MR⼀QI⼀、⾮抗震梁、板、柱纵筋（%）：《混凝⼟结构设计规范》《混凝⼟结构设计规范》8.5.11、纵向受⼒钢筋的最⼩配筋百分率（％）受⼒类型最⼩配筋百分率受压构件全部纵向钢筋强度等级500MPa0.50强度等级400MPa0.55强度等级300、335MPa0.60⼀侧纵向钢筋0.20受弯构件、偏⼼构件、轴⼼受拉构件⼀侧的受拉钢筋0.2和45ft/fy（0.178）注1受压构件全部纵向钢筋最⼩配筋百分率，当采⽤C60以上强度等级的混凝⼟时，应按表中规定增加0.10；2 板类受弯构件（不包括悬臂板）的受拉钢筋，当采⽤强度等级400 MPa、500 MPa的筋时，其最⼩配筋百分率应允许采⽤0.15和45ft/fy中的较⼤值；3偏⼼受拉构件中的受压钢筋，应按受压构件⼀侧纵向钢筋考虑；4 受压构件的全部纵向钢筋和⼀侧纵向钢筋的配筋率以及轴⼼受拉构件和⼩偏⼼受拉构件⼀侧受拉钢筋的配筋率均应按构件的全截⾯⾯积计算；5 受弯构件、⼤偏⼼受拉构件⼀侧受拉钢筋的配筋率应按全截⾯⾯积扣除受压翼缘⾯积(bf＇-b)hf＇后的截⾯⾯积计算；6 当钢筋沿构件截⾯周边布置时，“⼀侧纵向钢筋”系指沿受⼒⽅向两个对边中⼀边布置的纵向钢筋。

7 括号内数值为混凝⼟强度C30，钢筋采⽤HRB400。

（有括号中数值可观察到，C30，HRB400的最⼩配筋率不由材料强度控制）。

2、纵向受⼒钢筋的最⼤配筋率对于梁跨中：x≤§b·h0 §b由混凝⼟规范6.2节具体计算公式计算得来。

（C≤50，HRB400时，计算的§b为0.518 ）将上式带⼊混凝⼟基本计算公式α1·fc·b·x=fy·As中，可得到混凝⼟的最⼤配筋率公式：α1·fc·b·§b·h0=fy·As,maxρmax=As,max/ b·h0=（§b·α1·fc）/ fy （公式1）（C30，HRB400时，计算的ρmax为2.06﹪《详见⼤学教材》）重要说明：以上计算公式按照单筋矩形截⾯推导，但实际⼯程中的梁上部⼀般有架⽴钢筋(抗震时有通长筋或者通长筋+架⽴筋)，此时从理论上来说最⼤配筋率的计算按照双筋矩形截⾯推导更加合理，但计算较复杂，且对超筋控制更松。

配筋率是指用钢筋的截面积除以梁或柱的截面积再乘以100%。

钢筋的截面积可以查钢筋手册。

4根螺纹18 ：10.18平方厘米，6根螺纹20：18.85平方厘米，配筋率：（10.18+18.85）/40*80 ＝0.009，配筋率0.9%。

配筋率是钢筋混凝土构件中纵向受力（拉或压）钢筋的面积与构件的有效面积之比（轴心受压构件为全截面的面积）。

受拉钢筋配筋率、受压钢筋配筋率分别计算.计算公式：ρ=A（s）/bh（0）。

此处括号内实为角标式中：A(s)为受拉或受压区纵向钢筋的截面面积；b为矩形截面的宽度；h（0）为截面的有效高度。

配筋率是反映配筋数量的一个参数。

配筋率是影响构件受力特征的一个参数，控制配筋率可以控制结构构件的破坏形态，不发生超筋破坏和少筋破坏，配筋率又是反映经济效果的主要指标。

梁、柱最大最小配筋率《混凝土结构设计规范》（GB50010-2002）第第ρ--纵向受拉钢筋配筋率：对钢筋混凝土受弯构件，取ρ=As/(bh0);对预应力混凝土受弯构件，取ρ=(Ap+As)/(bh0)。

第当按单向板设计时，除沿受力方向布置受力钢筋外，尚应在垂直受力方向布置分布钢筋。

单位长度上分布钢筋的截面面积不宜小于单位宽度上受力钢筋截面面积的15%，且不宜小于该方向板截面面积的0.15%；分布钢筋的间距不宜大于250mm，直径不宜小于6mm；对集中荷载较大的情况，分布钢筋的截面面积应适当增加，其间距不宜大于200mm.注：当有实践经验或可靠措施时，预制单向板的分布钢筋可不受本条限制。

柱的配筋率：取全截面。

根据《混凝土结构设计规范》（GB50010-2002）第4当柱中全部纵向受力钢筋的配筋率大于3%时，箍筋直径不应小于8mm，间距不应大于纵向受力钢筋最小直径的10倍，且不应大于200mm；箍筋末端应做成135°弯钩且弯钩末端平直段长度不应小于箍筋直径的10倍；箍筋也可焊成封闭环式；《建筑抗震设计规范》（GB50011-2001）第，应符合下列各项要求：1 梁端纵向受拉钢筋的配筋率不应大于2.5%，且计入受压钢筋的梁端混凝土受压区高度和有效高度之比，一级不应大于0.25，二、三级不应大于0.35。

梁板柱配筋常用数据(整理汇总)-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN梁（上部/下部）一排钢筋最多根数（1）梁钢筋最大根数（2）剪力墙连梁单排钢筋最多根数柱钢筋最大根数钢筋的计算截面面积及公称质量表40 1256.6 2513 3770 5027 6283 7540 8796 10053 11310 9.865住宅类建筑梁配筋面积速查（个人整理）（SATWE结果中，小数点后小于0.1舍，大于0.1进，比如10.09会显示10，10.11则会显示11）1≈112=1.132≈116=2.013≈214=3.084≈216=4.02 or 314=4.625≈218=5.04 or 216+112=5.156≈316=6.03 or 220=6.287≈318=7.65 or 218+116=7.03 or 216+214=7.108≈216=8.04 or 218+214=8.129≈320=9.42 or 218+216=9.06 or 318+114=9.2010≈418=10.20 or 220+216=10.3211≈220+218=11.3212≈420=12.56 or 220+216=10.3213≈320+216=13.4414≈222+220=13.88 or 320+218=14.50 or 418+216=14.2215≈325=14.73 or 422=15.20 or 520=15.70 or 618=15.3016≈225+220=16.08 or 322+218=16.48 or 420+216=16.5817≈225+222=17.40 or 320+318=17.07 or 420+218=17.6418≈322+220=17.68 or 420+316=18.59 or 718=17.7819≈522=19.00 or 322+318=19.05 or 620=18.8420≈425=19.60 or 422+218=20.30 or 520+216=19.72 21≈325+220=20.98 or 422+220=21.4822≈325+222=22.30 or 720=21.9823≈622=22.8024≈525=24.50 or 422+320=24.62≈2526≈425+220=25.8827≈425+222=27.2028≈425+320=29.02 or 625=29.40≈2930≈425+322=31.00 or 525+220=30.78≈31每米板宽内的钢筋截面面积表钢筋间距（mm）当钢筋直径（mm）为下列数值时的钢筋截面面积（mm2）4 4.5 56 8 10 12 14 16 18 20 22 2570 75 80 90 100 1801681571401262272121991771592802622452181964043773533142837186706285595031122104798287378516161508141412571131219920531924171015392872268125132234201136353393318128272545448841893927349131425430506847524224380170126545613654544909110 120 125 130 140 150 1141051019790841451331271221141061781641571511401312572362262172021884574194023873593357146546286045615241028942905870808754139912831232118411001026182816761608154714361340231321212036195718181696285626182513241722442094345631683041292427152534446240913927377635063272160 79 99 123 177 314 491 707 962 1257 1590 1963 2376 3068附加吊筋承受集中荷载承载力表[F] （kN）附加箍筋承受集中荷载承载力表[F] （kN）配箍面积CAD 简化命令:L 直线DX 多线CR *CIRCLE 圆PE 合并成多线BO 生成多线边界J 矩形F 倒角A 圆弧Y *REVCLOUD 云线X, *EXPLODE 炸开AR, *AREA 阵列BR, *BREAK 打断BH, *BHATCH 填充HH 填充材料C, *COPY 复制EX, *EXTEND 延伸-I *INSERT 插入MT *MTEXT 多行文本DC *MIRROR 镜像O *OFFSET 偏移R *ROTATE 旋转S, *STRETCH 端点拖动SC *SCALE 比例缩放T *TRIM 修剪（T 回车回车：修剪全部图素再按SHIFT 是延伸）V *MOVE 移动W *MATCHPROP 格式刷ZS 文字刷B *BLOCK 定义块（内部用）WB *WBLOCK 写块（外部用）BE 块编辑器XB *DIMLINEAR 直线标注XXB 连续标注CB *DIMALIGNED 对齐标注VB 角度测量AA 面积查询D 长度查询XR 外部参照参本专业用Attachment(附加),其他专业用Overlay(覆盖)QC 清理无用图层LA 图层管理CQ Ai molc 置为当前图层DQ Align 对齐Find 字符查找替换Fi 对象选择过滤器RE 重生成F2 文本窗口F3 对象捕捉F4 对象跟踪F8 正交CTRL+1 修改特性中心CTRL+2 =ADC *ADCENTER 设计中心CTRL+W 对象追踪CTRL+F 对象扑捉CTRL+F4 关闭当前窗口Z 窗选放大双击中键充满显示Reinit 重新载入再选PGP XC 剪辑：先做块再创边界LEN de 缩短延长指定长度坐标旋转90o:UCS-Z-90-确定-Plan-确定还原正常坐标：UCS-W-Plan-确定Q1 Layiso 选层显示Q2 Layoff 选层关闭Q3 Layon 全部显示Q4 Layfrz 冻结下图为03G101-1图集第34页的受拉钢筋抗震锚固长度查询表常规情况下可以通过查表直接得到锚固长度Lae，较为方便。

※《砼2010》第8.5.1条：钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表8.5.1规定的数值。

表8.5.1 纵向受力钢筋的最小配筋百分率（%）受力类型最小配筋百分率受压构件全部纵向钢筋强度等级500MPa 0.50强度等级400MPa 0.55 强度等级300MPa、335MPa 0.60 一侧纵向钢筋0.20受弯构件、偏心受拉、轴心受拉构件一侧的受拉钢筋0.20和45中的较大值注：1 受压构件全部纵向钢筋最小配筋百分率，当采用C60以上强度等级的混凝土时，应按表中规定增加0.10；2 板类受弯构件（不包括悬臂板）的受拉钢筋，当采用强度等级400MPa、500MPa的钢筋时，其最小配筋百分率应允许采用0.15和45中的较大值；3 偏心受拉构件中的受压钢筋，应按受压构件一侧纵向钢筋考虑；4 受压构件的全部纵向钢筋和一侧纵向钢筋的配筋率以及轴心受拉构件和小偏心受拉构件一侧受拉钢筋的配筋率均应按构件的全截面面积计算；5 受弯构件、大偏心受拉构件一侧受拉钢筋的配筋率应按全截面面积扣除受压翼缘面积（）后的截面面积计算；6 当钢筋沿构件截面周边布置是，“一侧纵向钢筋：系指沿受力方向两个对边中一边布置的纵向钢筋。

※《砼2010》第8.5.2条：卧置与地基上的混凝土板，板中受拉钢筋的最小配筋率可适当降低，但不应小于0.15%。

※《砼2010》第9.1.7条：当按单向板设计时，应在垂直于受力的方向布置分布钢筋，单位宽度上的配筋不宜小于单位宽度上的受力钢筋的15%，且配筋率不宜小于0.15%；分布钢筋直径不宜小于6mm，间距不宜大于250mm；当集中荷载较大时，分布钢筋的配筋面积尚应增加，且间距不宜大于200mm。

※《砼2010》第9.1.8条：在温度、收缩应力较大的现浇板区域，应在板的表面双向配置防裂构造钢筋。

配筋率均不宜小于0.10%，间距不宜大于200mm。

防裂构造钢筋可利用原有钢筋贯通布置，也可另行设置钢筋与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固。

板0.4％一0．8％，矩形粱0．6％～1.5％，T形梁0.9％一1.8％，如取其平均值．则板为0.6％，矩形梁为1.05％，T形粱为1.35％一般情况下，粱板的配筋率应尽可能用其经济配筋率的平均值、但由于各种原因，不可能都如愿以偿、故经济配筋率的核心范围，建义扳取0.5％～0．7％，矩形粱取0.85％～1．25％，T形粱取1.1％～1．6％。

为了不使截面配筋过于拥挤，全部纵筋配筋率不宜超过0.05。

对于仓库、贮仓、料斗等贮料荷载经常占总荷载较大部分的结构物，若柱中纵向配筋率过大，在长期贮料突然卸载时，会使柱中混凝土出现拉应力甚至开裂。

若柱中的纵筋和混凝土之间有很强的黏结应力时，则能同时产生纵向裂缝，这种裂缝更为危险。

为了防止出现这种情况，要控制柱的配筋率，对于筒仓柱的全部配筋率不应大于0.02。

从经济和施工方面来考虑，一般常用的配筋率范围为0.005~0.02。

常用框架结构设计板、梁、柱的经济取值一、单向板肋梁楼板。

1、主梁：经济跨度一般为6~9米，截面高度为跨度的1/14~1/8，宽度为梁高的1/3~1/2；2、次梁：经济跨度（即主梁的间距）一般为4~7米，截面高度为次梁跨度的1/28~1/12，宽度为梁高的1/3~1/2。

3、板：经济跨度（即次梁的间距）一般为1.8~3.0米，板厚不小于其跨度的1/40，一般为70~100㎜。

二、井字梁楼板（正交式或斜交式）。

井字梁楼板梁的跨度可达30米，板的跨度一般为3米左右。

三、经济配筋率：1：板：0.4％一0．8％，如取其平均值．则板为0.6％；2：矩形粱：0．6％～1.5％，矩形梁平均值为1.05％，T形梁0.9％一1.8％，T形粱平均值为1.35％。

一般情况下，粱板的配筋率应尽可能用其经济配筋率的平均值、但由于各种原因，不可能都如愿以偿、故经济配筋率的核心范围，建义扳取0.5％～0．7％，矩形粱取0.85％～1．25％，T形粱取1.1％～1．6％。

梁板柱配筋率的有关知识一、公式○1配筋率ρ=As/bho○2最小配筋率ρmin=As/bho○3公式说明ho－有效高度ho=h-as（保护层厚度）○4板的配筋面积As=配筋率×板厚×1米板长(1000)得出构造配筋（板厚应减去保护层厚度）二、经济配筋率ρ1、板 0.4 %～0.8 %2、梁 0.6 %～1.5 % （矩形梁0.85%～1.25% ，T形梁1.1%～1.6% ）3、柱 0.8 %～1.2 %三、最小配筋率ρmin1、板○1I级钢 0.24%～0.37%○2II级钢 0.2 %～0.26%2、梁○1I级钢 0.24%～0.37%○2II级钢 0.2 %～0.26%3、柱○1中柱0.6%～1%○2角柱 0.8 %～1.2%○3非框架柱0.6%四、以下有关表格供查询梁板柱的最小配筋率板最小配筋面积（㎜2）fy=210N/㎜2（I级钢）表（一）板最小配筋面积（㎜2）fy=300N/㎜2（II级钢）表（二）ρmin=45ft/fy(%)ρ=As/b*h0梁最小配筋率fy=210N/㎜2（I级钢）表（三）双排筋as=60㎜ρ=As/bh0梁最小配筋率fy=300N/㎜2（II级钢）表（四）双排筋as=60㎜ρ=As/bh0 as-钢筋保护层厚度说明：以上表中板最小配筋面积据公式ρmin=As/b*h0 所以As=ρmin×b×ho其中ho=h-as 举例板厚h=100fy=300N/㎜²砼标号C25 as=20㎜ρmin=0.2% 板厚有效高度ho=h-as=100-20=80㎜板的宽度b=1000㎜故板最小配筋面积As=ρmin×b×ho=0.2%×1000×80=160㎜²梁最小配箍率（%）ρ=As/bh o 表（五）柱全部纵筋最小配筋率（%）表（六）柱每一侧的配筋百分率≥0.2%当柱主筋配筋率＞3%时柱筋直径≥8㎜柱箍筋加密区最小体积配箍率（%）表（七）ρv≥λvfc/fyv柱筋非加密区配箍率不小于加密区的一半，箍筋间距对一二级抗震等级≤10d, 箍筋间距对三四级抗震等级≤15d，d为柱中主筋直径较小者箍筋面积配筋率：拿箍筋的面积除以梁宽度和箍筋间距的乘积。

十、主梁和柱的配筋计算（一）、梁的配筋计算1、判断梁的截面类型ED梁为L型梁，按矩形截面计算，DB梁为T型梁，按T型截面计算。

2、判断DB梁的T型截面类型⑴确定材料强度设计值f c=11.9N/mm2, f t=1.27 N/mm2, f y=300 N/mm2⑵确定翼缘计算宽度b f，h0=500-35=465mm按梁的计算跨度L0考虑b f，：b f，=L0/3=4600/3=1533mm按梁的肋净距S n考虑b f，：b f，=250+2000=2250按翼缘高度h f,考虑b f，：b f，=100/465=0.215>0.1故翼缘计算宽度不受此要求限制。

翼缘的计算宽度取前两项的较小值b f，= =1533mm⑶判断T型截面类型αf c b f，h f, （h0－h f,/2）=1x11.9x1533x100x(465－100/2)=757kn.m1由以上的内力组合表易知，该榀框架的所有T型梁的弯矩M都小于757 kn.m，所以都属于第一类T型截，即均按b f，xh（1533mmx500mm）的矩形截面计算4、求梁的箍筋用量（法一）（1）.由前面的计算易知所有梁中最大的剪力设计值为153KN （2）、确定材料强度设计值f c =11.9N/mm 2, f t =1.27 N/mm 2, f yv =300 N/mm 2（3）、复核截面尺寸h 0=500-35=465mm h 0/b=465/250=1.86<40.25b fc c ..βh 0=087.25x1x11.9x250x465=345kn>v=153kn 所以截面尺寸符合要求（4）、复核截面尺寸验算是否需要按计算配箍筋0.7f t .b .h 0=0.7x1.27x250x465=103KN即剪力大于103kn 的所有截面都需要按计算配筋，其他按构造配筋即可 （5）、按梁中最大剪力V=153KN 计算箍筋用量mm mm x x h f bh f V s nAsv yv t /41.046521025.110300015300025.17.02001=-=-= 按构造要求选用箍筋双肢φ8（Asv 1=50.3mm 2），于是箍筋间距S 为： S=mm x nAsv 24541.03.50241.01== 取S=200mm 记作φ8＠200沿梁全长布置 （5）、经验算符合最少配筋率要求即所有梁的箍筋均按φ8＠200（φ8＠100）配置即可（法二）：由V ⎥⎦⎤⎢⎣⎡+≤0025.142.01h S A f bh f SV yv t RE γ RE γ=0.85 f t =1.1N/mm f yv =210 N/mm b=250mm h 0=465mm计算当梁的箍筋采用构造（φ8@200）配筋时所能承受的最大剪力值V ⎥⎦⎤⎢⎣⎡+=0025.142.01h S A f bh f SV yv t RE γ V ⎥⎦⎤⎢⎣⎡+=4652006.10621025.146525027.142.085.01x x x x x =150KN 由上面的梁的剪力的组合表可知，需要按计算配箍筋的 只有第一DB 梁的左截面（v=153），其他层梁的最大 剪力均<150kN,按构造φ8@（100）200配筋即可。

梁板柱最小配筋率、最大配筋率梁板柱最小配筋率、最大配筋率混凝土结构设计规范GB 50010-2002 10.3.1.1全截面纵向钢筋配筋不宜大于5%全国民用建筑工程设计技术措施(结构9.4.3.1)1、框架柱截面每一侧纵向钢筋配筋率不应小于0.2%（角钢筋可重复计算）2、框架柱全截面最小配筋率：注：1 当混凝土强度等级为C60及以上时，除特一级外，表中的数值应增加0.12 当使用HRB400、RRB400级钢筋时，除特一级外，表中的数值应允许减少0.1钢筋混凝土设计规范 GB 50010-2002 表9.5.1钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率(%)注：1 受压构件全部纵向钢筋最小配筋百分率，当采用HRB400级、RRB400级钢筋时，应按表中规定减小0.1；当混凝土强度等级为C60及以上时，应按表中规定增大0.1。

2 偏心受拉构件中的受压钢筋，应按受压构件一侧纵向钢筋考虑。

3 受压构件的全部纵向钢筋和一侧纵向钢筋的配筋率以及轴心受拉构件和小偏小受拉构件的一侧受拉钢筋的配筋率应按照全截面面积计算；受弯构件、大偏小受拉构件的一侧受拉钢筋的配筋率应按全截面面积扣除受压翼缘（b f'-b)h f'后的面积计算。

4 当钢筋沿构件截面周边布置时，“一侧纵向钢筋”系指沿受力方向两个对边的一边布置的纵向钢筋。

钢筋混凝土设计规范 GB 50010-2002 9.5.2对卧置于地基上的混凝土板，板中受拉钢筋的最小配筋率可适当降低，但不应小于0.15%。

钢筋混凝土设计规范 GB 50010-2002 10.1.9现浇板温度钢筋最小配筋率：板的上下表面，沿板的纵、横两个方向的钢筋率均不宜小于0.1% 钢筋混凝土设计规范 GB 50010-2002 10.5.9剪力墙水平钢筋和竖向分布钢筋的配筋率不应小于0.2钢筋混凝土设计规范 GB 50010-2002 10.3.1梁端纵向受拉钢筋的配筋率不应大于2.5%。
