计算手工梁板柱配筋

2、一级框架柱的箍筋直径大于12mm且箍筋肢距不大于150mm及二级框架柱的箍筋直径 箍筋的间距和直 肢距不大于200mm时，除底层柱下端外，最大间距应允许采用150mm；三级框架柱的截 径 400mm时，箍筋最小直径应允许采用6mm；四级框架柱剪跨比不大于2时，箍筋直径不应 3、框支柱和剪跨比不大于2的框架柱，箍筋间距不应大于100mm。 1、柱的纵向钢筋宜对称布置； 2、截面边长大于400mm的柱，纵向钢筋间距不宜大于200mm；
框架节点区箍筋的最大间距、最小直径宜按附表2采用。对一、二、三级抗震等级的框 节点区箍筋最大 配箍特征值分别不宜小于0.12、0.10和0.08，且其箍筋体积配筋率不宜小于0.6%、0. 间距和最小直径 柱的剪跨比不大于2时，其节点核心区体积配箍率不宜小于核心区上、下柱端体积配箍 截面尺寸 柱抗震构造要求 剪跨比 截面边长比 轴压比 纵向受力钢筋
箍筋加密区外配 在箍筋加密区外，箍筋的体积配筋率不宜小于加密区配筋率的一半；对一、二级抗震 应大于10d；对三、四级抗震等级箍筋间距不应大于15d，此处，d为纵向钢筋直径。 箍 1、对柱顶区段，取柱顶以下500mm，且不小于柱顶截面高度； 2、对吊车梁区段，取上柱根部至吊车梁顶面以上300mm； 箍筋加密区长度 3、对柱根区段，取基础顶面至室内地坪以上500mm； 4、对牛腿区段，取牛腿全高； 5、对柱间支撑与柱连接的节点和柱位移受约束的部位，取节点上、下各300mm。
截面的宽度和高度，四级或不超过2层时不宜小于300mm，一、二、三级且超过2层时不 柱的直径，四级或不超过2层时不宜小于350mm，一、二、三级且超过2层时不宜小于4 剪跨比宜大于2。 截面长边与短边的边长比不宜大于3。
柱轴压比不宜超过附表5的规定；建造于Ⅳ类场地且较高的高层建筑，柱轴压比限值应

梁板柱配筋规范最牛总结随着建筑工程的发展，结构设计规范也在不断完善和更新。

梁板柱结构作为建筑结构中常见的组合形式，在设计和构造方面要求相对较高。

本文将从规范的角度出发，总结一下梁板柱配筋规范的要点和注意事项。

一、梁的配筋规范1.梁的受力特点：梁一般承受弯矩和剪力，因此在配筋时需要考虑受力特点和力的传递路径。

2.梁截面布置要求：梁的截面应该布置合理，能够满足受力要求，同时尽量减小截面尺寸，提高材料利用率。

3.配筋率：梁的配筋率是指钢筋面积与截面面积的比值，一般在0.01~0.08之间。

配筋率过小会导致截面受力不均匀，配筋率过大则会浪费材料。

4. 钢筋直径和数量：梁的钢筋直径和数量应根据受力计算确定，一般采用直径为12mm、16mm、20mm等。

5.最小配筋率：梁的最小配筋率是指在弯矩和剪力作用下，截面中钢筋的最小面积占截面面积的比例。

一般按规范规定的数值计算。

6.钢筋的保护层：钢筋应该与混凝土表面保持一定的间距，以提供足够的保护层厚度，防止钢筋锈蚀。

二、板的配筋规范1.板的受力特点：板一般承受弯矩和剪力，因此在配筋时需要考虑受力特点和力的传递路径。

2.板的厚度和配筋率：板的厚度和配筋率应根据受力计算确定，一般来说，板的厚度越大，配筋率越小。

3. 钢筋直径和数量：板的钢筋直径和数量应根据受力计算确定，一般采用直径为6mm、8mm、10mm等。

4.面筋和肋筋：板的配筋主要有面筋和肋筋两种形式。

面筋一般平行于板的一侧，用于抵抗板的弯矩。

肋筋一般垂直于面筋，用于增加板的刚度和强度。

5.钢筋的保护层：与梁相同，板的钢筋也应该与混凝土表面保持一定的间距，以提供足够的保护层厚度。

三、柱的配筋规范1.柱的受力特点：柱一般主要承受压力，因此在配筋时需要考虑受力特点和力的传递路径。

2.柱的截面尺寸：柱的截面尺寸应根据受力计算确定，一般来说，柱的截面尺寸越大，承载能力越大。

3.配筋率：柱的配筋率是指钢筋面积与截面面积的比值，一般在0.01~0.08之间。

纵向构造钢筋 砼受压区高度
梁的腹板高度hw不小于450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋 梁上、下部受力钢筋及架立钢筋）的间距不宜大于200mm，截面面积不应小于腹板截面 0.1%，但当梁宽较大时可以适当放松。
梁正截面受弯承载力计算中，计入纵向受压钢筋的梁端砼受压区高度应符合下列要求 0.25h0；二、三级抗震等级x≤0.35h0；式中：x—砼受压区高度；h0—截面有效高度
箍筋
2、截面高度大于800mm的梁，箍筋直径不宜小于8mm；对截面高度不大于800 有计算需要的纵向受拉钢筋时，箍筋直径尚不应小于d/4，d为受压钢筋的最大直径 3、梁中箍筋的最大间距宜符合附表2的规定；当V大于0.7ftbh0+0.05Npo 0.24ft/fyv。 4、在梁中配有按计算需要的纵向受压钢筋时，箍筋应符合以下规定：
3、梁端加密区的箍筋肢距，一级不宜大于200mm和20倍箍筋直径的较大者
箍筋直径的较大者，四级不宜大于300mm。
截面尺寸及砼强 度等级
深梁的截面宽度不应小于140mm。当l0/h不小于1时，h/b不宜大于25；当 梁的砼强度等级不应低于C20。当深梁支承在钢筋砼柱子时，宜将柱伸至梁顶 件可靠连接。
当梁的跨度为4m～6m时，直径不应小于10mm；
9.2.6
弯起角宜取45°或60°；在弯终点外应留有平 在受压区不应小于10d，d为弯起钢筋的直径；梁底
吊筋
当深梁全跨沿下边缘作用有均布荷载时，应沿梁全跨均匀布置附加竖向吊筋 当有集中荷载作用于深梁下部3/4高度范围内时，该集中荷载应全部由附加吊筋承受 或斜向吊筋。竖向吊筋的水平分布长度s应按下列公式确定：当h1不大于 时，s=bb+2h1。式中：bb—传递集中荷载构件的截面宽度；hb—传递集中荷载构件的截 下边缘到传递集中荷载构件底边的高度。 竖向吊筋应沿梁两侧布置，并从梁底伸到梁顶，在梁顶和梁底应做成封闭式 附加吊筋总截面面积应按规范进行计算，但吊筋的设计强度应乘以承载力计算附加系

配筋（计算规则）率是钢筋混凝土构件中纵向受力（拉或压）钢筋的面积与构件的有效面积之比（轴心受压构件为全截面的面积）。

柱子为轴心受压构件!受拉钢筋配筋率、受压钢筋配筋率分别计算。

计算公式：ρ=A（s）/bh （0）。

此处括号内实为角标,，下同。

式中：A（s）为受拉或受压区纵向钢筋的截面面积； b 为矩形截面的宽度；h（0）为截面的有效高度。

配筋率是反映配筋数量的一个参数。

最小配筋率是指，当梁的配筋率ρ很小，梁拉区开裂后，钢筋应力趋近于屈服强度，这时的配筋率称为最小配筋率ρ（min ）。

最小配筋率是根据构件截面的极限抗弯承载力M （u）与使混凝土构件受拉区正好开裂的弯矩M（cr）相等的原则确定。

最小配筋率取0.2%和0.45f（t）/f（y）二者中的较大值！最大配筋率ρ （max ）=ξ（b）f（c）/f（y）,结构设计的时候要满足最大配筋率的要求，当构件配筋超过最大配筋率时塑性变小，不利于抗震。

配筋率是影响构件受力特征的一个参数，控制配筋率可以控制结构构件的破坏形态，不发生超筋破坏和少筋破坏，配筋率又是反映经济效果的主要指标。

控制最小配筋率是防止构件发生少筋破坏，少筋破坏是脆性破坏，设计时应当避免。

钢筋的截面积与所设计的砼结构面的有效面积的比值，称之为配筋率。

在钢筋砼结构中，钢筋的总截面积与所设计的砼结构面的有效高度与宽度的积的比值，称之为配筋率，根据配筋率的大小，其结构分为超筋、适筋、少筋截面。

钢筋面积/构件截面面积（全面积or 全面积-受压翼缘面积）梁的配筋率是梁的受压和受拉钢筋的总截面积除以梁的有效截面点到砼上面的距离。

合力点：是梁宽乘有效高度，有效高度指梁下部筋为一排筋时用高减35，下部筋为两排筋时减601、“柱外侧纵筋配筋率”为：柱外侧纵筋（包括两根角筋）的截面积，除以整个柱的截面积所得到的比率。

2、屋面框架梁（WKL ）“上部纵筋配筋率”为：梁上部纵筋的总的截面积，除以梁的有效截面积所得到的比率。

抗震等级 一级 二级 三级 四级
注：1、d为纵向钢筋直径，hb为梁截面高度； 2、箍筋直径大于12mm、数量不少于4肢距不大于150mm时，一、二级 的最大间距应允许适当放宽，但不得大于150mm。 梁附表6 钢筋种类 HPB300 HRB400、HRBF400 、RRB400、HRB335 、HRBF335 HRB500、HRBF500 深梁中钢筋的最小配筋百分率（%） 纵向受拉钢筋 0.25 0.20 0.15 水平分布钢筋 0.25 0.20 0.15 竖向分布钢筋 0.20 0.15 0.10
1、梁端纵向受拉钢筋的配筋率不宜大于2.5%。沿梁全长顶面、底面的配筋，一、二级 分别不应少于梁顶面、底面两端纵向配筋中较大截面面积的1/4；三、四级不应少于2 钢筋配置其他规 2、一、二、三级框架梁内贯通中柱的每根纵向钢筋直径，对框架结构不应大于矩形截 定 寸的1/20，或纵向钢筋所在位置圆形截面柱弦长的1/20；对其他结构类型的框架不宜 方向截面尺寸的1/20，或纵向钢筋所在位置圆形截面柱弦长的1/20。 3、梁端加密区的箍筋肢距，一级不宜大于200mm和20倍箍筋直径的较大者，二、三级 箍筋直径的较大者，四级不宜大于300mm。 深梁的截面宽度不应小于140mm。当l0/h不小于1时，h/b不宜大于25；当l0/h小于1时， 截面尺寸及砼强 梁的砼强度等级不应低于C20。当深梁支承在钢筋砼柱子时，宜将柱伸至梁顶。深梁顶 度等级 件可靠连接。 钢筋砼深梁的纵向受拉钢筋宜采用减小的直径，且宜按下列规定布置：
钢筋最小配筋率 深梁的纵向受拉钢筋配筋率、水平分布钢筋配筋率和竖向分布钢筋配筋率不宜小于附 其他深受弯构件 梁附表1 配筋
除深梁以外的深受弯构件，其纵向受力钢筋、箍筋及纵向构造钢筋的构造规定与一般 部1/2高度范围内和中间支座上部1/2高度范围内布置的纵向构造钢筋宜较一般梁适当

1、柱端，取截面高度（圆柱直径）、柱净高的1/6和500mm三者的最大值；
柱抗震钢筋配
2、底层柱的下端不小于柱净高的1/3；
置
箍筋加密范围 3、刚性地面上下各500mm；
4、剪跨比不大于2的柱、因设置填充墙等形成柱净高与柱截面高度之比不大于4的柱、框支柱、一 二级框架的角柱，取全高。
箍筋加密区箍筋 肢距
框架节点
1、框架中间层中间节点处，框架梁的上部纵向钢筋应贯穿中间节点。贯穿中柱的每根梁纵向钢筋
径，对于9度设防烈度的各类框架和一级抗震等级的框架结构，当柱为矩形截面时，不宜大于柱在
纵向受力钢筋在 向截面尺寸的1/25，当柱为圆形截面时，不宜大于纵向钢筋所在位置柱截面弦长的1/25；对一、二
节点区的锚固和 三级抗震等级，当柱为矩形截面时，不宜大于柱在该方向截面尺寸的1/20，对圆形截面，不宜大于
。
箍筋加密区箍筋 肢距
柱箍筋加密区的箍筋肢距：一级抗震等级不宜大于200mm；二、三级抗震等级不宜大于250mm和20倍 筋直径中的较大者；四级抗震等级不宜大于300mm。每隔一根纵向钢筋宜在两个方向有箍筋或拉筋 束；当采用拉筋且箍筋与纵向钢筋有绑扎时，拉筋宜紧靠纵向钢筋并勾住箍筋。
轴压比
一、二、三、四级抗震等级的各类结构的框架柱、框支柱，其轴压比不宜大于轴压比限值，详见附 。对Ⅳ类场地上较高的高层建筑，柱轴压比限值应适当减小。
的框架节点核心区，体积配箍率不宜小于核心区上、下柱端的较大体积配箍率。
1、8度和9度时，宜采用矩形、工字形截面柱或斜腹杆双肢柱，不宜采用薄壁工字型柱、腹板开孔 厂房柱设置 形柱、预制腹板的工字形柱和管柱。
单层工业厂房 柱
厂房柱设置 2、柱底至室内地坪以上500mm范围内和阶形柱的上柱宜采用矩形截面。

2、板类受弯构件（不包括悬臂板）的受拉钢筋，当采用强度等级400MPa、500MPa的钢 筋时，其最小配筋百分率应允许采用0.15和45ft/fy中的较大值；
3、偏心受拉构件中的受压钢筋，应按受压构件一侧纵向钢筋考虑； 4、受压构件的全部纵向钢筋和一侧纵向钢筋的配筋率以及轴心受拉构件和小偏心受拉 构件一侧受拉钢筋的配筋率均应按构件的全截面面积计算； 5、受弯构件、大偏心受拉构件一侧受拉钢筋的配筋率应按全截面面积扣除受压翼缘面 积后的截面面积计算； 6、当钢筋沿构件截面周边布置时，“一侧纵向钢筋”系指沿受力方向两个对边中一边 布置的纵向钢筋。
1、梁端纵向受拉钢筋的配筋率不宜大于2.5%。沿梁全长顶面、底面的配筋，一、二级
钢筋配置其他规 定
分别不应少于梁顶面、底面两端纵向配筋中较大截面面积的1/4；三、四级不应少于2 2、一、二、三级框架梁内贯通中柱的每根纵向钢筋直径，对框架结构不应大于矩形截 寸的1/20，或纵向钢筋所在位置圆形截面柱弦长的1/20；对其他结构类型的框架不宜
梁附表2 梁高h
150＜h≤300
梁中箍筋的最大间距（mm） V＞0.7ftbh0+0.05Npo时 150
V≤0.7ftbh0+0.05Npo时 200
300＜h≤500
200
300
500＜h≤800 h＞800
梁附表3
抗震等级
一级 二级 三、四级 梁附表4
250
350
300
400
框架梁纵向受拉钢筋的最小配筋百分率（%）
钢筋配置
1、梁端计入受压钢筋的砼受压区高度和有效高度之比，一级不应大于0.25，二、三级
2、梁端截面的底面和顶面纵向钢筋配筋量的比值，除按计算确定外，一级不应小于0 于0.3。 3、梁端箍筋加密区的长度、箍筋最大间距和最小直径应按附表5采用，当梁端纵向受 时，表中箍筋最小直径数值应增大2mm。

梁板柱配筋规范要求汇总1.配筋的选择：根据结构荷载和工程要求，选择适当的型号和规格的钢筋，满足强度和刚度要求。

一般使用HRB335或HRB400等钢筋。

2.钢筋的弯曲：钢筋的弯曲半径应满足要求，不得弯曲过度。

在弯曲钢筋时，应采用专用弯机，确保钢筋弯曲度达到规定标准。

3.钢筋的间距：钢筋的间距应符合设计要求，并根据结构荷载进行合理的布置。

钢筋的间距一般不超过柱或梁截面的1/44.钢筋的排列：钢筋的排列应符合构造要求，应按照设计图纸进行布置。

在柱和梁中，钢筋应平行于主应力方向，以提高结构的承载能力。

5.钢筋的保护层厚度：钢筋的保护层厚度是指钢筋与混凝土外表面之间的距离，应按照设计要求设置。

一般情况下，梁和板的保护层厚度应不小于20mm，柱的保护层厚度应不小于40mm。

6.钢筋的连接：钢筋的连接应牢固可靠，采用可靠的连接方式。

常见的连接方式有焊接、机械连接和胶结连接等。

7.钢筋的锚固长度：钢筋的锚固长度是指钢筋进入混凝土内的长度，应满足设计要求。

钢筋的锚固长度一般应大于等于25倍钢筋的直径。

8.钢筋的弯曲角度：9.钢筋的弯绝对值和截面变形限度：钢筋的弯绝对值和截面变形限度应满足规范要求。

在使用时，需要考虑钢筋的强度、刚度和变形性能。

10.钢筋的锈蚀：在施工过程中，应注意保护钢筋，防止其锈蚀。

如发现钢筋已经生锈，应及时处理，刷一层防锈漆以延长使用寿命。

总结起来，梁板柱配筋规范要求主要包括钢筋的选择、弯曲、间距、排列、保护层厚度、连接、锚固长度、弯曲角度、变形限度和防锈等方面。

严格遵守这些规范要求，可以有效地确保结构的安全和稳定性。

梁板柱配筋规范要求1. 梁的截面应设计为长方形或T形，截面宽度不宜小于300mm，高度不宜小于截面厚度的6倍。

2.梁的配筋应满足受力要求，梁底筋应足够，不得小于梁顶筋总面积的50%。

3. 梁的主筋与箍筋的间距一般不应超过250mm，箍筋应沿梁的全长布置。

4.梁的端部和支座处应设置必要的加强筋和传力钢筋。

1. 板的截面应设计为矩形或T形，截面宽度不宜小于板厚的6倍，高度不应小于板厚的50mm。

2.板的配筋应满足受力要求，板底筋应足够，不得小于板顶筋总面积的50%。

3. 板的主筋与箍筋的间距一般不应超过300mm，箍筋应沿板的全长布置。

4.板的边缘处应设置必要的加强筋和传力钢筋。

1.柱的截面应为正方形、长方形或圆形，截面尺寸应满足承受受力的要求。

2.柱的配筋应满足受力要求，主筋应沿柱的全长布置，不得少于横向主筋总面积的30%。

3. 纵向主筋和箍筋的间距一般不应超过250mm，箍筋应沿柱的全长布置。

4.柱的底部和顶部应设置必要的加强筋和传力钢筋。

四、配筋要求的计算和验算在进行梁板柱配筋设计时，需要进行配筋的计算和验算。

计算过程中需要考虑结构的受力情况，材料的强度和要求，以及相关配筋规范的要求。

配筋计算包括确定筋材的截面积、数量和布置等，需要满足构件的受力要求和规范的要求。

验算是指通过计算和分析验证设计的配筋方案是否满足结构的强度和稳定性要求。

在进行配筋设计时，需要考虑以下几个方面：1.构件的截面形状和尺寸：根据结构的受力分析确定构件的截面形状和尺寸，确定梁板柱的截面尺寸和布置。

2.材料的强度和特性：根据结构材料的强度和特性，确定配筋的材料和规格。

通常使用的钢筋的强度等级有HRB335、HRB400和HRB500等。

3.受力分析和设计：通过受力分析计算出梁板柱在工作状态下的受力和变形情况，确定所需的配筋量和布置方式。

4.配筋布置和间距：根据配筋规范的要求和受力分析结果，确定配筋材料的布置方式和间距。

包括纵向主筋和箍筋的布置，以及配筋的间距和要求。

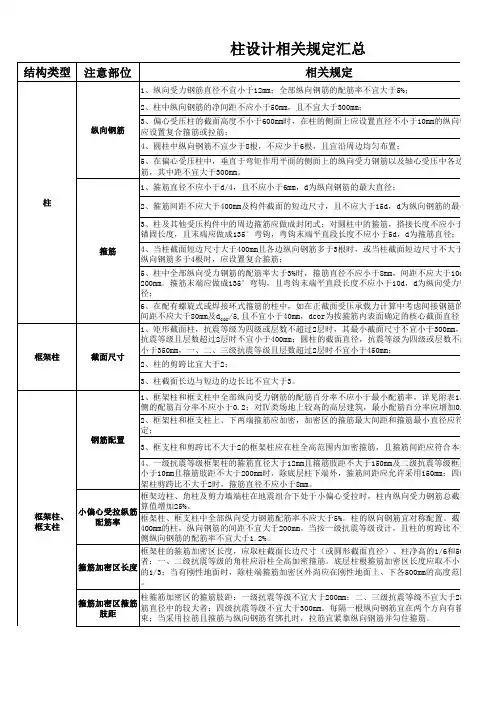

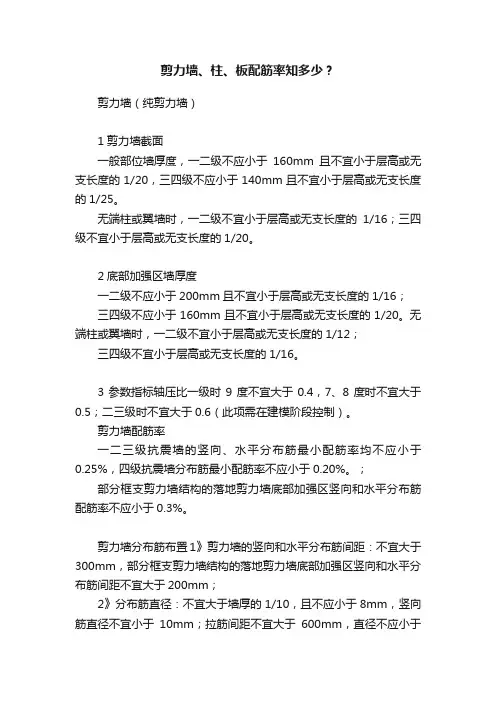

剪力墙、柱、板配筋率知多少？剪力墙（纯剪力墙）1剪力墙截面一般部位墙厚度，一二级不应小于160mm且不宜小于层高或无支长度的1/20，三四级不应小于140mm且不宜小于层高或无支长度的1/25。

无端柱或翼墙时，一二级不宜小于层高或无支长度的1/16；三四级不宜小于层高或无支长度的1/20。

2底部加强区墙厚度一二级不应小于200mm且不宜小于层高或无支长度的1/16；三四级不应小于160mm且不宜小于层高或无支长度的1/20。

无端柱或翼墙时，一二级不宜小于层高或无支长度的1/12；三四级不宜小于层高或无支长度的1/16。

3参数指标轴压比一级时9度不宜大于0.4，7、8度时不宜大于0.5；二三级时不宜大于0.6（此项需在建模阶段控制）。

剪力墙配筋率一二三级抗震墙的竖向、水平分布筋最小配筋率均不应小于0.25%，四级抗震墙分布筋最小配筋率不应小于0.20%。

；部分框支剪力墙结构的落地剪力墙底部加强区竖向和水平分布筋配筋率不应小于0.3%。

剪力墙分布筋布置1》剪力墙的竖向和水平分布筋间距：不宜大于300mm，部分框支剪力墙结构的落地剪力墙底部加强区竖向和水平分布筋间距不宜大于200mm；2》分布筋直径：不宜大于墙厚的1/10，且不应小于8mm，竖向筋直径不宜小于10mm；拉筋间距不宜大于600mm，直径不应小于6mm。

4边缘构件：约束边缘构件和构造边缘构件轴压比对于剪力墙结构，底部楼层墙肢截面的轴压比，一级（9度）大于0.1、一级（7、8度）大于0.2、二三级大于0.3时需设置约束边缘构件，小于以上情况均设构造边缘构件。

构造边缘构件截面尺寸按照《高规》图7.2.16确定，注意不要按照《抗规》确定截面尺寸，因为《抗规》中构造约束边缘构件的长度比《高规》短；纵向钢筋配筋率及箍筋直径和间距均按《抗规》表6.4.5-1取用即可，构造边缘构件箍筋无体积配箍率要求。

约束边缘构件约束构件根据轴压比和所在墙体的类型及长度确定约束边缘构件长度，在结合规范中的图示来确定最终的约束边缘构件截面尺寸；纵筋配筋量直接PKPM计算结果配筋，最小配筋量结合《抗规》表6.4.5-3确定；箍筋结合《抗规》表6.4.5-3中，有轴压比查配箍率特征值，进而得出体积配箍率最小值；箍筋间距也查该表。

梁的配筋计算第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值（15dx2）2、端支座负筋：第一排为Ln/3＋端支座锚固值（+15d）；第二排为Ln/4＋端支座锚固值（+15d）3、中间支座负筋：中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

4、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值（+15d）注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢现在我们来总结一下以上三类钢筋的支座锚固判断问题：①支座宽≥Lae且≥＋5d，为直锚，取Max{Lae，＋5d }。

②钢筋的端支座锚固值＝支座宽≤Lae或≤＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，＋5d }5、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋6、拉筋①拉筋长度＝（梁宽－2×保护层）＋2×（抗震弯钩值）＋2d②拉筋直径：当梁宽≥350时，拉筋直径为6mm；当梁宽＞350mm，拉筋直径为8mm③拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

7、箍筋(P35)箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

新规范梁板柱配筋要求汇总梁板柱配筋是建筑结构中关键的一环，配筋的合理性直接影响到结构的安全性和稳定性。

为此，各国都制定了相应的规范和标准，用于指导和规范梁板柱配筋的设计与施工。

本文将介绍一些常见的新规范要求，以帮助读者更好地了解和应用配筋规范。

一、梁板配筋要求：1.梁的最小配筋率：新规范中规定了梁的最小配筋率，该值是指梁截面钢筋面积与混凝土截面面积的比值。

梁的最小配筋率要根据结构的类型和使用条件来确定，通常在1%~3%之间。

2.梁的最大配筋率：新规范中也规定了梁的最大配筋率，该值是指梁截面钢筋面积与混凝土截面面积的最大比值。

梁的最大配筋率要根据构件尺寸和受力要求来确定，一般不超过5%。

3.钢筋的最小间距：梁截面的受力性能与钢筋的间距密切相关。

新规范规定了梁中钢筋的最小间距，以确保钢筋的作用能够有效地传递到混凝土中。

最小间距根据钢筋直径和梁的尺寸来确定。

4.钢筋的最大间距：为了充分利用钢筋的作用，梁截面中的钢筋应尽可能均匀地分布。

新规范规定了梁中钢筋的最大间距，以避免出现钢筋过于稀疏或过于密集的情况。

最大间距要根据受力要求和混凝土质量等因素来确定。

二、柱配筋要求：1.柱截面尺寸：新规范规定了柱截面的尺寸范围，以确保柱的受力性能和稳定性。

柱截面的尺寸要根据受力要求和建筑结构的使用条件来确定，一般要求柱的宽度和高度比不得超过1:52.柱的配筋率：柱的配筋率是指钢筋的面积与柱截面混凝土面积的比值。

新规范中规定了柱的最小配筋率和最大配筋率。

最小配筋率要根据柱的受力要求和混凝土强度等因素来确定，通常在0.8%~1.5%之间。

最大配筋率要根据结构形式和受力条件来确定，一般不超过4%。

3.钢筋的直径和间距：新规范中规定了柱中钢筋的直径和间距范围。

钢筋的直径要根据受力要求和柱截面尺寸来确定。

柱截面中钢筋的最小间距要保证钢筋的作用能够有效地传递到混凝土中，而最大间距要避免钢筋过于稀疏或过于密集。

综上所述，新规范对于梁板柱配筋提出了一系列要求，以确保建筑结构的安全性和稳定性。

深梁钢筋网
间距不应大于 200mm。
G.0.9
水平分布钢 当沿深梁梁端部竖向边缘设柱时，水平分布钢筋应锚入柱内。在深梁 《砼规》P241，
深梁
筋 拉筋
上、下边缘处，竖向分布钢筋宜做成封闭式。
G.0.9
在深梁双排钢筋间应设置拉筋，拉筋沿纵横两个方向的间距均不宜大
《砼规》P241，
于 600mm，在支座区高度为 0.4h，宽度为从支座伸出 0.4h 的范围内，
1
4、在梁中配有按计算需要的纵向受压钢筋时，箍筋应符合以下规定： 1）箍筋应做成封闭式，且弯钩直线段长度不应小于 5d，d 为箍筋直
径。 2）箍筋的间距不应大于 15d，并不应大于 400mm。当一层内的纵向
受压钢筋多于 5 根且直径大于 18mm 时，箍筋间距不应大于 10d，d 为 纵向受压钢筋的最小直径。
的 0.1%，但当梁宽较大时可以适当放松。
梁正截面受弯承载力计算中，计入纵向受压钢筋的梁端砼受压区高度
砼受压区高
《砼规》P167，
度
应符合下列要求：一级抗震等级 x≤0.25h0；二、三级抗震等级
11.3.1
x≤0.35h0；式中：x—砼受压区高度；h0—截面有效高度。
1、截面宽度不宜小于 200mm；
截面尺寸 2、截面高度与宽度的比值不宜大于 4；
《砼规》P167， 11.3.5
3、净跨与截面高度的比值不宜小于 4。
1、纵向受拉钢筋的配筋率不应小于附表 3 规定的数值；
配筋
2、框架梁梁端截面的底部和顶部纵向受力钢筋截面面积的比值，除按
计算确定外，一级抗震等级不应小于 0.5；二、三级抗震等级不应小 《砼规》P168，
座底面以上 0.2l0～0.6l0 高度范围内的纵向受拉钢筋配筋率尚不宜小

配筋率是钢筋混凝土构件中纵向受力钢筋的面积与构件的有效面积之比（轴心受压构件为全截面的面积）。

柱子为轴心受压构件!梁的配筋率是梁的受压和受拉钢筋的总截面积除以梁的有效截面,有效截面是钢筋合力点到砼上面的距离。

合力点：是梁宽乘有效高度，有效高度指梁下部筋为一排筋时用高减35，下部筋为两排筋时减601、“柱外侧纵筋配筋率”为：柱外侧纵筋（包括两根角筋）的截面积，除以整个柱的截面积所得到的比率。

2、屋面框架梁（WKL）“上部纵筋配筋率”为：梁上部纵筋的总的截面积，除以梁的有效截面积所得到的比率。

梁的有效截面积为梁的截面宽度乘以梁的有效高度。

而梁的有效高度为：梁的截面高度-35 （当梁上部纵筋为一排筋时）梁的截面高度-60 （当梁上部纵筋为两排筋时）一般设计上计算时as是纵向受拉钢筋合力点到截面受拉区边缘的距离，因此按受拉钢筋排数区域决定H-35或H-60（梁）而板H-20mm;受拉和受压要取决于梁或板的受力情况，同一条梁在梁中、梁端就不一样(连续多跨梁)框架梁的纵向钢筋配筋率除了上述要求外，还有一些要求，具体归纳如下：（1）非抗震设计时，当不考虑受压钢筋时，受拉钢筋的最大配筋率应不超过下表的数值（%）：钢筋种类C20 C25 C30 C35 C40 C45 C50HPB235 2.81 3.48 4.18 4.88 5.58 6.20 6.75HRB335 1.76 2.18 2.62 3.06 3.50 3.89 4.23HRB400 1.38 1.71 2.06 2.40 2.75 3.05 3.32（2）有地震组合时，当不考虑受压钢筋时，受拉钢筋的最大配筋率应不超过下表的数值（%）：a)抗震等级为一级时钢筋种类C20 C25 C30 C35 C40 C45 C50HPB235 1.14 1.42 1.70 1.99 2.27 2.50 2.50HRB335 0.80 0.99 1.19 1.39 1.59 1.77 1.92HRB400 0.67 0.83 0.99 1.16 1.33 1.47 1.60b)抗震等级为二、三级时钢筋种类C20 C25 C30 C35 C40 C45 C50HPB235 1.60 1.98 2.38 2.50 2.50 2.50 2.50HRB335 1.12 1.39 1.67 1.95 2.23 2.47 2.50HRB400 0.93 1.16 1.39 1.62 1.86 2.06 2.25（3）非地震设计时，纵向受拉钢筋的最小配筋率(%)如下表：钢筋种类C20 C25 C30 C35 C40 C45 C50HPB235 0.24 0.27 0.31 0.34 0.37 0.39 0.41HRB335 0.20 0.20 0.21 0.24 0.26 0.27 0.28HRB400 0.20 0.20 0.20 0.20 0.21 0.23 0.24（4）抗震设计时，纵向受拉钢筋的最小配筋率(%)如下表：a)抗震等级为一级时支座处钢筋种类C20 C25 C30 C35 C40 C45 C50HRB335 0.40 0.40 0.40 0.42 0.46 0.48 0.50HRB400 0.40 0.40 0.40 0.40 0.40 0.40 0.42b)抗震等级为一级时跨中处钢筋种类C20 C25 C30 C35 C40 C45 C50HRB335 0.30 0.30 0.31 0.34 0.37 0.39 0.41HRB400 0.30 0.30 0.30 0.30 0.31 0.33 0.34c)抗震等级为二级时支座处钢筋种类C20 C25 C30 C35 C40 C45 C50HRB335 0.30 0.30 0.31 0.34 0.37 0.39 0.41HRB400 0.30 0.30 0.30 0.30 0.31 0.33 0.34d)抗震等级为二级时跨中处钢筋种类C20 C25 C30 C35 C40 C45 C50HRB335 0.25 0.25 0.26 0.29 0.31 0.33 0.35HRB400 0.25 0.25 0.25 0.25 0.26 0.28 0.29e)抗震等级为三、四级时支座处钢筋种类C20 C25 C30 C35 C40 C45 C50HPB235 0.29 0.33 0.37 0.41 0.45 0.47 0.50HRB335 0.25 0.25 0.26 0.29 0.31 0.33 0.35HRB400 0.25 0.25 0.25 0.25 0.26 0.28 0.29f)抗震等级为三、四级时跨中处钢筋种类C20 C25 C30 C35 C40 C45 C50HPB235 0.24 0.27 0.31 0.34 0.37 0.39 0.41HRB335 0.20 0.20 0.21 0.24 0.26 0.27 0.28HRB400 0.20 0.20 0.20 0.20 0.21 0.23 0.2在《高规》和《抗规》里，都明确指出，“梁端纵向受拉钢筋的配筋率不应大于 2.5%”。

柱
学习目标
学会柱的平法知识
学会柱的手工翻样
学习内容
柱类型及配筋
表示方法 柱筋分类
平法知识
柱内钢筋解析
柱
特殊节点构造
手工翻样
柱内钢筋计算
柱类型
柱配筋表示方式
一、列表注写方式
二、截面注写方式
柱筋分类——按受力方向
纵向受力筋（纵筋） 角筋 B边一侧中部钢筋
横向受力筋
箍筋 拉筋
H边一侧中部钢筋
H边
箍筋
柱—基础插筋
基础插筋计算公式
机械连接为例：
弯折长度+纵筋插入长度+底部露出长度
短基础插筋长度＝
弯折长度+纵筋插入长度+底部露出长度+错开长度
长基础插筋长度＝
柱—基础插筋
基础插筋弯折计算依据 16G101-03 P66
柱筋底层构造
基础插筋构造 机械连接长度＝弯折长度+纵筋插入长度+底部非连接区长度
柱净高计算明确
Hn
无梁且无板
上 层 柱
梁顶非连接区
下 层 柱
梁底非连接区
净高及加密区确定
柱顶非连 接区加密 范围
Hn
以柱为支座的 两道梁分别计 算净高，取较 大值确定加密 区范围
钢筋连接形式
钢筋连接形式： • 绑扎搭接 • 焊接连接 • 机械连接 绑扎搭接
焊接连接
机械连接
绑扎搭接长度
• 抗震要求=LlE • 非抗震要求=Ll 错开长度 • 抗震要求=0.3Lle • 非抗震要求=0.3Ll
柱纵向钢筋端头加锚头（锚板）
且顶伸 至 柱
节点高-bhc≥lae
≥0.5La bE

第一种情况；两端均无约束边缘构造，完全处于 自由端的时候
第二种情况；一端无约束边缘构造，另一端 有约束边缘构造，单端处于自由端的时候
第三种情况；两端均有约束边缘构造，完全 没有自由端的时候
2021/3/1
广联达钢筋算量（剪力墙）计算设置解析
D 混凝土结构工程施工质量验收规范（ GB50204-2002）
柱在基础内的箍筋数量设置，基础（筏板， 独立基础，桩承台，基础梁，条基等）厚度 小于500时，设置为指定根数2根
柱在基础内的箍筋数量设置，基础（筏板， 独立基础，桩承台，基础梁，条基等）厚度 大于500时，设置为指定间距500
2021/3/1
设置柱首个箍筋到楼面的 距离为50mm的有力依据 应该是（12G901-1～3钢 筋排布构造，12G901-1:2-8）
2021/3/1
广联达钢筋算量（柱与墙柱）计算设置解析
常规设置50%，需要知道的是，此50%是纵向 受力钢筋的截面面积之比，而不是根数之比
通过12G901和13G101判断，以上箍筋加密设 置是正确的
2021/3/1
广联达钢筋算量（柱与墙柱）计算设置解析
本条设置为，上下层最小直径是对的， 箍筋直径是上下层搭接区钢筋最大直径， 箍筋间距是上下层搭接区钢筋最小直径
序号29条的不同规格钢筋隔一布一的要看图 纸结构说明，标注间距是同规格间距，还是 不同规格的间距，然后在软件里进行选择， 常规都是指不同种规格的间距的，
比如C12/C10@200,是表示C12到C10的距离是 200，同规格的距离就是400了，
这种一般在图纸上会有一个简图示意的
广联达钢筋算量（剪力墙）计算设置解析
序号27条的设置是符合规范要求的 D 混凝土结构工程施工质量验收规范（GB502042002）

梁板柱配筋常⽤数据（整理汇总）梁（上部/下部）⼀排钢筋最多根数（1）梁钢筋最⼤根数（2）剪⼒墙连梁单排钢筋最多根数注：⾯筋和底筋相同，钢筋净距按⾯筋。

柱钢筋最⼤根数钢筋的计算截⾯⾯积及公称质量表住宅类建筑梁配筋⾯积速查（个⼈整理）（SATWE结果中，⼩数点后⼩于0.1舍，⼤于0.1进，⽐如10.09会显⽰10，10.11则会显⽰11）1≈1 12=1.132≈1 16=2.013≈2 14=3.084≈2 16=4.02 or 3 14=4.625≈2 18=5.04 or 2 16+1 12=5.156≈3 16=6.03 or 2 20=6.287≈3 18=7.65 or 2 18+1 16=7.03 or 2 16+2 14=7.108≈2 16=8.04 or 2 18+2 14=8.129≈3 20=9.42 or 2 18+2 16=9.06 or 3 18+1 14=9.2010≈4 18=10.20 or 2 20+2 16=10.3211≈2 20+2 18=11.3212≈4 20=12.56 or 2 20+2 16=10.3213≈3 20+2 16=13.4414≈2 22+2 20=13.88 or 3 20+2 18=14.50 or 4 18+2 16=14.22 15≈3 25=14.73 or 4 22=15.20 or 5 20=15.70 or 6 18=15.3016≈2 25+2 20=16.08 or 3 22+2 18=16.48 or 4 20+2 16=16.58 17≈2 25+2 22=17.40 or 3 20+3 18=17.07 or 4 20+2 18=17.64 18≈3 22+2 20=17.68 or 4 20+3 16=18.59 or 7 18=17.7819≈5 22=19.00 or 3 22+3 18=19.05 or 6 20=18.84≈4 25=19.60 or 4 22+2 18=20.30 or 5 20+2 16=19.7221≈3 25+2 20=20.98 or 4 22+2 20=21.4822≈3 25+2 22=22.30 or 7 20=21.9823≈6 22=22.8024≈5 25=24.50 or 4 22+3 20=24.62≈2526≈4 25+2 20=25.8827≈4 25+2 22=27.2028≈4 25+3 20=29.02 or 6 25=29.40≈2930≈4 25+3 22=31.00 or 5 25+2 20=30.78≈31每⽶板宽内的钢筋截⾯⾯积表附加吊筋承受集中荷载承载⼒表[F] （kN）附加箍筋承受集中荷载承载⼒表[F] （kN）钢筋级别箍筋箍筋个数配箍⾯积CAD 简化命令:L 直线DX 多线CR *CIRCLE 圆PE 合并成多线BO ⽣成多线边界J 矩形F 倒⾓A 圆弧Y *REVCLOUD 云线X, *EXPLODE 炸开AR, *AREA 阵列BR, *BREAK 打断BH, *BHATCH 填充HH 填充材料C, *COPY 复制EX, *EXTEND 延伸-I *INSERT 插⼊MT *MTEXT 多⾏⽂本DC *MIRROR 镜像O *OFFSET 偏移R *ROTATE 旋转S, *STRETCH 端点拖动SC *SCALE ⽐例缩放T *TRIM 修剪（T 回车回车：修剪全部图素再按SHIFT 是延伸）V *MOVE 移动W *MATCHPROP 格式刷ZS ⽂字刷B *BLOCK 定义块（内部⽤）WB *WBLOCK 写块（外部⽤）BE 块编辑器XB *DIMLINEAR 直线标注XXB 连续标注CB *DIMALIGNED 对齐标注VB ⾓度测量AA ⾯积查询D 长度查询XR 外部参照参本专业⽤Attachment(附加),其他专业⽤Overlay(覆盖) QC 清理⽆⽤图层LA 图层管理CQ Ai molc 置为当前图层DQ Align 对齐Find 字符查找替换Fi 对象选择过滤器RE 重⽣成F2 ⽂本窗⼝F3 对象捕捉F4 对象跟踪F8 正交CTRL+1 修改特性中⼼CTRL+2 =ADC *ADCENTER 设计中⼼CTRL+W 对象追踪CTRL+F 对象扑捉CTRL+F4 关闭当前窗⼝Z 窗选放⼤双击中键充满显⽰Reinit 重新载⼊再选PGP XC 剪辑：先做块再创边界LEN de 缩短延长指定长度坐标旋转90o:UCS-Z-90-确定-Plan-确定还原正常坐标：UCS-W-Plan-确定Q1 Layiso 选层显⽰Q2 Layoff 选层关闭Q3 Layon 全部显⽰Q4 Layfrz 冻结下图为03G101-1图集第34页的受拉钢筋抗震锚固长度查询表常规情况下可以通过查表直接得到锚固长度Lae，较为⽅便。
