高强度灰铸铁生产中不可忽视的技术问题

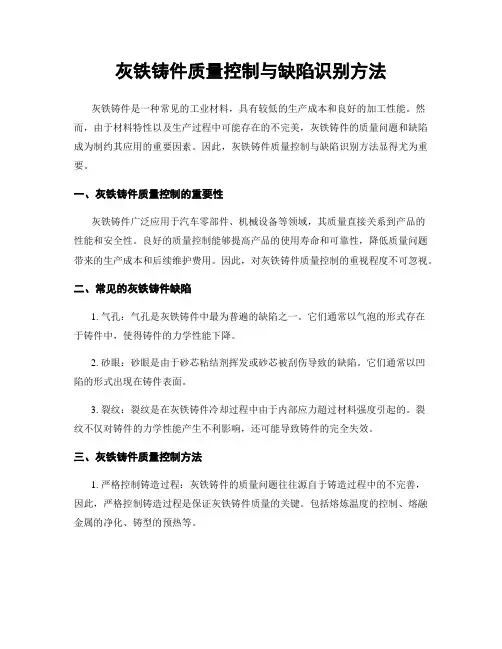

灰铁铸件质量控制与缺陷识别方法灰铁铸件是一种常见的工业材料，具有较低的生产成本和良好的加工性能。

然而，由于材料特性以及生产过程中可能存在的不完美，灰铁铸件的质量问题和缺陷成为制约其应用的重要因素。

因此，灰铁铸件质量控制与缺陷识别方法显得尤为重要。

一、灰铁铸件质量控制的重要性灰铁铸件广泛应用于汽车零部件、机械设备等领域，其质量直接关系到产品的性能和安全性。

良好的质量控制能够提高产品的使用寿命和可靠性，降低质量问题带来的生产成本和后续维护费用。

因此，对灰铁铸件质量控制的重视程度不可忽视。

二、常见的灰铁铸件缺陷1. 气孔：气孔是灰铁铸件中最为普遍的缺陷之一。

它们通常以气泡的形式存在于铸件中，使得铸件的力学性能下降。

2. 砂眼：砂眼是由于砂芯粘结剂挥发或砂芯被刮伤导致的缺陷。

它们通常以凹陷的形式出现在铸件表面。

3. 裂纹：裂纹是在灰铁铸件冷却过程中由于内部应力超过材料强度引起的。

裂纹不仅对铸件的力学性能产生不利影响，还可能导致铸件的完全失效。

三、灰铁铸件质量控制方法1. 严格控制铸造过程：灰铁铸件的质量问题往往源自于铸造过程中的不完善，因此，严格控制铸造过程是保证灰铁铸件质量的关键。

包括熔炼温度的控制、熔融金属的净化、铸型的预热等。

2. 合理设计铸型和砂芯：铸型和砂芯的设计对于灰铁铸件质量至关重要。

合理的铸型设计能够减少铸件内部气体的积聚；而砂芯的设计则可以避免砂眼等常见缺陷的产生。

3. 使用先进的检测设备：随着科技的进步，越来越多的先进检测设备被应用于灰铁铸件的质量控制中。

例如，X射线检测、超声波检测等技术能够快速且准确地检测出灰铁铸件的缺陷并进行修复。

四、灰铁铸件缺陷识别方法1. 目测检查法：目测检查是最常用也是最简单的铸件缺陷识别方法之一。

通过观察铸件表面，如有裂纹、气孔等可见缺陷的出现，可以及时发现并进行处理。

2. 渗透检测法：渗透检测法是一种常用的缺陷检测方法，利用缺陷表面张力的改变来识别缺陷。

灰铸铁件生产中的几点技术措施 <宏达铸造工具铸顶芯撑>发布者：枣强县宏达毛刷厂发布时间：2011-6-28 阅读：665次【字体：大中双击自动滚屏小】如何改善铸件的内在与外观质量，提高铸件的技术含量，应对市场的竞争，是国内部分生产企业所面临的课题。

铸件生产中的每个环节对质量都有着重要影响，不可忽视。

现将本人在实际工作中总结的一些技术措施归纳如下，供借鉴。

一、砂芯和砂型的刚性砂型浇注后，由于铁液的静压力或凝固而引起的膨胀力，常导致型壁移动和砂芯溃散，这就会使铸件产生内部缩孔和表面缩陷。

因此为使铸件尺寸稳定，要最大限度地使铸型紧实。

为了节约造型材料，造芯时广泛采用了空心砂芯，它比实体芯轻，故热容量小，凝固速度慢，这会导致砂型扩张或砂芯溃散。

此外，铁液可能通过芯头或砂芯上的裂纹而渗入其中空部分，这也会使铸件产生缺陷。

为了提高空心砂芯的刚性，可用湿型砂或水玻璃砂充填；也可将壳芯作成两半，其内部设置加强筋，造芯后粘合可得到坚硬的砂芯。

二、正确选择浇注温度1.浇注温度过低时可能形成的缺陷（1）硫化锰气孔此种气孔位于铸件表皮以下且多在上面，常在加工后显露出来，气孔直径约2~6mm。

有时孔中含有少量熔渣，金相研究表明，此缺陷是由MnS偏析与熔渣混合而成，原因是浇注温度低，同时铁液中含Mn和S量高。

为防止这种缺陷，用冲天炉化铁时可在多孔材料的浇包中用气流连续脱S，将S降至0．06％~0．08％。

这样的含S量和适宜的含Mn量（0．5％~0．65％），可以显著改善铁液纯度，从而有效地防止这类缺陷。

（2）液体夹渣加工后铸件表皮之下会发现一个个单体的小孔，孔的直径一般为1~3mm。

个别情况下只有1~2个小孔。

金相研究表明，这些小孔与少量的液体夹渣一起出现，但该处未发现S的偏析。

研究表明，这种缺陷与浇注温度有关，浇注温度高于1380℃时，铸件中未发现这种缺陷，故浇注温度应控制在1380—1420℃。

值得一提的是改变浇注系统设计，未能消除此缺陷，故此种缺陷可以认为是由于浇注温度低以及铁液在微量还原气氛下浇注时形成的。

灰铸铁缺陷产生的原因分析及预防措施灰铸铁是一种铸铁材料，广泛应用于工业生产中。

然而，灰铸铁在生产过程中常常会产生一些缺陷，影响产品质量和使用寿命。

本文将分析灰铸铁缺陷的一些常见原因，并提出相应的预防措施。

首先，原材料的选择和质量会直接影响灰铸铁的缺陷产生。

原材料中的含碳量不均匀、硫、磷含量过高等都可能导致气孔、夹杂物等缺陷的产生。

因此，在原材料采购时，应选择质量稳定可靠的供应商，严格控制原材料的成分和质量。

其次，铸造工艺是产生灰铸铁缺陷的重要原因之一、铸造温度、浇注速度、冷却速度等工艺参数的不当选择都可能引起缺陷。

例如，铸造温度过高会导致灰铸铁组织粗化，同时加速固化速度，容易产生疏松缺陷；而铸造温度过低则容易使灰铸铁凝固速度过慢，产生大的铁素体晶粒和残余奥氏体，导致脆性增加。

因此，应根据具体工件的要求，合理选取铸造工艺参数，确保铸件质量。

此外，铸造设备的状态和操作对于灰铸铁缺陷的产生也有影响。

设备的使用寿命、维护保养情况都会影响铸件质量。

例如，设备老化导致温度控制不稳定，浇注时温度波动较大，容易引起疏松缺陷。

为了减少设备因素引起的缺陷，应定期对设备进行检查和维护，并采取合适的设备调整措施。

为了预防灰铸铁缺陷的产生，可以从以下几个方面采取相应的措施。

首先，在原材料选择上，应选用质量稳定的材料，并进行严格的原材料检测，确保其成分和质量符合要求。

其次，在铸造工艺中，应根据具体情况合理选择铸造温度、浇注速度和冷却速度等工艺参数，以获得良好的铸件结构和性能。

另外，在铸造过程中，可以采取保温措施，增加浇注温度的稳定性，避免因温度波动而引起的缺陷。

此外，设备的维护和保养也是很重要的，定期对设备进行检查和维修，确保设备的正常运行，减少因设备因素引起的缺陷。

最后，铸造工艺的控制和优化也是减少灰铸铁缺陷的重要手段。

通过工艺优化和改进，可以进一步提高产品质量和减少缺陷产生的可能性。

综上所述，灰铸铁缺陷的产生主要与原材料、铸造工艺和设备等因素有关。

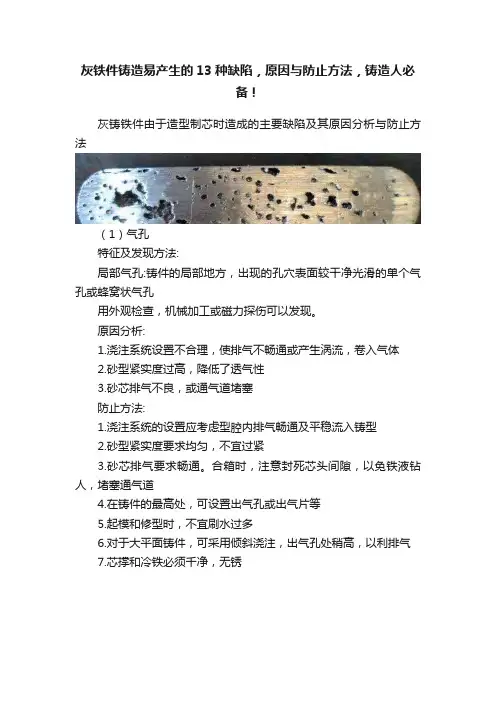

灰铁件铸造易产生的13种缺陷，原因与防止方法，铸造人必备！灰铸铁件由于造型制芯时造成的主要缺陷及其原因分析与防止方法（1）气孔特征及发现方法:局部气孔:铸件的局部地方，出现的孔穴表面较干净光滑的单个气孔或蜂窝状气孔用外观检查，机械加工或磁力探伤可以发现。

原因分析:1.浇注系统设置不合理，使排气不畅通或产生涡流，卷入气体2.砂型紧实度过高，降低了透气性3.砂芯排气不良，或通气道堵塞防止方法:1.浇注系统的设置应考虑型腔内排气畅通及平稳流入铸型2.砂型紧实度要求均匀，不宜过紧3.砂芯排气要求畅通。

合箱时，注意封死芯头间隙，以免铁液钻人，堵塞通气道4.在铸件的最高处，可设置出气孔或出气片等5.起模和修型时，不宜刷水过多6.对于大平面铸件，可采用倾斜浇注，出气孔处稍高，以利排气7.芯撑和冷铁必须千净，无锈（2）砂眼特征及发现方法:铸件的孔穴内含有砂粒用外现检查，机械加工或磁力探伤可以发现原因分析:1.浇注系统位置不合适，如直对砂芯，或浇口太小，铁液冲刷力大。

破坏局部砂型2.由于模型结构设计不够好，发生粘模，而砂型又未修理好，或对铸件拐弯处未捣圆角3.湿型在浇注前的停留时间过长，使干澡部分或凸出部位脱落4.造型和合箱时的落砂，未清砂干净防止方法:1.浇注系统位置和大小合适2.合理选择起模斜度和圆角，手工造型时，可压出圆角。

成批生产中，模样应涂刷分型剂,以免粘模，并往意修理好损坏部位。

3.缩短湿型在浇注前的停留时间4.合理选用芯头和芯座之间的间隙，以免合箱时压碎5.合箱前，必须将型内落砂清扫干净，仔细合箱，并及时盖住浇冒口，以免重新掉入砂粒（3）夹砂特征及发现方法:在铸件表面上，一层铁和铸件之间夹有一层型砂用外观检查或机械加工可以发现原因分析:铁液进人砂型后。

使型面层的水分向内迁移，在离型面3~5mrn 处形成高水分带。

该处强度大大降低，易引起铁液潜入，或由于硅砂粒高温膨胀的应力使表面层鼓起，铁液钻入，形成夹砂。

灰铸铁缺陷及预防措施灰铸铁是一种常见的铸造材料，广泛应用于汽车制造、机械制造、建筑工程等领域。

然而，灰铸铁在生产过程中可能会出现一些缺陷，如气孔、夹杂物、砂眼等，这些缺陷会降低铸件的质量和性能。

为了提高灰铸铁的质量，需要采取一些预防措施。

1. 控制原材料的质量：灰铸铁的原材料主要包括铁水、生铁、废铁和合金等。

在生产过程中，应对原材料进行严格的质量控制，确保其符合标准要求。

特别是废铁和合金等次生材料，需要经过严格的筛选和检测，以避免其中的杂质对铸件质量的影响。

2. 控制熔炼工艺参数：熔炼是灰铸铁生产的关键环节，熔炼工艺参数的控制对铸件质量至关重要。

首先，需要选择合适的炉型和燃料，以确保熔炼温度和熔化能力的稳定。

其次，需要合理控制熔炼时间和熔炼温度，避免过热或过冷导致铸件缺陷的产生。

同时，还需要控制熔炼过程中的气氛和熔体的搅拌方式，以提高熔体的均匀性和纯净度。

3. 严格控制铸造工艺参数：铸造是灰铸铁生产的关键环节之一，铸造工艺参数的控制对铸件质量有着重要影响。

首先，需要选择合适的铸型材料和型腔设计，以确保铸件的凝固过程稳定。

其次，需要控制浇注温度、浇注速度和浇注方式等参数，避免热裂纹、冷隔和气孔等缺陷的产生。

同时，还需要合理控制铸件的冷却速度和冷却方法，以保证铸件的显微组织和力学性能。

4. 加强铸件的检测和质量控制：在生产过程中，需要对铸件进行全面的检测和质量控制，以确保其达到设计要求。

常用的检测方法包括尺寸检测、外观检查、磁粉探伤、超声波检测等。

此外，还可以采用金相显微镜、扫描电镜等高级检测设备，对铸件的组织和缺陷进行分析和评估。

通过加强检测和质量控制，可以及时发现和解决铸件的缺陷问题，提高产品的合格率和可靠性。

5. 加强员工培训和技术支持：为了保证灰铸铁生产的质量和稳定性，需要加强员工的培训和技术支持。

员工应具备良好的铸造技术和操作技能，了解铸造工艺和设备的使用方法。

同时，还需要定期组织技术培训和交流，提高员工的综合素质和技术水平。

灰铸铁缺陷及预防措施灰铸铁是一种常见的铸造材料，具有良好的耐磨性、耐腐蚀性和机械性能。

然而，由于生产过程中的各种因素，灰铸铁可能会出现一些缺陷，这些缺陷可能会对其性能和使用寿命产生负面影响。

为了确保灰铸铁的质量，需要采取一些预防措施来减少缺陷的发生。

一、灰铸铁常见的缺陷类型1. 气孔：气孔是灰铸铁中最常见的缺陷之一。

它们是由于铁液中的气体无法完全排出而形成的。

气孔可能会导致灰铸铁的强度和密封性下降。

2. 夹杂物：夹杂物是指灰铸铁中的杂质，如硫化物、氧化物和金属夹杂物等。

这些夹杂物可能会降低灰铸铁的强度和韧性。

3. 砂眼：砂眼是灰铸铁表面上的小孔洞，通常由于铸造过程中的砂芯或砂模不完全填充而形成。

砂眼可能会导致灰铸铁的表面粗糙和不均匀。

4. 疏松：疏松是指灰铸铁中的孔隙和松散区域。

它们可能是由于铸造过程中的不均匀冷却或金属凝固不完全而形成的。

疏松可能会降低灰铸铁的强度和韧性。

5. 热裂纹：热裂纹是指在灰铸铁冷却过程中产生的裂纹。

它们可能是由于冷却速度过快或金属组织的不均匀收缩而形成的。

热裂纹可能会导致灰铸铁的破裂和失效。

二、预防灰铸铁缺陷的措施1. 优化铁液成分：合理控制铁液的成分可以减少灰铸铁中的缺陷。

例如，控制硫和氧含量，避免夹杂物的形成。

此外，添加一些合适的合金元素，如镍、铜和钼等，可以提高灰铸铁的性能。

2. 控制浇注温度和速度：合理控制浇注温度和速度可以减少气孔和疏松的形成。

温度过高或过低都会对灰铸铁的质量产生不利影响。

此外，控制浇注速度可以减少砂眼的发生。

3. 优化砂芯和砂模设计：合理设计砂芯和砂模可以减少砂眼和热裂纹的形成。

确保砂芯和砂模完全填充，并避免过度收缩和应力集中。

4. 控制冷却速度：合理控制灰铸铁的冷却速度可以减少热裂纹的形成。

可以采用适当的冷却介质和冷却时间来控制冷却速度。

5. 加强质量检测：对灰铸铁进行严格的质量检测可以及早发现和排除缺陷。

常用的检测方法包括金相显微镜检测、超声波检测和磁粉检测等。

灰铸铁件损伤、冷裂、温裂、变形、金相不合格、过硬六大缺陷的防止方法灰铸铁件由于落砂清理、热处理时造成的主要缺陷及其原因分析与防止方法（1）损伤特征及发现方法:损坏了铸件的完整性用外观检查可以发现原因分析:1.在开箱、搬运或清理时不注意2.打浇、冒口的方向不对或冒口颈过大，造成带肉缺陷防止方法:1.认真按照工艺规程和要求操作2.正确掌握打浇、冒口的方向（2）冷裂特征及发现方法:1.薄壳零件落砂时被振裂，并违反操作规程2.采用水爆清砂时，热应力较大，当应力超过铸件某部分的抗拉强度时，应生冷裂防止方法:1.对易裂的薄壳零件，清理时应挑出，另行清理，并认真执行合理的操作规程2.根据铸件结构和性能特点，选用合理的清理方式和清理工其3.严格执行水爆工艺4.在运输和清理过程中，尽量减轻碰撞（3）温裂特征及发现方法:开裂处金属表皮氧化用外观检查，透光法，磁力探伤，打压试验，煤油渗透等方法发现原因分析:由于气割、焊接或热处理不当，温度应力大所引起防止方法:正确制订并认真执行合理的焊接、热处理规范和操作规程（4）变形特征及发现方法:长的或扁平类铸件在靠近壁厚的一方凹入成弯曲形用外观检查，划线等方法发现原因分析:在铸件冷却过程中，产生的铸造应力超过该材质的屈服极限时，则产生塑性变形和挠曲为减少和消除铸件的残留应力，可采用人工时效(即退火热处理)，若热处理规范不正确，仍会产生变形和挠曲防止方法:1.改变热处理规范，使其合理，并认真执行2.延长开箱时间或把刚落砂的铸件送入保温炉中保温，并随炉缓慢冷却（5）金相不合格特征及发现方法:铸件断面的粗视组织和显微组织不符合标准或技术条件用断面观察，金相检验可以发现原因分析:1.开箱时间不当2.热处理规范不正确防止方法:1.按技术要求，合理控制铸件的开箱时间2.改变热处理规范，使其合理，并认真执行（6）过硬特征及发现方法:在铸件边缘和薄璧处出现白口铁组织断面观察，硬度试验，机械加工可以发现原因分析:开箱时间过早防止方法:适当延长开箱时间或在退火炉中缓慢降温。

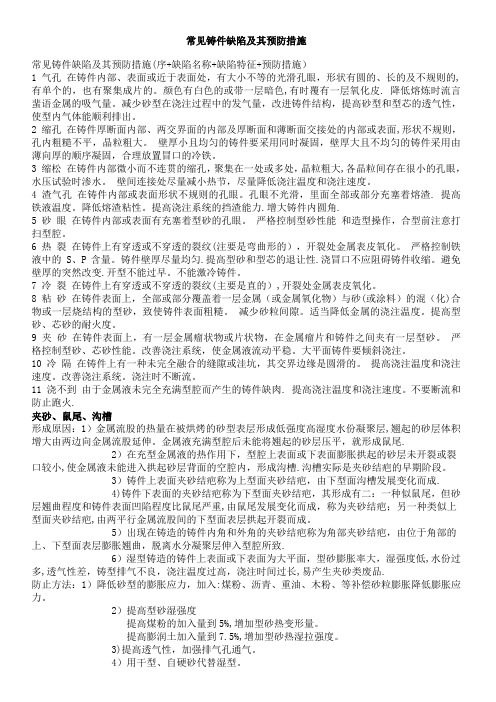

常见铸件缺陷及其预防措施常见铸件缺陷及其预防措施(序+缺陷名称+缺陷特征+预防措施）1 气孔在铸件内部、表面或近于表面处，有大小不等的光滑孔眼，形状有圆的、长的及不规则的,有单个的，也有聚集成片的。

颜色有白色的或带一层暗色,有时覆有一层氧化皮. 降低熔炼时流言蜚语金属的吸气量。

减少砂型在浇注过程中的发气量，改进铸件结构，提高砂型和型芯的透气性，使型内气体能顺利排出。

2 缩孔在铸件厚断面内部、两交界面的内部及厚断面和薄断面交接处的内部或表面,形状不规则，孔内粗糙不平，晶粒粗大。

壁厚小且均匀的铸件要采用同时凝固，壁厚大且不均匀的铸件采用由薄向厚的顺序凝固，合理放置冒口的冷铁。

3 缩松在铸件内部微小而不连贯的缩孔，聚集在一处或多处，晶粒粗大,各晶粒间存在很小的孔眼，水压试验时渗水。

壁间连接处尽量减小热节，尽量降低浇注温度和浇注速度。

4 渣气孔在铸件内部或表面形状不规则的孔眼。

孔眼不光滑，里面全部或部分充塞着熔渣. 提高铁液温度。

降低熔渣粘性。

提高浇注系统的挡渣能力.增大铸件内圆角.5 砂眼在铸件内部或表面有充塞着型砂的孔眼。

严格控制型砂性能和造型操作，合型前注意打扫型腔。

6 热裂在铸件上有穿透或不穿透的裂纹(注要是弯曲形的），开裂处金属表皮氧化。

严格控制铁液中的 S、P含量。

铸件壁厚尽量均匀.提高型砂和型芯的退让性.浇冒口不应阻碍铸件收缩。

避免壁厚的突然改变.开型不能过早。

不能激冷铸件。

7 冷裂在铸件上有穿透或不穿透的裂纹(主要是直的）,开裂处金属表皮氧化。

8 粘砂在铸件表面上，全部或部分覆盖着一层金属（或金属氧化物）与砂(或涂料）的混（化)合物或一层烧结构的型砂，致使铸件表面粗糙。

减少砂粒间隙。

适当降低金属的浇注温度。

提高型砂、芯砂的耐火度。

9 夹砂在铸件表面上，有一层金属瘤状物或片状物，在金属瘤片和铸件之间夹有一层型砂。

严格控制型砂、芯砂性能。

改善浇注系统，使金属液流动平稳。

大平面铸件要倾斜浇注。

灰铸铁缺陷及预防措施灰铸铁是一种常见的铸造材料，具有良好的耐磨性、耐腐蚀性和可加工性。

然而，由于生产过程中的一些因素，灰铸铁可能会浮现一些缺陷。

本文将详细介绍灰铸铁的常见缺陷，并提供预防措施，以确保产品质量和性能。

一、灰铸铁的常见缺陷1. 气孔：气孔是灰铸铁中最常见的缺陷之一。

它们通常是由于熔融金属中的气体无法彻底逸出而形成的。

气孔的存在可能会导致材料的强度和密封性下降。

2. 夹杂物：夹杂物是灰铸铁中另一个常见的缺陷。

它们是由于杂质或者其他金属颗粒被困在熔融金属中而形成的。

夹杂物可能会导致材料的脆性增加，并降低其强度和韧性。

3. 砂眼：砂眼是在铸造过程中形成的孔洞，通常由于砂芯或者砂模的不完整而引起。

砂眼可能会导致材料的表面粗糙，并降低其外观质量。

4. 烧结：烧结是指灰铸铁中颗粒之间的结合，通常是由于过高的浇注温度或者冷却速度不足而引起的。

烧结可能会导致材料的强度和韧性下降。

5. 裂纹：裂纹是灰铸铁中的另一个常见缺陷，通常由于热应力或者冷却不均匀引起。

裂纹可能会导致材料的破裂和失效。

二、灰铸铁缺陷的预防措施1. 优化铸造工艺：通过优化铸造工艺，可以减少灰铸铁中的缺陷。

例如，控制浇注温度和冷却速度，避免过高或者过低的温度对材料性能的影响。

2. 选择合适的熔炼材料：选择高质量的熔炼材料可以减少灰铸铁中的夹杂物和其他杂质。

确保熔融金属的纯度和均匀性对于预防缺陷非常重要。

3. 使用合适的砂芯和砂模：砂芯和砂模的质量和完整性对于预防砂眼和裂纹非常重要。

确保砂芯和砂模的准确度和适应性，以确保产品的表面质量和结构完整性。

4. 控制熔融金属的冷却速度：控制熔融金属的冷却速度可以减少烧结和裂纹的发生。

通过合理设计冷却系统和使用适当的冷却介质，可以实现均匀的冷却过程。

5. 进行严格的质量检查：在生产过程中进行严格的质量检查可以及早发现并解决潜在的缺陷。

使用适当的检测方法，如X射线检测和超声波检测，可以匡助鉴定灰铸铁中的缺陷。

高强度灰铸铁生产中不可忽视的技术问题完整(可以直接使用，可编辑优质资料，欢迎下载）高强度灰铸铁生产中不可忽视的技术问题1、摘要：灰铸铁是“面大量广”的常用金属结构材料。

本文主要论述了合金元素硫、锰含量及其比例，微量元素钛和氮的控制，以及孕育剂加入量对灰铸铁组织和性能的影响。

据统计，2007年我国铸件产量达到了3000万多吨，其中，灰铸铁占60-70%。

由于灰铸铁具有独特的性能特点，它在机械、机床、冶金、汽车等行业的应用中占有非常重要的位置。

改革开放30年来，我国的灰铸铁生产技术水平获得了很大提高。

但与国外先进国家相比，还存在着较大差距。

在高强度灰铸铁生产过程中，我国大多数工厂比较注重五大元素、合金元素、熔炼温度、铸造工艺等因素的控制，这些因素的控制对提高灰铸铁的内在质量和外在质量是至关重要的。

但是，还有一些其他因素没有引起人们足够的重视，这些同样对灰铸铁的质量有着重要影响，譬如，元素硫与锰的含量与比例，微量元素钛、氮的控制以及孕育剂加入量等细节的掌握。

本文就这些因素对灰铸铁组织和性能的影响进行讨论，抛砖引玉，以期引起人们的注意。

1硫、锰的控制（1）硫过去，由于我国的灰铸铁和球墨铸铁大部分利用冲天炉熔炼，铁液的增硫比较严重，导致原铁液的含硫量较高，使得铸铁的铸造性能、力学性能降低，球化效果不好，所以，在人们的记忆中硫是一个有害元素。

随着电炉熔炼工艺的发展，可以容易获得含硫量低的铁液，这对处理球墨铸铁非常有利。

但是，有些工厂在灰铸铁生产中发现，电炉灰铸铁的材质性能还不如冲天炉好。

因此，硫不能被简单的被认为是一个有害元素。

在灰铸铁生产中发现，硫量控制在一定范围内，随着硫量的增加，片状石墨长度变短，石墨形态变得弯曲，而且石墨的头部变得钝化，并细化共晶团，提高强度。

为什么硫在一定范围内，促进石墨化，改善石墨形态？硫在铁水中的溶解度很低，对Fe-C 系平衡相图的影响不是很大。

但硫降低碳在铁水中的溶解度，理应是一个促进石墨化的元素，实际上它对石墨化的影响比较复杂。

高强度灰铸铁件典型质量问题探讨摘要：铸造生产的困扰是因任何铸件的具体质量问题与缺陷表征及其原因是多种多样又彼此关联甚至相互对立。

当生产高强度（HT300和HT350级）灰铸铁件时更为突出，较难处理的两对主要矛盾是：提高金属强度将引起石墨形态恶化；而材质性能的升高将加大铸件产生缩松的倾向并降低铁水流动性。

本文拟就此进行分析并相应地探讨一些调解措施，冀期能有助于拟订调试工艺方案和分析问题时参考。

关键词：冶金因素凝固与结晶形核能力过冷和过冷组织缩松1．问题的由来考察机械制造的动态可知，机械——尤其是行走机械，其研发重点内容之一是提高金属强度以减轻自重和提高使用寿命。

灰铸铁件生产较易、价格低廉且耐磨、抗压性好，故迄今仍占各类铸件重量的首位（约占50~55%）。

至于在汽车制造业，灰铸铁也是重量居第一位的铸造合金。

灰铸铁之所以仍具有竞争力，在于克服其固有的最大弱点——强度相对较低导致工件较重这方面不断地取得进展的缘故。

例如,有的高强度灰铸铁轿车缸体自重己降至40公斤以下，最薄断面壁厚不及3毫米。

如果孤立地仅就金属强度而言，要提高灰铸铁强度并非难事，因为只要降低灰铸铁的碳硅量，即可减少所形成的片状石墨（相对于金属而言，石墨的硬度和强度可以视为零），同时加入合金元素强化基体，就能达到这一目的。

但是，碳量（碳当量）的降低将加剧两大质量问题，一是石墨形态的恶化，二是铸件易于产生缩松缺陷。

可见，为生产高强度灰铸铁件需要解决好这些突出矛盾，而这将涉及一系列理论和实践方面的问题。

2．影响灰铁性能的因素早年的一致认识是：灰铁材质性能取决于它的化学成份及冷却速率。

对于给定形状、重量和壁厚的铸件，如果铸型介质和浇注温度不变，冷却速率也是不变的，因而影响到金属性能的将主要是化学成份，对于灰铸铁来说，基本成份中的锰、磷、硫三元素对性能的影响较小且可供调控和实际变化的范围又很窄，显然，决定灰铁材质性能的最重要因素是碳和硅的含量（合金元素影响作为另类问题对待），如果找出该两元素含量（还可以将两元素合二为一地用碳当量代表）与表征灰铁材质性能的强度和硬度之间的数学关系，这不仅给试验研究带来便捷同时也将对生产者具有实用价值。

灰铸铁缺陷及预防措施灰铸铁是一种常用的铸造材料，具有良好的耐磨性、耐腐蚀性和机械性能。

然而，在灰铸铁的生产过程中，常常会出现一些缺陷，这些缺陷可能会影响到产品的质量和性能。

因此，了解灰铸铁的缺陷及其预防措施是非常重要的。

1. 灰铸铁的常见缺陷1.1 气孔：气孔是灰铸铁中最常见的缺陷之一。

它们通常是由于熔融金属中的气体无法完全排除而形成的。

气孔会降低灰铸铁的强度和韧性，并且可能导致产品在使用过程中出现断裂或变形的问题。

1.2 砂眼：砂眼是灰铸铁中的另一个常见缺陷。

它们通常是由于砂芯或砂型中的砂粒无法完全粘结在一起而形成的。

砂眼会降低灰铸铁的表面光滑度，并且可能导致产品在使用过程中出现渗漏的问题。

1.3 疏松：疏松是指灰铸铁中存在的孔隙或空洞。

它们通常是由于熔融金属在凝固过程中收缩而形成的。

疏松会降低灰铸铁的密度和强度，并且可能导致产品在使用过程中出现断裂的问题。

1.4 烧结：烧结是指灰铸铁中存在的高温烧结物。

它们通常是由于熔融金属与砂芯或砂型中的杂质反应而形成的。

烧结会降低灰铸铁的表面质量，并且可能导致产品在使用过程中出现磨损或腐蚀的问题。

2. 灰铸铁缺陷的预防措施2.1 控制熔炼过程：合理控制熔炼过程是预防灰铸铁缺陷的关键。

首先，需要确保熔炼炉的温度和时间能够使熔融金属达到理想的液态状态。

其次，需要加入适量的脱氧剂和熔化剂，以减少金属中的气体和杂质含量。

此外，还应注意控制熔炼过程中的冷却速度，以避免熔融金属过快地凝固和收缩。

2.2 优化砂芯和砂型：砂芯和砂型的质量对于灰铸铁的缺陷有着重要的影响。

首先，需要选择合适的砂芯和砂型材料，并进行适当的预处理，以提高其粘结强度和耐热性。

其次，需要合理设计砂芯和砂型的结构，以避免砂眼和疏松的产生。

此外，还应注意控制砂芯和砂型的湿度和温度，以确保灰铸铁的浇注质量。

2.3 优化浇注工艺：浇注工艺对于灰铸铁的缺陷也有着重要的影响。

首先，需要选择合适的浇注温度和速度，以确保熔融金属能够充分填充砂芯和砂型的空腔。

灰铸铁缺陷产生的原因分析与预防措施灰铸铁是一种常用的铸造材料，具有优良的耐磨性、韧性和可加工性。

然而，灰铸铁在生产过程中常常会出现各种缺陷，这些缺陷不仅影响铸件的质量，而且可能导致铸件的失效。

因此，分析灰铸铁缺陷的产生原因，并采取相应的预防措施，对于提高铸件的质量和使用寿命具有重要意义。

1.熔炼不合理：灰铸铁的熔炼是铸造过程中的重要环节，熔炼不合理会导致铸件出现缺陷。

例如，原料配比不合理、退火温度不足、浇注温度过高或过低等都会影响灰铸铁的品质。

2.浇注不良：浇注是灰铸铁成型的关键步骤，浇注不良容易引起缺陷。

例如，浇注速度过快或过慢、浇注位置不当、浇注温度不均匀等都会导致铸件出现缺陷。

3.压实不均匀：灰铸铁在铸造过程中需要进行压实处理，压实不均匀会导致铸件出现内部缺陷。

例如，压实力度不均匀、压实时间不足等都会影响铸件的品质。

4.金属液流动不畅：灰铸铁浇注时，金属液的流动情况对于铸件的质量有很大影响。

如果金属液流动不畅，容易造成铸件内部气孔等缺陷的产生。

针对上述灰铸铁缺陷产生的原因，可以采取以下预防措施：1.合理熔炼：采用适当的原料配比和熔炼工艺，控制好退火温度和浇注温度，确保灰铸铁的成分和组织均匀，提高铸件的质量。

2.良好浇注：控制好浇注速度和温度，保证金属液流动畅顺，避免出现浇口不良、浇注位置不当等问题。

3.均匀压实：在铸造过程中，控制好压实力度和时间，确保铸件的压实均匀，避免出现内部缺陷。

4.优化铸造工艺：通过改变浇注方式、增加浇注口和排气孔等，改善金属液的流动情况，提高铸件的质量。

5.质量检测：建立一套完善的质量检测体系，对灰铸铁进行全面的质量检测，及时发现和处理缺陷，确保铸件的质量。

综上所述，灰铸铁缺陷的产生原因复杂多样，需要从熔炼、浇注、压实和金属液流动等多个方面进行综合分析和预防措施的制定。

只有通过科学合理的措施，才能够有效地预防和减少灰铸铁的缺陷产生，提高铸件的质量和使用寿命。

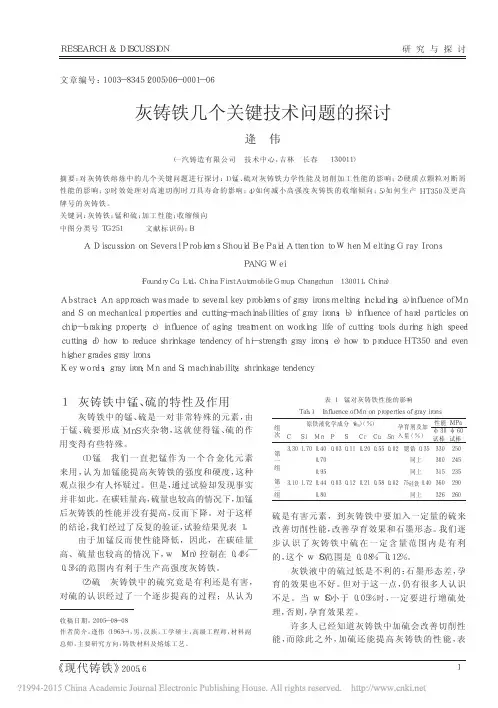

灰铸铁几个关键技术问题的探讨(一汽铸造有限公司材料副总师130062)一、灰铸铁中锰、硫的特性及作用灰铸铁中的锰、硫是一对非常特殊的元素，由于锰、硫要形成MnS夹杂物，这就使得锰、硫的作用变得有些特殊。

锰：我们一直把锰作为一个合金化元素来用，认为加锰能提高灰铸铁的强度和硬度，这种观点很少有人怀疑过。

但是，通过试验却发现事实并非如此，在高碳硅当量、硫量也较高前提下，加锰性能并没有提高，反而使性能下降。

对于这样的结论，我们经过了反复的验证，试验结果见表2：由于加锰反而使性能降低，因此，高碳硅当量、硫量也较高前提下，锰量控制在0.4～0.5％的范围内有利于生产高强度灰铸铁。

硫：灰铸铁中的硫究竟是有利还是有害，对硫的认识经过了一个逐步提高的过程，从认为硫是有害元素，到灰铸铁中要加入一定量的硫，来改善切削性能，改善孕育效果和石墨形态，我们逐步认识了灰铸铁中硫在一定含量范围内是有利的，这个范围是0.0 8～0.12％。

灰铁水中的硫过低是有害的，石墨的形态差，孕育的效果也不好，但对于这一点，仍有很多人认识不足。

当硫量小于0.05％时，一定要进行增硫处理，否则，孕育效果差。

许多人已经知道灰铸铁中加硫会改善切削性能，除此之外，加硫还能提高灰铸铁的性能，表3是一组试验数据。

加硫能提高灰铸铁的性能是由于硫使石墨形态得到改善并细化共晶团，随着硫量提高，石墨长度变短，端部变钝，形态变的弯曲，因此提高了铸铁的性能。

见图3及图4。

现在就可以解释为什么高碳硅当量、硫量也较高前提下，灰铸铁中加锰不起合金化作用，性能反而降低。

因为高碳硅当量、硫量也较高前提下，锰高就会中和铁水中硫，形成MnS，锰量增加，中和的硫量就大，使铁水中的自由硫量降低，石墨形态就要发生不利的变化，石墨变得平顺，长度变长，端部的钝化效果变差，这些变化都会影响到性能0另一点，大量的MnS夹杂物，一部分会成为石墨的晶核，还有一部分会发生聚集，形成局部密集的Mn S排列，夹杂物本身是要影响材质性能的。

高强度灰铸铁生产中不可忽视的技术问题摘要灰铸铁作为一种重要的材料，在工业生产中得到广泛应用。

然而，在高强度灰铸铁生产过程中存在一些不可忽视的技术问题，这些问题不仅会影响产品质量，还可能导致生产效率低下。

本文将重点探讨高强度灰铸铁生产中的技术问题和解决方法，以期为相关领域的研究提供参考。

引言灰铸铁是一种常见的铸造材料，具有良好的流动性、耐磨性和抗压性能，因此在汽车、机械制造、建筑等领域得到广泛应用。

然而，在高强度灰铸铁生产过程中，存在一些技术问题需要引起重视，如铁液的凝固缩孔、热裂纹等。

这些问题如果不加以解决，将会严重影响产品质量和生产效率。

高强度灰铸铁生产中的技术问题1. 铁液凝固缩孔在高强度灰铸铁生产过程中，铁液凝固时会产生缩孔，影响产品性能。

凝固缩孔的主要原因包括过高的凝固浸温、合金元素成分不均匀等。

为解决这一问题，可以采取控制凝固速度、优化合金配比等措施。

同时，还可以通过调整铁液浇注温度和时间，增加压力等方式来避免凝固缩孔的产生。

2. 热裂纹热裂纹是高强度灰铸铁生产中常见的问题之一，特别是在铸件冷却过程中容易发生。

热裂纹的产生与合金元素间的互相作用、组织结构不均匀等因素相关。

为减少热裂纹的发生，可以采用合适的浇注温度和机械剔除应力等方法来控制铁液凝固过程中的温度变化，从而避免热裂纹的产生。

3. 碳化物析出在高强度灰铸铁生产中，碳化物的析出也是一个需要解决的技术问题。

过多的碳化物会导致铸件的脆性增加，从而降低其强度和韧性。

为解决这一问题，可以通过合适的合金调整和热处理方法来控制碳化物的析出。

调整合金元素的含量和比例，可以有效减少碳化物的形成，从而提高铸件的综合性能。

4. 灰铸铁中夹杂物在高强度灰铸铁生产中，夹杂物的存在也是一个无法忽视的问题。

夹杂物对灰铸铁的性能有着重要影响，因此有必要采取措施来有效控制夹杂物的生成。

常见的夹杂物包括氧化物、砂眼等。

通过精细的砂芯设计、优化浇注工艺等方式可以减少夹杂物的产生。

第5!卷第！期中国铸造装备与技术Vol.54No.4 CHINA FOUNDRY MACHINERY&TECHNOLOGY Jul.2019高强度灰铸铁的生产技术任现伟（洛阳古城机械有限公司，河南洛阳471000）摘要：随着现代机械工业的迅猛发展，对灰铸铁生产技术的要求越来越严格，提出了高强度、薄壁化、低成本等要求。

鉴于此,结合工作经历，总结分析了高强度灰铸铁的生产技术。

关键词：灰铸铁；生产技术；策中图分类号:TG251文献标识码:BDOI：10.3969/j.issn.1006-9658.2019.04.012文章编号：1006-9658（2019）04-0051-04作为传统的铸造金属材料,灰铸铁在铸造生产中占据着不可忽视的地位。

虽然这些年来,灰铸铁在全球铸铁总产量中所占比例逐渐降低，然而其地位依然难以撼动。

如今，在汽车轻量化、节能降耗的背景下,灰铸铁材料得以有效运用,这主要是由于其具有成本低、减震性、铸造成型性等优势。

大功率化、汽车轻量化的势，灰铸铁的生产的要求。

1高强度灰铸铁的质量控制指标基于灰铸铁件GB/T9439-2010国家标准的规定,加强了高强度灰铸铁质量的有效控制,除了检测化学成分、力学性能和金相组织外，对于铸造企业而言,不仅要严格遵照双方供货技术协议，还需对铁、共晶度、共晶团数、成熟度、硬化度、等的规定。

1.1高的铁液温度于铁,其成的性响因素则是铁液的温度。

鉴于此，适度提高铁液温有效铸造性能，化，拉强度，使得基体组织更加致密。

所以，对铁水出收稿日期:2019-04-10；修订日期:2019-05-11作者简介:任现伟（1980-）,6,工程9,主要从事铸造工艺和材料的研究、开发与应用工作l E-mail:lyrenxianwei@ 炉的温度要求较为严格。

1.2共晶度如生产强灰铸铁，在下强低全，于的与强度指标评价而言，这一做法更具战略价值。

对于此，其具体计算公式如下：Sc=4.26%-l/3（S.+P）式中C#——铸铁实际含碳量（％）;S$——铁中的含硅量（％）; %—铁中的含磷量（％）。
