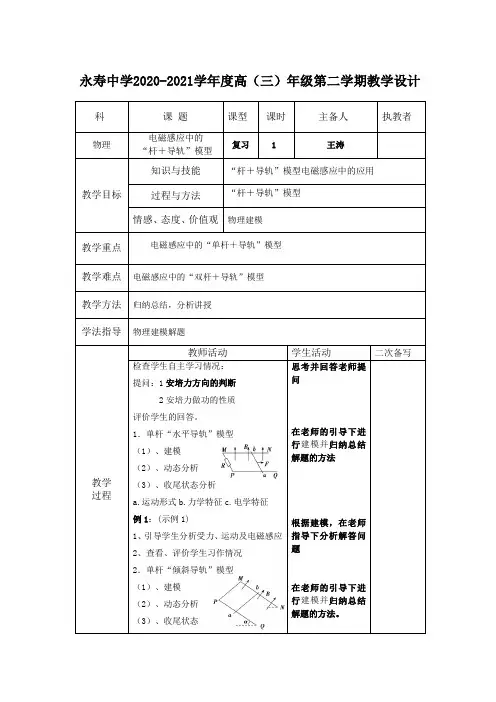

永寿中学2020-2021学年度高（三）年级第二学期教学设计科课题课型课时主备人执教者物理电磁感应中的“杆＋导轨”模型复习 1 王涛教学目标知识与技能“杆＋导轨”模型电磁感应中的应用过程与方法“杆＋导轨”模型情感、态度、价值观物理建模教学重点电磁感应中的“单杆＋导轨”模型教学难点电磁感应中的“双杆＋导轨”模型教学方法归纳总结，分析讲授学法指导物理建模解题教学过程教师活动学生活动二次备写检查学生自主学习情况：提问：1安培力方向的判断2安培力做功的性质评价学生的回答。
1．单杆“水平导轨”模型（1）、建模（2）、动态分析（3）、收尾状态分析a.运动形式b.力学特征c.电学特征例1：(示例1)1、引导学生分析受力、运动及电磁感应2、查看、评价学生习作情况2．单杆“倾斜导轨”模型（1）、建模（2）、动态分析（3）、收尾状态思考并回答老师提问在老师的引导下进行建模并归纳总结解题的方法根据建模，在老师指导下分析解答问题在老师的引导下进行建模并归纳总结解题的方法。
教学过程教师活动学生活动二次备写a.运动形式b.力学特征c.电学特征例2 （示例2）1、引导学生分析物体受力和运动2、查看、评价学生习作情况3.电磁感应中的“双杆＋导轨”模型（1）、建模（2）、力学观点分析（3）、动量观点分析（4）、能量观点分析两种情况(1)一杆切割、一杆静止时，分析同单杆类似。
(2)两杆同时切割时，感应电动势由两杆共同决定，E＝ΔΦΔt＝Bl|v1－v2|。
例3 （示例3）1、引导学生分析物体受力、运动动情况、动量和能量。
2、启发学生选择解题方法形成思路3、规范书写解题过程课堂练习（应用提升练题2）指导学生的练习、查看并评价布置自主复习任务：《光电效应原子结构原子核》根据建模，在老师指导下分析解答问题在老师的引导下进行建模并归纳总结解题的方法在老师的引导下进行方法的归纳总结根据建模，在老师指导下分析解答问题学生思考并完成练习作业布置“题组专练”14、15、18教学反思。
电磁感应中的“杆+导轨”模型电磁感应中的“杆+导轨”模型一、单棒模型阻尼式：在单棒模型中，导体棒相当于电源，根据洛伦兹力的公式，可以得到安培力的特点为阻力，并随速度减小而减小，加速度随速度减小而减小，最终状态为静止。
根据能量关系、动量关系和瞬时加速度，可以得到公式B2l2v R rF和q mv/Bl，其中q表示流过导体棒的电荷量。
需要注意的是，当有摩擦或者磁场方向不沿竖直方向时，模型的变化会受到影响。
举例来说，如果在电阻不计的光滑平行金属导轨固定在水平面上，间距为L、导轨左端连接一阻值为R的电阻，整个导轨平面处于竖直向下的磁感应强度大小为B的匀强磁场中，一质量为m的导体棒垂直于导轨放置，a、b之间的导体棒阻值为2R，零时刻沿导轨方向给导体棒一个初速度v，一段时间后导体棒静止，则零时刻导体棒的加速度为0，零时刻导体棒ab两端的电压为BLv，全过程中流过电阻R的电荷量为mv/Bl，全过程中导体棒上产生的焦耳热为0.二、发电式在发电式中，导体棒同样相当于电源，当速度为v时，电动势E＝Blv。
根据安培力的特点，可以得到公式22Blv/l＝Blv/(R＋r)。
加速度随速度增大而减小，最终特征为匀速运动。
在稳定后的能量转化规律中，F-BIl-μmg=m*a，根据公式可以得到a=-(F-μmg)/m、v=0时，有最大加速度，a=0时，有最大速度。
需要注意的是，当电路中产生的焦耳热为mgh时，电阻R中产生的焦耳热也为mgh。
1.如图所示，相距为L的两条足够长的光滑平行金属导轨MN、PQ与水平面的夹角为θ，N、Q两点间接有阻值为R的电阻。
整个装置处于磁感应强度为B的匀强磁场中，磁场方向垂直导轨平面向下。
将质量为m、阻值也为R的金属杆cd垂直放在导轨上，杆cd由静止释放，下滑距离x时达到最大速度。
重力加速度为g，导轨电阻不计，杆与导轨接触良好。
求：1)杆cd下滑的最大加速度和最大速度；2)上述过程中，杆上产生的热量。
电磁感应现象中的杆4导轨模型一、单棒问题、含容式单棒问题三、无外力双棒问题竇力愣况分析动力学观点 *动量现点 运动情况伽能冒观点 牛輛定律 平衡羞件动能定理〕 幡■守恒无外力等距式1¥杆1做a渐小的加速运动杆2做a渐小的减速运动V1=V2I = 0无外力不等距式» 1杆1做a渐小的减速运动杆2做a渐小的加速运动a= 0I = 0L1V1 = L2V2四、有外力双棒问题题型一阻尼式单棒模型如图。
1 •电路特点：导体棒相当于电源。
4.运动特点：速度如图所示。
a减小的减速运动基本模型运动特点有外力等距式i厂F12杆1做a渐大的加速运动杆2做a渐小的加速运动有外力不等距式杆1做a渐小的加速运动杆2做a渐大的加速运动最终特征a i=a2, A v 恒定I恒定a i M a2, a i、a2恒定I恒定2•安培力的特点：安培力为阻力，并随速度减小而减小。
F B=BII= B+r3.加速度特点：加速度随速度减小而减小,a==5 •最终状态：静止 6.三个规律（1）能量关系：「'• ■ , -0 = Q ,=【典例1】如图所示，在光滑的水平面上，有一垂直向下的匀强磁场分布在宽为 L 的区域内,那么（【答案】B由上述二式可得' ,- •，即B 选项正确。
【典例2】如图所示，AB 杆受一冲量作用后以初速度 V 0=4m/s 沿水平面内的固定轨道运动，经一段时间后而停止. AB 的质量为m=5g 导轨宽为L=0.4m ，电阻为R=2Q ，其余的电阻不计，磁 感强度B=0.5T ,棒和导轨间的动摩擦因数为卩=0.4 ,测得杆从运动到停止的过程中通过导线的（2）动量关系:BII t 0 mv 0（3）瞬时加速度: a ==-有一个边长为a （ a<L ）的正方形闭合线圈以初速V 0垂直磁场边界滑过磁场后速度变为V （ V<V 0）A. 完全进入磁场中时线圈的速度大于（ v o +v ) /2B. 安全进入磁场中时线圈的速度等于（ V o +V ) /2C. 完全进入磁场中时线圈的速度小于（V o +V ) /2D. 以上情况A B 均有可能，而C 是不可能的【解析】设线圈完全进入磁场中时的速度为对于线圈进入磁场的过程，据动量定理可得:对于线圈穿出磁场的过程，据动量定理可得:V x 。
电磁感应中的杆+导轨问题“杆＋导轨”模型是电磁感应问题高考命题的“基本道具”，也是各种考试的热点，考查的知识点多，题目的综合性强，物理情景富于变化，是我们学习中的重点和难点。
导轨放置方式可分为水平、竖直和倾斜；轨道可能光滑，也可能粗糙；杆可能有电阻也可能没有电阻；杆的运动状态可分为匀速运动、匀变速运动、非匀变速运动或转动等；磁场的状态可分为恒定不变、均匀变化和非均匀变化等等，多种情景组合复杂，题目形式多变。
下面是几种最基本的模型及分析，有兴趣（无兴趣可以无视）的同学可以学习、体会、研究。
需要注意的是：模型中的结论是基于表中所述的基本模型而言，不一定有普遍性，物理情景有变化，结论可能不同，但分析的方法是相同的、有普遍性的。
1．单杆水平式物理模型匀强磁场与导轨垂直，磁感应强度为B，棒ab长为L，质量为m，初速度为零，拉力恒为F，水平导轨光滑，除电阻R外，其他电阻不计动态分析设运动过程中某时测得的速度为v，由牛顿第二定律知棒ab的加速度为a＝Fm －=B2L2vmR，a、v同向，随速度的增加，棒的加速度a减小，当a＝0时，v最大，电流I＝BLv mR不再变化收尾状态运动形式匀速直线运动力学特征受力平衡，a＝0 电学特征I不再变化2．单杆倾斜式物理模型匀强磁场与导轨垂直，磁感应强度为B，导轨间距为L，导体棒质量为m，电阻为R，导轨光滑，电阻不计动态分析棒ab刚释放时a＝g sin α，棒ab的速度v↑→感应电动势E＝BLv↑→电流I＝ER↑→安培力F ＝BIL↑→加速度a↓，当安培力F＝mg sin α时，a＝0，速度达到最大v m＝mgR sin αB2L2收运动形式匀速直线运动尾状态力学特征 受力平衡，a ＝0电学特征I 不再变化3、有初速度的单杆物理模型杆cd 以一定初速度v 0在光滑水平轨道上滑动，质量为m ，电阻不计，两导轨间距为L动态分析杆以速度v 切割磁感线产生感应电动势E ＝BLv ，电流I ＝BLv R ，安培力F ＝BIL ＝B 2L 2vR.杆做减速运动：v ↓?F ↓?a ↓，当v ＝0时，a ＝0，杆保持静止能量转化情况动能全部转化为内能：Q ＝12mv 24、含有电容器的单杆物理模型轨道水平光滑，单杆ab 质量为m ，电阻不计，两导轨间距为L ，拉力F 恒定动态分析开始时a＝Fm，杆ab速度v?感应电动势E＝BLv，经过时间Δt速度为v＋Δv，此时感应电动势E′＝BL(v＋Δv)，Δt时间内流入电容器的电荷量Δq＝CE′－C E＝CBLΔv电流I＝ΔqΔt＝CBLΔvΔt＝CBLa （所以电流的大小恒定）安培力F安＝BLI＝CB2L2a（所以安培力的大小恒定）F－F安＝ma，a＝Fm＋B2L2C，所以杆以恒定的加速度匀加速运动能量转化情况F做的功使其它形式的能E其它一部分转化为动能，一部分转化为电场能E电场能：W F＝E其它=12mv2＋E电场能5、含有电源时的单杆物理模型轨道水平光滑，单杆ab质量为m，电阻不计，两导轨间距为L。

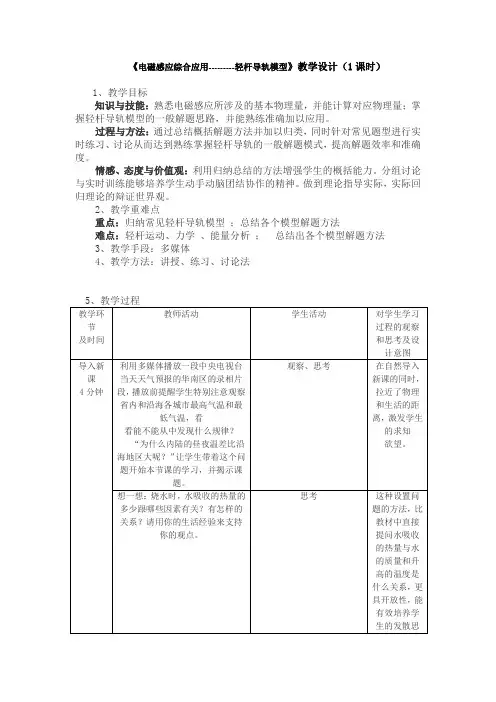

《电磁感应综合应用---------轻杆导轨模型》教学设计（1课时）
1、教学目标
知识与技能：熟悉电磁感应所涉及的基本物理量，并能计算对应物理量；掌握轻杆导轨模型的一般解题思路，并能熟练准确加以应用。
过程与方法：通过总结概括解题方法并加以归类，同时针对常见题型进行实时练习、讨论从而达到熟练掌握轻杆导轨的一般解题模式，提高解题效率和准确度。
情感、态度与价值观：利用归纳总结的方法增强学生的概括能力。
分组讨论与实时训练能够培养学生动手动脑团结协作的精神。
做到理论指导实际，实际回归理论的辩证世界观。
2、教学重难点
重点：归纳常见轻杆导轨模型；总结各个模型解题方法
难点：轻杆运动、力学、能量分析；总结出各个模型解题方法
3、教学手段：多媒体
4、教学方法：讲授、练习、讨论法。
【课题】电磁感应现象中的“杆+导轨”模型（一）知识复习1.法拉第电磁感应定律的内容：公式（感应电动势的大小）2.导体做切割磁感线运动时，若B、L、v中只有两者相互垂直，v与B有一夹角θ，导体棒中感应电动势的大小E=线圈的电阻就是电源内阻，导体或线圈两端的电压要按路端电压来处理（导体或线圈在此时是一段含电源的电路，不是纯电阻电路，不能直接套用欧姆定律）.4.感应电流的大小由感应电动势的大小和电路的总电阻决定，符合。
5. 通电导线在磁场中受到的安培力F= ，根据定则判断安培力的方向。
6. 对于电磁感应现象中的力的问题，常用列方程求解【典型例题】例1：如下图，质量m1=0.1kg，电阻R1=0.3Ω，长度l=0.4m的导体棒ab横放在U型金属框架上。
框架质量m2=0.2kg，放在绝缘水平面上，与水平面间的动摩擦因数μ=0.2，相距0.4m的MM’、NN’相互平行，电阻不计且充足长。
电阻R2=0.1Ω的MN垂直于MM’。
整个装置处于竖直向上的匀强磁场中，磁感应强度B=0.5T。
垂直于ab施加F=2N的水平恒力，ab从静止开始无摩擦地运动，始终与MM’、NN’保持良好接触，当ab运动到某处时，框架开始运动。
设框架与水平面间最大静摩擦力等于滑动摩擦力，g取10m/s2.（1）求框架开始运动时、ab速度v的大小；（2）若ab开始运动到l=1m时，通过金属棒ab的电荷量q为多少（3）从ab开始运动到框架开始运动的过程中，MN上产生的热量Q=0.1J，求该过程Ab位移x的大小。
例2：如下图，充足长的的两光滑导轨水平放置，两条导轨相距为d，左端MN用阻值不计的导线相连，金属棒ab可在导轨上滑动，导轨单位长度的电阻为r0，金属棒ab的电阻不计。
整个装置处于竖直身下的匀强磁场中，磁场的磁感应随时间均匀增加，B=kt，其中k为常数。
金属棒ab 在水平外力的作用下，以速度v沿导轨向右做匀速运动t=0时，金属棒ab与MN相距非常近。
“单杆＋导轨”模型1. 单杆水平式（导轨光滑) 物理模型动态分析 设运动过程中某时刻棒的速度为v ，加速度为a ＝F m －错误!，a 、v 同向，随v 的增加,a 减小，当a ＝0时，v 最大，I ＝错误!恒定收尾状态 运动形式 匀速直线运动力学特征 a ＝0，v 最大，v m ＝错误! (根据F=F 安推出，因为匀速运动，受力平衡）电学特征I 恒定注：加速度a 的推导，a=F 合/m （牛顿第二定律），F 合=F —F 安,F 安=BIL ，I=E/R整合一下即可得到答案。
v 变大之后,根据 上面得到的a 的表达式，就能推出a 变小这里要注意，虽然加速度变小，但是只要和v 同向,就是加速运动，是a 减小的加速运动（也就是速度增加的越来越慢，比如1s 末速度是1，2s 末是5，3s 末是6，4s 末是6。
1 ，每秒钟速度的增加量都是在变小的)2。
单杆倾斜式(导轨光滑）物理模型动态分析 棒释放后下滑，此时a ＝g sin α，速度v ↑E＝BLv↑I＝错误!↑错误!F＝BIL↑错误!a↓，当安培力F＝mg sin α时，a＝0，v最大注：棒刚释放时,速度为0，所以只受到重力和支持力,合力为mgsin α收尾状态运动形式匀速直线运动力学特征a＝0，v最大，v m＝错误!（根据F=F安推出）电学特征I恒定【典例1】如图所示,足够长的金属导轨固定在水平面上，金属导轨宽度L＝1.0 m，导轨上放有垂直导轨的金属杆P，金属杆质量为m＝0。
1 kg，空间存在磁感应强度B＝0。
5 T、竖直向下的匀强磁场。
连接在导轨左端的电阻R＝3.0 Ω，金属杆的电阻r＝1。
0 Ω，其余部分电阻不计。
某时刻给金属杆一个水平向右的恒力F,金属杆P由静止开始运动，图乙是金属杆P运动过程的v－t图象，导轨与金属杆间的动摩擦因数μ＝0.5。
在金属杆P运动的过程中，第一个2 s内通过金属杆P的电荷量与第二个2 s内通过P的电荷量之比为3∶5。
