气缸体的检修

实训四气缸体与气缸盖变形的检修一、实训内容气缸体和气缸盖娈形引起的结合面平面度误差、曲轴主轴承座孔同轴度误差和气缸体(盖)螺纹孔损伤的检验、维修方法。

二、实训目的与要求该实训的主要目的是使学生掌握气缸体及气缸盖变形的检验方法，培养学生对厚薄规及平面度检验仪、内径千分尺等常用量具仪器的正确使用能力。

三、所需工具、仪器与设备（1）常用工具（2）直尺、厚薄规（或平面度检验仪）、曲轴主轴承座孔同轴度检验专用心轴。

四、安全与环保教育1、树立安全文明生产意识。

2、合理使用工具、量具及设备。

3、操作规范，安全、文明作业。

4、学生应穿工作服进行实习操作，工作场地应打扫清洁，机具摆放整齐。

五、构造、原理、作用、技术标准和检验、维修方法构造、原理、作用：（一）气缸体水冷发动机的气缸体和曲轴箱常铸成一体，可称为气缸体——曲轴箱，也可简称为气缸体。

气缸体上半部有一个或若干个为活塞在其中运动导向的圆柱形空腔，称为气缸。

下半部为支承曲轴的曲轴箱，其内腔为曲轴运动的空间。

作为发动机各个机构和系统的装配基体，气缸体本身应具有足够的刚度和强度。

1、结构型式分为三种：一般式气缸体：发动机的曲轴轴线与气缸体下表面在同一平面上的，如：492QA型发动机。

龙门式气缸体：将气缸体下表面移至曲轴轴线以下，CA6102型、奥迪100型JW型、桑塔纳JV型、YC6105Qc柴油机等。

隧道式气缸体：安装用滚动主轴承支承的组合式曲轴，2、加工要求：气缸工作表面由于经常与高温、高压的燃气相接触，且活塞在其中作高速往复运动，所以必须耐高温、耐磨损、耐腐蚀。

为了满足以上的要求，一般可以从气缸的材料、加工精度和结构等方面来采取措施。

例如，采用优质的合金铸铁作为气缸体的材料，气缸内壁按2级精度并经过珩磨加工，使其工作表面的粗糙度、形状和尺寸的精度都比较高。

3、冷却方式有两种：水冷、风冷。

汽车发动机上采用较多的是水冷却。

4、发动机气缸排列基本上有以下两种形式：单列式(直列式)：发动机的各个气缸排成一列，一般是垂直布置的。

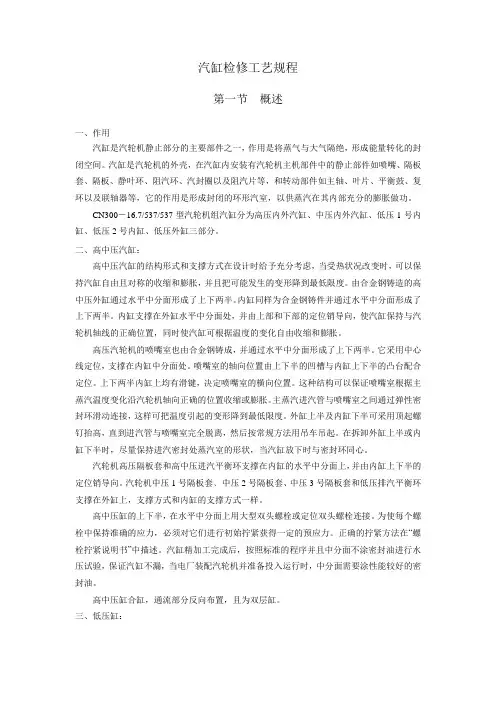

汽缸检修工艺规程第一节概述一、作用汽缸是汽轮机静止部分的主要部件之一，作用是将蒸气与大气隔绝，形成能量转化的封闭空间。

汽缸是汽轮机的外壳，在汽缸内安装有汽轮机主机部件中的静止部件如喷嘴、隔板套、隔板、静叶环、阻汽环、汽封圈以及阻汽片等，和转动部件如主轴、叶片、平衡鼓、复环以及联轴器等，它的作用是形成封闭的环形汽室，以供蒸汽在其内部充分的膨胀做功。

CN300－16.7/537/537型汽轮机组汽缸分为高压内外汽缸、中压内外汽缸、低压1号内缸、低压2号内缸、低压外缸三部分。

二、高中压汽缸：高中压汽缸的结构形式和支撑方式在设计时给予充分考虑，当受热状况改变时，可以保持汽缸自由且对称的收缩和膨胀，并且把可能发生的变形降到最低限度。

由合金钢铸造的高中压外缸通过水平中分面形成了上下两半。

内缸同样为合金钢铸件并通过水平中分面形成了上下两半。

内缸支撑在外缸水平中分面处，并由上部和下部的定位销导向，使汽缸保持与汽轮机轴线的正确位置，同时使汽缸可根据温度的变化自由收缩和膨胀。

高压汽轮机的喷嘴室也由合金钢铸成，并通过水平中分面形成了上下两半。

它采用中心线定位，支撑在内缸中分面处。

喷嘴室的轴向位置由上下半的凹槽与内缸上下半的凸台配合定位。

上下两半内缸上均有滑键，决定喷嘴室的横向位置。

这种结构可以保证喷嘴室根据主蒸汽温度变化沿汽轮机轴向正确的位置收缩或膨胀。

主蒸汽进汽管与喷嘴室之间通过弹性密封环滑动连接，这样可把温度引起的变形降到最低限度。

外缸上半及内缸下半可采用顶起螺钉抬高，直到进汽管与喷嘴室完全脱离，然后按常规方法用吊车吊起。

在拆卸外缸上半或内缸下半时，尽量保持进汽密封处蒸汽室的形状，当汽缸放下时与密封环同心。

汽轮机高压隔板套和高中压进汽平衡环支撑在内缸的水平中分面上，并由内缸上下半的定位销导向。

汽轮机中压1号隔板套﹑中压2号隔板套、中压3号隔板套和低压排汽平衡环支撑在外缸上，支撑方式和内缸的支撑方式一样。

高中压缸的上下半，在水平中分面上用大型双头螺栓或定位双头螺栓连接。

康明斯6BT5.9发动机气缸体检修要点作者：李雪卿来源：《科技视界》 2014年第15期李雪卿(中石化地球物理公司中原分公司，河南濮阳 457001）1 康明斯6BT5.9气缸体的结构康明斯6BT型车用柴油机的气缸体结构是龙门式气缸体，不镶气缸套(气缸套只供修理时用)，其刚度和强度较好。

气缸体是柴油机的骨架，是柴油机所有零件和附件如曲轴、凸轮轴、机油滤清器、油底壳、喷油泵等的装配基体。

柴油机工作时，要承受气体压力、往复惯性力和离心力的作用，这些力作用在气缸体和曲柄连杆机构的有关零件上，使它们受到压缩拉伸、弯曲和扭转等不同形式的载荷。

为了保证柴油机工作可靠、减少磨损、延长寿命，要求气缸体应该有足够的刚度和强度。

康明斯6BT5.9型车用柴油机气缸体用优质灰铸铁铸造，为了提高气缸的耐磨性，加入少量的合金元素如锰、硅、磷、硫等。

2 康明斯6BT5.9气缸体的技术参数3 气缸体的检修3.1 气缸体渗漏检查气缸体应无裂纹、砂眼等铸造缺陷，新气缸体和修补过的气缸体都必须经过气压或水压试验：试验压力不小于150kPa，不得渗漏。

３．２气缸体顶平面平面度检查可以用直尺和厚薄规检查气缸体上平面的平面度，采用“对角线检查法”进行检查。

如果平面度超出规定要求，可以采用磨削方法修复。

要求如下：全平面上平面度(mm) 0.075在任一Ф50.0的面积内平面度(mm) 0.01缸体后端面对曲轴轴承孔的垂直度(mm) 0.10镗削轴承孔时，曲轴轴承中心线与凸轮轴轴承的中心线的距离(mm) 139.736±0.065(仅指前端面)曲轴轴承孔中心线与缸体顶平面的距离(mm) 323.013±0.113４气缸的镗磨1）当柴油机的气缸出现拉伤、圆度、圆柱度超差或磨损到一定程度，在不超过修理极限尺寸时，可以进行镗磨(不镶缸套)，通过加级的修理方法继续使用，从而最大限度的发挥气缸体的利用率。

这种修理方法适用于气缸的磨损在极限尺寸内，通过测量选配相应的加级活塞镗磨而成，不需镶配气缸套。

拖拉机气缸体磨损的检修随着社会的进步，人们的生活水平的不断提高，每个农户的家里已经由原先的体力劳动改成机械化作业。

每家都有几台农用车。

而且有很多人已经掌握了一些汽车基本的维护和维修。

气缸体是发动机的基础件，也就相当于盖楼的地基是一样的，如果地基打得不好会发生坍塌。

如果气缸体的耗损愈限就会引起其它零件的快速损坏。

所以气缸体的技术标准严重影响发动机的性能。

很多初学者，也包括许多的有经验的修车老师傅，往往在检查的过程中对自己的检查结果持怀疑态度，也就是说自己不相信自己。

如果所测得的数据是通过科学的程序得来的，又对数据进行了科学的处理，那么我们有理由相信我们的检测结果是正确的。

下面就气缸体的检修介绍如下：一、工量具的准备1、游标卡尺150mm。

2、外径千分尺75-100mm。

3、内经百分表50-160mm。

4、气缸体。

5、盛满煤油的清洗盆。

6、干净的抹布或毛刷。

二、清洁气缸体1、把拆下来的气缸体放在清洁的油盆中进行清洗。

2、用铲刀清洁气缸体的上下表面积炭。

3、用抹布清洁气缸体缸筒的内表面和上、下两个加工表面。

4、用压缩空气的方法吹干净气缸体。

5、气缸体上安装气缸盖螺栓的盲孔的部位要彻底清洁干净油液和污物。

三、注意事项1、工量具不要落地。

2、清洁的煤油不要落地，要保持地面干净。

3、正确使用工量具，不要损坏工件。

四、气缸体的检验原理1、如何选择测量平面？上平面、中平面、下平面三个测量平面分别在什么地方？上平面在上止点；中平面在上、下止点之间；下止点在缸体下表面10mm处，也就是未磨损处。

经过磨损后每个断面由原来的圆形变成椭圆形。

3、如何表征每个平面上的变化？选两个方向上的直径d横和d纵。

二者之差值的一半来表征称之为圆度，用符号○来表示。

4、三个平面的圆度偏差最终用哪一个呢？选择数值最大的那个断面，作为该气缸的圆度误差。

5、为什么是选三个断面呢？选多了，虽然精确些，但精确程度与三个面相差较小，因此没有必要选取太多平面。

汽机轮检修规程第一章汽轮机本体检修第一节汽缸汽缸是汽轮机的壳体、喷嘴、隔板、静叶片、转子动叶片、轴封、汽封等都安装在它的内部，形成一个严密的汽室，既防止高压蒸汽外漏，又防止负压部分空气漏入。

它的外形粗看起来很复杂，但实际上是由直径不等的圆筒或球体组成的，仅在水平中分面剖成上下两半，以便安装内部各零件，最后用螺栓或紧圈将上下两半连成一体。

一、概述汽缸由前汽缸、中汽缸、后汽缸三部分组成，并用垂直法兰联接。

前汽缸用猫爪支承在前轴承座上，工作承力猫爪设置在前汽缸上半，下缸设有安装，检修用的安装猫爪。

下缸猫爪搭在横键上，横键固定在前轴承座上。

汽缸膨胀时，借横键推动轴承座作轴向移动。

横键内部有冷却水室，用凝结水带走猫爪传来的热量，保证支承面高度不因受热而改变，也能隔绝猫爪传热于轴承座，影响轴承座内的油质。

汽缸上部猫爪支承使汽缸水平中分面和转子中心处于同一高度，当猫爪受热膨胀时，能够保证汽缸洼窝中心线与转子中心线一致，提高了机组的安全可靠性。

缺点是上、下缸猫爪受力面需互换。

汽轮机全部安装完毕后进行猫爪支承面的转换，抽出安装垫块，以便下次检修再用。

机组很重，顶汽缸（或吊汽缸）要十分小心，力量过大，容易影响汽缸内部的径向间隙。

前汽缸水平中分面法兰高450mm，法兰宽180~210 mm，称为高窄法兰。

高窄法兰在启动和运行时不会产生较大的热应力，受热膨胀较快，无需法兰加热箱。

高窄法兰中分面大螺栓距汽缸中心近，可以改善螺栓工作时的密封应力。

前汽缸与前轴承座下设有垂直导向键。

前汽缸的蒸汽室和喷嘴室因进汽温度达到535℃，材质选用ZG15Cr2Mo1铸件。

汽缸本体因双列调节级后的蒸汽温度低于500℃，材质ZG20Cr2Mo或ZG15Cr2Mo1。

中分面紧固螺栓，高温区材质选用25Cr2Mo1VA,较低温区选用25Cr2Mo1VA或35Cr2MoA。

前汽缸调节级处上下半均设有测汽缸壁温测点（测汽缸外壁和内壁），左右法兰设测内外壁温测点，调节级处左右螺栓设有测温测点。

1康明斯6BT5.9气缸体的结构康明斯6BT型车用柴油机的气缸体结构是龙门式气缸体,不镶气缸套(气缸套只供修理时用),其刚度和强度较好。

气缸体是柴油机的骨架,是柴油机所有零件和附件如曲轴、凸轮轴、机油滤清器、油底壳、喷油泵等的装配基体。

柴油机工作时,要承受气体压力、往复惯性力和离心力的作用,这些力作用在气缸体和曲柄连杆机构的有关零件上,使它们受到压缩拉伸、弯曲和扭转等不同形式的载荷。

为了保证柴油机工作可靠、减少磨损、延长寿命,要求气缸体应该有足够的刚度和强度。

康明斯6BT5.9型车用柴油机气缸体用优质灰铸铁铸造,为了提高气缸的耐磨性,加入少量的合金元素如锰、硅、磷、硫等。

2康明斯6BT5.9气缸体的技术参数表16BT型车用柴油机气缸体主要结构参数表26BT型车用柴油机活塞基本参数3气缸体的检修3.1气缸体渗漏检查气缸体应无裂纹、砂眼等铸造缺陷,新气缸体和修补过的气缸体都必须经过气压或水压试验:试验压力不小于150kPa,不得渗漏。

3.2气缸体顶平面平面度检查可以用直尺和厚薄规检查气缸体上平面的平面度,采用“对角线检查法”进行检查。

如果平面度超出规定要求,可以采用磨削方法修复。

要求如下:全平面上平面度(mm)0.075在任一Ф50.0的面积内平面度(mm)0.01缸体后端面对曲轴轴承孔的垂直度(mm)0.10镗削轴承孔时,曲轴轴承中心线与凸轮轴轴承的中心线的距离(mm)139.736±0.065(仅指前端面)曲轴轴承孔中心线与缸体顶平面的距离(mm)323.013±0.1134气缸的镗磨1)当柴油机的气缸出现拉伤、圆度、圆柱度超差或磨损到一定程度,在不超过修理极限尺寸时,可以进行镗磨(不镶缸套),通过加级的修理方法继续使用,从而最大限度的发挥气缸体的利用率。

这种修理方法适用于气缸的磨损在极限尺寸内,通过测量选配相应的加级活塞镗磨而成,不需镶配气缸套。

2)镶配气缸套1说明:气缸套仅供修理时使用。

发动机缸体检查与维修发动机是汽车的核心组成部分，而缸体则是发动机的重要构件之一。

缸体起到固定发动机各个零部件的作用，并承受着高温高压的工作环境。

因此，定期检查和维修发动机缸体不仅能延长发动机的使用寿命，还能保证汽车的安全和稳定性。

一、发动机缸体检查1. 外观检查首先，对发动机缸体的外观进行检查。

仔细观察发动机缸体表面是否有裂纹、变形或漏油现象。

如果发现任何异常情况，需要及时采取措施修复或更换缸体。

2. 冷却系统检查发动机缸体在工作过程中会受到高温的影响，因此冷却系统的正常运行对缸体的保护至关重要。

检查冷却液的水位和质量，确保冷却系统没有漏水或堵塞的情况。

3. 压缩测试进行压缩测试是评估发动机缸体密封性的有效方法。

将压缩测试仪连接到汽缸中，通过检测压力的变化来判断缸体是否有气密性问题。

若测试结果显示压力存在异常，可能表明缸体密封不良，需要进行修复。

4. 摇动检查摇动发动机也是检查缸体状况的一种方法。

通过手动摇动发动机，观察是否有松动、异响或异常震动现象。

若发现缸体有动摇的情况，可能是缸盖或底盘连接处松动，需要及时进行检修。

二、发动机缸体维修1. 表面修整发动机缸体表面的平整度对于气密性和热传导性能至关重要。

如果发现缸体表面有划伤或磨损，可以使用砂轮或砂纸进行修整，使其平整度恢复到标准要求。

2. 缸套更换发动机缸套的磨损会导致缸体内汽缸与活塞之间的密封性下降，进而影响发动机的工作效率。

当发动机缸套磨损严重时，需要进行更换。

注意在更换缸套时要仔细检查缸套与缸体之间是否贴合完善，以保证密封性。

3. 缸体焊接当发动机缸体出现严重裂纹或变形时，可能需要进行焊接修复。

在进行焊接修复之前，需要彻底清洁焊接区域，采用适当的焊接工艺和材料进行修复。

修复后还需要进行再次检查，确保焊接处没有漏气或其他异常情况。

4. 润滑油检查与更换缸体内部需要定期更换润滑油，保证发动机正常运转。

在更换润滑油时，要注意选择适合发动机的合适品牌和型号，并按照规定的更换周期进行操作。

气缸常见故障的判断及维修技巧
1.好的气缸:
用手紧紧堵住气孔，然后用手拉活塞轴,拉的时候有很大的反向力，放的时候活塞会自动弹回原位；拉出推杆再堵住气孔，用手压推杆时也有很大的反向力，放的时候活塞会自动弹回原位。

2.坏的气缸:
拉的时候无阻力或力很小，放的时候活塞无动作或动作无力缓慢,拉出的时候有反向力但连续拉的时候慢慢减小；压的时候没有压力或压力很小，有压力但越压力越小。

3. 一般磁性开关是不容易坏的，但是我们在实际操作当中经常会遇到磁性开关不工作，没有信号输出的现象，这是因为磁性开关的位置安装发生了变化，导致其感应不到气缸中的磁铁，这就要求我们要经常检查它是否紧固。

我们不建议对气缸进行维修，但是有时为了应急使用，我们建议大家对气缸漏气、不动作、动作缓慢或串气的现象可以进行简单的维修。

首先使用卡簧钳将气缸尾部的的卡簧（螺丝）卸掉，将气缸活塞取出，活塞上面会有一个橡皮圈，一般气缸不动作、动作缓慢或串气都是由于这个橡皮圈磨损过多造成的，将橡皮圈取下，然后再将新的橡皮圈装上，最后将气缸缸体清洗干净并确保两个进气口通畅，一切OK后将缸体内壁擦少量的无杂质的黄油再将气缸尾部的的卡簧装好，这样修好以后一般还可以延长该气缸一年到二年的寿命。

设备在于保养，不在于维修，平时保养的好，就不会有维修。

1、爱护自己的设备，经常保养擦拭，保持清洁；
2、不超负荷使用设备，不违规使用设备；
3、出现故障要耐心排除，不能使用蛮力、暴力；
4、精细部件要维护认真，不能使用钝器或尖锐物件敲击顶戳设备；
5、易损件准备齐全，图纸更新速度快，都能大大缩短维修时限；
6、平时多多观察设备运行状况，预防设备故障出现。

GB3801-83汽车发动机气缸体与气缸盖修理技术条件中华人民共和国国家标准GB3801-83 UDC621.431.72.222.004.124本标准适用于国产往复活塞式汽车发动机铸铁及铝合金气缸体与气缸盖的修理。

其他汽车发动机气缸体与气缸盖可参照执行。

通过修理的气缸体与气缸盖应符合本标准的要求。

1技术要求1.1气缸体与气缸盖不应有油污、积炭、水垢及杂物。

1.2水冷式气缸体与气缸盖用3.5-4.5kgf/cm2的压力作连续5min水压试验,不得渗漏。

1.3汽油发动机气缸体上平面到曲轴轴承承孔轴线的距离,不小于原设计差不多尺寸0.40mm。

注:原设计是指制造厂和按规定程序批准的技术文件(下同〉。

1.4所有结合平面不应有明显的凸出、凹陷、划痕或缺损。

气缸体上平面和气缸盖下平面的平面度公差应符合表1的规定。

1.5气缸体曲轴、凸轮轴轴承承孔的同轴度公差应符合原设计规定。

凡能用减磨合金补偿同轴度误差的,以气缸体两端曲轴轴承承孔公共轴线为基准,所有曲轴轴承承孔的同轴度公差为0.15mm,以气缸体两端凸轮轴轴承承孔公共轴线为基准,所有凸轮轴轴承承孔的同轴度公差为ф0.15mm。

1.6气缸体后端面对曲轴两端轴承承孔公共轴线的端面全跳动不大于0.20mm。

1.7燃烧室容积不小于原设计最小极限值的95%。

同一台发动机的气缸盖燃烧室容积之差应符合原设计规定。

1.8气缸体、气缸盖各结合面经加工后的表面光洁度应不低于▽6。

1.9气缸盖上装火花塞或喷油嘴和预热塞的螺孔螺纹损害不多于一牙,气缸体与气缸盖上其他螺孔螺纹损害不多于两牙。

修复后的螺孔螺纹应符合装配要求。

各定位销、环孔及装配基准面的尺寸和形位公差应符合原设计规定。

1.10选用的气缸套、气门导管、气门座圈及密封件应符合相应的技术条件,并应满足本标准的有关装配要求。

1.11气门导管承孔内径应符合原设计尺寸或分级修理尺寸(见表2)。

气门导管与承孔的配合过盈一样为0.02-0.06mm。
