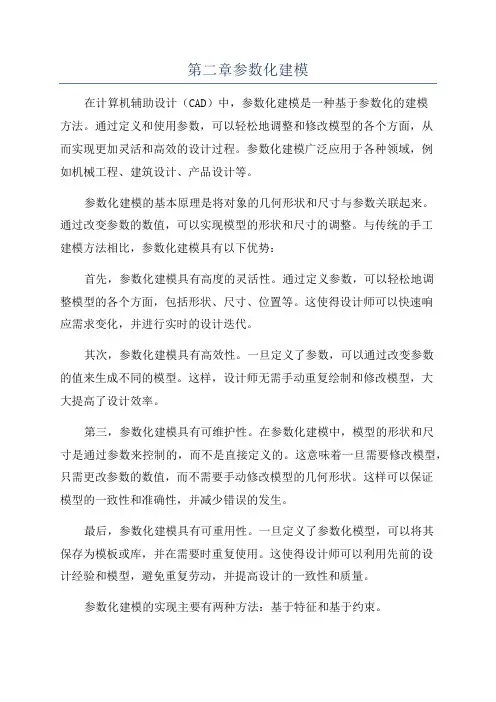

第二章参数化建模在计算机辅助设计(CAD)中,参数化建模是一种基于参数化的建模方法。
通过定义和使用参数,可以轻松地调整和修改模型的各个方面,从而实现更加灵活和高效的设计过程。
参数化建模广泛应用于各种领域,例如机械工程、建筑设计、产品设计等。
参数化建模的基本原理是将对象的几何形状和尺寸与参数关联起来。
通过改变参数的数值,可以实现模型的形状和尺寸的调整。
与传统的手工建模方法相比,参数化建模具有以下优势:首先,参数化建模具有高度的灵活性。
通过定义参数,可以轻松地调整模型的各个方面,包括形状、尺寸、位置等。
这使得设计师可以快速响应需求变化,并进行实时的设计迭代。
其次,参数化建模具有高效性。
一旦定义了参数,可以通过改变参数的值来生成不同的模型。
这样,设计师无需手动重复绘制和修改模型,大大提高了设计效率。
第三,参数化建模具有可维护性。
在参数化建模中,模型的形状和尺寸是通过参数来控制的,而不是直接定义的。
这意味着一旦需要修改模型,只需更改参数的数值,而不需要手动修改模型的几何形状。
这样可以保证模型的一致性和准确性,并减少错误的发生。
最后,参数化建模具有可重用性。
一旦定义了参数化模型,可以将其保存为模板或库,并在需要时重复使用。
这使得设计师可以利用先前的设计经验和模型,避免重复劳动,并提高设计的一致性和质量。
参数化建模的实现主要有两种方法:基于特征和基于约束。
基于特征的方法是使用CAD软件的特征工具来构建参数化模型。
特征是模型中的几何元素,例如线、圆、矩形等。
通过定义特征的参数,可以实现模型的形状和尺寸的调整。
此外,在基于特征的方法中,还可以使用特征的关系和依赖来控制模型的几何约束和行为,例如垂直、平行、相等等。
基于约束的方法是使用约束工具来构建参数化模型。
约束是模型中的关系和条件,例如距离、角度、对称等。
通过定义约束,可以限制模型的几何形状和行为。
此外,在基于约束的方法中,还可以使用约束系统来解决模型的几何关系和约束,从而生成与约束一致的模型。

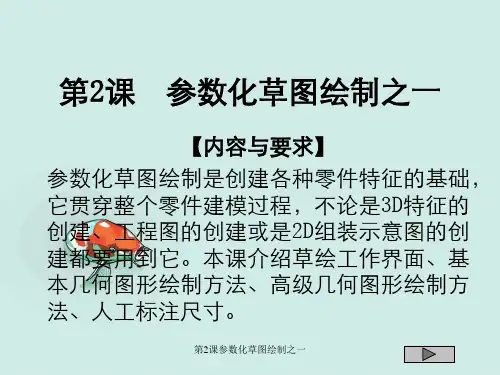

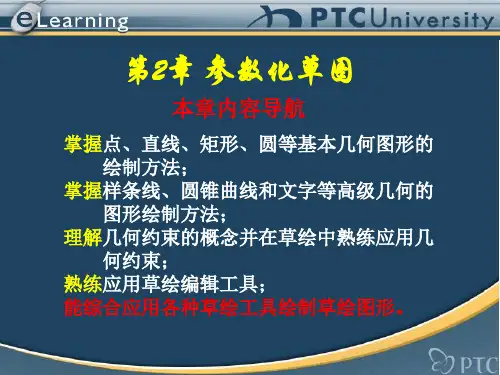

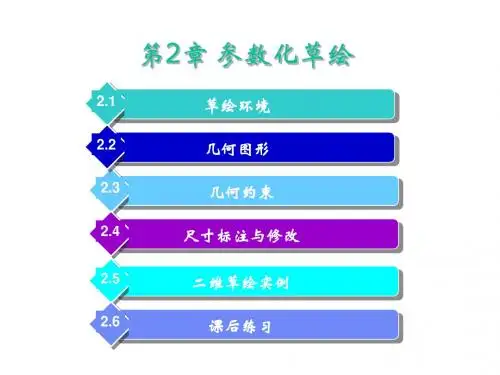

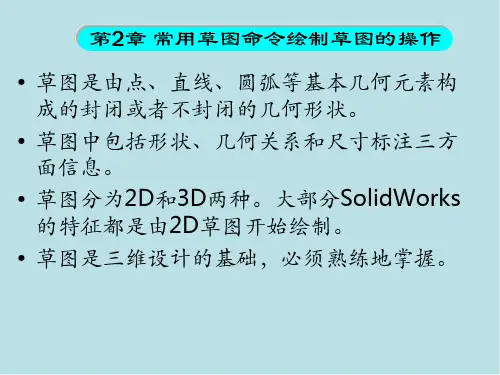

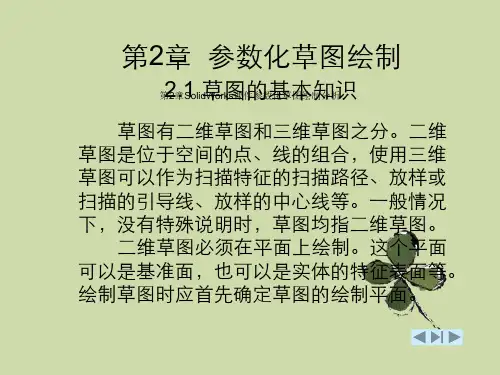

第二章参数化草图绘制之一学习目的:了解草图绘制的作用掌握P r o/E中常用的草图绘制方法掌握草图的修改掌握约束在草图绘制中的作用学习重点:P r o/E中常用的草图绘制方法草图的修改方法约束在草图绘制中的作用2.1草绘工作界面2.2基本图形的绘制在P r o/E系统中,基本图形包括了直线、矩形、圆、圆弧、过渡圆弧、样条曲线、点和坐标和文字特征等,这些基本图形是绘制复杂图形的基础。
1.直线直线绘制包括了实线和中心线,实线通过两点来确定一条直线,中心线是一条长度无限的直线2. 矩形矩形的起始点与终点为矩形的对角线上的点,即绘制一个矩形只需指定两个对角线上的点的位置即可。
3. 圆4. 圆弧起第二缩线绘制直线图例绘制中心线起点终点 伸缩线绘制的矩形绘制同心圆伸缩线原始圆完成圆的绘制 完成后的椭圆起点伸缩线绘制椭圆5. 过渡圆角包括过渡圆角和过渡椭圆角。
起点第二点伸缩线第三点(圆上的点)完成后的圆通过三点绘制圆弧伸缩线 原始圆弧起点完成圆 的绘制终点 绘制同心圆弧利用中心/端点画弧伸缩线 圆弧中心移动光标圆弧 起点 圆弧终点完成圆弧的绘制绘制锥形圆弧伸缩线 起点终点完成锥形圆弧的绘制6. 样条曲线样条曲线是将一些任意点用光滑的曲线连接起来的所形成的一条任意曲线。
注意:绘制样条曲线时,一般只用三点即可(包括两端点)。
可以通过修改来获得所需形状。
7. 点和坐标系8.文字特征通过文本特征对话框来确定文字特征的基本属性。
创建过渡圆角第一条直线第二条直线角过渡圆角创建过渡椭圆角第一条直线第二条直线角过渡圆角创建样条曲线第四个点第一个点 第二个点第三个点创建点特征点击 这里创建 的点2.3尺寸修改双击尺寸即可修改。
2.4草图约束草图绘制实例上机一:创建一个新文件并配置相关文件,练习课本截面草图的绘制,熟练各种命令。
实例1:绘制正六边形实例2:绘制圆盘。
第1 章Solidworks 设计基础1 填空题(1) SolidWorks 一向很关注中国市场,从2001plus 由版本开始,增加了中国国标(GB) 标注。
(2) SolidWorks 模型由零件、装配体和工程图组成,它们的文件格式分别为*.sldprt 、*.sldasm 、*.slddrw 。
(3) SolidWorks 的操作非常灵活,运用一些技巧更能够大大提高设计效率。
要想旋转模型,除了使用【旋转视图】之外,更快捷的方法是中键拖动。
(4) 如果想放大模型使之整屏显示,单击 F 热键。
(5) SolidWorks 的模板有两个存放地址,分别是\data\template 和\lang\chinese-simplified\tutorial 。
2 选择题(1) SolidWorks 是原创的三维实体建模软件。
(A) UNIX (B) Windows (C) Linix(2) SolidWorks 中使用快捷方式复制对象时,应按下以下哪个热键。
(A) Ctrl (B) Shift (C) Alt(3) 以下选项中,由SolidWorks 第一个推出,并获得美国专利。
(A) 三维建模(B) 参数化设计(C) 特征管理器FeatureManager(4) SolidWorks 是市面上的主流三维软件之一,能够与绝大多数CAD 软件进行格式转换,以下哪种格式不能被读取?(A) EXB (B) IGES (C)DWG(5) SolidWorks 的图标使用起来很方便,并且可以根据实际要求来定制,当要将一类图标命令(目前没有显示)调出来使用,以下哪种方法不能作到。
(A) 在图标栏的空白区域右击,从中选择(B) 选择下拉菜单【工具】︱【自定义】命令,从中选择(C) 选择下拉菜单【工具】︱【选项】命令,从中选择3 判断题(1) eDrawing 需要在SolidWorks 环境下运行。
Х(2) SolidWorks 不能生成DWG 文件。
