UG 第3章_参数化草图

UG的参数化建模方法UG是集CAD/CAE/CAM为一体的一款软件，是由美国EDS公司出品。

人们把它广泛的应用于汽车制造、模具加工、航空航天、机械零件制造等领域。

UG NX具有很强的参数变量设计与编辑能力，为零部件的快速、高效的设计提供软件支持，也为实现零件的系列化建模提供帮助。

标签：建模；设计；参数化；UG1 参数化建模概念参数化建模技术是UG软件的精华，是CAD技术的发展方向之一。

在整个产品开发过程中，Unigraphics提供给设计人员强大的设计功能。

但怎样才能使产品之间在设计过程中产生关联，以实现产品的各零部件间的协同变化、快速修改，提高产品设计的效率，减少设计人员的工作量，这些都可以通过参数设计来实现。

参数是设计过程中的核心。

参数化设计也可称为尺寸驱动，是指参数化模型的所有尺寸，部分或全部使用相应的表达式或其他方式指定，而不需要给出指定具体数值的方法。

参数化设计是可以修改若干个参数，由UG NX自动完成表达式中或与之相关联的其他参数的改变，从而方便的修改了一条曲线、一个轮廓，甚至生成新的同类型模型。

其本质是在保持原有图形的拓扑关系不变的基础上，通过修改图形的尺寸（即几何信息），而实现产品的系列化设计。

2 参数化建模分类对产品进行设计建模的基础是对产品的了解程度。

只有在了解了产品的结构特性及产品的设计意图为基础上，才能更好的对产品设计和建模。

设计时要根据零件产品的结构特性，设计出零件各个部分的拓扑关系，最终把设计者的设计意图通过UG的参数化工具反映到零件产品的设计建模中。

设计过程是一项很艰巨的任务，从提出设计方案到最终完成要经历漫长的积累，这期间还要不断的修改。

因此，从这个意义上讲，建模的过程就是不断修改的过程。

利用UG进行参数化设计的优势就是能够方便的对产品模型进行修改，减少设计人员的劳动量，提高产品设计效率。

2.1 使用表达式进行参数化建模表达式是UG中进行参数化设计的一个非常重要的手段。

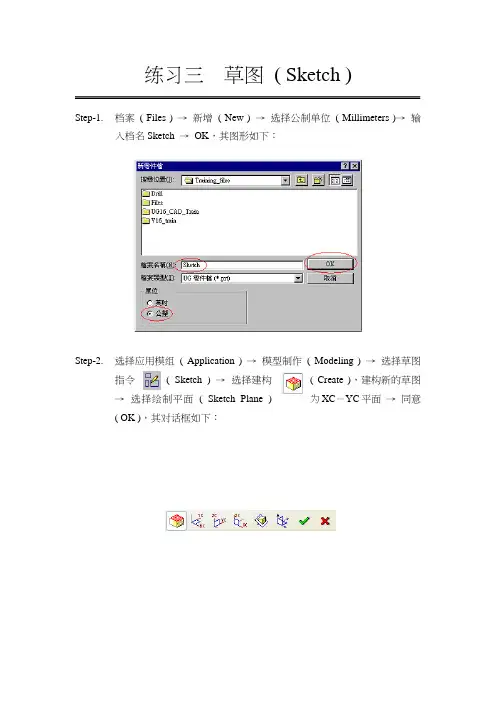

练习三草图( Sketch )Step-1. 档案( Files ) →新增( New ) →选择公制单位( Millimeters )→输入档名Sketch →OK，其图形如下：Step-2. 选择应用模组( Application ) →模型制作( Modeling ) →选择草图指令( Sketch ) →选择建构( Create )，建构新的草图→选择绘制平面( Sketch Plane ) 为XC－YC平面→同意( OK )，其对话框如下：Step-3. 使用基本曲线( Basic Curve ) 绘制大略曲线形状，其图形如下：Step-4.选择约束 ( Constrains ) →尺寸约束( Dimensional )→选取草图曲线进行尺寸约束，其尺寸数值如下图( A＝10，B＝42，C＝76，D＝95，E＝110 )：P1 L1Step-5. 选取延伸体( Extruded Body ) →选取曲线→同意( OK ) →方向和距离( Direction & Distance ) →接受预设方向( Accept DefaultDirection ) →起始距离( Start distance )＝0，终止距离( End distance )＝90 →同意( OK ) →建构( Create )。

其图形如下：Step-6. 选择草图指令( Sketch ) →选择建构( Create )，建构新的草图→选择绘制平面( Sketch Plane ) →选取P1平面→同意( OK ) →选取L1为水平参考线→同意( OK )，其图形如下：Step-7. 使用矩形功能( Rectangle ) 绘制矩形曲线，其图形如下：Step-8. 选择约束 ( Constrains ) →尺寸约束( Dimensional )→选取草图曲线进行尺寸约束，其尺寸数值如下图( F＝64，G＝10，H＝4 )：Step-9. 选取延伸体( Extruded Body ) →选取曲线→同意( OK ) →方向和距离( Direction & Distance ) →反转预设方向( Reverse DefaultDirection ) →起始距离( Start distance )＝0，终止距离( End distance )＝20 →同意( OK ) →减除( Subtract )。

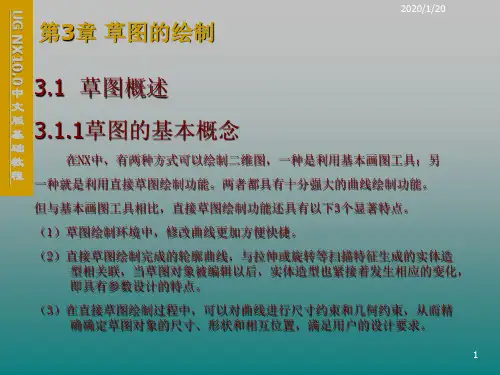

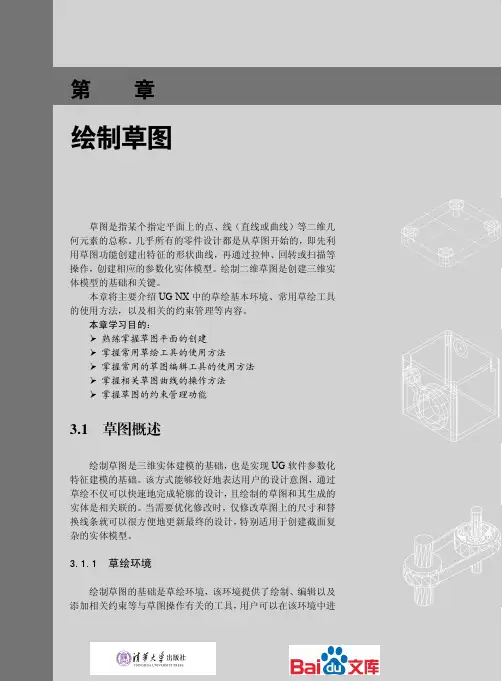

第3章绘制草图草图是指某个指定平面上的点、线（直线或曲线）等二维几何元素的总称。

几乎所有的零件设计都是从草图开始的，即先利用草图功能创建出特征的形状曲线，再通过拉伸、回转或扫描等操作，创建相应的参数化实体模型。

绘制二维草图是创建三维实体模型的基础和关键。

本章将主要介绍UG NX中的草绘基本环境、常用草绘工具的使用方法，以及相关的约束管理等内容。

本章学习目的：熟练掌握草图平面的创建掌握常用草绘工具的使用方法掌握常用的草图编辑工具的使用方法掌握相关草图曲线的操作方法掌握草图的约束管理功能3.1 草图概述绘制草图是三维实体建模的基础，也是实现UG软件参数化特征建模的基础。

该方式能够较好地表达用户的设计意图，通过草绘不仅可以快速地完成轮廓的设计，且绘制的草图和其生成的实体是相关联的。

当需要优化修改时，仅修改草图上的尺寸和替换线条就可以很方便地更新最终的设计，特别适用于创建截面复杂的实体模型。

3.1.1 草绘环境绘制草图的基础是草绘环境，该环境提供了绘制、编辑以及添加相关约束等与草图操作有关的工具，用户可以在该环境中进，系统将打开【创建草图】对话框。

用户可以通过该对话框指定相应的草图工作平面，进入草绘环境，如图图3-1 进入草绘环境当完成草图绘制后，单击【直接草图】工具栏中的【完成草图】按钮，或者在绘图区的空白处单击鼠标右键，并在打开的快捷菜单中选择【完成草图】选项，即可退出草绘环境，如图3-2所示。

3.1.2 指定草图平面绘制草图的前提是指定草图的工作平面，草图中要绘制的所有几何元素都将在这个平面内完成。

草图平面的使用频率较高，是草绘建模中最重要的特征之一。

在【直接草图】工具栏中单击【草图】按钮，系统将打开【创建草图】对话框。

该对话框提供了【在平面上】和【基于路径】两种指定草图平面的方法，现分别介绍如下。

1．在平面上在平面上是指以平面为参考面指定所需的草图平面。

在【平面方法】下拉列表框中，UG 提供了以下三种指定草图平面的方式。

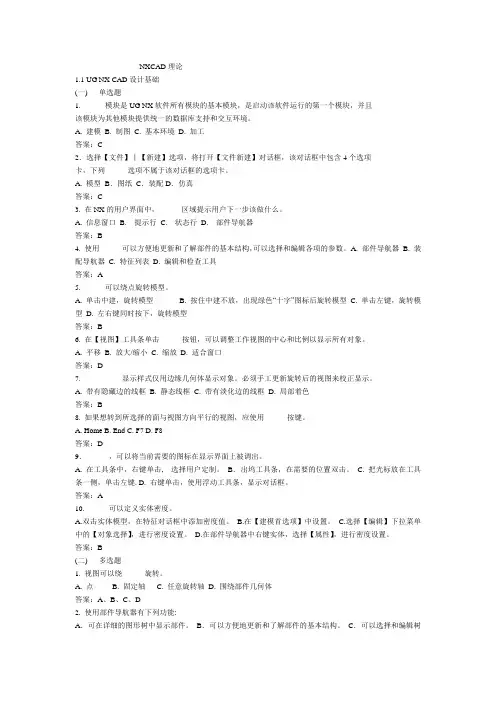

NXCAD理论1.1 UG NX CAD设计基础(一) 单选题1. ______模块是UG NX软件所有模块的基本模块，是启动该软件运行的第一个模块，并且该模块为其他模块提供统一的数据库支持和交互环境。

A. 建模B. 制图C. 基本环境D. 加工答案：C2．选择【文件】︱【新建】选项，将打开【文件新建】对话框，该对话框中包含4个选项卡，下列______选项不属于该对话框的选项卡。

A. 模型B．图纸C．装配D．仿真答案：C3. 在NX的用户界面中，______区域提示用户下一步该做什么。

A. 信息窗口B. 提示行C. 状态行D. 部件导航器答案：B4. 使用______可以方便地更新和了解部件的基本结构，可以选择和编辑各项的参数。

A. 部件导航器B. 装配导航器 C. 特征列表D. 编辑和检查工具答案：A5. ______可以绕点旋转模型。

A. 单击中建，旋转模型B. 按住中建不放，出现绿色“十字”图标后旋转模型C. 单击左键，旋转模型D. 左右键同时按下，旋转模型答案：B6. 在【视图】工具条单击______按钮，可以调整工作视图的中心和比例以显示所有对象。

A. 平移B. 放大/缩小C. 缩放D. 适合窗口答案：D7. ______ 显示样式仅用边缘几何体显示对象。

必须手工更新旋转后的视图来校正显示。

A. 带有隐藏边的线框B. 静态线框C. 带有淡化边的线框D. 局部着色答案：B8. 如果想转到所选择的面与视图方向平行的视图，应使用______按键。

A. HomeB. EndC. F7D. F8答案：D9．______，可以将当前需要的图标在显示界面上被调出。

A. 在工具条中，右键单击, 选择用户定制。

B．出坞工具条，在需要的位置双击。

C. 把光标放在工具条一侧，单击左键. D. 右键单击，使用浮动工具条，显示对话框。

答案：A10. ______可以定义实体密度。

A.双击实体模型，在特征对话框中添加密度值。

UG参数化设计教程UG参数化设计是指在UG软件中，通过定义和关联参数来设计产品模型的过程。

参数可以是尺寸、位置、角度以及其他相关的特征，通过改变参数的数值，可以自动更新整个产品模型。

与传统的非参数化设计相比，参数化设计具有更高的灵活性和可扩展性。

参数化设计的基本思想是将设计中可能变化的要素抽象为参数，并使用公式、关联以及条件来定义它们之间的关系。

通过这种方式，当一个参数的值发生变化时，与之相关的其他参数和特征也会相应地改变。

这种关联关系可在UG软件中进行设置和管理。

UG软件中的参数化设计通常包括以下几个步骤：1.参数定义：根据设计需求，识别并定义需要参数化的要素。

例如，产品的长度、宽度、高度以及其他关键尺寸等。

2.参数关联：通过公式或关联设置，将参数之间的关系进行定义。

例如，当产品长度和宽度改变时，相应地调整产品的高度。

3.参数限制：设置参数的取值范围或限制条件，以确保设计的合理性和可行性。

4.参数应用：将参数应用到产品模型中，并进行设计验证和优化。

通过改变参数的数值，可以自动更新整个产品模型。

5.参数管理：对参数进行管理和控制，包括参数的命名、分类、单位以及其他相关属性的设置。

以下是一个UG参数化设计的实例：假设我们需要设计一个可调节高度的书桌。

首先，我们可以将书桌的长度、宽度、高度以及桌腿的数量等要素进行参数化定义。

然后，通过设置参数之间的关系，例如当书桌的长度和宽度改变时，调整书桌的高度和桌腿的数量。

同时，设置参数的限制条件，例如书桌的高度在一定的范围内调整。

通过参数化设计，我们可以在UG软件中灵活地调整和修改书桌的尺寸和高度，根据客户的要求进行个性化设计。

而且，当一个参数的值发生变化时，与之相关的其他参数和特征也会自动更新，减少了重复设计的工作量。

总之，UG参数化设计是一种灵活且高效的设计方法，能够提高设计的灵活性和变通性，减少设计和修改所需的时间和成本。

通过定义和关联参数，可以快速响应市场需求，根据不同的客户要求进行定制化设计。
