款奥迪A轿车L发动机故障码

汽车故障码大全和解决方法汽车故障码是指在汽车的自检系统检测到车辆出现故障时所显示的一组数字和字母代码。

这些代码是由汽车制造商制定的，每个代码都代表着一个特定的故障。

在汽车出现故障时，人们可以通过读取故障码来确定具体的问题，并进行相应的修复。

以下是几个常见的汽车故障码：1. P0101 - 进气道空气流量计电路无信号2. P0300 - 多缸间隙混乱3. P0420 - 三元催化转化器效率低4. P0500 - 车速信号故障5. P0700 - 自动变速器控制系统故障在查看故障码时，首先需要一个汽车故障码读取器。

这些读取器可以在汽车零部件店或在线商店中购买。

一旦找到了故障码，接下来就是解决问题。

以下是一些常见的解决方法：1. P0101 - 进气道空气流量计电路无信号可能的问题是空气流量计本身损坏或电路故障。

建议检查空气流量计的电路，查看电路是否存在断路、短路等故障。

如果电路正常，可以考虑更换进气道空气流量计。

2. P0300 - 多缸间隙混乱这个故障码通常说明火花塞、点火线圈或点火模块存在某些问题。

建议检查火花塞、点火线圈和点火模块是否损坏，如果需要更换可向车辆维修店寻求帮助。

3. P0420 - 三元催化转化器效率低可能是由于三元催化器本身的损坏或排气系统存在某些问题导致。

建议检查排气系统是否存在漏气或其他损坏，并更换必要的部件，如需要更换三元催化器，可向车辆维修店咨询。

4. P0500 - 车速信号故障如果故障码是由于车速传感器本身损坏或电路故障导致，建议检查车速传感器的电路是否存在断路、短路等故障。

如果电路正常，可以考虑更换车速传感器本身。

5. P0700 - 自动变速器控制系统故障可能是由于变速器本身的损坏或控制系统存在某些问题导致。

建议检查变速器本身是否存在损坏，并对变速器控制系统进行检查和诊断，更换必要的部件。

需要注意的是，不同品牌和型号的汽车可能使用的故障码不同，因此在解决故障时需要了解具体的故障码含义和解决方法。

汽车故障码大全和解决方法故障码是汽车发动机和系统的一种诊断方法，可以帮助车主更加准确地定位和解决车辆故障。

故障码在车辆出现故障时，可以通过汽车自带的诊断仪器来读取，在读取出来后，需要通过相关的解决方法来修复故障。

以下是一些常见的汽车故障码及其解决方法：P0010：进气凸轮轴位置（A）活塞位置调节电路故障。

如果您遇到这个故障码，说明是您车辆的调节电路出现了故障。

解决方案是您需要检查进气凸轮轴的位置以及调节电路的相关部分，更换需要修复的部分。

P0300：随机 / 多缸故障 - 检测故障汽缸。

如果您的车辆发现这个故障，说明汽车多缸的部分出现问题。

解决问题的方法是，在汽车的诊断仪上检测汽缸的位置与数量，然后逐个检测缸体，查看是否有机油泄漏、积碳过多等现象，必要时还需要修复喷油嘴。

P0440：蒸发排放系统故障。

如果您的汽车提示您出现这个故障码，那么您的汽车可能存在着一个蒸发排放系统的问题。

解决方案是您需要检查蒸发排放系统相关部分，是否存在部分损坏、损耗等现象，需要更换损坏的部分。

P0171：系统过贫或离子比过高。

如果您的汽车出现这个故障码，那么您的汽车可能存在着一个过贫或离子比过高的问题。

解决方案是您需要检查混合气供电系统，确保混合气供电系统封闭性良好，如果必要的话需要进行进气管、喷油器的清洗等。

P0128：汽车发动机温度过低。

如果您的汽车发现这个故障码，那么您的汽车可能存在着一个发动机温度过低的问题。

解决方案是您需要检查汽车的机冷器、水泵、冷却风扇等相关部分，确保水泵的出水口与进水口符合规范，冷却风扇能正常运转。

总结起来，故障码的出现可以帮助我们更好地定位到汽车故障，并且能更好地解决车辆故障。

汽车故障码的解决需要根据具体的情况来进行，车主们可以根据以上常见的故障码和解决方法来检查和修复车辆故障。

如果故障不是很明显，建议您到专业的汽车修理机构进行维修。

◆文/辽宁 张利 穆永堂2020款奥迪A6L 启停系统报警故障现象一辆2020款奥迪A6L(C8)，搭载DLZ型3.0T V6发动机，VIN码为LFV6A24K9K313****，行驶了50 000km，车况良好，无事故维修历史。

据车主反映，该车行驶途中仪表台上突然出现“自动启停系统故障”的报警提示信息，同时发动机故障灯和驻车制动警告灯点亮(图1)。

由于当时正值夏天，在去维修厂的路上一直开着空调和音响，行驶至半路上仪表显示电能故障，最后发动机熄火抛锚，被拖回店里进行检修。

图1 故障车仪表台上显示的故障信息故障诊断与排除检修前首先了解一下2020款奥迪A6L的系统架构，该车型是在传统汽车架构基础上经过再设计而来，与奥迪A8L(DS)一样，属于轻度混合动力，采用了48V与12V双供电体系，其中主电网为48V。

2020款奥迪A6L的48V电气系统部件连接关系如图2所示。

由于加入了48V电网，系统重新分配了2个接线代码，分别是40和41，其供电线缆采用紫罗兰色，比较容易区分，其线路图如图3所示。

接车后首先连接原厂诊断电脑，发现在多个系统中存有多个故障码(图4)：U046900-启动机/发电机控制单元信号不可信；C11CBF0-12V车载电网无法低置；U11230-数据总线接收到故障值；P0A7D00-混合动力/高电压蓄电池充电电平低；P0B2900-混合动力/高电压蓄电池深度放电；P1B1600-混合动力蓄电池未识别到外部充电。

通过数据流读取发电机C29版本信息，进而查询原厂技术公告，发现有CCA001-组合仪表中的提示信息：“车载电网 - 故障”，诊断地址码 0001 和/或 0021 中的故障存储器记录与故障车高度类似，详见图5。

张利(本刊编委会委员)知名汽修专家，大连新之荣奥迪专业服务公司创始人。

自幼酷爱汽车，汽车制造专业毕业后扎根一线十多年。

曾任奥迪4S店技术总监，系统接受了奥迪国内外全套培训。

汽车故障码查询大全P0000；没有故障P0100；空气流量计线路不良P0101；空气流量计线路不良P0102；空气流量计线路输入电压太低P0103；空气流量计线路输入电压太高P0104；空气流量计线路间歇故障P0105；进气压力感知器线路不良P0106；进气压力感知器线路不良P0107；进气压力感知器输入电压太低P0108；进气压力感知器输入电压太高P0109；进气温度感知器线路不良或进气压力感知器线路间歇不良P0110；进气温度感知器线路间歇性不良P0111；进气温度感知器线路不良P0112；进气温度感知器线路电压太低P0113；进气温度感知器线路输入电压太高P0114；进气温度感知器线路间歇故障P0115；引擎水温感知器线路不良P0116；引擎水温感器不良P0117；引擎水温感知器电压太低P0118；引擎水温感知器电压太高P0119；引擎水温感知器线路间歇故障P0120；节气门位置感知器线路不良P0121；节气门位置感知器不良P0122；节气门位置感知器信号电压太低P0123；节气门位置感知器信号电压太高P0124；节气门位置感知器线路间歇故障P0125；水温感知器感测进入闭环回路控制时间太长P0126；引擎水温感知器电压值不稳定P0130；右侧前氧感知器线路（02B1-S1）P0131；右侧前氧感知器信号低（02B1-S1）P0132；右侧前氧感知器信号高（02B1-S1）P0133；右侧前氧感知器反应太慢（02B1-S1）P0134；右侧前氧感知器反应次数太少或无作用（02B1-S1）P0135；右侧前氧感知器加热线路不良（02B1-S1）P0136；右侧后气感器线路（02B1-S1）P0137；右侧后氧感知器信号低（02B1-S1）P0138；右侧后氧感知器信号高（02B1-S1）P0139；右侧后氧感知器反应太慢（02B1-S1）P0140；右侧后氧感知器反应次数太少或无作用（02B1-S1）P0141；右侧后氧感知器加热线路故障（02B1-S1）P0142；含氧感知器线路故障（02B1-S1）P0143；含氧感知器电压太低（02B1-S1）P0144；含氧感知器电压太高（02B1-S1）P0145；含氧感知器反应太慢（02B1-S1）P0146；含氧感知器无作用反数太少（02B1-S1）P0147；含氧感知器加热线路不良（02B1-S1）P0150；左侧前氧感知器线路（02B1-S1）P0151；左侧前氧感知器信号低（02B1-S1）P0152；左侧前氧感知器信号高（02B1-S1）P0153；左侧前氧感知器反应太慢（02B1-S1）P0154；左侧前氧感知器反应次数太少（02B1-S1）P0155；左侧前氧感知器加热线路不良（02B1-S1）P0156；左测后氧感知器线路不良（02B1-S1）P0157；左侧后氧感知器电压太低（02B1-S1）P0158；左侧后氧感知器电压太高（02B1-S1）P0159；左侧后氧感知器反应太慢（02B1-S1）P0160；左侧后氧感知器反应次数太少或无作用（02B1-S1）P0161；左侧后氧感知器加热线路不良（02B1-S1）P0162；含氧感知器线路不良（02B1-S1）P0163；含氧感知器电压太低（02B1-S1）P0164；含氧感知器电压太高（02B1-S1）P0165；含氧感知器反应太慢（02B1-S1）P0166；含氧感知器扫应次数太少或无作用于（02B1-S1）P0167；右侧燃油加热线路不良（02B1-S1）P0170；右侧燃油修正不良（B1）P0171；右侧混合比太稀（B1）P0172；右侧混合比太浓（B1）P0173；左侧燃油修正失效P0174；左侧混合比太稀（B2）P0175；左侧混合比太浓（B2）P0176；燃料含水量感知器线路故障P0177；燃料含水量感知器故障P0178；燃料含水量感知器线路电压太低P0179；燃料含水量感知器线路电压太高P0180；燃油温度感知器A线路失效P0181；燃油温度感知器A故障P0182；燃料温度感知器A线路电压太低P0183；燃料温度感知器A线路电压太高P0184；燃油温度感知器A线路间歇故障P0185；燃油温度感知器B线路失效P0186；燃油温度感知器B故障P0187；燃料温度感知器B线路电压太低P0188；燃料温度感知器B线路电压太高P0189；燃油温度感知器B线路间歇故障P0190；燃油压力感知器线路失效P0191；燃油压力感知器故障P0192；燃油压力感知器线路电压太低P0193；燃油压力感知器线路电压太高P0194；燃油压力感知器线路间歇故障P0195；引擎机油温度感知器故障P0196；引擎机油温度感知器不良P0197；引擎机油温度感知器线路电压太低P0198；引擎机油温度感知器线路电压太高P0199；引擎机油温度感知器线路间歇故障P0200；喷油嘴控制线路故障P0201；第1缸喷油嘴控制线路失效P0202；第2缸喷油嘴控制线路失效P0203；第3缸喷油嘴控制线路失效P0204；第4缸喷油嘴控制线路失效P0205；第5缸喷油嘴控制线路失效P0206；第6缸喷油嘴控制线路失效P0207；第7缸喷油嘴控制线路失效P0208；第8缸喷油嘴控制线路失效P0209；第9缸喷油嘴控制线路失效P0210；第10缸喷油嘴控制线路失效P0211；第11缸喷油嘴控制线路失效P0212；第12缸喷油嘴控制线路失效P0213；1号冷启动喷油嘴控制线路不良P0214；2号冷启动喷油嘴控制线路不良P0215；引擎限速断油电磁阀控制线路失效P0216；喷油正时控制线路失效P0217；引擎处于过热状态P0218；变速箱处于过热状态P0219；引擎转速超过设定值P0220；节气门感知器或节气门开关B线路故障或汽油泵继电器控制线路不良P0221；节气门感知器或节气门开关B故障P0222；节气门感知器或节气门开关B信号电压太低P0223；节气门感知器或节气门开关B信号电压太高P0224；节气门感知器或节气门开关B线路间歇故障P0225；节气门感知器或节气门开关C线路失效P0226；节气门感知器或节气门开关C故障P0227；节气门感知器或节气门开关C信号电压太低P0228；节气门感知器或节气门开关C信号电压太高P0229；节气门感知器或节气门开关C线路间歇故障P0230；汽油泵初级线路电压太低P0231；汽油泵次数线路电压太低P0232；汽油泵次数线路电压太高P0233；汽油泵次数线路间歇故障P0234；引擎增压系统故障P0235；涡轮增压器压力感知器A线路失效P0236；涡轮增压器压力感知器A线路故障P0237；涡轮增压器压力感知器A信号太低P0238；涡轮增压器压力感知器A信号太高P0239；涡轮增压器压力感知器B线路失效P0240；涡轮增压器压力感知器B故障P0241；涡轮增压器压力感知器B信号太低P0242；涡轮增压器压力感知器B信号太高P0243；涡轮增压排气控制电磁阀A控制线路失效P0244；涡轮增压排气控制电磁阀A故障P0245；涡轮增压排气控制电磁阀A信号电压太低P0246；涡轮增压排气控制电磁阀A信号电压太高P0247；涡轮增压排气控制电磁阀B控制线路失效P0248；涡轮增压排气控制电磁阀B故障P0249；涡轮增压排气控制电磁阀B信号电压太低P0250；涡轮增压排气控制电磁阀B信号电压太高P0251；柴油引擎A组喷射泵凸轮或转子失效P0252；柴油引擎A组喷射泵凸轮或转子电压值不正确P0253；柴油引擎A组喷射泵凸轮或转子电压太低P0254；柴油引擎A组喷射泵凸轮或转子电压太高P0255；柴油引擎A组喷射泵凸轮或转子间歇故障P0256；柴油引擎B组喷射泵凸轮或转子失效P0257；柴油引擎B组喷射泵凸轮或转子电压值不正确P0258；柴油引擎B组喷射泵凸轮或转子电压太低P0259；柴油引擎B组喷射泵凸轮或转子电压太高P0260；柴油引擎B组喷射泵凸轮或转子间歇故障P0261；第1缸喷油嘴线路电压太低P0262；第1缸喷油嘴线路电压太高P0263；第1缸运转时动力不平衡P0264；第2缸喷油嘴线路电压太低P0265；第2缸喷油嘴线路电压太高P0266；第2缸运转时动力不平衡P0267；第3缸喷油嘴线路电压太低P0268；第3缸喷油嘴线路电压太高P0269；第3缸运转时动力不平衡P0270；第4缸喷油嘴线路电压太低P0271；第4缸喷油嘴线路电压太高P0272；第4缸运转时动力不平衡P0273；第5缸喷油嘴线路电压太低P0274；第5缸喷油嘴线路电压太高P0275；第5缸运转时动力不平衡P0276；第6缸喷油嘴线路电压太低P0277；第6缸喷油嘴线路电压太高P0278；第6缸运转时动力不平衡P0279；第7缸喷油嘴线路电压太低P0280；第7缸喷油嘴线路电压太高P0281；第7缸运转时动力不平衡P0282；第8缸喷油嘴线路电压太低P0283；第8缸喷油嘴线路电压太高P0284；第8缸运转时动力不平衡P0285；第9缸喷油嘴线路电压太低P0286；第9缸喷油嘴线路电压太高P0287；第9缸运转时动力不平衡P0288；第10缸喷油嘴线路电压太低P0289；第10缸喷油嘴线路电压太高P0290；第10缸运转时动力不平衡P0291；第11缸喷油嘴线路电压太低P0292；第11缸喷油嘴线路电压太高P0293；第11缸运转时动力不平衡P0294；第12缸喷油嘴线路电压太低P0295；第121缸喷油嘴线路电压太高P0296；第12缸运转时动力不平衡P0297；进气温度信号一直没有变化P0300；引擎曾经有多缸失火现象P0301；第1缸曾经失火P0302；第2缸曾经失火P0303；第3缸曾经失火P0304；第4缸曾经失火P0305；第5缸曾经失火P0306；第6缸曾经失火P0307；第7缸曾经失火P0308；第8缸曾经失火P0309；第9缸曾经失火P0310；第10缸曾经失火P0311；第11缸曾经失火P0312；第12缸曾经失火P0320；引擎转速信号线路（分电盘点火系统）P0321；引擎转速信号线路电压值不正确（分电盘点火系统）P0322；引擎转速信号中断（分电盘点火系统）P0323；引擎转速信号间歇（分电盘点火系统）P0325；1号爆震感知器线路P0326；1号爆震感知器故障P0327；1号爆震感知器信号电压太低P0328；1号爆震感知器信号电压太高P0329；1号爆震感知器线路间歇故障P0330；2号爆震感知器线路失效P0331；2号爆震感知器电压值不正确P0332；2号爆震感知器电压太低P0333；2号爆震感知器电压太高P0334；2号爆震感知器间歇故障P0335；曲轴位置感知器A线路失效P0336；曲轴位置感知器A电压值不正确P0337；曲轴位置感知器A线路电压太低P0338；曲轴位置感知器A线路电压太高P0339；曲轴位置感知器A线路间歇故障P0340；凸轮轴位置感知器线路失效P0341；凸轮轴位置感知器电压值不正确P0342；凸轮轴位置感知器线路电压太低P0343；凸轮轴位置感知器线路电压太高P0344；凸轮轴位置感知器线路间歇故障P0350；点火线圈一次/二次线路失效P0351；点火线圈A一次/二次线路失效P0352；点火线圈B一次/二次线路失效P0353；点火线圈C一次/二次线路失效P0354；点火线圈D一次/二次线路失效P0355；点火线圈E一次/二次线路失效P0356；点火线圈F一次/二次线路失效P0357；点火线圈G一次/二次线路失效P0358；点火线圈H一次/二次线路失效P0359；点火线圈I一次/二次线路失效P0360；点火线圈J一次/二次线路失效P0361；点火线圈K一次/二次线路失效P0362；点火线圈L一次/二次线路失效P0370；点火正时高参考信号A失效P0371；点火正时高参考信号A接收太多脉冲P0372；点火正时高参考信号A接收太少脉冲P0373；点火正时高参考信号A间歇性不稳定P0374；点火正时高参考信号A信号中断P0375；点火正时高参考信号B失效P0376；点火正时高参考信号B接收太多脉冲P0377；点火正时高参考信号B接收太少脉冲P0378；点火正时高参考信号B间歇性不稳定P0379；点火正时高参考信号B信号中断P0380；预热塞A线路失效P0381；预热塞指示灯线路失效P0382；EGR废气再循环系统故障P0385；曲轴位置感知器B线路失效P0386；曲轴位置感知器B电压值不正确P0387；曲轴位置感知器B线路电压太低P0388；曲轴位置感知器B线路电压太高P0389；曲轴位置感知器线路间歇故障P0390；正时皮带打滑或有跳齿现象P0391；第1组高压线圈低压线路不良P0392；第2组高压线圈线路不良P0393；第3组高压线圈线路不良P0394；第4组高压线圈线路不良P0395；第5组高压线圈线路不良P0396；第6组高压线圈线路不良P0400；EGR废气再循环系统流量控制失效P0401；EGR废气再循环系统流量控制太低（阻塞）P0402；EGR废气再循环系统流量控制太大（泄露）P0403；EGR废气再循环电磁阀线路不良P0404；EGR废气再循环电磁阀线路电压值不正确P0405；EGR废气再循环感知器A电压太低P0406；EGR废气再循环感知器A电压太高P0407；EGR废气再循环感知器B电压太低P0408；EGR废气再循环感知器B电压太高P0410；二次空气喷射系统失效P0411；二次空气喷射系统流量值不正确P0412；二次空气喷射系统流量电磁阀A线路失效P0413；二次空气喷射系统流量电磁阀A线路断路P0414；二次空气喷射系统流量电磁阀A线路短路P0415；二次空气喷射系统流量电磁阀B线路失效P0416；二次空气喷射系统流量电磁阀B线路断路P0417；二次空气喷射系统流量电磁阀B线路短路或EGR温度感知器讯号电压太低P0418；EGR温度感知器讯号电压太高或二次空气喷射继电器A线路故障P0419；二次空气喷射继电器B线路故障P0420；右侧触媒系统净化效能太低（B1）P0421；右侧触媒系统净化效能太低（B1）暖车时）P0422；右侧主触媒系统净化效能太低（B1）P0423；右侧触媒转换器达温度时净化效能降低（B1）P0424；右侧触媒转换器工作温度太低（B1）P0430；左侧触媒系统净化效能低于净化范围（B2）P0431；暖车时左侧触媒转换器净华效能降低（B2）P0432；左侧主触媒转换器净化效能低（B2）P0433；左侧触媒转换器效能太低（B2）P0434；左侧触媒转换器工作温度太低（B2）P0440；燃油蒸气控制系统不良或燃油蒸气系统侦测出少量泄漏P0441；燃油蒸气控制系统油气流量值不正确或无油气流动P0442；燃油蒸气控制系统检测出少量油气泄漏P0443；碳罐控制电磁阀线路失效P0444；燃油蒸气控制系统碳罐电磁阀线路断路P0445；燃油蒸气控制系统碳罐电磁阀线路短路P0446；燃油蒸气控制系统通风电磁阀线路故障P0447；燃油蒸气控制系统通风电磁阀线路断路P0448；燃油蒸气控制系统通风电磁阀线路短路P0449；燃油蒸气控制系统通风电磁阀线路故障P0450；燃油蒸气控制系统压力感知器线路不良P0451；燃油蒸气控制系统压力感知器电压值不正确P0452；燃油蒸气控制系统压力感知器电压太低P0453；燃油蒸气控制系统压力感知器电压太高P0454；燃油蒸气控制系统压力感知器间歇故障P0455；燃油蒸气控制系统的检测出大量泄漏P0460；燃油油量感知器线路故障P0461；燃油油量感知器线路电压值不正确P0462；燃油油量感知器线路电压太低P0463；燃油油量感知器线路电压太高P0464；燃油油量感知器线路间歇故障P0465；燃油蒸气流量感知器线路失效P0466；燃油蒸气流量感知器电压值不正确P0467；燃油蒸气流量传感器电压太低P0468；燃油蒸气流量传感器电压太高P0469；燃油蒸气流量感知器间歇故障P0470；排气压力感知器线路故障P0471；排气压力感知器电压值不正确P0472；排气压力感知器电压太低P0473；排气压力感知器电压太高P0474；排气压力感知器间歇故障P0475；排气压力控制阀失效P0476；排气压力控制阀电压值不正确P0477；排气压力控制阀电压太低P0478；扰气压力控制阀电压太高P0479；排气压力控制阀间歇故障P0480；1号冷却风扇控制线路故障P0481；2号冷却风扇控制线路故障P0482；2号冷却风扇控制线路故障P0483；冷却风扇控制自检故障P0484；冷却风扇工作电流过大P0485；冷却风扇电源或搭铁线路故障P0498；动力转向压力开关信号不良P0499；P/N开关信号不良P0500；车速感知器线路失效P0501；车速感知器线路电压值不正确P0502；车速感知器电压太低P0503；车速感知器线路间歇性故障或电压太高P0505；怠速控制系统故障P0506；引擎怠速低于设定值P0507；引擎怠速高于设定值P0510；节气门感知器怠速开关线路失效P0520；引擎机油压力/开关线路故障P0521；引擎机油压力/开关故障P0522；引擎机油压力/开关信号过低P0523；引擎机油压力/开关信号过高P0530；A/C冷媒压力感知器线路失效P0531；A/C冷媒压力感知器线路电压值不正确或冷媒量不足P0532；A/C冷媒压力感知器线路电压太低P0533；A/C冷媒压力感知器线路电压太高P0534；冷气系统有冷媒泄漏P0550；动力转向油压感知器线路失效P0551；动力转向油压感知器线路电压值不正确P0552；动力转向油压感知器线路电压太低P0553；动力转向油压感知器线路电压太高P0554；动力转向油压感知器线路间歇故障P0560；电瓶电压太高或太低P0561；电瓶电压不稳定P0562；电瓶电压太低P0563；电瓶电压太高P0565；定速控制系统作用信号不良P0566；定速控制系统取消信号不良P0567；定速控制系统恢复作用信号不良P0568；定速控制系统设定信号不良P0569；定速控制系统滑行信号不良P0570；定速控制系统加速信号不良P0571；定速控制系统刹车开关A线路故障P0572；定速控制系统刹车开关A线路电压太低P0573；定速控制系统刹车开关A线路电压太高P0574；定速控制系统线路失效P0575；定速控制系统线路失效P0576；定速控制系统线路失效P0577；定速控制系统线路失效P0578；定速控制系统刹车开关线路失效P0579；定速控制系统刹车开关线路电压太低P0580；定速控制系统刹车开关线路电压太高P0600；PCM电脑序列资料传输失效P0601；ECM电脑记忆体失效或EPROM不良P0602；ECM电脑控制模组程式错误码或ECM电脑记忆程式未设定P0603；ECM电脑非挥发性记忆体失效或ECM电脑活性存取记忆体失效或ECM电脑记忆体重新设定（电源曾经中断）P0604；ECM电脑RAM失效P0605；ECM电脑唯读记忆体失效或ECM电脑EEPROM失效P0606；ECM电脑内部印刷线路接点断路或ECM电脑程式处理错误或微处理器不良P0608；控制电脑输出车速信号A线路故障P0609；控制电脑输出车速信号B线路故障P0620；发电机控制线路故障P0621；发电机充电指示灯L控制线路故障P0622；发电机磁场控制线路故障P0650；故障指示灯控制线路故障P0654；引擎转速输出信号线路故障P0655；引擎HOT-LAMP输出线路故障P0656；燃油油量信号输出线路故障P0700；变速箱控制系统故障P0701；变速箱电脑控制系统电压不正确P0702；变速箱控制系统电路故障P0703；扭力变换接合器输入线路不良或扭力变换接合器TCC刹车开关线路失效P0704；空档开关线路失效P0705；变速箱档位感知器线路失效P0706；变速箱档位感知器电压值不正确P0707；变速箱档位感知器线路电压太低P0708；变速箱档位感知器线路电压太高P0709；变速箱档位感知器线路间歇故障P0710；变速箱油温感知器线路失效P0711；变速箱油温感知器线路电压值不正确P0712；变速箱油温感知器线路电压太低P0713；变速箱油温感知器线路电压太高P0714；变速箱油温感知器线路间歇故障P0715；变速箱输入轴转速感知器线路故障P0716；变速箱输入轴转速感知器线路电压值不正确P0717；变速箱输入轴转速感知器信号中断P0718；变速箱输入轴转速感知器间歇故障P0719；扭力变换接合器/刹车开关B电压太低P0720；变速箱输出轴转速感知器线路失效P0721；变速箱输出轴转速感知器故障P0722；变速箱输出轴转速感知器信号中断P0723；变速箱输出轴转速感知器间歇故障P0724；扭力变换接合器/刹车开关B电压太高P0725；引擎转速感知器线路失效P0726；引擎转速感知器线路电压值不正确P0727；引擎转速感知器没有讯号输出P0728；引擎转速感知器线路间歇故障P0730；变速箱齿轮比或档位不正确P0731；变速箱1档齿轮比不正确P0732；变速箱2档齿轮比不正确P0733；变速箱3档齿轮比不正确P0734；变速箱4档齿轮比不正确P0735；变速箱5档齿轮比不正确P0736；变速箱倒档齿轮比不正确P0740；扭力变换接合器电磁阀控制线路失效P0741；扭力变换接合器电磁阀控制线路故障或扭力变换离合器卡住常开位置P0742；扭力变换离合器卡住接合位置P0743；扭力变换接合器电磁阀控制线路短路或断路P0744；扭力变换接合器电磁阀控制线路间歇故障P0745；变速箱压力控制电磁阀失效P0746；变速箱压力控制电磁阀故障或卡住在全关位置P0747；变速箱压力控制电磁阀卡在全开位置P0748；变速箱压力电磁阀线路故障P0749；变速箱压力控制电磁阀间歇故障P0750；换档电磁阀A失效P0751；换档电磁阀A工作不良或卡在全关位置P0752；换档电磁阀A卡在全开位置P0753；换档电磁阀A短路或断路P0754；换档电磁阀A间歇故障P0755；换档电磁阀B失效P0756；换档电磁阀B工作不良或卡在全关位置P0757；换档电磁阀B卡在全开位置P0758；换档电磁阀B短路或断路P0759；换档电磁阀B间歇故障P0760；换档电磁阀C失效P0761；换档电磁阀C工作不良或卡在全关位置P0762；换档电磁阀C卡在全开位置P0763；换档电磁阀C短路或断路P0764；换档电磁阀C间歇故障P0765；换档电磁阀D失效P0766；换档电磁阀D工作不良或卡在全关位置P0767；换档电磁阀D卡在全开位置P0768；换档电磁阀D短路或断路P0769；换档电磁阀D间歇故障P0770；换档电磁阀E失效P0771；换档电磁阀E工作不良或卡在全关位置P0772；换档电磁阀E卡在全开位置P0773；换档电磁阀E短路或断路P0774；换档电磁阀E间歇故障P0780；变速箱无法换档P0781；1-2档无法换档P0782；2-3档无法换档P0783；3-4档无法换档P0784；4-5档无法换档P0785；换档正时控制电磁阀失效P0786；换档正时控制电磁阀工作不良P0787；换档正时控制电磁阀电压太低P0788；换档正时控制电磁阀电压太高P0789；换档正时控制电磁阀间歇故障P0790；档位切换开关线路失效P0801；倒档抑制控制线路故障P0803；1档升4档电磁阀失效P0804；1档升4档指示灯控制线路故障P1000；EEC-VM电脑无法与OBD系统连接P1001；EVAP碳罐电磁阀控制线路电压太低P1002；EVAP碳罐电磁阀控制线路电压太高P1011；第1缸喷油嘴控制线路短路搭铁（电压太低）P1012；第1缸喷油嘴控制线路电源线短路（电压太低）P1021；第2缸喷油嘴控制线路短路搭铁（电压太低）P1022；第2缸喷油嘴控制线路电源线短路（电压太低）P1031；第3缸喷油嘴控制线路短路搭铁（电压太低）P1032；第3缸喷油嘴控制线路电源线短路（电压太低）P1039；车速信号错误P1041；第4缸喷油嘴控制线路短路搭铁（电压太低）P1042；第4缸喷油嘴控制线路电源线短路（电压太低）P1051；刹车开关信号错误P1051；第5缸喷油嘴控制线路短路搭铁（电压太低）P1052；第5缸喷油嘴控制线路电源线短路（电压太低）P1061；第6缸喷油嘴控制线路短路搭铁（电压太低）P1062；第6缸喷油嘴控制线路电源线短路（电压太低）P1100；空气流量感知器信号间歇性不良P1100；大气压力感知器线路不良P1101；空气流量感知器信号值超过范围P1101；喷油嘴/EVAP控制电晶体不良P1102；IAC/Tcc风扇继电器控制电晶体P1103；涡轮增压器排气控制致动器失效P1104；涡轮增压器排气控制电磁阀失效P1105；燃油压力控制电磁阀失效或大气压力感知器故障（NISSAN）P1106；进气压力感知器线路曾出现短暂过高电压P1107；进气压力感知器线路曾出现短暂过低电压P1108；大气压力感知器讯号线电压太高P1111；进气压力感知器线路曾出现短暂过高电压或系统正常（FORD）P1112；进气温度感知器信号间歇性不良（FORD）或进气压力感知器线路曾出现短暂过低电压（GM）P1114；水温感知器线路曾出现短暂过低电压P1115；水温感知器线路曾出现短暂过高电压P1116；引擎水温感知器信号间歇性不良P1117；引擎水浊感知器信号间歇性不良P1120；节气门位置感知器与空气流量感知器信号不一致（FORD）或节气门感知器线路曾出现短暂过高电压（GM）P1122；节气门感知器线路曾出现短暂过低电压P1124；节气门位置感知器信号测试错误P1125；节气门位置感知器信号间歇性不良或辅助节气门感知器系统线路操作不良（GM）P1127；在作KOER测试时，加热式含氧感知器没作用P1128；加热式含氧感知器信号交换P1129；加热式含氧感知器信号交换P1130；触媒前含氧感知器线路不良，燃料回馈控制系统正常（B1）P1132；触媒前含氧感知器线路不良，且感知器讯号指示浓度混合比（B1）P1133；含氧感知器（包括热线式含氧感知器）线路或感知本身不良或电压值超过电脑设定值P1134；含氧感知器（包括热线式含氧感知器）线路或感知本身不良或电压值超过电脑设定值P1135；点火开关讯号间歇性不良或电压值不正确P1137；触媒后含氧感知器线路不良，感知器讯号指示稀混合比（B1）P1138；触媒后含氧感知器线路不良，且感知器讯号指示浓混合比（B1）P1150；触媒后含氧感知器线路不良，但燃料回馈控制系统正常（B2）P1151；触媒后含氧感知器线路不良，且感知器讯号指示稀混合比（B2）P1152；触媒后含氧感知器线路不良，且感知器讯号指示浓混合比（B2）P1157；触媒后含氧感知器线路不良，且感知器讯号指示浓混合比（B2）P1158；触媒后含氧感知器线路不良，且感知器讯号指示浓混合比（B2）P1162；主含氧感知线路不良P1163；主含氧感知器电压变化过慢P1164；主含氧感知器不良P1165；主含氧感知器不良P1167；主含氧感知器加热不良P1168；主含氧感知器LABEL输入过低P1169；主含氧感知器LABEL输入过高P1170；混合比太浓/太稀/漏气/漏油或加热式含氧感知器输出电压无变化（FORD）P1171；加速增浓时混合比太稀P1172；空气流量计讯号电压值不正确，以致于混合比调整太稀P1173；空气流量计讯号电压值不正确，以致于混合比调整太浓P1187；机油温度感知器线路电压太低。

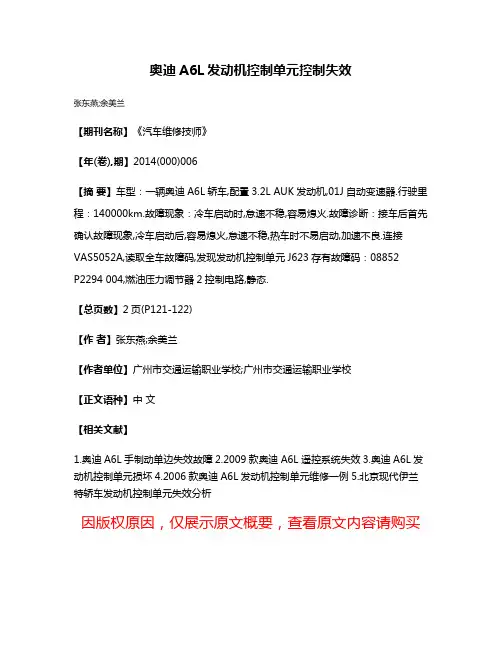

奥迪A6L发动机控制单元控制失效
张东燕;余美兰
【期刊名称】《汽车维修技师》
【年(卷),期】2014(000)006
【摘要】车型：一辆奥迪A6L轿车,配置3.2L AUK发动机,01J自动变速器.行驶里程：140000km.故障现象：冷车启动时,怠速不稳,容易熄火.故障诊断：接车后首先确认故障现象,冷车启动后,容易熄火,怠速不稳,热车时不易启动,加速不良.连接VAS5052A,读取全车故障码,发现发动机控制单元J623存有故障码：08852
P2294 004,燃油压力调节器2控制电路,静态.
【总页数】2页(P121-122)
【作者】张东燕;余美兰
【作者单位】广州市交通运输职业学校;广州市交通运输职业学校
【正文语种】中文
【相关文献】
1.奥迪A6L手制动单边失效故障
2.2009款奥迪A6L 遥控系统失效
3.奥迪A6L发动机控制单元损坏
4.2006款奥迪A6L发动机控制单元维修一例
5.北京现代伊兰特轿车发动机控制单元失效分析
因版权原因，仅展示原文概要，查看原文内容请购买。

汽车故障码范围
汽车故障码是指汽车电脑系统记录的错误代码，通常由数字和字母组成。

这些故障代码可以帮助技师快速定位车辆故障并进行维修。

在汽车维修行业中，故障码范围被广泛使用，并在不同品牌和型号的汽车上具有不同的含义。

以下是一些常见的汽车故障码范围及其含义：
P0001-P0099——燃油和空气辅助排放系统
P0100-P0199——空气流量和空气温度传感器
P0200-P0299——燃料喷射电路和点火电路
P0300-P0399——发动机失火或不规则运行问题
P0400-P0499——废气再循环系统
P0500-P0599——车辆速度控制和车速传感器
P0600-P0699——车辆控制模块，传感器和电路
P0700-P0799——变速器控制系统
P0800-P0899——离合器控制电路
P0900-P0999——传感器电路问题
P1000-P1099——制造商特定代码
当您的车辆出现故障时，技术人员将使用扫描工具读取故障码，并根据故障码范围确定车辆存在的问题。

要确保您的汽车处于良好的工作状态，定期进行维修和保养，并及时处理任何故障码。

- 1 -。

汽车故障码大全汽车故障码是指车辆发生故障时，通过车载诊断系统（OBD）检测到的故障代码。

这些代码可以帮助车主和技师快速准确地定位和修复故障，是汽车维修保养中非常重要的参考依据。

下面将为大家介绍一些常见的汽车故障码及其含义，希望能对大家有所帮助。

P0101 质量空气流量传感器电路/性能问题。

这个故障码通常表示质量空气流量传感器检测到的空气流量与理想值不一致。

可能的原因包括空气滤清器堵塞、传感器故障或是进气道泄漏。

及时检查和更换故障部件是解决问题的关键。

P0300 发动机多缸失火。

这个故障码表明车辆发动机出现了多缸失火的情况。

失火可能是由于点火系统故障、燃油系统问题或是气缸压缩不足引起的。

需要仔细检查点火线圈、火花塞、燃油喷射器等部件，确保其工作正常。

P0420 催化转化器效率低。

当车辆的催化转化器效率低时，OBD系统会产生这个故障码。

催化转化器可能受损或是过热，也可能是由于氧传感器故障引起的。

及时检修这些部件可以避免进一步的损坏。

P0562 系统电压过低。

这个故障码表示车辆的电气系统电压低于正常值。

可能的原因包括电瓶故障、发电机故障或是电路短路。

及时检查电气系统并更换故障部件是解决问题的关键。

P0700 传输控制系统故障。

这个故障码通常表示车辆的传输控制系统检测到了故障。

可能的原因包括传感器故障、电路问题或是传输控制模块故障。

对传输系统进行全面检查是解决问题的关键。

总结。

汽车故障码是车辆发生故障时非常重要的诊断信息，能够帮助车主和技师快速准确地定位和修复故障。

然而，仅仅依靠故障码并不能完全确定故障原因，需要结合实际情况进行综合判断。

因此，在遇到故障码时，建议及时前往专业的汽车维修机构进行检修，以确保车辆安全和性能。

希望本文介绍的常见故障码及其含义能够对大家有所帮助，谢谢阅读！。

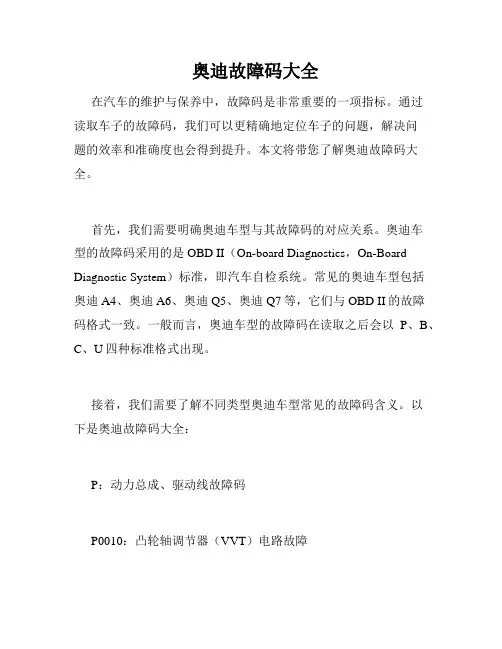

奥迪故障码大全在汽车的维护与保养中，故障码是非常重要的一项指标。

通过读取车子的故障码，我们可以更精确地定位车子的问题，解决问题的效率和准确度也会得到提升。

本文将带您了解奥迪故障码大全。

首先，我们需要明确奥迪车型与其故障码的对应关系。

奥迪车型的故障码采用的是OBD II（On-board Diagnostics，On-Board Diagnostic System）标准，即汽车自检系统。

常见的奥迪车型包括奥迪A4、奥迪A6、奥迪Q5、奥迪Q7等，它们与OBD II的故障码格式一致。

一般而言，奥迪车型的故障码在读取之后会以P、B、C、U四种标准格式出现。

接着，我们需要了解不同类型奥迪车型常见的故障码含义。

以下是奥迪故障码大全：P：动力总成、驱动线故障码P0010：凸轮轴调节器（VVT）电路故障P0100：质量/空气流量（MAF）故障P0116：冷却水温度传感器电路范围/性能P0120：油门位置（TP）传感器“1”电路故障P0201-P0204：喷油器控制线路不良B：车身故障码B0001-B0002：空气袋故障B0028：左前卫生间动作指令故障B0033：右前卫生间动作指令故障B1061：HVAC无法校准C：底盘故障码C0020-C0021：左/右前轮速传感器电路不良C0040-C0041：左/右前轮传输信号间歇性故障C0045：右后车速传感器故障C0050：轮速信号失踪U：网络故障码U0073：CAN总线通信故障U0100：无法与电控模块通信U0126：失去通讯与EPS模块（电动助力转向）通信除了上述列举的故障码以外，还有很多奥迪车型的故障码需要注意。

例如，奥迪Q7 3.0柴油发动机常见的故障码有P2002、P2463等，它们涉及到DPF（柴油颗粒过滤器）或SCR（尿素催化剂）等排放相关的部件。

如果车子出现这些故障码，建议尽快前往修理厂检查。

总之，了解奥迪故障码大全是保障汽车维护与保养质量的必要条件。

奥迪故障代码大全好好看奥迪故障代码大全０００００没有查询到任何故障００００１制动器控制单元００００２变速器控制单元００００３控制单元００２２４碟型天线需要重新校准００２３７ＡＢＳ电磁阀：左前〔Ｎ５９〕００２３８ＡＢＳ电磁阀：右前〔Ｎ５８〕００２３９ＡＢＳ电磁阀：左后〔Ｎ５７〕００２４０ＡＢＳ电磁阀：右后〔Ｎ５６〕００２４１驱动防滑压力调节阀〔Ｎ２３８〕００２４２发动机节气门阀〔Ｎ２３７〕００２４３发动机制动器００２４４ＡＢＳ阀供应电压：右前＋左后００２４５ＡＢＳ阀供应电压：左前＋右后００２４６ＡＢＳ阀接地：右前＋左后００２４７ＡＢＳ阀接地：左前＋右后００２４８变速器开关〔Ｅ２０６〕００２５０分动器开关〔Ｅ２０７〕００２５４驱动防滑调节错误００２５５ＡＢＳ电磁阀００２５７ＡＢＳ进油阀：左前〔Ｎ１０１〕００２５８电磁阀１：〔Ｎ８８〕００２５９ＡＢＳ进油阀：右前〔Ｎ９９〕００２６０电磁阀２：〔Ｎ８９〕００２６１进油阀：ＡＢＳ后部〔Ｎ１０３〕００２６２电磁阀３：〔Ｎ９０〕００２６３变速器００２６４电磁阀４：〔Ｎ９１〕００２６５ＡＢＳ出油阀：左前〔Ｎ１０２〕００２６６电磁阀５：〔Ｎ９２〕００２６７ＡＢＳ出油阀：右前〔Ｎ１００〕００２６８电磁阀６：〔Ｎ９３〕００２６９ＡＢＳ出油阀：后部〔Ｎ１０４〕００２７０电磁阀７：〔Ｎ９４〕００２７１参见维修组１００２７３ＡＢＳ进油阀：右后〔Ｎ１３３〕００２７４ＡＢＳ进油阀：左后〔Ｎ１３４〕００２７５ＡＢＳ出油阀：右后〔Ｎ１３５〕００２７６ＡＢＳ出油阀：左后〔Ｎ１３６〕００２７７ＡＢＳ进油阀／出油阀：左前〔Ｎ１３７〕００２７８ＡＢＳ主阀：〔Ｎ１０５〕００２７９差速锁阀－１－：〔Ｎ１２５〕００２８０差速锁阀－２－：〔Ｎ１２６〕００２８１车速传感器〔Ｇ６８〕００２８２节气门位置调节器〔Ｖ６０〕００２８３ＡＢＳ转速传感器：左前〔Ｇ４７〕００２８４ＡＢＳ进油阀／出油阀：右前〔Ｎ１３８〕００２８５ＡＢＳ转速传感器：右前〔Ｇ４５〕００２８６ＡＢＳ进油阀／出油阀：左后〔Ｎ１３９〕００２８７ＡＢＳ转速传感器：右前〔Ｇ４４〕００２８９ＡＢＳ进油阀／出油阀：右后〔Ｎ１４０〕００２９０ＡＢＳ转速传感器：右前〔Ｇ４６〕００２９１ＡＢＳ压力警报开关／液面报警开关〔Ｆ１１６／Ｆ１１７〕００２９２液压供应压力油位００２９３多功能开关〔Ｆ１２５〕００２９４变速器压力状态开关１〔Ｆ１７４〕００２９５变速器压力状态开关２〔Ｆ１７５〕００２９６强制低档开关〔Ｆ８〕００２９７变速器转速传感器〔Ｇ３８〕００２９８后桥差速锁开关〔Ｅ１２１〕００２９９变速器换档X围程序开关〔Ｅ１２２〕００３００变速器油温度传感器〔Ｇ９３〕００３０１ＡＢＳ回流泵〔Ｖ３９〕００３０２ＡＢＳ电磁阀继电器〔Ｊ１０６〕００３０３功能选择器开关〔Ｅ９１〕００３０５燃油消耗指示信号００３０６二次空气喷射缸体左侧００３０７二次空气喷射缸体右侧００３０９洗涤液计量泵〔Ｖ１３５〕００３１０催化转换器温度传感器１〔Ｇ２０〕００３１２催化转换器温度传感器２〔Ｇ１３２〕００３１３催化转换器００３１４废气内部循环双路阀〔Ｎ１６１〕００３４７电磁阀８００３４８电磁阀９００３４９电磁阀１０００３５０ＭａｓｓＲｅｃｉｒｃ．ＭｏｄｕｌａｔｉｏｎＶａｌｖｅ００３５１中间轴转速传感器〔Ｇ２６５〕００３６９ＥＰＣ继电器负荷００４３８燃料供应传感器２〔Ｇ１６９〕００４３９燃料供应传感器３〔Ｇ２３７〕００４４０燃料供应传感器辅助油箱〔Ｇ２９２〕００４４１燃料供应传感器辅助油箱〔Ｇ２９３〕００４４２燃油泵接线柱８７Ｆ００４４３燃油泵保险丝：辅助油箱〔Ｓ２６６〕００４４４燃油泵控制：辅助油箱００４４５ＰｕｍｐｆｏｒＨａｌｄｅｘ－Ｃｏｕｐｌｉｎｇ〔Ｖ１８１〕００４４６ＰｒｅｃｈａｒｇｅＰｕｍｐＯＮ００４４７ＰｒｅｃｈａｒｇｅＰｕｍｐＯＦＦ００４４８ＡＷＤ全轮驱动离合器接合００４４９ＡＷＤ全轮驱动离合器别离００４５０发动机过热导致功能限制００４５４ＡＷＤ全轮驱动监控器００４５５控制单元：存取和开场控制：舒适系统ＣＡＮ〔Ｊ５１８〕００４５６控制单元：存取和开场控制〔Ｊ５１８〕００４５７控制单元：网络接口〔Ｊ５１９〕００４５８控制单元：电瓶监控〔Ｊ３６７〕００４５９控制单元：显示和输入：前〔Ｊ５２３〕００４６０控制单元：显示和输入：后〔Ｊ５２４〕００４６１控制单元：坐椅存储器：乘客侧〔Ｊ５２１〕００４６２控制单元：坐椅存储器：后部〔Ｊ５２２〕００４６３控制单元：ＤＳＰ〔Ｊ５２５〕００４６４控制单元：收音机／导航系统显示〔Ｊ５０３〕００４６５控制单元：／通讯〔Ｊ５２６〕００４６６控制单元：转向电器〔Ｊ５２７〕００４６７ＴＶ调谐器〔Ｒ７８〕００４６８ＣＤ－ＲＯＭ驱动器〔Ｒ９２〕００４６９显示数据总线００４７０舒适系统数据总线００４７１控制单元：Ｅｌｅｃｔ．ＲｅｇｕｌａｔｅｄＤａｍｐｅｒｓ〔Ｊ２５０〕００４７２控制单元：制动助力〔Ｊ５３９〕００４７３控制单元：电子制动／手制动〔Ｊ５４０〕００４７４控制单元：电子防盗器００４７５控制单元：滑动车门００４７６控制单元：燃油泵〔Ｊ５３８〕００４７７控制单元：显示和输入：舒适系统ＣＡＮ：前〔Ｊ５２３〕００４７８控制单元：显示和输入：舒适系统ＣＡＮ：后〔Ｊ５２４〕００４７９控制单元：遥控／中央门锁〔Ｊ２７６〕００４８０控制单元：仪表板信息系统ＣＡＮ〔Ｊ２８５〕００４９６车身自调平传感器：前部００４９７车身自调平传感器：后部００４９８〔Ｆａｈｒｓｃｈｒｅｉｂｅｒ〕〔ＴｒａｎｓｌａｔｉｏｎＮ／Ａ〕００４９９电瓶电压指示灯〔Ｙ１１〕００５００机油温度指示灯〔Ｙ１２〕００５０１机油状态指示灯〔Ｋ３８〕００５０２防盗器指示灯〔Ｋ１１５〕００５０３Ｃｏｎｔｒｏｌ／ＤｒｉｖｅｆｏｒＰｕｍｐ－ＪｅｔＶａｌｖｅｓ００５０４喷射阀：缸１〔Ｎ２４０〕００５０５喷射阀：缸２〔Ｎ２４１〕００５０６喷射阀：缸３〔Ｎ２４２〕００５０７喷射阀：缸４〔Ｎ２４３〕００５０８喷射阀：缸５〔Ｎ２４４〕００５０９喷射阀：缸６〔Ｎ２４５〕００５１２凸轮轴位置传感器参考标记错误００５１３发动机转速传感器〔Ｇ２８〕００５１４曲轴位置传感器〔Ｇ４〕００５１５凸轮轴位置传感器〔Ｇ４０〕００５１６节气门怠速位置开关〔Ｆ６０〕００５１７节气门全负荷位置开关〔Ｆ８１〕００５１８节气门位置传感器〔Ｇ６９〕００５１９进气压力传感器〔Ｇ７１〕００５２０空气质量／流量传感器〔Ｇ７０／Ｇ１９〕００５２１ＣＯ电位计〔Ｇ７４〕００５２２发动机冷却液温度传感器〔Ｇ６２〕００５２３进气温度传感器〔Ｇ４２〕００５２４爆震传感器１〔Ｇ６１〕００５２５氧传感器〔Ｇ３９〕００５２６刹车灯开关〔Ｆ〕００５２７进气温度传感器〔Ｇ４２／Ｇ７２〕００５２８大气压力／海拔高度传感器〔Ｆ９６〕００５２９发动机转速信号丧失００５３０节气门调节器位置传感器〔Ｇ８８〕００５３１空气流量计参考电压００５３２供应电压Ｂ＋００５３３超过怠速调节自适应限制〔Ｎ７１〕００５３４机油温度传感器００５３５第一个爆震传感器调节００５３６第二个爆震传感器调节００５３７氧传感器调节００５３８参考电压００５３９燃油温度传感器－１－〔Ｇ８１〕００５４０爆震传感器２００５４１滑阀开度传感器〔Ｇ９９〕００５４２针阀行程传感器〔Ｇ８０〕００５４３超过最大的发动机转速００５４４超过最大的增加压力００５４５发动机与变速器的电气连接００５４６数据线路故障００５４７ＡＢＳ压力控制开关〔Ｆ１３７〕００５４８蓄电池正极供应：ＤＴＣ存储器００５４９消耗信号００５５０喷射开场控制／喷射初始点调节００５５１催化转换器温度过热００５５２空气流量计位置传感器〔Ｇ１９〕００５５３空气流量计传感器〔Ｇ７０〕００５５４氧传感器控制２００５５５氧传感器２〔Ｇ１０８〕００５５６ＥＧＲ废气在循环系统电位计〔Ｇ２１２〕００５５７动力转向压力开关〔Ｆ８８〕００５５８混和气控制界限：稀００５５９混和气控制界限：浓００５６０废气内部循环系统００５６１燃料混合比调节００５６２机油油位温度传感器００５６３燃油消耗指示灯００５６５全自动空调显示／控制：后部〔Ｅ２６５〕００５６６辅助转向００５６７转向控制００５６８动力转向电机位置传感器００５６９动力转向电机电流００５７０动力转向电机继电器〔Ｊ５０９〕００５７１动力转向离合器００５７２动力转向位置传感器〔Ｇ２６８〕００５７３动力转向压力传感器〔Ｇ２６９〕００５７４驱动电机Ｏｎ００５７５进气歧管压力００５７６接线柱１５００５７７爆震传感器控制：１缸００５７８爆震传感器控制：２缸００５７９爆震传感器控制：３缸００５８０爆震传感器控制：４缸００５８１爆震传感器控制：５缸００５８２爆震传感器控制：６缸００５８３爆震传感器控制：７缸００５８４爆震传感器控制：８缸００５８５废气内部循环温度传感器〔Ｇ９８〕００５８６废气内部循环系统控制００５８７混合器控制的调节极限００５８８平安气囊点火期：驾驶员侧〔Ｎ９５〕００５８９平安气囊点火器：乘客侧〔Ｎ１３１〕００５９０平安气囊点火器：乘客侧〔Ｎ１３２〕００５９１平安带开关：左侧〔Ｅ２４〕００５９２平安带开关：右侧〔Ｅ２５〕００５９３座椅连接开关：乘客侧００５９４平安气囊点火电路００５９５碰撞数据已经存储００５９６喷油器之间连线短路００５９７车轮转速信号偏差００５９８液压或者机械故障００５９９压力开关／制动灯开关工作正常？００６００温度调节翻板电位计〔Ｇ９２〕ｉｎ〔Ｖ６８〕００６０１中央翻板电位计〔Ｇ１１２〕ｉｎ〔Ｖ７０〕００６０２脚坑／除霜翻板电位计〔Ｇ１１４〕ｉｎ〔Ｖ８５〕００６０３脚坑／除霜翻板电机〔Ｖ８５〕００６０４通风翻板电位计〔Ｇ１１３〕ｉｎ〔Ｖ７１〕００６０５新鲜空气／循环空气翻板双向阀〔Ｎ６３〕００６０６发动机冷却液真空双向阀〔Ｎ１４７〕００６０７外部温度显示〔Ｇ１０６〕００６０８负荷传感器〔Ｇ１１９〕００６０９点火放大器输出１００６１０点火放大器输出２００６１１点火放大器输出３００６１２点火放大器输出４００６１３点火放大器输出５００６１４点火放大器输出６００６１５点火放大器输出７００６１６点火放大器输出８００６１７平安气囊减速度传感器：左侧〔Ｇ１０４〕００６１８平安气囊减速度传感器：右侧〔Ｇ１０５〕００６１９传感器导线：左侧００６２０传感器导线：右侧００６２１减压阀〔Ｎ１５５〕００６２２燃油滤清器放水００６２３ＡＢＳ／变速器电气连接００６２４Ａ／Ｃ压缩机接通００６２５车辆速度信号００６２６预热时间指示灯〔Ｋ２９〕００６２７水位传感器〔Ｇ１２０〕００６２８执行参数监控００６２９ＧＲＡ／柴油喷射装置制动踏板开关〔Ｆ４７〕００６３０空调开关已经翻开００６３１ＡＣ＜－＞Ｍｏｔｒｏｎｉｃ通讯连接００６３２全自动空调接口００６３３点火／传感器滞后线路００６３４ＥＤＳ电子差速锁串联电阻〔Ｎ１５９〕００６３５氧传感器加热器：催化转换器之前００６３６加速度传感器：右前〔Ｇ１２１〕００６３７加速度传感器：左后〔Ｇ１２２〕００６３８发动机与变速器电气连结２００６３９减速度传感器〔Ｇ１２３〕００６４０氧传感器加热器继电器〔Ｊ２７８〕００６４１ＡＴＦ温度００６４２ＥＤＳ转换阀：右前〔Ｎ１６６〕００６４３ＥＤＳ出油阀：右前〔Ｎ１６７〕００６４４ＥＤＳ转换阀：左前〔Ｎ１６８〕００６４５ＥＤＳ出油阀：左前〔Ｎ１６９〕００６４６ＡＢＳ－ＡＳＲ／发动机电气连结１００６４７ＡＢＳ－ＡＳＲ／发动机电气连结２００６４８氧传感器加热器：催化转换器之后００６４９ＡＢＳ进油阀／出油阀：后〔Ｎ１６０〕００６５０离合器踏板开关〔Ｆ３６〕００６５１点火线路导线００６５２档位监控／换档X围控制器００６５３自动变速器选档杆位置正确？００６５４平安带涨紧触发器：左侧〔Ｎ１５３〕００６５５平安带涨紧触发器：右侧〔Ｎ１５４〕００６５６平安气囊坐椅占用传感器〔Ｇ１２８〕００６５７中央出风口调节电机〔Ｖ１０２〕００６５８操作控制单元００６５９自身测试装置００６６０强制低档开关／节气门位置传感器００６６１温度指示灯００６６２转速表〔Ｇ５〕００６６３车速表〔Ｇ２１〕００６６４燃油表００６６５平安带警告灯〔Ｋ１９〕００６６６钟／蜂鸣器／锣００６６７外部温度信号００６６８供电电压接线柱３０００６６９第二个发动机故障指示灯〔Ｋ９７〕００６７０节气门位置传感器〔Ｇ１２７〕００６７１巡航控制开关〔Ｅ４５〕００６７２带有串联电阻的ＡＢＳ液压泵００６７３踩下刹车踏板００６７４松开刹车踏板００６７５左前进油阀：０Ｖ左前出油阀：０Ｖ左前车轮：已抱死００６７６左前进油阀：ＶＢａｔｔ左前出油阀：０Ｖ左前车轮：已抱死００６７７左前进油阀：ＶＢａｔｔ左前出油阀：ＶＢａｔｔ左前车轮：已释放００６７８左前进油阀：ＶＢａｔｔ左前出油阀：０Ｖ左前车轮：已释放００６７９第二个氧传感器加热器：催化转换器之前００６８０右前进油阀：０Ｖ右前出油阀：０Ｖ右前车轮：已抱死００６８１右前进油阀：ＶＢａｔｔ右前出油阀：０Ｖ右前车轮：已抱死００６８２右前进油阀：ＶＢａｔｔ右前出油阀：ＶＢａｔｔ右前车轮：已释放００６８３右前进油阀：ＶＢａｔｔ右前出油阀：０Ｖ右前车轮：已释放００６８４第二个氧传感器加热器：催化转换器之后００６８５左后进油阀：０Ｖ左后出油阀：０Ｖ左后车轮：已抱死００６８６左后进油阀：ＶＢａｔｔ左后出油阀：０Ｖ左后车轮：已抱死００６８７左后进油阀：ＶＢａｔｔ左后出油阀：ＶＢａｔｔ左后车轮：已释放００６８８左后进油阀：ＶＢａｔｔ左后出油阀：０Ｖ左后车轮：已释放００６８９外部空气循环系统００６９０右后进油阀：０Ｖ右后出油阀：０Ｖ右后车轮：已抱死００６９１右后进油阀：ＶＢａｔｔ右后出油阀：０Ｖ右后车轮：已抱死００６９２右后进油阀：ＶＢａｔｔ右后出油阀：ＶＢａｔｔ右后车轮：已释放００６９３右后进油阀：ＶＢａｔｔ右后出油阀：０Ｖ右后车轮：已释放００６９４开关和仪表照明００６９５差速锁阀／液压泵：Ｖｂａｔｔ左前／右前车轮：已抱死００６９６ＡＢＳ减压阀：左侧〔Ｎ１７０〕００６９７ＡＢＳ减压阀：右侧〔Ｎ１７１〕００６９８控制单元电流消耗００６９９氧传感器催化转换器之后〔Ｇ１３０〕００７００氧传感器－２－催化转换器之后〔Ｇ１３１〕００７０１ＥＣＴ过热侧试００７０２燃油成份传感器〔Ｇ１３３〕００７０３怠速节气门位置：ＴＰＳ／ＣＴＰ开关００７０４差速锁阀／液压泵：Ｖｂａｔｔ车轮：已抱死００７０５冷却风扇一档继电器〔Ｊ２７９〕００７０６冷却风扇二档继电器〔Ｊ５１３〕００７０７中央喷射阀〔Ｎ２３６〕００７０８注意：冷风扇开关已经翻开００７０９阳光强度光敏电阻２〔Ｇ１３４〕００７１０除霜翻板电机〔Ｖ１０７〕００７１１左侧脚坑翻板电机〔Ｖ１０８〕００７１２右侧脚坑翻板电机〔Ｖ１０９〕００７１３左侧中央同风翻板电机〔Ｖ１１０〕００７１４右侧中央同风翻板电机〔Ｖ１１１〕００７１５后脚坑翻板电机〔Ｖ１１２〕００７１６内部循环翻板电机〔Ｖ１１３〕００７１７ＥＶＡＰ活性炭罐阀门翻板电机〔Ｖ１１４〕００７１８左上出风口开关〔Ｆ１７９〕００７１９右上出风口开关〔Ｆ１８０〕００７２０左下出风口开关〔Ｆ１８１〕００７２１右下出风口开关〔Ｆ１８２〕００７２２左中出风口开关〔Ｆ１８３〕００７２３右中出风口开关〔Ｆ１８４〕００７２４左后脚坑出风口开关〔Ｆ１８５〕００７２５右后脚坑出风口开关〔Ｆ１８６〕００７２６中后脚坑出风口开关〔Ｆ１８７〕００７２７除霜翻板电机位置传感器〔Ｇ１３５〕ｉｎ〔Ｖ１０７〕００７２８左中通风电机位置传感器〔Ｇ１３６〕ｉｎ〔Ｖ１１０〕００７２９右中通风电机位置传感器〔Ｇ１３７〕ｉｎ〔Ｖ１１１〕００７３０中间通风电机位置传感器〔Ｇ１３８〕ｉｎ〔Ｖ１０２〕００７３１左侧脚坑翻板电机位置传感器〔Ｇ１３９〕ｉｎ〔Ｖ１０８〕００７３２右侧脚坑翻板电机位置传感器〔Ｇ１４０〕ｉｎ〔Ｖ１０９〕００７３３后部脚坑翻板电机位置传感器〔Ｇ１４１〕ｉｎ〔Ｖ１１２〕００７３４中央通风电机位置传感器〔Ｇ１４２〕ｉｎ００７３５内部循环翻板电机位置传感器〔Ｇ１４３〕ｉｎ〔Ｖ１１３〕００７３６ＥＶＡＰ翻板电机位置传感器〔Ｇ１４４〕ｉｎ〔Ｖ１１４〕００７３７左侧加热调节阀〔Ｎ１７５〕００７３８后部加热调节阀〔Ｎ１７６〕００７３９冷却液循环泵〔Ｖ５０〕００７４０１缸上止点识别传感器〔Ｇ１４５〕００７４１刹车踏板位置监控器００７４２蓄电池〔电动车〕通风系统００７４３蓄电池〔电动车〕通风系统传感器〔Ｇ１４６〕００７４４蓄电池〔电动车〕温度监控器００７４５绝缘监控器００７４６蓄电池〔电动车〕电解槽故障００７４７前部蓄电池温度传感器〔Ｇ５２〕００７４８后部蓄电池温度传感器〔Ｇ５３〕００７４９通风翻板００７５０故障指示灯／排气警告灯〔Ｋ８３〕００７５１蓄电池容量指示灯００７５２风扇／电瓶加热器００７５３电气连接／车轮速度传感器００７５４过热警告灯００７５５发动机机油压力警告灯〔Ｋ３〕００７５６左侧出风口温度传感器〔Ｇ１５０〕００７５７右侧出风口温度传感器〔Ｇ１５１〕００７５８二次空气喷射系统〔ＡＩＲ〕００７５９左侧出风口温度调节器〔Ｇ１５５〕００７６０右侧出风口温度调节器〔Ｇ１５６〕００７６１ＤＴＣ存储在发动机控制单元００７６２喷射阀〔Ｎ１８１〕００７６３驾驶员气体避震弹簧压力传感器〔Ｇ１４７〕００７６４乘客侧气体避震弹簧压力传感器〔Ｇ１４８〕００７６５调节滑杆行程传感器〔Ｇ１４９〕００７６６前出风口温度传感器〔Ｇ１５２〕００７６７后蒸发器温度传感器〔Ｇ１５３〕００７６８后加热器温度传感器〔Ｇ１５４〕００７６９发动机〔流出口〕冷却液温度传感器〔Ｇ８２〕００７７０发动机〔冷却器流出口〕冷却液温度传感器〔Ｇ８３〕００７７１燃油油位传感器〔Ｇ〕００７７２机油压力开关〔Ｆ２２〕００７７３机油压力传感器〔Ｇ１０〕００７７４车身自调平系统传感器：左后〔Ｇ７６〕００７７５车身自调平系统传感器：右后〔Ｇ７７〕００７７６车身自调平系统传感器：左前〔Ｇ７８〕００７７７节气门位置传感器〔Ｇ７９〕００７７８方向盘转向角度传感器〔Ｇ８５〕００７７９外部温度传感器〔Ｇ１７〕００７８０垂直运动加速度传感器〔Ｇ９０〕００７８１定位电机：左前〔Ｖ７６〕００７８２定位电机：右前〔Ｖ７７〕００７８３定位电机：左后〔Ｖ７８〕００７８４定位电机：右后〔Ｖ７９〕００７８５温度传感器：仪表板〔Ｇ５６〕００７８６车顶温度传感器〔Ｇ８６〕００７８７新鲜空气进气温度传感器〔Ｇ８９〕００７８８除霜／脚坑翻板位置双向阀〔Ｎ１１８〕００７８９倒车灯开关〔Ｆ４１〕００７９０新鲜空气／内部循环翻板００７９１Ａ／Ｃ蒸发器压力开关〔Ｅ３３〕００７９２Ａ／Ｃ压力开关〔Ｆ１２９〕００７９３刹车踏板位置传感器〔Ｇ１００〕００７９４液压油泵传感器〔Ｇ１０１〕００７９５后桥垂直加速传感器〔Ｇ１０２〕００７９６仪表板内部温度传感器风扇〔Ｖ４２〕００７９７阳光强度光敏电阻〔Ｇ１０７〕００７９８数码分段显示测试００７９９发动机冷却液温度传感器〔Ｇ１１０〕００８００环境温度传感器〔Ｇ１０９〕００８０１Ａ／Ｃ高压开关〔Ｆ１１８〕００８０２Ａ／Ｃ低压开关〔Ｆ７３〕００８０３避震弹簧位移传感器：右前〔Ｇ１１６〕００８０４避震弹簧位移传感器：左前〔Ｇ１１５〕００８０５弹簧支架阀：左前〔Ｎ１４８〕００８０６弹簧支架阀：右前〔Ｎ１４９〕００８０７弹簧支架阀：左后〔Ｎ１５０〕００８０８弹簧支架阀：右后〔Ｎ１５１〕００８０９制动增压ＥＳＰ００８１０制动压力传感器１／２００８１１系统没有准备好－－激活００８１２制动压力电磁开关〔Ｆ８４〕００８１３制动压力传感器－２－００８１４制动压力电磁阀〔Ｎ２４７〕００８１５制动识别开关〔Ｆ２３８〕００８１６辅助转向开关〔Ｇ２５０〕００８１７辅助转向温度保护００８１８蒸发器出口温度传感器００８１９高压开关〔Ｇ６５〕００８２０制动识别开关〔Ｆ８３〕００８２１收音机天线－２－００８２２连接ＤＳＰ到收音机００８２３线路输出：左前００８２４ＡＳＲ警报灯〔Ｋ８６〕００８２５驾驶员加热座椅００８２６乘客加热座椅００８２７冷却风扇继电器００８２８冷却风扇继电器－３－档００８２９控制单元：Ｈｅａｔｉｎｇ００８３０控制单元：ＣｏｎｖｅｒｔｉｂｌｅＴｏｐ００８３１控制单元：散热器风扇：１＆２档００８３２控制和显示单元００８３３风挡玻璃加热激活信号００８３４后窗加热激活信号００８３５ＣｏｎｎｅｃｔｉｏｎｔｏＣｏｎｔｒｏｌＭｏｄｉｌｅｆｏｒＣｏｎｖ．Ｔｏｐ００８３６换档电磁阀－１－〔Ｎ２８４〕００８３７换档电磁阀－２－〔Ｎ２８５〕００８３８换档电磁阀－３－〔Ｎ２８６〕００８３９换档电磁阀－４－〔Ｎ２８７〕００８４０变速器液压泵继电器〔Ｊ５１０〕００８４１变速器液压传感器〔Ｇ２７０〕００８４２控制单元：ＥＭＴ００８４３前／后换档杆传感器００８４４换档杆传感器００８４５换档杆传感器〔Ｆ２５８〕００８４６换档杆停止识别开关〔Ｆ２５９〕００８４７ＣＣＯ继电器〔Ｊ５１１〕００８４８开场／停止操作开关００８４９点火开关Ｓ端子〔Ｄ〕００８５０控制输出激活：收音机放大器００８５１喇叭／扩音机００８５２喇叭：前部００８５３喇叭：后部００８５４ＯｕｔｐｕｔＲａｄｉｏＤｉｓｐｌａｙＩｎｓｔｒｕｍｅｎｔＣｌｕｓｔｅ＋Ｂ６６２Ｂ７４４ｒ００８５５连接到ＣＤ转换器００８５６收音机天线００８５７ＣＤ转换器〔Ｒ４１〕００８５８连接：收音机ＺＦ输出与天线放大器００８５９线路输出：右前００８６０线路输出：左后００８６１连接到巡航电脑００８６２ＧＰＳ天线〔Ｒ５０／Ｒ５２〕００８６３ＴＶ天线－１－〔Ｒ５５〕００８６４ＴＶ天线－２－〔Ｒ５６〕００８６５ＴＶ天线－３－〔Ｒ５７〕００８６６ＴＶ天线－４－〔Ｒ５８〕００８６７连接到ＡＢＳ控制单元００８６８转向角传感器〔Ｇ２０８〕００８６９线路输出：右后００８７０低音喇叭左前〔Ｒ２１〕００８７１低音喇叭右前〔Ｒ２３〕００８７２低音喇叭左后〔Ｒ１５〕００８７３低音喇叭右后〔Ｒ１７〕００８７４高音喇叭左前〔Ｒ２０〕００８７５高音喇叭右前〔Ｒ２２〕００８７６高音喇叭左后〔Ｒ１４〕００８７７高音喇叭右后〔Ｒ１６〕００８７８连接到喇叭：左前００８７９连接到喇叭：右前００８８０连接到喇叭：左后００８８１连接到喇叭：右后００８８２操作控制／编程选择〔Ｅ２００〕００８８３点火开关端子Ｓ００８８４点火开关端子Ｘ００８８５点火开关端子５０００８８６闪光警报灯开关〔Ｅ２〕００８８７警报灯开关／警报传感器〔Ｅ２２９〕００８８８风窗洗涤间歇档开关〔Ｅ２２〕００８８９喇叭〔Ｈ〕００８９０后窗加热开关／传感器〔Ｅ２３０〕００８９１行李箱遥控开启开关／传感器〔Ｅ２３３〕００８９２行李箱关闭装置开关／传感器〔Ｆ２４８〕００８９３行李箱开关／传感器〔Ｅ２３４〕００８９４带加热的后视镜开关／传感器〔Ｅ２３１〕００８９５巡航控制开关〔Ｅ４５〕００８９６行李箱关闭装置００８９７挡风玻璃洗涤电机〔Ｖ５〕００８９８Ａ／Ｃ压缩机控制电路００８９９洗涤电机保险丝〔Ｓ１２８〕００９００喇叭保险丝〔Ｓ１９４〕００９０１倒车灯００９０２行李箱开启保险丝〔Ｓ１９５〕００９０３加热后视镜保险丝〔Ｓ１９６〕００９０４换档锁电磁铁保险丝〔Ｓ１９７〕００９０５倒车灯灯保险丝〔Ｓ４０〕００９０６喇叭〔Ｈ〕００９０７〔ＥｉｎｇｒｉｆｆＬａｓｔｍａｎａｇｍｅｎｇｔ〕〔ＴｒａｎｓｌａｔｉｏｎＮ／Ａ〕００９０８控制单元：洗涤电机００９０９洗涤电机档位１／２〔Ｖ〕００９１０危险警报灯指示灯〔Ｋ６〕００９１１后窗玻璃加热指示灯〔Ｋ１０〕００９１２窗户调节开关：左前〔Ｅ４０〕００９１３窗户调节开关：右前〔Ｅ８１〕００９１４窗户调节开关：左后〔Ｅ５３〕００９１５窗户调节开关：右后〔Ｅ５５〕００９１６后窗闭锁开关〔Ｅ３９〕００９１７挡风玻璃洗涤间歇控制００９１８接线柱３１００９１９后风窗洗涤电机〔Ｖ１２〕００９２０加热外后视镜〔Ｚ４／Ｚ５〕００９２１加热外后视镜指示灯〔Ｋ１５３〕００９２２洗涤间歇档一档开关〔Ｅ２２〕００９２３洗涤间歇档二档开关〔Ｅ２２〕００９２４大灯清洗继电器〔Ｊ３９〕００９２５车内灯保险丝〔Ｓ２６１〕００９２６接线柱３０００９２７接线柱３０〔右侧〕００９２８中央门锁单元：驾驶员侧〔Ｆ２２０〕００９２９中央门锁单元：乘客侧〔Ｆ２２１〕００９３０中央门锁单元：左后〔Ｆ２２２〕００９３１中央门锁单元：右后〔Ｆ２２３〕００９３２玻璃升降器电机：司机侧〔Ｖ１４７〕００９３３玻璃升降器电机：乘客侧〔Ｖ１４８〕００９３４玻璃升降器电机：左后〔Ｖ２６〕００９３５玻璃升降器电机：右后〔Ｖ２７〕００９３６玻璃升降器开关：乘客侧〔Ｅ１０７〕００９３７玻璃升降器开关：左后〔Ｅ５２〕００９３８玻璃升降器开关：右后〔Ｅ５４〕００９３９后视镜调节电机：司机侧〔Ｖ１４９〕００９４０后视镜调节电机：乘客侧〔Ｖ１５０〕００９４１后视镜调节电机：司机侧〔Ｖ１２１〕００９４２后视镜调节电机：乘客侧〔Ｖ１２２〕００９４３加热式后视镜：司机侧〔Ｚ４〕００９４４加热式后视镜：乘客侧〔Ｚ５〕００９４５前部气囊碰撞传感器〔Ｇ１９０〕００９４６车内灯〔Ｗ〕００９４７尾门遥控控制开关〔Ｅ１８８〕００９４８滑动车顶关闭信号００９４９行李箱电机－已经闭锁００９５０行李箱电机－已经解锁００９５１后盖遥控控制继电器〔Ｊ３９８〕或者电机００９５２驾驶员门翻开信号００９５３车内灯时间限制００９５４起动锁止继电器〔Ｊ４３３〕００９５５超过匹配限制：钥匙－１－００９５６超过匹配限制：钥匙－２－００９５７超过匹配限制：钥匙－３－００９５８超过匹配限制：钥匙－４－００９５９中央门锁〔平安〕指示灯Ｋ１３３００９６０中央门锁开关：司机侧〔Ｆ５９〕００９６１中央门锁开关：乘客侧〔Ｆ１１４〕００９６２报警：倾斜传感器００９６３倾斜传感器电路００９６４驾驶员门翻开信号：正极００９６５警报喇叭保险丝〔Ｓ１５８〕００９６６闪光灯保险丝〔Ｓ１５１〕００９６７闪光灯：左侧００９６８闪光灯：右侧００９６９后风窗加热保险丝〔Ｓ４１〕００９７１挡风玻璃加热继电器：左侧〔Ｊ４１０〕００９７２挡风玻璃加热继电器：右侧〔Ｊ４１１〕００９７３后风窗加热开关〔Ｅ１５〕００９７４挡风玻璃加热开关〔Ｅ１８０〕００９７５加热后风窗〔Ｚ１〕００９７６挡风玻璃加热指示灯〔Ｋ１２２〕００９７７近光：左侧＆右侧００９７８近光灯：左侧〔Ｍ２９〕００９７９近光灯：右侧〔Ｍ３１〕００９８０近光灯保险丝：左侧〔Ｓ１５２〕００９８１近光灯保险丝：右侧〔Ｓ１５３〕００９８２停车灯保险丝：左侧〔Ｓ１５４〕００９８３停车灯保险丝：右侧〔Ｓ１５５〕００９８４灯〔Ｍ４〕００９８５灯〔Ｍ５〕００９８６制动灯保险丝〔Ｓ１５６〕００９８７制动灯：左侧〔Ｍ９〕００９８８制动灯：右侧〔Ｍ１０〕００９８９ＣＣＯ保险丝〔Ｓ１５７〕００９９０ＣＣＯ００９９１车内灯短路到正极００９９２ＣＣＯ激活００９９３ＣＣＯ未激活００９９４司机侧坐椅高度调整传感器〔Ｇ２１５〕００９９５乘客侧坐椅高度调整传感器〔Ｇ２１６〕００９９６ＳｅｎｓｏｒｆｏｒＨｅｉｇｈｔＡｄｊｕｓｔａｂｌｅＤｒｉｖｅｒｓＨｅａｄｒｅａｓｔ〔Ｇ２１７〕００９９７ＭｏｔｏｒｆｏｒＤｒｉｖｅｒ’ｓＳｅａｔＰｏｓｉｔｉｏｎ〔Ｖ４８〕００９９８ＭｏｔｏｒｆｏｒＤｒｉｖｅｒ’ｓＳｅａｔＲｅｃｌｉｎｅ〔Ｖ４５〕００９９９ＭｏｔｏｒｆｏｒＦｒｏｎｔＨｅｉｇｈｔ：Ｄｒｉｖｅｒ’ｓＳｅａｔ〔Ｖ２９〕０１０００ＭｏｔｏｒｆｏｒＲｅａｒＨｅｉｇｈｔ：Ｄｒｉｖｅｒ’ｓＳｅａｔ〔Ｖ３０〕０１００１ＭｏｔｏｒｅｆｏｒＨｅａｄｒｅｓｔＡｄｊｕｓｔｍｅｎｔ：Ｄｒｉｖｅｒ’ｓＳｅａｔ〔Ｖ１０３〕０１００２ＳｗｉｔｃｈｆｏｒＤｒｉｖｅｒｓＨｅｉｇｈｔＡｄｊｕｓｔｍｅｎｔ：Ｆｒｏｎｔ：Ｕｐ〔Ｅ２０８〕０１００３ＳｗｉｔｃｈｆｏｒＤｒｉｖｅｒｓＨｅｉｇｈｔＡｄｊｕｓｔｍｅｎｔ：Ｆｒｏｎｔ：Ｄｏｗｎ〔Ｅ２０９〕０１００４ＳｗｉｔｃｈｆｏｒＤｒｉｖｅｒｓＨｅｉｇｈｔＡｄｊｕｓｔｍｅｎｔ：Ｒｅａｒ：Ｕｐ〔Ｅ２１０〕０１００５ＳｗｉｔｃｈｆｏｒＤｒｉｖｅｒｓＨｅｉｇｈｔＡｄｊｕｓｔｍｅｎｔ：Ｒｅａｒ：Ｄｏｗｎ〔Ｅ２１１〕０１００６ＳｗｉｔｃｈｆｏｒＤｒｉｖｅｒｓＰｏｓｉｔｉｏｎ：Ｆｏｒｗａｒｄｓ〔Ｅ２１２〕０１００７ＳｗｉｔｃｈｆｏｒＤｒｉｖｅｒｓＰｏｓｉｔｉｏｎ：Ｒｅａｒｗａｒｄ〔Ｅ２１３〕０１００８Ｎｏｔｅ：ＥｍｅｒｇｅｎｃｙＯＦＦＳｗｉｔｃｈｉｓＡｃｔｉｖｅ！０１００９ＳｅｎｓｏｒｆｏｒＤｒｉｖｅｒ’ｓＳｅａｔＰｏｓｉｔｉｏｎ〔Ｇ２１８〕０１０１０ＳｅｎｓｏｒｆｏｒＤｒｉｖｅｒ’ｓＳｅａｔＰｏｓｉｔｉｏｎ〔Ｇ２１９〕０１０１１ＳｗｉｔｃｈｆｏｒＤｒｉｖｅｒ’ｓＨｅａｄｒｅｓｔ：Ｕｐ〔Ｅ２１４〕０１０１２ＳｗｉｔｃｈｆｏｒＤｒｉｖｅｒ’ｓＨｅａｄｒｅｓｔ：Ｄｏｗｎ〔Ｅ２１５〕０１０１３Ａ／Ｃ压缩机负荷信号０１０１４温度调节装置风扇输出０１０１５冷却风扇电路０１０１６气体弹簧减震器放气阀〔Ｎ１０６〕０１０１７气体弹簧减震器压缩机〔Ｖ６５〕０１０１８冷却风扇〔Ｖ７〕０１０１９继电器０１０２０水泵〔Ｖ３６〕０１０２１ＥＤＳ电子差速锁指示灯〔Ｋ８１〕０１０２２车内灯：组合图片激活０１０２３蜂鸣器／锣〔Ｈ３〕０１０２４雨水传感器〔Ｇ２１３〕０１０２５ＯＢＤ灯故障触发失效０１０２６后部蒸发器鼓风机〔Ｖ２０〕０１０２７后部暖风鼓风机〔Ｖ４７〕０１０２８鼓风机继电器〔Ｊ３２３〕０１０２９Ａ／Ｃ空调继电器〔Ｊ３２〕０１０３０中央门锁钥匙按钮：司机侧：已经闭锁０１０３１中央门锁钥匙按钮：司机侧：已经解锁０１０３２中央门锁钥匙按钮：乘客侧：已经闭锁０１０３３中央门锁钥匙按钮：乘客侧：已经解锁０１０３４玻璃升降器过热保护：司机侧０１０３５玻璃升降器过热保护：乘客侧０１０３６玻璃升降器过热保护：左后０１０３７玻璃升降器过热保护：右后０１０３８中央门锁过热保护０１０３９发动机温度传感器〔Ｇ２〕０１０４０ＡＢＳ／自动变速器电气连接－２－０１０４１牵引力控制系统：功能正常？０１０４２控制单元未编码０１０４３控制单元软件版本错误０１０４４控制单元编码错误０１０４５Ｔｉｐｔｒｏｎｉｃ开关〔Ｆ１８９〕０１０４６制动摩擦片指示灯〔Ｋ３２〕０１０４７制动／手制动警报灯〔Ｋ７〕０１０４８柴油机电器指示灯〔Ｋ１０４〕０１０４９电压供应端子５００１０５０预热塞监控装置０１０５１燃油量伺服电机〔Ｖ１１７〕０１０５２节气门位置传感器〔Ｇ１５７〕０１０５３喷射起始阀〔Ｎ１８２〕０１０５４供电继电器：端子３０－Ｂ＋〔Ｊ３１７〕０１０５５喷射输送开场传感器〔Ｇ１５８〕０１０５６功能：均衡充电０１０５７功能：电压恒定充电０１０５８功能：电流恒定充电０１０５９转子位置传感器〔Ｇ１５９〕０１０６０点火线圈低温传感器〔Ｇ１６０〕０１０６１点火线圈高温传感器〔Ｇ１６１〕０１０６２蓄电池电流减小信号０１０６３换档杆电子识别开关〔Ｆ２７１〕０１０６４接线柱５８ｄ：内部灯０１０６７第二热交换器关闭电磁阀〔Ｎ３１７〕０１０６８离合器液压泵继电器〔Ｊ４９８〕０１０６９制动压力系统０１０７０启动马达继电器〔Ｊ５３〕０１０７１离合器踏板位置传感器〔Ｇ１６２〕０１０７２离合器定位真空泵〔Ｎ１８３〕０１０７３离合器压力系统０１０７４离合器定位通风阀〔Ｎ１８４〕０１０７５真空泵继电器〔Ｊ３１８〕０１０７６液压泵离合器继电器〔Ｊ３１９〕０１０７７制动真空助力器开关〔Ｆ１９０〕０１０７８档位操纵开关〔Ｆ１９１〕０１０７９动力转向继电器〔Ｊ３２０〕０１０７９动力转向继电器〔Ｊ３２０〕０１０８０动力转向压力开关〔Ｆ１９２〕０１０８１优先开关阀〔Ｎ１８５〕０１０８２燃油油位过低警告灯〔Ｋ１０５〕０１０８３风挡玻璃清洗液液位过低警告灯〔Ｋ１０６〕０１０８４０摄氏度温度警告灯〔Ｋ１０７〕０１０８５４摄氏度温度警告灯〔Ｋ１０８〕０１０８６车速表车速传感器〔Ｇ２２〕０１０８７根本设定没有执行０１０８８混合气控制调节－２－０１０８９链条涨紧压块放下开关〔Ｆ２０４〕０１０９０链条涨紧压块抬起开关〔Ｆ２０３〕０１０９１前顶棚开关〔Ｆ２０２〕０１０９２顶棚取下开关〔Ｆ１７１〕０１０９３放置顶棚的仓室盖开关〔Ｆ２０１〕０１０９４左顶棚仓室盖开关－３－〔Ｆ１９５〕０１０９５左顶棚仓室盖开关－２－〔Ｆ１９７〕０１０９６左顶棚仓室盖开关－１－〔Ｆ１９９〕０１０９７顶闩上开关〔Ｆ１７２〕０１０９８后行李箱盖关闭开关〔Ｆ２０６〕０１０９９行李箱开关：已经闭锁０１１００行李箱开关：已经解锁０１１０１锁止集控门锁释放的开关〔Ｆ２０５〕０１１０２右顶棚仓室盖开关３〔Ｆ１９６〕０１１０３右顶棚仓室盖开关２〔Ｆ１９８〕０１１０４右顶棚仓室盖开关１〔Ｆ２００〕０１１０５电磁阀８〔Ｎ１８６〕０１１０６玻璃升降器下行继电器〔Ｊ２９１〕０１１０７顶盖检查指示灯〔Ｋ９８〕０１１０８玻璃升降器上行继电器〔Ｊ２９２〕０１１０９顶盖液压泵继电器〔Ｊ３２１〕０１１１０顶盖解锁电磁铁〔Ｎ１８７〕０１１１１行李箱锁伺服电机－１－０１１１２行李箱锁伺服电机电源供应０１１１３行李箱锁伺服电机－２－０１１１４手制动警告灯〔Ｆ９〕０１１１５显示屏上没有指示０１１１６顶棚仓室盖释放伺服电机０１１１７发电机ＤＦ接线柱处的负荷信号０１１１８发动机预热０１１１９档位识别信号０１１２０凸轮轴调节１０１１２１凸轮轴调节２０１１２２凸轮轴位置传感器２〔Ｇ１６３〕０１１２３故障触发０１１２４充电时间监控０１１２５进气歧管转换０１１２６发动机速度信号０１１２７燃油储藏指示灯０１１２８防盗器钥匙识别传感器〔Ｄ２〕０１１２９Ｓ接线柱〔Ｈ１５〕０１１３０ＡＢＳ操作信号超出公差０１１３１闪光灯控制０１１３２前红外线传感器〔Ｇ１６６〕０１１３３后红外线传感器〔Ｇ１６７〕０１１３４警报喇叭〔Ｈ１２〕０１１３５车辆内部监控传感器０１１３６发动机起动机启动中断０１１３７中央门锁：接触开关０１１３８中央门锁：驾驶员门释放０１１３９中央门锁：乘客侧门释放０１１４０中央门锁：行李箱门释放０１１４１行李箱释放开关〔Ｅ１６５〕０１１４２中央门锁：释放电机０１１４３中央门锁：闭锁电机０１１４４中央门锁：闭锁电机０１１４５中央门锁：闭锁电机０１１４６中央门锁：释放电机０１１４７行李箱释放电机〔Ｖ１２０〕０１１４８门平安保险功能：激活０１１４９门平安保险功能：未激活０１１５０模拟仪表指针指示０１１５１柴油机平安停机开关〔Ｆ２０７〕０１１５２档位监控开关〔Ｆ２０９〕０１１５３自动节油开关〔Ｅ１６３〕０１１５４离合器系统压力开关〔Ｆ２１０〕０１１５５离合器０１１５６档位识别开关〔Ｆ２０８〕０１１５７警报喇叭供应电压０１１５８转向信号供应电压０１１５９平安保险丝线路０１１６０预热塞冷却液继电器〔Ｊ３２５〕０１１６１凸轮轴调节阀输出０１１６２气缸燃烧断火识别０１１６３点火故障０１１６５节流阀体控制单元〔Ｊ３３８〕０１１６６发动机扭矩信号０１１６７满负荷截止阀〔Ｎ１９４〕０１１６８怠速提升阀〔Ｎ１７７〕０１１６９门接触开关司机侧〔Ｆ２〕０１１７０喷油持续时间传感器〔Ｇ１７５〕０１１７１温度传感器：乘客侧坐椅〔Ｇ６０〕０１１７２温度传感器：司机侧坐椅〔Ｇ５９〕０１１７３坐椅纵向调节电机：司机侧〔Ｖ２８〕０１１７４坐椅高度调节电机：司机侧〔Ｖ１３８〕０１１７５坐椅加热调节：司机侧〔Ｅ９４〕０１１７６点火钥匙０１１７７发动机控制单元未授权０１１７９点火钥匙匹配错误０１１８０发动机／附加电器电器连接故障０１１８１初始化：仅仅识别２个钥匙０１１８２高度自适应０１１８３排气净化警告灯〔Ｋ７２〕０１１８４后出风口温度传感器〔Ｇ１７４〕０１１８５后部新鲜空气鼓风机〔Ｖ８０〕０１１８６后部空气分配调节电机〔Ｖ１３６〕０１１８７后部温度调节翻板电机〔Ｖ１３７〕０１１８８控制单元／电磁铁：电器连接０１１８９气流分配电机：前〔Ｖ１４５〕０１１９０控制单元／伺服电机：电气连接故障０１１９１坐椅调节电机０１１９２液力偶合器锁止离合器０１１９３小加热功率继电器〔Ｊ３５９〕０１１９４大加热功率继电器〔Ｊ３６０〕０１１９５完毕０１１９６发动机／自动变速器：ＣＡＮ数据总线０１１９７动力系统数据总线：无效状态０１１９８舒适系统数据总线：无效状态０１１９９发动机／ＡＢＳ：电气连接故障０１２００ＡＢＳ阀供应电压０１２０１ＡＢＳ泵供应电压０１２０２诊断线路０１２０３ＡＢＳ／仪表板：电气连接故障０１２０４发动机温度传感器〔Ｇ２７〕０１２０５全自动空调继电器〔Ｊ２５４〕０１２０６点火开关关闭时间间隔信号０１２０７控制单元：辅助加热系统０１２０８控制单元之间的数据交换０１２０９发电机端子Ｗ的速度信号０１２１０控制学习调节X围０１２１１平安带涨紧触发器：司机侧后面〔Ｎ１９６〕０１２１２平安带涨紧触发器：乘客侧后面〔Ｎ１９７〕０１２１３平安带涨紧触发器：中央后面〔Ｎ１９８〕０１２１４平安带涨紧碰撞数据已经存储０１２１５坐椅占用传感器：司机侧后面〔Ｇ１７７〕０１２１６坐椅占用传感器：乘客侧后面〔Ｇ１７７〕０１２１７侧面平安气囊触发器：司机侧〔Ｎ１９９〕０１２１８侧面平安气囊触发器：乘客侧〔Ｎ２００〕０１２１９后面平安气囊触发器：司机侧〔Ｎ２０１〕０１２２０后面平安气囊触发器：乘客侧〔Ｎ２０２〕０１２２１侧面平安气囊碰撞传感器：司机侧〔Ｇ１７９〕０１２２２侧面平安气囊碰撞传感器：乘客侧〔Ｇ１８０〕０１２２３中央门锁信号：已经翻开０１２２４控制单元不能与车速相匹配０１２２５辅助加热器无线接收器〔Ｒ６４〕０１２２６碰撞数据侧面平安气囊：司机侧０１２２７碰撞数据侧面平安气囊：乘客侧０１２２８平安气囊关闭开关：乘客侧〔Ｅ２２４〕０１２２９湿度传感器：Ａ／Ｃ〔Ｇ２６０〕０１２３０脚坑温度传感器：左侧〔Ｇ２６１〕０１２３１脚坑温度传感器：右侧〔Ｇ２６２〕０１２３２Ａ／Ｃ压缩机调节阀〔Ｎ２８０〕０１２３３加热系统冷却锁止阀〔Ｎ２７９〕０１２３４控制单元：挡风玻璃加热器〔Ｊ５０５〕０１２３５二次空气喷射电磁阀〔Ｎ１１２〕０１２３６换档锁电磁铁〔Ｎ１１０〕０１２３７燃油断油阀〔Ｎ１０９〕０１２３８点火提前角调节０１２３９节气门位置调节旁通阀〔Ｎ９７〕０１２４０节气门位置调节放气阀〔Ｎ１１７〕０１２４１ＥＶＡＰ活性炭罐电磁阀〔Ｎ１１５〕０１２４２控制单元中断放大器０１２４３进气歧管转换阀〔Ｎ１５６〕０１２４４氧传感器加热器控制单元〔Ｊ２０８〕０１２４５差压调节．〔Ｊ８１〕０１２４６ＥａｒｌｙＦｕｅｌＥｖａｐＲｅｌａｙ〔Ｊ８１〕０１２４７ＥＶＡＰ活性炭罐电磁阀〔Ｎ８０〕０１２４８全负荷加浓双向阀〔Ｎ５４〕０１２４９喷油器：１缸〔Ｎ３０〕０１２５０喷油器：２缸〔Ｎ３１〕０１２５１喷油器：３缸〔Ｎ３２〕０１２５２喷油器：４缸〔Ｎ３３〕０１２５３喷油器：５缸〔Ｎ３４〕０１２５４喷油器：６缸〔Ｎ３５〕０１２５５喷油器：７缸〔Ｎ３６〕０１２５６喷油器：８缸〔Ｎ３７〕０１２５７怠速空气控制阀〔Ｎ７１〕０１２５８空气翻板定位器〔Ｖ６３〕０１２５９燃油泵继电器〔Ｊ１７〕０１２６０滑行断油阀〔Ｎ６５〕０１２６１氧传感器频率阀〔Ｎ７〕０１２６２增加压力限制电磁阀〔Ｎ７５〕０１２６３冷启动喷嘴〔Ｎ１７〕０１２６４二次空气喷射泵继电器〔Ｊ２９９〕０１２６５ＥＧＲ真空调节电磁阀〔Ｎ１８〕０１２６６预热塞继电器〔Ｊ５２〕０１２６７预热时间自动调节控制单元〔Ｊ１７９〕０１２６８流量调节器〔Ｎ１４６〕０１２６９冷启动喷射阀〔Ｎ１０８〕０１２７０Ａ／Ｃ空调电磁离合器〔Ｎ２５〕０１２７１温度调节翻板电机〔Ｖ６８〕０１２７２中央空气翻板电机〔Ｖ７０〕０１２７３新鲜空气鼓风机〔Ｖ２〕０１２７４通风翻板电机〔Ｖ７１〕０１２７５后侧平安气囊开关〔Ｅ２８０〕０１２７６ＡＢＳ液压泵〔Ｖ６４〕０１２７７ＡＢＳ液压泵继电器〔Ｊ１８５〕０１２７８ＥＤＳ电子差速锁关闭继电器〔Ｊ２６３〕０１２７９加速度传感器〔Ｇ２５１〕０１２８０平安气囊：乘客侧：已经禁止０１２８１平安气囊：司机侧：已经禁止０１２８２进气歧管转换阀〔Ｎ２３９〕０１２８３进气歧管翻板电机〔Ｖ１５７〕０１２８４侧面平安气囊：司机侧：已经禁止０１２８５侧面平安气囊：乘客侧：已经禁止０１２８６平安带涨紧器：司机侧：已经禁止０１２８７平安带涨紧器：乘客侧：已经禁止０１２８８接线柱３０：辅助转向０１２８９接线柱１５：辅助转向０１２９０参考电压：辅助转向０１２９５仪表板控制单元编码错误０１２９６外部温度传感器：中央〔Ｇ１９１〕０１２９７外部温度传感器：地板〔Ｇ１９２〕０１２９８仪表板指示灯测试０１２９９数据总线诊断接口〔Ｊ５３３〕０１３００控制单元：带ＣＤ－Ｒｏｍ的导航系统〔Ｊ４０１〕０１３０１控制单元：语音识别〔Ｊ５０７〕０１３０２控制单元：信息通讯〔Ｊ４９９〕０１３０３收发器０１３０４收音机０１３０５数据总线显示器０１３０６快速数据总线显示器０１３０７ＬＷＬ数据总线显示器０１３０８控制单元：车顶〔Ｊ５２８〕０１３０９控制单元：辅助转向〔Ｊ５００〕０１３１０。

《2.0T奥迪A6L发动机故障维修三例》2.0T奥迪A6L轿车采用了2.0升4缸涡轮增压式FSI发动机，可以说这是一款技术非常先进的新型发动机，它将汽油直接喷射燃烧方法的优点与废气涡轮增压技术的动力性完美的结合在一起。

这种发动机结构紧凑，动力性极佳，为人们提供了更多的驾驶乐趣。

FSI是Fuel Stratified Injection的词头缩写，意指燃油分层缸内直接喷射。

燃油分层喷射技术是发动机稀燃技术的一种，发动机混合气中的燃油含量低，空燃比可达25：1以上。

它的特点是在进气道中产生可变涡流，使进气流形成最佳的涡流形态进入燃烧室内，以分层填充的方式推动，使混合气集中在位于燃烧室中央的火花塞周围，燃烧更充分。

它的优点是大幅提高燃油效率的同时又增加了发动机的功率，缺点是对燃油品质的要求很高。

下面是笔者近几年维修这款车时遇到的几例常见故障，总结出来和广大同行共同探讨，不当之处敬请指正。

例一：怠速抖、动力严重不足故障现象：一辆2.0T奥迪A6L轿车已行驶22万公里，感觉近段时间动力在慢慢下降，后来严重到出现无法加速及怠速抖动的现象。

故障诊断：用V AS5051检查有五个故障码——00135燃油系统压力低、00819爆震监测、01089蒸发排放流量故障、08801增压调节机械故障、12555低压燃油超限，以上故障码可以清除。

看怠速数据流——发动机转速680 rpm、水温90°C、喷油脉宽3.0 ms（过大，正常在0.7 ms左右）、进气流量2.0 g/s（一般2.4 g/s）、节气门开度1.6%（一般2.0%）、点火提前角0-3度；进气压力0.35 bar，空燃比传感器2.8V（稀）、λ自学习调节值23%（加浓）。

从这些数据可看出混合气偏稀。

再看两节气门电位计分别为13%和87%，两油门踏板电位计分别为14%和7%都正常。

115组涡轮增压数据也都正常。

103组燃油低压5.6bar正常、但106组燃油高压却只有7.0bar 过低，加速时最高也只能达到30 bar（正常怠速油压50 bar左右，加速可达110 bar）。
