第一章数据流和故障码分析在维修中的应用第一节概述一、在汽车故障分析中的作用随着汽车电控技术的飞速发展，环保要求越来越高，汽车排放标准日益严格，汽车制造厂家为适应时代的发展，电控技术日益完善。
汽车为检修和设定方便，在汽车电控系统中设置了故障码和数据流记忆功能。
读取故障码和和进行数据流分析成为现代汽车维修故障诊断的首先要开始的一项工作。

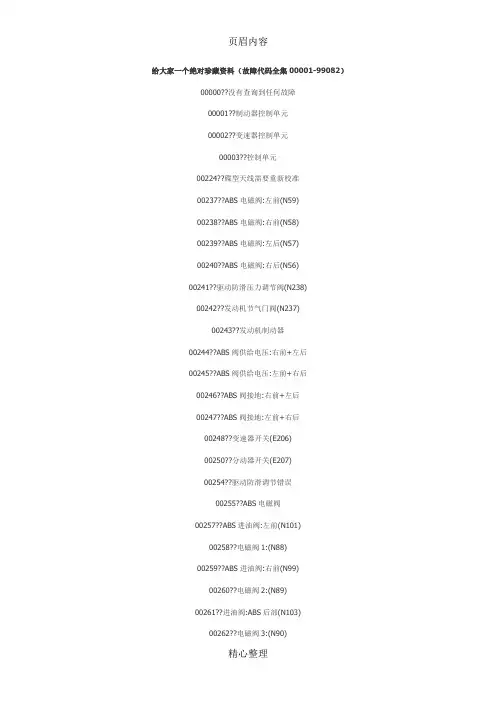

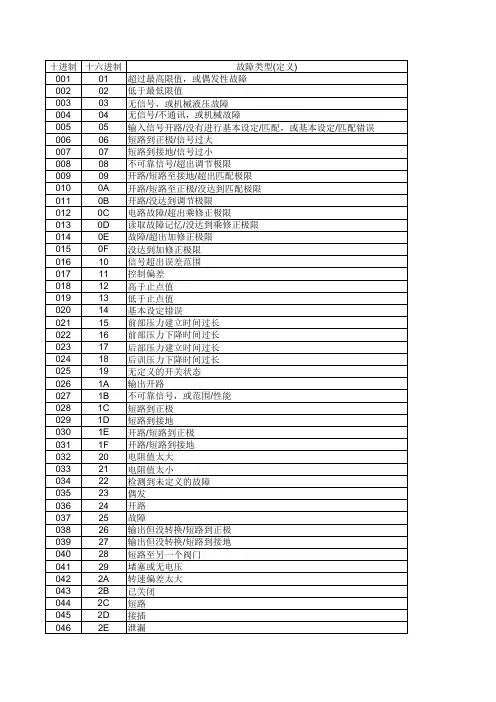

故障码：当汽车的传感器和执行器发生故障时，为便于维修检测，在设计时生产厂家将对重要的传感器和执行器进行监控，对其故障进行编号，通过点亮仪表板上的“CHECK”指示灯来通知汽车驾驶人员汽车出现故障，应进行维修或调整。
故障码的输出有两种方式，第一种：通过故障灯指示产生响应的代码。
1995年以前的老款车型采用较多，特点是简单、不必使用昂贵的设备和仪器。
第二种：通过汽车厂家专用的仪器进行故障码的读取，相比之下，第二种方法比较准确和方便。
数据流：控制电脑与传感器和执行器交流的数据参数通过诊断接口由专用诊断仪读出的数据称数据流。
在汽车电脑中增加了数据流记忆功能，真实的反映了传感器和执行器的工作电压和状态，为诊断故障提供了依据。
数据流只能通过仪器读取。
数据流作为汽车电脑的输入输出数据，使维修人员随时可以了解汽车的工作状况，及时诊断汽车的故障。
读取数据流可以检测到汽车各种传感器的工作状态；检测汽车的工作状态；通过数据流还可以设定汽车的运行数据。
二、汽车电控系统的工作原理概述1．汽车电控系统的组成汽车电控系统的组成方框图见图1-1。
图1 汽车电控系统的组成在框图中，各种传感器就相当于人的眼睛和耳朵，中央控制器相当于人的大脑,各种执行器相当于人的手，脚和口。
传感器的各种信号通过线路传到中央控制器,在进入中央控制器之前,由于各种传感器产生的信号电压不全是数字信号(因中央控制器只能处理数字信号1001)，所以必须进行转换，汽车电控系统的组成例如节气门位置传感器输入的即为模拟信号,氧传感器输出的既为数字信号,为便于中央控制器进行处理,在中央控制器之前,增加了模/数转换电路,既将各种传感器信号进行统一转换,为标准的数字信号,中央控制器才能进行处理,各中央控制器所需推动信号需要有模拟信号(步进电机)和数字信号(各种电磁阀体),而中央控制器输出的信号全部为数字信号,故在中央控制器的输出部分增加了一级数字/模拟(D/A)转换,将中央控制器输出信号转换为合适的信号来推动各种执行器.存储器分为两大部分：（1）PROM 存储器内部存储了汽车在不同工况下的运行数据,该数据决定了汽车的运行状况,这个数据是由厂家在生产时，经过多次实验得到的,并固化在存储器中。
