微机继电保护技术现状

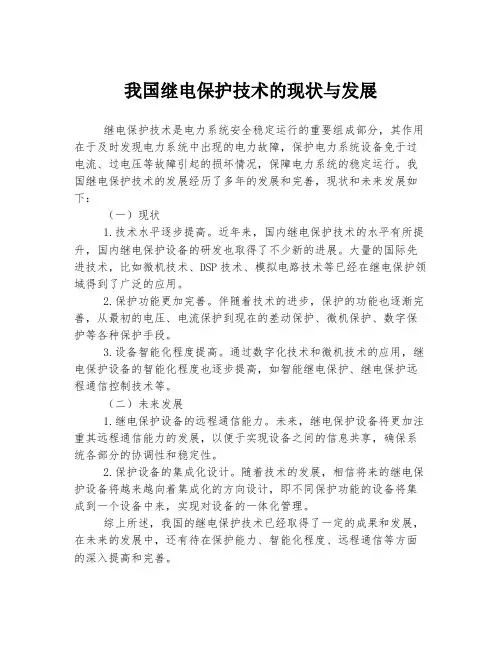

我国继电保护技术的现状与发展
继电保护技术是电力系统安全稳定运行的重要组成部分，其作用在于及时发现电力系统中出现的电力故障，保护电力系统设备免于过电流、过电压等故障引起的损坏情况，保障电力系统的稳定运行。

我国继电保护技术的发展经历了多年的发展和完善，现状和未来发展如下：
（一）现状
1.技术水平逐步提高。

近年来，国内继电保护技术的水平有所提升，国内继电保护设备的研发也取得了不少新的进展。

大量的国际先进技术，比如微机技术、DSP技术、模拟电路技术等已经在继电保护领域得到了广泛的应用。

2.保护功能更加完善。

伴随着技术的进步，保护的功能也逐渐完善，从最初的电压、电流保护到现在的差动保护、微机保护、数字保护等各种保护手段。

3.设备智能化程度提高。

通过数字化技术和微机技术的应用，继电保护设备的智能化程度也逐步提高，如智能继电保护、继电保护远程通信控制技术等。

（二）未来发展
1.继电保护设备的远程通信能力。

未来，继电保护设备将更加注重其远程通信能力的发展，以便于实现设备之间的信息共享，确保系统各部分的协调性和稳定性。

2.保护设备的集成化设计。

随着技术的发展，相信将来的继电保护设备将越来越向着集成化的方向设计，即不同保护功能的设备将集成到一个设备中来，实现对设备的一体化管理。

综上所述，我国的继电保护技术已经取得了一定的成果和发展，在未来的发展中，还有待在保护能力、智能化程度、远程通信等方面的深入提高和完善。

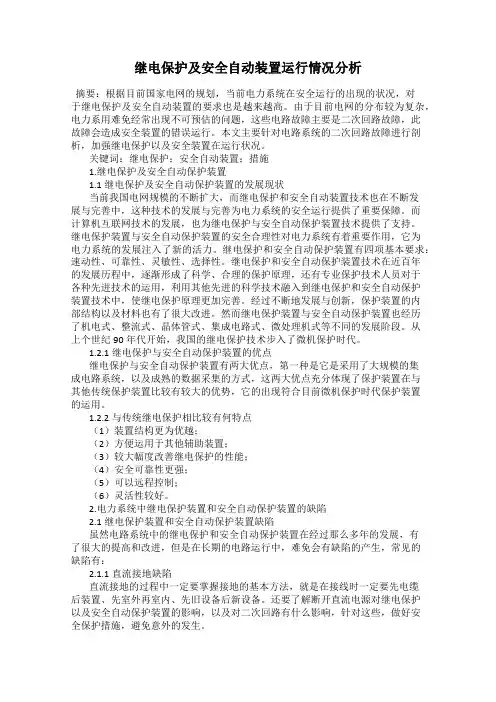

继电保护及安全自动装置运行情况分析摘要：根据目前国家电网的规划，当前电力系统在安全运行的出现的状况，对于继电保护及安全自动装置的要求也是越来越高。

由于目前电网的分布较为复杂，电力系用难免经常出现不可预估的问题，这些电路故障主要是二次回路故障，此故障会造成安全装置的错误运行。

本文主要针对电路系统的二次回路故障进行剖析，加强继电保护以及安全装置在运行状况。

关键词：继电保护；安全自动装置；措施1.继电保护及安全自动保护装置1.1继电保护及安全自动保护装置的发展现状当前我国电网规模的不断扩大，而继电保护和安全自动装置技术也在不断发展与完善中，这种技术的发展与完善为电力系统的安全运行提供了重要保障。

而计算机互联网技术的发展，也为继电保护与安全自动保护装置技术提供了支持。

继电保护装置与安全自动保护装置的安全合理性对电力系统有着重要作用，它为电力系统的发展注入了新的活力。

继电保护和安全自动保护装置有四项基本要求：速动性、可靠性、灵敏性、选择性。

继电保护和安全自动保护装置技术在近百年的发展历程中，逐渐形成了科学、合理的保护原理，还有专业保护技术人员对于各种先进技术的运用，利用其他先进的科学技术融入到继电保护和安全自动保护装置技术中，使继电保护原理更加完善。

经过不断地发展与创新，保护装置的内部结构以及材料也有了很大改进。

然而继电保护装置与安全自动保护装置也经历了机电式、整流式、晶体管式、集成电路式、微处理机式等不同的发展阶段。

从上个世纪90年代开始，我国的继电保护技术步入了微机保护时代。

1.2.1继电保护与安全自动保护装置的优点继电保护与安全自动保护装置有两大优点，第一种是它是采用了大规模的集成电路系统，以及成熟的数据采集的方式，这两大优点充分体现了保护装置在与其他传统保护装置比较有较大的优势，它的出现符合目前微机保护时代保护装置的运用。

1.2.2与传统继电保护相比较有何特点（1）装置结构更为优越；（2）方便运用于其他辅助装置；（3）较大幅度改善继电保护的性能；（4）安全可靠性更强；（5）可以远程控制；（6）灵活性较好。

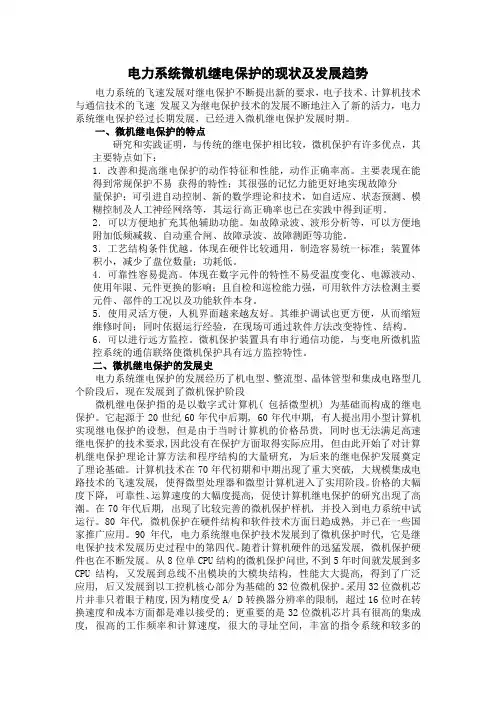

电力系统微机继电保护的现状及发展趋势电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力，电力系统继电保护经过长期发展，已经进入微机继电保护发展时期。

一、微机继电保护的特点研究和实践证明，与传统的继电保护相比较，微机保护有许多优点，其主要特点如下：1．改善和提高继电保护的动作特征和性能，动作正确率高。

主要表现在能得到常规保护不易获得的特性；其很强的记忆力能更好地实现故障分量保护；可引进自动控制、新的数学理论和技术，如自适应、状态预测、模糊控制及人工神经网络等，其运行高正确率也已在实践中得到证明。

2．可以方便地扩充其他辅助功能。

如故障录波、波形分析等，可以方便地附加低频减载、自动重合闸、故障录波、故障测距等功能。

3．工艺结构条件优越。

体现在硬件比较通用，制造容易统一标准；装置体积小，减少了盘位数量；功耗低。

4．可靠性容易提高。

体现在数字元件的特性不易受温度变化、电源波动、使用年限、元件更换的影响；且自检和巡检能力强，可用软件方法检测主要元件、部件的工况以及功能软件本身。

5．使用灵活方便，人机界面越来越友好。

其维护调试也更方便，从而缩短维修时间；同时依据运行经验，在现场可通过软件方法改变特性、结构。

6．可以进行远方监控。

微机保护装置具有串行通信功能，与变电所微机监控系统的通信联络使微机保护具有远方监控特性。

二、微机继电保护的发展史电力系统继电保护的发展经历了机电型、整流型、晶体管型和集成电路型几个阶段后，现在发展到了微机保护阶段微机继电保护指的是以数字式计算机( 包括微型机) 为基础而构成的继电保护。

它起源于20世纪60年代中后期, 60年代中期, 有人提出用小型计算机实现继电保护的设想, 但是由于当时计算机的价格昂贵, 同时也无法满足高速继电保护的技术要求,因此没有在保护方面取得实际应用, 但由此开始了对计算机继电保护理论计算方法和程序结构的大量研究, 为后来的继电保护发展奠定了理论基础。

试论电力系统继电保护技术及配置应用随着社会水平的不断发展，人们对于电力的需求量将会不断的增加，因此在电力系统中实施继电保護技术十分必要。

为此，我们需要采取多种措施，例如，利用母线进行保护、利用输配电线路进行接地保护、对电力变压器进行保护等等，使继电保护技术不断朝着更加智能化和自动化的方向发展，确保各项用电安全。

本文主要就是针对电力系统继电保护技术及配置应用来进行分析。

标签：电力系统；继电保护技术；配置应用引言：在社会的经济建设过程中，对于电力系统的能源保障工作发展也提出了更高的要求，只有通过技术上的更新，才能够实现能源的安全、平稳供应。

在电力系统的工作中，只有实现良好的继电保护技术与配置应用，才能够保障良好的电力系统运行能力。

随着科学技术的不断加强，在继电保护的技术上，也实现技术上的更新，能够与电力系统的发展相协调，从而避免电力系统的故障产生，造成电力系统不必要的工作瘫痪，达到提升电力系统的运转能力，提高电力系统工作能力的效果，为电力系统实现高效率的工作能力提供技术保障。

在电力系统的继电保护环节中，对于继电保护装置实现科学有效的维护工作，对于电力系统的平稳工作具有非常重要的工作意义。

1、电力系统中继电保护技术的现状随着科技的不断进步，继电保护技术得到了快速发展和完善。

继电保护技术经过不同的发展阶段，呈现出不同的存在形态。

主要有电磁式、晶体管式、集成电路式和计算机辅助装置四种类型。

计算机网络技术的不断发展给社会各行各业的发展带来了蓬勃生机，有力地推动了各行业的飞速发展。

在电力系统中广泛地运用计算机技术，极大地促进了电力系统的发展。

目前，电力系统已经渗透到了社会的各个行业中，实现了智能化、网络化、一体化和数字化发展的新格局。

电力系统越来越广泛地应用到各行各业中，并且发展速度如此迅速，不可避免地给电力系统带来了一系列制约发展的不良问题。

电力系统不断地进行扩容和增容，加上不同的地理环境、不同的地区情况对电力系统的要求不一样，使得电力系统无法有效满足日益增加的供电需求，呈现出滞后的发展现状。

电力系统继电保护发表时间：2020-11-20T14:23:51.503Z 来源：《中国电业》2020年7月第19期作者：张鹏飞[导读] 在电力系统中，继电保护是保证电力系统安全、提高电能质量的重要手段。

因此，在电力系张鹏飞内蒙古电力（集团）有限责任公司锡林郭勒电业局内蒙古锡林浩特市 026000【摘要】在电力系统中，继电保护是保证电力系统安全、提高电能质量的重要手段。

因此，在电力系统的设计和运行中，采用继电保护装置消除系统中的故障和异常工作条件，保证电力系统的正常运行。

本文结合我国目前继电保护装置的实际情况，探讨了继电保护发展的现状与趋势。

【关键词】电力系统;继电保护;技术1继电保护的基本概念继电保护是对运行中电力系统的设备和线路，在一定范围内经常监测有无发生异常或事故情况，并能发出跳闸命令或信号的自动装置。

因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件使之免遭损害，所以沿称继电保护。

电力系统继电保护的基本任务是：当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内自动将故障设备从系统中切除，或者给出信号由值班人員消除异常工况的根源，以减轻或避免设备的损坏和对相邻地区供电的影响可靠性是指一个元件、设备或系统在预定时间内，在规定的条件下完成规定功能的能力、可靠性工程涉及到元件失效数据的统计和处理，系统可靠性的定量评定，运行维护，可靠性和经济性的协调等各方面。

2继电保护技术的现状情况 2.1应用互联网信息技术电力系统的继电器保护工作主要体现在数据处理和数据分析上。

当前继电器保护技术应用网络信息技术，完善电力系统的信息体系，保证电力信息的准确性。

同时，互联网信息的应用提高系统数据分析的效率，与以往数据相比，电力系统的运行现状分析，收集信号也能更好地开展电力系统的优化工作。

通过图像可以发现电力系统运行的细节，并为改善电力系统运行模式提供方向。

2.2运用交互电感技术电力系统需要设置互感器，互感器技术应用，长用互感器分为光学互感传感器和光电流互电感两种，主要分为绝缘高压、具有传导速度快的优点。

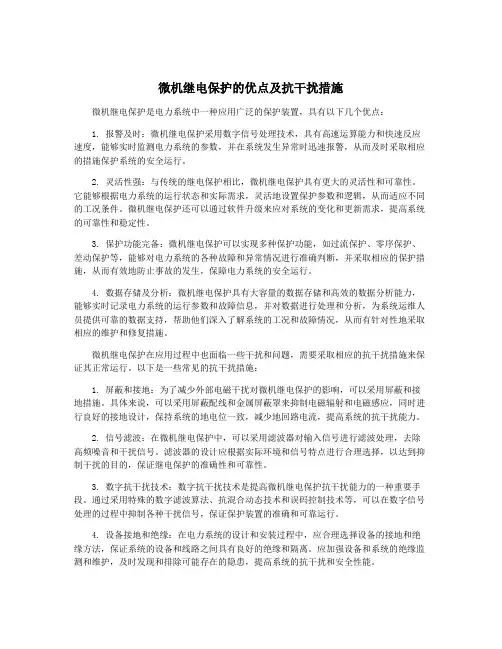

微机继电保护的优点及抗干扰措施微机继电保护是电力系统中一种应用广泛的保护装置，具有以下几个优点：1. 报警及时：微机继电保护采用数字信号处理技术，具有高速运算能力和快速反应速度，能够实时监测电力系统的参数，并在系统发生异常时迅速报警，从而及时采取相应的措施保护系统的安全运行。

2. 灵活性强：与传统的继电保护相比，微机继电保护具有更大的灵活性和可靠性。

它能够根据电力系统的运行状态和实际需求，灵活地设置保护参数和逻辑，从而适应不同的工况条件。

微机继电保护还可以通过软件升级来应对系统的变化和更新需求，提高系统的可靠性和稳定性。

3. 保护功能完备：微机继电保护可以实现多种保护功能，如过流保护、零序保护、差动保护等，能够对电力系统的各种故障和异常情况进行准确判断，并采取相应的保护措施，从而有效地防止事故的发生，保障电力系统的安全运行。

4. 数据存储及分析：微机继电保护具有大容量的数据存储和高效的数据分析能力，能够实时记录电力系统的运行参数和故障信息，并对数据进行处理和分析，为系统运维人员提供可靠的数据支持，帮助他们深入了解系统的工况和故障情况，从而有针对性地采取相应的维护和修复措施。

微机继电保护在应用过程中也面临一些干扰和问题，需要采取相应的抗干扰措施来保证其正常运行。

以下是一些常见的抗干扰措施：1. 屏蔽和接地：为了减少外部电磁干扰对微机继电保护的影响，可以采用屏蔽和接地措施。

具体来说，可以采用屏蔽配线和金属屏蔽罩来抑制电磁辐射和电磁感应，同时进行良好的接地设计，保持系统的地电位一致，减少地回路电流，提高系统的抗干扰能力。

2. 信号滤波：在微机继电保护中，可以采用滤波器对输入信号进行滤波处理，去除高频噪音和干扰信号。

滤波器的设计应根据实际环境和信号特点进行合理选择，以达到抑制干扰的目的，保证继电保护的准确性和可靠性。

3. 数字抗干扰技术：数字抗干扰技术是提高微机继电保护抗干扰能力的一种重要手段。

通过采用特殊的数字滤波算法、抗混合动态技术和误码控制技术等，可以在数字信号处理的过程中抑制各种干扰信号，保证保护装置的准确和可靠运行。

电力系统继电保护技术现状与发展1 引言电力作为当今社会的重要能源，对国民经济的发展和人民生活水平的提高起着不容忽视的重要作用。

电力系统是由电能的产生、输送、分配和使用四个环节共同组成的一个系统。

基于电力在现代社会中的重要性，则对电力的维护就显得格外重要。

而对电力维护起重要作用的继电保护，则是电力系统能否正常工作的关键。

因此，研宄电力系统继电保护技术的现状与发展具有十分重要的现实意义。

2继电保护技术发展现状电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技木的发展不断地注入新的活力。

继电保护技术完成了 4个发展的阶段。

建国后，我国继电保护学科、继电保护设计、继电器制造工业从无到有，在大约 10 年的时间里走过了先进国家半个世纪走过的道路。

•20 世纪50 年代，我国工程技术人员创造性地吸收、消化、掌握了国外先进的继电保护设备性能和运行技术。

20 世纪60年代至 80 年代是晶体管继电保护蓬勃发展和广泛运用的时代。

在此期间，20 世纪70年代，基于集成运算放大器的集成电路保护己开始研究。

到20世纪 80 年代末集成电路保护己形成完整系列，逐渐取代晶体管保护。

到20世纪 90年代初，集成电路保护的研制、生产、应用处于主导地位，进入了集成电路保护时代。

比如天津大学与南京电力自动化设备厂合作研制的微机相电压补偿式方向高频保护以及西安交通大学与许昌继电器厂合作研制的正序故障分量方向高频保护相继于1993、1996 年通过鉴定。

至此，不同原理、不同机型的微机线路和主设备保护各具特色，为电力系统提供了一批新一代性能优良、功能齐全、工作可靠的继电保护装置。

随着微机保护装置的研究，在徽机保护软件、算法等方面也取得了很多理论成果。

可以说从 20世纪 90 年代开始我国继电保护技术己进入了微机保护的时代。

3 继电保护技术的发展趋势3.1 数字化随着计算机技术的迅猛发展，微机保护技术也在不断发展。

微型继电保护1一、简答题1.微机保护中A/D的模拟量输入系统通常由哪几部分组成？各部分的作用是什么？答：微机保护中A/D的模拟量输入系统通常由电压形成、采样保持、多路开关及数模转换。

电压形成：将被测的输入量变成适合模数变换器工作的电压信号采样保持：采样保持电路由模拟开关、存储元件和缓冲放大器A组成。

在采样时刻，加到模拟开关上的数字信号为低电平，此时模拟开关被接通，使存储元件（通常是电容器）两端的电压UB随被采样信号UA变化。

当采样间隔终止时，D变为高电平,模拟开关断开,UB则保持在断开瞬间的值不变。

缓冲放大器的作用是放大采样信号，它在电路中的连接方式有两种基本类型：一种是将信号先放大再存储，另一是先存储再放大。

对理想的采样保持电路，要求开关没有偏移并能随控制信号快速动作，断开的阻抗要无限大，同时还要求存储元件的电压能无延迟地跟踪模拟信号的电压，并可在任意长的时间内保持数值不变多路开关：在多路数据传送过程中，能够根据需要将其中任意一路选出来。

数模转换：就是将离散的数字量转换为连接变化的模拟量.2.微机保护模拟量输入系统为什么要加模拟低通滤波器？其截止频率应该如何选取？f，从而降低对硬件提出的要求。

答：模拟低通滤波器将高频分量滤掉，这样就可以降低s低通滤波器是只让低于截至频率通过的滤波器继电保护常常采用普通的一阶（最高二阶的有源或无源）滤波器来限制接近工频分量的谐波信息混进来。

3.简述VFC型模数转换器的基本工作原理。

答：VFC型模数转换器是一个电路，由一个运放、一个零电压比较器、一个单稳触发器、一个电子开关及电阻电容组成。

电流、电压信号经电压形成回路后，均变换成与输入信号成比例的电压量，经过VFC后，将模拟电压量变换为脉冲信号，该脉冲信号的频率与输入电压成正比，经快速光电耦合器隔离后，由计数器对脉冲进行计数，随后，微机按采样间隔Ts读取的计数值就与输入模拟量在Ts内积分成正比，达到了将模拟量转换为数字量的目的。

继电保护技术文献综述摘要继电保护装置是电力系统的重要组成部分。

对保证电力系统的安全经济运行，防止事故发生和扩大起到关键性的决定作用。

本文回顾了电力系统继电保护技术的发展过程，对我国继电保护技术的现状进行了分析和讨论，概述了微机继电保护技术的特点，展望了未来继电保护技术的发展方向和前景。

关键词：继电保护；电力系统；运行现状；发展前景1.继电保护技术的发展史继电保护技术与当代新兴科学技术相比，继电保护技术已经是相当古老了，然而电力系统继电保护作为一门综合性科学又总是充满青春活力，处于蓬勃发展中。

之所以如此，是因为它是一门理论和实践并重的科学技术，又与电力系统的发展息息相关。

电力系统在飞速发展的同时，也对继电保护装置不断提出新的要求。

电子技术、计算机技术与通信技术的快速发展又为继电保护技术不断地注入了新的活力。

继电保护技术以电力系统的需要作为发展的泉源，同时又不断地吸取相关的科学技术中出现的新成就作为发展的手段。

电力系统继电保护技术的发展过程充分地说明了这一点。

到现在，继电保护技术已经经过了机电式、半导体式、微机式等三个发展阶段。

1.1机电式18世纪末人类已开始利用熔断器防止在发生短路时损坏设备，建立了过电流保护原理。

19世纪初，随着电力系统的发展，继电器被广泛应用于电力系统的保护。

这个时期被认为是继电器保护技术发展的开端。

1905～19O8年研制出电流差动保护，自1910年起开始采用方向性电流保护，于19世纪20年代初生产出距离保护，在30年代初已出现了快速动作的高频保护。

由此可见，从继电保护的基本原理上看，到本世纪20年代末现在普遍应用的继电保护原理基本上都已建立。

1.2半导体式20世纪50年代后，随着晶体管的发展，出现了晶体管保护装置。

这种保护装置体积小，动作速度快，无机械转动部分，经过20余年的研究与实践，晶体管式保护装置的抗干扰问题从理论和实际都得到了满意的解决。

20世纪70年代，晶体管保护被大量采用。

电力系统继电保护技术的现状与发展摘要：继电保护技术的应用是保证电力系统稳定安全运行的一个有效途径，同时也是提供电力企业经济效益的重要手段。

因此，需要及时了解当前电力系统继电保护技术现状，并探讨未来发展趋势。

关键词：电力系统；继电保护技术；应用现状随着信息技术迅速发展，电力市场对电能的需求日益增长，使得电网的运行负荷日益增大。

在电力系统中，继电保护技术在电网中的应用是非常必要的。

继电保护技术在电力系统中的运用，将直接关系到电网的整体安全，保证电网的持续稳定。

而电力系统的安全运行，对于人民的生活、工作、经济的发展，具有相当大的影响。

电力系统的故障将会对整个城市的正常运行构成严重的威胁，严重影响着城市的发展和运营。

因此，在电力系统中进行继电保护意义重大。

随着继电保护技术的发展，我们必须充分认识到继电保护技术的重要性和发展状况，并将其与现代技术相结合，使之能更好地为电网服务，从而真正推动我国电网的高效运转。

一、继电保护技术的重要性（一）识别继电故障继电保护识别技术是鉴别继电故障的关键技术之一，它可以为电力设备维护部门人员提供或为电力设备提供技术支持，为维护管理部门迅速、准确地排除故障故障提供一条捷径，进而相关人员可以及时了解并确定故障原因，从而从根本上进行解决。

（二）提高电力系统运行安全继电保护技术是保证电网安全运行和正常工作的重要手段。

继电保护技术主要是在电力系统运行中提供及时有效继电防护，当发生严重的事故时，继电保护技术就会自动生成大量的故障信息，从而为电网的安全运行提供及时的可靠的保证。

（三）自动监测电力系统继电保护技术在实现目前电力系统各环节的自动化监控工作中，对目前电网各主要部件的功能进行了一定程度的自动监控，并在电网发生故障时，自动作出相应的应急响应。

二、电力系统继电保护技术的现状目前，我国继电保护技术已经历了若干关键时期，促使现阶段在继电保护技术提出更高的要求。

近几年快速发展以来，继电保护技术发展迅速，而在具体应用方面，从国外某些先进继电操作技术和装备进行合理借鉴，同时关注集成电路运算功率放大器方面保护技术的研究，当进入到二十世纪七十年代后，相关集成电路性能保护研究上逐渐探讨出有关技术，为其发展提供重要作用。

电力系统继电保护技术现状及发展趋势发表时间：2016-08-26T11:19:50.237Z 来源：《电力设备》2016年第12期作者：何小琴[导读] 继电保护技术在我国电力系统已经发展了60余年，目前经历了4个阶段。

何小琴（国网新疆电力公司塔城供电公司调度控制中心 834700）摘要：随着我国经济的快速发展，人们生产、生活用电需求的不断增长，电力工程的负荷在不断增大。

继电保护技术作为电力系统的安全保障，对电力工程的作用尤其重要。

本文简单的介绍了继电保护技术的原理及其在电力系统中的作用，简明的分析了继电保护技术的发展，对其前发展趋势景也略微做了一些分析关键词：继电保护技术；应用现状；电力系统；1 继电保护技术发展继电保护技术在我国电力系统已经发展了60余年，目前经历了4个阶段。

第1个阶段是在1959年左右。

在这段时期，我国的继电保护学科是一个从无到有的过程。

第2个阶段是1970年到1980年左右。

在这段时期我国的继电保护技术得到了蓬勃发展，计算机继电保护技术在我国开始发展起来。

第3阶段是计算机继电保护技术阶段。

在该阶段，不断有更先进更有效的微机保护装置被研发出来。

第4个阶段是从1990年开始，我国继电保护技术进入微机保护时代，同时由于各种新的电子通信技术的发展，继电保护技术又有了新的活力。

2 继电保护技术应用现状（1）继电技术的深入研究和新技术的发展使继电保护装置有了更多的选择。

在电力系统继电保护装置的选择过程中有者两个原则需要注意：一对任务的完成能力。

继电保护装置至少要能够实现电力系统运行状况监测、系统故障的自动判断与切除等，同时还需能支持网络监控系统。

二是满足可靠性、选择性、灵敏性要求。

（2）不同原理、不同机型的线路和主设备保护各具特色，为电力系统提供了一批新一代性能优良、功能齐全、工作可靠的继电保护装置。

随着微机保护装置的深入研究，在微机保护软件、算法等方面也取得了很多理论成果。

可以说从90年代开始我国继电保护技术已进入了微机保护的时代。
