微机继电保护技术

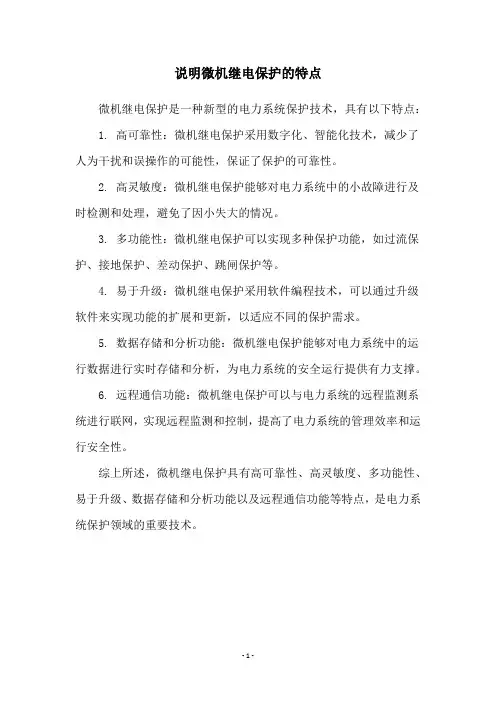

说明微机继电保护的特点
微机继电保护是一种新型的电力系统保护技术，具有以下特点： 1. 高可靠性：微机继电保护采用数字化、智能化技术，减少了人为干扰和误操作的可能性，保证了保护的可靠性。

2. 高灵敏度：微机继电保护能够对电力系统中的小故障进行及时检测和处理，避免了因小失大的情况。

3. 多功能性：微机继电保护可以实现多种保护功能，如过流保护、接地保护、差动保护、跳闸保护等。

4. 易于升级：微机继电保护采用软件编程技术，可以通过升级软件来实现功能的扩展和更新，以适应不同的保护需求。

5. 数据存储和分析功能：微机继电保护能够对电力系统中的运行数据进行实时存储和分析，为电力系统的安全运行提供有力支撑。

6. 远程通信功能：微机继电保护可以与电力系统的远程监测系统进行联网，实现远程监测和控制，提高了电力系统的管理效率和运行安全性。

综上所述，微机继电保护具有高可靠性、高灵敏度、多功能性、易于升级、数据存储和分析功能以及远程通信功能等特点，是电力系统保护领域的重要技术。

- 1 -。

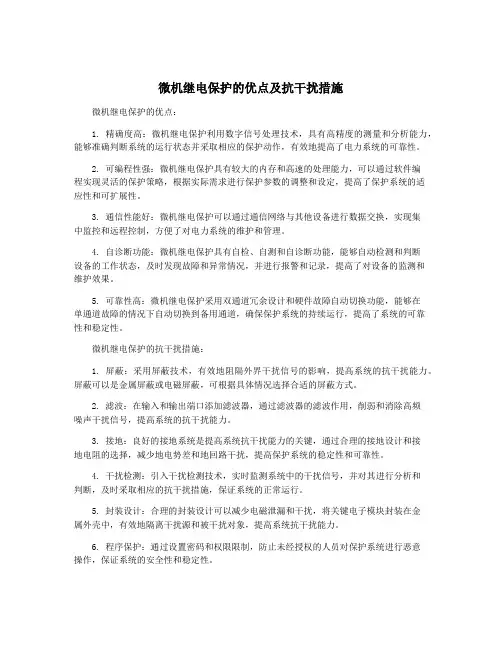

微机继电保护的优点及抗干扰措施微机继电保护的优点：1. 精确度高：微机继电保护利用数字信号处理技术，具有高精度的测量和分析能力，能够准确判断系统的运行状态并采取相应的保护动作，有效地提高了电力系统的可靠性。

2. 可编程性强：微机继电保护具有较大的内存和高速的处理能力，可以通过软件编程实现灵活的保护策略，根据实际需求进行保护参数的调整和设定，提高了保护系统的适应性和可扩展性。

3. 通信性能好：微机继电保护可以通过通信网络与其他设备进行数据交换，实现集中监控和远程控制，方便了对电力系统的维护和管理。

4. 自诊断功能：微机继电保护具有自检、自测和自诊断功能，能够自动检测和判断设备的工作状态，及时发现故障和异常情况，并进行报警和记录，提高了对设备的监测和维护效果。

5. 可靠性高：微机继电保护采用双通道冗余设计和硬件故障自动切换功能，能够在单通道故障的情况下自动切换到备用通道，确保保护系统的持续运行，提高了系统的可靠性和稳定性。

微机继电保护的抗干扰措施：1. 屏蔽：采用屏蔽技术，有效地阻隔外界干扰信号的影响，提高系统的抗干扰能力。

屏蔽可以是金属屏蔽或电磁屏蔽，可根据具体情况选择合适的屏蔽方式。

2. 滤波：在输入和输出端口添加滤波器，通过滤波器的滤波作用，削弱和消除高频噪声干扰信号，提高系统的抗干扰能力。

3. 接地：良好的接地系统是提高系统抗干扰能力的关键，通过合理的接地设计和接地电阻的选择，减少地电势差和地回路干扰，提高保护系统的稳定性和可靠性。

4. 干扰检测：引入干扰检测技术，实时监测系统中的干扰信号，并对其进行分析和判断，及时采取相应的抗干扰措施，保证系统的正常运行。

5. 封装设计：合理的封装设计可以减少电磁泄漏和干扰，将关键电子模块封装在金属外壳中，有效地隔离干扰源和被干扰对象，提高系统抗干扰能力。

6. 程序保护：通过设置密码和权限限制，防止未经授权的人员对保护系统进行恶意操作，保证系统的安全性和稳定性。

继电保护基础知识和微机保护原理继电保护是电力系统中重要的安全措施之一，它的作用是在电力系统发生故障时，迅速切除或隔离故障点，保护电力设备和人身安全。

而微机保护利用先进的微机技术，结合各种传感器和控制装置，实现电力系统的准确、灵敏和可靠的保护，提高系统的稳定性和可靠性。

本文将介绍继电保护基础知识和微机保护原理。

一、继电保护基础知识1.继电保护原理继电保护根据电力系统的运行状态和故障特征，通过各种传感器和设备，对电力系统的电压、电流、功率等进行监测和测量，从而判断系统是否发生故障以及故障的位置和类型。

根据保护原理的不同，可以将继电保护分为差动保护、过流保护、间隙保护、距离保护等。

2.继电保护的类型继电保护按照保护范围的不同，可以分为发电机保护、变压器保护、线路保护、母线保护、馈线保护等。

不同的保护对象有着不同的保护特点和保护要求。

3.继电保护的组成继电保护由监测传感器、比较装置、判据装置和动作执行装置等组成。

监测传感器负责将电能转化为可测量的电信号，如电压互感器、电流互感器等；比较装置根据测量信号和设定值进行比较，判断系统的状态；判据装置根据比较装置的输出结果，生成动作指令，控制动作执行装置对保护范围内的设备进行保护动作。

1.微机保护系统结构微机保护系统由数据采集模块、微机主控装置、数据处理模块、监测和操作界面等组成。

数据采集模块负责采集保护对象的电压、电流等信号，并将其转化为数字信号；微机主控装置进行数据的处理和分析，并根据设定条件生成保护动作指令；数据处理模块进行数据的存储和管理，提供故障记录和统计报表等。

2.微机保护的特点微机保护具有以下特点：（1）准确性高：微机保护采用先进的数字信号处理技术，可以实时监测和测量电力系统的各种参数，提高保护的准确性和可靠性。

（2）速度快：微机保护系统的处理速度很快，可以在几十毫秒内完成对电力系统的故障判断和动作指令的生成。

（3）功能强大：微机保护具有丰富的功能，可以实现过流保护、差动保护、距离保护、频率保护等多种保护方式。

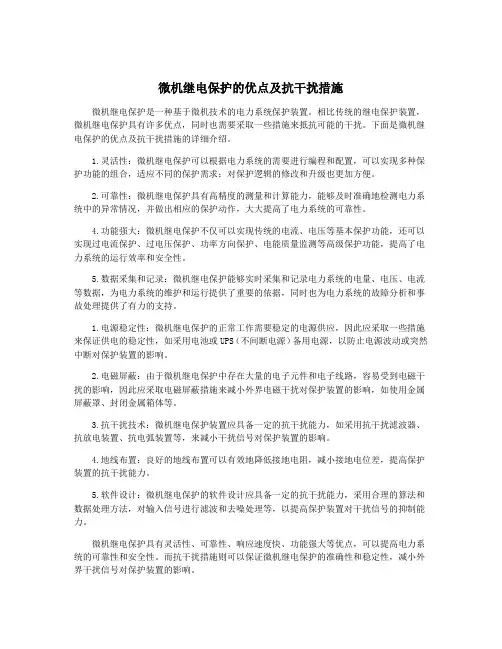

微机继电保护的优点及抗干扰措施微机继电保护是一种基于微机技术的电力系统保护装置。

相比传统的继电保护装置，微机继电保护具有许多优点，同时也需要采取一些措施来抵抗可能的干扰。

下面是微机继电保护的优点及抗干扰措施的详细介绍。

1.灵活性：微机继电保护可以根据电力系统的需要进行编程和配置，可以实现多种保护功能的组合，适应不同的保护需求；对保护逻辑的修改和升级也更加方便。

2.可靠性：微机继电保护具有高精度的测量和计算能力，能够及时准确地检测电力系统中的异常情况，并做出相应的保护动作，大大提高了电力系统的可靠性。

4.功能强大：微机继电保护不仅可以实现传统的电流、电压等基本保护功能，还可以实现过电流保护、过电压保护、功率方向保护、电能质量监测等高级保护功能，提高了电力系统的运行效率和安全性。

5.数据采集和记录：微机继电保护能够实时采集和记录电力系统的电量、电压、电流等数据，为电力系统的维护和运行提供了重要的依据，同时也为电力系统的故障分析和事故处理提供了有力的支持。

1.电源稳定性：微机继电保护的正常工作需要稳定的电源供应，因此应采取一些措施来保证供电的稳定性，如采用电池或UPS（不间断电源）备用电源，以防止电源波动或突然中断对保护装置的影响。

2.电磁屏蔽：由于微机继电保护中存在大量的电子元件和电子线路，容易受到电磁干扰的影响，因此应采取电磁屏蔽措施来减小外界电磁干扰对保护装置的影响，如使用金属屏蔽罩、封闭金属箱体等。

3.抗干扰技术：微机继电保护装置应具备一定的抗干扰能力，如采用抗干扰滤波器、抗放电装置、抗电弧装置等，来减小干扰信号对保护装置的影响。

4.地线布置：良好的地线布置可以有效地降低接地电阻，减小接地电位差，提高保护装置的抗干扰能力。

5.软件设计：微机继电保护的软件设计应具备一定的抗干扰能力，采用合理的算法和数据处理方法，对输入信号进行滤波和去噪处理等，以提高保护装置对干扰信号的抑制能力。

微机继电保护具有灵活性、可靠性、响应速度快、功能强大等优点，可以提高电力系统的可靠性和安全性。

微机继电保护原理1.数据采集：微机继电保护通过连接电流互感器和电压互感器对电力系统的电流和电压进行采集，将采集到的数据转换为电压或电流信号输入到微处理器中进行分析。

2.信号处理：微机继电保护通过模拟电路将采集到的电压和电流信号进行放大、滤波和线性化处理，保证信号的精度和稳定性，并将处理后的信号送入A/D转换器中进行数字化处理。

3.数字化处理：微机继电保护中的微处理器通过A/D转换器将采集到的模拟信号转换为数字信号，以便进行后续的数字处理和判断。

4.过电流保护：微机继电保护根据电流信号的大小判断系统是否存在过电流现象。

当电流超过设定的保护值时，微机继电保护会发出指令关闭相应的断路器，以保护电力系统的安全运行。

5.过压保护：微机继电保护通过分析电压信号的大小判断系统是否存在过压现象。

当电压超过设定的保护值时，微机继电保护会通过控制指令断开电力系统的电源，以避免设备损坏或火灾等安全隐患。

6.欠压保护：微机继电保护根据电压信号的大小判断系统是否存在欠压现象。

当电压低于设定的保护值时，微机继电保护会发出指令关闭相应的电力设备，以防止设备受损或引起电路故障。

7.过负荷保护：微机继电保护通过分析电流信号的大小和持续时间来判断系统是否存在过负荷现象。

当电流超过设定的保护值并持续一定时间时，微机继电保护会发出指令关闭相应的设备，以防止设备受损或引起火灾等安全事故。

8.故障记录：微机继电保护具有故障记录功能，可以记录系统出现的故障信息，如过流记录、过压记录、欠压记录等，以便维护人员进行故障分析和故障排查。

总之，微机继电保护利用微处理器技术进行数据采集、处理和判断，通过对电流和电压信号的分析，判断系统是否存在过电流、过压、欠压、过负荷等异常情况，并通过发出控制指令来保护电力系统的安全运行。

同时，微机继电保护具有故障记录功能，方便维护人员进行故障分析和处理。

微机继电保护的优点及抗干扰措施1.高速保护：传统的保护装置逐步被微机保护装置所取代，其主要原因就在于微机保护装置具有更高的保护速度。

传统的继电保护装置仅能以毫秒级的速度执行保护判断，而微机继电保护装置能以微秒级的速度执行保护判断，其保护速度是传统继电保护装置的数倍。

2.高可靠性：微机继电保护装置具有较高的可靠性。

传统的继电保护装置通常采用机械式、电磁式等传统元器件，容易因为元器件的老化、机械损坏等原因而失效，而微机继电保护装置使用的元器件是电子元器件，其寿命较长、可靠性较高，能够保证装置的长期稳定运行。

3.高精度：微机继电保护装置具有较高的精度。

传统的继电保护装置仅具有一定的判别精度，如果遇到相邻线路干扰等情况，就会产生误判，而微机继电保护装置能够针对各种干扰情况作出正确判断，并进行相应的保护措施。

4.多功能：微机继电保护装置可以完成多种保护功能，如过电流保护、地电流保护、短路保护、过压保护、欠压保护等多种保护功能，并且可以通过编程方式设置参数，以适应不同的工作环境。

5.可编程性：微机继电保护装置具有强大的可编程性。

传统的继电保护装置仅能完成固定的保护功能，而微机继电保护装置可以通过编程实现不同的保护功能，并且可以根据不同的工作环境进行参数设置，从而保证装置的最佳工作状态。

1.电气隔离：在微机继电保护装置的设计中，通常采用电气隔离的方式来避免各个元件之间的相互影响。

例如，将数字量与模拟量隔离，将微处理器与外部电路隔离等措施，能够有效地抑制外界噪声的干扰。

2.滤波：微机继电保护装置通常在输入端口、输出端口等关键位置采用滤波电路，以滤除高频噪声和杂波信号，从而提高装置的抗干扰能力。

3.地线处理：微机继电保护装置的接地处理是影响其抗干扰能力的重要因素。

在接地处理时，应注意消除地环形电流，采用良好的接地方式，有效降低地电位的参差不齐度，提高装置的稳定性和抗干扰能力。

4.软件滤波：在微机继电保护装置的软件设计中，通常采用滤波算法来降低输入信号中的噪声，例如，通过加权平均或中值滤波等算法处理输入信号，从而提高装置的抗噪能力。

微机继电保护系统的原理、作用和特点微机继电保护系统的原理、作用和特点1.高压（电力）系统继电保护技术的原理是（电气）测量器件对被保护对象实时检测其有关电气量（电流、电压、功率、频率等）的大小、性质、输出的逻辑状态、顺序或它们的组合，还有检测其他的（物理）量（如（变压器）油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高等）作为继电保护装置的输入信号，通过数学或逻辑运算与给定的整定值进行比较，然后给出一组逻辑信号来判断相应的保护是否应该启动，并将有关命令传给执行机构，由执行机构完成保护的工作任务（跳闸或发出报警信号等）。

系统工作原理图：2.微机继电保护系统的硬件组成：（1）.模拟量输入系统（数据采集系统）：包括电压形成、模拟量信号的滤波、采样保持、多路转换（MPX）以及模拟转换等主要环节，最后完成将模拟量输入准确地转换为数字量。

（2）.CPU主系统：微处理器、只读存储器（ROM）或闪存内存单元、随机存取存储器（RAM）、定时器、并行以及串行接口等。

微处理器通过执行编制好的程序，完成各种继电保护测量、逻辑和控制功能。

（3）.开关量（数字量）输入/输出系统：并行接口（PIA或PIO）、光电隔离器件及有触点的（中间（继电器））等组成，完成保护的出口跳闸、信号、外部接点输入及人机对话等功能。

3.高压电力系统微机继电保护系统的作用是专业对电力系统的正常运行工况进行监测显示，对异常工况进行及时的故障报警、故障诊断或快速切断异常线路（或设备等）的电力保护系统,进而为用户的正常生产、生活（用电）提供保证。

4.高压电力系统的微机继电保护系统特点是：（1）.可靠性：继电保护装置有非常好的可靠性，不误动不拒动等。

（2）.选择性：正确选择故障部位，保护动作执行时仅将故障部位从电力系统中切除，保证无故障部分继续正常（安全）运行。

（3）.速动性：快速反应及时切除故障。

(4).灵敏性：灵敏性是指电气设备或线路在被保护范围内发生短路故障或不正常运行情况时，保护装置的反应能力。

微机继电保护的优点及抗干扰措施微机继电保护是电力系统中一种应用广泛的保护装置，具有以下几个优点：1. 报警及时：微机继电保护采用数字信号处理技术，具有高速运算能力和快速反应速度，能够实时监测电力系统的参数，并在系统发生异常时迅速报警，从而及时采取相应的措施保护系统的安全运行。

2. 灵活性强：与传统的继电保护相比，微机继电保护具有更大的灵活性和可靠性。

它能够根据电力系统的运行状态和实际需求，灵活地设置保护参数和逻辑，从而适应不同的工况条件。

微机继电保护还可以通过软件升级来应对系统的变化和更新需求，提高系统的可靠性和稳定性。

3. 保护功能完备：微机继电保护可以实现多种保护功能，如过流保护、零序保护、差动保护等，能够对电力系统的各种故障和异常情况进行准确判断，并采取相应的保护措施，从而有效地防止事故的发生，保障电力系统的安全运行。

4. 数据存储及分析：微机继电保护具有大容量的数据存储和高效的数据分析能力，能够实时记录电力系统的运行参数和故障信息，并对数据进行处理和分析，为系统运维人员提供可靠的数据支持，帮助他们深入了解系统的工况和故障情况，从而有针对性地采取相应的维护和修复措施。

微机继电保护在应用过程中也面临一些干扰和问题，需要采取相应的抗干扰措施来保证其正常运行。

以下是一些常见的抗干扰措施：1. 屏蔽和接地：为了减少外部电磁干扰对微机继电保护的影响，可以采用屏蔽和接地措施。

具体来说，可以采用屏蔽配线和金属屏蔽罩来抑制电磁辐射和电磁感应，同时进行良好的接地设计，保持系统的地电位一致，减少地回路电流，提高系统的抗干扰能力。

2. 信号滤波：在微机继电保护中，可以采用滤波器对输入信号进行滤波处理，去除高频噪音和干扰信号。

滤波器的设计应根据实际环境和信号特点进行合理选择，以达到抑制干扰的目的，保证继电保护的准确性和可靠性。

3. 数字抗干扰技术：数字抗干扰技术是提高微机继电保护抗干扰能力的一种重要手段。

通过采用特殊的数字滤波算法、抗混合动态技术和误码控制技术等，可以在数字信号处理的过程中抑制各种干扰信号，保证保护装置的准确和可靠运行。

微机继电保护的优点及抗干扰措施微机继电保护技术是电力系统保护领域中的重要技术之一。

相对于传统的机电式继电保护技术，微机继电保护具有以下优点：1. 精度高：微机继电保护采用数字化技术，其精度高于传统的机电式继电保护技术，能够提高电力系统的安全性能。

2. 面板化显示：微机继电保护设备通常采用液晶显示器，能够直观地显示系统的各项参数，方便运维人员进行系统监控。

3. 功能强大：微机继电保护系统功能丰富，可以满足电力系统维护的多种需求，如故障录波、事件记录、跳闸原因诊断等。

4. 通信能力：微机继电保护系统可以实现与其他设备的数据通信，如与遥控台、RTU等进行联网通信，从而实现远程维护和控制。

在使用微机继电保护技术的过程中，为了避免干扰，需要采取一些抗干扰措施：1. 设备布局优化：在设备的布局上，应当尽可能地避免慢速和高频电磁干扰源与微机继电保护设备的距离过近，可以采用隔离、放置屏蔽罩等方式来保证设备的正常运转。

2. 信号屏蔽：对于微机继电保护设备接收的干扰信号，可以采用软件滤波等方式将其滤除，从而保证接收到的信号的真实性和可靠性。

3. 地线系统优化：在微机继电保护设备中，地线较短、厚度较宽，能够有效地减少串扰，降低信号损耗。

因此，在设计时应当充分考虑地线系统的优化。

4. 信号隔离：为了保护微机继电保护设备不受外部干扰，可以采用信号隔离技术将不同信号进行隔离，从而保证各个信号之间不会相互影响。

综上所述，微机继电保护技术在电力系统保护领域起着重要的作用，具有精度高、功能强大、面板化显示、通信能力等优点。

在使用过程中，需要采取一些抗干扰措施来保证设备的正常运转。

微机继电保护的优点及抗干扰措施微机继电保护是一种利用微处理器和数字电子技术实现的新型继电保护装置。

相比于传统的电磁式继电保护装置，微机继电保护具有以下优点：1. 高可靠性：微机继电保护采用数字电子技术，具有较高的可靠性。

数字电子元件稳定可靠，寿命长，相对于传统的机械继电器和电磁元件，其故障率更低，减少了由于元件故障引起的保护误动和漏动的可能性，提高了电力系统的可靠性。

2. 灵敏度高：微机继电保护能够采集电力系统中各种电量的实时数据，并以高速、高精度进行处理。

通过灵敏度高的微机算法，可以实现对各种异常情况的快速判断和定位。

微机继电保护还能够根据电力系统的实际情况进行参数调整，提高保护的适用性和可调性。

3. 功能强大：微机继电保护具有丰富的保护功能。

除了常见的过载、短路、接地故障等保护功能以外，还可以实现电气距离保护、差动保护、方向保护、变压器保护、母线保护等复杂的保护功能。

微机继电保护还可以与通信系统进行联动，实现远程监视和控制。

4. 易于操作和维护：微机继电保护具有友好的人机界面，可以通过触摸屏、键盘等方式进行操作。

操作界面直观明了，操作简便，能够快速调整保护参数。

微机继电保护还能够进行自检和自校验，能够自动检测继电器的工作状态和电源状态，提供故障自诊断功能，大大方便了设备的维护和维修。

为了保证微机继电保护的正常工作，还需要采取一系列的抗干扰措施，主要包括以下几个方面：1. 绝缘措施：微机继电保护的所有输入和输出接口都需要进行绝缘处理，以免因系统的绝缘不良导致的电磁干扰。

2. 屏蔽措施：对关键线路进行屏蔽处理，减少外界电磁干扰的影响。

可以采用屏蔽箱或者屏蔽线缆来实现。

3. 地线措施：采用合适的地线接法，通过对接地电阻的合理选择和接地引线的良好连接，减少外界干扰对于系统的影响。

4. 滤波措施：对于输入输出线路，可以通过增加滤波器来滤波，减少高频干扰对系统性能的影响。

5. 定位措施：安装微机继电保护时，应尽量靠近受保护对象，减少接线的长度，减小传输过程中干扰信号的影响。

电力系统微机继电保护技术导则一、引言电力系统是现代社会不可或缺的基础设施之一，而微机继电保护技术在电力系统中起着至关重要的作用。

本文将详细介绍电力系统微机继电保护技术的相关内容，包括其定义、发展历程、应用领域、工作原理等。

二、定义与发展历程2.1 定义微机继电保护技术是指利用微处理器和相应的软件实现对电力系统进行故障检测、故障定位和故障切除等操作的一种保护技术。

2.2 发展历程微机继电保护技术起源于20世纪70年代，当时计算机技术正处于迅速发展阶段。

最早的微机继电保护装置采用离散元件构成的逻辑线路来实现逻辑控制功能。

随着集成电路技术的进步，20世纪80年代中期出现了第一代真正意义上的微机继电保护装置。

经过几十年的发展，到了21世纪初，微机继电保护装置已经成为电力系统保护的主流技术。

随着计算机硬件和软件技术的不断进步，微机继电保护装置在功能、可靠性和性能上得到了显著提升。

三、应用领域微机继电保护技术广泛应用于各类电力系统，包括发电厂、变电站、配电网等。

它可以实现对电力系统各个环节的保护，包括线路、变压器、发电机等。

四、工作原理微机继电保护装置由硬件和软件两部分组成。

硬件部分包括微处理器、采样模块、通信模块等；软件部分则是通过编程实现各种功能。

4.1 采样与数据处理微机继电保护装置通过采样模块对电力系统的信号进行采样，获取相应的数据。

然后，通过数据处理算法对采样得到的数据进行处理，以便进行故障检测和定位。

4.2 故障检测与定位基于采样得到的数据，微机继电保护装置可以实时监测电力系统中的故障情况，并通过判断故障类型和位置来进行相应的保护操作。

常见的故障检测和定位算法包括差动保护、过电流保护和距离保护等。

4.3 故障切除当微机继电保护装置检测到电力系统中存在故障时，它会根据预设的逻辑控制策略，切除故障部分，以避免故障扩大和对系统造成更大的损害。

五、优势与挑战5.1 优势微机继电保护技术相比传统的继电保护技术具有如下优势：•功能强大：微机继电保护装置可以实现多种复杂的功能，如差动保护、距离保护等。
