微机继电保护装置的调试技术
- 格式:doc
- 大小:751.00 KB
- 文档页数:6
继电保护实操精粹一、发电机差动保护(一)动作方程⎪⎪⎭⎫⎝⎛≤⎩⎨⎧+-≥≥00000z z z z dz z z z ddz d I I I I I I I K I I I >)( 式中:d I ——差动电流,N S d I I I ..-=z I ——制动电流,2..NS z I I I -=z K ——比率制动系数; 0dz I ——初始动作电流;S I .、N I .——分别为中性点及机端差动TA 二次电流;(二)动作特性IqIsId图1图中:d I ——动作电流;z I ——制动电流;qI——初始动作电流;gI——拐点电流;zK——比率制动系数。
由图1可以看出,纵差保护的动作特性由两部分组成:即无制动部分和有制动部分。
其优点是:在区内故障电流小时,它具有很高的动作灵敏度,在区外故障时,它具有较强的躲过暂态不平衡电流的能力。
(三)动作逻辑为提高发电机内部及外部不同相时故障时保护动作的可靠性,采用负序电压解除循环闭锁(即改为单相出口方式)。
出口图2(四)调整试验1、两侧差动电流通道平衡状况检查:图3aI、bI、cI、NI——分别为机端差动TA二次三相电流接入端子;'aI、'bI、'cI、'NI——分别为中性点差动TA二次三相电流接入端子。
操作试验仪,使其输出电流分别为e I 及5e I 的工频电流(二次额定电流),观察并记录屏幕显示的差电流。
再将试验仪A I 端子上的输出线分别接到bI 、'b I 及cI 、'c I 端子上,重复上述试验观察并记录。
要求屏幕显示电流值清晰、稳定,完全差动保护,记录的各差流的最大值应不大于2%e I 。
计算值与实测值的最大误差不大于5%。
否则,应对被试通道重新进行调整。
(五)初始动作电流的校验 1、试验接线图4图中:A U 、B U 、C U ——分别为机端TV 二次三相电压接入端子;该型保护需校验解除循环闭锁的负序电压定值。
浅谈微机型主变保护调试的要点摘要微机型主变保护装置以其灵活性强、可靠性高、调试方便等特点得到广泛应用。
结合现场调试中出现的问题,提出一些自己的看法。
关键词微机型主变保护;继电保护;调试电力变压器在电力系统变电、输电和配电每个环节中广泛应用,它又是变电站内最重要的设备之一,它的安全运行对电力客户安全用电起决定性作用。
现在微机型保护代表了继电保护技术发展的重要方向,随着电力系统的发展,电网结构日趋复杂,微机型保护装置可满足保护种类多、保护配置复杂、反应速度快的需要,而这些也正是变压器保护所需要的,所以近几年微机型变压器保护在电力系统中的运用越来越广泛。
本文结合变电站现场安装调试过程中碰到的一些微机型变压器保护的问题,在理论及实际应用上作一些探讨与说明。
1 微机继电保护测试装置接地、功放老化及软件出错问题1.1 现场调试发现的问题1)在某变电站施工现场进行调试,给主变压器保护装置加工作电流、工作电压,发现电压与电流幅值和角度均不稳定,而单独加单相电压和电流则显示正确,把测试仪的接地与保护装置的接地连接,不稳定的现象消失。
在另一次调试中发现,在高、低压侧加电流做比例差动,所加电流与显示电流无法平衡,而用钳表测量电流,显示输出正常,但输出的N流过的电流与装置所显示的电流差的和刚好为N里原应该流过的电流。
如果我们断开保护装置的接地,该现象消失。
这现象说明了保护装置的接地分流了。
2)目前继电保护调试工作中基本都是使用微机保护测试仪,它使用方便,功能全面。
由于每一项保护调试工作都需要依赖微机保护测试仪,因此仪器的使用频率非常高,长时间的使用大大加速仪器内部元件的老化,尤其以功放老化最为严重。
一般测试仪使用一年半左右都会出现功放老化的情况,如大电流、大电压输出无法快速达到,经常出现在大电流下所测数据超标,即表现为带负载能力下降的现象。
3)由于一般微机测试仪都是与电脑配合使用,Windows系统的不稳定,施工现场环境的恶劣,经常造成文件缺失或错误,硬件的损坏,引起测试仪软件运行的不正常,导致试验结果误差的增大或错误。

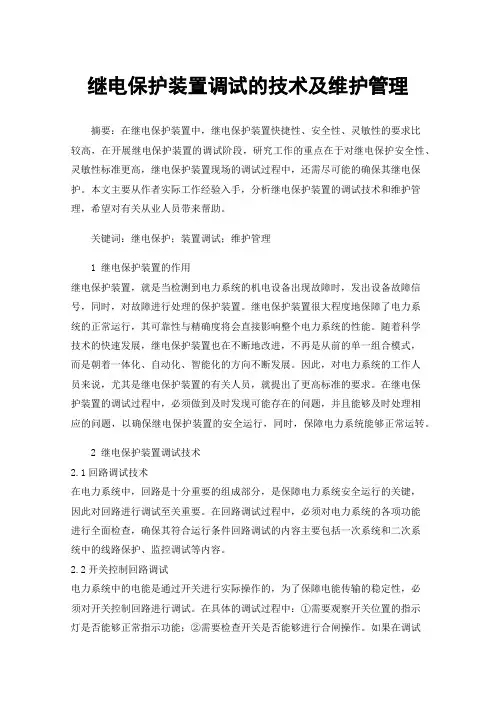

继电保护装置调试的技术及维护管理摘要:在继电保护装置中,继电保护装置快捷性、安全性、灵敏性的要求比较高,在开展继电保护装置的调试阶段,研究工作的重点在于对继电保护安全性、灵敏性标准更高,继电保护装置现场的调试过程中,还需尽可能的确保其继电保护。
本文主要从作者实际工作经验入手,分析继电保护装置的调试技术和维护管理,希望对有关从业人员带来帮助。
关键词:继电保护;装置调试;维护管理1 继电保护装置的作用继电保护装置,就是当检测到电力系统的机电设备出现故障时,发出设备故障信号,同时,对故障进行处理的保护装置。
继电保护装置很大程度地保障了电力系统的正常运行,其可靠性与精确度将会直接影响整个电力系统的性能。
随着科学技术的快速发展,继电保护装置也在不断地改进,不再是从前的单一组合模式,而是朝着一体化、自动化、智能化的方向不断发展。
因此,对电力系统的工作人员来说,尤其是继电保护装置的有关人员,就提出了更高标准的要求。
在继电保护装置的调试过程中,必须做到及时发现可能存在的问题,并且能够及时处理相应的问题,以确保继电保护装置的安全运行,同时,保障电力系统能够正常运转。
2 继电保护装置调试技术2.1回路调试技术在电力系统中,回路是十分重要的组成部分,是保障电力系统安全运行的关键,因此对回路进行调试至关重要。
在回路调试过程中,必须对电力系统的各项功能进行全面检查,确保其符合运行条件回路调试的内容主要包括一次系统和二次系统中的线路保护、监控调试等内容。
2.2开关控制回路调试电力系统中的电能是通过开关进行实际操作的,为了保障电能传输的稳定性,必须对开关控制回路进行调试。
在具体的调试过程中:①需要观察开关位置的指示灯是否能够正常指示功能;②需要检查开关是否能够进行合闸操作。
如果在调试过程中出现故障,则应该及时关闭电源,修复故障发生位置;③还应该观察电源开关在后台机的状态,如果电源开关和断路器均断开,则应该观察后台机上电源开关的显示状态是否一致。
电力系统中的继电保护装置调试继电保护装置是电力系统中重要的组成部分,其功能是在电力系统中发生故障时,及时检测并切除故障区域,保护电力设备的安全运行。
为了确保继电保护装置的正常工作,需要进行调试和测试。
本文将介绍电力系统中继电保护装置的调试方法和步骤。
一、继电保护装置调试的重要性电力系统中的继电保护装置是保障电力设备安全运行的最后一道防线,其灵敏度和可靠性直接关系到电力系统的安全稳定运行。
因此,继电保护装置的调试十分重要。
通过调试,可以确保继电保护装置具备以下特点:1. 灵敏度:继电保护装置应能快速准确地检测到故障信号,并及时切除故障区域,以避免损坏电力设备。
2. 可靠性:继电保护装置应具备良好的可靠性,避免误动作和漏动作,以保证电力系统的稳定运行。
3. 适应性:继电保护装置应能适应各种故障情况和工作环境,以提高电力系统的抗干扰能力。
二、继电保护装置调试的步骤1. 准备工作在进行继电保护装置调试之前,需要进行一系列准备工作,包括:- 确定调试目标和要求;- 准备调试所需的设备和工具;- 了解电力系统的接线图和继电保护装置的工作原理。
2. 测试设备和线路连接将调试所需的测试设备与继电保护装置进行连接,在确保线路接触良好的情况下,进行下一步的调试工作。
3. 调试参数设置根据电力系统的参数和要求,对继电保护装置进行参数设置,包括电流、电压、功率等参数,以确保继电保护装置能正确响应故障信号。
4. 漏电保护测试进行继电保护装置的漏电保护测试,主要是检测继电保护装置对于漏电故障的判断和动作控制能力。
5. 过电流保护测试进行继电保护装置的过电流保护测试,主要是检测继电保护装置对于过电流故障的判断和动作控制能力。
6. 过负荷保护测试进行继电保护装置的过负荷保护测试,主要是检测继电保护装置对于过负荷故障的判断和动作控制能力。
7. 短路保护测试进行继电保护装置的短路保护测试,主要是检测继电保护装置对于短路故障的判断和动作控制能力。
微机型继电保护校验规程一、执行规范:由于继电保护装置更新换代比较快且涉及面比较广,在工作中应熟悉局、部颁各种规程、以及相关文件:例:《微机继电保护装置运行管理规程》、《继电保护及安全自动装置运行规程》、《WXH—11型微机保护检验规程》、《WXB—11型微机保护检验规程》、《900型微机保护检验规程》、《220kV~500kV电力系统故障动态记录装置检测要求》、《新编保护继电器检验》、《防止电力生产重大事故的25项要求》、《电力系统继电保护及安全自动装置反事故措施要点汇编》、《继电保护二次回路校验规范》等为依据。
在实际工作中应以设计院图纸为准,参考厂家说明书、厂家图纸、出厂调试报告。
当发现设计有原理问题、不符合上述规章制度要求或与厂家设备有冲突等情况时有必要变更时与设计院协商请设计院出变更通知单。
接变更通知单后,再进行改动。
原则上必须按图施工、调试。
二、关于继电保护调试的有关规定:1、电厂的图纸,要由相应的负责人亲自审图并作问题记录。
并在设计图纸交底时提出,问题的提出及改变办法,要有记录并由当事人签字。
2、调试人员要绝对听从负责人的工作安排,各分项工作的负责人由本站负责人指派。
每项工作记录要清楚(试验人、负责人、使用仪器仪表)。
3、原始记录,要由本专业的专责工程师或班长作不定期检查。
发现问题或试验项目不全者,及时向调试所领导汇报。
由调试所领导研究按问题的轻重作出处理决定。
4、在此工程结束一个月内必须将试验报告出齐,并由专职工程师审核签字。
5、安全问题要由各负责人每周开一次安全会。
根据当时厂内情况,说明各项注意事项,并要有安全记录。
三、保护装置校验:1、微机保护装置校验1.1外观检查:a)装置的实际构成情况是否与设计相符合。
b)主要设备,辅助设备,导线与端子以及采用材料等的质量。
C)安装外部的质量。
d)与部颁现行规程或反事故措施、网(省)局事先提出的要求等是否相符合。
f)技术资料试验报告是否完整正确。
继电保护调试的基本方法和步骤以继电保护调试的基本方法和步骤为题,本文将介绍继电保护调试的基本流程和注意事项。
一、继电保护调试的基本方法继电保护调试是电力系统中一项重要的工作,其主要目的是确保继电保护装置能够准确、可靠地对电力系统中的故障进行检测和切除。
继电保护调试的基本方法包括以下几个方面:1. 准备工作在进行继电保护调试之前,需要进行一些准备工作。
首先,要对继电保护装置进行全面的了解,包括其工作原理、操作方式和参数设置等。
其次,要对电力系统的拓扑结构和各个设备的接线进行清楚的了解。
最后,要准备好必要的测试仪器和设备,如电流互感器、电压互感器、测试仪表等。
2. 继电保护装置的接线继电保护调试的第一步是对继电保护装置进行接线。
根据电力系统的拓扑结构和继电保护装置的类型和功能要求,进行相应的接线操作。
在接线过程中,要注意接线的准确性和可靠性,避免接线错误导致继电保护装置无法正常工作。
3. 参数设置继电保护装置的参数设置是继电保护调试的重要环节。
通过参数设置,可以使继电保护装置能够准确地对电力系统中的故障进行检测和切除。
参数设置的具体步骤包括选择合适的参数类型、确定参数数值、设置保护动作条件等。
在参数设置过程中,要根据电力系统的实际情况进行合理的设置,并进行必要的校验和调整。
4. 继电保护装置的测试在参数设置完成后,需要对继电保护装置进行测试。
测试的目的是验证继电保护装置的性能和可靠性。
测试的内容包括对各个保护元件的功能进行检测,对各个保护动作条件进行测试,对继电保护装置的整体性能进行评估等。
测试的过程中,要严格按照测试计划进行操作,并记录测试结果和发现的问题。
5. 故障模拟和调试在继电保护调试的最后阶段,需要进行故障模拟和调试。
故障模拟是通过人工制造故障现象,检验继电保护装置的故障切除功能。
故障模拟的方法包括直接短路、开关操作、人工注入故障信号等。
调试的目的是对继电保护装置的工作情况进行评估和优化,包括对保护动作时间、保护动作方式等参数进行调整和优化。
继电保护装置调试作业指导书电气调试方案1000字一、调试目的通过对继电保护装置进行调试,验证其在电气运行系统中的故障识别、隔离和保护能力,确保系统在故障发生时可实现快速隔离和保护,确保电力设备的安全性、稳定性和可靠性。
二、调试内容1. 确定每个保护回路的故障类型和触发条件,制定调试计划。
2. 检查继电保护装置的电源线路是否正常,确保电源电压和电流满足装置的要求。
3. 重现典型故障,验证继电保护装置的动作性能。
如短路故障、接地故障、过电流等。
4. 检查继电保护装置的接线情况,确保各保护回路的接线正确,接触良好,没有接错、漏接和短接等问题。
5. 调整继电保护装置的参数,如灵敏度、延时、动作时间等,确保装置的保护性能满足要求。
6. 对继电保护装置进行整体性能测试,验证其综合保护性能、自动重合闸功能等。
7. 检查继电保护装置的报警、记录、通信功能是否正常,确保运行数据的采集和传输正常。
三、调试步骤1. 首先检查继电保护装置的接法和外接元件(如CT、PT等),保证接法正确,元件选用合适,并进行通电前的预检。
2. 按照计划测试各种故障模式和动作特性。
如:过负荷、短路、接地、过电压、欠电压等电气故障,以及断路器误动作、脱扣误操作等机械故障。
3. 调试过程中,需要对继电保护装置的灵敏度、动作时间、延时等参数进行调整,确保设备的保护性能能够满足要求。
4. 完成继电保护装置的整体性能测试,包括各种故障的综合保护性能测试和设备自动重合闸的测试。
5. 进行继电保护装置的通信性能测试,确保通信协议、通讯速率等参数正确有效,并能收到/发送正确的数据。
6. 测试完成后,需要对调试结果进行记录和总结,归纳问题和解决方案,以作为后续故障排除和维护的参考。
四、调试注意事项1. 在进行调试前,需要对继电保护装置的接线和元器件选用检查,确保接法正确,元器件选用合理。
2. 在调试过程中,需要对设备的工作状态、电气参数、灯光信号等进行观察,确保设备正常工作。
微机保护装置与现场调试方法-CAL-FENGHAI.-(YICAI)-Company One1微机保护装置与现场调试方法[摘要]:南京电力自动化设备总厂生产的wfbz-01型微机保护装置在国内有着广泛的应用,本文简单介绍了wfbz-01型微机保护装置的特点以及现场调试方法。
[关键词]:天生桥 wfbz-01型微机保护装置现场调试1、引言天生桥二级电站5、6号机发电机保护选用南京自动化设备厂生产的wfbz-01型微机保护装置,本文就该保护装置的特点和调试方法作些说明介绍。
2、wfbz-01型微机保护装置介绍wfbz-01型微机保护装置是由南京电力自动化设备总厂生产的600mw及以下容量发电机微机保护装置。
它由标准16位总线主机构成,可提供多种保护功能和非电量保护接口,分布于若干个相互完全独立的cpu系统,可满足各种容量的火电或水电发变组保护要求,也可单独作为发电机\主变压器\厂用变压器\高备变、励磁变以及大型同步调相机的保护。
保护配置灵活,设计合理,并对主保护进行双重化配置,满足电力系统反事故措施要求,保证装置的使用安全。
保护装置特点:装置采用intel 8086作为主机cpu,可与外围电路严格匹配,运行可靠,抗干扰能力强。
自检手段可及时发现和帮助查找装置各插件的故障。
每一cpu系统有可靠的键盘/数码显示系统,提供独立的本机监控手段,有友好的人机界面和丰富的操作指令。
保护设有软件投退功能,另设有压板可以投退跳闸回路,投入的保护有明确指示。
有watchdog电路监视cpu工作, cpu故障时自动发出报警。
出口干簧线包正常时悬浮不带电,动作时自动提供电源,任何一点误碰线不会引起误出口。
十进制连续式整定,操作简单直观。
定值分区放置于eeprom中,以便自动校核。
定值一旦整定完毕可永久保存,直至下次被修改。
提供现场自动和半自动整定手段,简化调试方法,解决特殊保护的调试困难。
提供在线监视功能,可随时观察定值、各输入电气量数值、保护计算结果、开关量状态,以及日期、时间、频率等。
微机保护装置与现场调试方法[摘要]:南京电力自动化设备总厂生产的wfbz-01型微机保护装置在国内有着广泛的应用,本文简单介绍了wfbz-01型微机保护装置的特点以及现场调试方法。
[关键词]:天生桥 wfbz-01型微机保护装置现场调试1、引言天生桥二级电站5、6号机发电机保护选用南京自动化设备厂生产的wfbz-01型微机保护装置,本文就该保护装置的特点和调试方法作些说明介绍。
2、wfbz-01型微机保护装置介绍wfbz-01型微机保护装置是由南京电力自动化设备总厂生产的600mw及以下容量发电机微机保护装置。
它由标准16位总线主机构成,可提供多种保护功能和非电量保护接口,分布于若干个相互完全独立的cpu系统,可满足各种容量的火电或水电发变组保护要求,也可单独作为发电机\主变压器\厂用变压器\高备变、励磁变以及大型同步调相机的保护。
保护配置灵活,设计合理,并对主保护进行双重化配置,满足电力系统反事故措施要求,保证装置的使用安全。
2.1 保护装置特点:装置采用intel 8086作为主机cpu,可与外围电路严格匹配,运行可靠,抗干扰能力强。
自检手段可及时发现和帮助查找装置各插件的故障。
每一cpu系统有可靠的键盘/数码显示系统,提供独立的本机监控手段,有友好的人机界面和丰富的操作指令。
保护设有软件投退功能,另设有压板可以投退跳闸回路,投入的保护有明确指示。
有watchdog电路监视cpu工作, cpu故障时自动发出报警。
出口干簧线包正常时悬浮不带电,动作时自动提供电源,任何一点误碰线不会引起误出口。
十进制连续式整定,操作简单直观。
定值分区放置于eeprom中,以便自动校核。
定值一旦整定完毕可永久保存,直至下次被修改。
提供现场自动和半自动整定手段,简化调试方法,解决特殊保护的调试困难。
提供在线监视功能,可随时观察定值、各输入电气量数值、保护计算结果、开关量状态,以及日期、时间、频率等。
打印机自动上电,并延时自动关电源。
继电保护装置调试的技术分析及安全管理的研究摘要:电力系统的飞速发展对继电保护装置调试技术提出了更高的要求,应切实做好继电保护调试工作,为继电保护装置的正常与稳定运行,打下良好基础。
关键词:继电保护;调试;技术分析;安全管理1前言:随着电力系统的高速发展与计算机通信技术的进步,继电保护技术逐渐向计算机化、网络化、一体化与智能化方向发展,这对继电保护工作者提出了新的挑战。
在具体的调试过程中,需针对不同的继电保护装置编写对应的调试方案,并按时巡检其运行状况,才可以及时发现故障并做好处理,以保证电力系统正常运行,提高供电可靠性。
2对从事继电保护调试工作人员的要求2.1 持证上岗继电保护调试工作是一项对专业技能要求很高的工作,所有工作人员应到职业技能鉴定部门进行培训学习,取得继电保护工职业资格证后方可参与工作。
2.2 继电保护调试人员必须熟悉并掌握一次系统的相关知识继电保护(即安全自动装置)装置是为电力系统中的一次设备及电网安全运行服务,而一次系统与继电保护装置有着密不可分的联系,所以继电保护调试人员必须熟悉并掌握一次系统的相关知识。
2.3 对图纸及资料等应熟练掌握对所管辖范围内的继电保护装置技术说明书必须看两遍以上,能够熟悉各个变电站的一次主接线图及相关的二次图纸。
3电力系统中继电保护调试的技术分析在电力系统运行过程中,系统得以安全运行要求的是:发变电设备继电保护动作准确可靠,即当被保护设备出现故障时,继电保护装置能够对所保护的设备做出及时准确的判断,并切除故障,以免故障扩大化,造成更大的损失。
为达到继电保护动作的准确可靠,继电保护调试有相应的“规范”规定:(1)按规程调试继电保护装置。
(2)对继电保护装置所用电流互感器进行检验(如极性、电流互感器回路、变比、级别、二次负荷阻抗测定、电流互感器10%误差倍数等)。
在以上调试工作中,容易被忽视的就是电流互感器10%误差倍数检验,而这一项恰恰对继电保护的灵敏度与选择性是至关重要的。
继电保护调试经验参考1、过流保护调试要点根据所保护的对象不同,现场常采用一段、二段或三段过流保护,下面以三段式过流保护为例,简要叙述现场调试中应把握的几个要点,以抛砖引玉.校验过流保护一般选择“交流试验”模块进行测试。
如果保护不具方向性,则只需给保护加入故障电流,如果有方向性,电压源也应接入保护。
点击界面上“短路计算”按钮进行相应短路计算,并注意选择故障的方向.单独给保护输入故障电流时,若三相同时输入,请将测试仪IA、IB、IC三相电流设为正序相位,即0º、—120º、120º。
● 采用自动试验方式搜索保护定值时,若拟动作的那段保护的整定动作时间为tms,则应将(t+200)ms及以上的数值填入界面中的“间隔时间”框内,以保证测试值的准确性。
● 一般采用“全自动"或“半自动"方式,通过“递增”或“递减”变量来测试保护的动作值,而采用“手动"方式测试保护的动作时间.由于无论是继电器还是微机保护,在临界动作附近,其故障量与动作时间总是存在一定的“反时间特性”,即故障量越大(距离保护是越小),保护的动作时间就越小。
为了使动作时间测试得更准确,在手动方式下,由测试仪输出的故障量(电压、电流幅值)应为整定值的1.2倍以上。
若是距离保护,测试仪输出的故障阻抗应为整定值的0。
8倍以下。
这样,保护才能可靠动作,并且动作时间趋于稳定,更接近保护整定的动作时间. ● 对三段过流保护,最好应先校验动作电流较小的III段动作值,在校验II段时,应退出III段过流保护,在校验I段时,应退出II段和III段过流保护,以防止其它段误动作而干扰试验。
● 有时I段,也即速断保护的整定动作电流很大,超出了测试仪单相输出的最大电流值,此时可将测试仪的两相或三相电流并联输出。
● 被并联的两相或三相电流的相位应设置为相同,这样实际输出的电流大小即为它们的幅值之和.● 为方便记录数据,只需选择其中的一相电流作为变量,以增减并联输出的电流大小使保护动作.● 流回测试仪IN的电流往往较大,试验时请尽量采用较粗导线,或将两根导线并接当一根使用,并且,大电流输出的时间应尽可能短,以保证设备安全。
微机继电保护装置的调试技术
1 引言
近年来,随着微机型继电保护装置的普遍使用,种类、型号、产地之多,给许多设计和现场调试人员带来很大困难。
根据现场实例,针对SEL-587型微机型继电保护装置的调试,详细介绍微机型变压器差动保护装置的原理和调试方法。
2 微机型变压器差动保护装置的实现原理
差动保护采用分相式比率差动,即A、B、C任意一相保护动作就有跳闸出口。
以下判据均以一相为例,当方程(1)、(2)同时成立时差动元件保护动作。
I DZ>I DZ0(I ZD<I ZD0)(1)
I DZ>I DZ0+K(I ZD-I ZD0)(I ZD≥I ZD0)(2)
I2DZ>K2×I DZ
其中:I DZ为差动电流
I DZ0为差动保护门坎定值
I ZD为制动电流
I ZD0为拐点电流
I2DZ为差动电流的二次谐波分量
K为比率制动特性斜率
K2为二次谐波制动系数
国内生产的微机型变压器差动保护装置中,差动元件的动作特性多采用具有二段折线式的动作特性曲线(如图1所示)。
SEL-587型装置采用三段折线式动作曲线,但可根据实际情况只采用二段式动作特性曲线。
图1 采用二段折线式差动动作特性曲线
3装置在实际应用中需要解决的问题
3.1解决变压器差动保护中不平衡电流的措施
(1)解决变压器两侧绕组结线不同所产生电流相位不同
微机型差动保护装置中各侧不平衡电流的补偿是由软件完成的。
变压器各侧CT二次电流由于接线造成的相位差由装置中软件校正,变压器各侧CT二次回路都可接成Y形(也可选择常规继电器保护方式接线),这样简化了CT二次接线。
SEL-587型装置中提供了14种类型的变压器两侧CT二次不同接线的设置(国产装置通常仅有两种方式选择),通过对TRCON和CTCON整定值的正确设置和选择相对应的计算常数A和B,装置就完全解决了变压器差动保护中的不平衡电流问题。
如图2为某冷轧带钢工程35/10KV主变压器两侧电流互感器二次接线图(这种接线方式属于装置中B13类型)。
图2 B13型Δ-Y变压器带有Y-Y的CT连接
(2)解决变压器两侧电流互感器变比不能选得完全合适
微机型差动保护装置是采用设置不平衡系数,通过软件计算来调节。
通常以高压侧为基准,高压侧不平衡系数固化为“1”,低压侧不平衡系数则按该装置要求的特定计算公式计算后将参数设置在装置中。
SEL-587型装置采用两侧分别计算不平衡系数的办法,装置内部设置了TAP1和TAP2两个参数来进行电流的调整,参数的计算是通过该装置的特定计算公式来进行。
3.2解决变压器励磁涌流
在变压器空载投入和外部故障切除后电压恢复的过程中,将会产生很大的励磁涌流。
涌流中含有数值很大的非周期分量,其二次谐波分量占有一定数量,常规差动继电器则是采用速饱和变流器来消除它的影响,而微机型差动保护装置是采用软件鉴别二次谐波制动元件。
通常只要在装置中设置二次谐波制动系数就可解决。
SEL-587型装置可测量流经变压器中的二次谐波分量值,只需将PCT2参数整定为15%即可保证装置不误动作。
该装置中五次谐波制动元件未使用,而国产装置绝大多数不采用。
4 SEL-587型装置的差动特性介绍
SEL-587型装置是一种集电流差动继电器和过电流继电器在一个装置中可同时提供电流差动保护和两组完整的过电流保护功能的较为复杂的微机型继电保护装置。
在差动保护功能中设计了一个可整定的动作电流启动值(O87P)以及两个百分比制动折线(SLP1、SLP2)的比率制动差动特性,设置最小启动值作为动作电流值以增加装置的灵敏度,避免在稳态时因CT误差造成的误动和变
压器励磁涌流的影响。
应用制动折线百分比整定值是为了区分区内和区外故障,整定SLP1值以躲过变压器分接头、励磁电流以及装置误差引起的差电流,而SLP2参数仅用于电抗器、发电机和大型电动机的差动保护中。
装置的这种应用面广的特点是与国内生产的微机型差动保护装置大为不同。
该装置的差动特性如下图3。
SEL-587型装置也提供一种无制动元件的快速排除变压器内部故障,即差动速断保护,通过设置参数U87P值实现其速断功能。
图3:百分比率制动差动特性
5 SEL-587型装置的调试
5.1差动通道不平衡系数的正确设置
(1)根据具体装置要求针对差动回路实际二次接线方式确定是否要进行相位补偿。
差动回路二次接线中CT极性必须按装置要求正确接入。
例如针对图2中差动回路二次接线,应必须按图中标明的CT极性与装置连接,这种接线形式可被SEL-587型装置确认为B13类型进行相位补偿。
(2)不平衡系数的计算。
国产装置关于不平衡系数的计算公式较为简单,但不同的装置对接线系数值的假定不同,有的是以高压侧为基准,将其中压、低
压侧折算到高压侧进行参数设定,有的则是以低压侧为基准来折算其它侧的不平衡系数的。
SEL-587型装置是各侧分别计算不平衡系数。
举例某冷轧带钢工程35/10kV变压器参数如下:
额定容量40MVA
电压比35/10kV
变压器组别△/YN-11
高压侧CT变比:800/5A
低压侧CT变比:3000/5A
CT二次接线均为“Y”形接入装置
①在装置“整定值清单”中须设置MVA,VWDG1,VWDG2,TRCON,CTCON,CTR1和CTR2整定值,其中TRC0N,CTCON整定值可通过查阅使用手册(见使用手册表4.1:两绕组变压器组的TRCON,CTCON和电流补偿系数),同时也可查到相对应的C1、C2常数。
②根据特定的公式可计算出TAP1=4.12,TAP2=3.67,并将计算值设定在装置“整定值清单”中。
5.2初始动作电流(门坎电流)的整定与校验
装置反映初始动作电流值的参数为O87P,其整定范围为0.1到1.0倍的不平衡系数值,该装置使用说明书中要求建议整定在0.3。
本例中将O87P整定在0.4(国产装置一般要求为0.4-0.5)。
在IAW1及N端子(如图2所示)上加电流,增加至“A相差动”动作,并导致N(87R)的LED点亮。
再分别对IBW1、ICW1、IAW2、IBW2、ICW2及N 上加电流,增加至差动动作。
各侧各相的初始动作电流值应等于O87P设定值乘
以各侧相应TAP值,其误差小于5%。
5.3速断动作电流的整定与校验
装置反映无制动速断动作电流值的参数为U87P,其整定范围为1到16倍的不平衡系数值,整定的依据是应能躲过变压器涌流和外部故障时的最大不平衡电流,该装置使用说明书中要求建议整定在8倍,本例中将U87P整定在8。
速断无制动差动元件只响应基波分量,且不受SLP1、IRS1、PCT5整定值的影响。
校验的方法与初始动作电流的校验方法相同,各侧各相的动作电流值应等于U87P设定值乘以各侧相应TAP值,其误差小于5%。
由于保护装置多采用速断与比率差动使用公共跳闸出口,且速断定值远远大于初始动作电流(门坎)值。
为了能正确校验,一般采用两种方法:一是在校验速断时首先通过修改控制字将比率差动保护退出;另一种方法是暂时修改差动速断定值,使其小于比率差动保护的初始动作电流值。
本装置采用第一种办法较为方便。
5.4比率制动差动特性的整定与校验
国产装置需设定比率系数K值和拐点电流值(I DZ0),SEL-587型装置只要求设制动折线1百分率SLP1(5%-100%)值。
该装置的设计者通过一系列理论计算、分析得出此值应不小于36%,本例中将其设定为40%。
SEL-587型装置与国产装置不同,它要求测试出SLP1(SLP2=OFF)测试线(这是一条直线,如图3所示),而不是测试百分比率制动差动特性曲线。
5.5二次谐波闭锁功能测试
二次谐波闭锁百分比整定值一般都根据装置使用说明书上推荐数据设定,本装置推荐为15%。
