减速机的基本知识
- 格式:ppt
- 大小:393.50 KB
- 文档页数:71

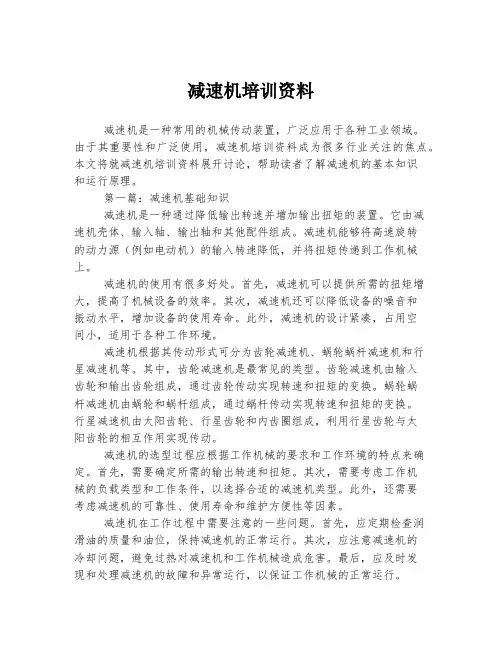

减速机培训资料减速机是一种常用的机械传动装置,广泛应用于各种工业领域。
由于其重要性和广泛使用,减速机培训资料成为很多行业关注的焦点。
本文将就减速机培训资料展开讨论,帮助读者了解减速机的基本知识和运行原理。
第一篇:减速机基础知识减速机是一种通过降低输出转速并增加输出扭矩的装置。
它由减速机壳体、输入轴、输出轴和其他配件组成。
减速机能够将高速旋转的动力源(例如电动机)的输入转速降低,并将扭矩传递到工作机械上。
减速机的使用有很多好处。
首先,减速机可以提供所需的扭矩增大,提高了机械设备的效率。
其次,减速机还可以降低设备的噪音和振动水平,增加设备的使用寿命。
此外,减速机的设计紧凑,占用空间小,适用于各种工作环境。
减速机根据其传动形式可分为齿轮减速机、蜗轮蜗杆减速机和行星减速机等。
其中,齿轮减速机是最常见的类型。
齿轮减速机由输入齿轮和输出齿轮组成,通过齿轮传动实现转速和扭矩的变换。
蜗轮蜗杆减速机由蜗轮和蜗杆组成,通过蜗杆传动实现转速和扭矩的变换。
行星减速机由太阳齿轮、行星齿轮和内齿圈组成,利用行星齿轮与太阳齿轮的相互作用实现传动。
减速机的选型过程应根据工作机械的要求和工作环境的特点来确定。
首先,需要确定所需的输出转速和扭矩。
其次,需要考虑工作机械的负载类型和工作条件,以选择合适的减速机类型。
此外,还需要考虑减速机的可靠性、使用寿命和维护方便性等因素。
减速机在工作过程中需要注意的一些问题。
首先,应定期检查润滑油的质量和油位,保持减速机的正常运行。
其次,应注意减速机的冷却问题,避免过热对减速机和工作机械造成危害。
最后,应及时发现和处理减速机的故障和异常运行,以保证工作机械的正常运行。
第二篇:减速机运行原理减速机的运行原理是利用齿轮、蜗轮蜗杆或行星系统的相互作用来实现转速和扭矩的变换。
以齿轮减速机为例,当电动机通过输入轴驱动输入齿轮转动时,输入齿轮将转动动力传递给输出齿轮。
齿轮传动的原理是通过齿轮的齿与齿之间的啮合,将输入轴的旋转速度和扭矩变换为输出轴的旋转速度和扭矩。

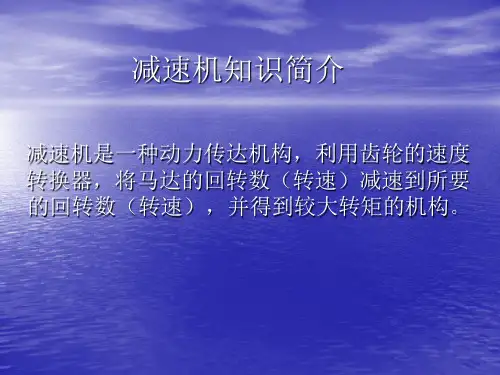

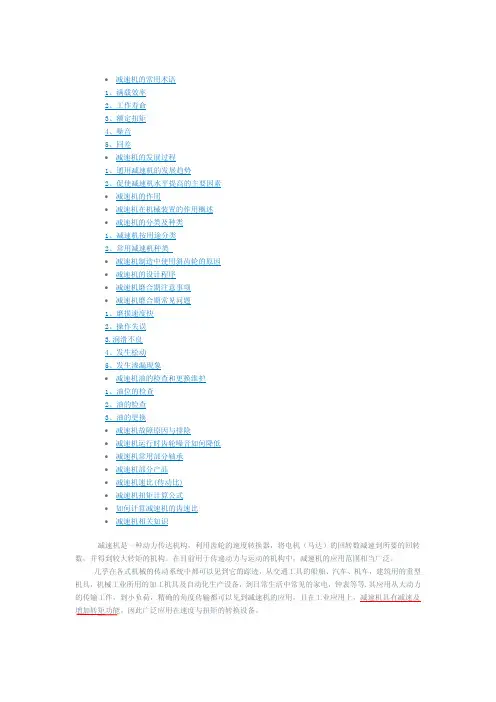

•减速机的常用术语1、满载效率2、工作寿命3、额定扭矩4、噪音5、回差•减速机的发展过程1、通用减速机的发展趋势2、促使减速机水平提高的主要因素•减速机的作用•减速机在机械装置的作用概述•减速机的分类及种类1、减速机按用途分类2、常用减速机种类•减速机制造中使用斜齿轮的原因•减速机的设计程序•减速机磨合期注意事项•减速机磨合期常见问题1、磨损速度快2、操作失误3.润滑不良4、发生松动5、发生渗漏现象•减速机油的检查和更换维护1、油位的检查2、油的检查3、油的更换•减速机故障原因与排除•减速机运行时齿轮噪音如何降低•减速机常用部分轴承•减速机部分产品•减速机速比(传动比)•减速机扭矩计算公式•如何计算减速机的齿速比•减速机相关知识减速机是一种动力传达机构,利用齿轮的速度转换器,将电机(马达)的回转数减速到所要的回转数,并得到较大转矩的机构。
在目前用于传递动力与运动的机构中,减速机的应用范围相当广泛。
几乎在各式机械的传动系统中都可以见到它的踪迹,从交通工具的船舶、汽车、机车,建筑用的重型机具,机械工业所用的加工机具及自动化生产设备,到日常生活中常见的家电,钟表等等.其应用从大动力的传输工作,到小负荷,精确的角度传输都可以见到减速机的应用,且在工业应用上,减速机具有减速及增加转矩功能。
因此广泛应用在速度与扭矩的转换设备。
减速机常用术语满载效率:在最大负载情况下(故障停止输出扭矩),减速机的传递效率。
工作寿命:减速机在额定负载下,额定输入转速时的累计工作时间。
额定扭矩:是额定寿命允许的长时间运转的扭矩。
当输出转速为100转/分,减速机的寿命为平均寿命,超过此值时减速机的平均寿命会减少。
当输出扭矩超过两倍时减速机故障。
噪音:单位分贝dB(A),此数值实在输入转速3000转/分,不带负载,距离减速机1米距离时测量值。
回差:将输入端固定,是输出端顺时针和逆时针方向旋转,当输出端承受正负2%额定扭矩时,减速机输出端由一个微小的角位移,此角位移即为回程间隙。

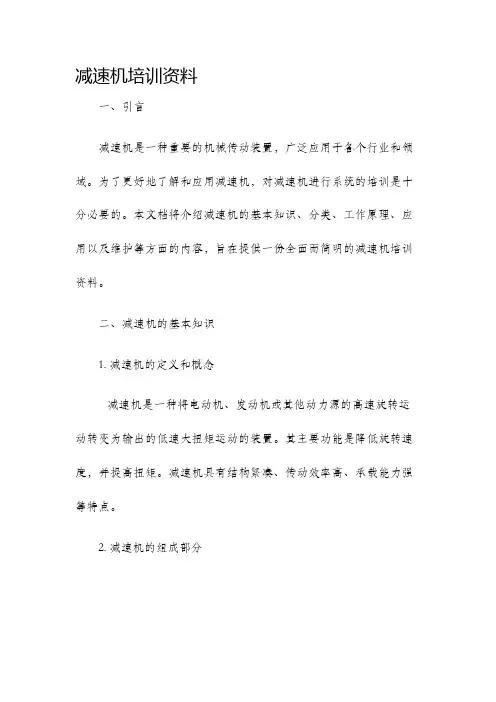

减速机培训资料一、引言减速机是一种重要的机械传动装置,广泛应用于各个行业和领域。
为了更好地了解和应用减速机,对减速机进行系统的培训是十分必要的。
本文档将介绍减速机的基本知识、分类、工作原理、应用以及维护等方面的内容,旨在提供一份全面而简明的减速机培训资料。
二、减速机的基本知识1. 减速机的定义和概念减速机是一种将电动机、发动机或其他动力源的高速旋转运动转变为输出的低速大扭矩运动的装置。
其主要功能是降低旋转速度,并提高扭矩。
减速机具有结构紧凑、传动效率高、承载能力强等特点。
2. 减速机的组成部分减速机主要由输入轴、输出轴、齿轮组、壳体、油封和润滑装置等组成。
输入轴将动力源的旋转运动传递给减速机,而通过齿轮组的传动作用,将旋转速度降低并输出到输出轴上。
三、减速机的分类1. 按输入输出轴的排列方式分类- 平行轴减速机:输入轴和输出轴平行排列。
- 垂直轴减速机:输入轴和输出轴垂直排列。
- 斜齿轮减速机:输入轴和输出轴倾斜排列。
2. 按齿轮传动方式分类- 齿轮减速机:采用直接齿轮传动。
- 蜗杆减速机:采用蜗杆和蜗轮的传动方式。
- 行星减速机:采用行星齿轮传动方式。
3. 按传动比分类- 固定传动比减速机:传动比不可调。
- 可调传动比减速机:传动比可根据需要调节。
四、减速机的工作原理减速机主要依靠齿轮间的啮合作用实现旋转速度的降低和扭矩的转换。
输入轴带动原动机旋转,经过齿轮组传动到输出轴上,实现相应的速度降低和扭矩放大。
五、减速机的应用领域减速机广泛应用于各个行业和领域,包括但不限于以下应用领域:1. 机械设备制造:用于各种机械设备的传动系统,如机床、起重机械等。
2. 常规工业:用于输送设备、搅拌设备、搬运设备等。
3. 电力工业:用于发电机组、风力发电机组等。
4. 石油化工:用于石化设备、泵等。
六、减速机的维护和保养为了保证减速机的正常运行和延长使用寿命,必须进行定期的维护和保养工作。
主要包括以下方面:1. 清洁工作:定期清洁减速机的外表和内部,去除杂质和污物。
常用减速机介绍范文概述:减速机是一种将高速运动的动力设备(例如电机)的转速降低并传递到其他机械设备上的装置。
减速机通常由齿轮传动机构组成,可以将高速输入轴的转速降低到所需的输出转速。
减速机在许多不同的行业和应用中都得到了广泛的使用,比如机械制造、冶金、石化、电力、运输等。
常见类型:1.斜齿轮减速机:斜齿轮减速机由斜齿轮组成,可将高速输入轴的转速降低为所需的输出转速。
它具有传动效率高、承载能力大、噪声低等优点,广泛应用于机床、输送机、冶金设备等领域。
2.行星齿轮减速机:行星齿轮减速机是一种具有高传动比和紧凑结构的减速机。
它由中央太阳齿轮、外部行星齿轮和内部环形齿轮组成,通过行星齿轮的转动使输出轴旋转。
行星齿轮减速机具有体积小、传动效率高、扭矩大等优点,在机器人、自动化设备等领域应用广泛。
3.锥齿轮减速机:锥齿轮减速机由锥齿轮组成,用于将动力传递到垂直方向上的轴上。
它具有传递效率高、承载能力强、运行平稳等优点,在船舶、冶金设备、建筑机械等领域得到广泛应用。
4.斜轮减速机:斜轮减速机通过摩擦传动的方式将高速输入轴的转速降低为所需的输出转速。
它由斜轮、摩擦片和弹簧组成,具有体积小、传动效率高、承载能力大等特点,广泛应用于电梯、起重设备等领域。
5.蜗杆减速机:蜗杆减速机由蜗杆和蜗轮组成,可将高速输入轴的转速降低为所需的输出转速。
它具有传动比大、承载能力强、噪声低等优点,被广泛应用于起重设备、矿山机械、水泥设备等领域。
选型考虑:选型减速机时,需要考虑以下因素:传动比、扭矩要求、运行平稳性、传动效率、使用环境和工作温度等。
选型准确合适的减速机可以提高机械设备的性能和效率,并确保设备的运行稳定。
总结:减速机在现代工业中扮演着重要的角色,通过将高速输入轴的转速降低为所需的输出转速,满足了各种运转要求。
根据应用不同,常用的减速机有斜齿轮减速机、行星齿轮减速机、锥齿轮减速机、斜轮减速机和蜗杆减速机等。
在选型时需考虑传动比、扭矩要求、运行平稳性等因素。
减速机需要掌握的知识
减速机是一种常见的传动设备,广泛应用于工业生产中的各个
领域。
为了正确、安全地使用减速机,操作人员需要掌握一定的知
识和技能。
以下是减速机需要掌握的一些知识:
1. 基本原理,了解减速机的基本工作原理,包括齿轮传动、传
动比、扭矩传递等基本概念。
2. 结构和组成,熟悉减速机的结构和各个部件的功能,包括齿轮、轴承、密封件等。
3. 安装与调试,了解减速机的安装方法和注意事项,掌握调试
减速机的技巧,确保其正常运行。
4. 维护与保养,学习减速机的日常维护和保养方法,包括润滑、清洁、检查等,延长减速机的使用寿命。
5. 故障排除,掌握减速机常见故障的识别和排除方法,及时处
理故障,确保生产的连续性。
6. 安全操作,了解减速机的安全操作规程,包括防护措施、操
作规范等,确保操作人员的人身安全。
7. 知识更新,随着技术的不断发展,持续学习关于减速机的新
知识,不断提升自己的专业水平。
总之,减速机是工业生产中不可或缺的重要设备,操作人员需
要全面掌握相关知识,才能确保减速机的正常运行,提高生产效率,保障生产安全。

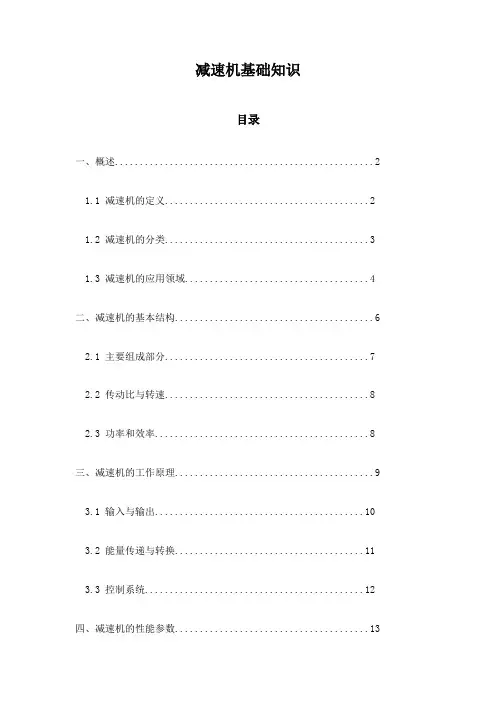

减速机基础知识目录一、概述 (2)1.1 减速机的定义 (2)1.2 减速机的分类 (3)1.3 减速机的应用领域 (4)二、减速机的基本结构 (6)2.1 主要组成部分 (7)2.2 传动比与转速 (8)2.3 功率和效率 (8)三、减速机的工作原理 (9)3.1 输入与输出 (10)3.2 能量传递与转换 (11)3.3 控制系统 (12)四、减速机的性能参数 (13)4.1 齿轮齿数和模数 (14)4.2 齿轮压力角和传动角 (16)4.3 转速和扭矩 (17)4.4 效率和功率 (17)五、减速机的选用与维护 (18)5.1 选用原则 (20)5.2 使用注意事项 (20)5.3 维护保养 (21)六、常见类型减速机介绍 (22)6.1 圆柱齿轮减速机 (24)6.2 锥齿轮减速机 (25)6.3 蜗杆蜗轮减速机 (28)6.4 齿轮减速电机 (29)七、未来发展趋势 (30)7.1 技术创新 (32)7.2 环保要求 (33)7.3 智能化发展 (34)一、概述减速机是一种广泛应用于各种机械设备中的传动装置,其主要功能是将高速度、大扭矩的动力输入转换为低速、小扭矩的输出。
减速机的应用范围非常广泛,包括工业生产、交通运输、建筑施工、农业机械等各个领域。
随着科技的发展和工业生产的不断进步,减速机在各个行业中的应用越来越广泛,其性能和质量的要求也越来越高。
了解减速机的基础知识对于从事相关领域的人员来说具有重要意义。
本文将对减速机的基础知识进行简要介绍,包括减速机的结构特点、工作原理、分类方法、选型原则等方面的内容,以帮助读者更好地了解和应用减速机。
1.1 减速机的定义减速机是一种常见的工业传动设备,用于将原动机(如电动机或内燃机)的高速旋转运动转换为输出轴的低速旋转运动,并在此过程中实现扭矩的增大。
它广泛应用于各种机械系统中,起到降低转速、增加扭矩、降低负载惯性和提高传动效率的作用。
减速机的主要组成部分包括齿轮、轴承、箱体等,其内部通过齿轮的啮合来实现减速的目的。
减速机的基本知识目录一、基础知识 (3)1.1 减速机的定义 (4)1.2 减速机的分类 (5)1.2.1 齿轮减速机 (6)1.2.2 蜗轮蜗杆减速机 (6)1.2.3 液压马达减速机 (7)1.2.4 电动滚筒减速机 (8)二、工作原理 (10)2.1 输入与输出 (10)2.2 功率与效率 (12)2.3 传动比 (13)三、结构特点 (14)3.1 主要结构部件 (15)3.1.1 输入轴 (16)3.1.2 输出轴 (17)3.1.3 齿轮组 (18)3.1.4 液压系统或电气控制系统 (19)3.2 特点分析 (20)四、选用指南 (21)4.1 根据需求选择合适的减速机类型 (22)4.2 考虑传动比和扭矩 (24)4.3 选型考虑因素 (25)4.3.1 工作环境 (26)4.3.2 额定功率 (27)4.3.3 转速范围 (28)4.4 安装和维护注意事项 (29)五、应用领域 (30)5.1 工业领域 (31)5.3 交通运输 (34)5.4 物流设备 (35)5.5 医疗器械 (36)六、常见问题及解决方法 (36)6.1 常见问题 (37)6.2 解决方法 (39)七、发展趋势 (39)7.1 技术创新 (41)7.2 环保要求 (42)7.3 智能化发展 (43)八、安全规范与操作指南 (44)8.1 安全规范 (45)8.2 操作指南 (46)九、维护保养 (48)9.2 清洁保养 (51)9.3 零件更换 (52)十、故障诊断与处理 (53)10.1 常见故障类型 (55)10.2 诊断方法 (56)10.3 处理措施 (58)一、基础知识减速机是一种用于降低转速、增加扭矩的机械装置,广泛应用于各个工业领域,如能源、交通、建材、冶金、化工、轻工、食品等。
它的主要组成部分包括输入轴、输出轴、齿轮和箱体等。
减速机的主要作用是降低转速,提高输出扭矩,以满足各种工况下的需求。

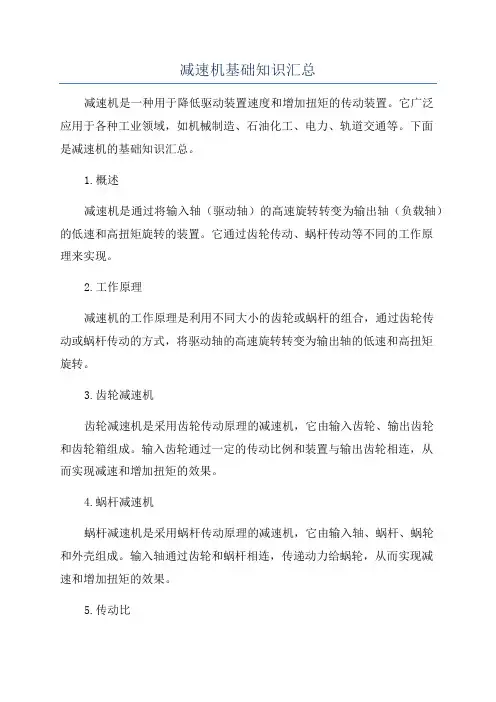

减速机基础知识汇总减速机是一种用于降低驱动装置速度和增加扭矩的传动装置。
它广泛应用于各种工业领域,如机械制造、石油化工、电力、轨道交通等。
下面是减速机的基础知识汇总。
1.概述减速机是通过将输入轴(驱动轴)的高速旋转转变为输出轴(负载轴)的低速和高扭矩旋转的装置。
它通过齿轮传动、蜗杆传动等不同的工作原理来实现。
2.工作原理减速机的工作原理是利用不同大小的齿轮或蜗杆的组合,通过齿轮传动或蜗杆传动的方式,将驱动轴的高速旋转转变为输出轴的低速和高扭矩旋转。
3.齿轮减速机齿轮减速机是采用齿轮传动原理的减速机,它由输入齿轮、输出齿轮和齿轮箱组成。
输入齿轮通过一定的传动比例和装置与输出齿轮相连,从而实现减速和增加扭矩的效果。
4.蜗杆减速机蜗杆减速机是采用蜗杆传动原理的减速机,它由输入轴、蜗杆、蜗轮和外壳组成。
输入轴通过齿轮和蜗杆相连,传递动力给蜗轮,从而实现减速和增加扭矩的效果。
5.传动比传动比是指减速机输出轴转速与输入轴转速的比值。
它可以通过齿轮或蜗杆的相互配合确定,通常以数字形式表示。
6.使用注意事项首先,应选择适当的减速机型号和规格,根据具体使用情况和负载要求选用合适的减速机。
其次,要进行定期检查与维护,保持减速机的正常运行。
最后,操作时要注意安全,避免发生事故。
7.常见故障和维修方法常见的减速机故障包括轴承损坏、齿轮磨损、油封泄漏等。
当出现故障时,应先确定故障原因,然后进行相应的维修。
例如,更换损坏的轴承,修复磨损的齿轮,更换泄漏的油封等。
8.应用领域减速机广泛应用于各个领域,如机械制造、石油化工、电力、轨道交通等。
它可以用于各种机械设备和工艺装置,如输送带、搅拌机、冷却塔等。
9.发展趋势随着工业技术的不断发展,减速机也在不断进步和创新。
目前,一些新型的减速机如行星减速机、磁力传动减速机等正在逐渐应用于各个领域。
总结:减速机是一种传动装置,通过齿轮或蜗杆传动来降低驱动装置的速度和增加扭矩。
它有齿轮减速机和蜗杆减速机两种常见的工作原理。
减速机知识一、引言减速机是一种广泛应用于机械传动系统中的装置,用于降低输入轴的转速并增加输出扭矩。
减速机在工业生产中扮演着重要的角色,常见于各种机械设备中,如机床、起重设备、输送设备等。
本文将介绍减速机的基本知识,包括减速机的分类、工作原理以及应用领域等。
二、减速机的分类根据传动方式的不同,减速机可以分为齿轮减速机、带传动减速机和摆线针轮减速机等几种类型。
1. 齿轮减速机齿轮减速机是最常见的一种减速机,它通过齿轮的啮合来实现传动。
齿轮减速机通常由输入轴、输出轴、齿轮组和外壳组成。
根据齿轮的不同组合方式,齿轮减速机又可分为平行轴齿轮减速机、斜齿轮减速机和垂直轴齿轮减速机等。
2. 带传动减速机带传动减速机是利用传动带来实现减速的一种减速机。
它由输入轴、输出轴、传动带和张紧装置等组成。
带传动减速机具有结构简单、传动平稳的优点,一般适用于小功率、低速的传动系统。
3. 摆线针轮减速机摆线针轮减速机是一种采用摆线针轮副来实现传动的减速机。
它由输入轴、输出轴、摆线针轮和摆线架等组成。
摆线针轮减速机具有传动平稳、噪音小的特点,广泛应用于高精度、高速度的传动系统。
三、减速机的工作原理减速机的工作原理主要是通过减速机内部的齿轮或传动带的运动来实现输入轴和输出轴之间的转速和扭矩的变换。
1. 齿轮减速机的工作原理齿轮减速机通过齿轮的啮合来实现传动。
当驱动轴带动一个齿轮旋转时,由于齿轮之间的啮合关系,另一个齿轮也会跟随旋转,从而实现输入轴和输出轴的转速和扭矩的变换。
2. 带传动减速机的工作原理带传动减速机通过传动带的张紧来实现传动。
当驱动轴带动传动带旋转时,传动带会将动力传递给被驱动轴,从而实现输入轴和输出轴的转速和扭矩的变换。
3. 摆线针轮减速机的工作原理摆线针轮减速机通过摆线针轮和摆线架的运动来实现传动。
当驱动轴带动摆线针轮旋转时,摆线架上的针轮会顺着摆线的轨迹运动,从而实现输入轴和输出轴的转速和扭矩的变换。
四、减速机的应用领域由于减速机具有转速降低、扭矩增大的特点,因此在许多领域都有广泛的应用。
