SEW减速箱选型知识简介目录1. SEW减速箱简介 (2)1.1 SEW减速箱发展历程 (2)1.2 SEW减速箱应用领域 (3)2. SEW减速箱选型原则 (4)2.1 确定工况条件 (6)2.2 选择合适的传动比 (7)2.3 根据负载特性选择齿轮材料 (8)2.4 根据安装方式选择机架型号 (9)3. SEW减速箱结构特点 (10)3.1 齿轮组件 (11)3.2 轴承组件 (12)3.3 密封装置 (13)3.4 安装与维护 (14)4. SEW减速箱性能参数 (15)4.1 功率密度 (16)4.2 转速范围 (17)4.3 扭矩范围 (18)4.4 效率等级 (19)5. SEW减速箱选型计算方法 (19)5.1 根据传动比计算功率和扭矩需求 (21)5.2 根据工况条件选择齿轮材料和硬度等级 (21)5.3 根据负载特性选择轴承类型和尺寸 (23)6. SEW减速箱选型案例分析 (24)6.1 工业自动化设备中的应用 (24)6.2 船舶推进系统中的应用 (26)6.3 风力发电系统中的应用 (27)1. SEW减速箱简介SEW减速箱，作为机械传动领域中的核心组件，承载着将动力传递与改变转速及转向的重要任务。
其内部集成了高效的齿轮组与精密的轴承系统，确保了在各种工业场合下的稳定、可靠运行。
SEW减速箱以其卓越的传动效率、紧凑的结构设计以及长期稳定的性能而广受好评。
其高精度齿轮与齿条传动，保证了转动的平稳与精确；同时，其内部采用高品质的润滑油，有效降低了磨损，延长了使用寿命。
SEW减速箱还具备易于维护、安装简便等特点。
其模块化设计使得售后服务更加便捷，用户可以轻松地进行更换与升级。
无论是在自动化生产线、物流输送还是其他需要精密传动控制的领域，SEW减速箱都以其卓越的性能和可靠的品质赢得了用户的信赖与认可。
1.1 SEW减速箱发展历程SEW减速箱，作为知名的德国传动设备制造商，自成立以来一直致力于提供高效、可靠的减速箱解决方案。
SEW减速机使用维护资料二减速电机的安装调整减速电机是SEW减速机的重要组成部分，对于减速电机的安装调整关系到整个减速机的正常运行和使用寿命。
下面是关于减速电机的安装调整的一些维护资料。
一、安装前的准备工作1.确认减速电机的型号和规格，与减速机的型号和规格相匹配。
2.准备好安装所需的工具和辅助设备，如扳手、千斤顶、托盘等。
3.确认安装位置和安装方式，根据实际情况选择悬挂式、基础式或底座式安装。
二、安装步骤1.将减速电机放置在安装位置上，检查电机和减速机之间的轴承端面的平行度和垂直度，必要时进行调整。
2.使用千斤顶等辅助设备将减速电机悬挂在减速机上，注意保持电机与减速机的同轴度。
3.按照电机的安装标准孔尺寸和安装孔的位置要求，用螺栓将电机固定在减速机上。
注意螺栓的紧固力要均匀，并且不能过紧，以免损坏电机和减速机。
4.安装好电机后，检查电机和减速机之间的轴向间隙和螺栓的紧固度。
三、调整工作1.接通电源，启动减速电机，检查电机的运行方向是否正确。
2.根据实际需要调整电机的速度和转矩，可以通过调整减速机上的齿轮比和电机的电压来实现。
3.观察电机的运行状态和温度，确保其运行平稳、无异常振动和过热现象。
4.检查电机的润滑情况，确保油位充足，润滑脂是否均匀分布。
四、安全注意事项1.在安装和调试过程中，必须切断电源以防止意外伤害。
2.电机在运行时会产生较高的温度，为了防止烫伤，请勿触摸电机外壳。
3.严禁将手指等物体伸入电机内部，以防被夹伤。
4.定期检查电机的电缆、接线盒等部件，确保其正常工作和安全使用。
SEW减速机选型与使用一、SEW减速机的选型方法SEW是德国公司，减速机产品种类繁多，按照应用领域和工况特点的不同，需要有选择的选型，下面是一些选型的要点。
1.驱动功率：要根据实际应用的工况特点和负载的要求来确定驱动功率。
一般来说，传动装置的额定功率应该小于电动机额定功率，留出一定的余量。
2.输出转速：根据设备的工作速度要求来选择减速比，并计算出减速机的输出转速。
一般来说，输出转速过高可能会导致机器过热，输出转速过低可能会使机器失效。
根据机器的实际需求选择合适的减速比和输出转速。
3.工作环境：考虑到工作环境的条件，如温度、湿度、腐蚀性气体等，选择符合要求的SEW减速机。
不同的工作环境需要不同材料的减速机，以保证正常运行和延长使用寿命。
4.装配方式：根据机器的安装方式选择合适的SEW减速机。
一般有法兰式、轴出式、轴装式等多种装配方式可供选择，选择适合自己机器的装配方式可以减少安装困难和提高工作效率。
5.产品质量：选择具有高品质和可靠性的SEW减速机，可以确保机器的长期稳定运行。
询问产品的认证和检测报告，并考虑售后服务质量。
二、SEW减速机的使用方法1.安装调试：安装SEW减速机时要确保各个零件的准确安装和合理配合，保证装配精度和润滑状态。
同时，对减速机进行调试，确保其正常运行并检查是否有异常声响、温度过高等现象。
2.润滑和保养：定期给SEW减速机进行润滑和保养是保持其正常运行的关键。
根据生产工况和使用频率，合理选择润滑油的种类和使用周期，定期检查润滑油的油位和质量，并更换或补充润滑油。
3.清洁和防腐：定期清洁SEW减速机表面的灰尘和杂物，保持减速机的外观清洁。
对于在特殊环境下工作的减速机，还需要采取防腐措施，防止腐蚀和氧化。
4.异常处理：如果SEW减速机出现异常情况，如噪音、震动、温度升高等，及时停机检查，找出并解决故障的原因。
需要注意的是，对于一些需要停机冷却的故障，不能强行开机运行，以免造成更大的损坏。

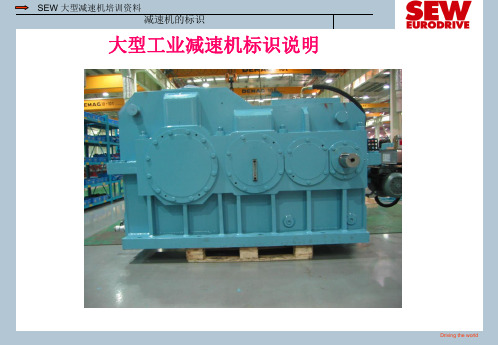

SEW 减速机型号简介R系列——同轴斜齿轮减速电机F系列——平行轴斜齿轮减速电机K系列——垂直轴斜齿轮-伞齿轮减速电机S系列——垂直轴斜齿轮-蜗轮蜗杆减速电机W系列——垂直轴螺旋平面减速电机R系列F系列K系列S系列W系列Torque Range kNm640606501200CompactM Series CN SeriesQuatroHighLowC u s t o m i z a t i o n N e e dGeared Motors减速机构造原理示意图-1 R系列—同轴斜齿轮减速电机减速机构造原理示意图-2 F系列—平行轴斜齿轮减速电机减速机构造原理示意图-3K系列—垂直轴斜齿轮-伞齿轮减速电机可选安装形式代号含义：A——单键空心轴H——缩紧盘空心轴V——花键空心轴（DIN5480）F——法兰安装M——带加长轴承箱/T——扭矩臂安装/G——橡胶缓冲垫B——地脚安装Z——B14法兰安装SEW电机型号电机型号附加选项含义减速电机型号举例减速电机铭牌举例：电机铭牌举例：安装前准备工作安装前的拆箱检查和安装准备开箱前请查看包装箱是否完好开箱后请查看减速电机及其附件的型号、数量是否与装箱单一致，是否有相关使用维护手册、技术资料安装前请检查铭牌参数是否与设计要求（安装工程图纸）一致型号、速比、安装位置、特殊要求等安装前请仔细阅读相关使用维护手册重点检查减速机上的红油堵/可视油镜及透气阀的位置和状态油位堵头与透气阀的结构透气阀油位显示的堵头油镜油位堵头与透气阀的结构安装、使用和维护——透气阀要求1为什么需要透气阀?¾减速机运转造成压力升高,采用限压阀(0.12MPa）透气减压阀的原理透气减压阀即单向阀,减速箱及电机油封通常最大可以承受0.15 Mpa压力 透气减压阀安装的位置总是安装在减速机较高部位透气减压阀的使用透气减压阀使用方法如右图安装、使用和维护——透气阀要求2◆运输过程中为防止透气阀由于外界因素引起漏油采用橡胶紧固件密封◆减速机运转前应拆掉橡胶紧固件透气减压阀错误使用后果（未除去橡胶密封件）减速箱体输出轴油封漏油通常可以不必维修减速机箱体与电机联接法兰漏油必须进行维修电机定子进油必须进行维修实心轴装皮带轮、齿轮、链轮、轴套、联轴器等输出元件的注意事项装各种输出元件时，谨防接触腐蚀，避免造成拆卸困难如:注意装配时的润滑剂安装前应检测轴、孔的配合公差各输出元件采用正确的安装方法可以避免产生附加的径向载荷及轴向力,安装精度应该严格按照相关标准执行。
德国SEW电机不同系列说明及主要参数德国SEW电机减速机系列说明1、R系列斜齿轮减速电机齿轮传动效率最高达98%,振动小，噪音低实心轴，法兰或地脚安装，可作为多级减速箱的输入级部分输出转速: 0.05 - 1829rpm输出转矩/功率: 50 - 18,000 Nm/ 0.12 - 160 kW机座号: R17/R27/R37/R47/R57/R67/R77/R87/R97/R107/R137/R147/R16 7 2、F系列平行轴斜齿轮减速电机外形简洁、纤细, 空心轴或实心轴，法兰、地脚或扭矩臂安装传动效率最高达98%，低振动，低噪音输出转速: 0.1 - 752 rpm输出转矩/功率: 130 - 18,000 Nm/ 0.12 - 200 kW机座号: F27/F37/F47/F47/F57/F67/F77/F87/F97/F107/F127/F1573、K系列斜齿轮-伞齿轮减速电机三级斜齿轮-锥齿轮输出扭矩大，空心轴或实心轴，法兰、地脚或扭矩臂安装传动效率最高达98%，体积小、重量轻，低振动，低噪音输出转速: 0.1 - 522 rpm输出转矩/功率: 200 - 50,000 Nm/ 0.12 - 200 kW机座号: K37/K37/K47/K47/K57/K67/K77/K87/K97/K107/K127/F157/K16 74、S系列斜齿轮-蜗轮蜗杆减速电机二级斜齿轮-蜗轮蜗杆，空心轴或实心轴，法兰、地脚或扭矩臂安装传动效率最高达93%，体积小、重量轻，低噪音,运行平稳输出转速: 0.1 - 397 rpm输出转矩/功率: 70 - 4,200 Nm/0.12 - 22 kW机座号: S37/S47/S57/S67/S77/S875、W系列SPIROPLAN螺旋面伞齿轮减速电机单级平面螺旋齿轮传动，结构特别紧凑，齿轮免维护，终身润滑输出转速: 8 - 329 rpm输出转矩/功率: 40 - 70Nm/0.12 – 1.1 kW机座号: W10/W20/W30VARIBLOC和VARIMOT机械无级调速减速电机。
.
. 一K系列斜齿轮-锥齿轮减速电机直交轴减速电机3级传动
KA KF
K系列三级斜－伞－斜齿轮减速电机具有高双转矩效率与高寿命齿轮。
备有底脚安装、法兰安装和轴装型式。
SEW斜齿轮-锥齿轮减速器由三级斜齿轮组成，依次为输入端的斜齿轮，锥齿轮级和输出端的斜齿轮级。
共有12种规格的斜齿轮-锥齿轮轴减速电机，转矩200——50000Nm。
电动机最大的输出功率200KW。
传动比从5.36——32625。
SEW底脚安装斜齿轮——锥齿轮减速器有两个机加工的底脚安装平面，有B5法兰和B14法兰可供选择，后者只与空心轴连接。
底脚安装结构和B5法兰安装结构用于空心轴和实心轴。
空心轴的标准结构是用平键、DIN5480花键或收缩盘连接。
使用系数：f B
输出轴及法兰尺寸公差
K系列型号表示法
K F 107 - R 77 DV -112 M - 4 / BMG /HF / TF 减速机类型结构形式规格号规格号电动机型号级数制动器手动释放装置
R系列增大速比减速机定子铁心长度代号电机热保护装置
K F 107 R 77 DV 112 M 4 /BMG/HF/TF
1、减速机类型：斜齿轮-锥齿轮减速机（R F K S W系列等）
2、结构形式： F 法兰安装
A 单键空心轴联接
V 渐开线花键空心轴联接
H 锁紧盘空心轴联接
无符号表示实心轴
X R系列减速机单级传动
3、减速机规格号：17～187
37、47、57、67、77、87、97、107、127 4、电动机型号：机座号100及以上为DV，
机座号100以下为DT
5、定子铁心长度代号：
D、K、N、S、M、ML、L
6、电动机级数：
2、4、6、8
12/2、8/2、6/2、4/2、8/4、6/4
7、制动器手动释放装置：
HF 带自锁
HR 不带自锁
F与R系列为2级或3级传动；
K系列全部为3级传动；
S系列全部为2级传动；
F/K/R/S系列选型表结构：
1.对于标准输出转速，根据电机的额定功率Pm选型
2.对于特殊低输出转速，通常采用多级减速电机，根据许用的最大输出扭矩Ma选型。
W系列选型表结构：
二S系列斜齿轮-蜗轮蜗杆减速电机直交轴减速电机2级传动
SEW蜗轮蜗杆减速器采用卧式或法兰安装时，可以提供一个或两个输出轴，也可采用一个带或者不带法兰的轴装方式。
空心轴上留有键槽，在空心轴安装的情况下，每个减速箱尺寸中允许有两个不同的孔径（SA37除外）。
如需要的话，也可选择收缩盘连接的方式。
在蜗轮蜗杆减速器输入端加装一个斜齿轮减速器，构成的多级减速器可获得非常低的输出速度。
三R系列斜齿轮减速电机直出轴减速电机2级或3级
SEW斜齿轮减速器可在任意位置卧式或法兰安装。
但卧式或法兰组合安装方式不适合用单级减速器RX…，两个斜齿轮减速箱和电机组合起来（多级减速器）可获得特别低的输出速度。
四F系列平行轴—斜齿轮减速电机直出轴减速电机2级或3级
SEW平行轴斜齿轮减速器由2级或3级斜齿轮组成，与减速比有关，装在相同的箱体内。
总共有10种规格的斜齿轮平行轴减速机，转距范围从200到18000Nm。
电动机最大的输出功率200KW。
底脚安装和B5法兰安装的减速器有空心轴和实心轴两种结构。
空心轴的标准结构是用平键、DIN5480花键或收缩盘连接。
.。
