sew-减速机基础知识汇总

sew减速机型号参数表摘要：一、SEW减速机概述二、SEW减速机型号参数三、SEW减速机选型与应用四、SEW减速机维护与保养正文：SEW减速机型号参数表SEW减速机作为工业领域中广泛应用的减速设备，以其优良的性能和稳定的质量赢得了广大用户的信赖。

本文将详细介绍SEW减速机的型号参数、选型方法以及维护保养方面的知识。

一、SEW减速机概述SEW减速机是一种采用齿轮减速原理的传动设备，具有传动比大、传动扭矩大、传动平稳、噪音低等特点。

SEW减速机型号繁多，可以满足不同场合的使用需求。

二、SEW减速机型号参数本文将列举三个SEW减速机型号，并详细介绍其减速比、输出扭矩、功率和安装方式等参数。

请注意，这里仅以型号1、型号2和型号3为例，实际产品型号和参数可能有所不同，具体请参照产品说明书。

1.型号1- 减速比：3-100- 输出扭矩：10-5000 Nm- 功率：0.12-315 kW- 安装方式：卧式、立式2.型号2- 减速比：3-100- 输出扭矩：10-5000 Nm- 功率：0.12-315 kW- 安装方式：卧式、立式3.型号3- 减速比：3-100- 输出扭矩：10-5000 Nm- 功率：0.12-315 kW- 安装方式：卧式、立式三、SEW减速机选型与应用在选择SEW减速机时，需要根据实际应用场景和需求来确定减速比、输出扭矩、功率和安装方式等参数。

以下是选型时需要注意的几个方面：1.选型注意事项- 确定减速比：根据传动比需求选择合适的减速比。

- 计算输出扭矩：根据负载扭矩需求选择合适的输出扭矩。

- 选择功率：根据驱动电机功率选择合适的减速机功率。

- 确定安装方式：根据安装空间和安装需求选择合适的安装方式。

2.应用领域SEW减速机广泛应用于工业自动化、物流输送、包装机械、食品饮料等行业。

四、SEW减速机维护与保养为了确保SEW减速机的稳定运行，需要定期进行维护保养。

以下是日常维护和定期保养的一些建议：1.日常维护- 清洁：定期清除减速机内外部的灰尘和杂物。

SEW减速箱选型知识简介目录1. SEW减速箱简介 (2)1.1 SEW减速箱发展历程 (2)1.2 SEW减速箱应用领域 (3)2. SEW减速箱选型原则 (4)2.1 确定工况条件 (6)2.2 选择合适的传动比 (7)2.3 根据负载特性选择齿轮材料 (8)2.4 根据安装方式选择机架型号 (9)3. SEW减速箱结构特点 (10)3.1 齿轮组件 (11)3.2 轴承组件 (12)3.3 密封装置 (13)3.4 安装与维护 (14)4. SEW减速箱性能参数 (15)4.1 功率密度 (16)4.2 转速范围 (17)4.3 扭矩范围 (18)4.4 效率等级 (19)5. SEW减速箱选型计算方法 (19)5.1 根据传动比计算功率和扭矩需求 (21)5.2 根据工况条件选择齿轮材料和硬度等级 (21)5.3 根据负载特性选择轴承类型和尺寸 (23)6. SEW减速箱选型案例分析 (24)6.1 工业自动化设备中的应用 (24)6.2 船舶推进系统中的应用 (26)6.3 风力发电系统中的应用 (27)1. SEW减速箱简介SEW减速箱，作为机械传动领域中的核心组件，承载着将动力传递与改变转速及转向的重要任务。

其内部集成了高效的齿轮组与精密的轴承系统，确保了在各种工业场合下的稳定、可靠运行。

SEW减速箱以其卓越的传动效率、紧凑的结构设计以及长期稳定的性能而广受好评。

其高精度齿轮与齿条传动，保证了转动的平稳与精确；同时，其内部采用高品质的润滑油，有效降低了磨损，延长了使用寿命。

SEW减速箱还具备易于维护、安装简便等特点。

其模块化设计使得售后服务更加便捷，用户可以轻松地进行更换与升级。

无论是在自动化生产线、物流输送还是其他需要精密传动控制的领域，SEW减速箱都以其卓越的性能和可靠的品质赢得了用户的信赖与认可。

1.1 SEW减速箱发展历程SEW减速箱，作为知名的德国传动设备制造商，自成立以来一直致力于提供高效、可靠的减速箱解决方案。

确定合适的电机功率。

使用系数f B。

径向力的校核。

选择合适的制动力矩有时非常重要。

选择合适的制动力矩有时非常要 几个需要注意的常识性问题。

，计算动功率，转动惯量，转动速度，起动时间，起动加速度2确定电机功率时除根据理论计算结果外还须考虑以下几方面：2.确定电机功率时除根据理论计算结果外，还须考虑以下几方面：(电机的工作制，S1,S2,S3,S4, …。

短时工作制时可考虑电机能增大功率使用，而频繁起、制动电机则要考虑电机的热功率。

--电机技术手册P530工作制功率增长KS2持续时间60分钟1.11230分钟10分钟1.21.4S3负载持续率60 %40 %1.1 1.1525 %15 % 1.31.4S4~S10为了确定电机功率和工作制，必须给出每小时起停次数和方式，起动时间，根据要求而定制动类型，制动时间，空转时间，周期时间，间歇时间和所需功率。

3.影响电机功率的几种因素：(环境温度，＞40°C环境温度，＞40°C(海拨高度，＞1000米电机须降功率使用温度高度(工作场所电压下的影响；变频调速的影响；传动机构传动效率的影响，以其一些其他因素的影响。

减速器通常是按恒转矩和只有少量起、停的情况设计的。

若不属于这种情况，就必须将计算出的理论输出转矩或输出功率乘以使用系数。

这个使用系数取决于停止／起动频率、负载的变化次数，惯性加速系数和每日运行时间。

选型时，减速器的许用输出转矩必须大于或等于计算转矩。

1.SEW样本中的f B。

(减速器额定允许输入功率／电动机额定功率2.减速机实际的f B。

(减速机最大允许输出扭矩／实际负载扭矩3.确定合适的SEW-f B。

(工作制－每天运行时间(每小时载荷变化次数（起、停、冲击、速度变化、负载变化）(惯性加速系数（≤0.2，≤3，≤10，>10 ）－工程师手册，第一册P31a)均匀负载：I 许用惯性加速系数≤0.2b)中等冲击：II 许用惯性加速系数≤3c)强冲击：III许用惯性加速系数≤10d)惯性加速系数>10 ，请向SEW咨询。

sew减速机。

sew斜齿轮减速机、sew斜齿轮-伞齿轮减速机、sew 斜齿轮-蜗轮蜗杆减速机、sew平行轴-斜齿轮减速机、sew交流电机、s ew锥齿轮-斜齿轮减速器、sew大型减速机m,mc等、sew变频器，se w制动器，sew联轴器等等。

诺德sk 系列产品：诺德同轴斜齿轮减速机、诺德斜齿轮蜗轮蜗杆减速机、诺德斜齿轮伞齿轮减速机、诺德平行轴斜齿轮减速机、诺德单相电机、诺德电机、诺德制动电机、诺德变频器等。

各种电动滚筒：tdy型油冷式电动滚筒、ybcd 型油浸式电动滚筒、wd 外装式电动滚筒、ybd型双速油浸式微型电动滚筒、ydb 型隔爆油冷式电动滚筒、yb 型油浸式微型电动滚筒、ybn/ydz 型逆止/制动式电动滚筒、dy1 型油冷式电动滚筒、dy 型油冷式电动滚筒（大型）。

天津减速机总厂减速机：天津减速机总厂减速机，电机，联轴器，机架，及减速机配件。

天津减速机总厂行星摆线针轮减速机、蜗轮蜗杆减速机、电动滚筒、螺旋输送机专用减速机、双卧轴搅拌机专用减速机、zgy悬挂式齿轮减速机、蜗轮丝杆升降机、斜齿轮减速机、斜齿轮-蜗轮蜗杆减速机、平行轴斜齿轮减速机、斜齿轮-伞齿轮减速机、xmb行星摩擦式无级变速机、swl蜗轮丝杆升降机等jxld摆线针轮减速机支架，jq夹克联轴器，hl弹性柱销联轴器等。

y系列电机，ya系列增安电机，yb系列防爆电机，yej系列内制动型电机，yz系列起重电机，变频调速电机等。

德国弗兰德减速机(西门子减速机）flender减速机。

弗兰德减速机斜齿轮直交斜齿轮减速机，弗兰德减速机斜齿轮直交斜齿轮减速机，弗兰德蜗轮蜗杆减速机，flender行星减速机，弗兰德减速机电梯扶梯专用驱动系统，弗兰德减速机伞齿轮式齿轮马达，弗兰德减速机同轴式齿轮马达，弗兰德减速机蜗轮蜗杆齿轮马达，弗兰德减速机平行轴式齿轮马达，弗兰德减速机motox-g 齿轮箱，弗兰德减速机dmg2单边双传动减速机。

日本住友减速机：住友cyclo 6000系列摆线针轮减速机，住友行星减速机，住友冷却器专用减速机，住友hyponic直交轴小型减速机。

SEW减速机使用维护资料二减速电机的安装调整减速电机是SEW减速机的重要组成部分，对于减速电机的安装调整关系到整个减速机的正常运行和使用寿命。

下面是关于减速电机的安装调整的一些维护资料。

一、安装前的准备工作1.确认减速电机的型号和规格，与减速机的型号和规格相匹配。

2.准备好安装所需的工具和辅助设备，如扳手、千斤顶、托盘等。

3.确认安装位置和安装方式，根据实际情况选择悬挂式、基础式或底座式安装。

二、安装步骤1.将减速电机放置在安装位置上，检查电机和减速机之间的轴承端面的平行度和垂直度，必要时进行调整。

2.使用千斤顶等辅助设备将减速电机悬挂在减速机上，注意保持电机与减速机的同轴度。

3.按照电机的安装标准孔尺寸和安装孔的位置要求，用螺栓将电机固定在减速机上。

注意螺栓的紧固力要均匀，并且不能过紧，以免损坏电机和减速机。

4.安装好电机后，检查电机和减速机之间的轴向间隙和螺栓的紧固度。

三、调整工作1.接通电源，启动减速电机，检查电机的运行方向是否正确。

2.根据实际需要调整电机的速度和转矩，可以通过调整减速机上的齿轮比和电机的电压来实现。

3.观察电机的运行状态和温度，确保其运行平稳、无异常振动和过热现象。

4.检查电机的润滑情况，确保油位充足，润滑脂是否均匀分布。

四、安全注意事项1.在安装和调试过程中，必须切断电源以防止意外伤害。

2.电机在运行时会产生较高的温度，为了防止烫伤，请勿触摸电机外壳。

3.严禁将手指等物体伸入电机内部，以防被夹伤。

4.定期检查电机的电缆、接线盒等部件，确保其正常工作和安全使用。

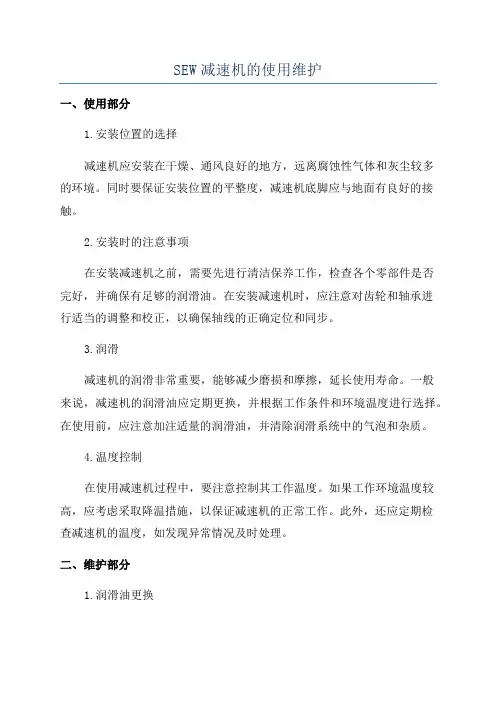

SEW减速机的使用维护一、使用部分1.安装位置的选择减速机应安装在干燥、通风良好的地方，远离腐蚀性气体和灰尘较多的环境。

同时要保证安装位置的平整度，减速机底脚应与地面有良好的接触。

2.安装时的注意事项在安装减速机之前，需要先进行清洁保养工作，检查各个零部件是否完好，并确保有足够的润滑油。

在安装减速机时，应注意对齿轮和轴承进行适当的调整和校正，以确保轴线的正确定位和同步。

3.润滑减速机的润滑非常重要，能够减少磨损和摩擦，延长使用寿命。

一般来说，减速机的润滑油应定期更换，并根据工作条件和环境温度进行选择。

在使用前，应注意加注适量的润滑油，并清除润滑系统中的气泡和杂质。

4.温度控制在使用减速机过程中，要注意控制其工作温度。

如果工作环境温度较高，应考虑采取降温措施，以保证减速机的正常工作。

此外，还应定期检查减速机的温度，如发现异常情况及时处理。

二、维护部分1.润滑油更换减速机的润滑油应定期更换，新的润滑油能够更好地起到润滑和保护作用。

润滑油的选择和更换周期应根据工作条件和环境来确定，并且要注意清除润滑系统中的污垢和杂质。

2.检查零部件定期检查减速机的各个零部件，如齿轮、轴承、密封件等，确保其完好无损。

如有发现松动、磨损或者其他异常情况，应及时修复或更换。

3.清洁保养定期对减速机进行清洁保养工作，清除表面的灰尘和污物。

注意不要使用过硬或者易磨损的工具进行清洁，以免损坏零部件。

4.注意安全在使用和维护减速机时，要注意安全操作。

工作人员应穿戴好防护装备，不要将手指或者其他物体靠近旋转部件。

在打开减速机时，要先切断电源，以免发生人身伤害。

总结：SEW减速机的正确使用和维护，能够延长其使用寿命，提高工作效率。

对于用户来说，了解减速机的使用方法和注意事项非常重要，能够保证工作安全和设备正常运行。

同时，加强对减速机的维护保养，定期检查和更换润滑油，清洁零部件等工作，能够有效延长减速机的寿命，降低维修费用。

减速机需要掌握的知识
减速机是一种常见的传动设备，广泛应用于工业生产中的各个
领域。

为了正确、安全地使用减速机，操作人员需要掌握一定的知
识和技能。

以下是减速机需要掌握的一些知识：
1. 基本原理，了解减速机的基本工作原理，包括齿轮传动、传
动比、扭矩传递等基本概念。

2. 结构和组成，熟悉减速机的结构和各个部件的功能，包括齿轮、轴承、密封件等。

3. 安装与调试，了解减速机的安装方法和注意事项，掌握调试
减速机的技巧，确保其正常运行。

4. 维护与保养，学习减速机的日常维护和保养方法，包括润滑、清洁、检查等，延长减速机的使用寿命。

5. 故障排除，掌握减速机常见故障的识别和排除方法，及时处
理故障，确保生产的连续性。

6. 安全操作，了解减速机的安全操作规程，包括防护措施、操
作规范等，确保操作人员的人身安全。

7. 知识更新，随着技术的不断发展，持续学习关于减速机的新
知识，不断提升自己的专业水平。

总之，减速机是工业生产中不可或缺的重要设备，操作人员需
要全面掌握相关知识，才能确保减速机的正常运行，提高生产效率，保障生产安全。

减速机基础知识汇总减速机是一种用于降低驱动装置速度和增加扭矩的传动装置。

它广泛应用于各种工业领域，如机械制造、石油化工、电力、轨道交通等。

下面是减速机的基础知识汇总。

1.概述减速机是通过将输入轴（驱动轴）的高速旋转转变为输出轴（负载轴）的低速和高扭矩旋转的装置。

它通过齿轮传动、蜗杆传动等不同的工作原理来实现。

2.工作原理减速机的工作原理是利用不同大小的齿轮或蜗杆的组合，通过齿轮传动或蜗杆传动的方式，将驱动轴的高速旋转转变为输出轴的低速和高扭矩旋转。

3.齿轮减速机齿轮减速机是采用齿轮传动原理的减速机，它由输入齿轮、输出齿轮和齿轮箱组成。

输入齿轮通过一定的传动比例和装置与输出齿轮相连，从而实现减速和增加扭矩的效果。

4.蜗杆减速机蜗杆减速机是采用蜗杆传动原理的减速机，它由输入轴、蜗杆、蜗轮和外壳组成。

输入轴通过齿轮和蜗杆相连，传递动力给蜗轮，从而实现减速和增加扭矩的效果。

5.传动比传动比是指减速机输出轴转速与输入轴转速的比值。

它可以通过齿轮或蜗杆的相互配合确定，通常以数字形式表示。

6.使用注意事项首先，应选择适当的减速机型号和规格，根据具体使用情况和负载要求选用合适的减速机。

其次，要进行定期检查与维护，保持减速机的正常运行。

最后，操作时要注意安全，避免发生事故。

7.常见故障和维修方法常见的减速机故障包括轴承损坏、齿轮磨损、油封泄漏等。

当出现故障时，应先确定故障原因，然后进行相应的维修。

例如，更换损坏的轴承，修复磨损的齿轮，更换泄漏的油封等。

8.应用领域减速机广泛应用于各个领域，如机械制造、石油化工、电力、轨道交通等。

它可以用于各种机械设备和工艺装置，如输送带、搅拌机、冷却塔等。

9.发展趋势随着工业技术的不断发展，减速机也在不断进步和创新。

目前，一些新型的减速机如行星减速机、磁力传动减速机等正在逐渐应用于各个领域。

总结：减速机是一种传动装置，通过齿轮或蜗杆传动来降低驱动装置的速度和增加扭矩。

它有齿轮减速机和蜗杆减速机两种常见的工作原理。

SEW 减速机型号简介R系列——同轴斜齿轮减速电机F系列——平行轴斜齿轮减速电机K系列——垂直轴斜齿轮-伞齿轮减速电机S系列——垂直轴斜齿轮-蜗轮蜗杆减速电机W系列——垂直轴螺旋平面减速电机R系列F系列K系列S系列W系列Torque Range kNm640606501200CompactM Series CN SeriesQuatroHighLowC u s t o m i z a t i o n N e e dGeared Motors减速机构造原理示意图-1 R系列—同轴斜齿轮减速电机减速机构造原理示意图-2 F系列—平行轴斜齿轮减速电机减速机构造原理示意图-3K系列—垂直轴斜齿轮-伞齿轮减速电机可选安装形式代号含义：A——单键空心轴H——缩紧盘空心轴V——花键空心轴（DIN5480）F——法兰安装M——带加长轴承箱/T——扭矩臂安装/G——橡胶缓冲垫B——地脚安装Z——B14法兰安装SEW电机型号电机型号附加选项含义减速电机型号举例减速电机铭牌举例：电机铭牌举例：安装前准备工作安装前的拆箱检查和安装准备开箱前请查看包装箱是否完好开箱后请查看减速电机及其附件的型号、数量是否与装箱单一致，是否有相关使用维护手册、技术资料安装前请检查铭牌参数是否与设计要求（安装工程图纸）一致型号、速比、安装位置、特殊要求等安装前请仔细阅读相关使用维护手册重点检查减速机上的红油堵/可视油镜及透气阀的位置和状态油位堵头与透气阀的结构透气阀油位显示的堵头油镜油位堵头与透气阀的结构安装、使用和维护——透气阀要求1为什么需要透气阀?¾减速机运转造成压力升高,采用限压阀(0.12MPa）透气减压阀的原理透气减压阀即单向阀,减速箱及电机油封通常最大可以承受0.15 Mpa压力 透气减压阀安装的位置总是安装在减速机较高部位透气减压阀的使用透气减压阀使用方法如右图安装、使用和维护——透气阀要求2◆运输过程中为防止透气阀由于外界因素引起漏油采用橡胶紧固件密封◆减速机运转前应拆掉橡胶紧固件透气减压阀错误使用后果（未除去橡胶密封件）减速箱体输出轴油封漏油通常可以不必维修减速机箱体与电机联接法兰漏油必须进行维修电机定子进油必须进行维修实心轴装皮带轮、齿轮、链轮、轴套、联轴器等输出元件的注意事项装各种输出元件时，谨防接触腐蚀，避免造成拆卸困难如:注意装配时的润滑剂安装前应检测轴、孔的配合公差各输出元件采用正确的安装方法可以避免产生附加的径向载荷及轴向力,安装精度应该严格按照相关标准执行。

SEW减速机选型介绍SEW减速机是一种常见的工业传动装置，用于降低电机的转速，并提供足够的扭矩。

SEW减速机广泛应用于各种行业，例如汽车制造、食品加工、机械制造等。

本文将介绍SEW减速机的一些基本知识和选型要点，以帮助读者更好地选择适合自己的SEW减速机。

首先，SEW减速机具有多种类型和规格可供选择。

常见的类型有蜗杆减速机、轴平行减速机、直角减速机等。

不同类型的减速机适用于不同的应用场景。

在选择SEW减速机时，需要根据自己的具体需求来确定减速机的类型。

其次，选型过程中需要考虑的一个重要参数是减速比。

减速比是减速机输出转速与输入转速之比，用于决定减速机输出转矩的大小。

根据实际需求和设备要求，可以选择不同的减速比。

一般来说，减速比越大，输出转矩越大，但同时也会导致输出转速较低。

此外，还有一些其他的技术参数也需要考虑。

例如，额定功率、输出转速、输出扭矩等。

这些参数将直接影响到减速机的性能和适应性。

需要根据具体的工作情况和使用要求来选择合适的参数。

在SEW减速机选型过程中，还需要考虑一些其他的因素。

例如，工作环境和工作条件。

有些工作环境可能对减速机的密封性、防护等级有要求，需要选择相应的减速机型号。

同时，还需要考虑减速机的使用寿命、可靠性和维护成本等因素。

此外，还需要考虑到供应商的信誉和售后服务。

SEW是一家德国知名的减速机制造商，其产品质量和服务水平较高。

但无论是选择SEW还是其他品牌的减速机，都需要仔细评估供应商的信誉和售后服务，以确保产品能够得到及时的维修和售后支持。

总结起来，SEW减速机的选型过程需要综合考虑多个因素，包括减速机类型、减速比、额定功率、输出转速、输出扭矩、工作环境、工作条件、供应商信誉和售后服务等。

根据具体需求和要求，选择合适的SEW减速机将有助于提高设备的运行效率和可靠性。

sew减速机原理
减速机是一种常见的机械传动装置，其主要作用是降低传动装置的输出转速，并提高输出扭矩。

其工作原理基于齿轮传动的原理，通过齿轮的啮合来实现功率的转换。

在一个减速机中，通常会有两组或多组齿轮。

其中，一组齿轮被称为主动轮，另一组齿轮被称为从动轮。

主动轮通常由电动机驱动，而从动轮则与所需工作装置相连。

当电动机驱动主动轮转动时，通过齿轮的轮齿啮合，将动力传递给从动轮。

由于齿轮的大小不同，即主动轮和从动轮的齿数不同，从动轮的转速将会降低而输出扭矩会增加。

减速机的减速比可以通过主动轮和从动轮的齿数比来确定。

例如，如果主动轮有20齿，从动轮有40齿，那么减速比为2：1，即从动轮的转速是主动轮的1/2。

通过改变齿轮的齿数和啮合方式，可以实现不同的减速比和输出扭矩。

减速机在机械传动中具有广泛的应用，特别是在需要将高速旋转的动力转换为低速高扭矩输出的场合。

例如，减速机常用于工业生产线、机械设备以及交通运输等领域。

总之，减速机通过齿轮传动的原理来实现输入转速的降低和输出扭矩的增加。

通过调整齿轮的齿数和啮合方式，可以实现不同的减速比，从而满足不同的工作要求。
