减速箱的基本概念和知识

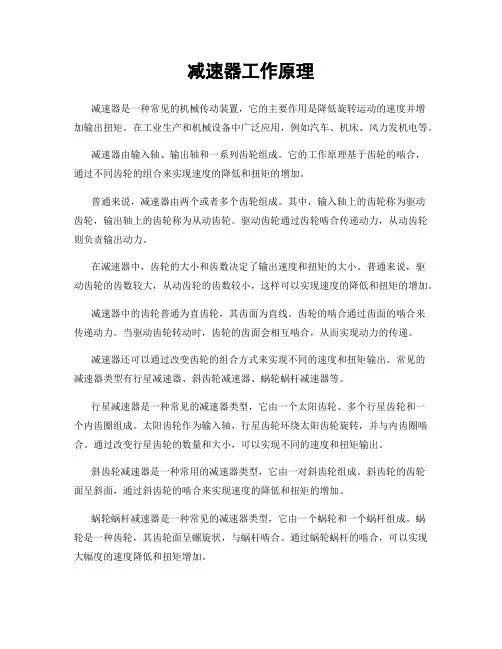

减速器工作原理减速器是一种常见的机械传动装置，它的主要作用是降低旋转运动的速度并增加输出扭矩。

在工业生产和机械设备中广泛应用，例如汽车、机床、风力发机电等。

减速器由输入轴、输出轴和一系列齿轮组成。

它的工作原理基于齿轮的啮合，通过不同齿轮的组合来实现速度的降低和扭矩的增加。

普通来说，减速器由两个或者多个齿轮组成。

其中，输入轴上的齿轮称为驱动齿轮，输出轴上的齿轮称为从动齿轮。

驱动齿轮通过齿轮啮合传递动力，从动齿轮则负责输出动力。

在减速器中，齿轮的大小和齿数决定了输出速度和扭矩的大小。

普通来说，驱动齿轮的齿数较大，从动齿轮的齿数较小，这样可以实现速度的降低和扭矩的增加。

减速器中的齿轮普通为直齿轮，其齿面为直线。

齿轮的啮合通过齿面的啮合来传递动力。

当驱动齿轮转动时，齿轮的齿面会相互啮合，从而实现动力的传递。

减速器还可以通过改变齿轮的组合方式来实现不同的速度和扭矩输出。

常见的减速器类型有行星减速器、斜齿轮减速器、蜗轮蜗杆减速器等。

行星减速器是一种常见的减速器类型，它由一个太阳齿轮、多个行星齿轮和一个内齿圈组成。

太阳齿轮作为输入轴，行星齿轮环绕太阳齿轮旋转，并与内齿圈啮合。

通过改变行星齿轮的数量和大小，可以实现不同的速度和扭矩输出。

斜齿轮减速器是一种常用的减速器类型，它由一对斜齿轮组成。

斜齿轮的齿轮面呈斜面，通过斜齿轮的啮合来实现速度的降低和扭矩的增加。

蜗轮蜗杆减速器是一种常见的减速器类型，它由一个蜗轮和一个蜗杆组成。

蜗轮是一种齿轮，其齿轮面呈螺旋状，与蜗杆啮合。

通过蜗轮蜗杆的啮合，可以实现大幅度的速度降低和扭矩增加。

减速器的工作原理可以总结为：通过齿轮的啮合来实现速度的降低和扭矩的增加。

不同类型的减速器通过改变齿轮的组合方式和齿轮的形状来实现不同的速度和扭矩输出。

减速器的应用非常广泛，例如在汽车中，减速器可以将发动机的高速旋转转换为车轮的低速高扭矩输出，实现车辆的驱动。

在机床中，减速器可以将机电的高速旋转转换为刀具的低速高扭矩运动，实现加工工件。

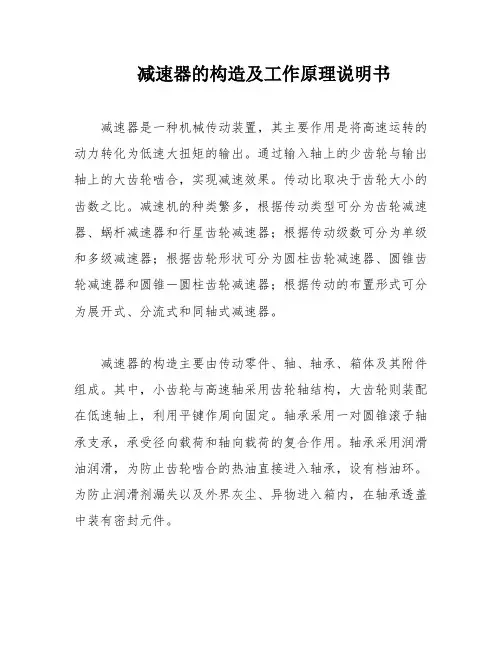

减速器的构造及工作原理说明书减速器是一种机械传动装置，其主要作用是将高速运转的动力转化为低速大扭矩的输出。

通过输入轴上的少齿轮与输出轴上的大齿轮啮合，实现减速效果。

传动比取决于齿轮大小的齿数之比。

减速机的种类繁多，根据传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器；根据传动级数可分为单级和多级减速器；根据齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥－圆柱齿轮减速器；根据传动的布置形式可分为展开式、分流式和同轴式减速器。

减速器的构造主要由传动零件、轴、轴承、箱体及其附件组成。

其中，小齿轮与高速轴采用齿轮轴结构，大齿轮则装配在低速轴上，利用平键作周向固定。

轴承采用一对圆锥滚子轴承支承，承受径向载荷和轴向载荷的复合作用。

轴承采用润滑油润滑，为防止齿轮啮合的热油直接进入轴承，设有档油环。

为防止润滑剂漏失以及外界灰尘、异物进入箱内，在轴承透盖中装有密封元件。

箱体是减速器的基座，应具有足够的强度和刚度。

通常采用灰铸铁铸造，对于重型减速器也可采用铸钢箱体。

在单件生产的减速器中，为了简化工艺、降低成本，可采用钢板焊接箱体。

综上所述，减速器是一种相对精密的机械，通过机械传动装置来降低电机转速，增加转矩。

减速器的种类繁多，构造也各异，其核心部分是传动零件，包括齿轮和蜗杆等。

箱体作为减速器的基座，应具有足够的强度和刚度。

箱体采用灰铸铁铸造，为方便轴系部件的安装和拆卸，制成沿轴心线水平剖分式。

上箱盖和下箱座用普通螺栓联接成一整体。

轴承座的联接螺栓应尽量靠近轴承座孔，而轴承座旁的凸台应具有足够的承托面，以便放置联接螺栓，并保证旋紧螺栓时需要的扳手空间。

为了保证箱体具有足够的刚度，在轴承座附近加有加强肋。

为了保证减速器安置在基座上的稳定性，箱体底座一般不采用完整的平面，而是采用两块矩形加工基面。

为了保证减速器的正常工作，除了对齿轮、轴、轴承组合和箱体的结构设计应给予足够重视外，还应考虑到减速器的附件。

其中观察孔、通气器、轴承盖和密封装置、轴承挡油环和定位销都是必要的。

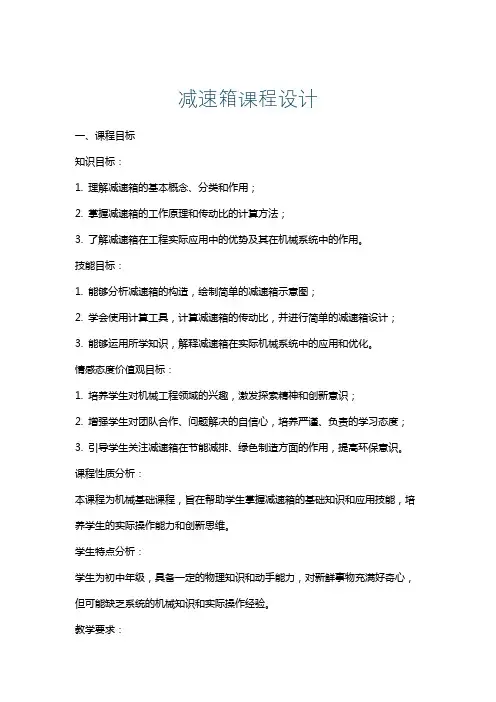

减速箱课程设计一、课程目标知识目标：1. 理解减速箱的基本概念、分类和作用；2. 掌握减速箱的工作原理和传动比的计算方法；3. 了解减速箱在工程实际应用中的优势及其在机械系统中的作用。

技能目标：1. 能够分析减速箱的构造，绘制简单的减速箱示意图；2. 学会使用计算工具，计算减速箱的传动比，并进行简单的减速箱设计；3. 能够运用所学知识，解释减速箱在实际机械系统中的应用和优化。

情感态度价值观目标：1. 培养学生对机械工程领域的兴趣，激发探索精神和创新意识；2. 增强学生对团队合作、问题解决的自信心，培养严谨、负责的学习态度；3. 引导学生关注减速箱在节能减排、绿色制造方面的作用，提高环保意识。

课程性质分析：本课程为机械基础课程，旨在帮助学生掌握减速箱的基础知识和应用技能，培养学生的实际操作能力和创新思维。

学生特点分析：学生为初中年级，具备一定的物理知识和动手能力，对新鲜事物充满好奇心，但可能缺乏系统的机械知识和实际操作经验。

教学要求：1. 结合课本，深入浅出地讲解减速箱相关知识；2. 设计实例分析、动手实践等环节，提高学生的实际操作能力；3. 注重启发式教学，引导学生主动思考、提问，培养解决问题的能力。

二、教学内容1. 减速箱基本概念：介绍减速箱的定义、功能、分类及在机械系统中的应用；- 教材章节：第二章第三节《减速器的种类及其应用》2. 减速箱工作原理：讲解减速箱内部构造，分析齿轮传动、蜗轮蜗杆传动等原理；- 教材章节：第二章第四节《减速器的工作原理及传动方式》3. 传动比的计算方法：教授传动比的定义，演示计算方法，并进行实际案例分析；- 教材章节：第二章第五节《减速器的传动比计算》4. 减速箱设计：引导学生了解减速箱设计的基本要求，学习简单减速箱的设计方法；- 教材章节：第三章第一节《减速器的设计原则》5. 减速箱应用与优化：分析减速箱在各类机械系统中的应用，探讨优化方案；- 教材章节：第三章第二节《减速器的应用及优化》6. 实际操作与案例分析：组织学生进行减速箱拆装、传动比计算等实际操作，分析具体案例；- 教材章节：第四章《减速器的实际应用案例分析》教学内容安排与进度：第一课时：介绍减速箱基本概念、分类及在机械系统中的应用；第二课时：讲解减速箱工作原理及传动方式；第三课时：教授传动比的计算方法，进行实际案例分析；第四课时：学习减速箱设计的基本要求，尝试简单减速箱设计；第五课时：分析减速箱在各类机械系统中的应用与优化；第六课时：组织实际操作与案例分析，巩固所学知识。

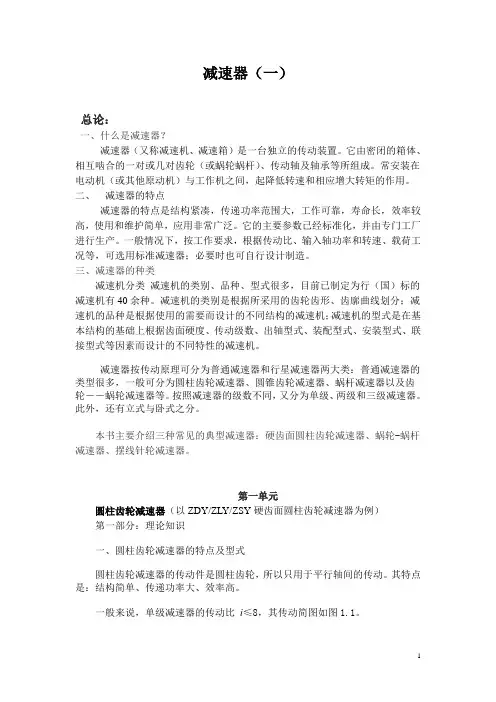

减速器（一）总论：一、什么是减速器？减速器（又称减速机、减速箱）是一台独立的传动装置。

它由密闭的箱体、相互啮合的一对或几对齿轮（或蜗轮蜗杆）、传动轴及轴承等所组成。

常安装在电动机（或其他原动机）与工作机之间，起降低转速和相应增大转矩的作用。

二、减速器的特点减速器的特点是结构紧凑，传递功率范围大，工作可靠，寿命长，效率较高，使用和维护简单，应用非常广泛。

它的主要参数已经标准化，并由专门工厂进行生产。

一般情况下，按工作要求，根据传动比、输入轴功率和转速、载荷工况等，可选用标准减速器；必要时也可自行设计制造。

三、减速器的种类减速机分类减速机的类别、品种、型式很多，目前已制定为行（国）标的减速机有40余种。

减速机的类别是根据所采用的齿轮齿形、齿廓曲线划分；减速机的品种是根据使用的需要而设计的不同结构的减速机；减速机的型式是在基本结构的基础上根据齿面硬度、传动级数、出轴型式、装配型式、安装型式、联接型式等因素而设计的不同特性的减速机。

减速器按传动原理可分为普通减速器和行星减速器两大类：普通减速器的类型很多，一般可分为圆柱齿轮减速器、圆锥齿轮减速器、蜗杆减速器以及齿轮――蜗轮减速器等。

按照减速器的级数不同，又分为单级、两级和三级减速器。

此外，还有立式与卧式之分。

本书主要介绍三种常见的典型减速器：硬齿面圆柱齿轮减速器、蜗轮-蜗杆减速器、摆线针轮减速器。

第一单元圆柱齿轮减速器（以ZDY/ZLY/ZSY硬齿面圆柱齿轮减速器为例）第一部分：理论知识一、圆柱齿轮减速器的特点及型式圆柱齿轮减速器的传动件是圆柱齿轮，所以只用于平行轴间的传动。

其特点是：结构简单、传递功率大、效率高。

一般来说，单级减速器的传动比i≤8，其传动简图如图1.1。

当传动比较大时，大齿轮比小齿轮大得许多，这样的减速器结构很不紧凑。

这时，用两级减速比单级减速可得到更合理更紧凑的结构。

通常i=8～40时采用两级减速。

以两级减速器为例，按齿轮的布置形式可分为：（a）展开式，如图1.1（a），展开式结构比较简单，应用最广；但齿轮相对于轴承非对称布置，受载时轴的弯曲变形会使载荷沿齿宽分布不均，故轴应具备足够大的刚度。

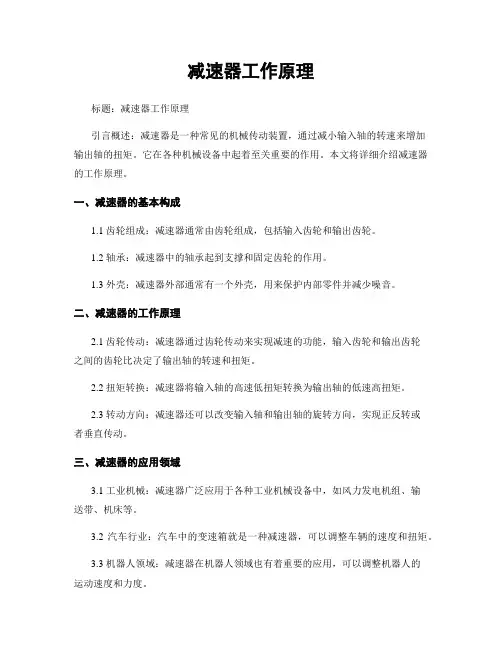

减速器工作原理标题：减速器工作原理引言概述：减速器是一种常见的机械传动装置，通过减小输入轴的转速来增加输出轴的扭矩。

它在各种机械设备中起着至关重要的作用。

本文将详细介绍减速器的工作原理。

一、减速器的基本构成1.1 齿轮组成：减速器通常由齿轮组成，包括输入齿轮和输出齿轮。

1.2 轴承：减速器中的轴承起到支撑和固定齿轮的作用。

1.3 外壳：减速器外部通常有一个外壳，用来保护内部零件并减少噪音。

二、减速器的工作原理2.1 齿轮传动：减速器通过齿轮传动来实现减速的功能，输入齿轮和输出齿轮之间的齿轮比决定了输出轴的转速和扭矩。

2.2 扭矩转换：减速器将输入轴的高速低扭矩转换为输出轴的低速高扭矩。

2.3 转动方向：减速器还可以改变输入轴和输出轴的旋转方向，实现正反转或者垂直传动。

三、减速器的应用领域3.1 工业机械：减速器广泛应用于各种工业机械设备中，如风力发电机组、输送带、机床等。

3.2 汽车行业：汽车中的变速箱就是一种减速器，可以调整车辆的速度和扭矩。

3.3 机器人领域：减速器在机器人领域也有着重要的应用，可以调整机器人的运动速度和力度。

四、减速器的维护保养4.1 润滑：减速器内部的齿轮需要定期润滑，以减少摩擦和磨损。

4.2 清洁：定期清洁减速器外壳和内部零件，防止灰尘和杂物进入影响正常工作。

4.3 定期检查：定期检查减速器的工作状态和零件磨损情况，及时更换损坏的零件。

五、减速器的发展趋势5.1 高效节能：未来减速器将更加注重节能和高效，提高传动效率。

5.2 智能化：随着科技的发展，减速器将朝着智能化方向发展，实现远程监控和自动化控制。

5.3 轻量化：未来减速器将更加注重轻量化设计，以适应各种机械设备的需求。

结语：减速器作为一种重要的机械传动装置，扮演着至关重要的角色。

了解减速器的工作原理可以帮助我们更好地维护和使用机械设备，同时也有助于我们了解机械传动的基本原理。

希望本文能够对读者有所帮助。
