第5章 磁电式传感器 3分析

磁电式传感器的工作原理
磁电式传感器是一种常用的用于测量和检测磁场的传感器。

其工作原理基于磁性材料在外加磁场作用下产生的磁电势。

磁电式传感器通常由两个主要部分组成：磁敏感元件和信号处理电路。

磁敏感元件是通常由铁磁材料制成的，比如镍、铁、钴等。

这些材料在外加磁场的作用下会发生剩余磁化现象，即使在磁场消失后，仍能保持一定的磁性。

当外加磁场作用在磁敏感元件上时，磁性材料内部的磁矩会发生改变。

这种磁矩的改变会导致磁敏感元件两端产生电势差，即磁电势。

这个电势差与外加磁场的强度成正比，可以通过测量电势差来间接测量磁场的强度。

信号处理电路用于放大和处理由磁敏感元件产生的微弱电势差。

通常，这些电路会对输入的电势差进行放大和滤波，以提高测量的准确性和稳定性。

然后，信号处理电路将处理后的电信号转换为数字信号或模拟信号，供其他设备使用或进行进一步的数据处理。

总而言之，磁电式传感器通过利用磁敏感元件在外加磁场作用下产生的磁电势，实现对磁场强度的测量和检测。

其工作原理简单可靠，广泛应用于各种领域，比如工业控制、汽车电子、电力系统等。

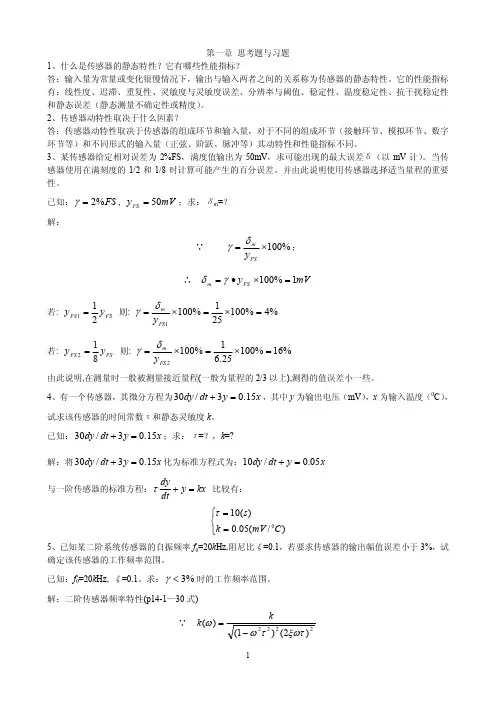

传感器课后题及答案第1章传感器特性1．什么是传感器？（传感器定义）2．传感器由哪几个部分组成？分别起到什么作用？3. 传感器特性在检测系统中起到什么作用？4．解释下列名词术语：1)敏感元件;2)传感器; 3)信号调理器;4)变送器。

5．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？6．某传感器精度为2%FS ，满度值50mv ，求出现的最大误差。

当传感器使用在满刻度值1/2和1/8 时计算可能产生的百分误差，并说出结论。

7．一只传感器作二阶振荡系统处理，固有频率f0=800Hz，阻尼比ε=0.14，用它测量频率为400的正弦外力，幅植比ε=0.7时，，又为多少？，相角各为多少？8．某二阶传感器固有频率f0=10KHz，阻尼比ε=0.1若幅度误差小于3%，试求：决定此传感器的工作频率。

9. 某位移传感器，在输入量变化5 mm时，输出电压变化为300 mV,求其灵敏度。

10. 某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、S2=2.0V/mV、S3=5.0mm/V，求系统的总的灵敏度。

11．测得某检测装置的一组输入输出数据如下：a)试用最小二乘法拟合直线，求其线性度和灵敏度；b)用C语言编制程序在微机上实现。

12．某温度传感器为时间常数T=3s 的一阶系统，当传感器受突变温度作用后，试求传感器指示出温差的1/3和1/2所需的时间。

13．某传感器为一阶系统，当受阶跃函数作用时，在t=0时，输出为10mV;t→∞时，输出为100mV;在t=5s时，输出为50mV,试求该传感器的时间常数。

14．某一阶压力传感器的时间常数为0.5s,若阶跃压力从25MPa,试求二倍时间常数的压力和2s 后的压力。

15．某压力传感器属于二阶系统，其固有频率为1000Hz,阻尼比为临界值的50%,当500Hz的简谐压力输入后，试求其幅值误差和相位滞后。

第5章《传感器及其应用》第1节 揭开传感器的“面纱”【学习目标】1．了解传感器在生产和生活中的应用。

2．知道非电学量转换成电学量的技术意义。

3．知道传感器的最基本原理及其一般结构。

4．知道敏感元件的作用。

【要点透析】1. 什么是传感器？传感器是把非电学物理量（如位移、速度、压力、温度、湿度、流量、声强、光照度等）按一定规律转换成便于处理和传输电学量（如电压、电流等）的一种元件。

传感器输入的是非电学物理量，输出的是电学量。

将非电学物理量转换成电学量后，测量比较方便，而且能输入到计算机进行处理。

各种传感器是自动控制设备中不可缺少的元件，已经渗透到宇宙开发、环境保护、交通运输以至家庭生活等多种领域。

2．传感器的组成传感器一般由敏感元件、转换元件和测量电路三部分组成，有时还需要加辅助电源。

如图5.1-1所示。

敏感元件（预变换器）：将不能够直接变换为电量的非电量转换为可直接变换为电量的非电量元件。

敏感元件是传感器的核心部分，它是利用材料的某种敏感效应（如热敏、光敏、压敏、力敏、湿敏等）制成的。

转换元件：将感受到的非电量直接转换为电量的器件称为转换元件，如压电晶体、热电偶等。

转换电路：将转换元件输出的电量变成便于显示、记录、控制和处理的有用电信号的电路称为测量电路。

3．传感器的分类传感器的种类很多，目前尚没有统一的分类方法，一般常采用的分类方法有如下几种：（1）按工作原理分类物理传感器：利用物质的物理性质和物理效应感知并检测出待测对象信息的传感器，如电容传感器、电感传感器、光电传感器、压电传感器等；化学传感器：利用化学反应识别和检测信息的传感器，如气敏传感器、湿敏传感器等； 生物传感器：利用生物化学反应识别和检测信息的传感器，它是由固定生物体材料和适图5.1-1 敏感元件当转换器件组合成的系统。

如组织传感器、细胞传感器、酶传感器等。

（2）按用途分类这种分类方法给使用者提供了方便，容易根据需要测量的对象选择所需要的传感器。

5-6 解：已知D1=18mm221+p2/，解：已知ξ=0.6，振幅误差小于2%。

若振动体作简谐振动，即当输入信号x 0为正弦波时，可得到频率传递函数为正弦波时，可得到频率传递函数÷÷øöççèæ+÷÷øöççèæ-÷÷øöççèæ=02020021)(w w x w w w w w j j x x t 得 振幅比2022020021úûùêëé÷÷øöççèæ+úúûùêêëé÷÷øöççèæ-÷÷øöççèæ=w w x w w w w j x x t0x x t =1.02时，0w w =3.51；0x x t =0.98时，0w w=1.45因要求0w w>>1，一般取0w w ≥3，所以取0w w ≥3.515-11 已知磁电式振动速度已知磁电式振动速度传感器传感器的固有频率n f =15Hz ，阻尼系数ξ=0.7。

若输入频率为f=45Hz 的简谐振动，求传感器输出的振幅误差为多少？谐振动，求传感器输出的振幅误差为多少？5-12 何谓何谓霍尔效应霍尔效应？利用霍尔效应可进行哪些参数测量？ 答：当答：当电流电流垂直于外磁场通过导体时，在导体的垂直于磁场和电流方向的两个端面之间会出现电势差，这一现象便是霍尔效应。

磁电式传感器原理
磁电式传感器是一种常用的物理量测量装置，它利用磁电效应实现对磁场的测量。

磁电效应是指当磁场作用于特定的材料时，会在材料中产生电势差或电流。

磁电式传感器的工作原理可以分为两个步骤：磁场的感应和电信号的转换。

首先，当磁场作用于磁电式传感器中的磁敏材料时，磁敏材料内部的自由电子会受到力的作用，从而形成一个电势差或电流。

这是由于磁场会改变电子的运动轨迹，导致电荷在材料中的分布发生变化。

这个电势差或电流的大小与磁场的强度成正比。

然后，磁电式传感器会将产生的电势差或电流信号转换成可用的测量信号。

这通常通过将电势差转换成电压信号或通过电流信号经过放大和滤波后得到。

这样的测量信号可以用来表示磁场的强度或与其他物理量的关系。

磁电式传感器有许多应用领域，包括磁场测量、运动传感、接近开关等。

它们通常具有灵敏度高、响应速度快、稳定性好等特点，可以实现对磁场的准确测量。

同时，磁电式传感器还可以通过改变磁敏材料的性质或结构，实现对不同范围和分辨率的测量需求。

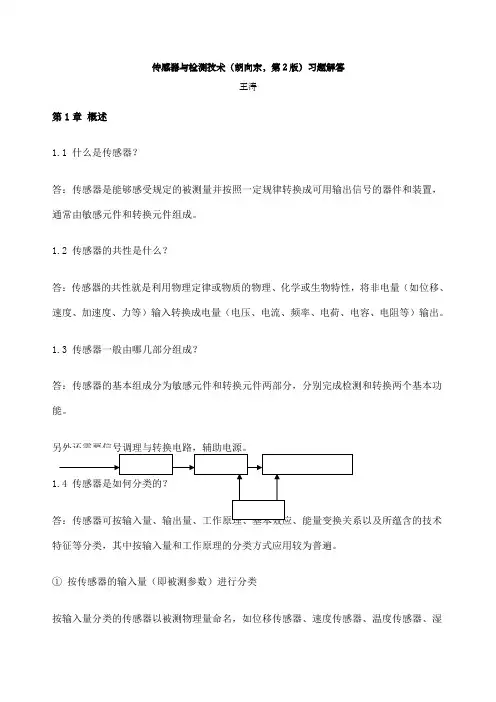

传感器与检测技术（胡向东，第2版）习题解答王涛第1章概述1.1 什么是传感器？答：传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。

1.2 传感器的共性是什么？答：传感器的共性就是利用物理定律或物质的物理、化学或生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、频率、电荷、电容、电阻等）输出。

1.3 传感器一般由哪几部分组成？答：传感器的基本组成分为敏感元件和转换元件两部分，分别完成检测和转换两个基本功能。

特征等分类，其中按输入量和工作原理的分类方式应用较为普遍。

①按传感器的输入量（即被测参数）进行分类按输入量分类的传感器以被测物理量命名，如位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。

②按传感器的工作原理进行分类根据传感器的工作原理（物理定律、物理效应、半导体理论、化学原理等），可以分为电阻式传感器、电感式传感器、电容式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。

③按传感器的基本效应进行分类根据传感器敏感元件所蕴含的基本效应，可以将传感器分为物理传感器、化学传感器和生物传感器。

1.6 改善传感器性能的技术途径有哪些？答：①差动技术；②平均技术；③补偿与修正技术；④屏蔽、隔离与干扰抑制；⑤稳定性处理。

第2章传感器的基本特性2.1 什么是传感器的静态特性？描述传感器静态特性的主要指标有哪些？答：传感器的静态特性是它在稳态信号作用下的输入、输出关系。

静态特性所描述的传感器的输入-输出关系中不含时间变量。

衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性和漂移。

2.3 利用压力传感器所得测试数据如下表所示，计算非线性误差、迟滞和重复性误差。

设压力为0MPa时输出为0mV，压力为0.12MPa时输出最大且为16.50mV。

解：①求非线性误差，首先要求实际特性曲线与拟合直线之间的最大误差，拟合直线在输入量变化不大的条件下，可以用切线或割线拟合、过零旋转拟合、端点平移拟合等来近似地代表实际曲线的一段（多数情况下是用最小二乘法来求出拟合直线）。

《传感器原理及工程应用》习题答案王丽香第1章 传感与检测技术的理论基础（P26）1－3 用测量范围为－50～150kPa 的压力传感器测量140kPa 的压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解：已知： 真值L ＝140kPa 测量值x ＝142kPa 测量上限＝150kPa 测量下限＝－50kPa∴ 绝对误差 Δ＝x-L=142-140=2(kPa)实际相对误差 ％＝＝43.11402≈∆L δ标称相对误差 ％＝＝41.11422≈∆x δ引用误差％－－＝测量上限－测量下限＝1)50(1502≈∆γ1－10 对某节流元件（孔板）开孔直径d 20的尺寸进行了15次测量，测量数据如下（单位：mm ）：120.42 120.43 120.40 120.42 120.43 120.39 120.30 120.40 120.43 120.41 120.43 120.42 120.39 120.39 120.40试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。

解：当n ＝15时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.41。

则 2072.410.03270.0788()0.104d G mm v σ=⨯=<=-，所以7d 为粗大误差数据，应当剔除。

然后重新计算平均值和标准偏差。

当n ＝14时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.37。

则 20 2.370.01610.0382()d i G mm v σ=⨯=>，所以其他14个测量值中没有坏值。

计算算术平均值的标准偏差200.0043()mm σσ=== 20330.00430.013()d mm σ=⨯=所以，测量结果为：20(120.4110.013)()(99.73%)d mm P =±=1－14交流电路的电抗数值方程为CL X ωω1-= 当角频率Hz 51=ω，测得电抗1X 为Ω8.0； 当角频率Hz 22=ω，测得电抗2X 为Ω2.0； 当角频率Hz 13=ω，测得电抗3X 为Ω-3.0。

磁电式传感器工作原理
磁电式传感器是一种常用于检测磁场强度的传感器。

它的工作原理基于磁电效应，即当磁场通过特定材料时，会产生电势差。

磁电式传感器通常由感应线圈和磁核组成。

感应线圈是一根绕有导线的线圈，磁核则是材料制成的磁性物体，通常是铁芯。

当没有磁场作用时，感应线圈中不会产生电流。

当外部磁场作用于磁核时，磁核产生的磁通量会穿过感应线圈。

根据法拉第电磁感应定律，当磁通量连续变化时，感应线圈中会产生感应电动势。

这个感应电动势的大小与磁通量的变化率成正比，而磁通量的变化率与外部磁场的强弱有关。

因此，磁电式传感器可以通过测量感应线圈中产生的感应电动势来间接测量外部磁场的强度。

常见的应用包括地磁传感器、电动机转速传感器和磁导航传感器等。

值得注意的是，磁电式传感器的灵敏度取决于感应线圈的设计和磁核材料的选择。

较高的灵敏度可以使传感器对磁场变化更加敏感，而较低的灵敏度则可以使传感器对较弱的磁场更加测量精准。

因此，在实际应用中，需要根据具体需求选择适当的磁电式传感器。
