第6章磁电式传感器(吴建平)

磁电式传感器工作原理
磁电式传感器是一种通过测量磁场变化来检测物体位置或运动的传感器。

它基于磁电效应，利用材料在外加磁场下产生的电势差来实现测量。

磁电式传感器通常由磁敏元件和测量电路组成。

磁敏元件可以是磁电材料，如铁电材料、铁磁材料或半导体材料，也可以是磁敏效应材料，例如霍尔元件。

磁敏元件的特性是在磁场的作用下，会产生电势差。

当磁敏元件处于一个磁场中时，磁场的变化会导致磁敏元件内部的电荷重新分布，从而产生电势差。

通常情况下，磁敏元件的两端接有电极，形成一个电势差的输出。

这个输出电势差可以被测量电路检测并转换为相应的电信号，用于表示磁场的强度或物体的位置。

根据磁场变化的方式，磁电式传感器可以分为两种类型：绝对值传感器和增量式传感器。

绝对值传感器可以直接测量磁场的强度，从而确定物体的绝对位置或角度。

常见的绝对值传感器有霍尔传感器和磁电传感器。

霍尔传感器利用霍尔效应测量磁场的强度，可以检测物体的位置、角度或磁场的方向。

磁电传感器则利用磁电效应测量磁场的强度，常用于测量物体的位移或线性位置。

增量式传感器则通过测量磁场的变化来确定物体的运动或相对位置。

常见的增量式传感器有磁电编码器和霍尔增量传感器。

磁电编码器利用磁场的变化来确定物体的运动方向、距离和速度，广泛应用于机械运动控制领域。

霍尔增量传感器则利用霍尔效应测量磁场的变化，可以检测物体的相对位移或角度变化。

总的来说，磁电式传感器通过利用磁电效应测量磁场的变化，实现了对物体位置或运动的检测。

不同类型的磁电式传感器可以应用于不同的场合，实现准确、可靠的测量。

磁电式传感器的工作原理
磁电式传感器是一种常用的用于测量和检测磁场的传感器。

其工作原理基于磁性材料在外加磁场作用下产生的磁电势。

磁电式传感器通常由两个主要部分组成：磁敏感元件和信号处理电路。

磁敏感元件是通常由铁磁材料制成的，比如镍、铁、钴等。

这些材料在外加磁场的作用下会发生剩余磁化现象，即使在磁场消失后，仍能保持一定的磁性。

当外加磁场作用在磁敏感元件上时，磁性材料内部的磁矩会发生改变。

这种磁矩的改变会导致磁敏感元件两端产生电势差，即磁电势。

这个电势差与外加磁场的强度成正比，可以通过测量电势差来间接测量磁场的强度。

信号处理电路用于放大和处理由磁敏感元件产生的微弱电势差。

通常，这些电路会对输入的电势差进行放大和滤波，以提高测量的准确性和稳定性。

然后，信号处理电路将处理后的电信号转换为数字信号或模拟信号，供其他设备使用或进行进一步的数据处理。

总而言之，磁电式传感器通过利用磁敏感元件在外加磁场作用下产生的磁电势，实现对磁场强度的测量和检测。

其工作原理简单可靠，广泛应用于各种领域，比如工业控制、汽车电子、电力系统等。

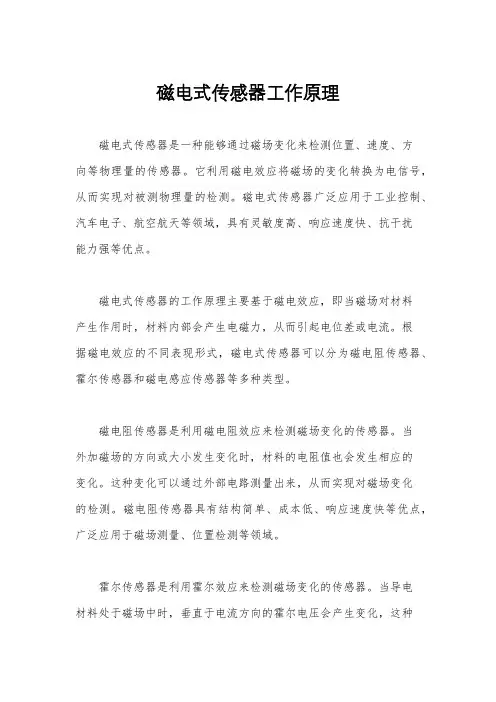

磁电式传感器工作原理磁电式传感器是一种能够通过磁场变化来检测位置、速度、方向等物理量的传感器。

它利用磁电效应将磁场的变化转换为电信号，从而实现对被测物理量的检测。

磁电式传感器广泛应用于工业控制、汽车电子、航空航天等领域，具有灵敏度高、响应速度快、抗干扰能力强等优点。

磁电式传感器的工作原理主要基于磁电效应，即当磁场对材料产生作用时，材料内部会产生电磁力，从而引起电位差或电流。

根据磁电效应的不同表现形式，磁电式传感器可以分为磁电阻传感器、霍尔传感器和磁电感应传感器等多种类型。

磁电阻传感器是利用磁电阻效应来检测磁场变化的传感器。

当外加磁场的方向或大小发生变化时，材料的电阻值也会发生相应的变化。

这种变化可以通过外部电路测量出来，从而实现对磁场变化的检测。

磁电阻传感器具有结构简单、成本低、响应速度快等优点，广泛应用于磁场测量、位置检测等领域。

霍尔传感器是利用霍尔效应来检测磁场变化的传感器。

当导电材料处于磁场中时，垂直于电流方向的霍尔电压会产生变化，这种变化可以被测量出来。

霍尔传感器具有灵敏度高、可靠性好、抗干扰能力强等优点，被广泛应用于电机控制、位置测量等领域。

磁电感应传感器是利用磁电感应效应来检测磁场变化的传感器。

当磁场对材料产生作用时，材料内部会产生感应电流，从而产生感应电压。

这种感应电压可以被测量出来，从而实现对磁场变化的检测。

磁电感应传感器具有灵敏度高、线性度好、抗干扰能力强等优点，被广泛应用于磁场测量、磁性材料检测等领域。

总的来说，磁电式传感器是一种能够通过磁场变化来检测物理量的传感器，具有灵敏度高、响应速度快、抗干扰能力强等优点。

不同类型的磁电式传感器在工作原理上有所不同，但都是基于磁电效应来实现对磁场变化的检测。

在实际应用中，我们可以根据具体的需求选择合适的磁电式传感器类型，以实现精准的物理量检测。

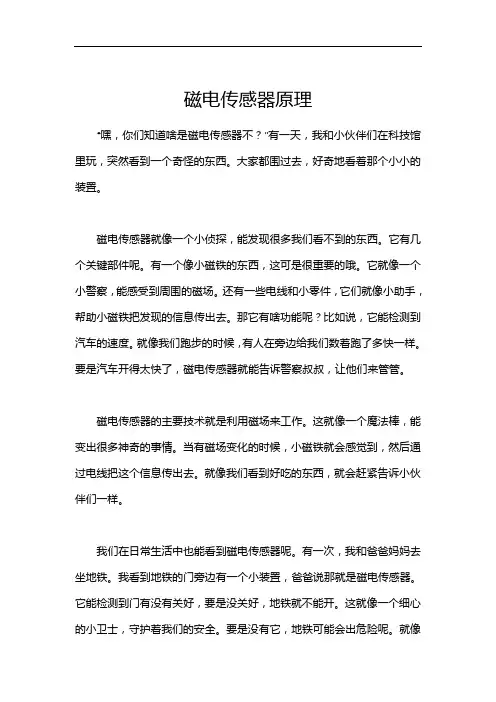

磁电传感器原理
“嘿，你们知道啥是磁电传感器不？”有一天，我和小伙伴们在科技馆里玩，突然看到一个奇怪的东西。

大家都围过去，好奇地看着那个小小的装置。

磁电传感器就像一个小侦探，能发现很多我们看不到的东西。

它有几个关键部件呢。

有一个像小磁铁的东西，这可是很重要的哦。

它就像一个小警察，能感受到周围的磁场。

还有一些电线和小零件，它们就像小助手，帮助小磁铁把发现的信息传出去。

那它有啥功能呢？比如说，它能检测到汽车的速度。

就像我们跑步的时候，有人在旁边给我们数着跑了多快一样。

要是汽车开得太快了，磁电传感器就能告诉警察叔叔，让他们来管管。

磁电传感器的主要技术就是利用磁场来工作。

这就像一个魔法棒，能变出很多神奇的事情。

当有磁场变化的时候，小磁铁就会感觉到，然后通过电线把这个信息传出去。

就像我们看到好吃的东西，就会赶紧告诉小伙伴们一样。

我们在日常生活中也能看到磁电传感器呢。

有一次，我和爸爸妈妈去坐地铁。

我看到地铁的门旁边有一个小装置，爸爸说那就是磁电传感器。

它能检测到门有没有关好，要是没关好，地铁就不能开。

这就像一个细心的小卫士，守护着我们的安全。

要是没有它，地铁可能会出危险呢。

就像
我们在学校里，要是没有老师看着，我们可能会调皮捣蛋。

我觉得磁电传感器虽然小小的，但是它的作用可大啦。

它就像一个默默奉献的小英雄，守护着我们的生活。

我们应该好好感谢它，让它继续为我们服务。

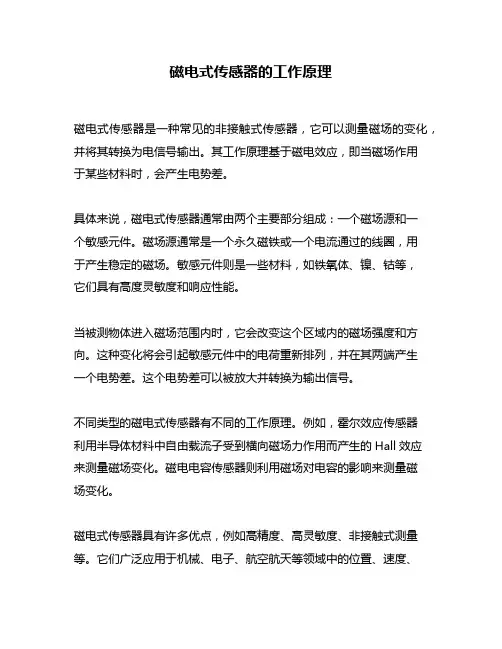

磁电式传感器的工作原理
磁电式传感器是一种常见的非接触式传感器，它可以测量磁场的变化，并将其转换为电信号输出。

其工作原理基于磁电效应，即当磁场作用
于某些材料时，会产生电势差。

具体来说，磁电式传感器通常由两个主要部分组成：一个磁场源和一
个敏感元件。

磁场源通常是一个永久磁铁或一个电流通过的线圈，用
于产生稳定的磁场。

敏感元件则是一些材料，如铁氧体、镍、钴等，
它们具有高度灵敏度和响应性能。

当被测物体进入磁场范围内时，它会改变这个区域内的磁场强度和方向。

这种变化将会引起敏感元件中的电荷重新排列，并在其两端产生
一个电势差。

这个电势差可以被放大并转换为输出信号。

不同类型的磁电式传感器有不同的工作原理。

例如，霍尔效应传感器
利用半导体材料中自由载流子受到横向磁场力作用而产生的Hall效应
来测量磁场变化。

磁电电容传感器则利用磁场对电容的影响来测量磁
场变化。

磁电式传感器具有许多优点，例如高精度、高灵敏度、非接触式测量等。

它们广泛应用于机械、电子、航空航天等领域中的位置、速度、
加速度等参数的测量和控制。

总之，磁电式传感器是一种基于磁电效应工作的非接触式传感器，其工作原理简单而有效。

随着科技的不断发展，它们将在更多的领域中得到应用，并为人们带来更多便利和创新。

磁电式传感器的工作原理与应用磁电式传感器是基于电磁感应原理,通过磁电相互作用将被测量(如振动、位移、转速等)转换成感应电动势的传感器，它也被称为感应式传感器、电动式传感器。

根据电磁感应定律，N匝线圈中的感应电动势。

感应电动势的大小由磁通的变化率决定。

磁通量协的变化可以通过很多办法来实现:如磁铁与线圈之间作相对运动;磁路中磁阻变化;恒定磁场中线圈面积变化等。

因此可以制造出不同类型的磁电式传感器。

磁电式传感器是一种机一电能量变换型传感器，不需要供电电源，电路简单，性能稳定，输出信号强，输出阻抗小，具有一定的频率响应范围，适合于振动、转速、扭矩等测量。

但这种传感器的尺寸和重量都较大。

恒定磁通磁电式传感器由永久磁铁(磁钢)、线圈、弹簧、金属骨架和壳体等组成。

系统产生恒定直流磁场，磁路中工作气隙是固定不变的，因而气隙中的磁通也是恒定不变的。

它们的运动部件可以是线圈，又可分为圈式或动铁式两种结构类型。

恒磁通磁电式传感器结构原理图磁铁与传感器壳体固定，线圈和金属骨架(合称线圈组件)用柔软弹簧支承。

线圈组件与壳体固定，永久磁铁用柔软弹簧支承。

两者的阻尼都是由金属骨架和磁场发生相对运动而产生的电磁阻尼。

动圈式和动铁式的工作原理是完全相同的，当壳体随被测振动体一起振动时，由于弹簧较软，运动部件质量相对较大，因此振动频率足够高(远高于传感器的固有频率)时，运动部件的惯性很大，来不及跟随振动体一起振动，近于静止不动，振动能量几乎全被弹簧吸收，永久磁铁与线圈之间的相对运动速度接近于振动体振动速度。

线圈与磁铁间相对运动使线圈切割磁力线，产生与运动速度成正比的感应电动势，线圈处于工作气隙磁场中的匝数，称为工作匝数;工作气隙中磁感应强度;每匝线圈的平均长度。

这类传感器的基型是速度传感器，能直接测量线速度。

因为速度与位移和加速度之间有内在的联系，即它们之间存在着积分或微分关系。

因此，如果在感应电动势的测量电路中接入一积分电路，则它的输出就与位移成正比;如果在测量电路中接人一微分电路，则它的输出就与运动的加速度成正比。

一、引言磁电式传感器（magnetic-electric sensor）是一种常见的传感器类型，广泛应用于各个领域中，包括工业自动化、交通运输、机器人、医疗设备等。

磁电式传感器利用磁力与电磁感应的原理，将磁场的变化转化为电信号，从而实现对磁场强度、方向或位置的检测。

本文将详细解释磁电式传感器的工作原理，包括其基本原理、结构、工作方式以及应用领域。

二、磁电式传感器的原理1. 电磁感应原理磁电式传感器的工作原理基于电磁感应的原理。

根据法拉第电磁感应定律，当一个导体在磁力线穿过时，会在导体中产生电动势。

这种现象可以用以下公式表示：EMF = -dΦ/dt其中EMF表示电动势，Φ表示磁场通量，dt表示时间的微小变化。

根据该定律可知，当磁场强度或磁场方向发生变化时，会在导体中产生电动势。

2. 磁电效应原理磁电式传感器的核心部件是磁电材料，如铁电材料或磁电材料。

磁电材料具有磁电效应，即在外加磁场的作用下，会产生磁感应强度与电场强度之间的线性关系。

磁电效应可以通过以下公式表示：E = k * H其中E表示电场强度，k表示磁电系数，H表示磁场强度。

根据该公式可知，当磁场强度发生变化时，磁电材料会产生相应的电场强度变化。

3. 磁电式传感器的构成磁电式传感器通常由磁电材料、电极、封装以及相关电路组成。

磁电材料：磁电材料是磁电式传感器的核心部件，它通过磁电效应将磁场的变化转化为电场的变化。

常见的磁电材料包括铁电材料和磁电材料。

电极：电极用于连接磁电材料和外部电路，将磁电材料产生的电场信号引出。

封装：封装是保护磁电材料和电极的外壳，通常采用环氧树脂或金属外壳进行封装。

相关电路：相关电路包括放大电路、滤波电路和输出电路等，用于放大和处理磁电材料产生的电场信号，提供给外部电路使用。

4. 磁电式传感器的工作原理磁电式传感器的工作原理基于磁电效应和电磁感应的原理。

当存在磁场时，磁电材料会产生相应的电场变化。

根据电磁感应原理，当磁场的强度或方向发生变化时，会在磁电材料中产生电动势。

磁电式传感器课程设计。

一、课程目标知识目标：1. 学生能够理解磁电式传感器的基本原理，掌握其工作方式和应用范围。

2. 学生能够描述磁电式传感器的构造，了解其主要组成部分及功能。

3. 学生能够掌握磁电式传感器在物理量检测中的应用，如速度、位移等。

技能目标：1. 学生能够运用所学知识，进行磁电式传感器的简单设计和搭建。

2. 学生能够运用磁电式传感器进行物理量的检测，并能够分析检测结果。

3. 学生能够通过实际操作，掌握磁电式传感器的调试方法。

情感态度价值观目标：1. 学生对磁电式传感器产生兴趣，提高对物理学科的学习热情。

2. 学生能够认识到磁电式传感器在现代科技领域的重要性，增强科技创新意识。

3. 学生在团队协作中，培养沟通、合作能力和解决问题的能力。

课程性质：本课程属于物理学科，以实验和实践为主，注重理论联系实际。

学生特点：初三学生，具有一定的物理知识和实验技能，对新鲜事物充满好奇。

教学要求：结合学生特点和课程性质，注重启发式教学，引导学生主动探究，培养实践能力和创新精神。

在教学过程中，将目标分解为具体的学习成果，便于教学设计和评估。

二、教学内容1. 磁电式传感器原理：讲解磁电式传感器的工作原理，涉及电磁感应定律、磁路基本概念等，对应教材第三章第二节。

2. 磁电式传感器构造：介绍磁电式传感器的组成部分，包括磁体、线圈、电路等，结合教材第三章第三节内容。

3. 磁电式传感器应用：分析磁电式传感器在速度、位移等物理量检测中的应用，举例说明，参考教材第三章第四节。

4. 磁电式传感器设计与搭建：引导学生运用所学知识，进行简单磁电式传感器的设计与搭建，结合教材实验部分内容。

5. 磁电式传感器调试：教授调试方法，让学生通过实际操作，学会调试磁电式传感器，提高实践能力，参考教材第五章实验部分。

6. 磁电式传感器在现代科技领域的应用：拓展学生视野，介绍磁电式传感器在高新技术领域的应用，如无人驾驶、智能制造等。

教学安排：第一课时：磁电式传感器原理及构造；第二课时：磁电式传感器应用；第三课时：磁电式传感器设计与搭建；第四课时：磁电式传感器调试及现代科技领域应用。

传感器原理及应用课后习题答案吴建平第1章概述1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.2 传感器由哪几部分组成？试述它们的作用及相互关系。

1.3 简述传感器主要发展趋势，并说明现代检测系统的特征。

1.4 传感器如何分类？按传感器检测的范畴可分为哪几种？1.5 传感器的图形符号如何表示？它们各部分代表什么含义？应注意哪些问题？1.6 用图形符号表示一电阻式温度传感器。

1.7 请例举出两个你用到或看到的传感器，并说明其作用。

如果没有传感器，应该出现哪种状况。

1.8 空调和电冰箱中采用了哪些传感器？它们分别起到什么作用？答案：1.1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。

我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。

从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。

我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。

定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。

按使用的场合不同传感器又称为变换器、换能器、探测器。

1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。

传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。

1.3答：（略）答：按照我国制定的传感器分类体系表，传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含12个小类。

按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。

磁电式传感器原理
磁电式传感器是一种常用的物理量测量装置，它利用磁电效应实现对磁场的测量。

磁电效应是指当磁场作用于特定的材料时，会在材料中产生电势差或电流。

磁电式传感器的工作原理可以分为两个步骤：磁场的感应和电信号的转换。

首先，当磁场作用于磁电式传感器中的磁敏材料时，磁敏材料内部的自由电子会受到力的作用，从而形成一个电势差或电流。

这是由于磁场会改变电子的运动轨迹，导致电荷在材料中的分布发生变化。

这个电势差或电流的大小与磁场的强度成正比。

然后，磁电式传感器会将产生的电势差或电流信号转换成可用的测量信号。

这通常通过将电势差转换成电压信号或通过电流信号经过放大和滤波后得到。

这样的测量信号可以用来表示磁场的强度或与其他物理量的关系。

磁电式传感器有许多应用领域，包括磁场测量、运动传感、接近开关等。

它们通常具有灵敏度高、响应速度快、稳定性好等特点，可以实现对磁场的准确测量。

同时，磁电式传感器还可以通过改变磁敏材料的性质或结构，实现对不同范围和分辨率的测量需求。
