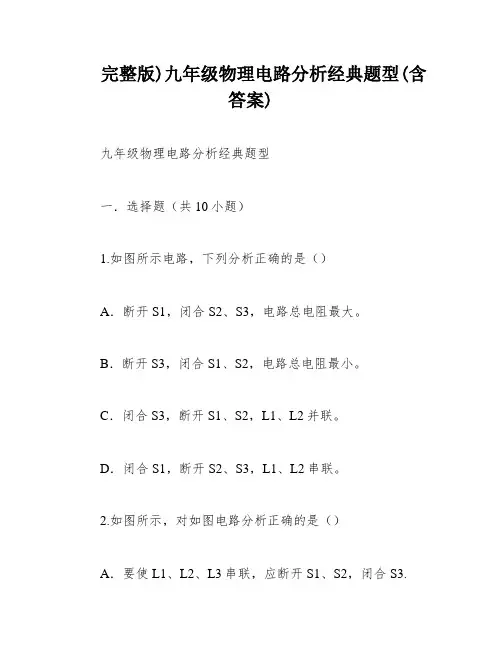

九年级物理 电路分析经典题型(含答案)

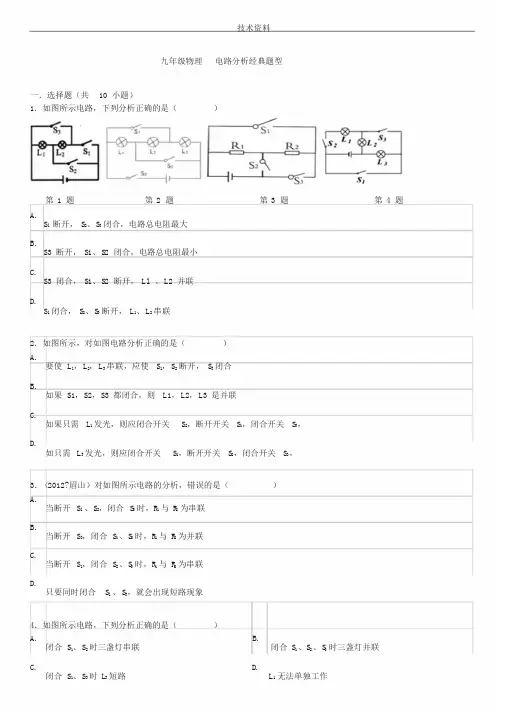

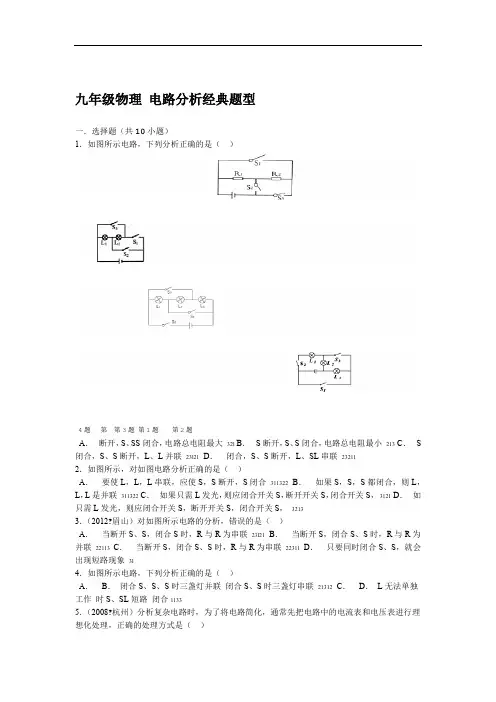

九年级物理电路分析经典题型

一．选择题（共10小题）

1．如图所示电路，下列分析正确的是（）

第1题第2题第3题第4题

A．S l断开，S2、S3闭合，电路总电阻最大

B．S3断开，S1、S2闭合，电路总电阻最小

C．S3闭合，S1、S2断开，L l、L2并联

D．S1闭合，S2、S3断开，L1、L2串联

2．如图所示，对如图电路分析正确的是（）

A．要使L1，L2，L3串联，应使S1，S2断开，S3闭合

B．如果S1，S2，S3都闭合，则L1，L2，L3是并联

C．如果只需L1发光，则应闭合开关S2，断开开关S1，闭合开关S3，

D．如只需L3发光，则应闭合开关S1，断开开关S2，闭合开关S3，

3．（2012•眉山）对如图所示电路的分析，错误的是（）

A．当断开S l、S2，闭合S3时，R1与R2为串联

B．当断开S3，闭合S1、S2时，R1与R2为并联

C．当断开S1，闭合S2、S3时，R1与R2为串联

D．只要同时闭合S l、S3，就会出现短路现象

4．如图所示电路，下列分析正确的是（）

A．闭合S1、S2时三盏灯串联B．闭合S1、S2、S3时三盏灯并联

C．闭合S1、S3时L3短路D．L1无法单独工作

5．（2008•杭州）分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）

A．把电流表看成是一个大电阻B．把电压表看成是一根导线

C．把电流表看成是断开的D．把电压表看成是断开的

6．下列是对如图所示电路的一些分析，其中正确的是（）

第6题第7题第8题第9题

A．灯L1、L2串联，电压表V测L2两端的电压

B．灯L1、L2并联，电流表A1测干路的电流

C．灯L1、L2并联，电压表V测电源电压

D．灯L1、L2串联，电压表V测L1两端的电压

7．如图所示的电路中，闭合开关后，电压表有示数、电流表指针几乎不动；关于电路故障分析正确的是（）A．电灯L1短路B．电灯L1断路C．电灯L2短路D．电灯L2断路

8．（2010•宝坻区二模）小明同学采用如图所示电路做电学实验时，出现了电路故障，以下分析正确的是（）A．若电流表无示数，电压表有示数，则R1断路

B．若电流表无示数，电压表无示数，则R2短路

C．若电流表无示数，电压表无示数，则R2断路

D．若电流表有示数，电压表无示数，则R1短路

9．（2012•莆田）如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）

A．小灯泡亮、电铃响B．小灯泡亮、电铃不响

C．小灯泡不亮、电铃响D．小灯泡不亮、电铃不响

10．（2012•青羊区一模）把标有“36V 15W”的甲灯和标有“12V 5W”的乙灯串联后接在电压是36V的电路中，下列分析正确的是（）

A．因甲灯的电阻较大，所以甲灯较亮

B．因乙灯实际功率较大，所以乙灯较亮

C．因甲灯额定功率较大，所以甲灯较亮

D．因通过它们的电流相等，所以一样亮

二．解答题（共3小题）

11．在“探究并联电路的电流”的实验中：按照图的电路进行实验：

（1）连接电路的过程中，开关应该_________（填“闭合或断开”）

（2）在实验过程中，接好电路后闭合开关，指针的偏转情况如图4﹣5甲乙所示，分析原因应该是：

甲：_________；乙：_________．

第11题第12题

12．（2013•青岛模拟）运用知识解决问题：

（1）小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因．

答：使用空调后，电路中的总功率_________，根据公式_________可知，在_________一定时，电路的总功率_________，电路中的总电流_________，导致保险丝烧断．

（2）请你根据电路图，连接实物电路图．

13．小华在探究串联电路的电流规律时，连接了如下的电路，请帮他分析这个电路中的问题．

（1）连接的电路有错误，请你找出来并在连接线上画“×”，然后将右边实物正确连好．

（2）小华连接电路中的这个错误会产生什么样的现象？答：_________．

（3）有无危害？答：_________．理由是：_________．

参考答案与试题解析

一．选择题（共10小题）

1．如图所示电路，下列分析正确的是（）

A．S l断开，S2、S3闭合，电路总电阻最大

B．S3断开，S1、S2闭合，电路总电阻最小

C．S3闭合，S1、S2断开，L l、L2并联

D．S1闭合，S2、S3断开，L1、L2串联

考点：串联电路和并联电路的辨别；电阻的串联；电阻的并联．

专题：电流和电路；电压和电阻．

分析：本题的关键是根据选项中描述的开关通断情况，准确判断电路的串并联，进而得出总电阻大小的变化．

解答：解：A、S l断开，S2、S3闭合，电路为两灯并联，根据并联电阻越并越小的规律，此时电路中的总电阻最小，故A说法错误，不合题意；

B、S3断开，S1、S2闭合，灯L2被短路，此时电路为L1的简单电路，其电阻不是最小的，故B说法错误，

不合题意；

C、S3闭合，S1、S2断开，电流无法回到电源的负极，是断路，故C说法错误，不合题意；

D、S1闭合，S2、S3断开，L1、L2串联在电路中，电流只有一条通路，故D说法正确，符合题意．

故选D．

点评：本题主要是通过读图，结合开关的通断情况，对电路的连接特点作出判断，难度不大，但判断时需要细心，必要时可画出等效电路图．

2．如图所示，对如图电路分析正确的是（）

A．要使L1，L2，L3串联，应使S1，S2断开，S3闭合

B．如果S1，S2，S3都闭合，则L1，L2，L3是并联

C．如果只需L1发光，则应闭合开关S2，断开开关S1，闭合开关S3，

D．如只需L3发光，则应闭合开关S1，断开开关S2，闭合开关S3，

考点：串、并联电路的设计．

专题：图析法；电流和电路．

分析：串联电路是指两灯顺次连接的电路；并联电路是指两灯并列连接的电路；短路是指导线将电源两极直接连在一起或用导线将用电器两极直接连在一起；根据电路的特点和开关的状态进行分析．

解答：解：A、S1、S2断开，S3闭合时，电流从电源的正极出发依次经过三个灯泡回到电源的=负极，所以此时L1、L2、L3串联，故A正确；

B、如果S1、S2，S3都闭合时，电流从电源的正极出发，分别经过三灯泡后汇合回到电源的负极，所以三

灯泡并联，故B正确；

C、闭合开关S2、S3，断开开关S1时，电流从电源的正极出发经L1后回到电源的负极，L2、L3灯泡短路、
