(完整版)九年级物理电路分析经典题型(含答案)

完整版)九年级物理电路分析经典题型(含答案)九年级物理电路分析经典题型一．选择题（共10小题）1.如图所示电路，下列分析正确的是（）A．断开S1，闭合S2、S3，电路总电阻最大。

B．断开S3，闭合S1、S2，电路总电阻最小。

C．闭合S3，断开S1、S2，L1、L2并联。

D．闭合S1，断开S2、S3，L1、L2串联。

2.如图所示，对如图电路分析正确的是（）A．要使L1、L2、L3串联，应断开S1、S2，闭合S3.B．如果S1、S2、S3都闭合，则L1、L2、L3是并联。

C．如果只需L1发光，则应闭合开关S2，断开开关S1，闭合开关S3.D．如只需L3发光，则应闭合开关S1，断开开关S2，闭合开关S3.3.（2012•眉山）对如图所示电路的分析，错误的是（）A．当断开S1、S2，闭合S3时，R1与R2为串联。

B．当断开S3，闭合S1、S2时，R1与R2为并联。

C．当断开S1，闭合S2、S3时，R1与R2为串联。

D．只要同时闭合S1、S3，就会出现短路现象。

4.如图所示电路，下列分析正确的是（）A．闭合S1、S2、S3时三盏灯并联。

B．闭合S1、S2时三盏灯串联。

C．闭合S1、S3时L3短路。

D．L1无法单独工作。

5.（2008•杭州）分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻。

B．把电压表看成是一根导线。

C．把电流表看成是断开的。

D．把电压表看成是断开的。

6.下列是对如图所示电路的一些分析，其中正确的是（）A．灯L1、L2串联，电压表V测L2两端的电压。

B．灯L1、L2并联，电流表A1测干路的电流。

C．灯L1、L2并联，电压表V测电源电压。

D．灯L1、L2串联，电压表V测L1两端的电压。

7.如图所示的电路中，闭合开关后，电压表有示数、电流表指针几乎不动；关于电路故障分析正确的是（）A．电灯L1短路。

B．电灯L1断路。

初三电路分析考试题及答案一、选择题（每题2分，共20分）1. 串联电路中，总电阻与各部分电阻的关系是：A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻的倒数之和C. 总电阻小于各部分电阻中最小的一个D. 总电阻大于各部分电阻中最大的一个答案：A2. 并联电路中，总电阻的倒数等于各支路电阻倒数之和，这个规律适用于：A. 串联电路B. 并联电路C. 复杂电路D. 任何电路答案：B3. 欧姆定律表明电流与电压的关系是：A. 电流与电压成正比B. 电流与电压成反比C. 电流与电压无关D. 电流与电压的关系取决于电阻答案：A4. 以下哪个不是电路的基本组成部分：A. 电源B. 电阻C. 导线D. 电容器答案：D5. 电功率的公式是：A. P = IVB. P = I^2RC. P = V^2/RD. P = V/I答案：A6. 电流表的内阻应该是：A. 非常大B. 非常小C. 适中D. 没有内阻答案：B7. 电压表的内阻应该是：A. 非常大B. 非常小C. 适中D. 没有内阻答案：A8. 以下哪个不是电路的基本定律：A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 法拉第定律答案：D9. 电路中的短路是指：A. 电路完全断开B. 电路中的电流非常小C. 电路中的电流非常大D. 电路中的电流为零答案：C10. 电容器在直流电路中的作用是：A. 储存电荷B. 阻止电流通过C. 允许电流通过D. 改变电流的方向答案：B二、填空题（每空1分，共10分）11. 当电路中的电阻增加时，电流将_______。

答案：减小12. 串联电路中，电流在各处是_______。

答案：相等13. 并联电路中，电压在各支路是_______。

答案：相等14. 电功率的单位是_______。

答案：瓦特（W）15. 电路的三种基本状态包括通路、开路和_______。

答案：短路三、简答题（每题5分，共10分）16. 解释什么是基尔霍夫电流定律，并给出一个应用实例。

初中物理电路故障及动态电路分析解题技巧和经典题型(含详细答案)初中物理电路故障及动态电路分析1、先根据题给条件确定故障是断路还是短路：两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。

在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。

2、根据第一步再判断哪部分断路或短路。

例1：L1与L2串联在电路中，电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么？解：你先画一个电路图：两灯都不亮，则一定是断路。

电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有L1断路了。

例2、L1与L2串联，电压表V1测L1电压，V2，V2示数很大，则L1短路而L2正常；B、若V1=0而V2示数很大，说明L2都断路。

测L2电压。

闭合开关后，两灯都不亮。

则下列说法正确的是：A、若V1=0 解：可能你会错选A。

其实答案为B。

首先根据题给条件：两灯都不亮，则电路是断路，A肯定不正确。

当L2断路时，此时V2相当于连接到了电源两极上，它测量的是电源电压，因此示数很大。

而此时L1由于测有电流通过，因此两端没有电压，因此V1的示数为零。

首先要分析串并联，这个一般的比较简单，一条通路串联，多条并联。

如果碰上了电压表电流表就把电压表当开路，电流表当导线。

这个是例１：在图２（甲）所示电路中，三盏灯是如何连接的，开关闭合后，电流表测量的是哪部分的电流？做法：先标出电源的正负极，再沿着从正极到负极的方向，用自己习惯的方法（箭头、粗细线、彩线），描绘各处的电流走向，标在电路图上，如图２（乙）。

分析：从图２（乙）中可以看出，点ａ是最初的电流分支点，点ｂ是最后的电流会合点。

电流共有三条路径，分别通过三盏灯，所以三盏灯是并联的。

通过电流表的电流只通过灯Ｌ1，所以电流表测量的是通过灯Ｌ1的电流。

初中物理九年级电学经典练习题汇总（含答案）一、计算题（共26题；）1.如图所示的电路中，电源电压保持不变，电阻R2=20Ω，闭合开关S后，电流表A1的示数为0.5A，电流表A2的示数为0.3A，求：（1）电源电压（2）电阻R1中的电流（3）电阻R1的阻值2.如图所示，电阻R1＝12Ω。

开关S A断开时，通过的电流为0.3A；开关S A闭合时，电流表的示数为0.5A。

求电源电压及电阻R2的阻值。

3.某款电热饮水机具有加热和保温两挡，额定电压为220V。

如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。

某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：（1）饮水机处于加热挡阶段消耗的电能：（2）饮水机处于保温挡时，通过R1的电流；（3）R2的阻值。

4.如图所示电路中，电源电压恒为4.5V，小灯泡标有“3V1.5W”字样，不考虑温度对小灯泡电阻的影响，滑动变阻器的规格为“15Ω1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，闭合开关S。

求：（1）小灯泡的电阻；（2）小灯泡正常发光时，滑动变阻器的功率；（3）在保证所有电路元件安全的前提下，滑动变阻器的取值范围。

5.如图甲所示，电源电压可调，R1､R2为定值电阻，灯泡的额定电压为2.5V，图乙是该灯泡的I-U图像｡闭合开关S，把电源电压调到4V，R2的功率为0.8W｡求∶（1）通过R2的电流｡（2）若小灯泡正常发光，则1min内电流在R1上做的功是多少？（3）现把电源电压调到某一值时，通过R2的电流为0.1A，灯泡与R2两端的电压之比为1∶2，则灯泡的实际功率是多少？6.如图甲所示，电源电压保持12V不变，R0为定值电阻，电压表量程为0~15V，电流表量程为0~0.6A。

第一次只闭合开关S、S1，将滑片P从B端移动到A端，第二次只闭合开关S、S2，将滑片P从B端逐步向A端移动，直至白炽灯L正常发光。

根据实验过程中测量的数据，绘制电流表与电压表示数的关系图像如图乙所示。

【物理】初三物理电流和电路解题技巧及经典题型及练习题(含答案)一、电流和电路选择题1．如图所示的电路中，若要使L1和L2两只灯泡组成并联电路，开关的断开与闭合情况是（）A. S1、S2断开，S3闭合B. S1、S3闭合，S2断开C. S1、S2、S3都闭合D. S2、S3闭合，S1断开【答案】 B【解析】【解答】解：要使两个电灯并联，就应使每个电灯并列接到电源的两极上，故S1、S3闭合，S2断开，B符合题意.故答案为：B．【分析】串联电路中电流只有一条路径；并联电路中电流有两条或多条路径，根据定义判断开关的闭合或断开.2．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．3．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。

闭合S后，与的阻值之比和电功率之比分别是（）A. 4∶1；1∶4B. 1∶4；4∶1C. 1∶5；5∶1D. 5∶1；1∶5【答案】 A【解析】【分析】当开关断开时，电路中只有R1接入，则由欧姆定律可得出电流与电阻的关系；当开关闭合后，两电阻并联，因电源电压不变，则可由欧姆定律可求得通过R2的电流，由并联电路的电流的规律可求得总电流与两电阻的关系；两电阻并联，则由功率公式P=可求得功率关系．【解答】当开关断开时，由欧姆定律可得：I1=；当开关闭合时，通过R2的电流I2=；则电流表的示数I=I1+I2=；由题意知：===；则解得：5R2=R1+R2；即=；由功率公式P=得：R1消耗的电功率P1=；R2消耗的电功率P2=；则功率之比：==；故选A．【点评】本题考查欧姆定律、并联电路的电流规律及功率公式，题目中物理量用字母表示，故在计算中要注意灵活准确地利用比例法求解．4．如图A、B、C、D是根据下面的实物连接电路画出的电路图，其中正确的（）A. B. C. D.【答案】D【解析】【解答】A.有开关与两灯并联，A不符合题意；B.两灯与两开关都是串联关系，B不符合题意；C.中间的开关与上面的灯并联，且与下面的灯串联，C不符合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图相符，D符合题意；故答案为：D。

一．选择题（共30小题）1．如图所示，当闭合开关S后，发现两灯都不亮，电流表指针指在“0”刻度线，电压表指针有明显偏转，电路中故障可能是（）A．电流表断路，或开关S接触不良B．灯泡L1的灯丝断了，或L1的灯泡与灯座接触不良C．电流表断路和两个灯泡灯丝都断了D．从M点开始，经过灯泡L2到N点的这一段电路中有断路2．如图所示的电路，电源电压保持不变，闭合开关S，发现灯L不亮，电阻R和灯L中仅有一个出现了故障。

关于S闭合前后两电表示数的变化情况及相应的故障，下列说法中正确的是（）A．两电表示数都不变，L断路 B．两电表示数都变化，R短路C．两电表示数都变化，R断路 D．仅一个电表示数变化，L短路3．如图所示，电源电压为4.5V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。

用电压表进行测量时，测得A、B两点之间的电压为零，B、C两点之间的电压为4.5V。

则下列判断中正确的是（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了B．C．开关接触不良D．灯泡L2被短路4．小明按如图甲所示电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，造成这一现象原因是（）A．可能L1开路 B．可能L2短路C．可能V1和V2所选量程不相同，L1短路D．可能V1和V2所选量程不相同，电路各处完好5．小红在做测定灯泡电阻的实验中，将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零，其原因可能是（）A．滑动变阻器接触不良 B．开关接触不良C．小灯泡两端短路 D．灯泡的钨丝断了6．如图所示，闭合开关，两灯都不亮。

为检查故障，某同学先用电压表与灯L1并联，观察到电压表无示数，再将电压表与灯L2并联，观察到电压表有示数，那么电路中出现的故障是（）A．灯L1短路 B．灯L1断路 C．灯L2短路 D．灯L2断路7．小强同学在“探究串联电路的电流”的实验中，连接好了如图所示的实验电路，闭合开关S后，两灯都不亮。

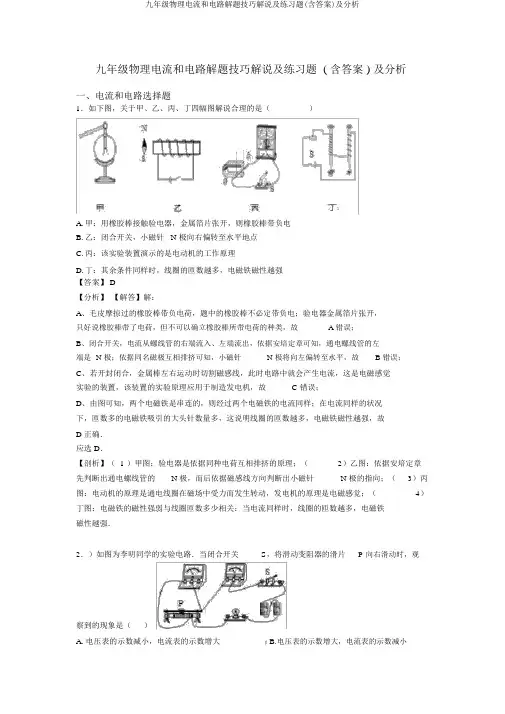

九年级物理电流和电路解题技巧解说及练习题( 含答案 ) 及分析一、电流和电路选择题1．如下图，关于甲、乙、丙、丁四幅图解说合理的是（）A.甲：用橡胶棒接触验电器，金属箔片张开，则橡胶棒带负电B.乙：闭合开关，小磁针 N 极向右偏转至水平地点C.丙：该实验装置演示的是电动机的工作原理D.丁：其余条件同样时，线圈的匝数越多，电磁铁磁性越强【答案】 D【分析】【解答】解：A、毛皮摩掠过的橡胶棒带负电荷，题中的橡胶棒不必定带负电；验电器金属箔片张开，只好说橡胶棒带了电荷，但不可以确立橡胶棒所带电荷的种类，故 A 错误；B、闭合开关，电流从螺线管的右端流入、左端流出，依据安培定章可知，通电螺线管的左端是N 极；依据同名磁极互相排挤可知，小磁针N 极将向左偏转至水平，故 B 错误；C、若开封闭合，金属棒左右运动时切割磁感线，此时电路中就会产生电流，这是电磁感觉实验的装置，该装置的实验原理应用于制造发电机，故 C 错误；D、由图可知，两个电磁铁是串连的，则经过两个电磁铁的电流同样；在电流同样的状况下，匝数多的电磁铁吸引的大头针数量多，这说明线圈的匝数越多，电磁铁磁性越强，故D 正确．应选 D．【剖析】（ 1 ）甲图：验电器是依据同种电荷互相排挤的原理；（2）乙图：依据安培定章先判断出通电螺线管的N 极，而后依据磁感线方向判断出小磁针N 极的指向；（3）丙图：电动机的原理是通电线圈在磁场中受力而发生转动，发电机的原理是电磁感觉；（4）丁图：电磁铁的磁性强弱与线圈匝数多少相关：当电流同样时，线圈的匝数越多，电磁铁磁性越强．2．）如图为李明同学的实验电路．当闭合开关S，将滑动变阻器的滑片P 向右滑动时，观察到的现象是（）A. 电压表的示数减小，电流表的示数增大B.电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D电.压表和电流表的示数都减小【答案】 A【分析】【解答】解：由于滑片向右挪动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又由于电压表丈量滑动变阻器两头的电压，当滑片向右挪动时，接入电路中的电阻减小，所以电压表的示数减小．应选项 A 正确．应选A．【剖析】先剖析电路的连结方式即串连，而后依据滑动变阻器的正确使用方法进行剖析，即滑片向右移，接入电路的电阻变小；再依据串连电路起分压作用，即电阻越小分得的电压越小．3．以下物理量的预计最靠近实质的是（）A. 家用电冰箱每天耗电约为 1 度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3V D家.用洗衣机的额定电流约为10A【答案】 A【分析】【解答】解： A、家用电冰箱间歇性工作，每天耗电约为1kW?h ，切合题意；故 A 正确； B、家用空调的额定功率约为1000W；故 B 错误；C、电动自行车的电瓶电压约48V；故 C 错误；D、家用洗衣机的额定电流约2A；故 D 错误；应选 A．【剖析】第一要对选项中波及的几种物理量有个初步的认识，关于选项中的单位，可依据需要进行相应的换算或变换，清除与生活实质相差较远的选项，找出切合生活实质的答案．4．某款玩具电动汽车上安装有电动机和小灯泡，它们既能够各自独立工作，又能够同时工作。

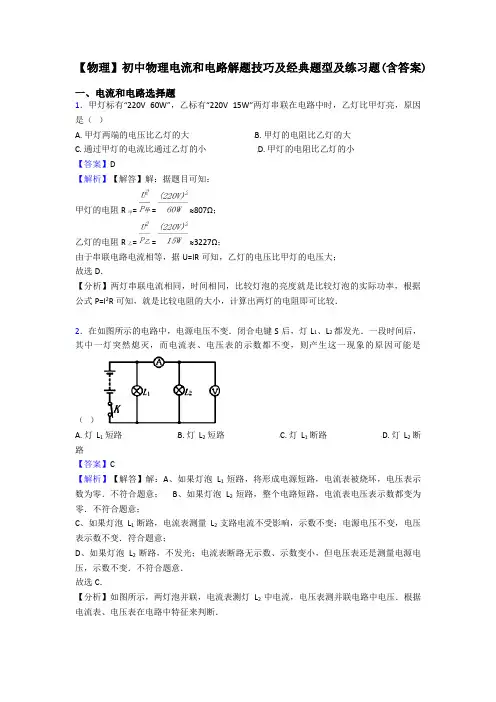

【物理】初中物理电流和电路解题技巧及经典题型及练习题(含答案)一、电流和电路选择题1．甲灯标有“220V 60W”，乙标有“220V 15W”两灯串联在电路中时，乙灯比甲灯亮，原因是（）A. 甲灯两端的电压比乙灯的大B. 甲灯的电阻比乙灯的大C. 通过甲灯的电流比通过乙灯的小D. 甲灯的电阻比乙灯的小【答案】D【解析】【解答】解：据题目可知：甲灯的电阻R甲= = ≈807Ω；乙灯的电阻R乙= = ≈3227Ω；由于串联电路电流相等，据U=IR可知，乙灯的电压比甲灯的电压大；故选D．【分析】两灯串联电流相同，时间相同，比较灯泡的亮度就是比较灯泡的实际功率，根据公式P=I2R可知，就是比较电阻的大小，计算出两灯的电阻即可比较．2．在如图所示的电路中，电源电压不变．闭合电键S后，灯L1、L2都发光．一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】C【解析】【解答】解：A、如果灯泡L1短路，将形成电源短路，电流表被烧坏，电压表示数为零．不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数都变为零．不符合题意；C、如果灯泡L1断路，电流表测量L2支路电流不受影响，示数不变；电源电压不变，电压表示数不变．符合题意；D、如果灯泡L2断路，不发光；电流表断路无示数、示数变小，但电压表还是测量电源电压，示数不变．不符合题意．故选C．【分析】如图所示，两灯泡并联，电流表测灯L2中电流，电压表测并联电路中电压．根据电流表、电压表在电路中特征来判断．3．妈妈买了一个便携式榨汁机，小明通过阅读说明书.他了解到为保障安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动开始榨汁.下列四张电路图中符合要求的是（）A. B. C. D.【答案】 C【解析】【解答】电路中的开关都闭合时，用电器才能工作，此时电路中的开关和用电器是串联的，C符合题意。

技术资料九年级物理电路分析经典题型一．选择题（共10 小题）1．如图所示电路，下列分析正确的是（）第 1 题第2 题第3 题第 4 题A．S l 断开， S2、S3 闭合，电路总电阻最大B．S3 断开， S1、S2 闭合，电路总电阻最小C．S3 闭合， S1、S2 断开，Ll 、L2 并联D．S1 闭合， S2、S3 断开，L1、L2 串联2．如图所示，对如图电路分析正确的是（）A．要使 L1，L2，L3 串联，应使S1，S2断开， S3 闭合B．如果 S1，S2，S3 都闭合，则L1，L2，L3 是并联C．如果只需L1 发光，则应闭合开关S2，断开开关S1，闭合开关S3，D．如只需L3发光，则应闭合开关S1，断开开关S2，闭合开关S3，3．（2012?眉山）对如图所示电路的分析，错误的是（）A．当断开S l 、S2，闭合S3 时，R1与 R2 为串联B．当断开S3，闭合S1、S2 时，R1与 R2 为并联C．当断开S1，闭合S2、S3 时，R1与 R2 为串联D．只要同时闭合S l 、S3，就会出现短路现象4．如图所示电路，下列分析正确的是（）A．B．闭合 S1、S2 时三盏灯串联闭合 S1、S2、S3 时三盏灯并联C．D．闭合 S1、S3 时 L3 短路L1无法单独工作共享知识WORD格式可编辑5．（2008?杭州）分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的6．下列是对如图所示电路的一些分析，其中正确的是（）第 6 题第 7 题第 8 题第 9 题A．灯 L1、L2 串联，电压表V测 L2 两端的电压B．灯 L1、L2 并联，电流表A1 测干路的电流C．灯 L1、L2 并联，电压表V测电源电压D．灯 L1、L2 串联，电压表V测 L1 两端的电压7．如图所示的电路中，闭合开关后，电压表有示数、电流表指针几乎不动；关于电路故障分析正确的是（）A．B．C．D．电灯 L1 短路电灯 L1 断路电灯 L2 短路电灯 L2 断路8．（2010?宝坻区二模）小明同学采用如图所示电路做电学实验时，出现了电路故障，以下分析正确的是（）A．若电流表无示数，电压表有示数，则R1断路B．若电流表无示数，电压表无示数，则R2短路C．若电流表无示数，电压表无示数，则R2断路D．若电流表有示数，电压表无示数，则R1短路9．（2012?莆田）如图所示的电路，闭合开关S1 和 S2 后，下列分析正确的是（）A．小灯泡亮、电铃响B．小灯泡亮、电铃不响C．小灯泡不亮、电铃响D．小灯泡不亮、电铃不响10．（2012?青羊区一模）把标有“36V 15W”的甲灯和标有“ 12V 5W”的乙灯串联后接在电压是36V的电路中，下列分析正确的是（）A．因甲灯的电阻较大，所以甲灯较亮B．因乙灯实际功率较大，所以乙灯较亮C．因甲灯额定功率较大，所以甲灯较亮D．因通过它们的电流相等，所以一样亮二．解答题（共 3 小题）11．在“探究并联电路的电流”的实验中：按照图的电路进行实验：（1）连接电路的过程中，开关应该_________ （填“闭合或断开”）（2）在实验过程中，接好电路后闭合开关，指针的偏转情况如图4﹣5 甲乙所示，分析原因应该是：专业知识整理分享WORD格式可编辑甲：_________ ；乙：_________ ．第 11 题第 12 题12．（2013?青岛模拟）运用知识解决问题：（1）小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因．答：使用空调后，电路中的总功率_________ ，根据公式_________ 可知，在_________ 一定时，电路的总功率_________ ，电路中的总电流_________ ，导致保险丝烧断．（2）请你根据电路图，连接实物电路图．13．小华在探究串联电路的电流规律时，连接了如下的电路，请帮他分析这个电路中的问题．（1）连接的电路有错误，请你找出来并在连接线上画“×”，然后将右边实物正确连好．（2）小华连接电路中的这个错误会产生什么样的现象？答：_________ ．（3）有无危害？答：_________ ．理由是：_________ ．专业知识整理分享WORD格式可编辑参考答案与试题解析一．选择题（共10 小题）1．如图所示电路，下列分析正确的是（）A．Sl 断开， S2、S3 闭合，电路总电阻最大B．S3 断开， S1、S2 闭合，电路总电阻最小C．S3 闭合， S1、S2 断开，Ll 、L2 并联D．S1 闭合， S2、S3 断开，L1、L2 串联考点：串联电路和并联电路的辨别；电阻的串联；电阻的并联．专题：电流和电路；电压和电阻．分析：本题的关键是根据选项中描述的开关通断情况，准确判断电路的串并联，进而得出总电阻大小的变化．解答：解：A、S l 断开， S2、S3 闭合，电路为两灯并联，根据并联电阻越并越小的规律，此时电路中的总电阻最小，故 A 说法错误，不合题意；B、S3断开， S1、S2 闭合，灯L2 被短路，此时电路为L1 的简单电路，其电阻不是最小的，故B说法错误，不合题意；C、S3 闭合， S1、S2 断开，电流无法回到电源的负极，是断路，故C说法错误，不合题意；D、S1 闭合， S2、S3 断开，L1、L2 串联在电路中，电流只有一条通路，故D说法正确，符合题意．故选 D．点评：本题主要是通过读图，结合开关的通断情况，对电路的连接特点作出判断，难度不大，但判断时需要细心，必要时可画出等效电路图．2．如图所示，对如图电路分析正确的是（）A．要使 L1，L2，L3 串联，应使S1，S2 断开，S3 闭合B．如果 S1，S2，S3 都闭合，则L1，L2，L3 是并联C．如果只需L1 发光，则应闭合开关S2，断开开关S1，闭合开关S3，专业知识整理分享WORD格式可编辑D．如只需L3 发光，则应闭合开关S1，断开开关S2，闭合开关S3，考点：串、并联电路的设计．专题：图析法；电流和电路．分析：串联电路是指两灯顺次连接的电路；并联电路是指两灯并列连接的电路；短路是指导线将电源两极直接连在一起或用导线将用电器两极直接连在一起；根据电路的特点和开关的状态进行分析．解答：解：A、S1、S2断开， S3闭合时，电流从电源的正极出发依次经过三个灯泡回到电源的=负极，所以此时L1、L2、L3串联，故 A 正确；B、如果S1、S2，S3 都闭合时，电流从电源的正极出发，分别经过三灯泡后汇合回到电源的负极，所以三灯泡并联，故 B 正确；C、闭合开关S2、S3，断开开关S1 时，电流从电源的正极出发经L1 后回到电源的负极，L2、L3 灯泡短路、不能发光，所以只有L1 发光，故C正确；D、闭合开关S1、S3，断开开关S2 时，电流从电源的正极出发经L3 后回到电源的负极，L1、L2 灯泡短路、不能发光，所以只有L3 发光，故D正确．故选 ABCD．点评：本题考查开关在电路中的作用，关键是会识别串联电路和并联电路，会根据通路判断用电器是否工作．3．（2012?眉山）对如图所示电路的分析，错误的是（）A．当断开S l 、S2，闭合S3 时，R1 与R2 为串联B．当断开S3，闭合S1、S2 时，R1 与R2 为并联C．当断开S1，闭合S2、S3 时，R1 与R2 为串联D．只要同时闭合Sl 、S3，就会出现短路现象考点：串联电路和并联电路的辨别；电路的三种状态．专题：错解分析题；图析法．分析：串联电路是指元件顺次连接的电路；并联电路是指元件并列连接的电路．根据串并联电路的特点和开关的状态进行分析．解答：解：A、当断开S l 、S2，闭合S3 时，R1与 R2 为顺次连接，是串联，故 A 选项正确；专业知识整理分享WORD格式可编辑B、当断开S3，闭合 S1、S2 时，R1 与R2 为并列连接，是并联，故 B 选项正确；C、当断开S1，闭合 S2、S3 时，为 R1的基本电路，R2 被短路，故C选项错误；D、只要同时闭合S l 、S3，电流从正极流出通过S1，S3 直接流入电源负极，形成电源短路，故D选项正确．故选 C．点评：本题考查开关在电路中的作用，关键是会识别串联电路和并联电路，会根据通路判断用电器是否工作．4．如图所示电路，下列分析正确的是（）A．B．闭合 S1、S2 时三盏灯串联闭合 S1、S2、S3 时三盏灯并联C．D．闭合 S1、S3 时 L3 短路L1 无法单独工作考点：串联电路和并联电路的辨别；电路的动态分析．专题：错解分析题．分析：结合题目中的电路图，让电流从电源正极出发，按四个选项中的开关组合判断电路的连接情况．解答：解：A、闭合S1、S2，S3 断开时， L1、L2 串联，然后再与L3 并联，故A选项错误；B、闭合S1、S2、S3 时，S3 闭合，灯泡L1 被短路，灯泡L2、L3 并联连入电路，故 B 选项错误；C、闭合S1、S3 时，灯泡L2、L3 并联连入电路，由于S2的断开，灯泡L1 未连入电路，故C选项错误；D、电流从电源正极出发，必须先经过灯泡L2 或L3 再进 L1，即灯泡L1 必须与灯泡L2 或 L3 串联连接，所以L1无法单独工作，则D选项正确．故选 D．点评：本题考查开关在电路中的作用，关键是会识别串联电路和并联电路，会根据通路判断用电器是否工作．5．（2008?杭州）分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的考点：电流表的使用；电压表的使用．专题：应用题．分析：电流表内阻很小，电压表内阻很大．当电流表与灯串联时，灯正常发光；并联时，灯泡短路，所以电流表相当于一根导线．当电压表与灯并联时，灯正常发光；串联时，灯不发光，所以电压表相当于断路．解答：解：电流表内阻很小，电阻和导线差不多；电压表内阻很大，如果和灯串联，则会造成电流过小，灯不发光，相当于断路．故选 D．点评：简化电路时，我们把电流表当做导线，把电压表当做断路，在电学题里会经常用到，尤其是将复杂的电路进行简化时，是解决问题的关键．专业知识整理分享WORD格式可编辑6．下列是对如图所示电路的一些分析，其中正确的是（）A．灯 L1、L2 串联，电压表V测 L2 两端的电压B．灯 L1、L2 并联，电流表A1 测干路的电流C．灯 L1、L2 并联，电压表V测电源电压D．灯 L1、L2 串联，电压表V测 L1 两端的电压考点：串联电路和并联电路的辨别；电流表的使用；电压表的使用．分析：解决此题，需要知道电流表与所测电路串联．电流表的电阻很小，相等于导线．可以根据电流的走向判断电路的连接方式．解答：解：分析图可知，电流存在两条回路，所以灯L1、L2 并联．通过灯L1和 L2 的电流都通过A2，所以 A2测R1和 R2 的总电流；A1 测量灯 L2 中的电流；电压表既测量并联电路两端电压，又测量电源电压．故选 C．点评：此题主要考查了对电路连接方式的分析，同时还考查了电流表的连接情况．7．如图所示的电路中，闭合开关后，电压表有示数、电流表指针几乎不动；关于电路故障分析正确的是（）A．B．C．D．电灯 L1 短路电灯 L1 断路电灯 L2 短路电灯 L2 断路考点：电流表、电压表在判断电路故障中的应用．专题：顺推法．分析：分析电路图知，两只灯泡串联，电压表测量灯泡L2 两端电压，电流表测量电路电流．闭合开关电压表有示数，说明串联部分是通路；电流表指针几乎不动，说明电路电流特别小．解答：解：A、如果灯泡L1 短路，电路电阻较小，电流表指针偏转角度应较大．此选项不符合题意；B、如果灯泡L1 断路，整个电路断路，电压表、电流表指针不会偏转．此选项不符合题意；C、如果灯泡L2 短路，电路电阻较小，电流表指针偏转角度应较大；电压表相当于与导线并联无示数．此选项不符合题意；D、如果灯泡L2 断路，电压表测量电源电压，指针会明显偏转；电路电流特别小，指针几乎不动．此选项符专业知识整理分享WORD格式可编辑合题意．故选 D．点评：电路故障问题，是电学实验经常出现的问题，也是物理试题考查的热点、难点．将选项代入题目中时，如果有一项不符合题意（如灯泡是否发光，电流表电压表有无示数），此选项即可排除．8．（2010?宝坻区二模）小明同学采用如图所示电路做电学实验时，出现了电路故障，以下分析正确的是（）A．若电流表无示数，电压表有示数，则R1 断路B．若电流表无示数，电压表无示数，则R2 短路C．若电流表无示数，电压表无示数，则R2 断路D．若电流表有示数，电压表无示数，则R1 短路考点：电流表、电压表在判断电路故障中的应用．专题：应用题；欧姆定律．分析：（1）电流表有示数，说明电路是通路，没有断路；电流表没有示数，说明电路是断路．（2）电压表有示数，说明电压表所测量电路中，包含电源的部分电路短路或不包含电源部分断路；电压表无示数，说明电压表所测量电路中，包含电源的部分电路断路或不包含电源部分短路．解答：解：A、若电流表无示数，电压表有示数，即说明该电路是断路，同时电压表有示数，即表明电压表测得是电源的电压，故说明电压表能与电源的两极相连，即只能是与电压表并联的R1 断路，故 A 正确， B 错误；C、若电流表无示数，电压表无示数，即说明该电路是断路，且电压表无示数，即表明电压表不可能与电源相连，故此时应是电压表两接线柱与电源两极间的某一位置发生了断路，故该选项说则R2 断路是有可能的，故该选项正确；D、若电流表有示数，电压表无示数，即说明该电路是通路，且电压表无示数，即表明此时电压表测的是导线的电压，故此时R1 短路，故该选项也是正确的．故选 ACD．点评：（1）用电压表判断故障时，若电压表有读数，可能是所并联的地方开路或其他地方短路了，若电压表没有读数，则可能是所并联的地方短路或其他地方开路了；（2）用电流表判断故障时，若电流表有示数，说明电路是通路，若无示数，说明电路是开路．9．（2012?莆田）如图所示的电路，闭合开关S1 和 S2 后，下列分析正确的是（）A．小灯泡亮、电铃响B．小灯泡亮、电铃不响C．小灯泡不亮、电铃响D．小灯泡不亮、电铃不响专业知识整理分享WORD 格式可编辑考点： 串联电路和并联电路的辨别．分析： 当开关都闭合后，灯泡会被短路，所以不会发光，但电铃仍能工作．解答： 解：如图所示的电路，当开关都闭合后，灯泡会被短路，所以不会发光，但电铃仍能工作，所以A 、B 、D不符合题意，只有 C 符合题意； 故选 C ．点评： 解决此类电路图分析问题时，要注意短路现象．10．（2012?青羊区一模）把标有“ 36V 15W ”的甲灯和标有“ 12V 5W ”的乙灯串联后接在电压是 36V 的电路中，下列分析正确的是（）A ． 因 甲灯的电阻较大，所以甲灯较亮B ． 因 乙灯实际功率较大，所以乙灯较亮C ． 因 甲灯额定功率较大，所以甲灯较亮D ． 因 通过它们的电流相等，所以一样亮 考点： 实际功率．专题： 应用题；电与热、生活用电．分析： 灯泡的亮暗取决于灯泡的实际功率；由灯泡铭牌可知灯泡的额定电压和额定功率，由电功率的变形公式R=可以求出两灯泡的电阻；利用串联电路的电流特点可知两灯泡串联时通过的电流相等；再根据电功率公式 P=I 2 R 比较两灯泡的实际功率大小，从而判断两灯泡的亮暗情况． 解答：解：∵P=，∴两灯泡的电阻分别为： R 甲===86.4Ω， R 乙===28.8 Ω；∵甲、乙两灯泡串联，∴R 甲＞R 乙，通过它们的电流相等，∵P=I 2 R ，∴P 甲实＞P 乙实，甲灯泡较亮； 故选 A ．点评： 本题考查了串联电路的电流特点和电功率公式的灵活应用，关键是知道灯泡的亮暗取决于实际功率的大小和灯泡铭牌含义的理解与掌握．二．解答题（共 3 小题）11．在“探究并联电路的电流”的实验中：按照图的电路进行实验： （1）连接电路的过程中，开关应该 断开 （填“闭合或断开”）（2）在实验过程中，接好电路后闭合开关，指针的偏转情况如图4﹣5 甲乙所示，分析原因应该是：甲： 正负接线柱接反 ； 乙： 所选量程过小．专业知识整理分享WORD格式可编辑考点：探究串并联电路中的电流特点实验．专题：探究型实验综合题．分析：（1）连接电路时，为了保护电路，开关必须要断开．（2）使用电流表时，要注意以下原则：①电流表要串联在电路中（否则短路）；②电流要从“+“接线柱入，从“﹣“接线柱出（否则指针反转）；③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程）；④绝对不允许不经过用电器而把电流表连到电源的两极上．解答：解：（1）在连接电路的过程中，开关必须处于断开状态，目的是保护电路．（2）指针反向偏转，正负接线柱接反；指针偏转很大，超过量程，所选量程过小．故答案为：（1）断开；（2）正负接线柱接反；所选量程过小．点评：本题目考查了电流表和电路连接时的注意事项，根据实验中电流表可能出现的错误，利用所学知识去解释其原因，看学生对相关知识掌握的扎实性．12．（2013?青岛模拟）运用知识解决问题：（1）小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因．答：使用空调后，电路中的总功率过大，根据公式I= 可知，在电压一定时，电路的总功率过大，电路中的总电流过大，导致保险丝烧断．（2）请你根据实物电路，在方框中画出电路图．考点：实物的电路连接；电功率与电压、电流的关系．专题：应用题；作图题；电能和电功率．分析：（1）保险丝熔断，说明家庭电路中有过大电流通过．家庭电路中造成电流过大的原因有两个：①用电器的总功率过大，②发生短路．（2）由电路图可知，两灯泡并联，开关位于干路控制整个电路，然后与电源组成电路．解答：解：（1）使用空调后，电路中的总功率过大，根据公式I= 可知，在电压一定时，电路的总功率越大，电路中的总电流越大，导致保险丝烧断．（2）由电路图可知，两灯泡并联，开关位于干路，然后与电源组成电路，如下图所示：故答案为：（1）过大； I= ；电压；过大；过大．（2）如上图所示．点评：本题考查了造成电流过大的原因和实物电路图的连接，夏天炎热，家庭大功率用电器多，注意交叉使用，防止用电器的总功率过大．专业知识整理分享WORD格式可编辑13．小华在探究串联电路的电流规律时，连接了如下的电路，请帮他分析这个电路中的问题．（1）连接的电路有错误，请你找出来并在连接线上画“×”，然后将右边实物正确连好．（2）小华连接电路中的这个错误会产生什么样的现象？答：这个错误会导致小灯泡L2 不亮．（3）有无危害？答：可能有危害．理由是：因为如果通过电流表的电流超过量程就会损坏电流表．考点：探究串并联电路中的电流特点实验；实物的电路连接；电流表的使用．专题：实验题；作图题；简答题．分析：（1）要解决此题，需要掌握电流表的使用规则：要串联在电路中；电流要从正接线柱流入，负接线柱流出；量程选择要正确．（2）要解决此题，需要知道电流表的电阻很小，相当于导线．若电流表与用电器并联，则用电器被短路，不工作．（3）若电流值超过电流表的量程，将会损坏电流表．解答：解：（1）从图上可知，电流表与灯L2 并联了．应串联在电路中．故答案为：（2）由于电流表的电阻很小，所以将电流表与L2 并联， L2 将被短路而不亮．故答案为：这个错误会导致小灯泡L2 不亮．（3）由于 L2 被短路，所以造成电路中的电阻减小，电流变大，若通过电流表的电流超过它的量程，将会损坏电流表．故答案为：可能有危害．因为如果通过电流表的电流超过量程就会损坏电流表．点评：此题是探究并联电路的电流特点，主要考查了电流表的使用规则．要知道电流表的电阻很小，若并联在电路中将会造成短路．专业知识整理分享。

九年级物理：典型电路作图题20道（含答案及解析）1．请根据图所示的实物图，画出对应的电路图．2．在探究通过导体的电流与导体两端电压的关系实验中，(1)根据实验要求，在如图所示的虚线框内画出实验所需的电路图(其中部分电路已画出)；(2)根据所画的电路图，用笔画线代替导线将实物图连接起来，使之成为符合实验要求的电路．要求滑动变阻器的滑片P向左滑动时滑动变阻器的阻值变小(其中部分导线已连好)．3．东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整．4．如图所示的电路中，请用笔画线代替导线使电路完整。

要求：①电压表测小灯泡两端电压；②闭合开关S，向左移动滑动变阻器的滑片P时，小灯变亮。

5．在探究通过导体的电流与导体两端电压的关系实验中，在下图中画出实验所需的电路图（其中部分电路已画出，电源为两个干电池，定值电阻约为10Ω），要求滑动变阻器的滑片P向右滑动时滑动变阻器的阻值变小。

6．（1）画出图所示电路的电路图（左侧电流表为A1，右侧电流表为A2）；（2）在图中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：①电压表测小灯泡两端的电压；①闭合电键，当变阻器的滑片向右移动时，电压表的示数变大。

7．某同学利用伏安法测量定值电阻的阻值，请你用笔画线代替导线，将图所示的实物图连接完整，要求滑动变阻器滑片向右移动时电流表示数减小8．请将下图中的器材连接组成电路，测量小灯泡的电阻，并根据你连接的电路，说明要使灯泡两端的电压减小，滑动变阻器的滑片应怎样移动。

9．如图所示的实物电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整。

要求： ①电流表只测量1L 的电流；①闭合开关S ，向右移动滑动变阻器的滑片，1L 的亮度不变，2L 的亮度变暗。

（不考虑电流表的量程选择）10．请按要求正确连接实物图要求：定值电阻R 与滑动变阻器串联，闭合开关S ，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。

九年级物理全册第十五章电流和电路考点题型与解题方法单选题1、如图所示为部分电路结构，若用一根导线在a、b、c、d四个接线柱之间连接，则下列分析正确的是（）A．若a与b，c与d连接，则只有L1发光B．若a与b，b与d连接，则只有L2发光C．若a与b，b与c连接，则L1、L2并联D．若a与b，b与d连接，则L1、L2串联答案：AA．若a与b，c与d连接，由于c与d连接将灯泡L2短路，则只有L1发光。

故A正确；BD．若a与b，b与d连接，由于b与d连接电流不经过用电器，引起电源短路，故灯泡均不发光。

故BD错误；C．若a与b，b与c连接，由于b与c连接将灯泡L1短路，则只有L2发光。

故C错误。

故选A。

2、喜欢观察的小明发现，教室的投影仪内有一个降温风扇和一个投影灯泡，当闭合投影仪的电源开关S1时，只有风扇工作，再闭合S2时，灯泡和风扇同时工作。

当只闭合S2时，风扇和灯泡都不工作，以下电路设计符合要求的是（）A．B．C．D．答案：DA．图中开关S2连接在干路上，当仅闭合开关S1时，风扇和灯泡均不能工作，故A不符合题意；B．图中开关S1、开关S2、风扇和灯泡均串联在电路中，当仅闭合开关S1或仅闭合开关S2时，风扇和灯泡均不能工作，故B不符合题意；C．图中风扇和灯泡并联，开关S1控制通过风扇的电流，开关S2控制通过灯泡的电流，当只闭合开关S2时，灯泡能工作，风扇不能工作，故C不符合题意；D．图中风扇和灯泡并联，开关S1连接在干路上，开关S2控制通过灯泡的电流，当闭合开关S1时，只有风扇工作，再闭合S2时，灯泡和风扇同时工作，当只闭合S2时，风扇和灯泡都不工作，故D符合题意。

故选D。

3、医院入口处的扫码测温系统工作时，扫码为绿码，开关S1闭合；测温正常，开关S2闭合。

只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行。

下列电路设计符合要求的是（）A．B．C．D．答案：DA．只要扫码为绿码，开关S1闭合或者测温正常，开关S2闭合，电动机就会工作，故A不符合题意；B．若测温正常，开关S2闭合，电动机就工作，故B不符合题意；C．若扫码为绿码，开关S1闭合，电功机就工作了，故C不符合题意；D．只有扫码为绿码，开关S1闭合，且测温正常，开关S2闭合，电动机才会工作，故D符合题意。

（物理）九年级物理电流和电路题20 套( 带答案 ) 含分析一、电流和电路选择题1．如下图，闭合电键S 时，用电表能正确丈量电阻R1两头电压或经过电流的电路图是（）A. B. C. D.【答案】 B【分析】【解答】 A. 电源短路， A 不切合题意 .B. 电压表丈量电阻R1两头电压，也就是电源电压， B 切合题意 .C. 电压表的正负极接反了，不可以丈量， C 不切合题意 .D. 电源短路， D 不切合题意 .故答案为： B.【剖析】电压表要与用电器并联使用，并且使电流从电压表的正接线柱流入，从负接线柱流出 .电流表相当于导线 .2．如下图，开关S 闭合时，可能发生的现象是（）A. L1、 L2都不发光B. L1不发光、 L2发光C. 电池被烧坏D. L1发光、 L2不发光【答案】 B【分析】【解答】由图示电路图可知，开封闭合时，L1被短路，只有L2接入电路，则闭合开关后 L12发光，电池没有被短路，不会烧坏电池．不发光， L故答案为： B．【剖析】由图可知，当开封闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡1，所以灯泡 1 被短路．L L3．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于排除刹车状态。

假如手刹处在拉爆状态，汽车也能运动，但时间长了会破坏刹车片，有一款汽车设计了一个提示司机的电路；汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或许放下手刹，开关S2断开，指示灯也熄灭，以下电路图切合上述设计要求的是（）A. B.C. D.【答案】A【分析】【解答】依据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串连电路， A 切合题意。

故答案为： A.【剖析】串连电路的特色是各用电器相互影响。

4．如下图，研究并联电路的电流规律时，用电流表测定A、B、 C三处的电流，接下来所进行的操作合理的是（）A. 整理器械，达成实验B换.用不一样规格灯泡，获得多组数据C. 剖析数据，得出结论D换.用电流表的量程，从头丈量一次【答案】B【分析】【解答】研究并联电路的电流规律时，需多次实验找寻广泛规律，所以实验中，需换用不一样规格灯泡，获得多组数据， B 切合题意， ACD 不切合题意．故答案为： B．【剖析】为了研究并联电路的电流规律，要经过多次丈量才能获得广泛规律.5．如图 A、 B、 C、 D 是依据下边的实物连结电路画出的电路图，此中正确的（）A. B. C. D.【答案】 D【分析】【解答】 A.有开关与两灯并联， A 不切合题意；B.两灯与两开关都是串连关系， B 不切合题意；C.中间的开关与上边的灯并联，且与下边的灯串连， C 不切合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图符合， D 切合题意；故答案为： D。

四、简单电路故障分析题型一：串联电路故障分析故障原因灯L电流表A的示数变化电压表V的示数变化R短路亮变大0R断路不亮接近为0 接近电源电压L短路不亮变大变为电源电压L断路不亮0 0例题1：已知下列各个电路中电源电压均为3V，分析下面的两类故障电路中各个电路的电压表的示数是=3V还是=0、电流表的示数I =0还是I≠0，将分析结果写在相应的括号里。

断路表现出的特征：表示该电阻断路、电流不能通过短路表现出的特征：表示该电阻短路、电流只通过与之并联的导线例题2：在测量灯泡电阻的实验中出现了一些故障和错误，试把下表填写完整。

现象故障或错误原因1灯不亮，电流表无读数；电压表有较大读数，取下灯泡，状况不变。

灯泡断路2灯不亮，电压表无读数，电流表有较大读数。

灯泡断路3灯不亮，电压、电流表均无读数，短路滑动变阻器灯亮滑动变阻器断路4灯泡发光较暗，无论怎样移动滑动变阻器滑片，电流表和电压表读数都不变。

滑变接在下面两接口5灯泡发光强烈，无论怎样移动滑动变阻器滑片，电流表和电压表读数都不变。

滑变接在上面两接口6刚刚接好最后一根导线，灯泡就发光。

开关未断开7闭合开关，灯泡就强烈发光。

滑变未拨到最大阻值8移动滑动变阻器滑片，电流表示数变大，电压表示数却变小。

电压表接在滑变两端9移动滑动变阻器滑片，电流表和电压表示数有变化，但灯泡发光始终发光较暗。

电源电压过低10移动滑动变阻器滑片，电流表和电压表示数有变化，灯泡亮度有变化但灯泡亮度始终较大。

滑动变阻器阻值过小题型二：并联电路故障分析故障原因A1表的示数变化A2表的示数变化A表的示数变化V表的示数变化L1断路0 不变变小不变L2断路不变0 变小不变总结：1、串联电路中如果有一盏灯亮，另外一盏灯不亮。

说明这个电路可能发生了短路现象，谁不亮谁短路。

2、串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。

3、并联一灯亮一灯不亮，是开路（因为如果短路，会烧坏电源所有灯都不亮了）题型三：串联电路开路故障检测巩固训练：1、（2-4-1）（2011武汉四月）在如图所示的电路中，闭合开关后，小灯泡正常发光。

人教版九年级物理第十七章欧姆定律-电路故障分析（含答案）电路故障分析串联电路故障分析电路故障分析常结合电路图以选择题的形式进行考查，电路故障主要考查方式是分析串联电路中某个元件断路或是短路，具体方法如下：并联电路故障分析并联电路一般只会出现断路故障（若出现短路，则整个电路被短路，电源会被烧坏），在判断断路时，只要看哪条支路的电流表示数减小（即为零），或者看哪条支路的用电器不工作，那么就是哪条支路所在的用电器断路。

类型一简单电路故障分析题型1 电路故障分析—断路◆方法技巧◆电路中出现无电流的电路故障，一定是因为断路造成，可以用电压表确定断路的位置，电压表有示数则与之并联的电阻断路了。

【例1】如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数。

若电路只有一处故障，则故障可能是（）A.L断路B.R断路C.R短路D.电流表断路【例2】在如图所示的电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮；若用电压表接在b、d间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光。

则故障一定是（）A.灯泡断路B.灯泡短路C.电阻R短路D.电阻R断路题型2 电路故障分析—短路◆方法技巧◆电路中出现电路故障，但表现出有电流的现象，一定是因为短路造成，可以用电压表确定短路的位置，电压表无示数时其并联的电阻短路。

【例3】如图所示电路中，电源电压保持不变，闭合开关S，灯泡L 发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（）A.电阻R断路B.电阻R短路C.灯L断路D.灯L短路【巩固训练】1.如图所示的电路中，当开关S闭合时，发现小灯泡L1、L2都不发光，电流表的示数为零，电压表指针有明显偏转，则电路的故障可能是（）A.L1断路B.L1短路C.L2断路D.L2短路2.如图所示电路，电源电压为3V，当开关S闭合时，却只有一只灯泡发光，且电压表示数为0V。

动态电路分析葛老师题库类型一滑动变阻器的变化引起电路的变化1．如图所示电路中，当闭合开关后，滑动变阻器的滑片P向右移动时( )A．电流表示数变大，灯变暗 B．电流表示数变小，灯变亮C．电压表示数不变，灯变亮 D．电压表示数不变，灯变暗2．在如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时( )A．V示数变大，A示数变小，V与A示数的比值不变B．V示数变小，A示数变小，V与A示数的比值不变C．V示数变小，A示数变大，V与A示数的比值变小D．V示数不变，A示数变小，V与A示数的比值变大3．如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。

电表的变化情况是( ) A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大4．下图中是汽车、摩托车油量表(实际上就是电流表)原理示意图，R′是定值电阻，R是滑动变阻器，则( ) A．向油箱里加油时，电流表示数变大B．燃油消耗下降时，电流表示数变大C．燃油全部耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏5．如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是( )A．电流表示数增大，电压表示数增大B．电流表示数减小，电压表示数增大C．电流表示数不变，电压表示数不变D．电流表示数减小，电压表示数不变6．如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是( )A．电压表的示数不变，电流表A1的示数变大，A2的示数变小B．电压表的示数不变，电流表A1的示数不变，A2的示数变大C．电压表的示数与A1的示数的比值变大，A2的示数变小D．电压表的示数与A1的示数的比值不变，A2的示数变小7如图所示的电路中，电源两端的电压保持不变。

只闭合开关S1时，将滑动变阻器的滑片移至最左端，电流表A1的示数为1.2A，再将滑片移至最右端，电压表V2的示数变化了4V，电流表A1的示数变化了0.8A；只闭合开关S1、S2时，电路消耗的功率为P，只闭合开关S1、S3时，电路消耗的功率为P＇。

一．电流、电压、电阻一、选择题1．下列说法正确的是 [ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等，粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［］A．大于3：1 B．等于3：1C．小于3：1 D．等于1：33．下列说法中正确的是［］A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线，若长度相同，则细的导线电阻大C．长度相同的两根导线，细的导线电阻一定大D．粗细相同的两根导线，长的导线电阻一定大4．有关导体电阻的说法，正确的是［］A．粗细相同的两根导线，长度大的，电阻一定大B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是［］A．a和c B．b和c C．a和d D．b和d7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该：［］A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［］A．只拔出铜塞a、b，接入电路电阻为7欧姆B．只拔出铜塞c、d，接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出，接入电路的电阻最小10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［］A．C和B B．A和CC．A和D D．B和D12．决定导体电阻大小的因素是［］A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是［］A．连入变阻器时，应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端C．连入电键时，应先将电键打开D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端14．在图18所示的电路中，有可能造成电源和安培表都损坏的是［］15．如图19所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是［］A．a、b、c都是安培表B．a、b、c都是伏特表D．b、c是安培表，而a是伏特表C．a、b是伏特表，而c是安培表16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是［］A．安培表已被烧坏，致使电路不通B．安培表完好，但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21，电键K合上，电灯L1、L2都不亮，伏特表示数为6伏特，出现此现象的原因是［］A．L1短路，L2断路B．L1断路，L2短路C．L1、L2都断路D．L1、L2都短路18．要使合上电键K，小灯泡L1、L2都发光，那么，下列图22中错误的是［］二、填空题20．如图23所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。

初三物理电路试题及答案解析一、选择题(本大题共10小题,每小题4分,共40分)1.被丝绸摩擦过的玻璃棒带上正电荷,这是因为( )A.有原子核发生了转移B.有电子发生了转移C.摩擦创造了正电荷D.摩擦创造了负电荷2.下图电路中,开关能够同时控制两盏灯,且两灯发光情况互不影响的电路是( )3.(2012·北京中考)如图所示的电路中,将开关S闭合,灯L1和灯L2均发光,则下列说法中正确的是( )A.灯L1和灯L2并联B.灯L1和灯L2串联C.通过灯L1和灯L2的电流一定相等D.灯L1和灯L2两端的电压一定不相等4.(2012·衡阳中考)如图所示,要使灯泡L1和L2组成串联电路,应( )A.闭合S2,断开S1B.断开S1和S2C.闭合S1和S2D.闭合S1,断开S25.电冰箱内有一个通过冰箱门来控制的开关,当冰箱门打开时,开关闭合使冰箱内的照明灯亮;当冰箱门关闭时,开关断开使冰箱内的照明灯熄灭。

在如图所示的四个电路中,能正确表示开门状态下冰箱内照明电路的是( )6.小红发现教室里的一个开关可以同时控制两盏灯,符合要求的电路图是( )7.(2012·连云港中考)在图示电路中,电源电压保持不变。

闭合开关S后,开关S1由断开到闭合,下列说法正确的是( )A.电流表A1示数变大,电流表A示数也变大B.电流表A1示数变小,电流表A示数也变小C.电流表A1示数不变,电流表A示数变大D.电流表A1示数不变,电流表A示数变小8.(2012·广安中考)在图甲所示的电路中,当闭合开关后,两个电流表的指针偏转均为图乙所示,则灯泡L1和L2的电流分别为( )A.1.2 A 0.22 AB.0.98 A 0.22 AC.0.96 A 0.24 AD.0.24 A 1.2 A两端的电压的电路图有( ) 9.在如图所示的四个电路中,根据电压表的读数,能测得灯L2A.只有甲B.甲和乙C.甲、丙和丁D.甲、乙、丙和丁10.(2012·宿迁中考)如图,电源电压不变,两只电表均完好。

人教版初中物理九年级电路故障分析专题（含答案）一、短路情况（1）串联1、如图所示，电源电压保持不变，R为定值电阻，L为小灯泡。

闭合开关S，电路正常工作。

一段时间后，两电表的示数都变大，则该电路中出现的故障可能是（）A．定值电阻R短路1B．小灯泡L短路C．定值电阻R断路1D．小灯泡L断路2、在如图所示的电路中，闭合开关，电流表有示数，电压表无示数，已知两电表良好，电路中只有一处故障，则该电路的故障可能是（）A．开关接触不良1B．电阻R短路C．电阻R断路1D．滑动变阻器短路3、如图所示的电路中，已知电源电压为6V且保持不变，当开关S闭合后，发现只有一只灯泡发光，电压表的示数为0，存在这一现象的原因可能是（）A．灯L1短路1B．灯L2短路1C．灯L1断路1D．灯L2断路（2）并联1、如图所示电路中，开关闭合后两电流表均有示数，一段时间后两表示数突然归零，现将一完好的小灯泡L分别并在R1、R2和电源两端L均不亮。

则电路发的故障可能是（）A、R2短路B、R2断路C、电流表A1短路D、电流表A2断路二、断路情况（1）串联1、小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。

他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为U ab=6V、U bc=0V、U ac=6V。

若电路只有一处故障，则应是（）A．灯泡L1短路1B．灯泡L1断路1C．灯泡L2短路1D．开关S断路2、小明将标有“3V 1W”的两个小灯泡与滑动变阻器串联接在如图中所示电路中，电源电压恒为6V。

闭合S后，小明发现两个小灯泡都不亮，他检查电路发现各段导线及连接处均无问题，用电压表测得U ac=U bd=6V。

经过仔细分析，他判断电路中只有一处故障，那么电路故障是（）A．ac段发生短路2B．bc段发生断路C．ed段发生断路2D．ad段发生短路3、如图所示电路，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数几乎为零，电压表有示数且不变，造成此现象的原因可能是（）A．滑动变阻器断路2B．电流表短路C．小灯泡短路2D．导线④断路4、在如图所示的电路中，开关闭合后，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电流表、电压表示数均为零，图中除标有序号的四根导线外其他元件正常，则出现断路的导线是（）A．①2B．②2C．③2D．④5、如图所示，R1和R2均为定值电阻，闭合开关，电流表、电压表均无示数，如果故障仅在电阻R1或R2，则（）A．R1短路2B．R2短路2C．R1断路2D．R2断路6、如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（）A．L1短路2B．L1断路2C．L2短路2D．L2断路7、如图所示电路，当开关闭合时，小灯泡L不发光，无论如何调节滑动变阻器R的滑片电流表指针几乎不偏转，但电压表始终有示数，几乎等于电源电压，则电路故障的原因是_______。

初三电路考试题及答案一、选择题（每题2分，共20分）1. 电路中电流的方向是：A. 从正极流向负极B. 从负极流向正极C. 从电源内部流向外部D. 从电源外部流向内部答案：A2. 以下哪个选项是串联电路的特点？A. 各处电流相等B. 各处电压相等C. 各处电阻相等D. 各处电流不等答案：A3. 并联电路中，各支路的电压：A. 相等B. 不相等C. 取决于电阻的大小D. 取决于电流的大小答案：A4. 欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI答案：A5. 电功率的单位是：A. 焦耳B. 瓦特C. 伏特D. 安培答案：B6. 以下哪种材料是导体？A. 橡胶B. 陶瓷C. 金属D. 玻璃答案：C7. 以下哪种材料是绝缘体？A. 橡胶B. 陶瓷C. 金属D. 玻璃答案：A8. 电阻的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：A9. 以下哪个选项是并联电路的特点？A. 各支路电流相等B. 各支路电压相等C. 总电阻小于任一支路电阻D. 总电流等于各支路电流之和答案：C10. 电路中电流的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：C二、填空题（每题2分，共20分）1. 当电路中的电阻增加时，电流______。

答案：减小2. 串联电路中，总电阻等于各部分电阻之______。

答案：和3. 并联电路中，总电流等于各支路电流之______。

答案：和4. 电能的单位是______。

答案：千瓦时5. 电流通过导体时，导体两端的电压与通过导体的电流之比称为______。

答案：电阻6. 电路中，电源的正极与负极之间的电压称为______。

答案：电源电压7. 电容器在电路中的作用是______。

答案：储存电荷8. 电感器在电路中的作用是______。

答案：储存磁能9. 根据欧姆定律，电阻的大小与导体的材料、______和______有关。

答案：长度，横截面积10. 电功率的计算公式是______。
