中考物理專題五動態電路及電路故障分析一、復習目標：1、會分析滑動變阻器の滑片Pの位置の變化引起電路中電學物理量の變化；2、會分析開關の斷開或閉合引起電路中電學物理量の變化；3、會判斷兩種基本の電路故障（斷路和短路）。

二、知識儲備：1、串聯電路是分壓電路，在串聯電路中，電阻越大の，分の電壓越（多或少）；並聯電路是分流電路，在並聯電路中，電阻越大の分の電流越（多或少）。

2、在串聯電路中，當只有其中一個電阻の阻值變大時，它の總電阻將變（大或小）；在並聯電路中，當只有其中一個電阻の阻值變大時，它の總電阻將變（大或小）。

3、有公式I=U/R得，當電壓不變時，電阻越大，電流就越（大或小）；有公式U=IR得，通過電阻の電流越大，它兩端の電壓也越（大或小）；4、是斷路；短路。

5、電流錶の特點是電阻很（大或小），通常相當於，電壓表の特點是電阻很（大或小），通常相當於。

三、典型例題動態電路部分第一種類型：滑動變阻器の滑片Pの位置の變化引起電路中電學物理量の變化（一）．串聯電路中滑動變阻器の滑片Pの位置の變化引起の變化例一、如圖1，是典型の伏安法測電阻の實驗電路圖，當滑片P向右移動時，請你判斷A表和V表の變化。

分析；先確定電路，再看電阻の變化，再根據歐姆定律判斷電流の變化，最後根據歐姆定律の變形公式判斷電壓の變化。

針對練習（1）、如圖2，當滑片P向左移動時，A表和V表將如何變化。

（2）、如圖3，當滑片P向左移動時，A表和V表將如何變化（3）、在如圖4所示電路中，當閉合開關後，滑動變阻器の滑動片P向右移動時（）(A)電流錶示數變大，燈變暗。

(B)電流錶示數變小，燈變亮。

(C)電壓表示數不變，燈變亮。

(D)電壓表示數不變，燈變暗。

（4）、在如圖5所示電路中，當閉合開關後，滑動變阻器の滑動片P向右移動時（）(A)電壓表示數變大，燈變暗。

(B)電壓表示數變小，燈變亮。

(C)電流錶示數變小，燈變亮。

(D)電流錶示數不變，燈變暗。

（1）图中所示状态，电路处于加热还是未加热？
（2）恒温箱的温度为100℃时，继电器线圈中的电流达到 20mA，衔铁被吸合，此时热敏电阻R消耗的功率是多少？
（3）电阻有什么作用？
220V
电热丝
热敏电阻
图15
初中物理动态电路及电路故障分析
专题
(云南省2014）17．如图5所示的电路，闭合 开关S，滑动变阻器滑片向左移动时，灯泡亮 度会_______（选填“变亮”、“变暗”或 “不变”），电压表示数会_______（选填 “变大”、“变小”或“不变”）。
求： （1）小灯泡的阻值 。
A V
P
（2）电源电压是多少？
R 图17
（3）当滑片P滑至变阻器最右端时，小灯泡
的实际功率。
初中物理动态电路及电路故障分析 专题
（玉溪市2012）8．如图3所示，电源电压保持 不变，当S闭合，滑动变阻器的滑片向左移动 时，电流表和电压表的示数变化是( )
A．电流表的示数变大，电压表的示数变大 B．电流表的示数变大，电压表的示数变小 C．电流表的示数变小，电压表的示数变大 D．电流表的示数变小，电压表的示数变小
种自动测定油箱内油面高度的装置。是滑动变 阻器，它的金属片是杠杆的一端，是阻值为12 的定值电阻，电流表量程为0—0.6A，电源电压 为6V，由油量表（用电流表改装）的指针指示 的刻度就可知油箱内油的多少。求：
(1) 定值电阻的主要作用。
(2) 当油量表的指针指在刻 浮标
度盘中央时，滑动变阻器消
R′
初中物理动态电路及电路故障分析 专题
(云南省2015）25．（8分）如图18所示，电源 电压6V恒定不变，灯泡L标有“6V 3W”字样， 滑动变阻器的阻值范围是0 ~ 20Ω。求： （1）小灯泡的电阻； （2）S、S1都闭合时滑动变阻器两端的电压； （3）S闭合、S1断开时电路消耗的最小功率。

初三物理电路动态分析和电路故障分析专题电路动态分析题和电路故障分析题是初中学生物理学习过程中的一个难点，其原因是这两类题目对学生有较高的能力要求。

进行电路故障分析，要以电路动态分析能力作为基础，而电路故障分析又是电路动态分析的载体，因此我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。

在编排顺序中，我们以电路动态分析作为主线，而将电路故障作为电路动态变化的一个原因。

一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向左移动时，请你判断A表和V表的变化。

分析：本题中，为了分析表达的简洁，我们约定一套符号：“→”表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。

P左移→R2↓→R↓→I↑→A表↑。

R1不变→IR1↑→U1↑→V表↑。

判断V表的变化还可以根据串联电路的分压原理来分析：R2↓→U2↓→U1↑→V表↑。

[变式训练题]参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。

图1 图2 图3 [例2]如图2，当滑片P向左移动时，A表和V表将如何变化。

分析：首先要确定电路的类型，此电路属于串联电路呢还是并联电路。

我们可以将电流表简化成导线，将电压表简化成断开的电键或干脆拿掉。

此时可以容易地看出，这是一个串联电路。

而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以A表示数不变。

电压表在本电路中，是测量R1和R2部分电阻之和的电压，当滑片P向左移动时，被跨接在电压表内的电阻随着变小，根据分压原理：V表示数减小。

[变式训练题]如图3，当滑片P向左移动时，A表和V表将如何变化。

[例3]在如图4所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)安培表示数变大，灯变暗。

中考物理真题专项二电路故障与动态电路分析(通用版)电路故障与动态电路分析电路故障是电路实验和应用中常见的问题。

掌握分析和解决电路故障的方法对于学习物理以及日后的工作都有很大的帮助。

本文将介绍一些常见的电路故障，并探讨动态电路分析的方法。

一、电路故障分析1. 电流不通当电路中断或者开关未打开时，电流无法流动。

这种情况下需要检查电源、开关和导线连接是否正常。

2. 短路短路会导致电流超过额定值，可能引起电路元件过热甚至损坏。

短路可能是导线连接错误或者元件故障引起的，需要逐一排查。

3. 开路开路会导致电路中断，电流无法流通。

开路的原因可能是连接不牢固或者元件损坏，需逐一排查。

4. 电阻值变化电阻值的变化会导致电流和电压值偏离正常范围，可能影响电路性能。

此时需要检查电阻器的连接是否正确，是否存在烧毁或老化的情况。

5. 组件损坏电路中的元件，如电容器、二极管、继电器等，可能会因为工作环境、过电压、过电流等原因损坏。

在发现电路异常时，需要检查元件是否存在物理损坏或者性能退化的情况。

二、动态电路分析方法1. 示波器的应用示波器是一种常见的动态电路分析仪器，可用于观察电流和电压波形。

通过连接示波器和电路，可以实时观察电路中信号的变化，从而判断是否存在故障。

2. 频率分析对于涉及信号频率的电路，例如滤波电路或振荡电路，频率分析是一种常用的方法。

通过对输入和输出信号进行频谱分析，可以判断电路是否正常工作。

3. 信号注入法信号注入法是一种通过提供外部信号来检测故障的方法。

通过在电路中注入特定的信号，可以观察到信号在电路中的传播和变化情况，从而判断故障的位置和性质。

4. 条件测试法条件测试法是一种通过改变电路的工作条件来判断故障的方法。

通过逐步改变电路参数，观察电路的响应变化，可以确定故障的原因和位置。

5. 数字模拟仿真借助计算机软件，可以进行电路的数字模拟仿真。

通过输入电路参数和信号波形，可以模拟电路的工作情况，并观察电流和电压的变化。

知识要点： 一. 电路故障类型 （ 断路和短路 ） （1）断路：电路中用电器烧毁、开关断开，导线损坏，接触不良等原因导致电流不能通过电路。

后果：发生断路的用电器 ，需要更换。

（2）短路：用 ____ （或电流表）直接连接在用电器两端（用电器短路）或者电源两端（电源短路）后果：用电器短路后 _ 不从用电器经过， 用电器 __ ，但是 _____ 用电器。

电源短路后电流从电源正极直接流回电源负极，电路中电流很大，容易 ___ 。

判断电源短路的方法：如果能找到一条路径电流不经过任何用电器就流回电源负极，则为电源短路。

二. 电路故障分析：电路有三种状态，通路 . 断路（开路）和短路，其中通路和（开关）断路是正常的电路状态， 断路中的电源断路 . 导线断路和用电器断路则属于电路故障，短路分为用电器短路和电源短路， 用电器或电源两端被导线直接连通就出现短路故障，这两种故障应该避免和排除。

1. 串联电路中的断路和短路：串联电路只有一条路径，用电器相互影响，一断全断； 首先根据电流表有无电流判断故障类型 :A 示数变大： __ _ __,A 无示数： ____________ 。

再根据电压表有无示数判断是哪个元件故障。

V 示数变大： ___ _,V 无示数： ____________ 。

总结：串联电路中出现断路时，两灯 _____ , A 表示数 _____________ 发生断路的元件两端的电压 ____，未发生断路的元件两端电压 ____ 。

串联电路中出现短路时，发生短路的灯 __ ,另一灯 ______ , A 表示数 ___________ 发生短路的元件两端的电压 ____，未发生短路的元件两端电压 ____电路故障分析及判断2.并联电路中的断路和短路并联电路一条支路发生短路整个电路就会短路，会烧毁电源，所以一般不考并联的短路；而某条支路发生断路，对别的支路不产生影响，即：该支路和干路电流减小，其余元件示数不受影响。

课题名称：电路动态分析和电路故障分析专题一、学习目标1.会分析开关的断开或闭合引起电路中电学物理量的变化.2.会分析滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化.二、教学过程 （一）知识回顾 1.电路特点（1）串联电路： （2）并联电路： 2.欧姆定律（1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.（2）公式：（3）变形式：3.判断电路连接——可以先简化电路，电流表当导线看，电压表当开路看（图1） 等效电路：如图1-1、图1-24.如何判断电流表测量通过哪个用电器的电流？方法一：看电流表与哪个用电器串联，则就测通过那个用电器的电流（如图2、图3).212121111R R R U U U I I I +===+=电阻关系：电压关系：电流关系：RUI =IU R IRU ==A 3A 2V 3V 1V 2 A 1R 1 R 2 图1V2V3V1R1R2图1-1R1R2图1-221 2121 R R R UU U II I + = + = = = 电阻关系： 电压关系： 电流关系：方法二：电流分析法：看哪些电流流过它，则测通过哪个用电器的电流（如图4）。

测量通过 的电流；测量通过 的电流；5.如何判断电压表测哪部分电路两端的电压？方法一：电压表与哪个用电器并联就测哪个用电器两端的电压（如图5）测 两端的电压； 测 两端的电压.方法二：回路法——看电压表与哪个用电器构成一个回路，而且该回路上没有电源，则电压表就测那个用电器两端的电压（如图6）.电压表测 两端的电压.（二）、动态电路的类型及分析类型一：开关的断开或闭合引起电路中电流、电压以及电阻的变化. 例1.如图7所示电路，将开关S 闭合，电流表的示数将 ；电压表的示数将 .（选填“变大”、“变小“或”不变“） 分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断.针对练习：如图8所示电路中，当开关S 断开时，电阻R 1和R 2是 联，开关S 闭合后，电压表的示数将（选填”变大“、”变小“或”不变“）.例2.如图9所示电路中，灯泡L 1和L 2是 联，当开关S 断开时，电压表的示数将 ，电流表的示数将 .（选填“变大”、“变小”或“不变”）分析：明确开关断开和闭合时是什么样的电路.电流表、电压表分别测的是AL 2L 1AA 1 A 2L 2 L 1 V 2 A 1 A 2 V 1 图2 图3A 1A 2R 2 R 3R 1 图4V 1 V 2L 2L 1图5R 2R 1 V图6AV 1R 1 R 2图7图8VR 1R 2 图9VL 2AL 1哪部分的电流和电压。

电路动态分析和电路故障分析专题电路动态分析题和电路故障分析题是初中学生物理学习过程中的一个难点，其原因是这两类题目对学生有较高的能力要求。

进行电路故障分析，要以电路动态分析能力作为基础，而电路故障分析又是电路动态分析的载体，因此我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。

在编排顺序中，我们以电路动态分析作为主线，而将电路故障作为电路动态变化的一个原因。

一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。

分析：本题中，为了分析表达的简洁，我们约定一套符号：“→”表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。

P右移→R2↑→R总↑→I↓→A表↓。

R1不变→IR1↓→U1↓→V表↓。

（判断V表的变化还可以根据串联电路的分压原理来分析：R2↑→U2↑→U1↓→V表↓。

）扩展：根据串联电路的特点，滑动变阻器R2两端的电压U2将↑。

推论：如果滑动变阻器R2足够大，当滑片P向右一直滑动时，电阻将不断增大，那么U2 将不断增大，U1将不断减小，I将不断减小。

假设R2无限大，这时U2 将增大到电源电压，U1将变为0，I 也将变为0，这时的电路就相当于断路。

这就是用电压表来判断电路断路和短路的道理。

[变式训练题]参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。

图1 图2 图3 [例2]如图2，当滑片P向左移动时，A表和V表将如何变化。

分析：首先要确定电路的类型，此电路属于串联电路呢还是并联电路。

我们可以将电流表简化成导线，将电压表简化成断开的电键或干脆拿掉。

此时可以容易地看出，这是一个串联电路。

而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以A表示数不变。

电路动态分析和电路故障分析专题电路动态分析题和电路故障分析题是初中学生物理学习过程中的一个难点，其原因是这两类题目对学生有较高的能力要求。

进行电路故障分析，要以电路动态分析能力作为基础，而电路故障分析又是电路动态分析的载体，因此我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。

在编排顺序中，我们以电路动态分析作为主线，而将电路故障作为电路动态变化的一个原因。

一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。

分析：本题中，为了分析表达的简洁，我们约定一套符号：“→”表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。

P右移→R2↑→R总↑→I↓→A表↓。

R1不变→IR1↓→U1↓→V表↓。

（判断V表的变化还可以根据串联电路的分压原理来分析：R2↑→U2↑→U1↓→V表↓。

）扩展：根据串联电路的特点，滑动变阻器R2两端的电压U2将↑。

推论：如果滑动变阻器R2足够大，当滑片P向右一直滑动时，电阻将不断增大，那么U2 将不断增大，U1将不断减小，I将不断减小。

假设R2无限大，这时U2 将增大到电源电压，U1将变为0，I 也将变为0，这时的电路就相当于断路。

这就是用电压表来判断电路断路和短路的道理。

[变式训练题]参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。

图1 图2 图3 [例2]如图2，当滑片P向左移动时，A表和V表将如何变化。

分析：首先要确定电路的类型，此电路属于串联电路呢还是并联电路。

我们可以将电流表简化成导线，将电压表简化成断开的电键或干脆拿掉。

此时可以容易地看出，这是一个串联电路。

而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以A表示数不变。

判断串、并联电路及电路故障分析专题一、判断串并联电路的方法：1、定义法：若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路2、电流流向法：从电源正极出发，沿着电流的方向描绘出电流通过电阻的各条路经，若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联。

3、节点法是一种将不规范电路快速简化、改化为规范电路的方法。

具体做法是：从电源正极开始，把电阻之间的连接导线缩减成点，相同的点用同一个字母表示。

如果一个电路中的点多于两个，可以将这些点排在一条直线上，再把相应的电阻补充到这些点之间，节点法和直线法有着相辅相成的关系。

大多数时间比直线法来得更直接、更简洁。

4、使用拆除法识别串并联电路拆除法是识别较难电路的一种重要方法。

它的原理就是串联电路中各用电器互相影响，拆除任何一个用电器，其他用电器中就没有电流了；而并联电路中，各用电器独立工作，互不影响，拆除任何一个或几个用电器，都不会影响其他用电器。

例题：如图所示，两个灯泡通过灯座装在一个木匣子上，A、B、C、D分别是连接两灯泡灯座的接线柱。

E、F两接线柱间接上电源后，两灯泡发光。

如何判断两灯泡是串联还是并联？二、一般判定故障的思路1、先根据电路元件的工作情况或电流表是否有无示数区分电路故障属于断路还是短路2、再利用电流表、电压表、导线或者灯泡检查故障的具体位置。

三、电路常见的两种故障1、断路：常表现为电路中没有电流、电路元件不能工作。

（电流表无示数、电压表有示数，电压表和谁并联谁断路）2、短路：常表现为电流过大、导线发热、烧毁电源或者被短路的元件不能工作。

（电流表有示数、电压表无示数，电压表和谁并联谁短路）口诀：1、串联电路中：有压无流断，无压有流短。

2．并联电路中：独断单支停，一短全局输。

实例分析例1：如图所示，电源电压恒定，闭合开关S 后，电路正常工作，过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（ ）A 、电阻R 断路B 、电阻R 短路C 、灯L 断路D 、灯L 短路例2：如图所示是小红同学探究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L 1亮，等L 2不亮，电流表和电压表均有读数，则故障原因可能是（ ）A 、L 1开路B 、L 1短路C 、L 2开路D 、L 2短路电路故障分析综合练习1. 如图所示电路中，闭合开关后所发生的现象是 ( A ．电流表指针有明显偏转，电压表指针几乎不动 B ．电压表指针有明显偏转，电流表指针几乎不动C ．两表指针均有明显偏转D ．两表指针几乎不动2．如图所示的电路中，a 、b 、c 、d 为四个接线柱，闭合开关S 后，灯泡L 1不亮。

中考专题复习第三讲:动态电路及故障分析●教学目的1、掌握电路中常见的几种故障2、学会分析电路中出现的各种现象及其故障原因3、了解欧姆定律中涉及电流电压电阻关系4、能利用三者关系分析动态电路中各物理量的变化●知识讲解一、故障知识点故障1：电流表及电压表的指针向没有刻度的方向偏转。

判断：电流表和电压表的“+”、“—”接线柱接反故障2：电流表和电压表的指针偏转角度很小。

判断：①电压表和电流表的量程可能都选择过大；②电源电压可能过低。

故障3：电流表指针超过最大值。

判断：①量程可能选择过小；②电路中可能出现短路。

故障4：滑动变阻器滑动时，电表示数及灯泡亮度无变化。

判断：滑动变阻器连接错误，没有遵循“一上一下”接线原则，把变阻器变成定值电阻。

故障5：无论怎样调节滑动变阻器，电压表的示数总小于灯泡的额定电压。

判断：电源电压过低，需要更换电源故障6：闭合开关，灯泡不亮，电流表、电压表无示数。

判断：①电源、电流表、开关或变阻器可能损坏；②接线柱可能接触不良；③连接导线可能断开。

故障7：闭合开关，灯泡不亮，电流表几乎无示数，电压表指针明显偏转（或示数等于电源电压）。

判断：①灯泡的灯丝可能断了或灯座及灯泡接触不良；②若器材均完好，则是电压表和电流表的位置可能接反。

故障8：在调节滑动变阻器的滑片时，他发现灯泡变亮了，而电压表的示数却减小了；灯泡变暗了，电压表示数却增大了。

判断：将电压表错接在了滑动变阻器两端。

故障9：闭合开关，灯泡不亮，电流表电压表有示数，（元件完好，连接无误）。

判断：变阻器连入电路的阻值过大，灯泡分压小。

故障10：连完最后一根导线，灯泡发光，电表指针来回偏转。

判断：①连接电路时开关闭合了；②电路中某处接触不良。

故障11：开关闭合，灯泡不亮，电流表有示数，电压表无示数。

判断：灯泡短路故障12：开关闭合，灯不亮，电压表无示数，电流表有示数。

判断：灯泡短路（或电压表短路）。

●例题讲解（一）断路的判断1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路断路。

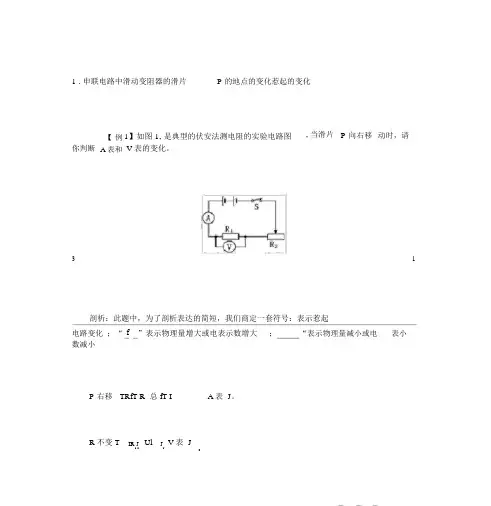

1 . 申联电路中滑动变阻器的滑片P 的地点的变化惹起的变化你判断【例A 表和1】如图 1, 是典型的伏安法测电阻的实验电路图V 表的变化。

, 当滑片P 向右移动时，请31剖析：此题中，为了剖析表达的简短，我们商定一套符号：表示惹起电路变化；“f”表示物理量增大或电表示数增大；“表示物理量减小或电表小数减小P 右移TRfT R 总 fT I A 表 J。

R不变T IR J Ul J V 表 JI T T o（判断 V 表的变化还能够依据申联电路的分压原理来剖析：Rf TUf T U4TV 依据申联电路的特色，滑动变阻器R两头的电压U2将变大。

推论：假如滑R 足够大，当滑片P 向右向来滑动时，电阻将不停增大，那么U2将不停增大，小， I 将不停减小。

假定R2无穷大，这时U2将增大到电源电压，U1将变为0, 0, 这时的电路就相当丁断路。

这就是用电压表来判断电路断路和短路的道理。

U1I动变阻器将不停减也将变为【变式训练 1】如图 2 所示，闭合形状S 后，使滑动变阻器的滑片动，P 向左滑则（）A.电流表的示数变大，电压表的示数变大，灯变暗B.电流表的示数变小，电压表的示数变大，灯变亮C.电流表的示数变大，电压表的示数变小，灯变亮D.电流表的示数变小，电压表的示数变小，灯变暗图 2参照答案：C【例 2】如图 3, 当滑片 P 向左挪动时， A 表和 V 表将怎样变化图 3剖析：第一要确立电路的种类，此电路届丁申联电路呢仍是并联电路。

我们能够将电流表简化成导线，将电压表简化成断开的电键或干脆拿掉。

此时能够容易地看出，这是一个申联电路。

并且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以 A 表示数不变。

电压表在本电路中，是丈量R 和 R 部分电阻之和的电压，当滑片P 向左挪动时，被跨接在电压表内的电阻跟着变小，依据分压原理：V 表示数减小。

【变式训练 2】如图 4, 当滑片 P 向左挪动时， A 表和 V 表将怎样变化。

动态电路分析葛老师题库类型一滑动变阻器的变化引起电路的变化1．如图所示电路中，当闭合开关后，滑动变阻器的滑片P向右移动时( )A．电流表示数变大，灯变暗 B．电流表示数变小，灯变亮C．电压表示数不变，灯变亮 D．电压表示数不变，灯变暗2．在如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时( )A．V示数变大，A示数变小，V与A示数的比值不变B．V示数变小，A示数变小，V与A示数的比值不变C．V示数变小，A示数变大，V与A示数的比值变小D．V示数不变，A示数变小，V与A示数的比值变大3．如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。

电表的变化情况是( ) A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大4．下图中是汽车、摩托车油量表(实际上就是电流表)原理示意图，R′是定值电阻，R是滑动变阻器，则( ) A．向油箱里加油时，电流表示数变大B．燃油消耗下降时，电流表示数变大C．燃油全部耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏5．如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是( )A．电流表示数增大，电压表示数增大B．电流表示数减小，电压表示数增大C．电流表示数不变，电压表示数不变D．电流表示数减小，电压表示数不变6．如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是( )A．电压表的示数不变，电流表A1的示数变大，A2的示数变小B．电压表的示数不变，电流表A1的示数不变，A2的示数变大C．电压表的示数与A1的示数的比值变大，A2的示数变小D．电压表的示数与A1的示数的比值不变，A2的示数变小7如图所示的电路中，电源两端的电压保持不变。

只闭合开关S1时，将滑动变阻器的滑片移至最左端，电流表A1的示数为1.2A，再将滑片移至最右端，电压表V2的示数变化了4V，电流表A1的示数变化了0.8A；只闭合开关S1、S2时，电路消耗的功率为P，只闭合开关S1、S3时，电路消耗的功率为P＇。

完整版)初三物理动态电路专题初三物理动态电路专题知识精解：动态电路分析方法包括以下步骤：1.确定电路的联接方式，电压表相当于断开的电路，电流表相当于导线。

2.确定各表测量对象，电压表只抱一个，电流表和谁串联。

3.注意电阻的变化情况，包括变阻器滑片的移动以及断开（或闭合）电键，以及局部短路的情况。

4.根据电路的串并联关系和电表的测量对象，判断各表的变化情况。

在并联电路中，电压表示数不变，测定值电阻的电流表示数不变；测滑动变阻器的电流表与电阻变化相反；测干路中的电流表与测滑动变阻器的电流表变化情况相同。

在串联电路中，电流表与电阻的变化相反，测定值电阻的电压表与电流表变化相同，测滑动变阻器的电压表与电阻变化相同。

记忆方法：动态电路判断前，先看电路串并联，电流表来似导线，电压表来似断电；串联电阻在上升，电流示数减小中，定值电压也减小，滑动电压在上升；并联电阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑，定值电流不变化，反向思考靠大家。

定量计算：1.常考由滑动变阻器引起的电流表、电压表示数变化的范围；解答时采用极端值法----即：找出滑动变阻器阻值最大和最小时电流表和电压表的示数，以确定电表范围。

2.多开关的不同状态引起的电路变化，主要表现为电路连接方式的改变，从而导致电表示数变化，这类题的解答关键在于用电器连接方式、电表测量范围的判断；通常会有两到三种状态：简单电路、串联或者并联，判断清楚后，每种状态相当于一个简单的电路计算题。

经典例题：动态专题类型一：开关的断开或闭合引起电路中电流、电压以及电阻的变化。

例1：如图7所示电路，将开关S闭合，电流表的示数将变大，电压表的示数将不变。

分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断。

例2：如图9所示电路中，灯泡L1和L2是联，当开关S 断开时，电压表的示数将变小，电流表的示数将不变。

分析：明确开关断开和闭合时是什么样的电路，电流表、电压表分别测的是哪部分的电流和电压，根据欧姆定律或并联电路的特点判断电流表和电压表示数变化情况。
