连铸坯质量控制培训课件1. 引言连铸坯是金属材料的重要中间产品，在金属加工和制造业中具有重要意义。
为了保证连铸坯的质量，提高生产效率，需要进行严格的质量控制。
本课件将介绍连铸坯质量控制的基本原理和方法，帮助学员全面了解连铸坯质量控制的重要性和具体操作方法。
2. 连铸坯质量控制的重要性连铸坯质量控制对金属材料的加工和制造有着重要的影响。
以下是连铸坯质量控制的重要性的几个方面：2.1 提高材料的机械性能连铸坯的质量直接影响材料的机械性能。
合理控制连铸坯的化学成分和冶炼工艺，可以提高材料的强度、硬度和韧性等机械性能，满足不同应用领域对材料性能的要求。
2.2 降低材料的缺陷率连铸坯的质量控制还能够降低材料的缺陷率。
通过优化连铸装备和操作技术，减少连铸坯中的气孔、夹杂物等缺陷的产生，提高材料的质量和可靠性。
2.3 增加生产效率连铸坯质量的控制还能够提高生产效率。
优质的连铸坯可以减少后续的加工工序，提高生产线的运转效率，降低生产成本。
3. 连铸坯质量控制的基本原理连铸坯质量控制的基本原理包括以下几个方面：3.1 坯料的选择与质量控制合理选择适合连铸工艺要求的坯料对于连铸坯质量的控制至关重要。
坯料的化学成分、净化程度和加热制度等都会直接影响连铸坯的质量。
因此，通过坯料的质量控制，可以保证连铸坯的理化性能符合要求。
连铸操作的控制是保证连铸坯质量的关键环节。
合理控制连铸过程中的操作参数，包括结晶器冷却水量、拉速、浇注流量等，可以减少连铸坯的缺陷，提高连铸坯的尺寸精度和表面质量。
3.3 质量检测方法与设备连铸坯质量的控制还需要依靠科学有效的质量检测方法和设备。
常用的质量检测方法包括化学分析、金相检测、机械性能测试等。
而质量检测设备的选择和使用也直接影响连铸坯质量的控制效果。
4. 连铸坯质量控制的具体操作方法连铸坯质量控制的具体操作方法如下：4.1 坯料质量控制•选择符合连铸工艺要求的坯料，并对坯料进行化学成分、净化程度和加热制度等质量检测。
连铸坯质量控制连铸坯质量控制引言连铸坯质量是决定钢铁产品质量的重要因素之一。
在连铸过程中，通过控制连铸坯的凝固结晶形貌、尺寸尺寸以及内部缺陷等，可以保证最终钢铁产品的质量稳定性。
本文将介绍连铸坯质量控制的基本原则和常用技术手段。
1. 连铸坯凝固结晶形貌控制1.1 凝固路径设计连铸坯的凝固路径设计是影响凝固结晶形貌的关键因素。
凝固路径包括主要凝固温度区间、凝固速度以及凝固过程中应有的温度梯度等要点。
通过科学合理地设计凝固路径，可以控制连铸坯的凝固结晶形貌，提高产品的均匀性和致密性。
1.2 凝固浸没深度控制凝固浸没深度是指连铸坯在铸机中浸没的深度。
凝固浸没深度的调整可以通过调整浇注速度、浇注高度和结晶器深度等因素来实现。
恰当地控制凝固浸没深度可以优化凝固结构，减少坯壳厚度和缩孔等缺陷的发生。
2. 连铸坯尺寸控制2.1 坯型设计连铸坯的尺寸控制需要科学合理地设计坯型。
坯型设计要考虑连铸机的性能和工艺条件，以及产品需要达到的尺寸要求。
有效的坯型设计可以保证连铸坯尺寸的精确控制，减少修磨损失并提高铸坯产量。
2.2 坯型换边控制连铸坯在连铸过程中，由于挤压力和引拉力的作用，容易发生坯型换边的情况。
坯型换边会导致铸轧过程中尺寸控制困难，甚至导致产品尺寸不合格。
通过控制连铸机的工艺参数和优化设备结构，可以有效地控制坯型换边，提高铸坯质量。
3. 连铸坯内部缺陷控制3.1 结晶器设计结晶器是连铸过程中控制坯内部缺陷的关键设备。
结晶器的设计应考虑到坯内部的流动状态，并通过合理的传热和传质方式，控制连铸坯内的气体和夹杂物等缺陷。
合理的结晶器设计可以有效减少坯内部夹杂物和气体等缺陷的产生。
3.2 液相线保护措施液相线是连铸过程中凝固结构变化的关键位置。
液相线的形成过早或过晚都会导致内部缺陷的产生。
通过合理的冷却水设定和轧制工艺，可以保证液相线的稳定形成，有效控制坯内部缺陷。
结论连铸坯质量控制是保证钢铁产品质量稳定的关键环节。
连铸坯质量控制连铸坯质量控制1. 引言2. 连铸坯质量特点连铸坯的质量特点主要包括以下几个方面：2.1 凝固结构连铸坯是通过冷却凝固过程形成的，其凝固过程直接影响到坯体的凝固结构。
凝固结构的好坏会对后续的加工以及材料性能产生重要影响。
2.2 化学成分均匀性连铸坯的化学成分均匀性是其质量的重要指标之一。
成分不均匀容易导致后续钢材性能不稳定，从而影响到产品的质量。
2.3 表面缺陷由于连铸坯制造过程中的一些不可避免的因素，气体夹杂、氧化皮等，会在坯体表面形成一些缺陷。
这些表面缺陷会对后续产品的外观质量产生负面影响。
2.4 尺寸偏差连铸坯的尺寸偏差是指坯体的实际尺寸与标准尺寸之间的差异。
尺寸偏差会影响到钢材的加工工艺和成形质量。
3. 连铸坯质量控制因素及措施连铸坯质量的影响因素众多，包括原料质量、连铸工艺参数、设备状况等。
针对这些影响因素，可以采取以下控制措施来提高连铸坯的质量：3.1 原料质量控制通过严格控制原料的化学成分和物理性能，确保连铸坯的化学成分均匀性和机械性能达到要求。
3.2 连铸工艺参数控制连铸工艺参数的合理设置对坯体的凝固结构和表面质量具有决定性影响。
需要通过优化连铸工艺参数，如冷却水流量、浇注速度等，来控制连铸坯的质量。
3.3 设备维护与改进连铸设备的状态对连铸坯质量也有重要影响。
定期进行设备维护和检修，及时处理设备故障，可以保证设备处于良好状态，进而提高连铸坯的质量。
3.4 检测手段与技术利用先进的检测手段和技术，如超声波检测、磁力检测等，可以对连铸坯进行质量检测，及时发现问题并采取相应措施。
4.连铸坯质量控制是钢铁生产中至关重要的环节。
通过对连铸坯质量特点的分析和影响因素的控制，可以采取相应的措施来提高连铸坯的质量。
这不仅对于保证下游产品质量，还对于提高工业生产效益和降低资源消耗具有重要意义。
开展连铸坯质量控制工作是必不可少的。
连铸坯质量控制连铸坯质量控制概述连铸坯是铸造工序中的一项重要环节，其质量直接影响到后续热加工和成形过程中的产品质量。
因此，对于连铸坯的质量控制十分关键。
本文将介绍连铸坯质量控制的主要内容和方法，并阐述其重要性及影响因素，匡助读者更好地理解和应用质量控制方法。
重要性连铸坯的质量控制对于保证最终产品的质量和性能具有重要意义。
一方面，优质的连铸坯可以减少缺陷的产生，提高产品的表面光洁度和机械性能；另一方面，良好的质量控制可以减少生产中的浪费和成本，提高生产效率，增加企业的竞争力。
影响因素连铸坯的质量受到多种因素的影响，包括：1. 原料成份和纯度2. 浇注温度和浇注速度3. 结晶器结构和冷却水温度4. 结晶器护盖的材质和形状5. 连铸速度和拉速6. 过度超熔度和段距这些因素的合理控制和调整，可以有效地提高连铸坯的质量。
质量控制方法质量控制步骤连铸坯质量控制主要包括以下几个步骤：1. 原料质量检验：对原料的成份、纯度及其它关键指标进行检验，确保原料的质量符合要求。
2. 浇注质量控制：合理控制浇注温度和速度，以避免过热或者过冷引起的坯体缺陷。
3. 结晶器质量控制：结晶器的结构和冷却水温度对坯体的结晶质量有直接影响，因此需加强结晶器的质量控制。
4. 连铸速度和拉速控制：坯体的连铸速度和拉速会影响坯体的晶粒细化程度和坯体的机械性能，需要进行合理的控制。
5. 坯体表面质量控制：通过加强护盖材料和形状的选取，合理调整过度超熔度和段距，以提高坯体表面的光洁度。
质量控制指标连铸坯的质量控制需要依据具体产品的要求和标准来制定相应的指标。
普通来说，常见的质量控制指标包括：1. 外观质量：包括表面光洁度、无裂纹、无疤痕等；2. 坯体几何尺寸：包括宽度、厚度、长度等；3. 结晶质量：包括坯体的晶粒细化程度、晶界清晰度等；4. 坯体力学性能：包括抗拉强度、屈服强度、延伸率等；以上指标应根据产品要求，通过实验和测试方法进行监控和评估。
连铸坯质量的控制
一、引言
连铸是钢铁生产过程中的重要环节，其连铸坯的质量影响着钢质的稳定性、物
理性能和化学成分等方面。
因此，连铸坯质量控制一直是钢铁生产中的关键技术之一。
二、连铸坯质量的影响因素
1.原料质量：包括钢水、氧化渣等的质量；
2.坯型结构和尺寸：坯型结构和尺寸的设计直接影响坯料的冷却效果和
内部应力状态；
3.坯料表面状态：表面缺陷会在浇铸过程中暴露出来，影响坯料的质量；
4.坯料内部缺陷：坯料内部缺陷会影响钢材的使用寿命和物理性能；
5.连铸工艺参数：包括浇注速度、结晶器温度和冷却水流量等。
三、连铸坯质量控制的措施
为了控制连铸坯质量，需要在生产过程中采取以下措施：
1.加强原料质量控制：保证钢水、氧化渣等原料的质量，避免对坯料质
量的不利影响；
2.优化坯型设计：通过设计合理的坯型结构和尺寸，使坯料均匀冷却、
内部应力均匀分布；
3.改进坯料清理技术：减少表面缺陷的产生；
4.加强坯料表面处理：处理坯料表面缺陷，消除缺陷部位；
5.控制连铸工艺参数：调整浇注速度和结晶器温度等工艺参数控制坯料
成分，改善坯料品质。
四、
通过加强原料质量控制、优化坯型设计、改进坯料清理技术、加强坯料表面处
理和控制连铸工艺参数等措施，可以有效地控制连铸坯质量。
同时，连铸坯质量控制也是钢铁生产中不可或缺的环节，对于提高钢材质量和降低成本都具有非常重要的意义。

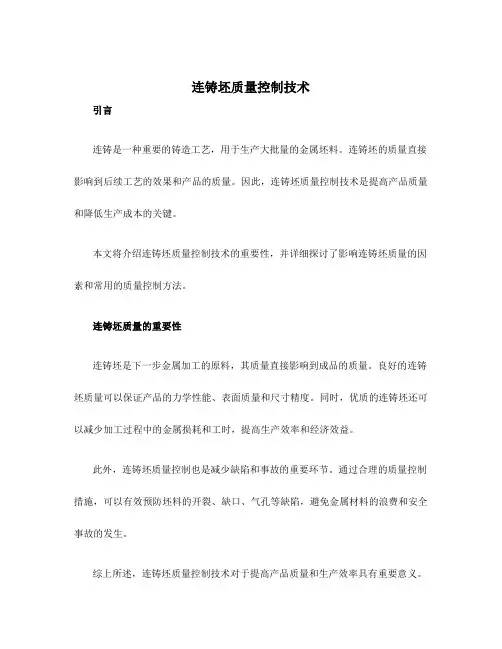

连铸坯质量控制技术引言连铸是一种重要的铸造工艺，用于生产大批量的金属坯料。
连铸坯的质量直接影响到后续工艺的效果和产品的质量。
因此，连铸坯质量控制技术是提高产品质量和降低生产成本的关键。
本文将介绍连铸坯质量控制技术的重要性，并详细探讨了影响连铸坯质量的因素和常用的质量控制方法。
连铸坯质量的重要性连铸坯是下一步金属加工的原料，其质量直接影响到成品的质量。
良好的连铸坯质量可以保证产品的力学性能、表面质量和尺寸精度。
同时，优质的连铸坯还可以减少加工过程中的金属损耗和工时，提高生产效率和经济效益。
此外，连铸坯质量控制也是减少缺陷和事故的重要环节。
通过合理的质量控制措施，可以有效预防坯料的开裂、缺口、气孔等缺陷，避免金属材料的浪费和安全事故的发生。
综上所述，连铸坯质量控制技术对于提高产品质量和生产效率具有重要意义。
影响连铸坯质量的因素连铸坯质量受到多个因素的影响。
以下是一些常见的影响因素：1. 喷水冷却水质量连铸过程中的喷水冷却是保证连铸坯结晶过程良好进行的重要环节。
冷却水的质量对连铸坯表面质量和内部组织均匀性有很大影响。
如果冷却水中含有过多的杂质和氯离子，容易导致坯料表面起泡、气孔等缺陷。
2. 浇注温度和速度浇注温度和速度是影响连铸坯结晶行为的关键参数。
过高的温度和过快的浇注速度会导致坯料表面凝固不均匀，产生质量缺陷。
而过低的温度和过慢的浇注速度则会引起结晶过程延长，出现细晶区、大晶区等组织缺陷。
3. 结晶器结构和材料结晶器是连铸过程中实现坯料结晶的关键部件。
结晶器的结构和材料选择直接影响到连铸坯的结晶行为和组织性能。
不合理的结构设计和材料选择可能导致结晶器磨损、结晶不良等问题。
4. 冷却方式和参数连铸坯的冷却方式和参数选择对坯料的宏观和微观组织均有影响。
合理的冷却方式和参数可以保证连铸坯结晶行为的均匀性和完整性，防止产生缺陷和组织不良现象。
常用的质量控制方法为了确保连铸坯质量的稳定和一致性，可以采用以下几种常用的质量控制方法：1. 自动化控制系统自动化控制系统可以通过实时监测和控制连铸过程的关键参数，如浇注温度、浇注速度和冷却水流量等，来确保连铸坯的质量符合要求。
连铸坯质量控制摘要:连铸坯得表面质量,主要就是指连铸坯表面就是否存在裂纹、夹渣及皮下气泡等缺陷。
连铸坯这些表面缺陷主要就是钢液在结晶器内坯壳形成生长过程中产生得,与浇注温度、拉坯速度、保护渣性能、浸入式水口得设计,结晶式得内腔形状、水缝均匀情况,结晶器振动以及结晶器液面得稳定因素有关。
连铸坯得内部质量,就是指连铸坯就是否具有正确得凝固结构,以及裂纹、偏析、疏松等缺陷程度。
二冷区冷却水得合理分配、支撑系统得严格对中就是保证铸坯质量得关键。
关键词:连铸坯、质量、控制正文:(一)连铸坯纯净度度与产品质量1、纯净度与质量得关系纯净度就是指钢中非金属夹杂物得数量、形态与分布。
与模铸相比,连铸得工序环节多,浇注时间长,因而夹杂物得来源范围广,组成也较为复杂;夹杂物从结晶器液相穴内上浮比较困难,尤其就是高拉速得小方坯夹杂物更难于排除。
夹杂物得存在破坏了钢基体得连续性与致密性。
大于50μm得大型夹杂物往往伴有裂纹出现,造成连铸坯低倍结构不合格,板材分层,并损坏冷轧钢板得表面等,对钢危害很大。
夹杂物得大小、形态与分布对钢质量得影响也不同,如果夹杂物细小,呈球形,弥散分布,对钢质量得影响比集中存在要小些;当夹杂物大,呈偶然性分布,数量虽少对钢质量得危害也较大。
例如:从深冲钢板冲裂废品得检验中发现,裂纹处存在着100~300μm不规则得CaO-Al2O3与Al2O3得大型夹杂物。
再如,由于连铸坯皮下有Al2O3夹杂物得存在,轧成得汽车薄板表面出现黑线缺陷,导致薄板表面涂层不良。
还有用于包装得镀锡板,除要求高得冷成型性能外,对夹杂物得尺寸与数量也有相应要求。
国外生产厂家指出,对于厚度为0、3mm得薄钢板,在1m2面积内,粒径小于50μm得夹杂物应少于5个,才能达到废品率在0、05%以下,即深冲2000个DI罐,平不到1个废品。
可见减少连铸坯夹杂物数量对提高深冲薄板钢质量得重要性。
对于极细得钢丝(如直径为0、01~0、25mm得轮胎钢丝)与极薄钢板(如厚度为0、025mm得镀锡板)中,其所含夹杂物尺寸得要求就可想而知了。
连铸坯质量控制迟景灏（重庆大学连铸技术研究所）对连铸坯质量控制的目的是使铸机产量高、质量好、缺陷少、收得率高，最终达到高效益。
为此，必须具备以下四项技术：*高水平的冶炼技术；*先进的连铸机的设备；*先进的连铸工艺和操作技术；*科学的管理。
1、连铸坯质量及结构特点1.1 连铸坯质量特点(与模锭相比较)*连铸坯组织致密，晶粒细；*连铸坯化学成份比模锭均匀；*宏观偏析程度比模锭小；*夹杂物总量比模锭低。
1.2 连铸坯结构特点连铸坯内部结构与普通小钢锭结构基本相似，它是由三个结晶区组成的，见图1。
图1.铸坯低倍组织结构*激冷层——由细小等轴晶组成的，其厚度2～4mm，而且成份均匀（是所浇钢液的平均成份）*柱状晶区或树枝晶区；*中心粗大等轴晶区；上述三个结晶区受许多因素的影响，如过热度、钢水的成份，特别是碳的含量，铸坯断面尺寸（传热方式）、浇注速度及冷却条件等。
1.3 铸坯结构几个名词1.3.1 内部结构——指的是用硫印或酸浸的方法，在铸坯横断面或纵断面上显示出的内部组织结构，通过它可以观察铸坯内部激冷层，柱状晶、中心等晶、内部偏析、疏松、缩孔、裂纹及硫化物分布情况。
1.3.2 宏观结构1.3.3微观结构2、连铸坯质量通常衡量铸坯质量标准如下：*连铸坯几何形状质量；*连铸坯表面质量；*连铸坯内部质量；*连铸坯洁净程度。
连铸坯缺陷分类：连铸坯上可见到多种多样的缺陷，其缺陷因机型、断面尺寸、断面形状、钢种及操作条件不同而异。
2.1 连铸坯的几何形状质量连铸坯几何形状缺陷不仅是铸坯外观形状问题，还与铸坯表面裂纹、内部裂纹等密切相关。
形状缺陷的种类随铸坯形状和大小而异，常见的几何形状缺陷有鼓肚、菱变、凹陷及梯形缺陷。
2.1.1 铸坯形状缺陷类型*铸坯鼓肚缺陷，见图2图2.板坯鼓肚缺陷1—中心裂纹，2—中间裂纹，3—近角内裂纹，4—三角区裂纹*铸坯菱变或脱方缺陷，见图3。
图3.方坯菱变或脱方*梯形坯，见图4图4.梯形坯*表面凹陷2.1.2 铸坯形状缺陷产生原因及防止措施2.1.2.1 铸坯鼓肚，是由于浇注温度高，拉速快，足辊和夹持辊开口度选择不当、夹持辊弯曲及零段水和一段水冷却强度弱等原因引起的，还与钢种有关。
