下载文档原格式
连铸坯质量控制连铸坯质量控制引言连铸坯质量是决定钢铁产品质量的重要因素之一。
在连铸过程中，通过控制连铸坯的凝固结晶形貌、尺寸尺寸以及内部缺陷等，可以保证最终钢铁产品的质量稳定性。
本文将介绍连铸坯质量控制的基本原则和常用技术手段。
1. 连铸坯凝固结晶形貌控制1.1 凝固路径设计连铸坯的凝固路径设计是影响凝固结晶形貌的关键因素。
凝固路径包括主要凝固温度区间、凝固速度以及凝固过程中应有的温度梯度等要点。
通过科学合理地设计凝固路径，可以控制连铸坯的凝固结晶形貌，提高产品的均匀性和致密性。
1.2 凝固浸没深度控制凝固浸没深度是指连铸坯在铸机中浸没的深度。
凝固浸没深度的调整可以通过调整浇注速度、浇注高度和结晶器深度等因素来实现。
恰当地控制凝固浸没深度可以优化凝固结构，减少坯壳厚度和缩孔等缺陷的发生。
2. 连铸坯尺寸控制2.1 坯型设计连铸坯的尺寸控制需要科学合理地设计坯型。
坯型设计要考虑连铸机的性能和工艺条件，以及产品需要达到的尺寸要求。
有效的坯型设计可以保证连铸坯尺寸的精确控制，减少修磨损失并提高铸坯产量。
2.2 坯型换边控制连铸坯在连铸过程中，由于挤压力和引拉力的作用，容易发生坯型换边的情况。
坯型换边会导致铸轧过程中尺寸控制困难，甚至导致产品尺寸不合格。
通过控制连铸机的工艺参数和优化设备结构，可以有效地控制坯型换边，提高铸坯质量。
3. 连铸坯内部缺陷控制3.1 结晶器设计结晶器是连铸过程中控制坯内部缺陷的关键设备。
结晶器的设计应考虑到坯内部的流动状态，并通过合理的传热和传质方式，控制连铸坯内的气体和夹杂物等缺陷。
合理的结晶器设计可以有效减少坯内部夹杂物和气体等缺陷的产生。
3.2 液相线保护措施液相线是连铸过程中凝固结构变化的关键位置。
液相线的形成过早或过晚都会导致内部缺陷的产生。
通过合理的冷却水设定和轧制工艺，可以保证液相线的稳定形成，有效控制坯内部缺陷。
结论连铸坯质量控制是保证钢铁产品质量稳定的关键环节。
《连铸坯质量控制》(之前上传的只讲了1/2，完整版再次传给朋友们共享。
在此祝朋友们好！对中天给予我的方便表示衷心感谢！)，第1～第6共6章，占全书的1/3左右。
讲转炉冶炼+炉外精炼的一些基本知识，可以不用看，第7章起真正接触连铸坯质量控制知识。
虽然有《连铸铸钢生产》(河北工业职业技术学院冯捷的职工培训教材)、《连铸铸钢》(武汉科技大学陈雷的教材)、《连续铸钢原理与工艺》(北科大蔡开科、程士富的教材)、《新编连续铸钢工艺及设备》(首钢工学院王雅贞的中专教材)、《品种钢、优特钢连铸900问》(工程院院士干勇主编的冶金科学技术普及读物)，但以这本《连铸坯质量控制》(蔡开科的独著)讲的最好。
好就好在深奥的道理用浅显易懂的文字进行了表述，而且极大部分知识正在工厂中应用着并改进着。
所以，我原来的单位——沙钢也将这本教材作为培训用书(我89年7月～07年7月在沙钢工作)，许茂清同志制作了100多页的PPT培训讲义。

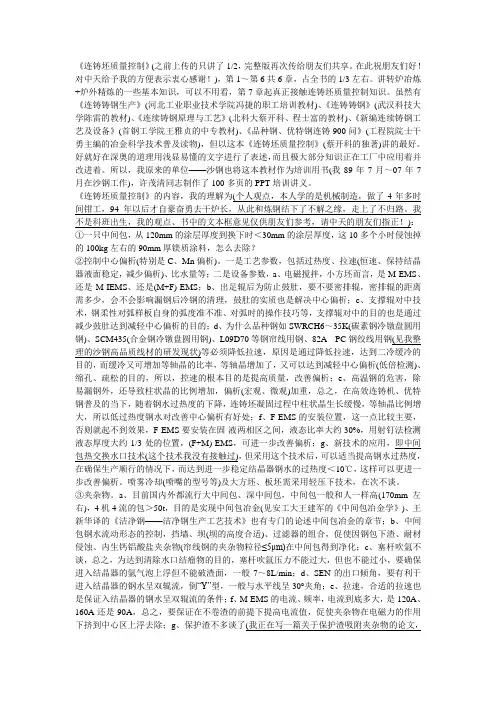

《连铸坯质量控制》的内容，我的理解为(个人观点，本人学的是机械制造，做了4年多时间钳工，94年以后才自豪奋勇去干炉长，从此和炼钢结下了不解之缘，走上了不归路。
我不是科班出生，我的观点、书中的文本框意见仅供朋友们参考，请中天的朋友们指正！)：①一只中间包，从120mm的涂层厚度到换下时＜30mm的涂层厚度，这10多个小时侵蚀掉的100kg左右的90mm厚镁质涂料，怎么去除？②控制中心偏析(特别是C、Mn偏析)。
一是工艺参数，包括过热度、拉速(恒速、保持结晶器液面稳定，减少偏析)、比水量等；二是设备参数，a、电磁搅拌，小方坯而言，是M-EMS、还是M-IEMS、还是(M+F)-EMS；b、出足辊后为防止鼓肚，要不要密排辊，密排辊的距离需多少，会不会影响漏钢后冷钢的清理，鼓肚的实质也是解决中心偏析；c、支撑辊对中技术，钢柔性对弧样板自身的弧度准不准、对弧时的操作技巧等，支撑辊对中的目的也是通过减少鼓肚达到减轻中心偏析的目的；d、为什么品种钢如SWRCH6～35K(碳素钢冷镦盘圆用钢)、SCM435(合金钢冷镦盘圆用钢)、L09D70等钢帘线用钢、82A PC钢绞线用钢(见我整理的沙钢高品质线材的研发现状)等必须降低拉速，原因是通过降低拉速，达到二冷缓冷的目的，而缓冷又可增加等轴晶的比率，等轴晶增加了，又可以达到减轻中心偏析(低倍检测)、缩孔、疏松的目的，所以，控速的根本目的是提高质量，改善偏析；e、高温钢的危害，除易漏钢外，还导致柱状晶的比例增加，偏析(宏观、微观)加重，总之，在高效连铸机、优特钢普及的当下，随着钢水过热度的下降，连铸坯凝固过程中柱状晶生长缓慢，等轴晶比例增大，所以低过热度钢水对改善中心偏析有好处；f、F-EMS的安装位置，这一点比较主要，否则就起不到效果，F-EMS要安装在固-液两相区之间，液态比率大约30%，用射钉法检测液态厚度大约1/3处的位置，(F+M)-EMS，可进一步改善偏析；g、新技术的应用，即中间包热交换水口技术(这个技术我没有接触过)，但采用这个技术后，可以适当提高钢水过热度，在确保生产顺行的情况下，而达到进一步稳定结晶器钢水的过热度＜10℃，这样可以更进一步改善偏析。
连铸板坯缺陷对下工序的质量影响摘要：为满足用户对产品质量越来越严格的要求，生产价格便宜高质量产品是人们追求的目标。
而轧制产品质量是与连铸坯缺陷紧密相联系的。
关键字：连铸坯；质量控制引言：在现代的工业发展中，质量的高低已逐渐决定着企业的命运。
市场竞争以价格竞争为主转向以质量竞争为主，为了达到提高连铸板坯质量更好的为下工序服务的目标，使我们的产品在下游客户的手中能更好的体现使用价值。
一、连铸板坯缺陷的分类与分析1、连铸板坯缺陷的分类炼钢-精炼-连铸工艺流程生产的连铸板坯作为半成品共给轧钢，轧制成不公规格的板材以满足不同单位的需求。
只有提供高质量的连铸板坯，才能轧制出高质量的产品。
连铸板坯缺陷包括以下几个方面：连铸板坯的纯净度：主要是钢中夹杂物类型、形貌、尺寸和分布。
（1）连铸板坯的表面缺陷：主要是指连铸板坯的表面纵裂纹、横裂纹、网状裂纹、夹渣、气泡等。
缺陷严重的会造成废品，甚至会已传至轧制产品内。
（2）连铸板坯的内部缺陷：主要是指连铸板坯内部裂纹、中心疏松、缩孔、偏析等。
缺陷严重者会影响轧制产品的力学性能和使用性能。
2、连铸板坯缺陷的分析2.1连铸板坯夹杂物的主要来源钢中夹杂物数量要少，钢中总氧要低，在钢中的夹杂物呈弥散分布而避免成链状串簇状分布（1）内生夹杂物：主要是脱氧产物。
其特点是溶解氧增加，脱氧产物增多。
（2）外来夹杂物：钢水与环境（空气、包衬、炉渣、水口等）作用下的二次氧化产物，其特点为夹杂物粒径大、组成复杂的氧化物、来源广泛、在连铸板坯中成偶然性分布、对产品危害大。
2.2连铸板坯表面裂纹缺陷连铸板坯裂纹包括表面裂纹（纵裂纹、横裂纹、网状裂纹）和内部裂纹（三角区裂纹、中心线裂纹）。
连铸板坯裂纹的形成是一个复杂冶金、物理过程。
是传热、传质、凝固和应力的相互结果。
带液芯的高温铸坯在连铸机运行过程中，各种力作用于高温坯壳产生变形，超过了钢的允许强度和应是产生裂纹的外因，钢对裂纹敏感性是产生裂纹的内因，而连铸机热工做状态和工艺操作是产生裂纹的条件。
连铸坯的质量控制系统专业：班级：姓名:XXX目录1连铸坯纯净度与产品质量 (1)1.1纯净度与质量的关系 (1)1。
2提高纯净度的措施 (2)2连铸坯质量............................................................ 错误!未定义书签。
2.1 连铸坯的几何形状质量 (3)2。
1.1 铸坯形状缺陷类型 (4)2。
1。
2 铸坯形状缺陷产生原因及防止措施 (4)2.1.3 铸坯鼓肚 (4)2.1.4 铸坯菱变 (4)2。
1。
5 铸坯变成梯形坯 (5)2.2 连铸坯表面质量 (5)2。
2。
1 连铸坯表面振痕 (5)2。
2。
2 振痕形成机理 (5)2。
2.3 振痕对铸坯质量的影响 (6)2。
2。
4 影响振痕深度的因素 (6)2.2.5 减少振痕深度的措施 (7)2。
2.6 铸坯表面裂纹 (7)2。
2。
7 表面纵裂纹 (8)2。
2.8 铸坯角部纵裂纹 (11)2。
2。
9 表面横裂纹 (12)2。
2.10 角部横裂纹 (14)2.2。
11 铸坯表面星状和网状裂纹 (15)2。
2.12 铸坯表面夹渣（杂） (16)2.2。
13 铸坯气孔和气泡 (17)2。
2.14 铸坯表面凹陷 (17)2。
2.15 铸坯表面增碳和偏析 (18)2。
2.16 重皮和重结及结疤 (19)2.3 连铸坯内部质量 (19)2。
3。
1 铸坯内部裂纹 (19)2。
3.2 皮下裂纹 (20)2.3.3 中间裂纹 (20)2.3.4 矫直裂纹 (21)2。
3。
5 压下裂纹 (22)2.3。
6 断面裂纹-——-中心线裂纹 (22)2。
3。
7三角区裂纹 (24)2。
3.8角部附近的裂纹 (25)2.3。
9白点及发纹 (25)2。
3。
10铸坯中心偏析、疏松和缩孔 (25)2.3。
11铸坯内部夹渣（杂） (26)3连铸坯星状缺陷 (27)3.1 鼓肚变形 (27)3。
2 菱形变形 (28)3.3 圆铸坯变形 (28)致谢 (29)摘要连铸坯质量决定着最终产品的质量。
连铸坯质量控制摘要:连铸坯得表面质量,主要就是指连铸坯表面就是否存在裂纹、夹渣及皮下气泡等缺陷。
连铸坯这些表面缺陷主要就是钢液在结晶器内坯壳形成生长过程中产生得,与浇注温度、拉坯速度、保护渣性能、浸入式水口得设计,结晶式得内腔形状、水缝均匀情况,结晶器振动以及结晶器液面得稳定因素有关。
连铸坯得内部质量,就是指连铸坯就是否具有正确得凝固结构,以及裂纹、偏析、疏松等缺陷程度。
二冷区冷却水得合理分配、支撑系统得严格对中就是保证铸坯质量得关键。
关键词:连铸坯、质量、控制正文:(一)连铸坯纯净度度与产品质量1、纯净度与质量得关系纯净度就是指钢中非金属夹杂物得数量、形态与分布。
与模铸相比,连铸得工序环节多,浇注时间长,因而夹杂物得来源范围广,组成也较为复杂;夹杂物从结晶器液相穴内上浮比较困难,尤其就是高拉速得小方坯夹杂物更难于排除。
夹杂物得存在破坏了钢基体得连续性与致密性。
大于50μm得大型夹杂物往往伴有裂纹出现,造成连铸坯低倍结构不合格,板材分层,并损坏冷轧钢板得表面等,对钢危害很大。
夹杂物得大小、形态与分布对钢质量得影响也不同,如果夹杂物细小,呈球形,弥散分布,对钢质量得影响比集中存在要小些;当夹杂物大,呈偶然性分布,数量虽少对钢质量得危害也较大。
例如:从深冲钢板冲裂废品得检验中发现,裂纹处存在着100~300μm不规则得CaO-Al2O3与Al2O3得大型夹杂物。
再如,由于连铸坯皮下有Al2O3夹杂物得存在,轧成得汽车薄板表面出现黑线缺陷,导致薄板表面涂层不良。
还有用于包装得镀锡板,除要求高得冷成型性能外,对夹杂物得尺寸与数量也有相应要求。
国外生产厂家指出,对于厚度为0、3mm得薄钢板,在1m2面积内,粒径小于50μm得夹杂物应少于5个,才能达到废品率在0、05%以下,即深冲2000个DI罐,平不到1个废品。
可见减少连铸坯夹杂物数量对提高深冲薄板钢质量得重要性。
对于极细得钢丝(如直径为0、01~0、25mm得轮胎钢丝)与极薄钢板(如厚度为0、025mm得镀锡板)中,其所含夹杂物尺寸得要求就可想而知了。
连铸坯质量控制连铸坯质量控制1. 引言2. 连铸坯质量特点连铸坯的质量特点主要包括以下几个方面：2.1 凝固结构连铸坯是通过冷却凝固过程形成的，其凝固过程直接影响到坯体的凝固结构。
凝固结构的好坏会对后续的加工以及材料性能产生重要影响。
2.2 化学成分均匀性连铸坯的化学成分均匀性是其质量的重要指标之一。
成分不均匀容易导致后续钢材性能不稳定，从而影响到产品的质量。
2.3 表面缺陷由于连铸坯制造过程中的一些不可避免的因素，气体夹杂、氧化皮等，会在坯体表面形成一些缺陷。
这些表面缺陷会对后续产品的外观质量产生负面影响。
2.4 尺寸偏差连铸坯的尺寸偏差是指坯体的实际尺寸与标准尺寸之间的差异。
尺寸偏差会影响到钢材的加工工艺和成形质量。
3. 连铸坯质量控制因素及措施连铸坯质量的影响因素众多，包括原料质量、连铸工艺参数、设备状况等。
针对这些影响因素，可以采取以下控制措施来提高连铸坯的质量：3.1 原料质量控制通过严格控制原料的化学成分和物理性能，确保连铸坯的化学成分均匀性和机械性能达到要求。
3.2 连铸工艺参数控制连铸工艺参数的合理设置对坯体的凝固结构和表面质量具有决定性影响。
需要通过优化连铸工艺参数，如冷却水流量、浇注速度等，来控制连铸坯的质量。
3.3 设备维护与改进连铸设备的状态对连铸坯质量也有重要影响。
定期进行设备维护和检修，及时处理设备故障，可以保证设备处于良好状态，进而提高连铸坯的质量。
3.4 检测手段与技术利用先进的检测手段和技术，如超声波检测、磁力检测等，可以对连铸坯进行质量检测，及时发现问题并采取相应措施。
4.连铸坯质量控制是钢铁生产中至关重要的环节。
通过对连铸坯质量特点的分析和影响因素的控制，可以采取相应的措施来提高连铸坯的质量。
这不仅对于保证下游产品质量，还对于提高工业生产效益和降低资源消耗具有重要意义。
开展连铸坯质量控制工作是必不可少的。
1北京科技大学冶金与生态工程学院蔡开科孙彦辉2012.05连铸坯中心缺陷的控制2目录前言1. 连铸坯中心缺陷概念2. 连铸坯凝固低倍结构3. 铸坯中心缺陷评价4. 连铸坯低倍结构控制5. 连铸工艺优化6. 连铸电磁搅拌技术7. 连铸轻压下技术结语3前言从结晶器拉出来带有液芯的坯壳，在连铸机内边传热、边凝固、边运行而形成很长液相穴的铸坯（少则几米多则十几或二十几米），由于受凝固、传热、传质和工艺的限制，沿液相穴路径常常发生钢水补缩不好，在铸坯完全凝固后，沿铸坯轴向（拉坯方向）某些局部区域常常发现疏松、缩孔和偏析，常称为中心缺陷。
根据钢种和产品用途不同，对连铸坯中心缺陷有严格要求，板坯中心缺陷严重会引起中厚板横向性能尤其是冲击韧性不合格，管线钢抵抗，氢脆（HIC ）裂纹能力恶化。
对于中高碳大方坯轧制棒材或线材产品常常会因中心缺陷严重使大方坯低倍检验不合格而导致产品合格率降低。
因此减轻铸坯中心缺陷至不使产品产生废品，这是提高连铸坯内部质量的一个重要任务。
41 连铸坯中心缺陷概念从结晶器拉出来带有液芯的坯壳，在连铸机内边传热、边凝固、边运行而形成很长液相穴的铸坯（少则几米多则十几或二十几米），由于受凝固、传热、传质和工艺的限制，沿液相穴路径常常发生钢水补缩不好，在铸坯完全凝固后，沿铸坯轴向（拉坯方向）某些局部区域常常发现疏松、缩孔和偏析，常称为中心缺陷。
内部缺陷包括：z 中心疏松z 中心缩孔z 中心宏观偏析z V 形偏析（半宏观偏析）5这些缺陷会对轧制产品，尤其是对中厚板性能带来危害：制对铸坯中心硫化物夹杂物延伸使横向性能变坏； 板材冲击韧性下降造成钢材断裂；中心偏析易形成低温转变产物(马氏体和硫化物)，造成管线钢氢致裂纹（HIC）；高碳钢铸坯中心C、Mn偏析会发生碳化物和马氏体沉淀，引起抗拔脆断；铸坯中心疏松和偏析会引起钢轨呈“S”型断裂； 中心疏松缩孔偏析会使合金钢铸坯低倍检验不合格。
62. 连铸坯凝固低倍结构2.1铸坯低倍结构形成图2-1 铸坯低倍结构连铸坯低倍结构对产品质量有重要影响。
