555简易电子琴电路制作一设计要求与任务1.学习调试电子电路的方法，提高实际动手能力。
2.了解由555定时器构成简易电子琴的电路及原理。
二总体框图、【模块功能】该电路包括按钮开关，定值电阻，555振荡器和扬声器三部分组成，1输入端：由八个按钮开关与各自的定值电阻串联在并联组成输入端2频率产生端：根据定值电阻的不同输入，由555产生不同的信号频率3扬声器端口: 接受信号频率发出特定的频率【设计方案】555定时器本实验采用两个555集成定时器组成简易电子琴。
整个电路由主振荡器，颤音振荡器，扬声器和琴键按钮等部分组成。
主振荡器由555定时器，七个琴键按钮S1~S7，外接电容C1、C2，外接电阻R8以及R1~R7等元件组成，颤音振荡器由555定时器，电容C5及R9、R10等元件组成，颤音振荡器振荡频率较低为64Hz，若将其输出电压U连接到主振荡器555定时器复位端4，则主振荡器输出端出现颤音。
按图接线后闭合不同开关即可令喇叭发出不同频率的声响，从而模拟出电子琴的工作。
三选择器件【实验器材】555定时器是一种中规模集成电路，外形为双列直插8脚结构，体积很小，使用起来方便。
只要在外部配上几个适当的阻容元件，就可以构成史密特触发器、单稳态触发器及自激多谐振荡器等脉冲信号产生与变换电路。
它在波形的产生与变换、测量与控制、定时电路、家用电器、电子玩具、电子乐器等方面有广泛的应用。
多谐振荡器的工作原理多谐振荡器是能产生矩形波的一种自激振荡器电路，由于矩形波中除基波外还含有丰富的高次谐波，故称为多谐振荡器。
多谐振荡器没有稳态，只有两个暂稳态，在自身因素的作用下，电路就在两个暂稳态之间来回转换，故又称它为无稳态电路。
由555定时器构成的多谐振荡器如图1所示，R1，R2和C是外接定时元件，电路中将高电平触发端（6脚）和低电平触发端（2脚）并接后接到R2和C的连接处，将放电端（7脚）接到R1，R2的连接处。
由于接通电源瞬间，电容C来不及充电，电容器两端电压uc为低电平，小于（1/3）Vcc，故高电平触发端与低电平触发端均为低电平，输出uo为高电平，放电管VT截止。
简易电子琴的设计07电气李骁全修贤沈子泳1.方案论证2. 1.1控制模块选择方案方案一：用可控硅制作电子琴，将220V交流电经变压器降压，再经过滤波，整形获得+13.5V直流电压，将单向可控硅SCR和电阻、电容组成驰张振荡器电路。
但该方案制作成本高且复杂。
方案二：采用A T89C52单片机进行控制，但由于AT89C52在属于低档的单片机，已经面临淘汰，且仿真器价格昂贵，故不采用。
方案三：采用ATMEGA16单片机进行控制，实现的功能基本与52的相当，但是16内部存储空间大，使用起来更加方便。
鉴于上述对比与分析，本设计采用方案三。
1.2按键控制选择方案本设计用4*4矩阵按键发出1—7七个音，并分有中音高音，其中有一个按键用于切换歌曲功能按键。
2.系统组成总体框图系统框图3.功能模块介绍3.1音色发生器音色发生器通过74LS93对单片机发出的频率信号进行分频，分别是2、4、、8、16分频，再通过加权电路产生笛、双簧，小号、单簧、风琴的基本乐音。
3.2功放电路功放电路图4．主要程序4.1while(1){if(key_press()){k=key_scan();//Music(Table2);switch(k){case 0x0:{ Music(Table1); }break;case 0x1:{ Music(Table2); }break;case 0x2:{ Music(Table3); }break;case 0x3:{ Music(Table4); }break;case 0x4:{ Music(Table5); }break;case 0x5:{ Music(Table6); }break;case 0x6:{ Music(Table7); }break;case 0x7:{if(count>4){count=0;}else{switch(count){case 0x0:{Music(MusicTable1);break;}case 0x1:{Music(MusicTable2);break;}case 0x2:{Music(MusicTable3);break;}case 0x3:{ Music(MusicTable4);break;}case 0x4: {Music(MusicTable5);break;}}count++;}}break;case 0x8:{ Music(Table8); }break;case 0x9:{ Music(Table9); }break;case 0xA:{ Music(Table10); }break;case 0xB:{ Music(Table11); }break;case 0xC:{ Music(Table12); }break;case 0xE:{ Music(Table13); }break;case 0xF:{ Music(Table14); }break;}}5.总结本设计是我们组经过查资料，认真思考而决定要做的作品。
1. 技术指标 (1)2. 设计方案及其比较 (1)2.1 方案一 (1)2.2 方案二 (3)2.3 方案比较 (6)3. 实现方案 (6)4. 调试过程及结论 (10)5. 心得体会 (16)6. 参考文献 (16)简易电子琴电路的设计1.技术指标设计一个玩具电子琴，设8个琴键，分别代表1、2、3、4、5、6、7、į八个不同音符，每按下一个琴键，扬声器发出一个音符的声音。
演奏时的音量和节拍可以调节。
2.设计方案及其比较2.1 方案一选用RC振荡电路和运算放大器构成简易电子琴电路。
RC振荡电路的具体电路为文氏桥正弦振荡电路。
电路原理图如下图1。
图1 简易电子琴电路原理图其中1C和按键电阻并联，2C和12R串联，两者共同构成RC串并联选频网络。
由于选频网络的相移为零，这样RC串并联选频网络送到运算放大器同相输入端的信号电压与输出电压同相，所以RC反馈网络形成正反馈，满足相位平衡条件，因而可以形成振荡。
由于振荡的能量是电源，激励信号源是电路中的噪声，它的频谱丰富，包含频率成分f；但由于噪声信号极其微弱，在振荡期间应使信号做增幅振荡，为此合理选择电阻使0ω信号就会通过正反馈而使得输出信号不断增大，使输出幅环路增益大于1，这样频率为0度越来越大，最后受电路中非线性元件的限制，使振荡幅度自动稳定下来，电路进入等幅振荡。
频率0f之外的信号由于不满足振荡平衡条件，将不会在输出信号中出现，RC选频网络实现了信号频率的选择功能。
按键电阻的选择：查阅资料得知八个音阶的频率如下表1：表1 八个音阶的频率由于1C的值确定为0.1uF，由公式：fπ2/1=（1）fRC0=并结合表一计算可得电阻阻值分别为（单位：欧姆）：36kR3.1=（2）28R7.k2=（3）23R3.k3=（4）20kR4.4=（5）16kR2.5=（6）k13R1.6=（7）R3.10k7=（8）R1.9k8=（9）通过阻值选择电阻器件。
电路要求不仅能够振荡，而且能够稳幅。
简易电子琴(51单片机)目录简易电子琴(51单片机) (1)目录 (1)摘要 (1)ABSTRACT (1)引言 (1)1 方案论证 (1)1.1原理图 (1)1.2系统板硬件连线 (1)1.3 主要芯片简介 (2)1.3.1 AT89S51简介 (2)1.3.2 LM386 (4)图1-3 LM386内部电路原理图 (4)Fig1-3 LM386 internal circuit diagram (4)1.3.3 LED数码管 (5)2 实现过程 (6)2.1 4X4行列式键盘识别及显示 (6)2.1.1 系统板上硬件连线设计 (7)2.1.2 程序设计内容（1）4×4矩阵键盘识别处理，每个按键有它的行值和列值，行值和列值的组合就是识别这个按键的编码。
矩阵的行线和列线分别通过两并行接口和CPU通信。
每个按键的状态同样需变成数字量“0”和“1”，开关的一端（列线）通过电阻接VCC，而接地是通过程序输出数字“0”实现的。
(8)图2.1.1 行列式键盘电路 (8)Figure 2.1.1 determinant keyboard circuit (8)摘要随着社会的发展进步，音乐逐渐成为我们生活中很重要的一部分，有人曾说喜欢音乐的人不会向恶。
我们都会抽空欣赏世界名曲，作为对精神的洗礼。
本论文设计一个基于单片机的简易电子琴。
我们对于电子琴如何实现其功能，如音色选择、声音强弱控制、节拍器、自动放音功能等等也很好奇。
电子琴是现代电子科技与音乐结合的产物，是一种新型的键盘乐器。
它在现代音乐扮演着重要的角色，单片机具有强大的控制功能和灵活的编程实现特性，它已经溶入现代人们的生活中，成为不可替代的一部分。
本文的主要内容是用AT89S51单片机为核心控制元件，设计一个电子琴。
以单片机作为主控核心，与键盘、扬声器等模块组成核心主控制模块，在主控模块上设有16个按键和扬声器。
本系统运行稳定，其优点是硬件电路简单，软件功能完善，控制系统可靠，性价比较高等，具有一定的实用和参考价值。

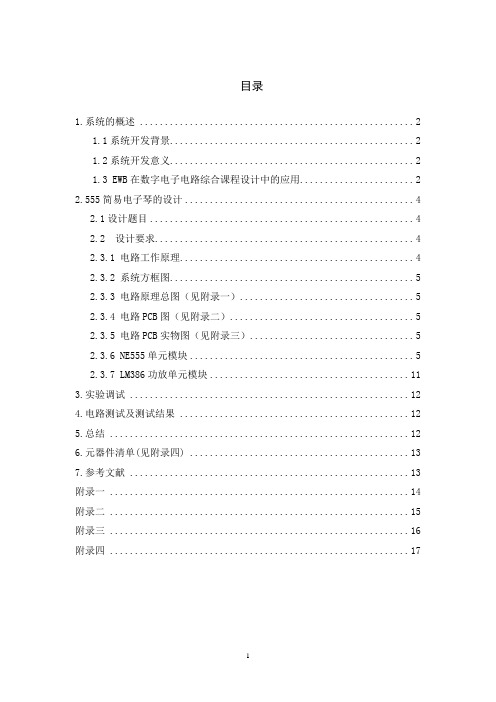

目1.系统的概述 (2)1.1系统开发背景 (2)1.2系统开发意义 (2)1.3 EWB在数字电子电路综合课程设计中的应用 (2)2.555简易电子琴的设计 (4)2.1设计题目 (4)2.2 设计要求 (4)2.3.1 电路工作原理 (4)2.3.2 系统方框图 (5)2.3.3 电路原理总图（见附录一） (5)2.3.4 电路PCB图（见附录二） (5)2.3.5 电路PCB实物图（见附录三） (5)2.3.6 NE555单元模块 (5)2.3.7 LM386功放单元模块 (11)3.实验调试 (12)4.电路测试及测试结果 (12)5.总结 (12)6.元器件清单(见附录四) (13)7.参考文献 (13)附录一 (14)附录二 (15)附录三 (16)附录四 (17)1.系统的概述1.1系统开发背景随着电子技术的不断发展，模拟电子技术的缺点和局限性越发明显，模拟电子技术的不稳定性、易干扰性等大大限制了其应用，且有阻碍电子技术发展的趋势。
19世纪兴起的数字电路以其先天的便捷、稳定的优点在现代电子技术电路中占有越来越重要的地位。
数字电路与模拟电路相比有显而易见的稳定性。
近年来，数字电路又有了巨大的发展。
可编程逻辑器件（PAL、GAL等）的发展和普及最终使IC的设计面向了用户（这是模拟电路无法做到的），而这毫无疑问会给用户带来巨大的便捷，从而奠定它在电子电路中的对位。
随着集成技术的进一步提高，各种新技术的出现和应用，人类历史横跨数码时代向更进一步发展已出现在各大型相关企业的宏伟蓝图中。
新世纪里谁掌握了新技术谁就得到了获胜的资本，也仅仅是资本而矣。
新世纪里电子行业的发展速度令人窒息，闻名的摩尔定律更把许多人威吓在门外。
1.2系统开发意义555简易电子琴是一种用数字电路技术实现数字显示装置，与机械式数字显示装置相比具有更高的准确性和直观性，且无机械装置，具有更更长的使用寿命，因此得到了广泛的使用。
总体概述本设计采用AT89S52单片机作为整个系统的控制核心，具有:音乐琴, 电子钟, LED阵列扫描显示, 液晶字符显示, 循环彩灯五个模块。
音乐琴采用4X4矩阵键盘为输入键盘,共有十六个基本音, 并与其他功能组合, 具有一定的实用性与趣味性, 较好的完成题目要求。
关键词：单片机矩阵键盘频率。
一、音乐琴系统。
1. 电路原理图2．系统板硬件连线1．把“单片机系统”区域中的P1.0 端口用导线连接到“音频放大模块”区域中的SPK IN 端口上；2．把“单片机系统“区域中的P3.0 －P3.7 端口用8 芯排线连接到“ 4X4 行列式键盘”区域中的C1 －C4 R1 －R4 端口上；3．相关程序内容音乐产生的方法；一首音乐是许多不同的音阶组成的，而每个音阶对应着不同的频率，这样我们就可以利用不同的频率的组合，即可构成我们所想要的音乐了，当然对于单片机来产生不同的频率非常方便，我们可以利用单片机的定时/ 计数器T0 来产生这样方波频率信号，因此，我们只要把一首歌曲的音阶对应频率关系弄正确即可。
现在以单片机12MHZ 晶振为例，例出高中低音符与单片机计数T0 相关的计数值如下表所示下面我们要为这个音符建立一个表格，有助于单片机通过查表的方式来获得相应的数据低音0 －19 之间，中音在20 －39 之间，高音在40 －59 之间TABLE: DW 0,63628,63835,64021,64103,64260,64400,64524,0,0DW 0,63731,63928,0,64185,64331,64463,0,0,0DW 0,64580,64684,64777,64820,64898,64968,65030,0,0DW 0,64633,64732,0,64860,64934,64994,0,0,0DW 0,65058,65110,65157,65178,65217,65252,65283,0,0DW 0,65085,65134,0,65198,65235,65268,0,0,0DW 02 、音乐的音拍，一个节拍为单位（C 调）对于不同的曲调我们也可以用单片机的另外一个定时/ 计数器来完成。
1. 技术指标 (1)2. 设计方案及其比较 (1)2.1 方案一 (1)2.2 方案二 (3)2.3 方案比较 (6)3. 实现方案 (6)4. 调试过程及结论 (10)5. 心得体会 (16)6. 参考文献 (16)简易电子琴电路的设计1.技术指标设计一个玩具电子琴，设8个琴键，分别代表1、2、3、4、5、6、7、į八个不同音符，每按下一个琴键，扬声器发出一个音符的声音。
演奏时的音量和节拍可以调节。
2.设计方案及其比较2.1 方案一选用RC振荡电路和运算放大器构成简易电子琴电路。
RC振荡电路的具体电路为文氏桥正弦振荡电路。
电路原理图如下图1。
图1 简易电子琴电路原理图其中1C和按键电阻并联，2C和12R串联，两者共同构成RC串并联选频网络。
由于选频网络的相移为零，这样RC串并联选频网络送到运算放大器同相输入端的信号电压与输出电压同相，所以RC反馈网络形成正反馈，满足相位平衡条件，因而可以形成振荡。
由于振荡的能量是电源，激励信号源是电路中的噪声，它的频谱丰富，包含频率成分f；但由于噪声信号极其微弱，在振荡期间应使信号做增幅振荡，为此合理选择电阻使0ω信号就会通过正反馈而使得输出信号不断增大，使输出幅环路增益大于1，这样频率为0度越来越大，最后受电路中非线性元件的限制，使振荡幅度自动稳定下来，电路进入等幅振荡。
频率0f之外的信号由于不满足振荡平衡条件，将不会在输出信号中出现，RC选频网络实现了信号频率的选择功能。
按键电阻的选择：查阅资料得知八个音阶的频率如下表1：表1 八个音阶的频率由于1C的值确定为0.1uF，由公式：fπ2/1=（1）fRC0=并结合表一计算可得电阻阻值分别为（单位：欧姆）：36kR3.1=（2）28R7.k2=（3）23R3.k3=（4）20kR4.4=（5）16kR2.5=（6）k13R1.6=（7）R3.10k7=（8）R1.9k8=（9）通过阻值选择电阻器件。
电路要求不仅能够振荡，而且能够稳幅。
功能指标设计一个简易电子琴。
（1）用喇叭发1、2、3、4、5、6、7、ⅰ。
（2）要求按下按键发声，松开延时一段时间停止。
（3）中间再按别的键则发另一音调的声音。
（4）键盘输入功能。
（5）按键同时对应指示灯点亮，按键结束，指示灯熄灭。
电路说明介绍了用单片机设计微型电子琴的方法。
给出了电路、程序框图及程序。
本设计包括单片机学习的外设，如LED灯、独立键盘、矩阵键盘、蜂鸣器等。
文章版权归原作者所有，严禁转载！电子琴1．实验任务（1．由4X4 组成16 个按钮矩阵，设计成16 个音。
（2．可随意弹奏想要表达的音乐。
2．电路原理图3．系统板硬件连线（1．把“单片机系统”区域中的P1.0 端口用导线连接到“音频放大模块”区域中的SPK IN 端口上；（2．把“单片机系统“区域中的P3.0－P3.7 端口用8 芯排线连接到“4X4 行列式键盘”区域中的C1－C4 R1－R4 端口上；4．相关程序内容（1． 4X4 行列式键盘识别；（2．音乐产生的方法；一首音乐是许多不同的音阶组成的，而每个音阶对应着不同的频率，这样我们就可以利用不同的频率的组合，即可构成我们所想要的音乐了，当然对于单片机来产生不同的频率非常方便，我们可以利用单片机的定时/计数器T0 来产生这样方波频率信号，因此，我们只要把一首歌曲的音阶对应频率关系弄正确即可。
现在以单片机12MHZ 晶振为例，例出高中低音符与单片机计数T0 相关的计数值如下表所示音符频率（HZ）简谱码（ T 值）音符频率（HZ）简谱码（ T 值）低1 DO 262 63628 # 4 FA# 740 64860#1 DO# 277 63731 中5 SO 784 64898低2 RE 294 63835 # 5 SO# 831 64934#2 RE# 311 63928 中6 LA 880 64968低3 M 330 64021 # 6 932 64994低4 FA 349 64103 中7 SI 988 65030# 4 FA# 370 64185 高1 DO 1046 65058低5 SO 392 64260 # 1 DO# 1109 65085# 5 SO# 415 64331 高2 RE 1175 65110低6 LA 440 64400 # 2 RE# 1245 65134# 6 466 64463 高3 M 1318 65157低7 SI 494 64524 高4 FA 1397 65178中1 DO 523 64580 # 4 FA# 1480 65198# 1 DO# 554 64633 高5 SO 1568 65217中2 RE 587 64684 # 5 SO# 1661 65235# 2 RE# 622 64732 高6 LA 1760 65252中3 M 659 64777 # 6 1865 65268中4 FA 698 64820 高7 SI 1967 65283下面我们要为这个音符建立一个表格，有助于单片机通过查表的方式来获得相应的数据低音0－19 之间，中音在20－39 之间，高音在40－59 之间TABLE: DW 0,63628,63835,64021,64103,64260,64400,64524,0,0DW 0,63731,63928,0,64185,64331,64463,0,0,0DW 0,64580,64684,64777,64820,64898,64968,65030,0,0DW 0,64633,64732,0,64860,64934,64994,0,0,0DW 0,65058,65110,65157,65178,65217,65252,65283,0,0DW 0,65085,65134,0,65198,65235,65268,0,0,0DW 02、音乐的音拍，一个节拍为单位（C 调）曲调值DELAY 曲调值DELAY调4/4 125ms 调4/4 62ms调3/4 187ms 调3/4 94ms调2/4 250ms 调2/4 125ms对于不同的曲调我们也可以用单片机的另外一个定时/计数器来完成。
简易电子琴（51单片机）目录简易电子琴（51单片机） (1)目录 (1)摘要 (1)ABSTRACT ..............................................................................1方案论证1.1原理图 (1)1.2系统板硬件连线 (1)1.3主要芯片简介 (2)1.3.1AT89S51 简介 (2)1.3.2LM386 (4)图1-3 LM386内部电路原理图 (4)Fig1-3 LM386 internal circuit diagram (4)1.3.3LED 数码管 (5)2实现过程 (6)2.1 4X4行列式键盘识别及显示 (6)2.1.1系统板上硬件连线设计 (7)2.1.2程序设计内容（1）4X4矩阵键盘识别处理，每个按键有它的行值和列值，行值和列值的组合就是识别这个按键的编码。
矩阵的行线和列线分别通过两并行接口和CPU通信。
每个按键的状态同样需变成数字量“0和“1；开关的一端（列线）通过电阻接VCC，而接地是通过程序输出数字“0实现的。
(8)图2.1.1 行列式键盘电路 (8)Figure 2.1.1 determ inant keyboard circuit (8)摘要随着社会的发展进步，音乐逐渐成为我们生活中很重要的一部分，有人曾说喜欢音乐的人不会向恶。
我们都会抽空欣赏世界名曲，作为对精神的洗礼。
本论文设计一个基于单片机的简易电子琴。
我们对于电子琴如何实现其功能，如音色选择、声音强弱控制、节拍器、自动放音功能等等也很好奇。
电子琴是现代电子科技与音乐结合的产物，是一种新型的键盘乐器。
它在现代音乐扮演着重要的角色，单片机具有强大的控制功能和灵活的编程实现特性，它已经溶入现代人们的生活中，成为不可替代的一部分。
本文的主要内容是用 AT89S51单片机为核心控制元件，设计一个电子琴。
以单片机作为主控核心，与键盘、扬声器等模块组成核心主控制模块，在主控模块上设有 16 个按键和扬声器。
