MASTERCAM加工练习资料

目录第一部分Mastercam随堂讲义第1章Mastercam概论1.1 Mastercam屏幕界面1.2 建立绘图构图面和刀具面，设置视角1.3 鼠标按键的作用第2章二维零件绘图2.1 直线的构建2.2 圆/圆弧的构建2.3 倒圆角2.4 修剪延伸2.5 倒角2.6 画出二维零件拨叉图2.7 画出二维零件弯头图2.8 画出二维零件轮毂图2.9 旋钮模型3D线框图2.10 练习总结第3章曲面零件造型3.1 牵引曲面（Draft）3.2 直纹曲面（Ruled）3.3 举升曲面（Loft）3.4 旋转曲面（Revloved）3.5 扫描曲面（Sweep）3.6 昆氏曲面（Coons）3.7 曲面倒圆角3.8 曲面修整3.9 练习总结第4章实体零件造型4.1 挤出实体（Extrude）4.2 旋转实体（Revolve）4.3 扫掠实体（Sweep）4.4 举升实体（Loft）4.5 实体倒圆角4.6 实体倒角4.7 练习总结第5章数控编程技术5.1 数控编程的基本过程5.2 顺铣和逆铣的特点及选用原则5-3 刀具的选择和刀具使用参数的设定5.4 加工方法与特点5.5 二维刀路策略5.6 三维曲面粗加工5.7 三维曲面精加工第二部分UG编程随堂讲义第1章UG NX5 CAM基础1．1 UG NX CAM简介1．2 进入加工模块1．3 NX5 加工模块的工作界面第2章UG NX编程入门2．1 初始设置2．2 型腔铣的子类型2．3 平面铣的子类型2．4 钻孔加工的子类型2．5 固定轴曲面轮廓铣第3章常用刀具第4章实加工所遇问题分析第5章UG加工参数预设置第6章UG后处理（UG POST）6-1 UG NX的后处理器配置及后处理示例6-2 Post Builder第一部分Mastercma 随堂讲义第1章MasterCAM概论MasterCAM9.1版CAD/CAM软件是美国CNC Software Inc 推出的比较成熟的一个版本。

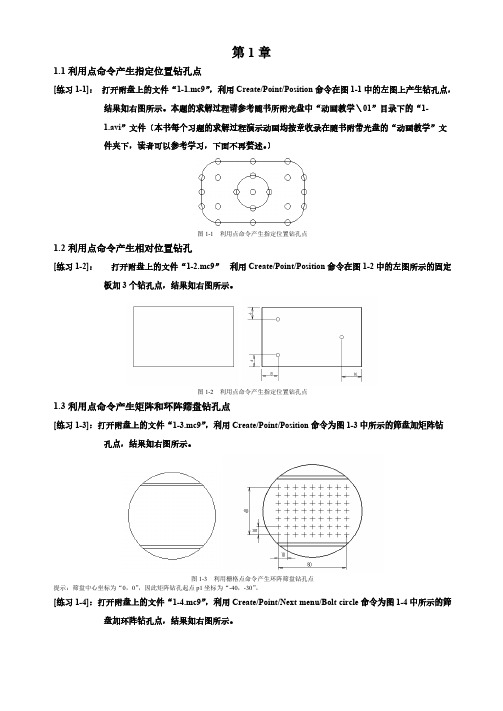

第1章1.1利用点命令产生指定位置钻孔点[练习1-1]：打开附盘上的文件“1-1.mc9”，利用Create/Point/Position命令在图1-1中的左图上产生钻孔点，结果如右图所示。

本题的求解过程请参考随书所附光盘中“动画教学＼01”目录下的“1-1.avi”文件〔本书每个习题的求解过程演示动画均按章收录在随书附带光盘的“动画教学”文件夹下，读者可以参考学习，下面不再赘述。

〕图1-1 利用点命令产生指定位置钻孔点1.2利用点命令产生相对位置钻孔[练习1-2]：打开附盘上的文件“1-2.mc9”利用Create/Point/Position命令在图1-2中的左图所示的固定板加3个钻孔点，结果如右图所示。

图1-2 利用点命令产生指定位置钻孔点1.3利用点命令产生矩阵和环阵筛盘钻孔点[练习1-3]：打开附盘上的文件“1-3.mc9”，利用Create/Point/Position命令为图1-3中所示的筛盘加矩阵钻孔点，结果如右图所示。

图1-3 利用栅格点命令产生环阵筛盘钻孔点提示：筛盘中心坐标为“0，0”，因此矩阵钻孔起点p1坐标为“-40，-30”。

[练习1-4]：打开附盘上的文件“1-4.mc9”，利用Create/Point/Next menu/Bolt circle命令为图1-4中所示的筛盘加环阵钻孔点，结果如右图所示。

图1-4 利用圆周点命令产生矩阵筛盘钻孔点1.4利用水平线和垂直线绘制图形[练习1-5]：利用水平线和垂直线命令结合输入点坐标的方式绘制如图1-5所示图形。

图1-5 利用水平线和垂直线绘制图形1.5利用极坐标线绘制图形[练习1-6]：利用Create/Line/Polar命令绘制如图1-6所示图形。

图1-6 利用极坐标线绘制图形1.6利用切线绘制图形[练习1-7]：打开附盘上的文件“1-7.mc9”，利用Create/Line/Tangent/2arcs命令将图1-7中的左图改为右图。

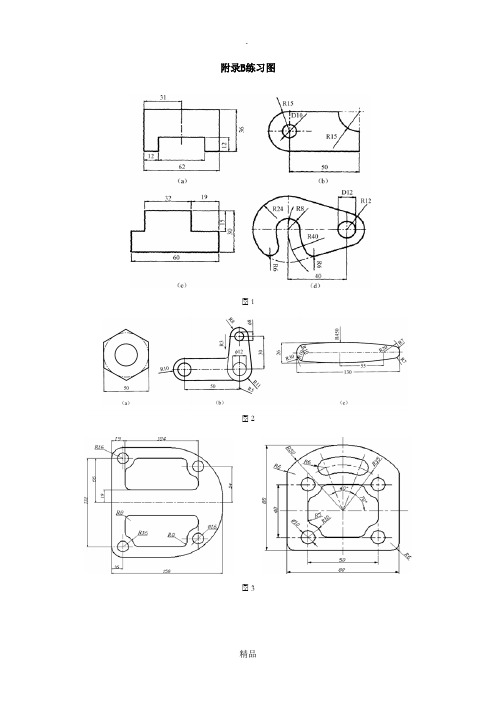

附录B练习图图1图2图3图4图5图6 图7图8 图9图10图11图12 图13图14 图15 图16图17 图18 图19图20图21 图22图23图24 图25图26 图27图28 图29图30三维框架图例图1 图2 图3图4 图5图6图7 图8图9 图10图11 图12图13 图14图15 图16图17 图18图19图20a 图20b图21图22图23图24图25三维实体 图2图 1图4图 3图 5图6图7图8图9图10图11图12 4010015°12SR185050φ50φ20φ30107080504-φ104-R10图14图15图16图17图18图19图20图21CAM加工实例：图1图2 图3图4图5图6图7a 图7b 配合件：图8图8 a图8 b图9图102-SR2.5图11三维曲面实体加工实例：（加工工艺安排）图12-3-2图12图1352080545.237R 1.38R 4.2R 8R 1.38S R 78R 81R2.41:15此面可与毛坯连体图14图15图16A-AA图17图18图19如有侵权请联系告知删除，感谢你们的配合！.如有侵权请联系告知删除，感谢你们的配合！精品。

第1次课初识MasterCAM，二维项目图例绘制１
一、教学目的
1、了解MasterCAM的运行环境
2、熟悉MasterCAM的工作界面
3、能够绘制电子课件中的二维项目图例1。

二、实训环境
PC机、MasterCAM软件
三、教学内容
1、软件介绍：版本、功能模块、MasterCAM的启动和退出
2、MasterCAM的工作界面认识
打开想要的工具栏方法：设置settings－－toolbar states
自动存盘方法：设置settings－－configuration--files---autosave
坐标轴显示：F9
图形缩放：鼠标中间滚轮
移动图形：键盘上下左右键
删除图素：选中图素后按Delete键或使用橡皮擦工具
3、使用直线、矩形、单体补正、一个和两个修剪、圆、多边形和椭圆功能
绘制二维项目图例1
4、使用圆、多边形和圆弧功能绘制二维项目图例2
四、实训步骤
1、启动
方法一：从开始菜单进入，找到程序
方法二：从桌面上的快捷方式图标启动
方法三：打开已有的文件
2、界面认识
3、简单二维实例的制作
五、关闭保存文件、
退
出系统方法一：文件---关闭
方法二：标题栏上控制图标。

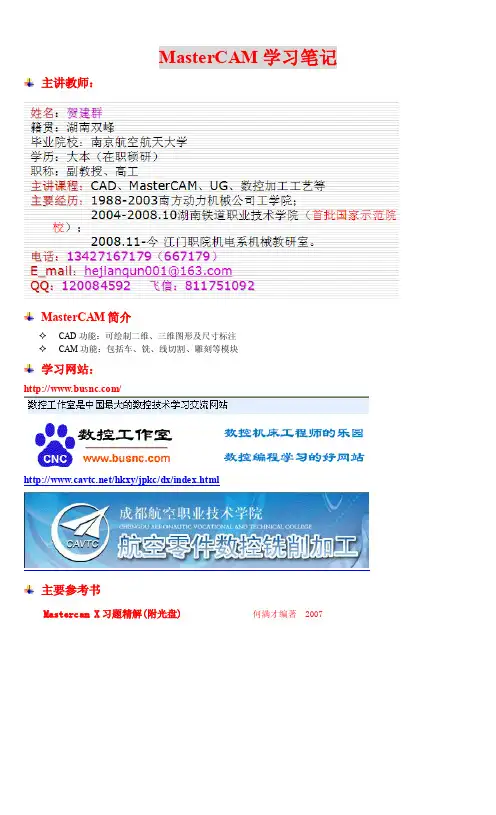

MasterCAM学习笔记主讲教师：MasterCAM简介✧CAD功能：可绘制二维、三维图形及尺寸标注✧CAM功能：包括车、铣、线切割、雕刻等模块学习网站：//hkxy/jpkc/dx/index.html主要参考书Mastercam X习题精解(附光盘)何满才编著 2007自动存档：系统配置——文件——自动存档文件另存：文件转换：若CAD图形是实体模型，需打碎一次成面，再打碎一次成线和圆弧才能转换。

设计（Design）车削（Lathe）铣削（Mill）文字雕刻（Engrave）：可用较小的平底刀进行粗加工，再用雕刻刀（锥度刀）进行精加工。

一般来说雕刻刀具需要操机人员利用专用磨刀机根据加工需要磨制。

雕刻加工用高速雕铣机进行加工效果会比较好。

浮雕:1.浮雕—新建浮雕底部曲面—从浮雕图像新建底部曲面2.由激活的浮雕底部曲面创建MasterCAM曲面，公差：0.01木雕（Router）：数控木雕刻线切割（Wire）后处理:1.文件名：FANUC系统采用Oxxxx（四位数字）SIEMENS SINUMERIK系统采用%_N_xxxxx(数字或字母)_MPF2.程序说明：一般可以删除3.零点偏移：采用G54对刀时，要有G54采用G92对刀时，应删除G544.第四轴：没有带第四轴时，应删除（如A0.）5.长度补偿：一般用于加工中心，数控铣床应删除6.圆弧半径R：SINUMERIK系统中“R”应改为“CR=”宇龙仿真:数控加工仿真系统使用手册1.FANUC系统系列使用手册/skjgsx/pic/upfile/1285697735.pdf 2.华中数控系统使用手册/pic/5.pdf工件形状：孔的加工：孔加工循环：孔加工固定循环指令车螺纹时主轴转速圆杆直径一般套螺纹前圆杆直径略小于螺杆直径！D=d-0.13P脆性材料D=d-(0.08~0.1)P韧性材料D=d-(0.12~0.18)P首先，因为螺纹公差，外螺纹实际大径尺寸都是小于螺纹理论大径的！其次，板牙套螺纹过程中材料受到挤压力会向大径方向延伸！螺纹底孔：螺纹底孔通常不等于螺纹小径！理论上：螺纹小径=大径-1.08螺距或通过查表确定螺纹底孔也可以通过查表确定！刀具及切削用量：进给速度一般设定为：300~600mm/min刚度允许情况下切削深度等于加工余量，留0.2~0.5mm精加工余量切削速度：高速钢（3~16mm铣刀）主轴转速500~1800r/min硬质合金铣刀主轴转速1500~3000 r/min背吃刀量粗车：8—10mm半精车：0.5—5mm精车：0.2—1.5mm精车：常取0.1—0.5mm进给量：粗车：0.3—0.8mm/r精车：0.1—0.3 mm/r切断：0.05—2 mm/r一般粗车直径余量：1.5~4，半精车直径余量：0.5~2.5，精车直径余量: 0.2~1.0，一、车端面S550rpm F0.5mm/r二、钻中心孔Vc=8-15m/min，钻直径6.3的中心孔：S600rpm F0.12mm/r三、钻孔Vc=20m/min，钻直径10的孔：S600rpm F0.2mm/r钻直径20的孔：S400rpm F0.25mm/r钻直径30的孔：S200rpm F0.3mm/r四、外圆粗车：S275rpm F0.5mm/r五、粗镗内孔：S550rpm F0.5mm/r六、精车外圆：S550rpm F0.2mm/r七、精镗内孔：S550rpm F0.2mm/r八、切槽、切断：S302rpm F0.1mm/r九、车螺纹：S200rpm Fxxxmm/r切削用量的选择自动计算转速、进给率：（与刀具、工件材料有关）数控车床可以利用截断切槽，但是注意刀角半径补偿B刀补、C刀补：B刀补：各段刀具中心轨迹之间采用圆弧连接，加工内轮廓时易出现干涉和过切C刀补：直接求出刀具中心轨迹交点的刀具半径补偿方法高度设置：参考点没有返回参考点功能就不能建立机床坐标系，但是没有返回参考点功能并不代表机床不能用，只是不能建立机床坐标系，但可以建立工件坐标系。

程•MasterCAM软件简介与安装•二维图形绘制与编辑•三维实体建模与曲面设计•数控编程基础与操作指南目•模拟仿真与加工过程优化•常见问题解答与技巧分享录MasterCAM软件简介与安装MasterCAM功能特点全面的CAD/CAM功能丰富的加工策略高效的刀具路径生成强大的模拟与验证功能系统要求与兼容性操作系统MasterCAM支持Windows操作系统，建议使用64位系统以获得更好的性能和稳定性。

硬件要求软件对计算机硬件有一定要求，建议配置较高性能的CPU、显卡和内存，以保证软件运行流畅。

兼容性MasterCAM可以与其他CAD/CAM软件进行数据交换和共享，如SolidWorks、AutoCAD等，方便用户在不同软件之间进行数据转换和协作。

软件安装步骤及注意事项下载软件安装包从官方网站或授权渠道下载MasterCAM的安装包，确保软件的完整性和安全性。

安装前准备关闭杀毒软件和其他安全软件，避免安装过程中被误杀或阻止。

同时备份重要数据以防万一。

执行安装程序双击安装包中的可执行文件，按照提示完成软件的安装过程。

注意选择正确的安装路径和组件。

破解或激活软件如果需要破解或激活软件，请按照相关说明进行操作。

注意遵守法律法规和道德规范，不要使用非法手段获取软件授权。

界面布局与基本操作界面布局基本操作视图控制图层管理二维图形绘制与编辑基本图形元素绘制方法直线、圆弧和圆的绘制01矩形和正多边形的绘制02样条曲线和曲线的绘制031 2 3图形的选择、移动、旋转和缩放图形的修剪和延伸图形的镜像和阵列图形编辑技巧尺寸标注和文本添加尺寸标注的类型和设置文本的添加和编辑标注和文本的样式管理二维零件图的绘制装配图的绘制工程图的绘制030201典型实例练习三维实体建模与曲面设计三维实体建模基础概念实体与曲面的区别三维坐标系的理解实体是具有质量、体积和边界的物体，而曲面则是实体的表面。

在MasterCAM同的建模方法和工具。

CAD/CAM训练图册 主编：姚斌 李少文

陕航院陕飞技校数控教研组 前言

我国正处于先进制造技术发展时期，航天、航空、机械、汽车、轻工业等都需要先进技术的支持，先进制造技术离不开计算机辅助设计和计算机辅助制造的支持，而作为技校学生也需要掌握这些技术。

在技校学生学习CAD/CAM的软件时，原来使用机械制图习题集作为练习，由于大部分图形没有标注尺寸，或者不符合软件的作图方法。急需要有针对形的训练图册。

陕飞技校数控教研组在学校领导的关心和支持下，在姚斌、李少文、董黎平、邹虎等老师的共同努力下，于2006年编制了本图册。并经过2007年第一学期部分学生的试用，取得了良好的培训效果。 本图册适合Mastercam和AutoCAD时练习之用，也适合其它CAD/CAM软件练习之用。

（本图册仅供陕飞技校学生使用，不得翻印） 第一部分 平面绘图练习 练习1、绘点并连接成直线：

练习2：在圆周上画均布点并画图： 练习3：用极坐标方式画下图 练习4：用极坐标方式画下图

练习5：用倒角和垂线命令画下图 练习6：使用椭圆命令画下图 练习7：画多边形

练习8：使用镜像命令画下图 练习9：使用OFFSET（单体补正）画图1-9 练习10：使用OFFSET（单体补正）画图1-10 练习11：使用OFFSET（单体补正）画图1-11

练习12：使用移动或阵列画图1-12 练习13： 练习14： 练习15： 练习16： 练习17 练习18： 练习19：练习画剖面线 练习20： 练习21： 练习22： 练习23: 练习24 练习25： 练习26： 练习27： 练习28： 练习29： 练习30： 练习31： 练习32： 练习33： 练习34： 练习35：

练习36： 练习37 练习38：

第二部分 工程图及立体图 练习39：练习绘制图框及标题栏 练习40： 练习41: 练习42： 练习43： 练习44: 把下列轴测图画成三视图 练习45：

实训10 三角烟灰缸铣削加工一、实训目的：（1）掌握设置工件坐标原点操作方法；（2）掌握实体加工范围指定方法；（3）掌握曲面刀具路径方法的应用及参数设置；（4）能运用常用的曲面刀具路径加工实体零件模型。

二、实训任务：如图10-1所示烟灰缸零件示意图，运用MasterCAM三维铣削加工方法编制刀具路径。

图10-1 三角烟灰缸零件（第三视角）三、实例步骤：1．启动MasterCAM软件双击MasterCAM软件的启动图标X3，MasterCAM软件进行系统初始化，并显示版本标识，初始化完成后进入MasterCAM软件操作界面。

2．打开零件图形选择“文件”菜单“打开”命令，弹出“打开”对话框，选择保存的三角烟灰缸实体图形文档，单击“√”打开按钮将零件图形调入MasterCAM窗口中。

3．设置工件坐标系原点1）移动光标指向次菜单区中的“层别”按钮，单击按钮后弹出“层别管理”对话框，在“层别号码”文本框中输入6并按回车键，系统设置图层6为当前工作层。

2）在工具栏中单击“画边界盒”按钮，如图10-2所示，弹出“边界盒选项”对话框。

默认选择“所有图素”，在绘图区中绘制出包裹所有图素的立方体线框，如图10-3所示。

图10-2 “画边界盒”按钮图10-3 实体的边界盒3）在工具栏中单击“绘制任意线”按钮，拾取边界盒顶面矩形的对角点，绘制一条对角线，如图10-4所示。

指定此对角线段的中点为工件坐标系的原点。

注意：MasterCAM编制程序时默认以系统的坐标系为编程基准（按F9键显示的坐标系），因此，用户指定的工件坐标系需与系统的坐标系位置一致。

在此将指定到对角线中点的工件坐标原点移动到系统原点上。

图10-4 绘制对角线4）在工具栏中单击“平移”按钮，系统提示“平移：选取图素去平移”，在绘图区中窗选拾取所有图素，单击选取栏“结束选择”按钮确定。

系统弹出“平移”对话框。

5）在“平移”对话框中选择“移动”，并使用“从一点到另一点”方式，单击“选择起始点”按钮，系统切换进入绘图区中，并提示“选取平移起点”，用光标拾取对角线中点，系统继续提示“选取平移终点”，拾取系统的原点，系统根据此两点的距离和方向将全部图素进行移动，并切换返回“平移”对话框中。

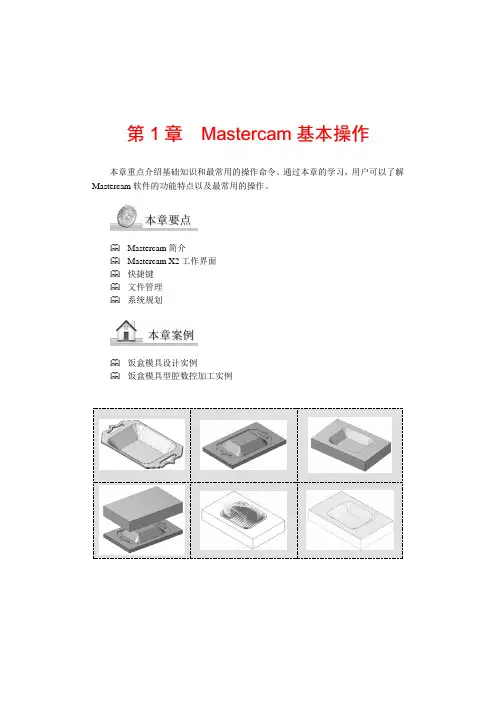

第1章M a s t e r c a m基本操作本章重点介绍基础知识和最常用的操作命令。

通过本章的学习，用户可以了解Mastercam软件的功能特点以及最常用的操作。

本章要点Mastercam简介Mastercam X2工作界面快捷键文件管理系统规划本章案例饭盒模具设计实例饭盒模具型腔数控加工实例M a s t e r c a mX 2 中文版快速提高 轻松上手M a s t e r c a m X 2模具加工实例图解2TLong Books腾龙图书1.1 Mastercam 简介Mastercam 软件是美国CNC_Software 有限公司开发的产品。

在国内外CAD/CAM 领域，Mastercam 是微机平台上装机量最多、应用最广泛的软件，成为CAD/CAM 系统的行业标准。

Mastercam 软件是最经济有效的CAD/CAM 软件系统，包括美国在内的各工业大国皆一致采用本系统，作为设计、加工制造的标准。

Mastercam 为全球PC 级CAM ，全球销售量第一名，是工业界及学校广泛采用的CAD/CAM 系统。

Mastercam 具有强大、稳定、快速的功能，使用户不论是在设计制图上，或是CNC 铣床、车床和线切割等加工上，都能获得最佳的成果，而且Mastercam 是一套兼容于PC 平台下，配合Microsoft Windows 操作系统，且支持中文操作，让用户在软件操作上更能无往不利。

Mastercam 是一套全方位服务于制造业的软件，包括铣削、车削、实体、木雕、浮雕、线切割六大模块。

铣削功能模块用于生成铣削加工刀具路径，车削功能模块用于生成车削加工刀具路径，实体功能模块用于创建二维及三维工程图形，木雕功能模块用于木雕刀具路径，浮雕功能模块用于创建浮雕刀具路径，线切割功能模块用于创建电火花切割刀具路径。

本节重点介绍铣削模块以及结合实体模块设计模具两方面知识。

1.1.1 实体模块简介实体模块的主要功能及特点如下：● 具有完整的曲线曲面建模功能，建立2D 、3D 几何模型十分方便。
