MasterCAM 后置处理设置方法详细说明

MasterCAM X版本后置处理及其修改方法详细说明mastercam系统配置的是适应单一类型控制系统的通用后置处理，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。

mastercam系统默认发那科后置处理文件的扩展名为pst，称为pst文件。

（一般该文件在共享文档\shared mcamx5\MILL\Posts\MPFAN.pst）根据本人多年使用经验，初次安装后后处理有以下几点要修改。

（1）默认后处理去掉第四轴A0的输出用记事本或任意文本编辑器打开MPFAN.pst，然后搜索Rotary Axis Settings，找到rot_on_x:1#SET_BY_MD Default Rotary Axis Orientation#0=Off,1=About X,2=About Y,3=About Z改成rot_on_x:0#SET_BY_MD Default Rotary Axis Orientation#0=Off,1=About X,2=About Y,3=About Z就可以关闭四轴，没有A0输出。

（2）去掉程序开头的注释输出用记事本或任意文本编辑器打开MPFAN.pst，然后搜索"%"，找到"%",e$sav_spc=spaces$spaces$=0中间略掉spaces$=sav_spc改成"%",e$sav_spc=spaces$spaces$=0*progno$,sopen_prn,sprogname$,sclose_prn,e$#sopen_prn,"PROGRAM NAME-",sprogname$,sclose_prn,e$#sopen_prn,"DATE=DD-MM-YY-",date$,"TIME=HH:MM-",time$, sclose_prn,e$#Date and time output Ex.12-02-0515:52#sopen_prn,"DATE-",month$,"-",day$,"-",year$,sclose_prn,e$#Date output as month,day,year-Ex.02-12-05#sopen_prn,"DATE-",*smonth,"",day$,"",*year2,sclose_prn, e$#Date output as month,day,year-Ex.Feb.122005#sopen_prn,"TIME-",time$,sclose_prn,e$#24hour time output-Ex.15:52#sopen_prn,"TIME-",ptime sclose_prn,e$#12hour time output 3:52PMspathnc$=ucase(spathnc$)smcname$=ucase(smcname$)stck_matl$=ucase(stck_matl$)snamenc$=ucase(snamenc$)#sopen_prn,"MCX FILE-",*smcpath$,*smcname$,*smcext$, sclose_prn,e$#sopen_prn,"NC FILE-",*spathnc$,*snamenc$,*sextnc$, sclose_prn,e$#sopen_prn,"MATERIAL-",*stck_matl$,sclose_prn,e$spaces$=sav_spc在不需要的前面加#，就可以去掉注释的输出。

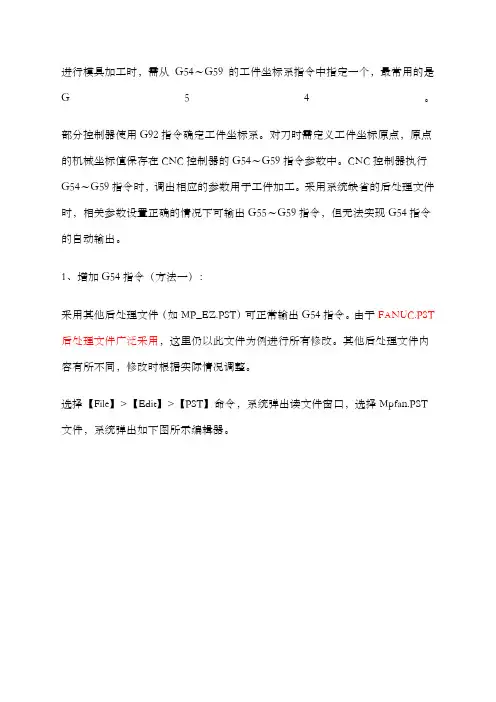

进行模具加工时，需从G54～G59的工件坐标系指令中指定一个，最常用的是G54。

部分控制器使用G92指令确定工件坐标系。

对刀时需定义工件坐标原点，原点的机械坐标值保存在CNC控制器的G54～G59指令参数中。

CNC控制器执行G54～G59指令时，调出相应的参数用于工件加工。

采用系统缺省的后处理文件时，相关参数设置正确的情况下可输出G55～G59指令，但无法实现G54指令的自动输出。

1、增加G54指令（方法一）：采用其他后处理文件（如MP_EZ.PST）可正常输出G54指令。

由于FANUC.PST 后处理文件广泛采用，这里仍以此文件为例进行所有修改。

其他后处理文件内容有所不同，修改时根据实际情况调整。

选择【File】>【Edit】>【PST】命令，系统弹出读文件窗口，选择Mpfan.PST 文件，系统弹出如下图所示编辑器。

单击"查找"按钮，系统弹出查找对话框，输入“G49”，如下图所示：单击FINDNEXT按钮，查找结果所在行为：pbld,n,*sgcode,*sgplane,"G40","G49","G80",*sgabsinc,e插入G54指令到当前行，将其修改为：pbld,n,*sgcode,*sgplane,"G40","G49","G80",*sgabsinc,"G54"，e输出的NC文件修改前对应位置指令为：N102G0G17G40G49G80G90修改后变为：N102G0G17G40G49G80G90G54查找当前行的上一行：pbld,n,*smetric,e将其整行删除，或加上“＃”成为注释行：＃pbld,n,*smetric,e修改后G21指令不再出现，某些控制器可不用此指令。

注意修改时保持格式一致。

G21指令为选择公制单位输入，对应的英制单位输入指令为G20。

Mastercam后置处理文件及其设定方法详细说明转Mastercam系统配置的是适应单一类型控制系统的通用后置处理，该后置处理提供了一种功能数据库模型，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。

Mastercam系统后置处理文件的扩展名为PST，称为PST文件，它定义了切削加工参数、NC程序格式、辅助工艺指令，设置了接口功能参数等，其结构由八个部分组成：1．注解程序每一列前有“#”符号表示该列为不影响程序执行的文字注解。

如：# mi2-Absolute, or Incremental positioning0=absolute1=incremental表示mi2定义编程时数值给定方式，若mi=0为绝对值编程，mi=1为增量值编程。

在这一部分里，定义了数控系统编程的所有准备功能G代码格式和辅助功能M代码格式。

2．程序纠错程序中可以插入文字提示来帮助纠错，并显示在屏幕上。

如：# Error messages （错误信息）psuberror # Arc output not allowed"ERROR-WRONG AXIS USED IN AXIS SUBSTITUTION", e如果展开图形卷成旋转轴时，轴替换出错，则在程序中会出现上面引号中的错误提示。

3．定义变量的数据类型、使用格式和常量赋值如规定G代码和M代码是不带小数点的两位整数，多轴加工中心的旋转轴的地址代码是A、B和C，圆弧长度允许误差为0.002，系统允许误差为0.00005，进给速度最大值为10m/min等。

4．定义问题可以根据机床加工需要，插入一个问题给后置处理程序执行。

如定义NC程序的目录，定义启动和退出后置处理程序时的C-Hook程序名。

5．字符串列表字符串起始字母为s，可以依照数值选取字符串，字符串可以由两个或更多的字符来组成。

字符串sg17，表示指定XY加工平面，NC程序中出现的是G17，scc1表示刀具半径左补偿，NC程序中出现的是G41，字符串sccomp代表刀具半径补偿建立或取消。

MASTERCAM的后置处理程序设计一、前言数控自动编程分为以自动编程语言和以计算机绘图为基础的自动编程方法，两种方式都是经过刀位计算产生加工刀具路径文件，而不是数控程序。

从加工刀具路径文件中提取相关的加工信息，并根据指定数控机床的特点及数控程序格式要求进行分析、判断和处理，最终形成数控机床能直接识别的数控程序，就是数控加工的后置处理（Post Processing）。

Mastercam是美国CNC 公司开发的基于微机平台的CAD/CAM软件，侧重于数控加工，其曲线、曲面设计主要针对数控加工编程，它能完成2~5轴数控铣削加工编程、线切割加工编程和车削编程加工，在模具制造业中的应用非常广泛。

该系统分为主处理程序和后置处理程序两大部分。

主处理程序针对加工对象、加工系统建立三维模型，用图形交互的方法计算刀具运动轨迹，生成加工刀具路径文件（称为NCI文件）。

NCI 文件是一个用ASCII码编写的文件，包含产生NC程序的全部资料。

该系统后置处理程序内定成适应日本FANUC控制器的通用格式，如FANUC 3M、FANUC 6M、FANUC 0—MC控制器等。

MV-610加工中心配置的数控系统是德国西门子SINUMERIK 810D，Mastercam软件生成的NC代码不能直接应用，还需人工做大量的修改，既不方便又易出差错。

因此，有必要对MV-610加工中心开发专用的后置处理程序，发挥软件的CAM模块最佳效果。

本文根据Mastercam7.2c的通用后置处理程序，结合MV-610加工中心和SINUMERIK 810D系统的特点，设计出专用的后置处理程序，以便Mastercam生成的NC程序能直接用于加工生产。

二、 Mastercam系统通用后置处理程序Mastercam系统配置的是适应单一类型控制系统的通用后置处理，该后置处理提供了一种功能数据库模型，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。

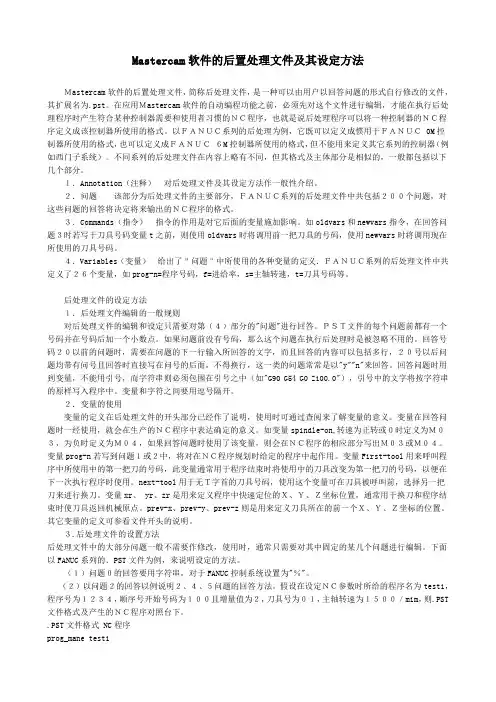

Mastercam软件的后置处理文件及其设定方法Ｍastercam软件的后置处理文件，简称后处理文件，是一种可以由用户以回答问题的形式自行修改的文件，其扩展名为.pst。

在应用Ｍastercam软件的自动编程功能之前，必须先对这个文件进行编辑，才能在执行后处理程序时产生符合某种控制器需要和使用者习惯的ＮＣ程序，也就是说后处理程序可以将一种控制器的ＮＣ程序定义成该控制器所使用的格式。

以ＦＡＮＵＣ系列的后处理为例，它既可以定义成惯用于ＦＡＮＵＣ 0M控制器所使用的格式，也可以定义成ＦＡＮＵＣ６M控制器所使用的格式，但不能用来定义其它系列的控制器（例如西门子系统）。

不同系列的后处理文件在内容上略有不同，但其格式及主体部分是相似的，一般都包括以下几个部分。

１．Annotation（注释）对后处理文件及其设定方法作一般性介绍。

２．问题该部分为后处理文件的主要部分，ＦＡＮＵＣ系列的后处理文件中共包括２００个问题，对这些问题的回答将决定将来输出的ＮＣ程序的格式。

３．Commands（指令）指令的作用是对它后面的变量施加影响。

如oldvars和newvars指令，在回答问题３时若写于刀具号码变量t之前，则使用oldvars时将调用前一把刀具的号码，使用newvars时将调用现在所使用的刀具号码。

４．Variables（变量）给出了＂问题＂中所使用的各种变量的定义．ＦＡＮＵＣ系列的后处理文件中共定义了２６个变量，如prog-n=程序号码，f=进给率，s=主轴转速，t=刀具号码等。

后处理文件的设定方法１．后处理文件编辑的一般规则对后处理文件的编辑和设定只需要对第（４）部分的"问题"进行回答。

ＰＳＴ文件的每个问题前都有一个号码并在号码后加一个小数点。

如果问题前没有号码，那么这个问题在执行后处理时是被忽略不用的。

回答号码２０以前的问题时，需要在问题的下一行输入所回答的文字，而且回答的内容可以包括多行，２０号以后问题均带有问号且回答时直接写在问号的后面，不得换行，这一类的问题常常是以"y""n"来回答。

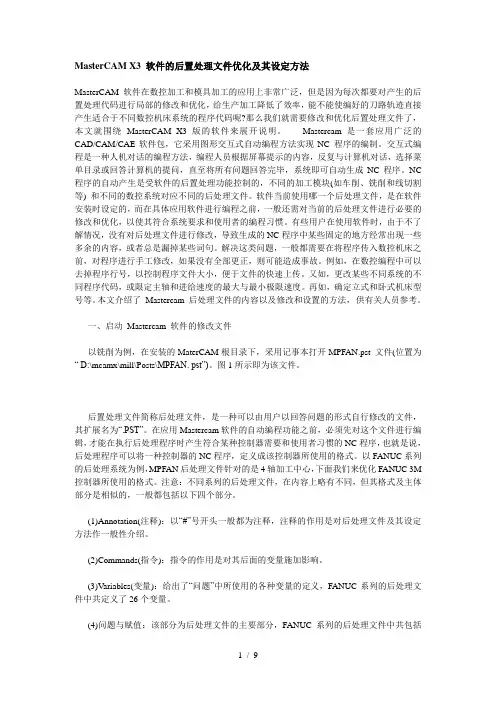

MasterCAM X3 软件的后置处理文件优化及其设定方法MasterCAM 软件在数控加工和模具加工的应用上非常广泛，但是因为每次都要对产生的后置处理代码进行局部的修改和优化，给生产加工降低了效率，能不能使编好的刀路轨迹直接产生适合于不同数控机床系统的程序代码呢?那么我们就需要修改和优化后置处理文件了，本文就围绕MasterCAM X3 版的软件来展开说明。

Mastercam 是一套应用广泛的CAD/CAM/CAE软件包，它采用图形交互式自动编程方法实现NC 程序的编制。

交互式编程是一种人机对话的编程方法，编程人员根据屏幕提示的内容，反复与计算机对话，选择菜单目录或回答计算机的提问，直至将所有问题回答完毕，系统即可自动生成NC程序。

NC 程序的自动产生是受软件的后置处理功能控制的，不同的加工模块(如车削、铣削和线切割等) 和不同的数控系统对应不同的后处理文件。

软件当前使用哪一个后处理文件，是在软件安装时设定的，而在具体应用软件进行编程之前，一般还需对当前的后处理文件进行必要的修改和优化，以使其符合系统要求和使用者的编程习惯。

有些用户在使用软件时，由于不了解情况，没有对后处理文件进行修改，导致生成的NC程序中某些固定的地方经常出现一些多余的内容，或者总是漏掉某些词句。

解决这类问题，一般都需要在将程序传入数控机床之前，对程序进行手工修改，如果没有全部更正，则可能造成事故。

例如，在数控编程中可以去掉程序行号，以控制程序文件大小，便于文件的快速上传。

又如，更改某些不同系统的不同程序代码，或限定主轴和进给速度的最大与最小极限速度。

再如，确定立式和卧式机床型号等。

本文介绍了Mastercam 后处理文件的内容以及修改和设置的方法，供有关人员参考。

一、启动Mastercam 软件的修改文件以铣削为例，在安装的MaterCAM根目录下，采用记事本打开MPFAN.pst 文件(位置为“ D:\mcamx\mill\Posts\MPFAN. pst”)。

MasterCAM X版本后置处理及其修改方法详细说明mastercam系统配置的是适应单一类型控制系统的通用后置处理，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。

mastercam系统默认发那科后置处理文件的扩展名为pst，称为pst文件。

（一般该文件在共享文档\shared mcamx5\MILL\Posts\MPFAN.pst）根据本人多年使用经验，初次安装后后处理有以下几点要修改。

（1）默认后处理去掉第四轴A0的输出用记事本或任意文本编辑器打开MPFAN.pst，然后搜索Rotary Axis Settings，找到rot_on_x:1#SET_BY_MD Default Rotary Axis Orientation#0=Off,1=About X,2=About Y,3=About Z改成rot_on_x:0#SET_BY_MD Default Rotary Axis Orientation#0=Off,1=About X,2=About Y,3=About Z就可以关闭四轴，没有A0输出。

（2）去掉程序开头的注释输出用记事本或任意文本编辑器打开MPFAN.pst，然后搜索"%"，找到"%",e$sav_spc=spaces$spaces$=0中间略掉spaces$=sav_spc改成"%",e$sav_spc=spaces$spaces$=0*progno$,sopen_prn,sprogname$,sclose_prn,e$#sopen_prn,"PROGRAM NAME-",sprogname$,sclose_prn,e$#sopen_prn,"DATE=DD-MM-YY-",date$,"TIME=HH:MM-",time$, sclose_prn,e$#Date and time output Ex.12-02-0515:52#sopen_prn,"DATE-",month$,"-",day$,"-",year$,sclose_prn,e$#Date output as month,day,year-Ex.02-12-05#sopen_prn,"DATE-",*smonth,"",day$,"",*year2,sclose_prn, e$#Date output as month,day,year-Ex.Feb.122005#sopen_prn,"TIME-",time$,sclose_prn,e$#24hour time output-Ex.15:52#sopen_prn,"TIME-",ptime sclose_prn,e$#12hour time output 3:52PMspathnc$=ucase(spathnc$)smcname$=ucase(smcname$)stck_matl$=ucase(stck_matl$)snamenc$=ucase(snamenc$)#sopen_prn,"MCX FILE-",*smcpath$,*smcname$,*smcext$, sclose_prn,e$#sopen_prn,"NC FILE-",*spathnc$,*snamenc$,*sextnc$, sclose_prn,e$#sopen_prn,"MATERIAL-",*stck_matl$,sclose_prn,e$spaces$=sav_spc在不需要的前面加#，就可以去掉注释的输出。

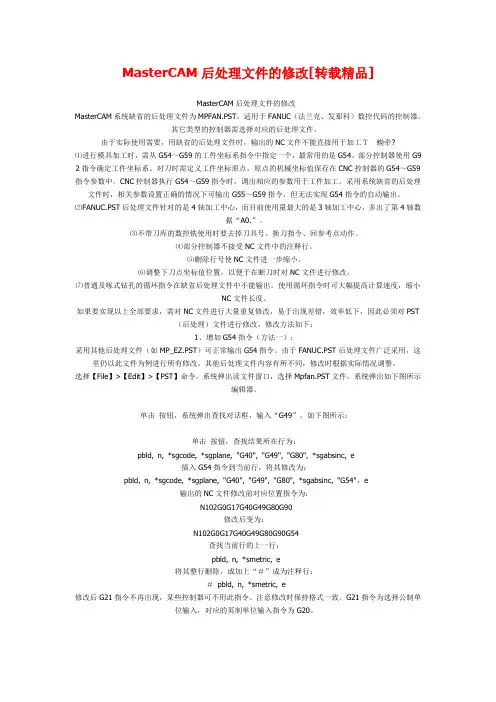

MasterCAM后处理文件的修改[转载精品]MasterCAM后处理文件的修改MasterCAM系统缺省的后处理文件为MPFAN.PST，适用于FANUC（法兰克、发那科）数控代码的控制器。

其它类型的控制器需选择对应的后处理文件。

由于实际使用需要，用缺省的后处理文件时，输出的NC文件不能直接用于加工Ｔ 蚴牵?⑴进行模具加工时，需从G54～G59的工件坐标系指令中指定一个，最常用的是G54。

部分控制器使用G9 2指令确定工件坐标系。

对刀时需定义工件坐标原点，原点的机械坐标值保存在CNC控制器的G54～G59指令参数中。

CNC控制器执行G54～G59指令时，调出相应的参数用于工件加工。

采用系统缺省的后处理文件时，相关参数设置正确的情况下可输出G55～G59指令，但无法实现G54指令的自动输出。

⑵FANUC.PST后处理文件针对的是4轴加工中心，而目前使用量最大的是3轴加工中心，多出了第4轴数据“A0.”。

⑶不带刀库的数控铣使用时要去掉刀具号、换刀指令、回参考点动作。

⑷部分控制器不接受NC文件中的注释行。

⑸删除行号使NC文件进一步缩小。

⑹调整下刀点坐标值位置，以便于在断刀时对NC文件进行修改。

⑺普通及啄式钻孔的循环指令在缺省后处理文件中不能输出。

使用循环指令时可大幅提高计算速度，缩小NC文件长度。

如果要实现以上全部要求，需对NC文件进行大量重复修改，易于出现差错，效率低下，因此必须对PST（后处理）文件进行修改。

修改方法如下：1、增加G54指令（方法一）：采用其他后处理文件（如MP_EZ.PST）可正常输出G54指令。

由于FANUC.PST后处理文件广泛采用，这里仍以此文件为例进行所有修改。

其他后处理文件内容有所不同，修改时根据实际情况调整。

选择【File】>【Edit】>【PST】命令，系统弹出读文件窗口，选择Mpfan.PST文件，系统弹出如下图所示编辑器。

单击按钮，系统弹出查找对话框，输入“G49”，如下图所示：单击按钮，查找结果所在行为：pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, e插入G54指令到当前行，将其修改为：pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, "G54"，e输出的NC文件修改前对应位置指令为：N102G0G17G40G49G80G90修改后变为：N102G0G17G40G49G80G90G54查找当前行的上一行：pbld, n, *smetric, e将其整行删除，或加上“＃”成为注释行：＃pbld, n, *smetric, e修改后G21指令不再出现，某些控制器可不用此指令。

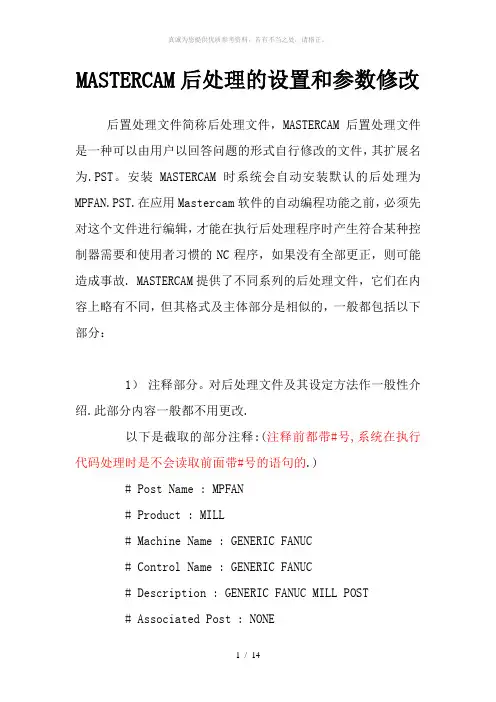

MASTERCAM后处理的设置和参数修改后置处理文件简称后处理文件，MASTERCAM后置处理文件是一种可以由用户以回答问题的形式自行修改的文件，其扩展名为.PST。

安装MASTERCAM时系统会自动安装默认的后处理为MPFAN.PST.在应用Mastercam软件的自动编程功能之前，必须先对这个文件进行编辑，才能在执行后处理程序时产生符合某种控制器需要和使用者习惯的NC程序，如果没有全部更正，则可能造成事故. MASTERCAM提供了不同系列的后处理文件，它们在内容上略有不同，但其格式及主体部分是相似的，一般都包括以下部分：1）注释部分。

对后处理文件及其设定方法作一般性介绍.此部分内容一般都不用更改.以下是截取的部分注释:(注释前都带#号,系统在执行代码处理时是不会读取前面带#号的语句的.)# Post Name : MPFAN# Product : MILL# Machine Name : GENERIC FANUC# Control Name : GENERIC FANUC# Description : GENERIC FANUC MILL POST# Associated Post : NONE# Mill/Turn : NO# 4-axis/Axis subs. : YES# 5-axis : NO# Subprograms : YES# Executable : MP v9.0## WARNING: THIS POST IS GENERIC AND IS INTENDED FOR MODIFICATION TO# THE MACHINE TOOL REQUIREMENTS AND PERSONAL PREFERENCE.2) 系统程序规划部分（Debugging and Factory Set Program Switches）。

此部分是MASTERCAM版本的后处理系统规划,每个版本都大同小异,一般不需更改.以下截取的是9.0版的) m_one : -1 #Define constantzero : 0 #Define constantone : 1 #Define constanttwo : 2 #Define constantthree : 3 #Define constantfour : 4 #Define constantfive : 5 #Define constantc9k : 999 #Define constantfastmode : yes #Enable Quick Post Processing, (set to no for debug)bug1 : 2 #0=No display, 1=Generic list box, 2=Editorbug2 : 40 #Append postline labels, non-zero is column position?bug3 : 0 #Append whatline no. to each NC line?bug4 : 1 #Append NCI line no. to each NC line?whatno : yes #Do not perform whatline branches? (leave as yes)get_1004 : 1 #Find gcode 1004 with getnextop?rpd_typ_v7 : 0 #Use Version 7 style contour flags/processing?strtool_v7 : 2 #Use Version 7+ toolname?tlchng_aft : 2 #Delay call to toolchange until move linecant_tlchng : 1 #Ignore cantext entry on move with tlchng_aftnewglobal : 1 #Error checking for global variablesgetnextop : 0 #Build the next variable table3）常规后处理设定部分（General Output Settings）。

Mastercam软件的后置处理文件及其设定方法一、前言Ｍastercam是一套应广泛的ＣＡＤ／ＣＡＭ／ＣＡＥ软件包，它采用图形义互式自动编程方法实现ＮＣ程序的编制。

义互式编程是一种人机对话的编程方法，编程人员根据屏幕提示的内容，反复与计算机对话，选择菜单目录或计算机的提问的编程习惯。

有些用户在使用软件时由于不了解情况，没有对后处理文件进行修改，导致生成的ＮＣ程序中某些固定的地方经常出现一些多余的内容，或者总是漏掉某些词句，这样，在将程序传入数控机床之前，就必须对程序进行手工修改，如果没有全部更正，则可能造成事故。

例如，某机床的控制系统采用Ｇ５４工件坐标系定位，Ｇ９０绝对坐标编程，要求生成的ＮＣ程序前面必须有Ｇ５４Ｇ９０设置，如果后处理文件的设置为Ｇ５５Ｇ９１，则每次生成的程序中含有Ｇ５５Ｇ９１，却不一定有Ｇ５４Ｇ９０，如果在加工时没有进行手工改正，则势必造成加工错误。

二、Ｍastercam软件的后置处理文件后置处理文件简称后处理文件，是一种可以由用户以回答问题的形式自行修改的文件，其扩展名为．ＰＳＴ。

在应用Ｍastercam 软件的自动编程功能之前，必须先对这个文件进行编辑，才能在执行后处理程序时产生符合某种控制器需要和使用者习惯的ＮＣ程序，也就是说后处理程序可以将一种控制器的ＮＣ程序定义成该控制器所使用的格式。

以ＦＡＮＵＣ系列的后处理为例，它既可以定义成惯用于ＦＡＮＵＣ３Ｍ控器所使用的格式，也可以定义成ＦＡＮＵＣ６Ｍ控制器所使用的格式，但不能用来定义其它系列的控制器。

不同系列的后处理文件在内容上略有不同，但其格式及主体部分是相似的，一般都包括以下几个部分。

１．Ａnnotation（注释）对后处理文件及其设定方法作一般性介绍。

２．问题该部分为后处理文件的主要部分，ＦＡＮＵＣ系列的后处理文件中共包括２００个问题，对这些问题的回答将决定将来输出的ＮＣ程序的格式。

３．Commands（指令）指令的作用是对它后面的变量施加影响。

MasterCAM X6改后处理1.默认 Lathe(车床)；2.设置——机床参数（圆弧输出半径，杂变为1，后处理后缀CNC）；3.我的电脑搜索“MPLFAN”打开所在文件夹，先复制备份，再用记事本打开。

4.注：句前加 # 号为屏蔽此行；“”号为强制输出 ; e$ 为段结束号5.以文件名作为程序名：①．查找 % 号；②. % 下面找 *progno$, e$ 复制到下一行后，在句前加 # 号，复制的 *progno$, e$ 改为 *sprogname$, e$ 注：在上句中直接复制就可以了。

（直接以文件名作为程序名）或在*sprogname$, e$前加 "O", 如："O", *sprogname$, e$ 这种情况可以直接输入数字文件名就可以了，不用再输 O 了；6.删去多余文字①%下面找到"(", "PROGRAM NAME、、、句前加#号屏蔽"(", "DATE=DD-MM-YY -、、、句前加#号"(", "MCX FILE - ", 、、、句前加#号"(", "NC FILE - ", *、、、句前加#号"(", "MATERIAL - ", 、、、句前加#号②查找tnote = 注：不要漏了空格；下几行中的"(", *tnote, *toffnote, ")", e$ 句前加#号if tool_op$ = 64, 、、、、、句前加#号7.G0 T0101 删去G0，在T0101后面加 "M8" 或在上一行加 "M8" ；①查找 *toolno 需查找并找到第一次出现的以下字样；toolno = t$ * 100 + tloffno$pbld, n$, *sgcode, *toolno, e$或查找 (sav_xh) 的下面就能找到以上文字。

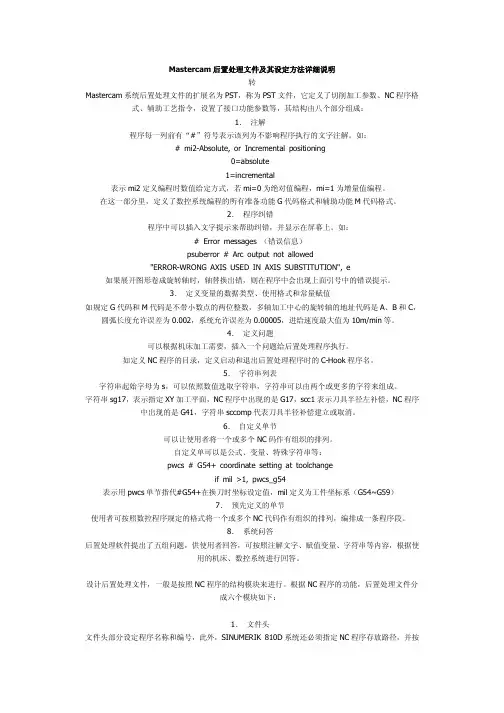

Mastercam后处理文件及设定方法-1（转载）2010年03月09日星期二23:37Mastercam后处理文件及设定方法Mastercam系统配置的是适应单一类型控制系统的通用后置处理，该后置处理提供了一种功能数据库模型，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。

Mastercam系统后置处理文件的扩展名为PST，称为PST文件，它定义了切削加工参数、NC 程序格式、辅助工艺指令，设置了接口功能参数等，其结构由八个部分组成：1．注解程序每一列前有“#”符号表示该列为不影响程序执行的文字注解。

如：# mi2-Absolute, or Incremental positioning0=absolute1=incremental表示mi2定义编程时数值给定方式，若mi=0为绝对值编程，mi=1为增量值编程。

在这一部分里，定义了数控系统编程的所有准备功能G代码格式和辅助功能M代码格式。

2．程序纠错程序中可以插入文字提示来帮助纠错，并显示在屏幕上。

如：# Error messages （错误信息）psuberror # Arc output not allowed"ERROR-WRONG AXIS USED IN AXIS SUBSTITUTION", e如果展开图形卷成旋转轴时，轴替换出错，则在程序中会出现上面引号中的错误提示。

3．定义变量的数据类型、使用格式和常量赋值如规定G代码和M代码是不带小数点的两位整数，多轴加工中心的旋转轴的地址代码是A、B和C，圆弧长度允许误差为0.002，系统允许误差为0.00005，进给速度最大值为10m/min等。

4．定义问题可以根据机床加工需要，插入一个问题给后置处理程序执行。

如定义NC程序的目录，定义启动和退出后置处理程序时的C-Hook程序名。

5．字符串列表字符串起始字母为s，可以依照数值选取字符串，字符串可以由两个或更多的字符来组成。

Mastercam后处理修改方法Mastercam系统配置的是适应单一类型控制系统的通用后置处理，该后置处理提供了一种功能数据库模型，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。

Mastercam系统后置处理文件的扩展名为PST，称为PST文件，它定义了切削加工参数、NC程序格式、辅助工艺指令，设置了接口功能参数等，其结构由八个部分组成：1． 注解程序每一列前有“#”符号表示该列为不影响程序执行的文字注解。

如：# mi2-Absolute, or Incremental positioning0=absolute1=incremental表示mi2定义编程时数值给定方式，若mi=0为绝对值编程，mi=1为增量值编程。

在这一部分里，定义了数控系统编程的所有准备功能G代码格式和辅助功能M代码格式。

2． 程序纠错程序中可以插入文字提示来帮助纠错，并显示在屏幕上。

如：# Error messages （错误信息）psuberror # Arc output not allowed"ERROR-WRONG AXIS USED IN AXIS SUBSTITUTION", e如果展开图形卷成旋转轴时，轴替换出错，则在程序中会出现上面引号中的错误提示。

3． 定义变量的数据类型、使用格式和常量赋值如规定G代码和M代码是不带小数点的两位整数，多轴加工中心的旋转轴的地址代码是A、B和C，圆弧长度允许误差为0.002，系统允许误差为0.00005，进给速度最大值为10m/min等。

4． 定义问题可以根据机床加工需要，插入一个问题给后置处理程序执行。

如定义NC程序的目录，定义启动和退出后置处理程序时的C-Hook程序名。

5． 字符串列表字符串起始字母为s，可以依照数值选取字符串，字符串可以由两个或更多的字符来组成。

字符串sg17，表示指定XY加工平面，NC程序中出现的是G17，scc1表示刀具半径左补偿，NC程序中出现的是G41，字符串sccomp代表刀具半径补偿建立或取消。

mastercam后处理修改Mastercam是一款广泛应用于机械加工领域的计算机辅助设计与制造（CAD/CAM）软件。

它具有强大的功能和灵活的后处理能力，可以将设计好的零件转化为机床能够理解和执行的G代码。

然而，在实际的加工过程中，有时候需要对Mastercam的后处理文件进行修改，以满足特定的加工要求。

本文将详细介绍如何进行Mastercam后处理修改。

1. 确定修改需求在进行Mastercam后处理修改之前，首先需要明确修改的具体需求。

例如，可能需要修改加工速度、切削深度、切削方向等参数，或者需要添加特定的加工指令。

只有明确了修改的目标，才能有针对性地进行后续的操作。

2. 打开Mastercam后处理文件在Mastercam软件中，选择需要修改的后处理文件，并打开它。

后处理文件通常以.pst为后缀名，可以在Mastercam的安装目录下的“Post”文件夹中找到。

3. 理解后处理文件结构后处理文件是由一系列的文本指令组成的。

每个指令都代表了一个特定的加工操作或控制命令。

在进行修改之前，需要对后处理文件的结构有一定的了解，以便准确地进行修改。

可以参考Mastercam提供的后处理文件编程手册，或者查阅相关的技术资料。

4. 修改后处理文件根据修改的需求，对后处理文件进行相应的编辑。

可以使用文本编辑软件，如记事本或专业的代码编辑器来进行修改。

根据需要，可以添加、删除或修改特定的指令。

例如，可以修改切削速度的设定值，或者添加自定义的加工指令。

5. 保存修改后的后处理文件在完成后处理文件的修改之后，需要将结果保存。

确保保存的文件名与原始的后处理文件名相同，以便在Mastercam软件中正确地调用。

6. 测试修改后的后处理文件在进行实际的加工操作之前，建议先对修改后的后处理文件进行测试。

可以选择一个简单的加工程序进行试运行，检查加工过程中是否按照预期进行。

如果发现问题，可以返回到前面的步骤，对后处理文件进行进一步的修改。

Mastercam软件的后置处理文件及其设定方法Mastercam软件的后置处理文件及其设定方法一、前言Ｍastercam是一套应广泛的ＣＡＤ／ＣＡＭ／ＣＡＥ软件包，它采用图形义互式自动编程方法实现ＮＣ程序的编制。

义互式编程是一种人机对话的编程方法，编程人员根据屏幕提示的内容，反复与计算机对话，选择菜单目录或计算机的提问，将所有的问题回答完毕后即可以生生成ＮＣ程序。

ＮＣ程序的自动产生是受软件的后置处理功能控制的，不同的加工模块（如车削、铣削、线切割等）和不同的数控系统对应于不同的后处理文件。

软件当前使用哪一个后处理文件，是在软件安装时设定的，而在具体应用软件进行编程之前，一般还需要对当前的后处理文件进行必要的修改和设定，以使其符合系统要求和使用者的编程习惯。

有些用户在使用软件时由于不了解情况，没有对后处理文件进行修改，导致生成的ＮＣ程序中某些固定的地方经常出现一些多余的内容，或者总是漏掉某些词句，这样，在将程序传入数控机床之前，就必须对程序进行手工修改，如果没有全部更正，则可能造成事故。

例如，某机床的控制系统采用Ｇ５４工件坐标系定位，Ｇ９０绝对坐标编程，要求生成的ＮＣ程序前面必须有Ｇ５４Ｇ９０设置，如果后处理文件的设置为Ｇ５５Ｇ９１，则每次生成的程序中含有Ｇ５５Ｇ９１，却不一定有Ｇ５４Ｇ９０，如果在加工时没有进行手工改正，则势必造成加工错误。

二、Ｍastercam软件的后置处理文件后置处理文件简称后处理文件，是一种可以由用户以回答问题的形式自行修改的文件，其扩展名为．ＰＳＴ。

在应用Ｍastercam软件的自动编程功能之前，必须先对这个文件进行编辑，才能在执行后处理程序时产生符合某种控制器需要和使用者习惯的ＮＣ程序，也就是说后处理程序可以将一种控制器的ＮＣ程序定义成该控制器所使用的格式。

以ＦＡＮＵＣ系列的后处理为例，它既可以定义成惯用于ＦＡＮＵＣ３Ｍ控器所使用的格式，也可以定义成ＦＡＮＵＣ６Ｍ控制器所使用的格式，但不能用来定义其它系列的控制器。
