机械设计轴改错题

1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【B 】A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2．带传动在工作时产生弹性滑动，是由于【C 】A．包角α太小 B. 初拉力F0太小C．紧边与松边拉力不等 D. 传动过载3．在下列四种型号的滚动轴承中，只能承受径向载荷的是【B 】A．6208 B. N208 C. 3208 D. 52084．下列四种螺纹中，自锁性能最好的是【D】A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹5.在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【C 】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【D 】A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值7．普通平键接联采用两个键时，一般两键间的布置角度为【B 】A．90° B. 120° C.135° D.180°8．V带在减速传动过程中，带的最大应力发生在【D 】A．V带离开大带轮处 B. V带绕上大带轮处C．V带离开小带轮处 D. V带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【D 】A．拉力 B.扭矩C．压力 D.拉力和扭矩10.滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【D 】A．制造困难B.要使用较长的销轴C．不便于装配D.链板要产生附加的弯曲应力1．轴如按受载性质区分，主要受弯矩的轴为心轴，主要受转矩的轴为传动轴。

2．代号62203的滚动轴承，为深沟球轴承，其内径为173 mm。

3．在一般机械中的圆柱齿轮传动，往往使小齿轮齿宽b1大于大齿轮齿宽b2；在计算齿轮强度时，工作齿宽b应取大齿轮齿宽b2。

一、结构改错题：请用圆圈标出错误的位置，满分16分二、指出下图所示轴系结构设计中的错误，依次标出序号并简要说明错误的原因。

(八）1五、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。

）例①——缺少调整垫片［解］⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹—-多一个键⑺-—齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽—-轴承外圈定位超高⑾——轴与轴承端盖相碰六、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。

（5分）⑴-—轴肩的高度超出了轴承内圈的外径;⑵-—轴段的长度应该小于轮毂的宽度;⑶—-螺纹轴段缺少螺纹退刀槽；⑷-—键槽应该与中间部位的键槽在同一母线上布置;⑸——键的长度应该小于轴段的长度。

七、试指出图中结构不合理的地方，并予以改正。

1、此处应有垫片;2、轴肩太高；3、键太长；4、安装齿轮处的轴的直径应小于齿轮宽度；5、套筒直径太大，超过轴承内圈高度；6、轴承端盖此处的直径太大;7、此处应有密封圈； 8、轴承左端没有定位 9、此处轴太长，轴的端面与轴端挡圈应相隔2—3mm ；10、联轴器结构不合理,； 11、两个键的位置应布置在同一方向，而且轴的画法有误八、试指出图中结构不合理的地方，并予以改正。

1、键的位置和尺寸不合适;2、轴承端盖此处的直径太大;3、此处应有密封圈；4、此处应有螺钉联接（把轴承端盖和机架联接起来）；5、此处应有垫片；6、套筒直径太大，超过轴承内圈高度；1 3 4 5 62 7 8910114 56 9 107、安装齿轮处的轴的直径应小于齿轮宽度；8、轴承左端没有定位9、此处应有垫片；九、此处应有螺钉联接(把轴承端盖和机架联接起来)；答：1、轴直径应是中间最大,向两头递减（拆装要求)2、左轴承的右边定位太高，不利于拆卸。

轴结构改错题目:3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。

）例①一一缺少调整垫片［解］（1）——缺少调整垫片⑵一一轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上（1）——键槽处表达不正确（应该局部剖视）⑸一一端盖孔与轴径间无间隙（1）——多一个键⑺一一齿轮左侧轴向定位不可靠（1）齿轮右侧无轴向定位⑼一一轴承安装方向不对⑵轴承外圈定位超高⑵——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。

（5分）⑴一一轴肩的高度超出了轴承内圈的外径；⑵一一轴段的长度应该小于轮毂的宽度；⑶一一螺纹轴段缺少螺纹退刀槽；(4)——键槽应该与中间部位的键槽在同一母线上布置;⑸一一键的长度应该小于轴段的长度。

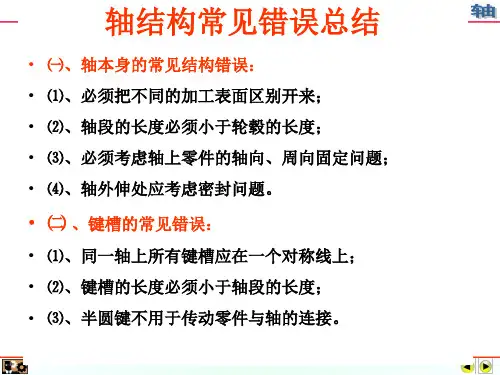

轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位(固定)边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽；⑵、紧定螺钉应该拧入轴上被联接零件，端部应顶在轴上；⑶、螺纹联接应保证安装尺寸；⑷、避免螺纹联接件承受附加弯矩。

机械设计（轴系改错）一．齿轮轴轴系上的错误结构并改正。

（轴承采用脂润滑，齿轮采用油润滑。

）1.转动件与静止件接触1) 轴与端盖接触；2) 套筒与轴承外圈接触；2.轴上零件未定位、固定 3) 套筒顶不住齿轮；4)联轴器没轴向固定及定位； 5 )联轴器没周向固定； 6) 此弹性圈没有用。

3. 工艺不合理 (属加工方面)7) 精加工面过长，且装拆轴承不便； 8) 联轴器孔未打通；9) 箱体端面加工面与非加工面没有分开； 10) 轴肩太高，无法拆卸轴承； 11) 键过长，套筒无法装入。

12) 无调整垫片，无法调整轴承间隙。

4.润滑与密封问题13) 轴承脂润滑无档油环；14) 轴承与轴直接接触且无密封。

二．锥齿轮轴系结构中的错误，并画出正确结构结构图，锥齿轮为油润滑，滚动轴承为脂润滑。

1．零件的固定(1) 轴承外圈不定位不固定;(2) 其轴端装联轴器时，没有轴向定位轴肩。

2. 调整与预紧(3) 无垫片，不能调整轴承游隙。

无套杯及垫片结构，不能调整锥齿轮的位置。

3.转动件与固定件接触摩擦(4) 端盖固定而轴转动，应该有间隙。

4. 加工与装配(5) 箱体端面的加工部份与不加工部分没分开。

(6) 缺台阶，使精加工面过长，且装拆轴承时压配距离过长，不方便。

(7) 凹进去太少，齿加工不方便。

(8) 端盖的端面加工部分与不加工部分没有分开。

(9) 锥齿轮直径大，箱体孔直径小，锥齿轮轴不能装入(设箱体是整体式不是剖分式)。

(10) 轴的此种结构使前轴承装不进去。

(11) 键的位置不正确，使端盖装不进去。

5.润滑与密封(12) 缺挡油盘。

(13) 缺注油孔。

(14) 缺密封。

6. 结构刚度(15) 轴承支点距离约为锥齿轮悬臂端伸出距离的2倍，为保证轴系的运转刚度，支点距不宜过小。

感谢您的阅读，祝您生活愉快。

一、结构改错题：请用圆圈标出错误得位置，满分１6分二、指出下图所示轴系结构设计中得错误，依次标出序号并简要说明错误得原因。

(八)五、图示为一用对圆锥滚子轴承外圈窄边相对安装得轴系结构.按示例①所示,指出图中得其她结构错误（不少于7处)(７分）（注:润滑方式、倒角与圆角忽略不计.)例①—-缺少调整垫片［解］⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽得位置不在同一角度上⑷—-键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹—-多一个键⑺-—齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼—-轴承安装方向不对⑽——轴承外圈定位超高⑾-—轴与轴承端盖相碰六、请说明图示轴系结构中用数字标出位置得错误（不合理)得原因.（5分)⑴—-轴肩得高度超出了轴承内圈得外径； ⑵——轴段得长度应该小于轮毂得宽度； ⑶——螺纹轴段缺少螺纹退刀槽;⑷—-键槽应该与中间部位得键槽在同一母线上布置; ⑸--键得长度应该小于轴段得长度。

七、试指出图中结构不合理得地方，并予以改正。

１、此处应有垫片; ２、轴肩太高;1 34 56 27891011３、键太长;４、安装齿轮处得轴得直径应小于齿轮宽度;５、套筒直径太大，超过轴承内圈高度；6、轴承端盖此处得直径太大；７、此处应有密封圈;8、轴承左端没有定位９、此处轴太长，轴得端面与轴端挡圈应相隔2-3mm;１0、联轴器结构不合理,；11、两个键得位置应布置在同一方向，而且轴得画法有误八、试指出图中结构不合理得地方,并予以改正。

１、键得位置与尺寸不合适；2、轴承端盖此处得直径太大；3、此处应有密封圈；4、此处应有螺钉联接(把轴承端盖与机架联接起来）;5、此处应有垫片;6、套筒直径太大，超过轴承内圈高度；7、安装齿轮处得轴得直径应小于齿轮宽度；8、轴承左端没有定位９、此处应有垫片;九、此处应有螺钉联接(把轴承端盖与机架联接起来）；1 2 34 567 89 10答：１、轴直径应就是中间最大，向两头递减（拆装要求)2、左轴承得右边定位太高，不利于拆卸。

例：图所示轴的结构有哪些不合理的地方？用文字说明。

①——联轴器左端无轴端挡圈②——联轴器无周向固定（缺键）③——联轴器右端无轴向固定④——套筒过高⑤——轴头长度等于轮毂宽度⑥——齿轮无周向固定（缺键）⑦——定位轴肩过高⑧——缺调整垫片1、键无法装上3、运动件不能与静止件接触15、轴承盖不能与轴直接接触，缺少密封5、缺少密封和调节垫6、轴颈该段长度太长14、套筒外径太大7、齿轮轴向夹不紧13、键太长，且与另一键不在同一侧面12、轴肩太高8、缺少密封和调节垫11、轴承应安装成肩并肩9、多余10、轴不能与轴承盖接触2、无法定位4、箱体外面加工面与非加工面未分开例2: 分析齿轮轴系的错误，并改进之。

（轴承采用脂润滑）例2:分析齿轮轴系的错误，并改进之。

（轴承采用脂润滑）1、轴上零件的固定联轴器轴向和周向均未固定例2:分析齿轮轴系的错误，并改进之。

（轴承采用脂润滑）1、轴上零件的固定齿轮周向未固定例2:分析齿轮轴系的错误，并改进之。

（轴承采用脂润滑）齿轮轴向用套筒固定得不可靠1、轴上零件的固定2、转动件与静止件的关系联轴器与轴承盖接触1、轴上零件的固定例2:分析齿轮轴系的错误，并改进之。

（轴承采用脂润滑）2、转动件与静止件的关系轴与轴承盖接触1、轴上零件的固定例2:分析齿轮轴系的错误，并改进之。

（轴承采用脂润滑）例2:分析齿轮轴系的错误，并改进之。

（轴承采用脂润滑）箱体端面的加工面积过大1、轴上零件的固定2、转动件与静止件的关系例2:分析齿轮轴系的错误，并改进之。

（轴承采用脂润滑）1、轴上零件的固定2、转动件与静止件的关系3、零件的结构工艺性轴承盖无退刀槽轴承盖外端面的加工面积过大3、零件的结构工艺性2、转动件与静止件的关系1、轴上零件的固定例2:分析齿轮轴系的错误，并改进之。

（轴承采用脂润滑）例2:分析齿轮轴系的错误，并改进之。

（轴承采用脂润滑）1、轴上零件的固定2、转动件与静止件的关系3、零件的结构工艺性右轴头伸出过长4、装拆与调整轴缺少台阶，轴承装拆不便3、零件的结构工艺性2、转动件与静止件的关系1、轴上零件的固定例2:分析齿轮轴系的错误，并改进之。

轴结构改错题目：1、请指出下图所示轴系结构的主要错误，并将正确结构画在图的下半部，或另行绘制。

(10分)2、请指出图示轴系结构的主要错误，并绘出正确的结构（结构对称，画一半即可。

(12分)3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。

）例①——缺少调整垫片[解]⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。

（5分）⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置；⑸——键的长度应该小于轴段的长度。

轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。
