创维平板电视8M19机芯主板常见故障[转载]创维平板电视8M19机芯主板常见故障/2011-10-01 15：40：26----故障现象故障元件故障分析不开机U42(25X16)数据丢失，主芯片无法加载程序，重写U42新程序然后更换不开机C206(2.2UF)C206会漏电，导致Q14复位管导通，C极输出高电平复位电压。
无法对U41复位，正常的机器Q14输出是0V，不开机U41(6M19)主芯片虚焊或损坏字符乱码24C32 24c32数据紊乱(可初始化EEPROM解决)，可进工厂模式初始化存储器(1、按音量减到0不放代。
在技术含量上，液晶电视基本都采用逐行扫描，4H数码梳状滤波器，DVD分量端子，色彩现象1670万种以上。
目前国内乃至国际上都还没有一套完整的针对LCD产品的规范，这也就造成了目前市场上的LCD产品存在标准不统一的问题，使用户在选择LCD产品时容易产生疑惑，甚至受到误导。
等离子和液晶都是下一代电视机的主流技术，代表了两种不同的发展方向。
两种平板电视都各有优缺点，等离子彩电具有图像无闪烁、厚度薄、重量轻、色彩鲜艳、图像逼真等特点，而且在屏幕大型化方面相对容易，其缺点是耗电大、寿命有限、容易老化。
液晶电视机也具有图像无闪烁、厚度薄、重量轻等特点，且液晶屏已被广泛应用于PC领域，但在大屏幕化方面液晶技术落后于等离子，大屏幕彩电成本较高，观看易受视角影响。
尺寸/价格比液晶和等离子电视都不便宜，相对来说，等离子电视在每平方英寸上的单价要比液晶电视有优势。
液晶电视的尺寸较小，一般在30英寸左右，价格在4000到8000之间，目前南京市场上最大的尺寸是45英寸的，但是近3万的售价令人敬而远之；等离子尺寸较大，最小的也要42英寸，国产品牌的价格在1.5万至2万元。
如果希望50英寸液晶价格与等离子价格大致相当，则还需要耐心等上一阵子。
要在卧室放一台20英寸的夏普Aquos。
20英寸的电视还是相当小，要坐得很近才能看清屏幕上的东西。

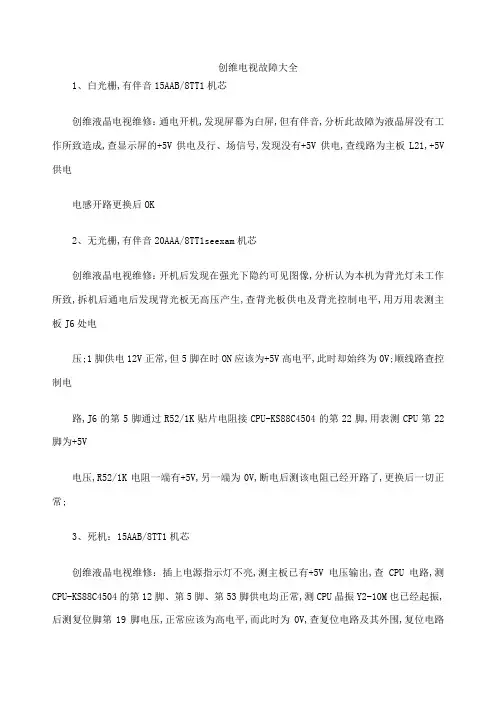

创维电视故障大全1、白光栅,有伴音15AAB/8TT1机芯创维液晶电视维修：通电开机,发现屏幕为白屏,但有伴音,分析此故障为液晶屏没有工作所致造成,查显示屏的+5V供电及行、场信号,发现没有+5V供电,查线路为主板L21,+5V 供电电感开路更换后OK2、无光栅,有伴音20AAA/8TT1seexam机芯创维液晶电视维修：开机后发现在强光下隐约可见图像,分析认为本机为背光灯未工作所致,拆机后通电后发现背光板无高压产生,查背光板供电及背光控制电平,用万用表测主板J6处电压;1脚供电12V正常,但5脚在时ON应该为+5V高电平,此时却始终为0V;顺线路查控制电路,J6的第5脚通过R52/1K贴片电阻接CPU-KS88C4504的第22脚,用表测CPU第22脚为+5V电压,R52/1K电阻一端有+5V,另一端为0V,断电后测该电阻已经开路了,更换后一切正常;3、死机：15AAB/8TT1机芯创维液晶电视维修：插上电源指示灯不亮,测主板已有+5V电压输出,查CPU电路,测CPU-KS88C4504的第12脚、第5脚、第53脚供电均正常,测CPU晶振Y2-10M也已经起振,后测复位脚第19脚电压,正常应该为高电平,而此时为0V,查复位电路及其外围,复位电路是由一个ICQ3-DS1813产生的,查Q3-DS1813的供电正常,而复位输出端却为0V,更换Q3-DS1813后正常;4、黑屏：30AAA/8TP2机芯创维液晶电视维修：开机后观察背光灯已经点亮,但开机却无创维标志也无OSD,由此判断应为主板未给显示屏信号引起;测主板J27接口处供电正常,但无LVDS信号,判断为主板未给屏驱动信号,测主板U15-PW113第108脚VS和第109脚HS、第106脚DCLKseexam 均有输出,RPH、RPI、RPF PG、RPD、RPE47欧姆排阻有R、G、B数据输出,由此可以判定LVDS芯片U20-DS90C385未工作造成,测U20第1、9、26脚+3.3V供电正常,第32脚ON/OFF 控制脚也为高电平,后更换U20后正常;1.创维修液晶电视维修：静音键无效只是静音键不起作用,而其他键正常,试更换FLASH 后机器正常;2.创维修液晶电视维修：黑屏,有声音用遥控器操作正常,背光灯亮,屏驱动12V供电正常,测GM5521输出的LVDS信号正常有信号是1V--2V电压,补焊CN8插座,正常;3.创维修液晶电视维修：不开机,指示灯不亮测5V上升到12V,同时更换1578和4435后,5V正常,换FLASH明显烧坏,还是不开机指示灯亮,测CPU,24C16供电及总线电压3.54V,基本正常,换24C16无效,更换CPU后正常;5V电源是给CPU,FLASH,24C16供电,5V上升到12V首先烧FLASH,而CPU和24C16不一定坏.CPU,FLASH还有3.3V及1.8V供电,对地电阻二极管档200-300Ω;4.创维修液晶电视维修：TV,AV,S-DIVE无信号测3230及2300都是缺1.8V供电,,测D20正端有电压而负极只有1.2V电压,用BA158代换,机器恢复;1.8V和3.3V供电,在稳压器的输入端都有一只二极管作降压用,因电流较大,故障率较高;创维液晶电视维修8TT系列机芯故障处理：创维8TT系列的液晶电视在早期的8TT1机芯生产量较小,现早已停产的基础上衍生了一系列的电视机芯,在市场的占有量极大;如：8TT3、8TT9、8TT6、8TT8系列机芯;在电路设计上,这一系列的机芯的电路大同小异;其中,8TT3与8TT9机芯电路只有一USB功能的区别,8TT9seexam机芯比8TT3机芯多了一个USB功能在电路上多了一块USB板,电路的具体分析与维修见技术指南十二册;8TT6机芯与8TT8机芯的电路基本相同;其中,8TT6机芯的电路由图像解码TVP5147＋图像缩放MST9151+CPU78E516B构成了机芯的主要结构;在后期生产的机器中用TSU66AJ代替了MST9151,因为MST9151在HDTV的状态下没有色度调整,而TSU66AJ就解决了这一问题,在实际的维修中,用TSU66AJ可以代替MST9151,但MST9151不能代替TSU66AJ;创维液晶电视维修8TT6机芯主要处理芯片的故障判断在遇到光栅或图像故障时可通过切换菜单的方法判断故障部位：1、先按“菜单”键,屏幕有了菜单后,将电视由TV状态切换到VGA状态,然后在按“菜单”键,如果菜单出现的非常慢,则故障是由于TVP5147损坏引起;如常见故障：通电后1～2分钟屏幕才会亮2、拔掉LVDS信号输出线,然后按“待机”键,如开关机控制正常,故障应在后级电路,TVP5147、MST9151应是正常的;如常见故障：画屏创维液晶电视维修8TT8机芯的电路方案有两个：1、图像解码TVP5160＋图像缩放MST5121＋CPU79E632形成机芯的主要结构2、图像解码TVP5160＋图像解码seexamTVP5147＋图像缩放MST5121＋CPU79E632形成机芯的主要结构,本机芯带有PIP功能;在8TT8机芯的电路中,用TVP5160代替了TVP5147,用MST5121代替了MST9151/TSU66AJ;TVP5160比5147多了一3D图像处理包括3DY/C分离与3D图像降噪,增强了图像的清晰度;MST5121与TSU66AJ比较更有优势,比TSU66AJ多了三个功能：1、逐行处理功能；2、内部集成了HDMI的信号；3、支持1080P 的信号处理格式;创维液晶电视维修时,8TT6机芯主芯片的故障判断方法不能用到8TT8机芯中;在8TT8机芯电视故障的判断时,只能用示波器跟踪信号的方法判断故障部位;需注意的是当TVP5160或其外挂的SDRAM出现故障时会出现图像、字符干扰或字符抖动的现象;维修时,可先测量5160与其外挂的SDRAM各数据线的电阻值,如无电阻增大的现象,则先更换SDRAM,然后再更换5160;。

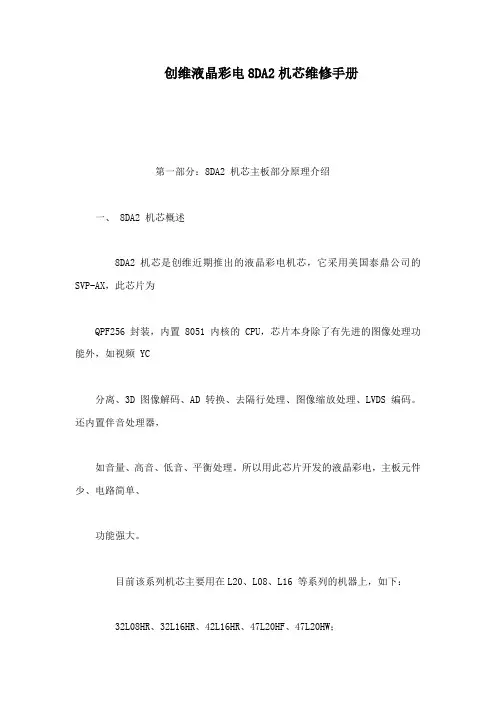

创维液晶彩电8DA2机芯维修手册第一部分：8DA2 机芯主板部分原理介绍一、 8DA2 机芯概述8DA2 机芯是创维近期推出的液晶彩电机芯，它采用美国泰鼎公司的SVP-AX，此芯片为QPF256 封装，内置8051 内核的 CPU，芯片本身除了有先进的图像处理功能外，如视频 YC分离、3D 图像解码、AD 转换、去隔行处理、图像缩放处理、LVDS 编码。
还内置伴音处理器，如音量、高音、低音、平衡处理。
所以用此芯片开发的液晶彩电，主板元件少、电路简单、功能强大。
目前该系列机芯主要用在L20、L08、L16 等系列的机器上，如下：32L08HR、32L16HR、42L16HR、47L20HF、47L20HW；二、8DA2 机芯的整机功能特点：2．1 8DA2 机芯具有的主要特点：1．丰富的接口功能，如：电视、AV 视频、S 端子、分量、VGA、HDMI、USB 接口；2．游戏功能；3．数字静像功能；4．高清晰度显像；5．三代六基色；6．三维解像；7．支持USB 打印功能；8．高清USB，支持RMVB 格式的电影播放；9．健康屏变功能。
2．2 8DA2 机芯主要功能：1. 支持全制式模拟电视的接收；2. 支持复合视频双CVBS 信号；分量视频Y/C 端子；分量YCbCr/YPbPr 的输入；YPbPr端子支持480i 、576i、480p 、576p、720p、1080i、1080P 信号的自动识别；3. VGA 端子支持640×480/60HZ、800×600/60HZ、1024×768/60HZ、1280×1024/60HZ信号的自动识别；4. 具有HDMI 端子；接受符合HDMI V1.3 版本的标准的数字视音频信号；15. 具有六基色三代处理功能；6. 健康屏变功能；具有演示、及手动调节功能；7. USB 高清播放：除了支持 HVD 格式的高清格式的文外，而且支持RM/RMVB 格式的网络流媒体播放，还支持其他多种格式数字流媒体文的播放；8. 支持全景模式等多种显示模式；9. 内置电源，待机功耗小于或等 1.5W,大多数机器小 1W,符合绿色环保要求；10、数字静像、三维解像、高清晰度显像等，使还原出来的图像效果逼真出色。

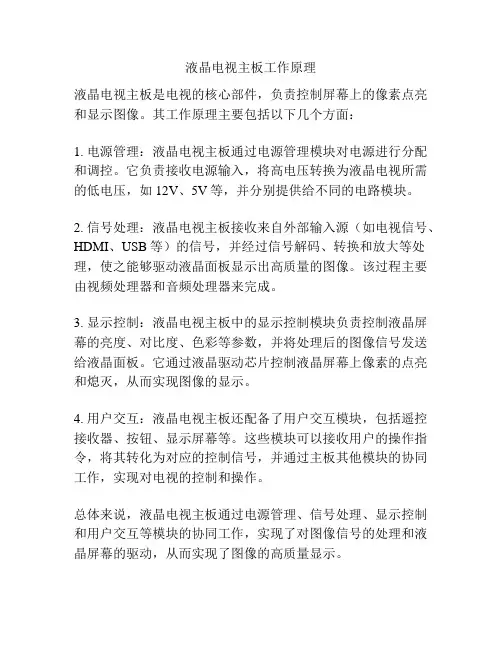

液晶电视主板工作原理
液晶电视主板是电视的核心部件，负责控制屏幕上的像素点亮和显示图像。
其工作原理主要包括以下几个方面：
1. 电源管理：液晶电视主板通过电源管理模块对电源进行分配和调控。
它负责接收电源输入，将高电压转换为液晶电视所需的低电压，如12V、5V等，并分别提供给不同的电路模块。
2. 信号处理：液晶电视主板接收来自外部输入源（如电视信号、HDMI、USB等）的信号，并经过信号解码、转换和放大等处理，使之能够驱动液晶面板显示出高质量的图像。
该过程主要由视频处理器和音频处理器来完成。
3. 显示控制：液晶电视主板中的显示控制模块负责控制液晶屏幕的亮度、对比度、色彩等参数，并将处理后的图像信号发送给液晶面板。
它通过液晶驱动芯片控制液晶屏幕上像素的点亮和熄灭，从而实现图像的显示。
4. 用户交互：液晶电视主板还配备了用户交互模块，包括遥控接收器、按钮、显示屏幕等。
这些模块可以接收用户的操作指令，将其转化为对应的控制信号，并通过主板其他模块的协同工作，实现对电视的控制和操作。
总体来说，液晶电视主板通过电源管理、信号处理、显示控制和用户交互等模块的协同工作，实现了对图像信号的处理和液晶屏幕的驱动，从而实现了图像的高质量显示。
APPi-lAJSICE T R E P A IT R IT S IG创绻50V5型液晶彩t黑屏故障裣修□黄宏章一台创维50V5型液晶彩电，开机后黑屏，伴 音正常;用手电筒照射液晶屏，可看见暗淡图像。
根据故障现象分析，判断背光驱动电路或者 LED灯条异常。
拆机检查，发现该机采用电源背光 二合一板，背光输出插座P1中有3根LED+线,3根LED-线，说明屏内有3组LED灯条。
上电试 机，测得LED+端电压在开机瞬间约为88V,随后 迅速下降。
外接点灯器检测,一组灯条不亮，看来 故障系灯条损坏所致。
小心翼翼地拆开液晶屏，发现屏内有6根灯 条，每根灯条上有11只灯珠，如图1所示;两根灯 条串联成1组，共3组灯条。
逐一检测，发现一根灯条上的一只灯珠损坏。
为保证维修质量，将6根 灯条全部换新，装机实验，故障排除。
此时测得LED+端电压约为70.1V,LED-端 电压在1.8V~6V之间波动。
为延长灯条使用寿命, 打开菜单，将“背光亮度”值由原来的“100”改为 “75”。
團■①创维32E55H E型液晶电榥不孖桃故障裣修纪实—台创维32E55H E型液晶电视，上电后按压 “开/关”键，面板上的红绿灯交替闪烁,不开机，偶 尔能正常开机，但工作约lOmin后自动关机，这时 所有按键失灵。
拆机检查，此机电源板型号是1680- P32ELU-20,主板型号是 5800-A8R2800-P10。
通 电，测量电源输出的5V、12V、24V电压，发现12V 电压为11.29V,偏低。
拔下主板供电插头，在PS- O N端外加高电平，上电，测得12V电压为12.3V,看来主板有问题。
测主板上各D C-D C电路输出 电压，发现U13(LD1117-ADJ)输出电压在1.4V~ 1.9V之间波动，但输入端电压为稳定的5V。
断电 后测量U13①脚外接的R193(75f t)、R194(82(1) 均正常，怀疑U13性能不良。
1；13是_只输出电□薛向阳压可调的三端低压差稳压器，因手头无此型号稳 压管，于是在废板拆得一只输出1.8V的LD1117- 1.8型稳压器换上，拆掉R193、R194,并将LD1117-1.8①脚接地。
创维集团有限公司研究院产品机芯维修手册机芯名称：8R19 /8R20/8R21文档名称：8R19 /8R20/8R21调试维修手册当前版本：V00.00正文页数：27拟制：审核：批准：发布日期：2011 年7 月 1 日一、机芯功能简介8R19/8R20/8R21机芯采用Realtek公司RTD2674S为主芯片，外挂一个32Mbit的FLASH和256M的DDR，主芯片采用216脚LQFP封装，内部已集成CPU、中放、图像处理、伴音处理，所以机芯主要特点是集成度高。
本机芯可支持双路8Bit/10Bit LVDS信号，支持HD/FHD屏。
VGA可支持到UXGA（1600X1200）（所有VGA模式只做60hz）。
YPBPR可支持到1920X1080P。
8R19机芯输入/输出接口定义：输入/输出接口规格A V IN 2路（一路侧A V）USB 1路VGA IN 1路YPBPR IN 1路HDMI IN 2路（1.3）VIDEO OUT 1路8R20机芯输入/输出接口定义：输入/输出接口规格A V IN 3路（一路侧A V）Y/C IN 1路VGA IN 1路YPBPR IN 2路HDMI IN 2路（1.3）VIDEO OUT 1路USB 1路8R21机芯输入/输出接口定义：输入/输出接口规格A V IN 2路（一路侧A V）VGA IN 1路YPBPR IN 1路HDMI IN 1路（1.3）VIDEO OUT 1路USB 1路二、系统框图如下，图一、图二,图三分别为8R20、8R19和8R21机芯的系统框图。
图一、8R20的系统框图图二、8R19的系统框图PANEL电源主板LVDS背光连接背光连接CN1 & CN7LVDSBLK_ON BLK_ADJ Power_ON5V_STB GND 12V GND 24VSWD1_2V12VU9:3.3VL35PWR_12VU14:7805TUNER_5VU11:MP1484USB_5VPWR_5VU13:1117-ADJDDR2_5V2674_2V55V_STBU9：8082_DC/DCD3_3A3_3U10:1117-ADJ U12:1084-ADJL36D1_2VTMDS3_3VU3:EEP防串货座子U9：8082U4:DDRU 1:功放U13:LDOU15:主IC 2674SU10:LDOU12:1084U 11:D C _D CHDMIVGAR_outL_outV G A 音频U14:1117副板接口Y12VD2224VD21AMP_VDDU1:功放PWR_5VL28PWR_12VL29PANEL_VCCPb PrAV1AL1AR1AVOUT ALOUT CN2:屏供电AROUTAV2TUNERRF 接口AL2AR2U16USB 接口图三、8R21的系统框图三． 电源网络：如下，图四为主板电源网络分配图耳机图四、电源网络分配图5VSTB 通过SY8082FAC 转化为3.3V ，提供给RTD2674 CPU 供电，此3.3V 又通过U10 AP1117转化为1.26V ，给RTD2674提供内核电压.，见图五。
ww w.j w 1989.c nAF»T=>i_IA.rslCE T R E T=>A.ITRING纖液晶麵m s主槿改装与麵□黄和创维通代机芯实为7R07机芯（主芯片为R T D2982 ),采用创维天赐4.1操作系统、C o o F a c e5.0UI,电路原理、主要功能与9R20机芯相近。
本通代机芯主板主要用于无原装主板可换的场合，目前已确认可兼容90种以上屏体，其主要接口如图1所示。
1.供电接口由于创维液晶彩电采 用过多种电源板且电压不 尽相同，为了让通代机芯主 板正常工作,必须确保主板 与供电适配。
本主板提供 宽、窄两种电源接口，各引1_E N A1_A D JB T B8VB T B8VF I R12VF M R12VL0N/0F FQN DR E S E V脚定义如图2所示。
实际改装时，须根据电源板的供电输出接口选择接口 C N7或C N0J7。
对于某些电源板，要在C N1处用跳帽短接以接通供电。
2.背光接口该机芯主板上设有与背光使能和背光调整端，与背光驱动板的对应端连接即可。
对于一些L G屏,要用跳帽短接C N9,以启用背光P W M调整功能。
)S T B e)ST Br e l e v f S f o n j J53.键控接口本机芯预留宽、窄两种不同的键控接口，各引说明：上述设置只有在交流关机重启后才生③若改动后键控不灵，这时可按照图4中的参 数进行更改。
4. 屏线接口本主板预留FFC软排线和芯/绞线接口。
对 于前者，小心插入C N0L1、C N0L2接口并锁定即 可;对于后者，高清芯线直接插入C N2(部分26、32英寸机的屏线需换成51PIN软排线，部分26 英寸机要看机芯输出与C N0L2输入是否对应）,标清芯线插入C N1(靠近C N9端）。
5. 屏参设置对于标清屏，分别用跳帽靠近“H D”端插入 C N4,靠近“偶”端插入C N5,否则可能黑屏。
2.1.1 MST6M68FQ芯片供电引脚定义2.1.2 MST6M68FQ芯片的复位定义此芯片第139引脚为高电平是复位，复位为20ms宽的方波，芯片正常时为低电平。
2.1.3 MST6M68FQ芯片对于8M73机芯的相关信号定义l MST6M68FQ第2、3引脚为USB1的信号差分输入l MST6M68FQ第295、296引脚为USB2的信号差分输入l MST6M68FQ第7、8引脚为HDMI2的时钟信号；第11、12；14、15；17、18分别为HDMI2的3对差分输入信号l MST6M68FQ第20、21引脚为HDMI1的时钟信号，第22、23；25、26；28、29分别为HDMI1的3对差分输入信号l MST6M68FQ第37、38引脚，第39、40引脚，第42、43引脚分别为VGA的B、G、R信号输入以及高清YPbPr1、YPbPr2的Pb、Y、Pr信号输入l MST6M68FQ第46、47引脚分别为VGA-HS、VGA-VS的信号输入l MST6M68FQ第48、49引脚分别为SHVS的C、Y信号输入l MST6M68FQ第50引脚为A V1的视频信号输入l MST6M68FQ第52引脚为A V2、A V3的视频信号输入l MST6M68FQ第55引脚为CVBS视频输出l MST6M68FQ第62、63引脚为SIF信号输入l MST6M68FQ第65、66引脚为VIF信号输入2.1.5 I2C总线控制引脚MST6M68FQ芯片第137、138引脚分别为SDA、SCL，用以控制高频头等。
两管脚如有问题，可能导致开机缓慢等问题2.2 高频调谐器介绍2.2.1 引脚功能定义如下2.2.2 中频频率数值如下2.3 DC to DC——AP1534介绍2.3.1 本机芯采用AP1534完成12V转5V以及5V转VDDC（1.26V）。
本IC的输入电压为4.4V~18V，输出电压为0.8V~VCC，输出最大电流为2A。
% 獅J i a道：M I N G ''"S H I L U N D A Om 9R 6〇m ( 〇l e dm m m m m□宋智明创维O L E D 液晶电视9R 60机芯主板在55S 9D 、65S 9D 等机型上应用，电路板上的主芯片型号为R T D 2999LDH -GR (注意芯片为LDH -G R ),围绕此芯片外设有四块D D R 3 (U D 1 ~U D 4: H 5T Q 4G 63CFR -RDC}、E M M C 程序块 U 0M 4 (THGBMFG 7C 1LBAIL TOSHIBA ,用于存储启动程序）、K 24C 128-SO -T-G 为 EEPROM 程序存储器、功放块 TAS 5711(低音）+TAS 5766(R/L 声道）、调 谐块S I 2151 (U 0T 1,实现IF 接收转模拟中 频信号去主芯片，完成模拟R F 信号接收 处理）或接收D T V 中频信号去A TMB 8880(U 0F 1 ),在I t 总线控制下将 IF 信号进行放大、信道解调，得到多频道数据码流信号T S 去主芯片进行D T V 处 理。
该机使用的遥控器YK 85为蓝牙智能@语音遥控器。
图1为该机信号处理框图。
D T V 处理芯片TDA 8024T : C A 卡信号经此1C转换去主芯片。
要达到D T V 数字电视信号接收有效，需要调谐块U 0T 1及U 0F 1参与完成。
接收 D T V 无效，而接收A T V 模拟信号有效时，通常 需检查U 0F 1和C A 卡及TDA 8024T 这几部分 电路。
TDA 8024T 引脚功能：①、②脚为时钟C L K 设置 端。
③脚为C A 卡供电5V 或3V 选择端，当电压 为3V 时,C A 卡为3V 供电；当电压为5V 时，采 用5V 供电。
⑤、⑦脚为内部D C -D C 转换，在两 脚间连接有电容。
创维E710U资料创维E710U（9R15机芯）系列维护与维修⼀、功能调试与升级本系列机芯产品型号见表1所⽰，主板见图1所⽰。
产品型号机芯电源配屏版本号玻璃42E710U 9R15 168P-L4N011-00 7626-T4200L-Y220 REL420WY(LD0-20) LC420EGY-SGM149E710U 9R15 168P-P6L011-00 7626-T4900L-Y030 REL490WY(LD0-20) LC490EQJ-SGE155E710U 9R15 168P-P6L011-00 7626-T5500L-Y070 REL550WY(LD0-20) LC550EGY-SGM11、⽹络设置使⽤遥控器进⾏⽹络设置：按遥控器上的“天赐”→“设置”→“⽹络设置”→进⾏“有线/⽆线”选择。
2、⼯⼚模式的进⼊与退出⽅法⽅法⼀：在“本机信息”下，⽤遥控器按“上上下下左右左右”，即可进⼊⼯⼚菜单。
⽅法⼆：⾸先将⾳量减到“00”，然后按住键控板上的“⾳量减”键，同时按⼀下遥控器上的“返回”键，即可进⼊⼯⼚模式。
⽅法三：当⼯⼚模式菜单⾥的“单键模式开关”为“开”时，按⼯⼚遥控器上的“⼯⼚调试”键（3FH），即可进⼊⼯⼚模式。
按“返回”键或“⼯⼚调试”键（3FH）或“屏显”键，均可退出⼯⼚模式。
3、软件升级9R15机芯有主程序和UBOOT程序两部分程序可进⾏升级。
9R15机芯的主要数据（如MAC地址、HDMI KEY、防串货码）均放置在EEPROM（其主要地址说明：串码识别地址05H ，串码起始地址07H ，HDCPKEY 起始地址27H，MAC地址170H）中，在⽣产预调时需写⼊，EEPROM初始化等操作均不会被改写，在修理时请尽量不要更换EEPROM，否则，会影响正常使⽤。
本机芯有两个位号的芯⽚需在贴⽚前烧录，分别如下：U9（主板位号）：烧录内容是BOOT程序和主程序（两者⼆合⼀的镜像⽂件），⽂件类型是*.img（具体⽂件名请参考“设计技术资料电⼦⽂档归档清单⼀览表”，该软件由设计师制作，在研发总部技术管理部归档）。
图解创维40E3500型液晶电视主板维修□周晓庆5)1)4(OZ568):恒流驱动芯片，一旦损坏，就会出现背光不亮、黑屏等故障现象等U6P1(AOZ3015)：12V转+5VSB变换芯片，一旦损坏，就会出现不开机、黑屏等故障现象等UOM1(24032):用户存储器(存储用户信息)，一旦损坏，就会出现不开机、黑屏等故障。
检查时可断开U0M1⑤、⑥脚外R()M5、R0M6来判定T0D1：开关变压器，一旦损坏，就会出现不开机或带负载能力差等故障现象U0T1(MXL661)：高频电路处理芯片，一旦损坏，会二出现TV无信号U0P9(AOZ3015): +12V_NO1<转VDD_1V1变换芯昏，一旦损坏，就会出现不开机等故障现象Q0D1(JCS12N65T):动率开关MOS 管，一旦损坏，就会出现不开机等故障U0D1(NCP1251):高度集成的PWM控制芯片，一旦损坏，就会出现不开机等故障现象U1(Hi3751 AV32O)主芯片，一旦损坏,就会出现不开机、无图像、黑/白屏、无声等故障。
不开机最为常见，检修方法：1.检查供电U()l>4输出3.3VSB、X0R［、K2是否虚接或开路。
2.检测Q0S7b 极应有从低到高的电平变化。
3.检测U0P10输出的1.5V经RD17~ RD22分压形成的0.75V是否正常。
4.检查KD7-KD9是否正常U0M9：EMMC存储Mboot 程序)，一旦损坏，启动程序就会烧录不正常；如果与主芯片间通讯有故障会导致不开机，此时检查主芯片与其通讯通道上R1M9、R2M()~R2M9、R1M()~ R1M8、R1M10等TNQJ1(PSF2447):隔离变压器，一旦损坏，就会岀现网络连接不上或者网络连接异常等故障现象U1AO(TPA314(>):音频功放，一旦损坏，就会出现无声音或声音失真或不开机等故障现象。
检修方法：1.检测①脚是否为低电平。
2.拔掉③、⑫脚外接电路中Q1A()、Q1A2,若伴音恢复则检查关机静音电路和U1相关引脚电路。
www.jw APPL-IATSiCE T R E P A IT R IT S IG t 创缯8S90 m液晶彩电主槿工作原理獅(下)(上接10期）11. S D卡信号输入电路S D卡信号从插座JA2J7输入，送往主芯片U100,如图13所示。
SD-D0信号从JA2J7⑦脚输 入，经R1008隔离后送到U100的A H12脚;S L)- D1信号从JA2J T7⑧脚输入，经R10〇7隔离后送到 U100的AJ11脚;SD-D2信号从JA2J7⑨脚输入，经R1006隔离后送到U100的A H11脚；SD-D3 信号从JA2J7①脚输入，经R1005隔离后送到U100的A G12脚;SD-C D Z信号从JA2J7的⑩脚 输入，经R1009隔离后送到U100的P5脚；SD-□周晓青C L K信号从JA2J7⑤脚输入，经R1010隔离后送 到U100的AG21脚;S D-C M D信号从JA2J7②脚 输入，经R1011隔离后送到U100的AG20脚；SD-W P#信号从JA2J7⑪脚输入，经R1027隔离 后送到U100的B4脚。
12. A V信号输出电路U100的AM4脚送来的右音频信号经C1726 耦合、R2015隔离后送给U1325进行比较、放大，然后输出；U100的AL4脚送来的左音频信号，经 C1723 耦合、R2010 隔离、R2011 隔离、U1325 放 大，然后输出。
相关电路如图14所示。
13. 数字音频功放电路本机芯伴音功放采用数字音频功放TAS5711,如图 15 所示。
U0A3(TAS5711)内部集 成了数字音频处理、串行音频端口、数字音频接 口、串行控制、微控制、S R C、降噪、功放输出、保护 逻辑等电路，其②、③、㉞、⑮、⑩、⑪、⑭、©脚为 24V供电脚,⑫脚为3.3V模拟供电脚，⑧、©脚为3.3V数字供电脚，⑲(P N D)脚是待机控制脚，⑳(RESET)脚是复位脚，⑬(S D A)脚、⑭(SCL)脚为 数据、时钟总线脚，⑮(M C L K)脚为主时钟输入脚，⑳(LR_C L K)脚为串行音频数据左右时钟输入脚，㉑(SCLK)脚为串行音频数据时钟输入脚，㉒(SDIN)脚为串行音频数据输入脚，①（O U T_A)脚、@(O U T_B)脚分别为左、右声道音频信号输出脚,®(〇UT_D)、㉚(OUT_C)脚分别为左、右重低音音频信号输出脚，其中，⑮、⑳、㉑、@脚是I I S数字音频信号输入脚。
