创维液晶电视各种机芯维修实例

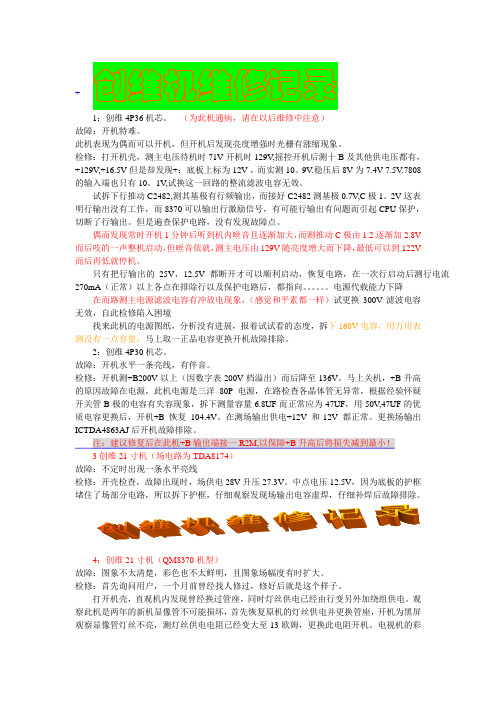

+ 创维机维修记录1：创维4P36机芯。

（为此机通病，请在以后维修中注意）故障：开机特难。

此机表现为偶而可以开机，但开机后发现亮度增强时光栅有涨缩现象。

检修：打开机壳，测主电压待机时71V开机时129V,摇控开机后测十B及其他供电压都有，+129V,+16.5V但是却发现+：底板上标为12V ，而实测10。

9V.稳压后8V为7.4V-7.5V.7808的输入端也只有10。

1V,试换这一回路的整流滤波电容无效。

试拆下行推动C2482,测其基极有行频输出，而接好C2482测基极0.7V,C极1。

2V这表明行输出没有工作，而8370可以输出行激励信号，有可能行输出有问题而引起CPU保护，切断了行输出。

但是遍查保护电路，没有发现故障点。

偶而发现常时开机1分钟后听到机内咝音且逐渐加大，而测推动C极由1.2逐渐加2.8V而后吱的一声整机启动，但咝音依就，测主电压由129V随亮度增大而下降，最低可以到122V而后再低就停机。

只有把行输出的25V，12.5V都断开才可以顺利启动，恢复电路，在一次行启动后测行电流270mA（正常）以上各点在排除行以及保护电路后，都指向。

电源代载能力下降在而路测主电源滤波电容有冲放电现象，（感觉和平素都一样）试更换300V滤波电容无效，自此检修陷入困境找来此机的电源图纸，分析没有进展，报着试试看的态度，拆下160V电容，用万用表测没有一点容量，马上取一正品电容更换开机故障排除。

2：创维4P30机芯。

故障：开机水平一条亮线，有伴音。

检修：开机测+B200V以上（因数字表200V档溢出）而后降至136V。

马上关机，+B升高的原因故障在电源，此机电源是三洋80P电源，在路检查各晶体管无异常，根据经验怀疑开关管B极的电容有失容现象，拆下测量容量6.8UF而正常应为47UF，用50V,47UF的优质电容更换后，开机+B恢复104.4V。

在测场输出供电+12V和-12V都正常。

更换场输出ICTDA4863AJ后开机故障排除。

创维液晶电视各种机芯维修实例.doc机型/机芯故障现象解决方法15AAB/8TT1 刚开机能看到画面，一秒钟后有声无像，背光灯不亮判断为背光板引起的，拆开检测发现电容C18、C24（25V/22UF）爆裂，更换试机，故障排除。

１５ＡＡＣ/8TT1 无图像有伴音经检修发现ＰＷ１２３５在工作时发热严重，造成引脚虚焊，对IC 进行补焊，故障排除。

20L98TV8K60 放一段时间后失控，图花此机大概放5 分钟就出现按键失控，图花，怀疑MT8200 虚焊，补焊后故障依旧，在出现故障时测量各路供电，发现IC2/3.3V 只有3.1V 左右，换之老化，故障排除20L98TV/8K60 声音失真(声音制式错乱一样刚开机,图像声音正常,过一会儿声音成呼声(声音制式不对).因该机为新机型,手头无资料,试代换存储器24C32 后,长时间老化机器正常20L98TV/8K60 TV 图像拖尾,A V 正常AV 图像正常,说明故障出现在中放电路,试代换TDA9886TS,380W38-02,故障依旧.怀疑声表面K7262 坏,换之正常19L11IW/8K60 搜不到台首先查高频头的供电，发现没33V 调谐电压，因此机33V 采用的是自举升压电路，依次查D6，D1，ZD1。

D6烧坏，换之，再次烧坏，仔细检查C93/0.47UF 电容漏电，换D6，C93 故障排除22LEATV/8TT6 图不良模拟信号TV/A V 下时有时无图像,问题肯定在模拟信信号通道,TV/A V 信号解码是通过TVP5147 解码,查各供电,时钟正常,代换解码TVP5147 试机故障排除.22LEATV/8TT6 黑屏开盖检查，发现背光灯在开机瞬间亮一下即熄灭。

疑为背光板问题。

检查发现C34 虚焊，补焊后故障排除。

22LEATV/8TT6 该机开机黑屏伴音正常，背光不亮测背光板供电有，控制电压也有但FB1开路，怀疑背光板上负载短路，仔细查发现C305 有点变黄，拆下发现该电容已严重短路，于是找来一只50V10UF电容装上，再装上一只好的FB1 开机背光亮起来了，故障排除。

创维液晶维修实例机型机芯配屏故障现象故障元件(可通用) 位号相关点电压故障分析32L88IW 8DA8 LG TV正常，无A V R344、R345虚焊R344/R34532L88IW 8DA8 LG 无图有光有声R223开路R22332L28RM 8G20 LG 不开机，不遥控，亮绿灯R251开路R251 U78输出1.6V，正常1.8V U78开路使8668工作异常，出现不开机32L18RM 8G20 LG VGA无图,其它通道正常33欧电阻R136,R137 74HCV14/5脚0V 无VGA行同步信号输入32L18RM 8G20 LG 杂音,图像正常WM8738 U3432L18RM 8G20 LG 绿灯亮黑屏24C32 U2132L18RM 8G20 LG 绿灯亮不开机MX29LV160 U26 软件不正常32L18RM 8G20 LG 黑屏.遥控正常3904,0欧电阻Q35,R49 U32/4脚12V, U32/4脚高电平待机无12V输出37L18RM 8G20 LG USB黑屏W29M160EB U332L28RM 8G20 LG 无USB PI5V330 U20 L1,L3,L4都有0.75V 因L1,L3,L4都有电压证明前面已工作42L18RM 8G20 LG 无酷K 4435/AML7228 U66/U88 4435的5,6,7,8脚12V 4435击穿损坏AML722832L18RM 8G20 LG 不开机24C32 U27 数据丢失32L18RM 8G20 LG 无台STV8317 IC142L28RM 8G20 LG 酷K杂音WM8738 U34 WM8738为酷K音频A/D转换器42L28RM 8G20 LG 无酷K MX29LV160 U3 软件异常47L18RM 8G20 LG 红灯亮不开机12F629 U21 U21烧穿42L18RM 8G20 LG 重影24C32 U2732L18RM 8G20 LG 一次开机无声STA335 IC242L18RM 8G20 LG 无颜色24C32 U2732L18RM 8G20 LG 酷K初始化失败U盘U1837L18RM 8G20 LG 不开机FLI30336 U60037L28RM 8G20 LG 绿灯亮不开机MX29LV160 U26 软件异常20L98TV 8H01 AU 不开机，变红灯AP1513 IC5 1513⑤⑥无输出1513是12V转5V的变换IC20L98TV 8H01 AU 不开机变红灯ENME IC001 均无输出软件数据丢失导致不开机20L98TV 8H01 AU 不开机，红绿灯交替闪烁24C16 IC002 均无输出24C16数据丢失导致不开机，需要写数据20L98TV 8H01 AU 花屏L107 L107 测L107无3.3V通过花屏可能由于图像处理芯片HTV225及M12L16161A 工作条件异常,检查发现L107开路20L98TV 8H01 AU 黑屏D101 D101 IC902无1.8V输出黑屏先检查各工作条件是否正常,测IC902无输出,查其供电发现D101开路20L98TV 8H01 AU 不开机亮红灯ENME0509 IC001 程序异常20L98TV 8H01 AU 黑屏D103 D103 测其2端电压一端有一端无19L11IW 8K60 LG 冷开机一切正常，老化10S后死机高频头③脚到R10之间线断此类故障应多考虑总线19L11IW 8K60 LG 冷机正常，热机后自动开关机1084 IC2 测的IC2为3.1V MT8200供电不足导致其工作异常出现自动开关机19L11IW 8K60 LG 不定时出现噪音，异响需要进行技术更改均正常将动态存储器15脚接15P电容到地19L11IW 8K60 LG 冷开机有声无图无光三极管Q19 Q19处无3.3V输出Q19为背光ON\OFF控制三极管19L11IW 8K60 LG TV图像有重影上下抖动K7262M SAM1 均正常7262为TV的图像声表19L11IW 8K60 LG 所有信号黑屏，有声无光MT8200 IC11 均正常MT8200为所有型信号的伴码IC19L11IW 8K60 LG 不开机，亮红灯，不遥控29LV160CB IC20 均正常此类故障排除供电外应考虑软件故障19L11IW 8K60 LG 音量自动减到0 二极管D12 均正常19L11IW 8K60 LG 冷开机杂音，沙沙声总线断均正常总线断一般会出现杂音19L11IW 8K60 LG 开机很慢，有时不开机24C32 IC24 均正常用户动态存储器数据丢失应考虑20L98TV 8K60 AU 不定时出现杂音C187到C191击坏均正常要技术更改26L16SW 8K60 奇美不定时出现杂音TA2208A IC25 均正常功放损坏即会出现杂音26L98PW 8K60 奇美不定时出现杂音TA2208A IC25 均正常功放损坏即会出现杂音19L11IW 8K60 LG 部分键控不能用1084 IC2 IC2偏离0.2V，正常3.3V 功放损坏即会出现杂音20L98TV 8K60 LG 不开机，亮红灯29LV160CB IC20 IC2,IC4无电压数据丢失导致不开机19L11IW 8K60 LG TV无声电容短路C16 均正常干扰9885输出有声，干扰9885输入无声即表明9885坏，换988526L16SW 8M01 奇美屏一边亮一边暗变压器T603 测得变压器的阻值变大变压器损坏通常会影响亮度26L16SW 8M01 奇美无光9939 IC501 测得变压器的阻值变大9939为背光启动IC26L16SW 8M01 奇美开机亮一下就灭9982 IC502 测D516短路9982为背光驱动IC26L16SW 8M01 奇美背光不良变压器T604 变压器损坏通常会影响亮度26L16SW 8M01 奇美屏不亮，无光二极管D523 测得D523短路D523击穿使IC502工作异常26L16SW 8M01 奇美三无6556 IC601 测③脚电压低于14V IC601为300V转16V的DC/DC变换IC26L16SW 8M01 奇美三无二极管D601 D601漏电D601损坏使IC601无供电26L16SW 8M01 奇美少台,部分台搜不到Q30 VT电压为16V左右VT偏低时高频头工作异常26L16SW 8M01 奇美冷开机灰屏有声,无字符24C32 U3 均正常用户动态存储器数据丢失导致26L16SW 8M01 奇美自动开关机,指示灯交替闪24C32 U3 均正常用户动态存储器数据丢失导致26L16SW 8M01 奇美用户要求取消开机出现95105555 进工厂调试均正常26L16SW 8M01 奇美开机白屏WM8776 U7 均正常8776为WDS信号发射器32L98SW 8M10 LG 菜单字符显示不清楚24C64 U34 均正常用户存储器数据丢失导致字符异常32L98SW 8M10 LG 不开机9U19AL U9 U3输出短路9U19AL短路导致不开机26L16SW 8R01 奇美开机白屏,能遥控D63击穿D63 测U2⑤⑥对地短路D63击穿使U212V转5V无输出26L16SW 8R01 奇美开机白屏,能遥控D65击穿D65 测U2⑤⑥对地短路D63击穿使U212V转5V无输出26L16SW 8R01 奇美开机白屏,能遥控D2击穿D2 测U2⑤⑥对地短路D63击穿使U212V转5V无输出26L16SW 8R01 奇美开机灰屏，有白色竖线，有声音D9开路D9 D9无输出D19无输出使U19供电异常26L16SW 8R01 奇美开机灰屏有声，能遥控24C16 U12 均正常软件数据丢失导致黑屏26L16SW 8R01 奇美部分台转台无台标字符显示W29E632 U13 均正常软件升级即可26L16SW 8R01 奇美开机很慢24C16 U12 均正常用户动态存储器数据丢失导致每次开机都需要初始化26L16SW 8R01 奇美开机白屏3102 U2 U2⑤⑥输出低于5V U2为电源管理IC32L16HC(2) 8T1G LG 不开机，不遥控，亮绿灯1513 U28 U28⑤⑥脚无输出U28为12V转5VDC/DC变换IC 32L16HC(2) 8T1G LG 不开机，不遥控，亮绿灯8668 U600 8668供电偏低1.5V 8668供电偏低，测的为对地短路导致不开机32L16HC(2) 8T1G LG 不开机，不遥控，亮绿灯3.3V稳压管U37 U37无输出测无短路，有输入无输出，8668工作异常32L16HC(2) 8T1G LG 不开机，不遥控，亮绿灯29LV160CB U26 U26 26脚为3.3V 软件数据丢失导致不开机32L16HC(2) 8T1G LG 花屏普通二极管D5 D5输出1.5V，正常输出4.5V D5异常使U700 U701工作异常32L16HC(2) 8T1G LG 花屏HY5DU561622 U700 均正常动态存储器异常导致花屏32L16HC(2) 8T1G LG 花屏RN609虚焊RN609 均正常RN609为CPU到U701的通迅排阻32L16HC(2) 8T1G LG 不遥控PH5SB U29 U29③脚无电正常5V U29为遥控接收IC32L16HC(2) 8T1G LG 有声有广光无图（黑屏）4435 U32 U32输出低于12V U32损坏导致屏驱动工作异常32L16HC 8TAG LG 不开机，指示灯亮红灯，不遥控SS14 D44 测得U23处1.6V左右U23异常导致CPU工作异常32L16HC 8TAG LG 亮红灯，不开机，不遥控24C32 U8 均正常用户动态存储器数据丢失导致不开机32L16HC 8TAG LG 开机一切正常，不遥控24C32 U8 均正常32L16HC 8TAG LG USB不遥控24C32 U8 均正常32L16HC 8TAG LG 无声24C32 U8 均正常32L16HC 8TAG LG 高清偏色330Q U2 均正常U2为2路高清的切换IC32L16HC 8TAG LG 图像马赛克HY5DU56622 U14 均正常32L16HC 8TAG LG 无声BD3888 U18 均正常32L16HC 8TAG LG 不开机，亮红灯，不遥控26DF081A U7 均正常软件数据丢失导致不开机32L16HC 8TAG LG 不遥控Q16 Q1632L16HC 8TAG LG 不开机，亮红灯，不遥控FLI8541 U632L16HC 8TAG AU 不开机24LC32 U8 数据丢失32L16HC 8TAG AU 不遥控不键控24LC32 U8 数据丢失22LEA TV 8TG3 LG 不开机，指示灯变红灯GM5221 U13 U19对地短路U19为gm5221的供电稳压器，短路说明已击穿22LEA TV 8TG3 LG 不开机，指示灯变红灯W49F002U U14 F1处为3.3V F1处为U14的使能控制脚为3.3V一般已损坏22LEA TV 8TG3 LG 不开机，指示灯变红灯FB25虚焊FB25 flash31脚无供电FB25为flash的供电电阻22LEA TV 8TG3 LG 不开机，变红灯，不遥控二极管D17 D17无输出D17损坏是CPU的一路供电异常是CPU 工作异常22LEA TV 8TG3 LG 不开机，变红灯，不遥控AIC1578 U24 U24 6脚无6V输入4435损坏是CPU供电异常22LEA TV 8TG3 LG 不开机，变红灯，不遥控4435 U26 1、2、3脚无12V、4脚有6V，5、6、7、8、无输出用户存储器数据丢失导致不开机22LEA TV 8TG3 LG 不开机，变红灯24C16 U14 均正常用户存储器数据丢失导致无VGA22LEA TV 8TG3 LG TV、A V正常，无VGA 24C16 U14 均正常R86、R90为VGA的H、V信号输入电阻22LEA TV 8TG3 LG TV、A V正常，无VGA R86、R90变质R86/R90 U25 3、5脚无输入U11为TV、A V的行、场切换IC22LEA TV 8TG3 LG VGA正常，无TV、A V（黑屏）330Q U11 U11 2脚有、4脚无U11为TV、A V的R、G、B 信号切换IC22LEA TV 8TG3 LG VGA正常，TV、A V偏色330Q U11 均正常U11为TV、A V的R、G、B信号切换IC22LEA TV 8TG3 LG 所有信号均无图有声F1开路F1 均正常保险开路导致无屏供电22LEA TV 8TG3 LG 所有信号均黑屏（有光）有声音能遥控U25 U25 8、10脚无输出U25为H、V信号的处理22LEA TV 8TG3 LG 开机显示“255”频道24C16 U14 均正常用户存储器丢失导致22LEA TV 8TG3 LG 重新开机不是上次存的频道24C16 U14 均正常用户存储器丢失导致22LEA TV 8TG3 LG 声音很小24C16 U14 均正常用户存储器丢失导致22LEA TV 8TG3 LG 图像暗24C16 U14 均正常用户存储器丢失导致22LEA TV 8TG3 LG 所有信号均出现水印干扰24C16 U14 均正常22LEA TV 8TG3 LG TV、A V水印干扰，VGA正常U4 均正常动态存储器22LEA TV 8TG3 LG TV、A V马赛克，VGA正常FLI2300 U3 均正常2300虚焊使TV、A V22LEA TV 8TG3 LG VGA正常，无TV、A V VPC3230 U1 均正常22LEA TV 8TG3 LG TV、A V正常，VGA偏色FB24脱落U1 均正常FB24为VGA的R信号（主板后面）22LEA TV 8TG3 LG 冷机正常，热机后场不同步20.25M晶振X1 均正常22LEA TV 8TG3 LG 老化半小时后TV花屏C86、C88漏电C86/C88 U6（1.8V）偏低22LEA TV 8TG3 LG 亮一下就灭8958 IC0332LHAIW 8TG5 LG 开机有声无光无图（黑屏）40M晶振Y901 晶振只有两路高电平晶振损坏使魔画IC工作异常出现黑屏32LHAIW 8TG5 LG 开机出现创维图标之后黑屏二极管D20 U2、U6无输出D20开路使3230、2300工作异常32LHAIW 8TG5 LG 所有信号花屏、水印、有声L003 U9701 均正常魔画IC损坏会出现水印32LHAIW 8TG5 LG 遥控不灵C195 C195变值32LHAIW 8TG5 LG 图像花屏FB15 一端无电压FB15开路26L88IW 8TM1 奇美开机正常，搜不到台高频头51-2426L88IW 8TM1 奇美不定时遥控，接收不良好把屏变改为关，屏变对遥控接收头有红外干扰26L88IW 8TM1 奇美待机不良WM8776 U22 WM8776不良使总线异常出现待机不良32L88IW 8TR1 LG 无声4435 U710 4435无输出4435①②③有输入，④脚低电平，⑤⑥⑦⑧无输出32L88IW 8TR1 LG 不收台高频头U700 均正常测得总线正常，A V正常，高频头供电正常32L88IW 8TR1 LG 不收台TDA7442 U705 测得TDA7442供电偏低总线电压也不正常32L88IW 8TR1 LG 不开机24C32 IC11 均正常存储器数据丢失导致不开机32L88IW 8TR1 LG 不开机，亮绿灯W79E632A IC12 测总线无短路存储器数据丢失导致不开机22LEA TV 8TT6 LG 不定时出现工厂模式退不出W79E632A U7 均正常此类故障为升级软件中数据错乱造成22LEA TV 8TT6 LG 冷开机显示无"TV"或显示"输入信号不支持" W79E632A U7 均正常软件故障，升级即可（2006－12－19版本）22LEA TV 8TT6 LG 不开机,亮红灯,不遥控W79E632A U7 总线电压RN3处5V左右软件数据丢失导致不开机22LEA TV 8TT6 LG 图像件伴音均正常,不遥控W79E632A U7 均正常软件数据丢失导致不遥控22LEA TV 8TT6 LG 所有信号均黑屏（有光）有声音能遥控THC63WS0F84B U12 均正常U12为LVDS信号发射器，损坏通常会出现黑屏22LEA TV 8TT6 LG 所有信号均花屏THC63WS0F84B U12 均正常LVDS信号发射器虚焊会出现花屏22LEA TV 8TT6 LG 所有信号均黑屏（有光）有声音能遥控THC63WS0F84B供电线断R201处R201处无3.3V 电压发射器少一路供电，使其工作异常出现黑屏22LEA TV 8TT6 LG 所有信号均黑屏（有光）有声音能遥控4435 U2 4脚低、1 2 3脚高、5 6 7 8 无输出12V U2为屏供电MOS管才会出现黑屏22LEA TV 8TT6 LG 所有信号均黑屏（有光）有声音能遥控R6电阻变质R6 R6一端无12V R6为屏供电通道上的电阻22LEA TV 8TT6 LG 所有信号均黑屏（有光）有声音能遥控L4电感虚焊L4 L4一端无电L4为T2U66A的3.3V 供电电感22LEA TV 8TT6 LG 不开机,亮红灯,不遥控1501－50 U3 U3 2脚无输出1501－50为12V转5V DC/DC变换IC 22LEA TV 8TT6 LG 不开机,亮红灯,不遥控L1开路L1 U2 1 2 3脚无输入C60 2脚短路易烧L1，使U2无供电致不开机22LEA TV 8TT6 LG 三无F1开路F1 U3无输入12V F1为供电保险22LEA TV 8TT6 LG 不开机,亮红灯,不遥控TVP5147 F1 U204对地短路TVP5147击穿导致不开机22LEA TV 8TT6 LG 不开机,亮红灯,不遥控TVP5147 RN3相关电路总线总线短路致不开机22LEA TV 8TT6 LG 开机很慢铜箔RN3线断总线总线线断导致不开机22LEA TV 8TT6 LG 不开机,亮红灯,不遥控L201虚焊L201 L201一端无电L201为TVP5147供电电感（1.8V）22LEA TV 8TT6 LG VGA正常，无TV、A V、S信号TVP5147 TVP5147 均正常TVP5147为TV、A V、的码IC 22LEA TV 8TT6 LG VGA正常，TV、A V有干扰线RN13、RN14虚焊RN13/RN14 均正常RN13、RN14为TVP5147到通道上的排阻22LEA TV 8TT6 LG 所有信号均有声无图有光24C32 U8 均正常用户存储器数据丢失导致有声无图22LEA TV 8TT6 LG 遥控、键控不灵敏，后键控错乱R10、R11虚焊R10/R11 均正常R10、R11为键控板的供电通道上22LEA TV 8TT6 LG 所有信号均有声无图无光Q3损坏Q3 Q3无输出Q3为背光ON22LEA TV 8TT6 LG VGA正常，TV、A V、S有水印TVP5147 均正常TVP5147为TV、A V、的码IC22LEA TV 8TT6 LG TV、A V无彩色14.318M晶振Y3 均正常22LEA TV 8TT6 LG A V正常、TV有杂音1144 U701 均正常音频切换和音效处理均在1144里面进行22LEA TV 8TT6 LG A V正常、TV无声音LM358 U804 U804无输出LM358为TV音频信号的放大器22LEA TV 8TT6 LG 少台51-32 U804 均正常高频头损坏导致少台22LEA TV 8TT6 LG 不搜台51-32 U804 均正常高频头损坏导致少台22LEA TV 8TT6 LG 搜台黑屏51-32 U804 均正常高频头损坏导致少台22LEA TV 8TT6 LG 不开机、能待机51-32 U804 U802对地短路高频头工作异常使其异常出现不开机22LEA TV 8TT6 LG 不开机C732短路C732 1144是成对的短路总线短路引起MCU工作异常22LEA TV 8TT6 LG 所有信号均无声1144 U701 U701的14、22脚无输出用干扰法可判断功放或1144损坏22LEA TV 8TT6 LG 不开机、无背光保险开路F01 F01无电压保险开路导致背光板无供电而无光22LEA TV 8TT6 LG 无图无光电源指示灯闪C05电容击穿C05 F01处对地短路C05击穿12V供电对地短路22LEA TV 8TT6 LG 无图无光电源指示灯闪8958 IC02 F01处对地短路IC02击穿使12V供电短路22LEA TV 8TT6 LG 开机闪一下即灭，有声无光变压器虚焊T04 F01处对地短路变压器虚焊导致高压输出异常22LEA TV 8TT6 LG 开机闪一下即灭变压器虚焊T06 用万用表测得输出对地开路变压器虚焊导致高压输出异常22LEA TV 8TT6 LG 开机闪一下即灭高压电容虚焊C04 用万用表测得输出对地开路高压电容即启动电容虚焊会使高压异常22LEA TV 8TT6 LG 开机闪一下即灭高压电容虚焊C04 用万用表测得输出对地开路高压电容即启动电容虚焊会使高压异常22LEA TV 8TT6 LG 开机闪一下即灭562击穿ZD03 用万用表测得输出对地开路562击穿是IC03工作异常22LEA TV 8TT6 LG 开机闪一下即灭8958虚焊IC04 用万用表测得输出对地开路8958虚焊使其输出异常22LEA TV 8TT6 LG 开机闪一下即灭R12虚焊IC04 用万用表测得输出对地开路R12和C22组成RC振荡使IC01工作异常22LEA TV 8TT6 LG 开机闪一下即灭OZ960 IC01 均正常R12和C22组成RC振荡使IC01工作异常22LEA TV 8TT6 LG 无光R06 IC01 IC01无输出IC01无供电致无光22LEA TV 8TT6 LG 无光OZ960 IC01 IC01供电电压偏低IC01供电低致无光22LEA TV 8TT6 LG 无光Q02虚焊Q02 IC01无5V供电Q02使IC02无供电22LEA TV 8TT6 LG 无光C38虚焊C38 IC01无5V供电反馈之中虚焊使IC02工作异常22LEA TV 8TT6 LG 开机屡烧IC02、IC03 ZD02、ZD03不良ZD02/ZD03 IC01无5V供电反馈之中虚焊使IC02工作异常22LEA TV 8TT6 LG 开机闪一下即灭需要进行技术更改IC01无5V供电C31到C36更改为3000V.18PF电容即可22LEA TV 8TT6 LG 无光R03虚焊R03 R03一端无电压R03为背光ON/OFF通道上的电阻32LBAIW 8TT9 三星自动开关机亮绿灯，背光亮暗交替闪14.318M晶振Y132LBAIW 8TT9 三星开机TV、A V花屏，VGA正常M12L1616虚焊U4 均正常动态存储器异常均会出现花屏32LBAIW 8TT9 三星开机有光哟声无图黑屏4435 U2 U2无输出5、6、7、8 U2无输出使屏驱动无电压32LBAIW 8TT9 三星不开机，亮红灯W49F002U U25 U2无输出5、6、7、8 flash数据丢失导致不开机32LBAIW 8TT9 三星不开机R182开路R182 R182一端无输出R182为后面电路的供电保险电阻32LBAIW 8TT9 三星搜台不存台24C64 U1 均正常用户存储器数据丢失导致此类故障32LBAIW 8TT9 三星开机绿屏能正常遥控R11虚焊R11 24C64 8脚无电用户存储器无电压会出现绿屏故障32LBAIW 8TT9 LG 不搜台，有雪花噪点R23-R134处线断R23处无电压此类故障应多考虑总线32LBAIW 8TT9 LG TV、A V无彩色，VGA正常14.318M晶振Y3 基本正常32LBAIW 8TT9 LG 不开机，亮红灯1501A50 U17 U17 8脚无输出U17为12V-5VDC/DC变换IC40LBAPW 8TT9 三星不开机，亮绿灯，不遥控22欧排阻RN2 RN2为flash－CPU的通迅排阻40LBAPW 8TT9 三星开机红绿灯交替闪烁DPTV6930虚焊U13 均正常40LBAPW 8TT9 三星开机红绿灯交替闪烁L3开路U13 均正常L3为69302.5V的供电电感40LBAPW 8TT9 三星TV正常，无VGA信号二极管D2 ICU15 16脚无电U15为A V、S、P/Cb/Cr的切换IC 40LBAPW 8TT9 三星TV正常，无A V 330Q U15 C212无输入40LBAPW 8TT9 三星字符干扰，6930 U13 均正常6930损坏导致SDRAM通迅异常40LBAPW 8TT9 三星七彩屏U640LBAPW 8TT9 三星竖带干扰6930 U13 用手压6930故障消失故其虚焊41LBAPW 8TT9 三星黑屏,VGA正常6930 U13 U18无输出输出对地短路判断6930坏37L98PW 8TT9 LG 开机黑屏半分后正常14.318M Y137L98PW 8TT9 LG TV无图其它正常R155 R155 TV无图检测TV信号通道发现R155开路37LBAIW 8TT9 LG 蓝屏字符偏移24C64 U137L98PW 8TT9 LG A V无图,TV/VGA正常TMP93CS45 U10 测U15的1脚无5V高电平无A V检查A V切换通道及线路及U15工作条件40LDAPW 8TT9 LG 黑屏17-33L U40 测U40无3.3V输出所有信号黑屏应检查魔画及缩放电路40LBAPW 8TT9 三星不开机亮红灯74HC573A U7 亮红灯可能CPU部分工作异常37L98PW 8TT9 LG 背光亮黑屏,VGA正常W49F002 U25 程序丢失40LBAPW 8TT9 三星黑屏,竖线忽有忽无14.318M晶振Y137LBAIW 8TT9 LG 场不同步TSU66A U6 检查6930场同步信号到TSU66A芯片回路,发现到TSU66A引脚虚焊37L98PW 8TT9 LG 红绿灯交替闪6930 U13 6930虚焊37L98PW 8TT9 LG TV黑屏,VGA正常W49F002 U25 软件不正常37L98PW 8TT9 LG 无A V/TV,其它信号正常93CS45 U10 330Q/1脚无高电平32L16SW 8TTK LG 不开机AP1510(1513) U20 测U20有12V输入，无5V输出导致不开机32L16SW 8TTK LG 不开机24M晶振Y4 测Y4晶振无电压32L16SW 8TTK LG 不开机W79E632A U11 CPU 34脚无反馈电压给电源半32L16SW 8TTK LG 黑屏MST5151 U4 测MST5151供电脚对地短路32L16SW 8TTK LG TV、A V无图像14.314M晶振Y2 测Y2晶振脚上无电压42LBAPW 8TT9 LG TV无图像，A V/VGA正常651-1232L88IW 8TT3 LG 不开机亮红灯20MHZ Y240LBAPW 8TT9 三星TV字符偏移D4 D4 侧U1的8脚0V U1的8脚0V判为U1本身或外围元件损坏32L88IW 8TT3 LG TV花屏，VGA正常M12L16161 U8/U1 VGA正常故障应在TV图像处理部分32L88IW 8TT3 LG 不开机亮红灯74HC573A U740LBAIW 8TT9 LG 黑屏TSU66A U6 测其工作条件均正常供电均正常，判断为TUS66A本身坏37L98PW 8TT3 LG 黑屏有声无图40.000MHz V140LBAIW 8TT9 三星无VGA PI5V330 U1232L88IW 8TT3 LG TV白屏，VGA正常6930 U13 测U21,U18对地短路U21,U18短路判6930坏32L88IW 8TT3 LG TV字符偏移24C16 U137L98PW 8TT9 LG 无VGA HC14 U14 U14坏37L98PW 8TT9 LG 水印L003 U36 电压均正常L003虚焊40LBAPW 8TT9 三星黑屏14.318MHz Y1 测Y1引脚无1.8V 全部信号黑屏应检查公共通道缩放电路32L98PW 8TT9 LG 黑屏17-33L U40 U40无输出电压全部信号黑屏应检查缩放电路及魔画电路工作条件32L88IW 8TT3 LG 红绿灯交替闪6930 U13 电压均正常6930虚焊。

_s o e m液晶电鼸隨修实倒□赵一鸣例1:一台47E760A型机，无伴音。

分析检修:此机音频功放采用TAS5711。

测功 放块②、③、⑭、⑬、⑭、⑪脚24V供电正常，⑬、⑭、©脚 3.3V供电也正常，但功放输出端（测试点为 140丄32丄46丄38)对地电压仅1.68¥,正常时应 为12V,判断功放电路没工作。

测量⑲脚(P DN,掉 电检测端）及㉕脚（复位端）电压，均为高电平，正 常;⑳、⑭脚I2C总线电压均为3.2V,正常，怀疑主 芯片与功放相连的I2C总线通道有故障。

测通过 R570~R572、R580的数字音频信号波形，如图1所示，发现R572处波形异常，怀疑此通道有故 障。

用导线跨接主芯片与R572后，故障排除。

此 故障为电源板质量问题引起。

I2C四路信号正常 时，其信号电压均在1.6V左右。

提示：检修TAS5711组成的功放电路时，首 先测⑬、⑭脚总线（SDA、SCL)电压，正常值约为 3.2V,若总线电路有故障，会导致无伴音或声音时 好时坏。

此总线通过电阻R189、R191上拉3.3V 并与调谐器U11㉙、®脚内电路通讯，也与 E E P R O M存储器U101相连。

当总线异常时，须查上述总线电路。

另外，⑭脚是总线地址识别端，经R661接 3.3V正常时为高电平。

⑲脚为待机模式控制端，外接Q11、Q10关机静音和Q48静音控制电路，正常时为高电平，若为低电平，功放不工作。

@脚(复位）外接电平转换电路Q14,正常时该脚为高 电平。

例2: —台47E760A型机，开机后，右声道喇 »八中有交流声。

分析检修:根据故障现象分析,判定功放内部 R音频处理电路或R输出通道异常。

先检查功放芯片①、④脚外接元件C509、L38及C515、C232、C233,发现C233电容虚接，补焊后开机，伴音恢 复正常。

例3:—台42E760A型机，冷机开机花屏，包括开机画面分析检修:根据经验，此故障与图像格式转换及D D R电路有关。

创维彩电4T 系列维修实例RE:4T 系列机器型号：25N15AA 机芯型号： 4T36 方案标题：4T36不开机 故障机型：4T3X 系列机芯 故障类型： 不开机 录入人员： 罗旭华 故障描述：指示灯闪亮一下，不开机 解决方案： 开机测+B 电压为+15V 慢慢变为0V ，待机电压正常为+15V ，脱开R340电阻，开机，故障一样，分析为电源本身，主要故障部位为控制部分，测光耦，431三端等正常，代换ZD603稳压二极管，（6.2V 稳压管，性能不好）故障排除机器型号： 25N66AA 机芯型号： 4T36方案标题： 图象上有细暗道上下滚动故障机型： 4T3X 系列机芯 故障类型： 无光栅/黑屏 录入人员： 苗利君 故障描述： 图象上有细暗道上下滚动解决方案：这个现象应该是低频干扰,代换300V 电解未解决,代换消磁电阻未解决,拔掉消磁线圈现象消失,应该是本机低频干扰,于是参照5P03电路做一个带继电器的消磁电路接入该机,问题解决.机器型号： 25N66AA 机芯型号： 4T36方案标题： 不定时烧行管故障机型： 4T3X 系列机芯 故障类型： 全无 录入人员： 孙伟 故障描述： 不定时烧行管解决方案： 开机检查行管.限流电阻损坏,查逆程校枕电容都正常,换新行管电阻后开机一切正常,放2天后行管再次损坏 ,为找出原因又将行激励/推动查换过,但还是没找出原因,此时只好再装上行管试机,大约放了半个钟头发现图像慢慢失去彩色,接着行不同步,故怀疑行频偏移引起行管损坏,拆下8M 晶振上的20PF 电容测量果然失效,换后开机观察未出现故障.机器型号： 25N66AA 机芯型号： 4T36方案标题： 不定时蓝屏，断音系Q201/A1015漏电故障机型： 4T3X 系列机芯 故障类型： 无光栅/黑屏 录入人员： 任永民 故障描述： 不定时出现TV 蓝屏，断音，出现故障时无AV 。

解决方案：更换IC101/TMP8823无效，分析同时出现多种故障应与行同步脉冲电路不正常有关，查Q201/A1015，发现其BE结反向漏电(47型表10K档才能测出)，换之，OK。

[转载]创维29D9AHT（6D50机芯）通病检修故障1：行折叠（行消隐出现在右侧，屏被压缩2/3，行中心偏移。

原来在左边的那部分会接合在原来最右边的图象上了，象刀切下后把左边的接过来了）同时在那3分之2 的图象上淡淡的又罩了层那3分之1 拉宽的图象（就是台标的那部分罩在表面）分析：行脉冲不良引起。

处理：行脉冲高压瓷片电容C706(220/2KV)变质引起，更换后故障排除。

故障2：最近连碰2台6D50同一问题，开机困难。

顾客反映开始2-3分钟，一个月后要30分钟左右。

才慢慢先出图像，再出声音。

都是C940和C953（2200uf/16v）问题。

更换时选用耐压高点的代换。

故障3：开机水平亮线。

首先测场供电电压过高5V，+15V，-15V实测20V。

换STV9388故障依旧，（误判）检测场外围元件，场电路及IC均正常。

在检测+B电压发现165V，显然不正常，接着检测电源稳压取样电路R951：200欧姆变为235欧姆。

更换此电阻，+B及场供电电压恢复正常，故障排除。

开机水平亮线解决方案：首先测场供电电压过高5V，+15V，-15V实测20V。

换STV9388故障依旧，（误判）检测场外围元件，场电路及IC均正常。

在检测+B电压发现165V，显然不正常，接着检测电源稳压取样电路R951：200欧姆变为235欧姆。

更换此电阻，+B及场供电电压恢复正常，故障排除。

故障4：该机如果按电源开机图像正常,但用摇控关机,再用摇控开机就是花屏。

一开始怀疑是数字板问题,换数字板一样.用摇控开机后测各输出电压并无异常,无奈之际将各供电电阻一个个拆下量,结果发现R947----0.18OHM变为2.5OHM,换之故障排除故障5：创维29D98HT(6D50机芯)开机10-20分钟才有声音,这是厂家设计的缺陷也是5D60机芯通病,只要将C953和C940都是16V2200UF两个换为50V2200UF,故障即可排除!故障6：红灯亮不开机。

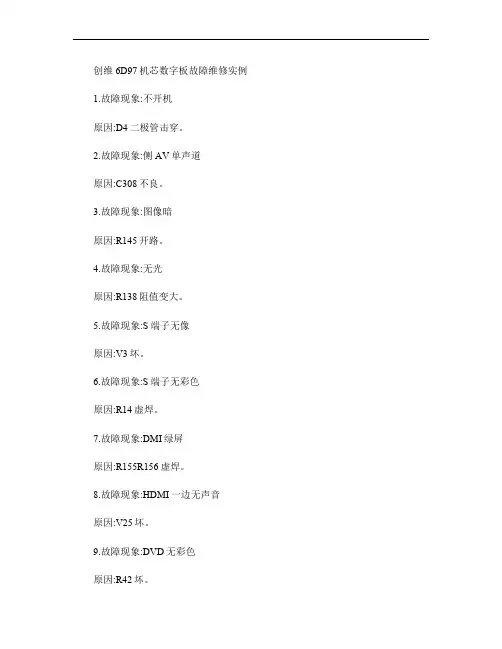

创维6D97机芯数字板故障维修实例1.故障现象:不开机
原因:D4二极管击穿。

2.故障现象:侧AV单声道
原因:C308不良。

3.故障现象:图像暗
原因:R145开路。

4.故障现象:无光
原因:R138阻值变大。

5.故障现象:S端子无像
原因:V3坏。

6.故障现象:S端子无彩色
原因:R14虚焊。

7.故障现象:DMI绿屏
原因:R155R156虚焊。

8.故障现象:HDMI一边无声音
原因:V25坏。

9.故障现象:DVD无彩色
原因:R42坏。

10.故障原因:伴音不良原因:u42坏。

11.故障原因:音小
原因:u702坏。

12.故障原因:不开机
原因:u701坏。

13.故障原因:TV无声原因:u702坏。

14.故障原因:无声音
原因:L702坏。

15.故障原因:AV声音小原因:C737坏。

16.故障原因:AV无声原因:L702坏。

17.故障原因:图像干扰原因:CM10坏。

18.故障原因:彩色不良
原因:CM71不良。

19.故障原因:DVD缺色原因:R41开路。

20.故障原因:无光
原因:V3坏。

% 獅J i a道：M I N G ''"S H I L U N D A Om 9R 6〇m ( 〇l e dm m m m m□宋智明创维O L E D 液晶电视9R 60机芯主板在55S 9D 、65S 9D 等机型上应用，电路板上的主芯片型号为R T D 2999LDH -GR (注意芯片为LDH -G R ),围绕此芯片外设有四块D D R 3 (U D 1 ~U D 4: H 5T Q 4G 63CFR -RDC}、E M M C 程序块 U 0M 4 (THGBMFG 7C 1LBAIL TOSHIBA ,用于存储启动程序）、K 24C 128-SO -T-G 为 EEPROM 程序存储器、功放块 TAS 5711(低音）+TAS 5766(R/L 声道）、调 谐块S I 2151 (U 0T 1,实现IF 接收转模拟中 频信号去主芯片，完成模拟R F 信号接收 处理）或接收D T V 中频信号去A TMB 8880(U 0F 1 ),在I t 总线控制下将 IF 信号进行放大、信道解调，得到多频道数据码流信号T S 去主芯片进行D T V 处 理。

该机使用的遥控器YK 85为蓝牙智能@语音遥控器。

图1为该机信号处理框图。

D T V 处理芯片TDA 8024T : C A 卡信号经此1C转换去主芯片。

要达到D T V 数字电视信号接收有效，需要调谐块U 0T 1及U 0F 1参与完成。

接收 D T V 无效，而接收A T V 模拟信号有效时，通常 需检查U 0F 1和C A 卡及TDA 8024T 这几部分 电路。

TDA 8024T 引脚功能：①、②脚为时钟C L K 设置 端。

③脚为C A 卡供电5V 或3V 选择端，当电压 为3V 时,C A 卡为3V 供电；当电压为5V 时，采 用5V 供电。

⑤、⑦脚为内部D C -D C 转换，在两 脚间连接有电容。

8M19机芯常见故障实例分析1.故障实例一故障现象:不开机故障分析:A.首先看电源指示灯是否亮,如果不亮,测量电源板过来的5V是否正常.不正常就维修电源板或更换电源.键控与指示灯的连接线是否松脱引起无信号待机.这时5V电压是正常.B.第二种情况是电源指示灯亮红灯,说明给CPU供电的5V正常，此时再测量给主板供电的12V是否有输出电压.如果没有, 说明电源处于待机状态或损坏，此时可以测量电源板排插CON36的1脚是否处于高电平，该机芯是高电平开机，低电平待机，遥控是否有作用。

该待机控制信号从主IC U41( 6M19)的输出给Q34待机管B极.如果Q34 B极处于低电平说明主板CPU正常，如果Q34 B极处于高电平说明主板CPU异常，重点检查CUP的工作条件.(电源,晶振,总线,复位)电源首先产生的5V电压经过U5 1084-3.3稳压管输出3.3V电压通过L17电感供给主IC U41( 6M19) 96,166,186,195,202,222,236脚上. 主IC U41( 6M19)的46,47脚上外接14.318晶振.. 复位脚为207脚. 总线脚为180,181脚.如上述没问题,也要考虑主程序IC U42(25VF040)是否程序不良,有时用户存储器U43 (24C64)数据错乱或者总线拉低也会引起不开机. U43 (24C64)可以装空白的.C.电源指示灯亮绿灯.这时可以检查电源板的12V电压是否过来,有12V电压测量U16 DC/DC(ACT4060)转换电路是否正常,当U19第3脚有5V电压输出供给U6 1117-3.3V稳压输出 3.3V电压供经电感L23,L24,L18,L35,L22,L26,L50,L34给主IC U41( 6M19)的128,48,52,61,59,162,69,254脚上.经U8 1117-2.6稳压输出 2.6V电压经L16供给主IC U41( 6M19)的154,143,138,132,127,111. 脚上.测量上如各个电压是否正常,电压正常时,也要考虑主程序IC U42(25VF040)是否程序不良或者与主IC U41( 6M19)的168,169,170,171脚之间的排阻是否有假焊.D.电源指示灯交替闪.说明机器处于自动开关机状态,检查电源板5V电压是否偏低.输出负载是否有短路现象.2.故障实例二故障现象:背光亮黑屏故障分析:A首先看看有没有字符,如果有,此时应多输入几种信源看是否由于某一信号通道损坏造成的黑屏，如果是某一信号状态下黑屏说明屏及其公共通道都正常应重点检查无输出的信源通道.如果TV没有,请检查从U24 7805稳压输出5V电压是否经过L47电感供给高频头U22的第7脚.5,6脚总线电压是否正常., 高频头U22的第11脚有无有RF电压输出(正常为2.5V).无问题后检查Q29(2SC2216)放大管,U25(K7262)声表经过R259,R260 1欧电阻输入到主IC U41( 6M19)的56,57脚.B.没有字符应首先检查屏供电是否正常..如果是LG屏12V供电从电源板输出经过L2到U3(4435)1,2,3脚,该场效管4脚为控制脚当主IC U41( 6M19)的206脚屏供电控制脚为高电位时，经Q1 B极集电极输出低电位到场效管4脚,5,6,7,8有12V电压输出.如果是夏普屏5V 屏供电是12V供电从电源板输出经过L36到U19DC/DC(ACT4060)转换电路输出5V电压经L6到U3(4435)1,2,3脚, 该场效管4脚为控制脚当主IC U41( 6M19)的206脚屏供电控制脚为高电位时，经Q1 B极集电极输出低电位到场效管4脚,5,6,7,8有12V电压输出. 当主IC U41( 6M19)的屏供电控制脚电压不正常, 或者Q1, U3(4435性能不良.都会引起黑屏.C.屏供电为正常黑屏,检查连接屏的LVDS传输线是否松脱.正常后, 测量从解码芯片过来的LVDS信号是否正常，如果不正常应检6M19的工作条件是否正常及主IC U41( 6M19)210第1页脚___235脚是否虚焊损坏等. 3.故障实例三故障现象:背光背光不不亮故障分析:A.开机屏不亮, 检查给背光供电的24V 是否正常, 不正常,传统方法检修电源板.如24V 正常,检查主板上主IC U41( 6M19) 204脚的背光开启信号是否正常.经Q3反相后送到CON14到背光板控制背光电路工作.当U41的204/ON-PBACK 脚输出L 电平到Q3的基极时，Q3的集电极输出高电平到CON14的2脚即背光板，背光板受高电平控制点亮背光灯。

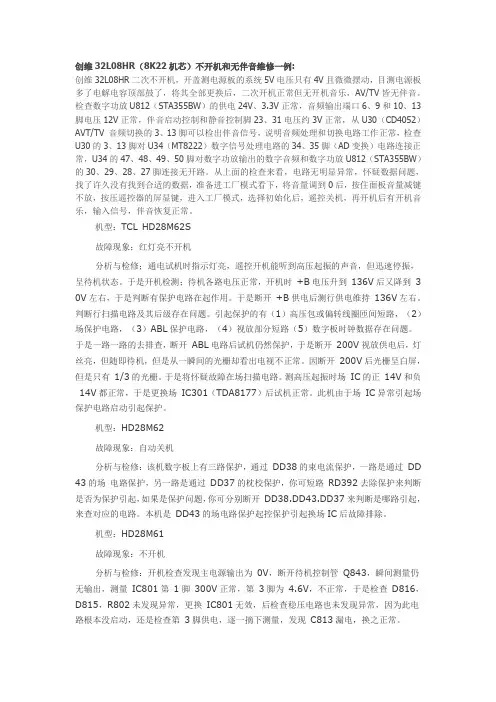

创维32L08HR（8K22机芯）不开机和无伴音维修一例:创维32L08HR二次不开机，开盖测电源板的系统5V电压只有4V且微微摆动，目测电源板多了电解电容顶部鼓了，将其全部更换后，二次开机正常但无开机音乐，AV/TV皆无伴音。

检查数字功放U812（STA355BW）的供电24V、3.3V正常，音频输出端口6、9和10、13脚电压12V正常，伴音启动控制和静音控制脚23、31电压约3V正常，从U30（CD4052）AVT/TV 音频切换的3、13脚可以检出伴音信号，说明音频处理和切换电路工作正常，检查U30的3、13脚对U34（MT8222）数字信号处理电路的34、35脚（AD变换）电路连接正常，U34的47、48、49、50脚对数字功放输出的数字音频和数字功放U812（STA355BW）的30、29、28、27脚连接无开路。

从上面的检查来看，电路无明显异常，怀疑数据问题，找了许久没有找到合适的数据，准备进工厂模式看下，将音量调到0后，按住面板音量减键不放，按压遥控器的屏显键，进入工厂模式，选择初始化后，遥控关机，再开机后有开机音乐，输入信号，伴音恢复正常。

机型：TCL HD28M62S故障现象；红灯亮不开机分析与检修；通电试机时指示灯亮，遥控开机能听到高压起振的声音，但迅速停振，呈待机状态。

于是开机检测；待机各路电压正常，开机时+B电压升到136V后又降到3 0V左右，于是判断有保护电路在起作用。

于是断开+B供电后测行供电维持136V左右。

判断行扫描电路及其后级存在问题。

引起保护的有（1）高压包或偏转线圈匝间短路，（2）场保护电路，（3）ABL保护电路，（4）视放部分短路（5）数字板时钟数据存在问题。

于是一路一路的去排查，断开ABL电路后试机仍然保护，于是断开200V视放供电后，灯丝亮，但随即待机，但是从一瞬间的光栅却看出电视不正常。

因断开200V后光栅呈白屏，但是只有1/3的光栅。

于是将怀疑故障在场扫描电路。
