创维液晶电视售后服务部维修实例

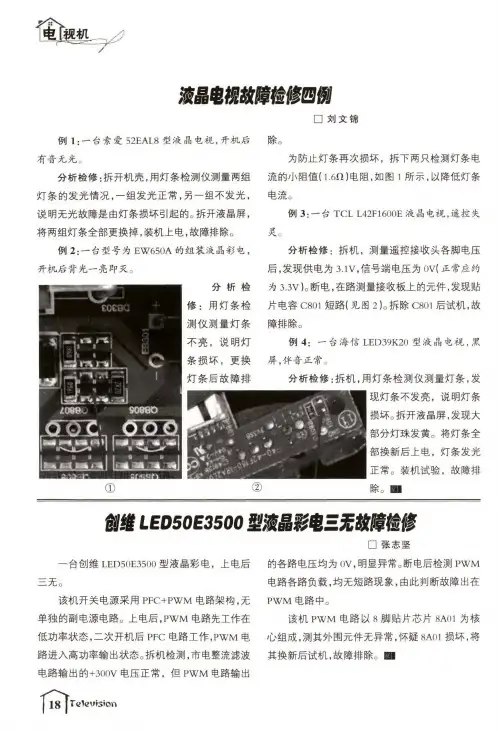

液晶电榥故障幢修四倒例1:有音无光。

分析检修:拆开机壳，用灯条检测仪测量两组灯条的发光情况，一组发光正常，另一组不发光，说明无光故障是由灯条损坏引起的。

拆开液晶屏，将两组灯条全部更换掉，装机上电，故障排除。

例2: —台型号为E W 650A 的组装液晶彩电，开机后背光一亮即灭。

分析检修：用灯条检测仪测量灯条不亮，说明灯条损坏，更换灯条后故障排□刘文锦'台索爱52EAL 8型液晶电视，开机后 除。

②为防止灯条再次损坏，拆下两只检测灯条电 流的小阻值(1.6f i )电阻，如图1所示，以降低灯条电流。

例3: —台TCL L 42F 1600E 液晶电视,遥控失 灵。

分析检修：拆机，测量遥控接收头各脚电压 后，发现供电为3.1V ,信号端电压为0V (正常应约 为3.3V )。

断电，在路测量接收板上的元件，发现贴 片电容C 801短路(见图2)。

拆除C 801后试机，故 障排除。

例4: 一台海信LED 39K 20型液晶电视，黑 屏，伴音正常。

分析检修：拆机，用灯条检测仪测量灯条，发现灯条不发亮，说明灯条损坏。

拆开液晶屏,发现大部分灯珠发黄。

将灯条全部换新后上电，灯条发光正常。

装机试验，故障排除。

副倒雄LED50E3500型液晶彩电三无故障检修□张志坚的各路电压均为0V ,明显异常。

断电后检测P W M 电路各路负载,均无短路现象，由此判断故障出在 P W M 电路中。

该机P W M 电路以8脚贴片芯片8A 01为核 心组成，测其外围元件无异常，怀疑8A 01损坏，将 其换新后试机，故障排除。

01X e 1ev?s»on —台创维LED 50E 3500型液晶彩电，上电后三无。

该机开关电源采用PFC +P W M 电路架构，无单独的副电源电路。

上电后,P W M 电路先工作在低功率状态，二次开机后PFC 电路工作,P W M 电路进入高功率输出状态。

拆机检测,市电整流滤波电路输出的+300V 电压正常，但P W M电路输出。

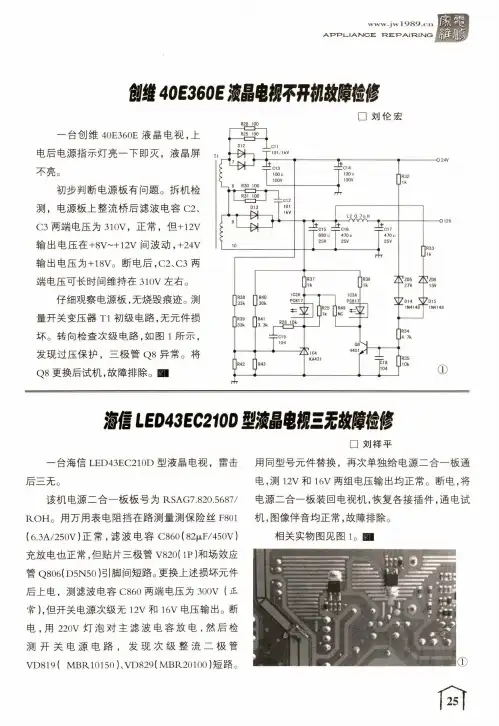

w w w .jw1989.c nA P P l-I A N C E：T R E P A I R I N I G倒雄40E360E液晶电视不龍故障幢修一台创维40E360E液晶电视，上电后电源指示灯亮一下即灭，液晶屏不亮。

初步判断电源板有问题。

拆机检测，电源板上整流桥后滤波电容C2、C3两端电压为310V,正常，但+12V输出电压在+8V〜+12V间波动，+24V输出电压为+ 18V。

断电后,C2、C3两端电压可长时间维持在310V左右。

仔细观察电源板，无烧毁痕迹。

测量开关变压器T1初级电路，无元件损坏。

转向检查次级电路，如图1所示，发现过压保护，三极管Q8异常。

将Q8更换后试机，故障排除。

纽I□刘伦宏激H E D43EC210D型液晶电榥三无故障检修□刘祥平—台海信LED43EC210D型液晶电视，雷击 后三无。

该机电源二合一板板号为RSAG7.820.5687/ R O H。

用万用表电阻挡在路测量测保险丝F801 (6.3A/250V)正常，滤波电容C860 (82|x F/450V)充放电也正常，但贴片三极管V820( IP)和场效应 管Q806( D5N50)引脚间短路。

更换上述损坏元件 后上电，测滤波电容C860两端电压为300V (正 常）,但开关电源次级无12V和16V电压输出。

断电，用220V灯泡对主滤波电容放电，然后检 测开关电源电路，发现次级整流二极管VD819( M B R10150)、VD829(M B R20100)短路。

用同型号元件替换，再次单独给电源二合一板通 电，测12V和16V两组电压输出均正常。

断电，将 电源二合一板装回电视机，恢复各接插件,通电试 机，图像伴音均正常，故障排除。

相关实物图见图1。

纽。

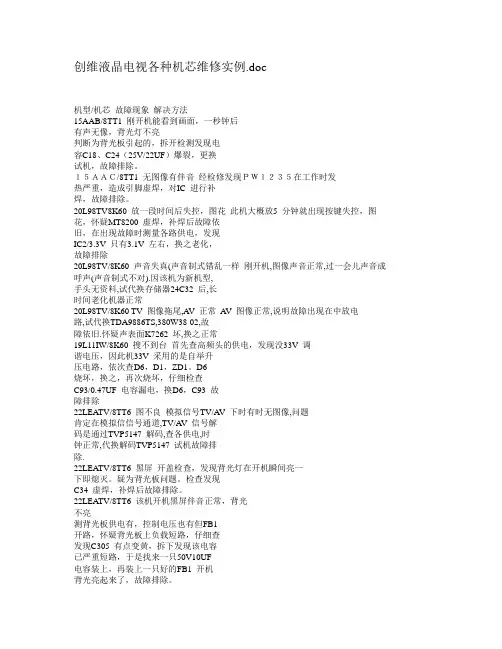

创维液晶电视各种机芯维修实例.doc机型/机芯故障现象解决方法15AAB/8TT1 刚开机能看到画面，一秒钟后有声无像，背光灯不亮判断为背光板引起的，拆开检测发现电容C18、C24（25V/22UF）爆裂，更换试机，故障排除。

１５ＡＡＣ/8TT1 无图像有伴音经检修发现ＰＷ１２３５在工作时发热严重，造成引脚虚焊，对IC 进行补焊，故障排除。

20L98TV8K60 放一段时间后失控，图花此机大概放5 分钟就出现按键失控，图花，怀疑MT8200 虚焊，补焊后故障依旧，在出现故障时测量各路供电，发现IC2/3.3V 只有3.1V 左右，换之老化，故障排除20L98TV/8K60 声音失真(声音制式错乱一样刚开机,图像声音正常,过一会儿声音成呼声(声音制式不对).因该机为新机型,手头无资料,试代换存储器24C32 后,长时间老化机器正常20L98TV/8K60 TV 图像拖尾,A V 正常AV 图像正常,说明故障出现在中放电路,试代换TDA9886TS,380W38-02,故障依旧.怀疑声表面K7262 坏,换之正常19L11IW/8K60 搜不到台首先查高频头的供电，发现没33V 调谐电压，因此机33V 采用的是自举升压电路，依次查D6，D1，ZD1。

D6烧坏，换之，再次烧坏，仔细检查C93/0.47UF 电容漏电，换D6，C93 故障排除22LEATV/8TT6 图不良模拟信号TV/A V 下时有时无图像,问题肯定在模拟信信号通道,TV/A V 信号解码是通过TVP5147 解码,查各供电,时钟正常,代换解码TVP5147 试机故障排除.22LEATV/8TT6 黑屏开盖检查，发现背光灯在开机瞬间亮一下即熄灭。

疑为背光板问题。

检查发现C34 虚焊，补焊后故障排除。

22LEATV/8TT6 该机开机黑屏伴音正常，背光不亮测背光板供电有，控制电压也有但FB1开路，怀疑背光板上负载短路，仔细查发现C305 有点变黄，拆下发现该电容已严重短路，于是找来一只50V10UF电容装上，再装上一只好的FB1 开机背光亮起来了，故障排除。

创维液晶电视37E70RG（8M70机芯）不开机维修
今天收一个创维液晶电视37E70RG故障为不开机，有指示灯。

拆机查PW-ON有3.2V正常。

背光不亮24V有，查无背光开启电源。

到此基本判定电源没问题，问题应该在主板，查3.3V、2.5V、1.8V均正常，怀疑是程序的问题。

上编程器读取打印信息，跑到MSAPI_WDT_Stop>就停止了。

果然狐狸尾巴露出来了，从打印信息看，引导程序基本正常。

然后从某宝花了棕黑黑买了NADA程序刷入。

打印信息哗哗往下走，激动人心的时刻出现了。

到此本机的维修就大功告成了。

原文：/thread-635503-1-1.html 看下效果：
支持打印信息 | 支持在线读写。

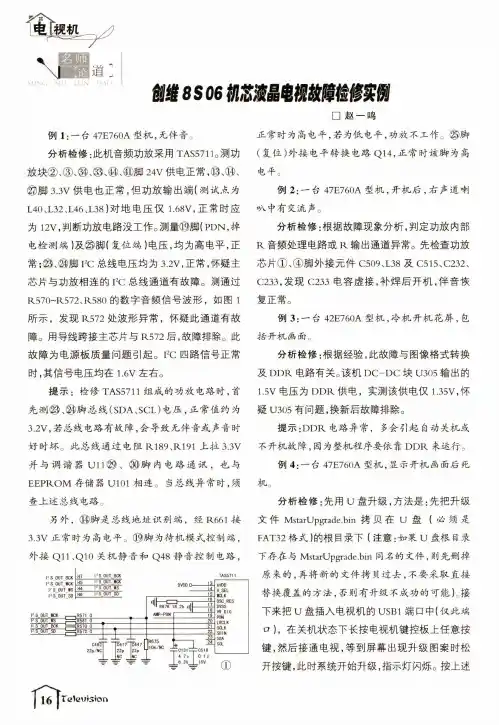

_s o e m液晶电鼸隨修实倒□赵一鸣例1:一台47E760A型机，无伴音。

分析检修:此机音频功放采用TAS5711。

测功 放块②、③、⑭、⑬、⑭、⑪脚24V供电正常，⑬、⑭、©脚 3.3V供电也正常，但功放输出端（测试点为 140丄32丄46丄38)对地电压仅1.68¥,正常时应 为12V,判断功放电路没工作。

测量⑲脚(P DN,掉 电检测端）及㉕脚（复位端）电压，均为高电平，正 常;⑳、⑭脚I2C总线电压均为3.2V,正常，怀疑主 芯片与功放相连的I2C总线通道有故障。

测通过 R570~R572、R580的数字音频信号波形，如图1所示，发现R572处波形异常，怀疑此通道有故 障。

用导线跨接主芯片与R572后，故障排除。

此 故障为电源板质量问题引起。

I2C四路信号正常 时，其信号电压均在1.6V左右。

提示：检修TAS5711组成的功放电路时，首 先测⑬、⑭脚总线（SDA、SCL)电压，正常值约为 3.2V,若总线电路有故障，会导致无伴音或声音时 好时坏。

此总线通过电阻R189、R191上拉3.3V 并与调谐器U11㉙、®脚内电路通讯，也与 E E P R O M存储器U101相连。

当总线异常时，须查上述总线电路。

另外，⑭脚是总线地址识别端，经R661接 3.3V正常时为高电平。

⑲脚为待机模式控制端，外接Q11、Q10关机静音和Q48静音控制电路，正常时为高电平，若为低电平，功放不工作。

@脚(复位）外接电平转换电路Q14,正常时该脚为高 电平。

例2: —台47E760A型机，开机后，右声道喇 »八中有交流声。

分析检修:根据故障现象分析,判定功放内部 R音频处理电路或R输出通道异常。

先检查功放芯片①、④脚外接元件C509、L38及C515、C232、C233,发现C233电容虚接，补焊后开机，伴音恢 复正常。

例3:—台42E760A型机，冷机开机花屏，包括开机画面分析检修:根据经验，此故障与图像格式转换及D D R电路有关。

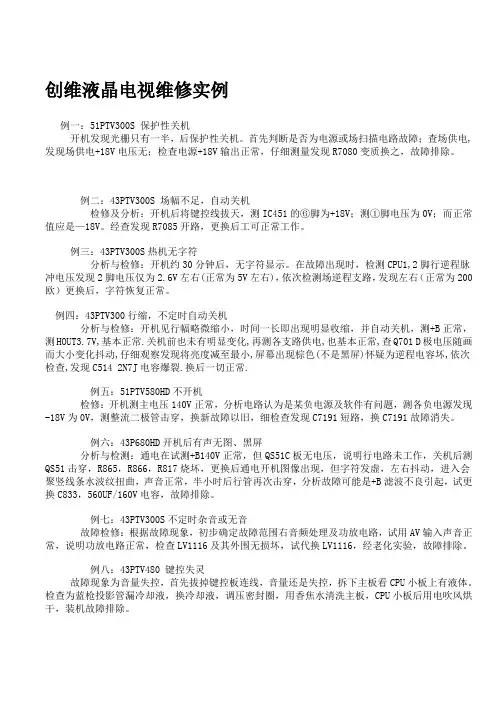

创维液晶电视维修实例例一：51PTV300S 保护性关机开机发现光栅只有一半，后保护性关机。

首先判断是否为电源或场扫描电路故障；查场供电,发现场供电+18V电压无；检查电源+18V输出正常，仔细测量发现R7080变质换之，故障排除。

例二：43PTV300S 场幅不足，自动关机检修及分析：开机后将键控线拔天，测IC451的⑥脚为+18V；测①脚电压为0V；而正常值应是—18V。

经查发现R7085开路，更换后工可正常工作。

例三：43PTV300S热机无字符分析与检修：开机约30分钟后，无字符显示。

在故障出现时，检测CPU1,2脚行逆程脉冲电压发现2脚电压仅为2.6V左右(正常为5V左右)，依次检测场逆程支路，发现左右（正常为200欧）更换后，字符恢复正常。

例四：43PTV300行缩，不定时自动关机分析与检修：开机见行幅略微缩小，时间一长即出现明显收缩，并自动关机，测+B正常，测HOUT3.7V,基本正常.关机前也未有明显变化,再测各支路供电,也基本正常,查Q701 D极电压随画而大小变化抖动,仔细观察发现将亮度减至最小,屏幕出现棕色(不是黑屏)怀疑为逆程电容坏,依次检查,发现C514 2N7J电容爆裂.换后一切正常.例五：51PTV580HD不开机检修：开机测主电压140V正常，分析电路认为是某负电源及软件有问题，测各负电源发现-18V 为0V，测整流二极管击穿，换新故障以旧，细检查发现C7191短路，换C7191故障消失。

例六：43P680HD开机后有声无图、黑屏分析与检测：通电在试测+B140V正常，但QS51C板无电压，说明行电路未工作，关机后测QS51击穿，R865，R866，R817烧坏，更换后通电开机图像出现，但字符发虚，左右抖动，进入会聚竖线条水波纹扭曲，声音正常，半小时后行管再次击穿，分析故障可能是+B滤波不良引起，试更换C833，560UF/160V电容，故障排除。

例七：43PTV300S不定时杂音或无音故障检修：根据故障现象，初步确定故障范围右音频处理及功放电路，试用AV输入声音正常，说明功放电路正常，检查LV1116及其外围无损坏，试代换LV1116，经老化实验，故障排除。

创维电视维修点中心提醒：查询我们家里都是会使用电视的，而且随着科技进步，现在市场上也是有很多种类型的电视的，一个比较常见的电视就是液晶电视了。

那么大家知道电视机黑屏怎么办吗？其实对于液晶电视来说，出现这个问题是很常见的，大家要是不知道如何维修这个故障，可以跟着创维电视维修点中心可以看一下下面的文章，对于大家会有所帮助！彩电系电子产品之一，使用日久，常出现这样那样问题，这里结合实践经验，介绍有关电源故障的排除过程如下，供参考：例1、一台创新牌37L175W型（8TTN机芯）故障现象：不能开机。

检修过程：据此，先由表及里，直观查（即一看、二听、三嗅，四摸），先看输入电源线无异常现象。

再开机盖，静态检查电源保险丝未断，又查可疑部件也未见异常。

仔细观察相关元件无爆裂、变色，接插件无松动脱落、焊点无开焊和触碰，电路板无异常变形，铜箔也无断裂等现象，故而开机再检查。

开机指示灯亮，但屏不亮，听机内无异常声响，如噼叭打火声、电源内吱吱声、行频叫声、打呃声等。

嗅无焦糊味、臭氧味等。

又小心触摸相关可疑元件温升无异常，如电源开关管（场效应管）、电源滤波电容、全桥整流、限流电阻等无发热烫手之感，至此，未发现故障部位，甚至故障元件。

继而，用电压测量法，直接检查电源板，发现无24V输出，测待机脚为高电平，属正常开机状态，但是无24V电压，说明问题出在电源板上。

试代换电源板后故障排除。

例2、一台康佳牌LC32HS62B机型故障现象：时而正常，时而不正常，有时在收看过程突然停机。

检修过程：据此现象分析怀疑电路中有假焊、虚焊、接触不良存在。

先直观检查，在故障出现时，发现红色指示未亮，说明电源无电压输出，故障在电源电路。

遂开机壳，静态下直观检查，观察电源电路中的易损部件（桥堆DB901—RS1005、PFC开关管、电源保险管、压敏电阻、滤波电容等）未见虚接、开裂现象。

仔细观查电路焊点，也未发现异常。

继而，再给电路通电，采用敲击法，有意轻轻敲打电路板，未出现故障。

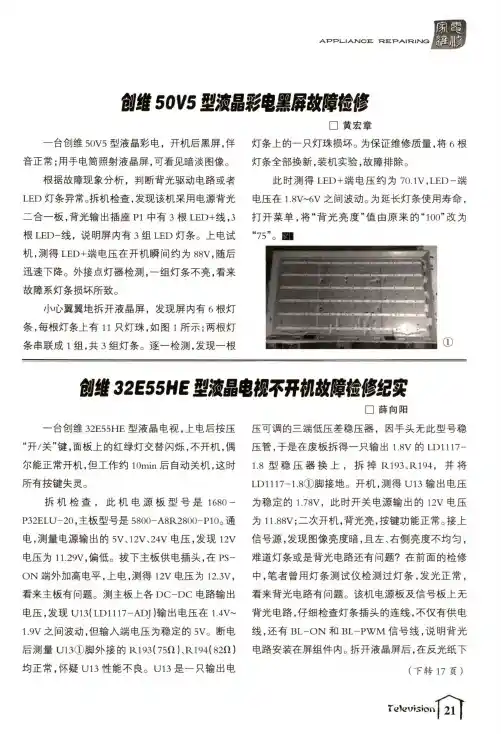

APPi-lAJSICE T R E P A IT R IT S IG创绻50V5型液晶彩t黑屏故障裣修□黄宏章一台创维50V5型液晶彩电，开机后黑屏，伴 音正常;用手电筒照射液晶屏，可看见暗淡图像。

根据故障现象分析，判断背光驱动电路或者 LED灯条异常。

拆机检查，发现该机采用电源背光 二合一板，背光输出插座P1中有3根LED+线,3根LED-线，说明屏内有3组LED灯条。

上电试 机，测得LED+端电压在开机瞬间约为88V,随后 迅速下降。

外接点灯器检测,一组灯条不亮，看来 故障系灯条损坏所致。

小心翼翼地拆开液晶屏，发现屏内有6根灯 条，每根灯条上有11只灯珠，如图1所示;两根灯 条串联成1组，共3组灯条。

逐一检测，发现一根灯条上的一只灯珠损坏。

为保证维修质量，将6根 灯条全部换新，装机实验，故障排除。

此时测得LED+端电压约为70.1V,LED-端 电压在1.8V~6V之间波动。

为延长灯条使用寿命, 打开菜单，将“背光亮度”值由原来的“100”改为 “75”。

團■①创维32E55H E型液晶电榥不孖桃故障裣修纪实—台创维32E55H E型液晶电视，上电后按压 “开/关”键，面板上的红绿灯交替闪烁,不开机，偶 尔能正常开机，但工作约lOmin后自动关机，这时 所有按键失灵。

拆机检查，此机电源板型号是1680- P32ELU-20,主板型号是 5800-A8R2800-P10。

通 电，测量电源输出的5V、12V、24V电压，发现12V 电压为11.29V,偏低。

拔下主板供电插头，在PS- O N端外加高电平，上电，测得12V电压为12.3V,看来主板有问题。

测主板上各D C-D C电路输出 电压，发现U13(LD1117-ADJ)输出电压在1.4V~ 1.9V之间波动，但输入端电压为稳定的5V。

断电 后测量U13①脚外接的R193(75f t)、R194(82(1) 均正常，怀疑U13性能不良。

1；13是_只输出电□薛向阳压可调的三端低压差稳压器，因手头无此型号稳 压管，于是在废板拆得一只输出1.8V的LD1117- 1.8型稳压器换上，拆掉R193、R194,并将LD1117-1.8①脚接地。

资料 > 创维彩电创维各机型维修实例作者：健伟维修发布时间：2010-05-26 14:34:35 资料来源：摘录T系列黑屏,调亮加速极电压水平亮线4T60机器,黑屏有声图,调高加速极电压出现水平亮线.V OUT信号,V VCC一切正常,换场块后故障依旧.测CPU供电发现47脚YC VCC无5V,查为L202电感开路,换之正常.近日修一5T36的机器也是同样故障,为L202电感开路,OM8829是44脚YC VCC供电.3P90自动关机维修上门检修一台3P90机器，故障现象为不定时自动关机。

该机芯有这个通病，按以前的检修方法VR601、D312,X201换新后未排除故障待有故障时测量IC102VDD脚无3.3V,测Q615无3.3V输出。

测Q612C极有17V,E极无输出。

将Q612拆下，换新的8050开机经长时间测试，故障排除。

25ND9000/5Y30 中周老化引起的黑屏故障就是开机蓝屏正常有字符，自动搜台是黑屏没有雪花点，高频头和IC201/LA76832周围已被上一个维修者仔细翻看过就是没有更换中周T201/210380，直接更换中周后故障排除。

这种机芯中周失效和别的机芯中周失效故障不一样，望同行注意21D88AA[3P90]X201引起不定时关机、行啸叫此机用户说电视会自动关机，上门后电视又好了，在用户家观察半天未发现关机，就让用户先看到着。

过了几天后用户说电视又自动关机，关机时电视里还有大的异响，但在用户家里一直未见关机的现像，过了一个多月后电视不开机了，检测发现Q303[D2499]、R647[0.22 OM/2W]损坏，换之开机一切正常。

看了半个多小时后自动关机、行啸叫，关机时主电压110V无变化，检行负载与行推动电路未见异常元件。

过一会又能开机，但自动关机时间越来越短，在正常开机的状态下关机再开机也无法开机，也要过一会才能开机。

后经查为X201[24.576MHz]不良引起。

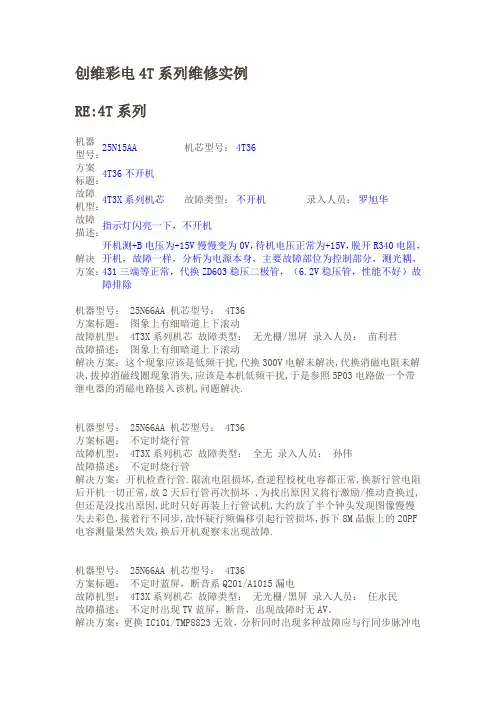

创维彩电4T 系列维修实例RE:4T 系列机器型号：25N15AA 机芯型号： 4T36 方案标题：4T36不开机 故障机型：4T3X 系列机芯 故障类型： 不开机 录入人员： 罗旭华 故障描述：指示灯闪亮一下，不开机 解决方案： 开机测+B 电压为+15V 慢慢变为0V ，待机电压正常为+15V ，脱开R340电阻，开机，故障一样，分析为电源本身，主要故障部位为控制部分，测光耦，431三端等正常，代换ZD603稳压二极管，（6.2V 稳压管，性能不好）故障排除机器型号： 25N66AA 机芯型号： 4T36方案标题： 图象上有细暗道上下滚动故障机型： 4T3X 系列机芯 故障类型： 无光栅/黑屏 录入人员： 苗利君 故障描述： 图象上有细暗道上下滚动解决方案：这个现象应该是低频干扰,代换300V 电解未解决,代换消磁电阻未解决,拔掉消磁线圈现象消失,应该是本机低频干扰,于是参照5P03电路做一个带继电器的消磁电路接入该机,问题解决.机器型号： 25N66AA 机芯型号： 4T36方案标题： 不定时烧行管故障机型： 4T3X 系列机芯 故障类型： 全无 录入人员： 孙伟 故障描述： 不定时烧行管解决方案： 开机检查行管.限流电阻损坏,查逆程校枕电容都正常,换新行管电阻后开机一切正常,放2天后行管再次损坏 ,为找出原因又将行激励/推动查换过,但还是没找出原因,此时只好再装上行管试机,大约放了半个钟头发现图像慢慢失去彩色,接着行不同步,故怀疑行频偏移引起行管损坏,拆下8M 晶振上的20PF 电容测量果然失效,换后开机观察未出现故障.机器型号： 25N66AA 机芯型号： 4T36方案标题： 不定时蓝屏，断音系Q201/A1015漏电故障机型： 4T3X 系列机芯 故障类型： 无光栅/黑屏 录入人员： 任永民 故障描述： 不定时出现TV 蓝屏，断音，出现故障时无AV 。

解决方案：更换IC101/TMP8823无效，分析同时出现多种故障应与行同步脉冲电路不正常有关，查Q201/A1015，发现其BE结反向漏电(47型表10K档才能测出)，换之，OK。

倒雄彩电故障裣修实锎例1: 一台32E 510E 型机【机芯：8S 50 (5800 -A 8S 500 —0P 40)】，开机后屏显 “S y s t e m S e r v i c e 停止运行”字符。

分析检修:此故障原因是软件不稳定所致，重 新升级软件即可。

提示：8S 50/51/52机芯彩电的电源板没有 24V 供电，只有单12V 供电，如图1所示。

若用工 装检修，需要更改电源工装的线序，否则，功放电 路的供电滤波电容将会烧毁。

例2:—台55E 510E 型机【机芯：8S 51(5800- A 8S 510-0P 30)】，开机后背光不亮。

分析检修:检测发现，电源板及主板各供电均 正常；查看打印信息，也正常；升级程序后开机，背 光还是不亮，替换恒流板后试机，故障依旧。

拆机 检查,发现灯条烧坏。

更换灯条后试机，故障排除。

后来又检修了多台同型机背光不亮故障，原因均 是L E D 灯条损坏。

例3: —台42E 5D H R 型机【机芯：8M 09 (5800-A 8M 090-0P 10)】，不定时无声。

分析检修：更换伴音功放板TAS 5711后试 机，故障依旧。

因为是不定时出现故障，所以排除 软件问题。

怀疑主芯片虚焊，但补焊后故障依旧。

检测静音电路，发现电阻R 464 —端对地电压为 0V (正常值约为3.3V )。

进一步检测，发现静音控 制三极管短路，将其换新后故障排除。

提示：不定时无声故障是8M 09机芯彩电的 一个通病，其应急维修方法是断开电阻R 464。

例4: 一台42E 680F 型机【机芯：8K 55 (5800- A 8K 550-0P 10)】，图像色彩异常。

1^1□黄和分析检修：断开A V 视频信号,输入其他信号 源,发现图像色彩均正常。

怀疑软件有问题，但升级软件后故障依旧。

检测A V 信号输入通路，发现 电容CV 70、C V 15击穿，将这两只电容换新后故 障排除。

创维液晶电视黑屏不开机的维修经验创维液晶电视通病维修案例，去年在不同月份维修两台22L08IW同型号的液晶电视，一台故障为开机屏一闪就没有了，能看到创维的广告字符，声音正常。

另一台故障是开机屏没反应，黑屏，声音正常。

拆机检查就两块板(那时小弟初次接触液晶)一块是电源高压一体版，一块就是解码板。

因刚接触此类机子不敢盲目动手，只测了几个输出电压均正常，电源高压一体版板号是:5800-P19TBN-01，上网搜索说是此板损坏，只能换板子，最后网购了一块同型号板子换了后正常了，第二台也是网购了一块板子换上正常了。

上个月又接修一台同型号机子，故障现象同去年的一样，这次我让顾客下个星期来拿，给自己充分的时间来研究，考虑已经3台此类故障机，是不是此板有什么共同故障点，也就是行内所说的通病。

就把去年换下的两块板子拿出来研究，想能不能修好，毕竟网购一块要165大洋的。

又边测量逆变电路各个元器件边上网搜索此类故障，最后查到一个标号为F01的贴片原件周围颜色泛黄并且开路，原件上标注‘T’字母。

查资料得知此件是一只贴片保险，2A的。

手头没有这么小的保险，就用CRT电视机的的3.15的延时保险管两头焊上线再焊在贴片的两端，怀着忐忑的心情装版试机，奇迹出现了，声图俱佳，心情那叫一个好～随后检查原机的和去年换下的另一个板子，均为F01贴片保险烧黄开路。

用同方法换上3.15的保险后试机，均图像声音正常，装机连续试机5小时散热片都在正常温度，原来去年换下的几块板子都可以修复，而且还是同一故障点。

故考虑是不是此帖片保险的开机耐流底，所以在开机的时候容易坏。

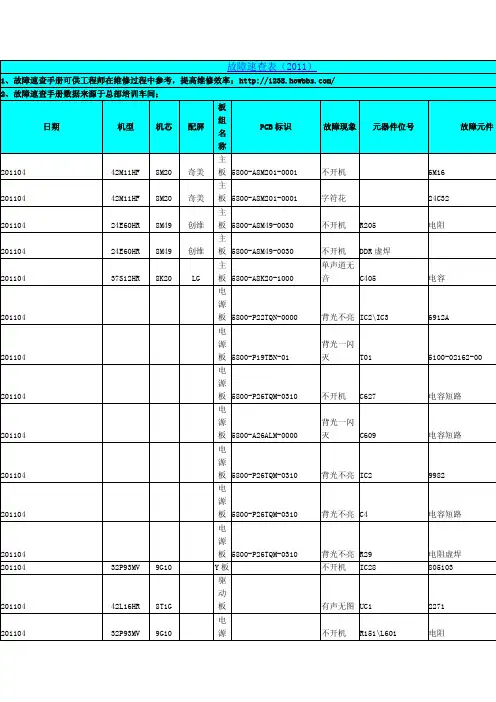

一台，热时电压保护，绿灯亮，换蓝色地方无果3、42寸液晶电源板(创维自产，编号:5800-P40TOS-00)常见故障维修速查板类板编号故障现象故障元件故障分析元件故障率维修方法42寸液晶电源板 5800-P40TOS-00 三无,指示灯不亮 IC608(A6159) 此元件损坏或性能不良,副电源无+5V输出,导致CPU与指示灯无工作电压,表现为三无 60% 更换故障元件42寸液晶电源板 5800-P40TOS-00 三无,指示灯不亮 Q604(KA431) 此元件损坏或性能不良,副电源无+5V输出,导致CPU与指示灯无工作电压,表现为三无 30% 更换故障元件42寸液晶电源板 5800-P40TOS-00 三无,指示灯不亮 F601(250V 8A)Q612(2SK3528) Q614(2SK3528) IC607(L6599D) 元件烧坏开路或击穿 10% 更换故障元件42寸液晶电源板 5800-P40TOS-00 三无,指示灯亮不开机 Q609A(2222A) 此元件损坏或性能不良,电源板无12V与24V输出 60% 更换故障元件42寸液晶电源板 5800-P40TOS-00 三无,指示灯亮不开机 IC607(L6599D) 此元件损坏或性能不良,有些板测12脚对地短路，电源板无12V与24V输出或电压过低10% 更换故障元件42寸液晶电源板 5800-P40TOS-00 三无,指示灯亮不开机 R668(1/2W3.9K)R680(1/2W27K) R669(1/2W68K) 取样电阻变质,损坏,虚焊,导致无12V与24V输出10% 更换故障元件42寸液晶电源板 5800-P40TOS-00 三无,指示灯亮不开机 D612 D613 D616 元件虚焊,电源无12V与24V输出,主板与背光板未工作 10% 补焊42寸液晶电源板 5800-P40TOS-00 三无,指示灯亮不开机 Q612 元件虚焊,电源无12V与24V输出,主板与背光板未工作 10% 补焊。

家有自用的创维液晶电视，如果出现了故障应该怎么解决呢？给大家列举几种逻辑板故障现象与维修方法：分析检修：此类故障多为逻辑板无供电电压所致。

由于屏制造过程不同，一般26英寸及其以上的屏在逻辑板没有供电电压时会黑屏，由于此时背光灯亮，有时会表现为灰屏；26英寸以下的屏通常表现为白屏。

实修时应首先检查逻辑板的供电电压是否正常。

若电压正常，说明信号板的供电电路工作正常，这时检查逻辑板上的保险是否熔断。

若保险熔断，在确认后级无短路的情况下，可更换保险电阻一试。

若无电压或电压偏低，这时可拔下逻辑板的上屏线插头，再测信号板送出的上屏电压是否正常，若正常，则表明逻辑板上有短路故障，否则问题在信号板上。

故障现象2：有图像，但图像彩色或对比度异常。

分析检修：测量逻辑板处的数据信号是否正常，如有条件可用示波器进行测量。

由于实际所测波形不很清楚，为了判断，可拔下闭路线，即在无信号输入时，再次测量其波形，这样通过对比来判断有无数据信号。

若没有示波器，可采用测量直流电压的方法来粗略判断。

开机几分钟后用手摸逻辑板上集成块的表面温度，正常时应是微热，若温升太快，一般表明该电路有故障。

通常情况下，逻辑板损坏后导致的故障现象如下：图像无层次、缺乏细节或呈负像；或活动图像拖尾、清晰度差；或图像呈浮雕装，线条生硬；或图像上局部区域出现色斑、色块。

故障现象3：屏上出现竖条分析检修：此故障又分两类：一是满屏均为彩色竖条；二是图像上部区域出现竖条。

由于该类故障与液晶屏损坏的故障现象极为类似，一般采用换用同型号逻辑板来准确判断故障部位。

若更换逻辑板后，故障依旧，则表明液晶屏有问题；否则，表明原逻辑板有故障。

以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

创维42E500E（8R55机芯）不开机维修实例
[table][tr][td]客户送来一台创维42E500E带网络液晶机，打开交流开关后面板指示灯由红变为绿色，照常规主板已发出开机命令，但是背光根本没亮也没开机音乐声就象死机一样（后来修好才知道有开机音乐声）测量背光接口BL PWM电压为0V 再测量主板供电5.0V 3.3V 1.8V 分别为4.98V 3.39V 1.79V 。

等5-8分钟后偶尔有时能自动开机收看，如果这时关机再开又可以，冷机开又不行。

心想这绝不是主程序NAND和FLASH数据引起，还是主板5800-A8R580-1P30问题，静下心来仔细测量主芯片RTD2649各个引脚供电都正常，示波器测量时钟及复位信号都正常。

最后还是怀疑到主板供电方面，当测量主板上U24 LDO芯片3.3V时发现纹波毛刺，电压在3.39V-3.42V不稳。

这下心里有暗喜，说不定就是U24性能变坏引起,U24是电压反馈式低压差线性稳压芯片，上面型号也看不清楚，只能用普通LD1117/ 3.3改跳线安装了，取下U24要用大功率烙铁60W，装上LD1117/3.3开机屏幕亮了开机音乐也有了，出现在创维LOGO 画面，这时再测U24输出电压在3.28V，反复停机冷却开机都正常，试机二天后交付客户。

此例与大家共享！不知我这样修主板是否正确，还请各位大师们给予斧正！
[/td][/tr][/table]。

一台创维液晶电视50E690U，用户自己说2015年花4000多购买，现在故障现象：图像左暗右亮，左边图像拖尾，图像在明亮背景下自上而下8段不同灰度。

讲好价格修好一巴掌，修不好买新的。

机子拉回家开盖，一看屏幕型号是群创V500系列，有戏！单独接入左屏：一大堆竖线。

单独接入右屏：有画面，还是中间偏暗右亮，8段灰度。

按照以往经验，这种情况下垫纸法是不能完美修复的。

不能让鸭子飞啦，马上开屏，果然是左右两边各有8个COF,机子通电再次确认故障位置，撕错地方会傻眼的！去掉左边8个cof后，图像完美出现！！！试机一天没问题，收工。

分享：创维32M11HM电源板维修一例维修一台创维32M11HM液晶电视，不通电，检查发现PFC电路的集成块FAN7530、场效应管20N60、330Ω电阻、0.18Ω电阻及5A保险管损坏，全部更换后开机，7530、20N60、保险管再次损坏，又仔细检查PFC电路全部元件，没有发现问题，再次更换损坏元件，开机瞬间又坏。

为防止开机即烧，断开负载，不装保险管，在保险管位置串入一个150W卤素灯泡，测PFC电压376V稳定，其他各电压也基本正常，考虑是否换元件后7530工作状态发生些许变化，启动时驱动输出异常造成开机瞬间烧管。

于是用麦科信TO1074示波器时基调至100ms，单次触发，捕获了上电开机时7530驱动输出的波形。

展开波形，发现驱动信号频率大概16.67KHZ，频率过低！考虑到基本排除了外围元件损坏，是否能通过改变7530的上电时序来改善7530启动时的驱动输出，观察电路发现，该机的整流桥后面比常规电路多了一个继电器继电器的吸合是由待机电路控制的，于是在继电器两触点跨接一个5Ω功率电阻，相当于直通。

再次捕获7530启动时驱动输出波形展开波形，用光标测得频率大概581.4KHZ把电路都恢复正常，同时用万用表监测PFC电压峰值，用示波器监测MOS管20N60的D极波形正常工作时MOS管G极波形故障排除。

分析：电视工作多年以后难免元件参数有些变化，再加新换了一部分零件，元件参数存在着离散性，就可能出现类似上面的这样——即使没有明显损坏的器件，电路也不能正常工作(本例是FAN7530启动工作时输出的驱动信号异常，导致开机即烧MOS管)。

解决方法是微调7530工作时的上电时序，达到改善7530启动驱动输出瞬时的波形(本例是相当于短接继电器，使整流后的300v电压直接加到MOS管漏极，不再受电脑的控制，在时间上比原来要提前了)另外短接继电器后，原机的待机功能仍可正常使用，原来待机是同时断开300V和7530的18V供电，维修后待机只是断开了18V，PFC停止工作，后级因为有检测电路，也同时停止工作，待机功耗基本和原来一样。
