钢筋电渣压力焊技术交底
- 格式:doc
- 大小:33.00 KB
- 文档页数:7
广西建工集团第二建筑工程有限责任公司
施工技术交底会签表 KJ-14

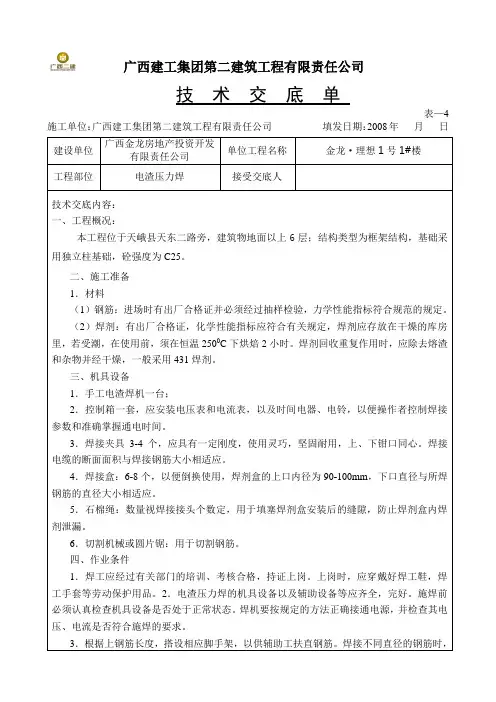

技术交底单
技术交底的内容:(1)分部分项工程概况及图纸的特殊要求(2)施工准备(3)操作方法(4)质量验收标准(5)注意事项。

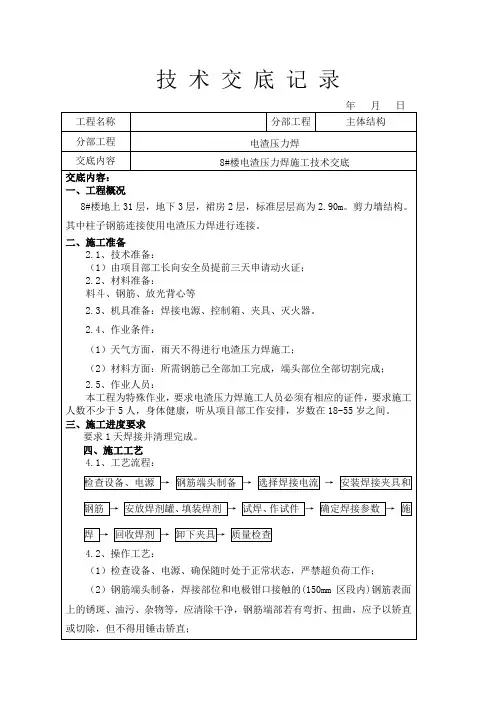

技术交底单
技术交底的内容:(1)分部分项工程概况及图纸的特殊要求(2)施工准备(3)操作方法(4)质量验收标准(5)注意事项。
技术交底单
技术交底的内容:(1)分部分项工程概况及图纸的特殊要求(2)施工准备(3)操作方法(4)质量验收标准(5)注意事项。
技术交底单
技术交底的内容:(1)分部分项工程概况及图纸的特殊要求(2)施工准备(3)操作方法(4)质量验收标准(5)注意事项。
技术交底单
技术交底的内容:(1)分部分项工程概况及图纸的特殊要求(2)施工准备(3)操作方法(4)质量验收标准(5)注意事项。
技术交底单
技术交底的内容:(1)分部分项工程概况及图纸的特殊要求(2)施工准备(3)操作方法(4)质量验收标准(5)注意事项。
技术交底单
技术交底的内容:(1)分部分项工程概况及图纸的特殊要求(2)施工准备(3)操作方法(4)质量验收标准(5)注意事项。
许昌电信综合生产楼钢筋电渣压力焊技术交底一、施工准备1.从事电渣压力焊操作人员必须持有上岗合格证。
2.熟悉图纸弄清各节点暗柱主筋的钢筋级别,直径和焊接位置,不得搞错。
3.本次采用电渣压力焊的钢筋为Ф16、Ф18、Ф20、Ф22、Ф25五种,在钢筋混凝土结构中为竖向连接。
4.可采用LDZ-32A型交流弧焊机,电源电压380V,初级电流102A,空载电压75V。
一台焊接电源可供数个焊接机交替使用。
5.参数选择渣池电压——25~35V焊接电流——400~450V焊接通电时候——20~25S6.凡钢筋端部有弯折,必须矫直或切除;有铁锈必须清除。
二、工艺程序1.引弧过程采用直接引弧法,在通电后迅速将上钢筋提起,使两端头之间的距离为2~4mm引弧,当钢筋端头夹杂不导电物质或端头过于平滑,造成引弧困难时,可多次把上钢筋移下与下钢筋短接后再提起,达到引弧目的。
2.电弧过程亦称造渣,靠电弧的高温作用,将钢筋端部的凸出部分不断烧化,同时将接口周围的焊剂充分溶化,形成一定深度的渣池。
3.电渣过程渣池形成一定深度后,将上钢筋缓缓插入渣池中,此时,电弧熄灭,进入电渣过程。
由于电流直接通过渣池,产生大量的电阻热,使渣池温度升到近2000℃,将钢筋端头迅速而均匀地熔化。
4.挤压过程在停止供电的瞬间,对钢筋施加挤压力,把焊口部分烧化的金属,熔渣及氧化物等杂全部挤出结合面。
三、质量要求1.外观检查①接头焊包应饱满和均匀,钢筋表面无明显烧伤等缺陷。
②接头处钢筋轴线的偏移不得超过0.1d,且不大于2mm。
③接头处弯折不得大于4°。
凡外观检查不合格接头,应切除重焊。
2.拉伸试验以每300个同类型接头作为一批,从每批成品中切取三个试探进行拉伸试验,三个试件不得低于该级别钢筋的抗拉强度标准值,若有一个试样的抗拉强度低于规定数值,应取双倍数量的试样进行复验,复验结果如仍有一个试样不合格,则该批接头即为不合格品。
交底人:接底人:年月日。
电渣压力焊安全技术交底在进行电渣压力焊作业时,必须严格遵守安全操作规程,采取相应的安全措施,以防止发生危险事故,保障人身和设备安全。
本文将介绍电渣压力焊作业中需要注意的安全问题和应注意事项。
一、电渣压力焊作业的安全问题1.灼伤电渣压力焊时需要使用高温设备,因此需要特别注意防止灼伤。
工作人员应佩戴符合保护标准的防护器具,如手套、护腿、头盔等,特别是接触高温部分的工人,要穿戴符合标准的隔热服。
2.触电电渣压力焊时需要使用大功率电源,因此容易发生触电事故。
为了避免触电事故的发生,应该建立和遵守符合标准的电气安全控制措施,如绝缘、接地、避雷等。
另外还要注意不要用湿手和带导电物体接触高电压设备。
3.眼睛受伤电渣压力焊时使用的弧光和火花可能会导致火花、碎片等物质飞溅,造成眼睛受伤。
为了防止这种事故的发生,应该佩戴符合安全标准的防护眼镜或面罩,特别是焊接时需要朝向电弧这一方向的工作人员。
4.化学灼伤电渣压力焊作业过程中还需要使用液态焊剂,这种液体会剧烈腐蚀皮肤和呼吸道,造成化学灼伤。
为了防止这种危险事故的发生,应当佩戴符合标准的化学安全防护服、防护手套、口罩等。
二、电渣压力焊作业应注意事项1.焊接场所焊接场所的准备和安排是焊接作业的关键。
一般来说,需要注意以下几个方面:•焊接场地必须符合场地安全要求。
•焊接场地应具备良好的采光和通风条件,避免因为氧气不足或者二氧化碳过量而影响焊接效果和工人健康。
•焊接场地应清理干净,避免易燃、易爆等危险物品杂乱放置。
•在焊接过程中,要注意周围的安全情况,切勿向周围洒弧光,避免影响其他工作人员的安全。
2.设备和材料电渣压力焊需要使用多种设备和材料,因此需要注意合理选材以及维护保养。
在这个方面要注意以下几个方面:•要定期检查和维护设备,确保设备安全可靠。
•所选用的焊接材料必须符合相关技术标准,并且显式的标识在元器件上,以确保其品质。
•焊接材料一定要干燥,不然会影响焊接质量和安全性。
表—4 施工单位:广西二建四分公司填发日期:2005年月日
审核:交底人:
表—4 施工单位:广西二建四分公司填发日期:2005年月日

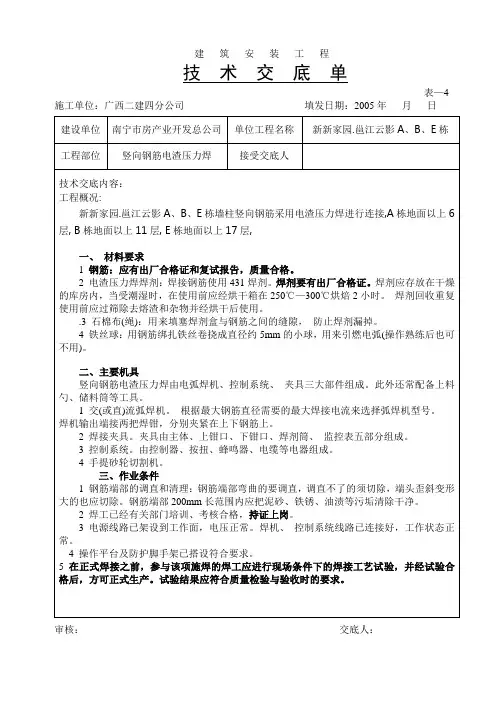

建筑安装工程
技术交底单
表—4 施工单位:广西二建四分公司填发日期:2005年月日
审核:交底人:
建筑安装工程
技术交底单
表—4 施工单位:广西二建四分公司填发日期:2005年月日
审核:交底人:
建筑安装工程
技术交底单
表—4 施工单位:广西二建四分公司填发日期:2005年月日
审核:交底人:
建筑安装工程
技术交底单
表—4 施工单位:广西二建四分公司填发日期:2004年月日
交底人:。
电渣压力焊安全技术交底四篇篇一:电渣压力焊安全技术交底一、准备工作:1、在钢筋正式焊接前,应进行现场条件下的焊接性能试验。
合格后,方可正式加工施焊。
2、钢筋在工地车间下料并加工成型,拖车托运至摇头扒杆吊运点,摇头扒杆吊至操作平台。
在一模混凝土浇筑完毕即可进行上一模钢筋焊接。
3、钢筋焊接施工前,应清除钢筋表面上的锈斑油污、杂物等;钢筋端部若有弯折、扭曲时,应予以矫直或切除。
4、电渣压力焊焊机容量应根据所焊钢筋直径选定。
5、焊接夹具应具有足够刚度,在最大允许荷载下应移动灵活,操作便利,电压表、时间显示器应配备齐全。
二、操作程序及方法:1、不同直径钢筋焊接时,上下两钢筋轴线应在同一直线上。
2、焊接参数包括焊接电流、焊接电压和通电时间,宜符合下表规定。
钢筋直径焊接电流(A)焊接电压(V) 焊接通电时间(S)电弧过电渣过电弧过程电渣过程(mm) 程程14 200~22035~45 18~22 12 316 200~250 14 418 250~300 15 520 300~350 17 522 350~400 18 63、焊接夹具的上下钳口应夹紧于上、下钢筋上;钢筋一经夹紧,不得晃动。
4、引弧过程:宜采用铁丝圈引弧法,也可采用直接引弧法。
a、铁丝圈引弧法是将铁丝圈放在上、下钢筋端头之间,高约10mm,电流通过铁丝圈与上、下钢筋端面的接触点形成短路引弧。
b、直接引弧法是在通电后迅速将上钢筋提起,使两端头之间的距离为2~4mm引弧。
当钢筋端头夹杂不导电物质或过于平滑造成引弧困难时,可以多次把上钢筋移下与下钢筋短接后再提起,达到引弧目的。
5、电弧过程:靠电弧的高温作用,将钢筋端头的凸出部分不断烧化;同时将接口周围的焊剂充分熔化,形成一定深度的渣池。
6、电渣过程:渣池形成一定深度后,将上钢筋缓缓插入渣池中,此时电弧熄灭,进入电渣过程。
由于电流直接通过渣池,产生大量的电阻热,使渣池温度升到近2000度,将钢筋端头迅速而均匀熔化。
