常用控制电器

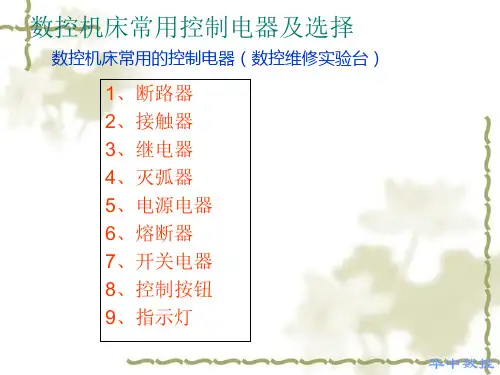

电气控制系统常用低压电器：接触器，继电器，熔断器，主令电器，自动空气断路器。

电器：一种能控制电的工具；
低压电器：工作在交流电压1500V，直流电压1200V以下电路中的电气设备；
接触器：用来接通或切断电动机或其他负载主电路的一种控制器，一般分为交流接触器和直流接触器；
继电器：一种根据特定形式的输入信号而动作的自动控制电器，起分类为较多，（与接触器不同主要是因为：他用于反应控制信号，起出点通常接在控制电路中）；
熔断器：一种利用熔化作用而切断电路的保护电器，主要由熔体和熔断管两部分组成；
主令电器：在自动控制系统中，用于发送或转换控制指令的电器，常用的主令电器有控制按钮、万能转换开关、朱令控制器、行程开关、接近开关；
自动空气断路器：又称为自动空气开关或自动开关，他相当于刀开关、熔断器、热继电器和欠电压继电器的组合，是一种自动切断电路故障用的保护电器，（与接触器不同的是：他允许切断短路电流，但允许造作次数较低）。

继电接触控制系统应用电动机拖动生产机械，称为电力拖动。

利用继电器、接触器实现对电动机和生产设备的控制和保护，称为继电接触控制。

主要介绍几种常用的低压电器，基本的控制环节和保护环节的典型线路。

实现继电接触控制的电气设备，统称为控制电器，如刀闸、按钮、继电器、接触器等。

下面介绍常用控制电器的用途及电工表示符号。

常用控制电器自动切换电器是根据控制线路中参数（如电压、电流）的变化，或外部信号（如温度、压力等）的变化自动进行切换的电器。

一、刀闸开关控制对象：380V， 5.5kW 以下小电机考虑到电机较大的起动电流，刀闸的额定电流值应如下选择：（3～5)*异步电机额定电流电工符号：Q三极（三刀）开关单极（单刀）开关二极（双刀）开关二、按钮（手动切换电器）按钮常用于接通和断开控制电路。

按钮的外形图和结构如图所示。

按钮开关的外形和结构(a) 外形图(b) 结构二、按钮（视频播放）复合按钮 二、按钮 结构图(c)符号常开按钮 SB常闭按钮 SB 常闭触点常开触点按下按钮 示意图 未按按钮 先断 后合交流接触器的外形与结构三、 接触器用于频繁地接通和断开大电流电路的开关电器。

(a) 外形 (b) 结构四、 接触器用于频繁地接通和断开大电流电路的开关电器。

~ M~ 线圈辅助触点铁芯 衔铁 电源 电机主触点 常闭 常开弹簧符号 线圈 KM 用于主电路，流过的电流 大（需加灭弧装置）。

用于控制电路，流过的电流小（无需加灭弧装置）。

KM 动合(常开)辅助触点 动断(常闭)辅助触点 KM 属于同一器件的线圈和触点用相同的文字表示。

接触器技术指标：额定工作电压、电流、触点数目等。

动合(常开)主触点KM 常用的交流接触器有CJ10、CJ12、CJ20和3TB 等系列。

如CJ10系列主触点额定电流5、10、20、40、75、 120A 等数种；额定工作电压通常是220V 或380V 。

五、继电器继电器和接触器的结构和工作原理大致相同。

十种常用的控制电器的电气符号一、引言在电气工程中，控制电器是不可或缺的一部分。

控制电器的作用是控制电路的开关、保护电路等。

而电气符号则是控制电器的重要表现形式。

本文将介绍十种常用的控制电器的电气符号。

二、常用的控制电器1. 开关开关是最基本的控制电器。

其主要作用是打开或关闭某个电路。

在电气符号中，开关通常表示为一个圆形或矩形，并带有一个箭头，表示其打开或关闭状态。

2. 保险丝保险丝是一种用于保护电路安全的装置。

当电流超过额定值时，保险丝会断开，以避免设备损坏或火灾等事故发生。

在电气符号中，保险丝通常表示为一个矩形，并带有一个波浪线和两个箭头。

3. 继电器继电器是一种能够实现远距离控制的装置。

其主要作用是将小信号转换为大信号，并通过触点实现对其他设备的控制。

在电气符号中，继电器通常表示为一个矩形，并带有两个箭头和一个弯曲的线。

4. 电磁铁电磁铁是一种通过电流产生磁场并实现对其他设备的控制的装置。

在电气符号中，电磁铁通常表示为一个带有两个弯曲线的矩形，并带有一个箭头。

5. 传感器传感器是一种能够将物理量转换为电信号的装置。

其主要作用是检测环境中的温度、湿度、光强等物理量，并将其转换为电信号进行处理。

在电气符号中，传感器通常表示为一个带有箭头和波浪线的矩形。

6. 计时器计时器是一种能够实现定时开关功能的装置。

其主要作用是根据预设时间自动控制设备的开关状态。

在电气符号中，计时器通常表示为一个带有钟表图案和箭头的矩形。

7. 按钮按钮是一种能够实现手动控制设备开关状态的装置。

在电气符号中，按钮通常表示为一个圆形或矩形，并带有一个箭头或者字母“S”。

8. 信号灯信号灯是一种能够显示设备工作状态或警示信息的装置。

在电气符号中，信号灯通常表示为一个圆形或矩形，并带有一个箭头或者字母“L”。

9. 开关电源开关电源是一种能够将交流电转换为直流电的装置。

在电气符号中，开关电源通常表示为一个带有波浪线和箭头的矩形。

10. 变压器变压器是一种能够实现电压变换的装置。

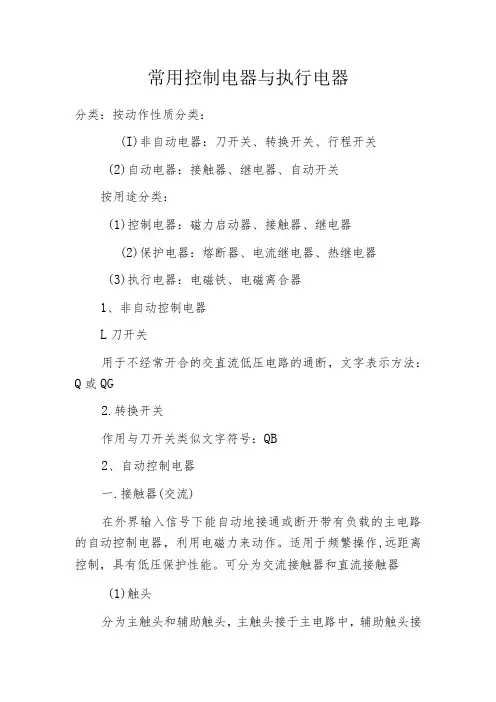

常用控制电器与执行电器分类：按动作性质分类：(I)非自动电器：刀开关、转换开关、行程开关(2)自动电器：接触器、继电器、自动开关按用途分类：(1)控制电器：磁力启动器、接触器、继电器(2)保护电器：熔断器、电流继电器、热继电器(3)执行电器：电磁铁、电磁离合器1、非自动控制电器L刀开关用于不经常开合的交直流低压电路的通断，文字表示方法：Q或QG2.转换开关作用与刀开关类似文字符号：QB2、自动控制电器一.接触器(交流)在外界输入信号下能自动地接通或断开带有负载的主电路的自动控制电器，利用电磁力来动作。

适用于频繁操作,远距离控制，具有低压保护性能。

可分为交流接触器和直流接触器(1)触头分为主触头和辅助触头，主触头接于主电路中，辅助触头接于控制电路中。

主触头和辅助触头是联动的。

按通电后的动作又可分为：动合（常开）触点（线圈通电时闭合），和动断（常闭）触点（线圈通电时断开）两类（2）灭弧（电压大于12伏，电流为几十毫安）由于撞击电离、热电子发射或热游离导致触点间产生大量向阳极飞驰的电子流，即为电弧。

冷却和降低电场强度有利于灭弧。

a.利用触头回路本身电动力的简单灭弧法；b.多断口灭弧法C.磁吹灭弧；山纵缝灭弧；e.栅片灭弧（3）铁心为了减少涡流损耗，由硅钢片叠钾而成，端面有分磁环（短路环）。

（4）线圈交流线圈的匝数少，纯电阻大。

交流接触器不适宜于极频繁启动、结束的工作场合。

2.直流接触器主要用以控制直流电路。

组成部分和工作原理与交流接触器一样。

灭弧：磁吹和纵缝灭弧装置实现。

铁心：由于无涡流存在，用软钢或工程纯铁制成圆形。

适用于频繁启动、结束的场合。

接触器的文字符号及图形符号文字符号为KM接触器通常用来接通或断开主电路，接触器线圈通常接于控制电路。

二、继电器继电器通常用于接通或断开控制电路，继电器线圈通常接于主电路。

实质上是一种传递信号的电器，可根据输入的信号到达不同的控制目的。

按反映信号的种类分为：电流、电压、速度、压力、热继电器按动作时间分为：瞬时动作、延时动作按作用原理分为：电磁式、感应式、电动式、电子式、机械式。

常用低压控制和保护电器低压电器指电压在500V以下的各种控制设备、继电器及保护设备等。

用的低压电器设备有刀开关、熔断器、低压断路器、接触器、磁力启动器及各种继电器等。

1、刀开关铁壳刀开关的主要特点是：有灭弧能力；有铁壳保护和联锁装置（即带电时不能开门），所以操作安全；有短路保护能力；只用在不频繁操作的场合。

铁壳刀开关容量选择一般为电动机额定电流的3倍。

2、低压断路器曾称自动开关或空开。

它除具有全负荷分断能力外，还具有短路保护、过载保护和失欠电压保护等功能，并且具有很好的灭弧能力。

常用作配电箱中的总开关或分路开关。

3、接触器接触器也称为电磁开关，它是利用电磁铁的吸力来控制触头动作的。

接触器按其电流可分为直流接触器和交流接触器两类，工程中常用交流接触器。

接触器主要技术数据有额定电压、额定电流（均指主触头）、电磁线圈额定电压等。

应用中一般选其额定电流大于负载工作电流，通常负载额定电流为接触器额定电流的70％－80％。

交流接触器的主要特点如下。

（l）它是用按钮控制电磁线圈的，电流很小，控制安全可靠。

当环境潮湿时，可选用电磁线圈电压为36V 的安全电压进行控制。

（2）电磁力动作迅速，可以频繁操作，常用接触器控制电动机负荷运行。

（3）可以用附加按钮实现多处控制一台电动机或遥控功能。

（4）具有失电压或欠电压保护作用，当电压过低时，接触器自动断电。

4、磁力起动器磁力起动器由接触器、按钮和热继电器组成。

它具有接触器的一切特点，且具有热继电器保护作用，有的还具有可逆运行功能。

低压控制电器直接控制主电路，都有一定的灭弧能力。

通常采用的灭弧方法有磁吹式灭弧和栅片灭弧，后者是工程中低压电器的常用灭弧方法。
