光缆基本知识介绍

主干光缆知识点总结一、光缆概述光缆是一种由一根或多根光学纤维和外层护套组成的传输线路，用于光通信和光传感等应用。

光纤是一种能够将光信号传递的线导体，由两种不同的材料——纯净的玻璃或塑料纤维组成。

光缆通常由内芯、包层、强化材料、外护套等部分组成。

二、光缆的分类1. 按用途分类（1）通信光缆：用于电信、宽带、移动通信等领域的通信传输；（2）专用光缆：用于特殊领域的光传感、医疗、能源等应用。

2. 按光纤类型分类（1）单模光缆：能够传输单一光模式的光缆，适用于远距离和高吞吐量的传输；（2）多模光缆：能够传输多种光模式的光缆，适用于短距离和低吞吐量的传输。

3. 按结构分类（1）敷设光缆：用于埋地、架空等敷设方式；（2）室内光缆：用于楼内、机房等室内环境的光缆；（3）自支撑光缆：能够在无支撑的条件下自持自敷设的光缆。

三、光缆的组成1. 光纤：光缆的核心部分，用于传输光信号的载体，通常由石英玻璃或塑料材料制成。

2. 包层：包裹在光纤外部的材料，用于保护光纤，并使光信号得以传输。

3. 强化材料：用于增强光缆的抗拉强度，通常由套管或钢丝绳等材料组成。

4. 外护套：包裹在光缆外部的保护层，用于防水、防潮、防腐蚀。

四、光缆的特点1. 高带宽：光纤传输具备很高的带宽，能够支持大容量的数据传输。

2. 低损耗：在光纤传输过程中，光信号的损耗非常小，可以实现长距离的传输。

3. 抗干扰：光纤传输中不受电磁干扰的影响，能够保证信号的稳定传输。

4. 轻量化：相比传统的铜质电缆，光缆具有更轻、更薄的特点，便于敷设和维护。

5. 安全可靠：光缆不易被雷击、耐火、耐腐蚀，具有较高的安全性和可靠性。

五、光缆的敷设1. 埋地敷设：主要应用于城市道路、铁路、高速公路等地下敷设场景，需进行管道铺设和标准埋深。

2. 架空敷设：主要应用于电力杆、电信杆等高空环境的敷设，需要进行挂线或置管敷设。

3. 室内敷设：主要应用于楼内、机房等室内环境的敷设，需考虑环境温湿度、气候条件等因素。

光缆基本知识介绍光缆是一种用光来传输信息的通信线缆。

它由一个或多个光纤组成，每个光纤都由一个玻璃或塑料的纤维芯和外面的保护层组成。

光缆的传输原理是利用光的全反射现象。

当光线沿着纤芯传播时，由于纤芯的折射率高于外层的保护层，光线会一直在纤芯内反射，从而实现信号的传输。

光缆具有许多优点。

首先，光缆具有巨大的传输带宽。

光纤可以传输大量的信息，从而满足了现代通信系统对传输速率的需求。

其次，光缆的抗干扰性能非常强。

光纤内部不会受到电磁干扰的影响，从而实现了稳定的传输。

此外，光缆的体积小、重量轻，便于安装和维护。

根据光缆的用途和结构，可以将光缆分为多种类型。

常见的光缆类型包括单模光缆和多模光缆。

单模光缆适用于长距离传输，其纤芯较细，只能传输单一模式的光信号。

而多模光缆适用于短距离传输，其纤芯较粗，可以传输多种光模式的信号。

根据光缆的结构，可以将光缆分为光纤框式光缆和光纤缆式光缆。

光纤框式光缆是将光纤用塑料套管保护，然后通过一定的方式固定在光缆框上，适用于死机架等固定结构。

光纤缆式光缆是将光纤放在光缆内，然后通过一定的方法绞合在一起，适用于需要移动布线的场合。

除了传输信息外，光缆还可以用于传感器和加密等领域。

光缆传感器可以基于光的传播特性来进行测量和检测。

光缆加密技术利用光的传输特性来实现信息的安全传输，保护通信内容不被窃听。

在实际应用中，常见的光缆故障有断纤和弯曲损害。

断纤是指光纤断裂，导致信号无法传输。

弯曲损害是指光纤过度弯曲导致信号传输中断。

为了避免光缆故障，需要进行光缆的正确安装和维护。

常见的光缆维护方法包括定期清洁光缆和保持光缆的曲率半径。

总之，光缆是一种重要的通信技术，具有广泛的应用前景。

通过光缆的使用，可以实现高速、稳定和安全的信息传输，推动现代社会的发展和进步。

光缆相关知识点总结大全一、光缆的基本概念光缆是由一根或多根以及相关的附件组成的，具有光学传输特性的传输介质。

它主要由光纤、包层、护套和其它特种组件组成。

光缆的主要优势在于传输速度快，传输容量大，抗干扰能力强，且具有较长的寿命。

二、光缆的分类1.按照构造方式分类光缆可分为裸光缆、光缆、光纤连接线、光纤分支线等，根据用途不同有专门化设计的光缆。

2.按用途分类（1）室内光缆室内光缆广泛用于办公楼、商场、工厂等建筑室内的通信传输。

（2）室外光缆室外光缆主要用于户外跨越、管道线路或者敷设在光缆护套和管道内。

3.按传输介质分类（1）单模光纤单模光纤能够传输单一的波长，适用于大直径光纤，传输距离较远。

（2）多模光纤多模光纤可以传输多个波长，适用于小直径光纤，传输距离较短。

4.按结构分类（1）中心缆中心缆光纤芯是缆芯的集中分布，轴向拉伸，属于裸光缆，抗拉伸性和抗外界环境的性能非常好。

（2）分支缆分支缆主要用于光缆敷设到分支状终端的应用环境。

三、光缆的光学原理光纤的基本结构是由两种不同的介质组成，即外层护套（包层）和内核。

内核是折射率比包层小的树脂和显微的玻璃纤维组成。

包层的折射率通常较小，使内核中“驻波光”的传播。

光沿内核表面传播，在不同折射率的内核与包层之间，会产生反射现象。

四、光缆的基本特性1. 低损耗光缆的传输介质是光纤，几乎不受材料自身的损耗，且具有较低的传输损耗。

2. 高带宽光缆传输带宽较大，可传输大量数据，适用于大容量数据传输。

3. 高速度光缆传输速度快，可满足高速数据传输的需求，能够满足未来通信技术的需求。

4. 抗干扰能力强光缆传输时不易受到电磁干扰，是一种抗干扰能力较强的传输介质。

5. 灵活性光缆可以弯曲安装，对应用环境的要求不高，非常灵活。

光缆在现代通信领域占据了非常重要的地位，在未来通信网络中仍将发挥重要作用。

对光缆的深入了解，有助于提高通信网络技术水平，促进通信网络技术的发展。

光缆基本知识介绍光缆是一种将光信号传输到远距离的传输介质，其基本组成包括光纤、套管和保护层。

光缆的应用广泛，包括电信、互联网、电视和计算机网络等领域。

光缆由一条或多条光纤组成，光纤是一种由高纯度的二氧化硅或塑料制成的细长的玻璃或塑料纤维。

光纤内部有一个核心和一个包围核心的包层。

光信号通过核心传输，而包层用于保护光信号免受干扰。

核心和包层的折射率不同，使得光信号能够在光纤内部反射，并沿着光纤传输。

光缆的核心种类多样，包括单模光纤和多模光纤。

单模光纤的核心较小，只允许一束光线通过，并能够传输高质量、高速率的信号，适用于较长距离的传输。

多模光纤的核心较大，允许多束光线同时通过，适用于较短距离的传输。

不同的核心类型适用于不同的应用场景。

光缆的外面有一个套管，用于保护光纤免受机械和环境影响。

套管一般由聚丙烯或者聚乙烯材料制成，具有良好的耐用性和保护性能。

套管通常分为内套管和外套管，内套管用于保护单独的光纤，而外套管用于保护整个光缆。

光缆的外套管通常具有良好的防火、防水和耐腐蚀性能。

为了进一步保护光缆，光缆通常还会加上一层保护层。

保护层可以提供额外的保护力度，防止光缆受到剪切、撕裂或挤压等力的破坏。

保护层可以是铝塑复合材料、钢丝绳或者铠装，具体选择取决于光缆使用的环境和需求。

除了上述基本组成部分，光缆还包括其他附件，如连接器、分支器和接头等。

连接器用于连接光缆和其他光缆、设备或终端，使光信号能够顺畅传输。

分支器用于将光信号分配到不同的目的地，实现网络的分支和扩展。

接头用于连接两根光纤，实现多个光缆的连接和交流。

光缆的安装需要专业的技术和设备，主要包括光缆敷设、光纤熔接和光缆测试。

光缆敷设需要选择合适的路径和方法，避免损坏光缆。

光纤熔接是将两根光纤连接在一起，使光信号能够顺利传输。

光缆测试用于检查光缆的质量和性能，确保光缆能够正常工作。

总之，光缆是一种将光信号传输到远距离的传输介质，由光纤、套管和保护层等组成。

光缆知识一、光缆基本知识1.1 什么是光缆对光缆的基本要求是保护光纤的机械强度和传输特性，防止施工过程和使用期间光纤断裂，保持传输特性稳定。

为此，必须根据使用环境设计各种结构的光缆，以保证光纤不受应力的作用和有害物质的侵蚀。

用适当的材料和缆结构，对通信光纤进行收容保护，使光纤免受机械和环境的影响和损害，适应不同场合使用。

1.2 影响光纤性能和寿命的因素A）应力：导致光纤断裂或衰减增加B）水和潮气：使光纤易于断裂（变脆），影响寿命C）氢气（压）：光纤在一定具有压力的氢气作用下，光纤衰减曲线会在1240nm处产生突变的吸收峰，使1310nm及1550nm波长处的衰减明显增加。

1.3 光缆设计的基本原则针对光纤的弱点，光缆设计应遵循以下原则：A）为光纤提供机械保护，使光纤在各种环境下免受应力；B）必须防止水分和潮气侵入；C）必须避免光缆中产生氢气，尤其避免形成氢压。

1.4 光缆的基本性能包括：光缆中的光纤传输特性、光缆的机械特性、光缆的环境特性和光缆的电气特性光缆的传输特性取决于被覆光纤。

对光缆机械特性和环境特性的要求由使用条件确定。

光缆生产出来后，对这些特性的主要项目，例如拉力、压力、扭转、弯曲、冲击、振动和温度等，要根据国家标准的规定做例行试验。

成品光缆一般要求给出下述特性，这些特性的参数都可以用经验公式进行分析计算，这里我们只作简要的定性说明。

1) 拉力特性光缆能承受的最大拉力取决于加强件的材料和横截面积，一般要求大于1km光缆的重量，多数光缆在100～400kg范围。

2) 压力特性光缆能承受的最大侧压力取决于护套的材料和结构，多数光缆能承受的最大侧压力在100～400kg/10cm。

3）弯曲特性弯曲特性主要取决于纤芯与包层的相对折射率差△以及光缆的材料和结构。

实用光纤最小弯曲半径一般为20～50mm，光缆最小弯曲半径一般为200～500mm，等于或大于光纤最小弯曲半径。

在以上条件下，光辐射引起的光纤附加损耗可以忽略，若小于最小弯曲半径，附加损耗则急剧增加。

光纤光缆21条基本知识
光纤光缆是在互联网时代发展起来的一种新型光纤技术，具有宽带大小、高速
稳定等特点。

它通过利用多条光缆传输信号，并通过光学技术完成高速数据传输，从而可以解决传统信号传输中的抖动和噪声等问题。

光纤光缆可以满足互联网要求，使网络性能达到更高水平，是互联网实现极致连接的重要部分。

光纤光缆普遍由21条芯微纤，每条芯微纤可分为索、芯材、几何和核心四部分。

其中，索包括抗拉套和内裹护套，它可以增强光纤的耐拉性、耐压性，从而提高产品性能；芯材由硅氧玻璃纤维制成，它可以把电能转换成光信号，实现数据传输；几何的位置关系有助于定义每个芯微纤的层次，从而实现准确的数据传输；核心是光纤的特有功能，它可以把多条光芯材的信号传输到同一个尺寸，并准确地把信号传输到每一条光纤上。

光纤光缆功能多样，可以完成百兆甚至是千兆的高数据传输，使宽带传输变得
更加流畅。

此外，光纤光缆还可以抵抗电磁波干扰和电磁干扰，因此它可以有效阻挡非法用户对网络的入侵，保证网络安全和稳定性。

除此之外，光纤光缆的耐用性比传统的电缆要强，它可以长久的在不同的环境中使用。

光纤光缆已经在互联网时代得到普遍应用，它可以为多种应用场景提供稳定高效、安全性可靠、维护成本低的数据传输服务。

它以及使得物联网、大数据应用和智能制造等更加便捷，也为云计算的快速发展提供了可靠的保障。

因此，光纤光缆也被看作是当下互联网发展的重要支柱。

光纤光缆的基本知识一、内容描述首先让我们先来了解一下光纤光缆是什么，光纤光缆简单来说，就是一种用光信号来传输信息的线缆。

它是由玻璃或者塑料制成的一根细细的线，里面隐藏着强大的能量和信息传输能力。

就像我们生活中的快递小哥一样，光纤光缆是信息传输的快递员，快速、稳定地把我们的数据、声音、图像等送到目的地。

接下来我们就来详细说说光纤光缆的一些基本知识。

1. 光纤光缆的概念与重要性光纤光缆这个词，听起来好像很高科技，但其实它已经成为我们生活中不可或缺的一部分了。

光纤光缆是什么？简单来说就是一种用光信号传递信息的通信线路，它里面藏着一根细细的玻璃丝或者塑料丝，通过这丝“光的高速公路”，信息就像光一样快速地传输着。

你可能想不到，无论我们打电话、上网冲浪，还是看电视节目，背后都有光纤光缆在默默支撑着我们的通信需求。

那么光纤光缆的重要性体现在哪里呢？首先它的传输速度非常快，能够迅速传递大量的信息。

其次光纤光缆的抗干扰能力强，不容易受到电磁干扰或天气的影响。

因此它在我们的日常生活中扮演着越来越重要的角色，光纤光缆技术的发展让信息的传递变得更快更方便，也给我们的生活带来了更多乐趣和便利。

每一次的拨通电话、每一条的信息传递背后，都是光纤光缆的默默付出。

现在你是不是对光纤光缆有了更深的认识和感慨呢？接下来我们将更深入地探讨光纤光缆的其他基本知识。

2. 光纤光缆的应用领域简介好的接下来让我为您撰写关于《光纤光缆的基本知识》中的“光纤光缆的应用领域简介”的部分：您知道吗？如今我们生活中的许多地方，都离不开小小的光纤光缆呢。

咱们一起来看看它们究竟应用在哪些地方吧！光纤光缆的广泛应用真可谓是无处不在呢！从城市的高楼大厦到偏远山区的小村落，都有它们的身影。

首先最明显的应用就是在通信领域了，无论是电话、手机还是互联网，光纤光缆都扮演着传输信息的角色，它们像信息的超级快递员一样，将信息快速准确地送达千家万户。

不仅如此光纤光缆还广泛应用于有线电视信号的传输，让我们的电视节目更加清晰稳定。

光纤光缆干货基础知识点1.简述光纤的组成答：光纤由两个基本部分组成：由透明的光学材料制成的芯和包层、涂敷层。

2.描述光纤线路传输特性的基本参数有哪些？答：包括损耗、色散、带宽、截止波长、模场直径等。

3. 产生光纤衰减的原因有什么？答：光纤中光功率沿纵轴逐渐减小。

光功率减小与波长有关。

光纤链路中，光功率减小主要原因是散射、吸收，以及连接器和熔接接头造成的光功率损耗。

衰减的单位为dB。

产生原因：使光纤产生衰减的原因很多，主要有：吸收衰减，包括杂质吸收和本征吸收；散射衰减，包括线性散射、非线性散射和结构不完整散射等；其它衰减，包括微弯曲衰减等。

其中最主要的是杂质吸收引起衰减。

4.光纤的带宽与什么有关？答：光纤的带宽指的是：在光纤的传递函数中，光功率的幅值比零频率的幅值降低50%或3dB时的调制频率。

光纤的带宽近似与其长度成反比，带宽长度的乘积是一常量。

光纤中由光源光谱成分中不同波长的不同群速度所引起的光脉冲展宽的现象。

5.信号在光纤中传播的色散特性怎样描述？答：可以用脉冲展宽、光纤的带宽、光纤的色散系数三个物理量来描述。

6.什么是截止波长？答：是指光纤中只能传导基模的最短波长。

对于单模光纤，其截止波长必须短于传导光的波长。

7.光纤的色散对光纤通信系统的性能会产生什么影响？答：光纤的色散将使光脉冲在光纤中传输过程中发生展宽。

影响误码率的大小，和传输距离的长短，以及系统速率的大小。

8.光时域反射计（OTDR）的测试原理是什么？有何功能？答：OTDR基于光的背向散射与菲涅耳反射原理制作，利用光在光纤中传播时产生的后向散射光来获取衰减的信息，可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等，是光缆施工、维护及监测中必不可少的工具。

其主要指标参数包括：动态范围、灵敏度、分辨率、测量时间和盲区等。

9.常见光测试仪表中的“1310nm”或“1550nm”指的是什么？答：指的是光信号的波长。

光纤光缆的基础知识一、光纤1．光纤的定义光纤是光导纤维的简称，即用来通光传输的石英玻璃丝。

2．光纤的结构组成和作用1）光纤的构成：光纤是由光折射率较高的纤芯和折射率较低的包层组成，为了保护光纤不受外力和环境的影响，在包层的外面都加上一层塑料护套（也叫涂覆层）。

2）光纤各组成部分的作用：纤芯：siO2+GeO2（作用是导光通信）包层：siO2(作用是使全反射成为可能)涂覆层：光固化丙烯酸环氧树脂或热固化的硅酮树脂（作用是防止光纤表面受损产生微裂纹，将光纤表面与环境中的水分、化学物质隔开，防止已有的微小裂纹逐步生长扩大）3．光纤的分类A：按组成光纤的材料分类：玻璃（石英）光纤、塑料光纤；B：按光纤横截面上折射率分布分类：有突变型光纤(普通单模光纤)、渐变型光纤(多模光纤)、阶跃型光纤等；C：按光纤传输模式分类：多模光纤、单模光纤等。

单模光纤中光偏振状态要传输过程中是否保持不变，又可分为偏振模保持光纤和非偏振模保持光纤；D：按工作波长窗口分类：长波长光纤和短波长光纤等注：单模光纤是指只能传输一种模式（基模或最低阶模）的光纤，其信号畸变很小。

多模光纤是一种能承载多种模式的光纤，即能够允许多个传导模的通过。

模是指光在光纤中的传输方式（单模/多模）。

单模光纤具有很小的芯径，以确保其传输单模，但是其包层直径要比芯径在十多倍，以避免光的损耗。

单模光纤以其衰减小、频带宽、容量大、成本低和易于扩容等优点，作为一种理想的光通信媒介，在全世界得到及为广泛的应用。

4．光纤的特性A：几何特性和光学特性（主要针对单模光纤）纤芯直径：A、多模光纤（50um/62.5um两种标称直径）B、单模光纤（8.3um）包层直径：125.0±1.0um包层不圆度：≤1.0%涂层外径：245±5.0um纤芯、包层同心度：≤0.5um翘曲度：曲率半径≥4.0m模场直径：指光纤中基模场的电场强度随空间的分布。

它描述了单模光纤中光能集中程度的参量。

电缆光缆知识点总结一、电缆概述电缆是将多根导体绝缘包裹在一起，形成一根柔软的线缆，用于传输电能、信号或数据的一种设备。

电缆由导体、绝缘层、护套、填充物和外护套等部分组成，不同用途的电缆具有不同的结构和性能。

电缆可以分为低压电缆、中压电缆、高压电缆和超高压电缆等不同类型，广泛应用于建筑、电力、通信、石油、化工等领域。

二、电缆的分类1. 按用途分类：包括电力电缆、通信电缆和控制电缆等。

2. 按结构分类：包括单芯电缆、多芯电缆、屏蔽电缆、阻燃电缆、防水电缆等。

3. 按导体材料分类：包括铜导体电缆、铝导体电缆和铜铝合金导体电缆等。

4. 按绝缘材料分类：包括聚氯乙烯(PVC)绝缘电缆、交联聚乙烯(XLPE)绝缘电缆、橡胶绝缘电缆等。

三、光缆概述光缆是以光学纤维作为传输介质，利用光的全反射原理进行光信号传输的一种设备。

光缆由光纤芯、光纤包层、护套和填充物等部分组成，是实现长距离、大容量、高速率光通信的重要设备。

四、光缆的分类1. 按传输介质分类：包括单模光缆和多模光缆等。

2. 按结构分类：包括自支撑光缆、承插式光缆、防水光缆等。

3. 按应用场景分类：包括室内光缆和室外光缆等。

4. 按光缆密封材料分类：包括干式光缆和湿式光缆等。

五、光缆与电缆的比较1. 传输方式：光缆采用光信号传输，传输速率高，带宽大；电缆采用电信号传输，传输速率相对较低。

2. 传输距离：光缆传输距离远，衰减小，适用于长距离通信；电缆传输距离有限，适用于短距离电能传输和信号传输。

3. 抗干扰能力：光缆抗干扰能力强，不受电磁干扰和雷击影响；电缆抗干扰能力较弱，易受外界干扰。

4. 安全性：光缆不导电，不产生电磁辐射，安全可靠；电缆导电，存在漏电、过载等安全隐患。

5. 抗环境能力：光缆耐腐蚀、耐高温、不受电磁场影响；电缆受环境影响较大，存在绝缘老化、短路等问题。

六、电缆光缆的安装和维护1. 安装要点：电缆和光缆的敷设应按照设计要求进行，避免弯曲过小、拉力过大等情况；在室外环境敷设时要做好防水、防腐工作。

光缆培训资料光缆是信息传输中不可或缺的核心组成部分，它以光纤为主体，具有传输速度快、信号干扰小、带宽大等优势。

为了使大家更好地理解和掌握光缆的知识，本文将从光缆的构成、分类、常见问题及维护保养等方面进行详细介绍。

一、光缆的构成光缆主要由光纤和光缆外护套组成。

光纤是一种极细的玻璃或塑料材料，用于将光信号传输到远距离。

光缆外护套是为了保护光纤并增强光缆的机械性能，通常采用聚乙烯、低烟无卤材料等。

二、光缆的分类根据光缆的结构和用途不同，光缆可分为多种类型。

1. 链路光缆：主要用于通信链路中，将光信号从发送端传输到接收端，如单模光纤和多模光纤。

2. 室内光缆：适用于室内布线，如家庭、办公室等场合，通常采用松套光缆或紧套光缆。

3. 室外光缆：一般用于室外的长距离通信，具有较好的耐候性和抗拉性能，如非金属增强光缆和金属增强光缆。

4. 水下光缆：用于海底通信，对抗水下压力和腐蚀，如深海光缆和浅海光缆。

三、光缆的常见问题与维护保养1. 光缆连接问题：光缆的连接质量对传输信号的稳定性和可靠性有着重要影响。

常见问题包括连接头接触不良、接头损坏等。

为确保光缆连接的质量，应采用光纤连接器，并进行认真的光缆连接测试。

2. 光缆弯曲问题：光缆过度弯曲会导致光信号损失增加，甚至导致通信中断。

在布线安装过程中，应避免光缆的过度弯曲，并可采用保护套或填充材料等措施来保护光缆。

3. 光缆损伤问题：光缆容易受到外界因素的损伤，如挤压、拉扯、割断等。

在光缆布线过程中，应注意避开可能导致光缆损伤的区域，并采用护套、护管等措施来保护光缆。

4. 光缆温度问题：温度的波动会对光缆产生一定的影响，因此在布线过程中应注意避免光缆暴露在过高或过低的温度环境中。

对于光缆的维护保养，可以定期检查光缆的外观是否完好、连接是否松动，并确保光缆周围的环境清洁无尘。

在遇到问题时，应及时排除故障并进行必要的维修或更换。

综上所述，光缆作为信息传输的重要组成部分，对于各行各业的通信需求至关重要。

光纤光缆基本知识⼀、光纤1、概述光纤和同轴电缆相似，只是没有⽹状屏蔽层。

中⼼是光传播的玻璃芯。

在多模光纤中，芯的直径是15mm~50mm，⼤致与⼈的头发的粗细相当。

⽽单模光纤芯的直径为8mm~10mm。

芯外⾯包围着⼀层折射率⽐芯低的玻璃封套，以使光纤保持在芯内。

再外⾯的是⼀层薄的塑料外套，⽤来保护封套。

光纤通常被扎成束，外⾯有外壳保护。

纤芯通常是由⽯英玻璃制成的横截⾯积很⼩的双层同⼼圆柱体，它质地脆,易断裂,因此需要外加⼀保护层。

其结构如图1所⽰。

陆地上的光纤通常埋在地下1⽶处，有时会受到地下⼩动物的破坏。

在靠近海岸的地⽅，越洋光纤外壳被埋在沟⾥。

在深⽔中，它们处于底部，极有可能被鱼类咬坏或被渔船撞坏。

2、分类光纤主要分以下两⼤类:1）传输点模数类传输点模数类分单模光纤(Single Mode Fiber)和多模光纤(Multi Mode Fiber)。

单模光纤的纤芯直径很⼩, 在给定的⼯作波长上只能以单⼀模式传输,传输频带宽,传输容量⼤。

多模光纤是在给定的⼯作波长上,能以多个模式同时传输的光纤。

与单模光纤相⽐,多模光纤的传输性能较差。

2)折射率分布类折射率分布类光纤可分为跳变式光纤和渐变式光纤。

跳变式光纤纤芯的折射率和保护层的折射率都是⼀个常数。

在纤芯和保护层的交界⾯,折射率呈阶梯型变化。

渐变式光纤纤芯的折射率随着半径的增加按⼀定规律减⼩, 在纤芯与保护层交界处减⼩为保护层的折射率。

纤芯的折射率的变化近似于抛物线。

折射率分布类光纤光束传输如图2所⽰。

3、连接⽅式光纤有三种连接⽅式。

⾸先，可以将它们接⼊连接头并插⼊光纤插座。

连接头要损耗10%到20%的光，但是它使重新配置系统很容易。

第⼆，可以⽤机械⽅法将其接合。

⽅法是将两根⼩⼼切割好的光纤的⼀端放在⼀个套管中，然后钳起来。

可以让光纤通过结合处来调整，以使信号达到最⼤。

机械结合需要训练过的⼈员花⼤约5分钟的时间完成，光的损失⼤约为10%。

第三，两根光纤可以被融合在⼀起形成坚实的连接。

光缆基础知识光缆，是以一根或多根光纤或光纤束制成符合光学、机械和环境特性的结构。

光缆的结构直接影响系统的传输质量，而且与施工也有较大的关系。

施工人员在敷设光缆前，必须了解光缆的结构和性能。

工程施工应按所选用光缆的结构、性能，采取正确的操作方法，完成传输线路的建设，并确保光缆的正常使用寿命。

1.光缆设计的原则光纤在通信领域内的广泛应用，要求设计制造各种各样结构的光缆。

设计光缆，必须规定光缆的结构尺寸和所用材料。

设计光缆的一般原则如下：（1）光纤的余长：根据每管光纤芯数和余长要求，设计松套管尺寸。

当松套管是用来制作中心束管式光缆时，松套管中光纤余长应在0.25%左右；当松套管是用来制作层绞式光缆时，松套管中光纤余长应在0.02%左右。

（2）机械强度：根据对光缆机械强度要求，合理选择光缆中的加强构件、直径以及护层结构、铠装结构等。

光缆的抗拉强度主要靠加强构件提供；光缆抗侧压力主要靠护层或铠装层提供。

光缆防水防潮，主要靠铝—塑粘结护套或钢—塑粘结护套，以及缆中的阻水油膏和阻水材料提供。

（3）使用场合：根据光缆的使用场合，使用不同结构的光缆，满足使用场合的要求。

（4）阻水：要注意选用阻水油膏，特别是松套光纤用阻水油膏的温度特性要好，不能有淅油等。

（5）光缆结构：合理的光缆结构设计，应使松套管尽量靠近光缆中起支承作用的部件。

同时，合理的光缆结构设计，应对光纤起到最佳的机械保护。

在光缆结构设计中，在保证光缆所要求的特性下，应尽量使光缆横截面积小，单位长度重量轻，发挥光缆本身所应具有的优点。

2.光缆结构中所用材料及其性能光缆是由光纤、高分子材料、金属-塑料复合带及金属加强件等共同构成的光信息传输介质。

光缆结构设计要点是根据系统通信容量、使用环境条件、敷设方式、制造工艺等，通过合理选用各种材料来赋予光纤抵抗外界机械作用力、温度变化、水作用等保护。

图2.5层绞式钢带纵包双层钢丝铠装光缆结构图图2.5 所示的是所用材料种类最多的GYTY53+333层绞式钢带纵包双层钢丝铠装光缆的横。

光缆基本知识介绍光缆是一种利用光传输数据和信号的通信线缆，它由一条或多条纤维光束组成，通常由包裹在保护性外层中的光纤组成。

光缆通常用于长距离的通信传输和高速网络连接。

光缆的基本结构是由包裹在外层保护层中的光纤组成。

光纤是一种非常细的玻璃或塑料线缆，它可传输光信号，具有高带宽和低延迟的特点。

光纤通常由纯净的二氧化硅制成，由于其特殊的折射性质，可以提供对光信号的高度保护。

光纤主要由三个部分构成：中心纤芯、包围着中心纤芯的折射层和包围整个纤芯的护套。

光缆有多种类型，包括多模光纤和单模光纤。

多模光纤在纤芯和折射层之间具有相对较大的直径差异，使得光信号可以以多种角度和路径在光缆中传播。

这使得多模光纤适用于较短距离和低速传输。

而单模光纤的纤芯直径较小，只允许以一种方式传播光信号，从而提供更高的带宽和传输速度，适用于长距离和高速传输。

光缆的安装和维护相对来说比较复杂。

由于光缆中使用的光纤非常细且脆弱，所以在安装和使用过程中需要非常小心。

任何弯曲、扭曲或压力都可能导致光纤损坏，从而影响光信号的传输。

此外，光缆的连接和接头也需要专业人员进行操作，确保光信号的高质量传输。

光缆还有一些特殊的类型，如光分布式传感光缆和光电缆。

光分布式传感光缆可以用于监测温度、压力和应变等物理特性，广泛应用于工程和环境监测。

而光电缆则是将光纤与电缆结合起来，既可以传输光信号，又可以传输电信号，适用于一些特殊的通信和技术需求。

总而言之，光缆是一种利用光传输数据和信号的通信线缆。

其基本结构由包裹在保护层中的光纤组成，包括中心纤芯、折射层和护套。

光缆具有高带宽、低延迟和抗电磁干扰等优点，适用于各种通信应用。

然而，光缆的安装和维护比较复杂，需要专业人员进行操作。

除了传统的多模和单模光缆外，还有一些特殊类型的光缆，如光分布式传感光缆和光电缆。

光缆基本知识介绍一、光纤的组成与分类1、光纤按其制造材料的不同可分为石英光纤和塑料光纤,石英光纤即通常使用的光纤,石英光纤按其传输模式的不同分为单模光纤和多模光纤.塑料光纤全部由塑料组成,通常为多模短距离应用,还处于起步阶段,未有大规模应用.2、石英光纤的结构：石英光纤由纤芯、包层及涂覆层组成,其结构如图：光纤中光的传输在纤芯中进行,因包层与纤芯石英的折射率不同,使光在纤芯与包层表面产生全反射,使光始终在纤芯中传输,而塑料涂覆层起保护石英光纤及增加光纤强度的作用,因石英很脆,若没有塑料的保护则无法在实际中得到应用,正因为光纤的结构如此,所以光纤易折断,但有一定的抗拉力.3、石英光纤的分类单模光纤G.652A简称B1简称B1G.652CG.655A光纤B4长途干线使用光纤B4长途干线使用多模光纤50/125A1a简称A1125A1b二、光缆的结构1、室外光缆主要有中心管式光缆、层绞式光缆及骨架式光缆三种结构,按使用光纤束与光纤带又可分为普通光缆与光纤带光缆等6种型式.每种光缆的结构特点：①中心管式光缆执行标准：YD/T769-2003：光缆中心为松套管,加强构件位于松套管周围的光缆结构型式,如常见的GYXTW型光缆及GYXTW53型光缆,光缆芯数较小,通常为12芯以下.②层绞式光缆执行标准：YD/T901-2001：加强构件位于光缆的中心,5~12根松套管以绞合的方式绞合在中芯加强件上,绞合通常为SZ绞合.此类光缆如GYTS等,通过对松套管的组合可以得到较大芯数的光缆.绞合层松套管的分色通常采用红、绿领示色谱来分色,用以区分不同的松套管及不同的光纤.层绞式光缆芯数可较大,目前本公司层绞式光缆芯数可达216芯或更高.③骨架式光缆：加强构件位于光缆中心,在加强构件上由塑料组成的骨架槽,光纤或光纤带位于骨架槽中,光纤或光纤带不易受压,光缆具有良好的抗压扁性能.该种结构光缆在国内较少见,所占的比例较小.④ 8字型自承式结构,该种结构光缆可以并入中心管式与层绞式光缆中,把它单独列出主要是因为该光缆结构与其它光缆有较大的不同.通常有中心管式与层绞式8字型自承式光缆.5 煤矿用阻燃光缆执行标准：Q/M01-2004 企业标准：与普通光缆相比,提高了光缆阻燃性能的要求,并经过特殊的设计使光缆适用于矿井环境下使用,通常外护套颜色采用兰色,以利于矿井中对光缆的识别.按结构可分入中心管式光缆与层绞式光缆两类结构中.2、室内光缆室内光缆按光纤芯数分类,主要有单芯、双芯及多芯光缆等.室内光缆主要由紧套光纤,纺纶及PVC外护套组成.根据光纤类型可分为单模及多模两大类,单模室内缆通常外护套颜色为黄色,多模室内缆通常外护套颜色为橙色,还有部分室内缆的外护套颜色为灰色.三、光缆型号的命名方法YD/T908-20001、光缆型式由五部分组成I、表示光缆类别II、GY——通信用室外光缆GJ——室内光缆MG——煤矿用光缆Ⅱ、加强构件类型无型号——金属加强构件F——非金属加强构件Ⅲ、结构特征D——光纤带结构无符号——松套层绞式结构X——中心管式结构G——骨架式结构T——填充式Z——阻燃结构C8——8字型自承式结构Ⅳ、护层Y——聚乙烯护层W——夹带钢丝钢—聚乙烯粘结护层S——钢—聚乙烯粘结护层A——铝—聚乙烯粘结护层V——聚氯乙烯护套Ⅴ、外护层53—皱纹钢带纵包铠装聚乙烯护套23—绕包钢带铠装聚乙烯护套33—细钢丝绕包铠装聚乙烯护套43—粗钢丝绕包铠装聚乙烯护套333—双层细钢丝绕包铠装聚乙烯护套2、光缆规格的表示法按光缆中所含的光纤数及光纤的类别来表示光缆的规格.例：4根单模光纤的光缆规格表示为或4B1,若同一根光缆中含有不同种类的光纤,则在规格中间用‘+’号相连.若含有4根多模50/125的光纤,则表示为4A1a或4A1.3、本公司常用型号说明GYXTW——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护层通信用室外光缆,适用于管道及架空敷设.GYXTW53——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护套、纵包皱纹钢带铠装聚乙烯护层通信用室外光缆,适用于直埋敷设.GYTA——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套通信用室外光缆,适用于管道及架空敷设.GYTS——金属加强构件、松套层绞填充式、钢－聚乙烯粘结护套通信用室外光缆,适用于管道及架空敷设.GYTY53——金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆,适用于直埋敷设.GYTA53——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆,适用于直埋敷设.GYTA33——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套、单细圆钢丝铠装、聚乙烯套通信用室外光缆,适用于直埋及水下敷设.GYFTY——非金属加强构件、松套层绞填充式、聚乙烯护套通信用室外光缆,适用于管道及架空敷设,主要用于有强电磁危害的场合.GYXTC8S——金属加强构件、中心管填充式、8字型自承式、钢聚乙烯粘结护套通信用室外光缆,适用于自承式架空敷设.GYTC8S——金属加强构⑺商撞SPAN >绞填充式、8字型自承式、钢聚乙烯粘结护套通信用室外光缆,适用于自承式架空敷设.ADSS－PE——非金属加强构件、松套层绞填充式、圆型自承式、纺纶加强聚乙烯护套通信用室外光缆,适用于高压铁塔自承式架空敷设.MGTJSV——金属加强构件、松套层绞填充式、钢聚乙烯粘结护套、聚氯乙烯外护套煤矿用阻燃通信光缆,适用于煤矿井下敷设.GJFJV——非金属加强构件、紧套光纤、聚氯乙烯护套室内通信光缆,主要用于大楼及室内敷设或做光缆跳线使用.四、光缆的使用场合及主要性能指标光缆的使用场合：一般情况,单护套光缆适用于架空和管道,而双护套光缆适用于直埋.室内光缆适用于大楼及室内使用.光缆主要性能指标①衰减：衰减指标为光缆中重要的指标,在生产过程中对衰减指标进行检测,可以发现生产及工艺中存在的问题.各类光纤衰减指标要求A级光纤：单模：1310nm≤km1550nm≤kmB4单模:1550nm≤kmA1a多模50/125:850nm≤ km1300nm≤kmA1b多模125:850nm≤km1300nm≤km②光纤其它指标单模光纤：模场直径、截止波长、色散、零色散波长、零色散斜率、芯包同芯度误差、包层直径、涂覆层直径、偏振模色散系数PMD等.多模光纤：数值孔径、带宽、芯径、包层直径、包层不圆度、涂覆层直径、芯包同芯度误差、涂层不圆度、涂层/包层同芯度误差等.③光缆机械性能拉伸、压扁、反复弯曲、扭转、冲击等.④光缆环境性能光缆高低温性能-40℃~+60℃、渗水性能、滴流性能.⑤其它钢、铝带电气导通性,钢铝带搭接宽度,PE护套厚度,计米准确性.五、光缆工艺流程1、主要光缆的工艺流程如下：2、光纤着色工艺着色工艺生产线的目的是给光纤着上鲜明、光滑、稳定可靠的各种颜色,以便在光缆生产过程中和光缆使用过程中很容易地辩认光纤.着色工艺使用的主要原材料为光纤及着色油墨,着色油墨颜色按行业标准分为12种,其中按广电行业标准及信息产业部标准规定的色谱排列是不一样的,广电标准的色谱排列如下：本白、红、黄、绿、灰、黑、蓝、橙、棕、紫、粉红、青绿,信息产业部行业标准的色谱排列如下：蓝、桔、绿、棕、灰、本白、红、黑、黄、紫、粉红、青绿.在不影响识别的情况下允许使用本色代替白色.现本公司采用的色谱排列按广电标准进行,在用户要求时也可按信息产业部标准色谱排列.在用户要求每管光纤数在12芯以上时,可根据需要用不同的颜色按不同的比例调配出其它颜色来对光纤进行区分.光纤着色后应满足以下各方面的要求：1、着色光纤颜色不迁移,不褪色用丁酮或酒精擦拭也如此.2、光纤排线整齐,平整,不乱线,不压线.3、光纤衰减指标达到要求,OTDR测试曲线无台阶等现象.光纤着色工艺使用的设备为光纤着色机,光纤着色机由光纤放线部分,着色模具及供墨系统,紫外线固化炉,牵引,光纤收线及电器控制部分等组成.主要原理为紫外固化油墨经着色模具涂覆于光纤表面,经过紫外线固化炉固化后固定于光纤表面,形成易于分色的光纤.使用的油墨为紫外固化型油墨.3、光纤二套工艺光纤二次套塑工艺就是选用合适的高分子材料,采用挤塑的方法,在合理的工艺条件下,给光纤套上一个合适的松套管,同时在管与光纤之间,填充一种化学物理性能长期稳定、粘度合适、防水性能优良、对光纤有长期良好保护性能、与套管材料完全相容的光纤专用油膏.二套工艺作为光缆工艺中的关健工序,控制的主要指标有：1、光纤余长控制.2、松套管的外径控制.3、松套管的壁厚控制.4、管内油膏的充满度.5、对于分色束管,颜色应鲜明,一致,易于分色.光纤二次套塑工艺使用的设备为光纤二次套塑机,设备组成由光纤放线架,油膏填充装置,上料烘干装置,塑料挤出主机,温水冷却水槽,轮式牵引,冷水冷却水槽,吹干装置,在线测径仪,皮带牵引,储线装置,双盘收线及电器控制系统等组成.4、成缆工艺成缆工艺又称绞缆工艺,是光缆制造过程中的一道重要工序.成缆的目的是为了增加光缆的柔软性及可弯曲度,提高光缆的抗拉能力和改善光缆的温度特性,同时通过对不同根数松套管的组合而制造出不同芯数的光缆.成缆工艺主要控制的工艺指标有：1、成缆节距.2、扎纱节距,扎纱张力.3、放线、收线张力.成缆工艺使用的设备为光缆成缆机,设备组成由加强件放线装置,束管放线装置,SZ绞合台,正反扎纱装置,双轮牵引,引线及电器控制系统等组成.5、护套工艺根据光缆不同的使用敷设条件,缆芯外加上不同的护套,以满足不同条件下以光纤的机械保护.光缆护套作为光缆抵御外界各种特殊复杂环境的保护层必须具有优良的机械性能、耐环境性能、耐化学腐蚀性能.机械性能指光缆在铺设、使用过程中,必然受到各种机械外力的拉伸、侧压、冲击、扭转、反复弯曲、弯折作用,光缆护套必须能经受这些外力的作用.耐环境性能指光缆在使用寿命中,要能经受住外界正常的此外线辐射、温度变化、潮气的侵蚀.耐化学腐蚀性能指光缆护套能耐受特殊环境中的酸、碱、油污等的腐蚀.对于阻燃等特殊性能则必须采用特殊的塑料护套来保证性能.护套工艺要控制的工艺指标有：1、钢、铝带与缆芯的间隙合理.2、钢、铝带的搭接宽度满足要求.3、PE护层的厚度满足工艺要求.4、印字清晰,完整,米标准确.5、收排线整齐,平整.护套工艺使用的设备为光缆护套挤塑机,设备组成由缆芯放线装置,钢丝放线装置,钢铝纵包放带轧纹成型装置,油膏填充装置,上料烘干装置,90挤塑主机,冷却水槽,皮带牵引,龙门收线装置及电器控制系统等组成.。

光纤光缆基础知识1. 光纤的结构是怎么样的？光纤裸纤一般分为三层：纤芯、包层和涂覆层。

光纤的结构：光纤纤芯和包层是由不同折射率的玻璃组成，中心为高折射率玻璃纤芯(掺锗二氧化硅)，中间为低折射率硅玻璃包层(纯二氧化硅)。

光以一特定的入射角度射入光纤，在光纤和包层间发生全发射（由于包层的折射率稍低于纤芯），从而可以在光纤中传播。

涂覆层的主要作用是保护光纤不受外界的损伤，同时又增加光纤的柔韧性。

正如前面所述，纤芯和包层都是玻璃材质，不能弯曲易碎，涂覆层的使用则起到保护并延长光纤寿命的作用。

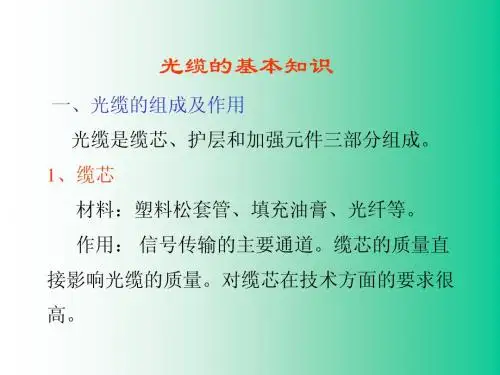

2.光缆的组成光纤由纯石英以特别的工艺拉丝成比头发还细中间有几介质的玻璃管，它的质地脆易断，因此需要外加一层保护层。

光纤外层加上塑料保护套管及塑料外皮就成了光缆。

光缆包含光纤，光纤就是光缆内的玻璃纤维，广泛上来说光纤是光缆，都是一种传输介质。

但严格意义上讲，两者是不相同的产品，光纤和光缆的区别：光纤是一种传输光束的细而柔软的媒质。

多数光纤在使用前必须由几层保护结构包覆，包覆后的缆线即被称为光缆。

所以光纤是光缆的核心部分，光纤经过一些构件极其附属保护层的保护就构成了光缆。

3.光纤的工作波长？光是由它的波长来定义，在光纤通信中，使用的光是在红外区域中的光，此处光的波长大于可见光。

在光纤通信中，典型的波长是800到1600nm，其中最常用的波长是850nm、1310nm和1550nm。

在选择传输波长时，主要综合考虑光纤损耗和散射。

目的是通过向最远的距离、以最小的光纤损耗来传输最多的数据。

在传输中信号强度的损耗就是衰减。

衰减度与波形的长度有关，波形越长，衰减越小。

光纤中使用的光在850、1310、1550nm处的波长较长，故此光纤的衰减较小，这也导致较少的光纤损耗。

并且这三个波长几乎具有零吸收，最为适合作为可用光源在光纤中传输。

4.最小色散波长和最小损耗波长在目前商用光纤中，什么波长的光具有最小色散？什么波长的光具有具有最小损耗？1310nm波长的光具有最小色散，1550nm波长的光具有最小损耗。
