光缆的基本知识

主干光缆知识点总结一、光缆概述光缆是一种由一根或多根光学纤维和外层护套组成的传输线路，用于光通信和光传感等应用。

光纤是一种能够将光信号传递的线导体，由两种不同的材料——纯净的玻璃或塑料纤维组成。

光缆通常由内芯、包层、强化材料、外护套等部分组成。

二、光缆的分类1. 按用途分类（1）通信光缆：用于电信、宽带、移动通信等领域的通信传输；（2）专用光缆：用于特殊领域的光传感、医疗、能源等应用。

2. 按光纤类型分类（1）单模光缆：能够传输单一光模式的光缆，适用于远距离和高吞吐量的传输；（2）多模光缆：能够传输多种光模式的光缆，适用于短距离和低吞吐量的传输。

3. 按结构分类（1）敷设光缆：用于埋地、架空等敷设方式；（2）室内光缆：用于楼内、机房等室内环境的光缆；（3）自支撑光缆：能够在无支撑的条件下自持自敷设的光缆。

三、光缆的组成1. 光纤：光缆的核心部分，用于传输光信号的载体，通常由石英玻璃或塑料材料制成。

2. 包层：包裹在光纤外部的材料，用于保护光纤，并使光信号得以传输。

3. 强化材料：用于增强光缆的抗拉强度，通常由套管或钢丝绳等材料组成。

4. 外护套：包裹在光缆外部的保护层，用于防水、防潮、防腐蚀。

四、光缆的特点1. 高带宽：光纤传输具备很高的带宽，能够支持大容量的数据传输。

2. 低损耗：在光纤传输过程中，光信号的损耗非常小，可以实现长距离的传输。

3. 抗干扰：光纤传输中不受电磁干扰的影响，能够保证信号的稳定传输。

4. 轻量化：相比传统的铜质电缆，光缆具有更轻、更薄的特点，便于敷设和维护。

5. 安全可靠：光缆不易被雷击、耐火、耐腐蚀，具有较高的安全性和可靠性。

五、光缆的敷设1. 埋地敷设：主要应用于城市道路、铁路、高速公路等地下敷设场景，需进行管道铺设和标准埋深。

2. 架空敷设：主要应用于电力杆、电信杆等高空环境的敷设，需要进行挂线或置管敷设。

3. 室内敷设：主要应用于楼内、机房等室内环境的敷设，需考虑环境温湿度、气候条件等因素。

光缆基本知识介绍光缆是一种用光来传输信息的通信线缆。

它由一个或多个光纤组成，每个光纤都由一个玻璃或塑料的纤维芯和外面的保护层组成。

光缆的传输原理是利用光的全反射现象。

当光线沿着纤芯传播时，由于纤芯的折射率高于外层的保护层，光线会一直在纤芯内反射，从而实现信号的传输。

光缆具有许多优点。

首先，光缆具有巨大的传输带宽。

光纤可以传输大量的信息，从而满足了现代通信系统对传输速率的需求。

其次，光缆的抗干扰性能非常强。

光纤内部不会受到电磁干扰的影响，从而实现了稳定的传输。

此外，光缆的体积小、重量轻，便于安装和维护。

根据光缆的用途和结构，可以将光缆分为多种类型。

常见的光缆类型包括单模光缆和多模光缆。

单模光缆适用于长距离传输，其纤芯较细，只能传输单一模式的光信号。

而多模光缆适用于短距离传输，其纤芯较粗，可以传输多种光模式的信号。

根据光缆的结构，可以将光缆分为光纤框式光缆和光纤缆式光缆。

光纤框式光缆是将光纤用塑料套管保护，然后通过一定的方式固定在光缆框上，适用于死机架等固定结构。

光纤缆式光缆是将光纤放在光缆内，然后通过一定的方法绞合在一起，适用于需要移动布线的场合。

除了传输信息外，光缆还可以用于传感器和加密等领域。

光缆传感器可以基于光的传播特性来进行测量和检测。

光缆加密技术利用光的传输特性来实现信息的安全传输，保护通信内容不被窃听。

在实际应用中，常见的光缆故障有断纤和弯曲损害。

断纤是指光纤断裂，导致信号无法传输。

弯曲损害是指光纤过度弯曲导致信号传输中断。

为了避免光缆故障，需要进行光缆的正确安装和维护。

常见的光缆维护方法包括定期清洁光缆和保持光缆的曲率半径。

总之，光缆是一种重要的通信技术，具有广泛的应用前景。

通过光缆的使用，可以实现高速、稳定和安全的信息传输，推动现代社会的发展和进步。

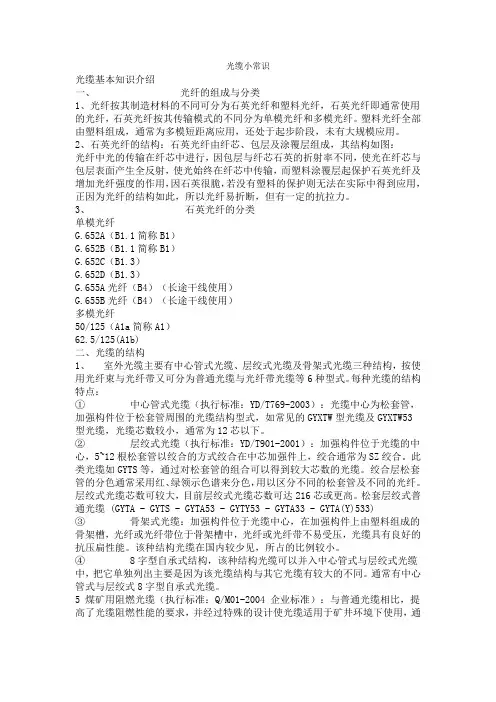

光缆小常识光缆基本知识介绍一、光纤的组成与分类1、光纤按其制造材料的不同可分为石英光纤和塑料光纤，石英光纤即通常使用的光纤，石英光纤按其传输模式的不同分为单模光纤和多模光纤。

塑料光纤全部由塑料组成，通常为多模短距离应用，还处于起步阶段，未有大规模应用。

2、石英光纤的结构：石英光纤由纤芯、包层及涂覆层组成，其结构如图：光纤中光的传输在纤芯中进行，因包层与纤芯石英的折射率不同，使光在纤芯与包层表面产生全反射，使光始终在纤芯中传输，而塑料涂覆层起保护石英光纤及增加光纤强度的作用，因石英很脆，若没有塑料的保护则无法在实际中得到应用，正因为光纤的结构如此，所以光纤易折断，但有一定的抗拉力。

3、石英光纤的分类单模光纤G.652A（B1.1简称B1）G.652B（B1.1简称B1）G.652C（B1.3）G.652D（B1.3）G.655A光纤（B4）（长途干线使用）G.655B光纤（B4）（长途干线使用）多模光纤50/125（A1a简称A1）62.5/125(A1b)二、光缆的结构1、室外光缆主要有中心管式光缆、层绞式光缆及骨架式光缆三种结构，按使用光纤束与光纤带又可分为普通光缆与光纤带光缆等6种型式。

每种光缆的结构特点：①中心管式光缆（执行标准：YD/T769-2003）：光缆中心为松套管，加强构件位于松套管周围的光缆结构型式，如常见的GYXTW型光缆及GYXTW53型光缆，光缆芯数较小，通常为12芯以下。

②层绞式光缆（执行标准：YD/T901-2001）：加强构件位于光缆的中心，5~12根松套管以绞合的方式绞合在中芯加强件上，绞合通常为SZ绞合。

此类光缆如GYTS等，通过对松套管的组合可以得到较大芯数的光缆。

绞合层松套管的分色通常采用红、绿领示色谱来分色，用以区分不同的松套管及不同的光纤。

层绞式光缆芯数可较大，目前层绞式光缆芯数可达216芯或更高。

松套层绞式普通光缆 (GYTA - GYTS - GYTA53 - GYTY53 - GYTA33 - GYTA(Y)533)③骨架式光缆：加强构件位于光缆中心，在加强构件上由塑料组成的骨架槽，光纤或光纤带位于骨架槽中，光纤或光纤带不易受压，光缆具有良好的抗压扁性能。

光缆相关知识点总结大全一、光缆的基本概念光缆是由一根或多根以及相关的附件组成的，具有光学传输特性的传输介质。

它主要由光纤、包层、护套和其它特种组件组成。

光缆的主要优势在于传输速度快，传输容量大，抗干扰能力强，且具有较长的寿命。

二、光缆的分类1.按照构造方式分类光缆可分为裸光缆、光缆、光纤连接线、光纤分支线等，根据用途不同有专门化设计的光缆。

2.按用途分类（1）室内光缆室内光缆广泛用于办公楼、商场、工厂等建筑室内的通信传输。

（2）室外光缆室外光缆主要用于户外跨越、管道线路或者敷设在光缆护套和管道内。

3.按传输介质分类（1）单模光纤单模光纤能够传输单一的波长，适用于大直径光纤，传输距离较远。

（2）多模光纤多模光纤可以传输多个波长，适用于小直径光纤，传输距离较短。

4.按结构分类（1）中心缆中心缆光纤芯是缆芯的集中分布，轴向拉伸，属于裸光缆，抗拉伸性和抗外界环境的性能非常好。

（2）分支缆分支缆主要用于光缆敷设到分支状终端的应用环境。

三、光缆的光学原理光纤的基本结构是由两种不同的介质组成，即外层护套（包层）和内核。

内核是折射率比包层小的树脂和显微的玻璃纤维组成。

包层的折射率通常较小，使内核中“驻波光”的传播。

光沿内核表面传播，在不同折射率的内核与包层之间，会产生反射现象。

四、光缆的基本特性1. 低损耗光缆的传输介质是光纤，几乎不受材料自身的损耗，且具有较低的传输损耗。

2. 高带宽光缆传输带宽较大，可传输大量数据，适用于大容量数据传输。

3. 高速度光缆传输速度快，可满足高速数据传输的需求，能够满足未来通信技术的需求。

4. 抗干扰能力强光缆传输时不易受到电磁干扰，是一种抗干扰能力较强的传输介质。

5. 灵活性光缆可以弯曲安装，对应用环境的要求不高，非常灵活。

光缆在现代通信领域占据了非常重要的地位，在未来通信网络中仍将发挥重要作用。

对光缆的深入了解，有助于提高通信网络技术水平，促进通信网络技术的发展。

光缆基本知识介绍光缆是一种将光信号传输到远距离的传输介质，其基本组成包括光纤、套管和保护层。

光缆的应用广泛，包括电信、互联网、电视和计算机网络等领域。

光缆由一条或多条光纤组成，光纤是一种由高纯度的二氧化硅或塑料制成的细长的玻璃或塑料纤维。

光纤内部有一个核心和一个包围核心的包层。

光信号通过核心传输，而包层用于保护光信号免受干扰。

核心和包层的折射率不同，使得光信号能够在光纤内部反射，并沿着光纤传输。

光缆的核心种类多样，包括单模光纤和多模光纤。

单模光纤的核心较小，只允许一束光线通过，并能够传输高质量、高速率的信号，适用于较长距离的传输。

多模光纤的核心较大，允许多束光线同时通过，适用于较短距离的传输。

不同的核心类型适用于不同的应用场景。

光缆的外面有一个套管，用于保护光纤免受机械和环境影响。

套管一般由聚丙烯或者聚乙烯材料制成，具有良好的耐用性和保护性能。

套管通常分为内套管和外套管，内套管用于保护单独的光纤，而外套管用于保护整个光缆。

光缆的外套管通常具有良好的防火、防水和耐腐蚀性能。

为了进一步保护光缆，光缆通常还会加上一层保护层。

保护层可以提供额外的保护力度，防止光缆受到剪切、撕裂或挤压等力的破坏。

保护层可以是铝塑复合材料、钢丝绳或者铠装，具体选择取决于光缆使用的环境和需求。

除了上述基本组成部分，光缆还包括其他附件，如连接器、分支器和接头等。

连接器用于连接光缆和其他光缆、设备或终端，使光信号能够顺畅传输。

分支器用于将光信号分配到不同的目的地，实现网络的分支和扩展。

接头用于连接两根光纤，实现多个光缆的连接和交流。

光缆的安装需要专业的技术和设备，主要包括光缆敷设、光纤熔接和光缆测试。

光缆敷设需要选择合适的路径和方法，避免损坏光缆。

光纤熔接是将两根光纤连接在一起，使光信号能够顺利传输。

光缆测试用于检查光缆的质量和性能，确保光缆能够正常工作。

总之，光缆是一种将光信号传输到远距离的传输介质，由光纤、套管和保护层等组成。

光纤光缆知识培训一、光纤光缆的基本概念光纤光缆是一种用于传输光信号的通信线路，它由一根或多根纤维组成，每根纤维都是以光波导的形式将光信号进行传输。

光纤光缆能够实现宽带、高速、远距离传输，并且具有抗干扰能力强、信息安全性高的优点。

光纤光缆的基本构造包括光纤芯、包层和护套。

光纤芯是传输光信号的主体，其材料通常为二氧化硅。

包层用于包裹光纤芯以提高光纤的抗折和抗拉性能，通常采用二氧化硅或者氟化聚合物。

护套则是用于保护整根光缆的材料，一般为聚乙烯或者聚氯乙烯等塑料材料。

二、光纤光缆的传输特性1. 带宽大：相比于传统的铜质电缆，光纤光缆的带宽更大，能够支持更高速的数据传输。

2. 传输距离远：光纤光缆能够实现较长距离的信号传输，通常能够实现几十公里到上百公里的传输距离。

3. 信号衰减小：光纤光缆的信号衰减非常小，可以在长距离内保持信号的稳定传输。

4. 抗干扰性强：由于光信号是以光波导的形式进行传输，光纤光缆具有良好的抗干扰性，能够在电磁干扰较严重的环境下实现稳定的传输。

5. 信息安全性高：光纤光缆传输的是光信号，而非电信号，因此很难被窃听，具有较高的信息安全性。

三、光纤光缆的应用领域1. 通信网络：光纤光缆是构建光纤通信网络的关键基础设施，其宽带、高速、远距离传输的特性使得其被广泛应用于长途、城域通信网的建设。

2. 数据中心：在数据中心网络中，光纤光缆能够提供高速、大容量的数据传输，以满足大数据处理和云计算等应用的需求。

3. 工业自动化：光纤光缆的抗干扰性强，使得其在工业自动化领域得到广泛应用，用于传输各类传感器信息、控制信号等。

4. 医疗领域：光纤光缆被广泛应用于医疗设备中，用于传输医学图像、激光手术器械等。

5. 军事领域：由于其信息安全性高的特性，光纤光缆在军事通信和指挥控制系统中得到广泛应用。

四、光纤光缆的安装和维护1. 安装前的准备：在进行光纤光缆的安装前，需要对线路进行详细的规划设计，包括线路路径选择、光缆类型选择等。

光纤光缆基本知识光纤光缆基本知识1、光纤通信及发展史1、1966年英籍华⼈⾼锟提出'光纤通信'.2、以激光为光源，经光纤为传输媒质的通信⽅式，叫做光纤通信.3、1983年武汉三镇使⽤光纤通信投⼊电话⽹中使⽤，标志着我国光纤通信进⼊使⽤阶段.⼆、光通信原理介绍及光纤通信的特点1、全反射原理：1）光从光密介质射⼊光疏介质。

2）⼊射⾓⼤于临界⾓。

2、光通信特点：优点：1）传输频带宽、通信容量⼤2) 中继距离远、损耗低3）抗电磁能⼒强、⽆串话4）重量轻5）资源丰富6）抗化学腐蚀、柔软可绕缺点：1）强度不如⾦属2）连接⽐较困难3）分路耦合不变4）弯曲半径不宜太⼩5）传输能量⽐较困难三、光纤通信系统的组成光发送光传输光接收光端机四、光纤简介1、光纤的结构：由纤芯、包层、涂覆层组成2、光纤分类：1）按材料组成分：玻璃光纤、塑料光纤2）按传输模式分：单模光纤、多模光纤3）按折射率分布分：突变型、渐变型、阶跃型单模光纤G652 折射率：1310nm 1.4677 1550nm 1.4682G655 折射率：1550nm 1.4690多模光纤芯径62.5um A1b 折射率：850nm 1.496 1300nm 1.487芯径50um A1a 折射率：850nm 1.482 1300nm 1.4773、常⽤光纤的主要技术特性及部分指标介绍指标的介绍：1) 衰减：光在光纤中传输时能量的损耗2) ⾊散：光脉冲在光纤中传输时脉冲的展宽3) 偏振模⾊散：基模可分解成两个垂直相交的偏振模，光脉冲在光纤中传输时现两个垂直的偏振模间的时延差4) 光纤⼏何参数：包层直径、涂层直径、光纤不圆度同⼼度误差：芯/包层<1um><>不圆度=长轴直径-短轴直径/标准值4、模场直径：基模光斑的⼤⼩标准：9.2+0.4um模：光在光纤中的传输⽅式（单模、多模）纤芯直径：8.3um5、截⽌波长：保证光纤以基模传输的最⼩波长（G652 1100-1330nm）常⽤光纤的主要技术特性G652 衰减 1310nm≤0.36dB/km 1550nm≤0.22dB/km模场直径 1310nm 9.3+0.5um 1550nm 10.5+0.8um包层直径 125+1.0um包层不圆度 ≤02%模场/包层同⼼度误差 ≤1um涂层直径 245+5um涂层不圆度 /涂层与包层同⼼度误差 <>截⽌波长 1100nm≤λc≤1330nm零⾊散波长 1300nm-1324nm零⾊散斜率 ≤0.093Ps/nm2.km1288-1339nm波长范围内⾊散系数≤3.5 Ps/nm.km1271-1360nm波长范围内⾊散系数≤5.3 Ps/nm.km1550nm波长范围内⾊散系数 ≤17 Ps/nm.km衰减不连续性—--在1310nm或1550nm处均没有⼤于0.01dB的不连续点，实际⼀般控制≤0.03dB.衰减不均匀性----在光纤后向散射曲线上，任意500⽶长度上的实测衰减值与全长平均每500⽶的衰减值之差的最坏值应≤0.05dB.外观检查----排丝整齐，颜⾊鲜明涂覆层牢固光洁，不脱⽪.G655 (康宁LEAF、朗讯真波、长飞⼤保实)康宁 LEAF ：衰减： 1550nm ≤ 0.22dB/km模场直径（MFD）：9.5±0.6um截⽌波长(λcc) 1470nm⾊散：1530-1565nm 2.0-6.0 PS/nm.km1565-1625nm 4.5-11.2 PS/nm.km零⾊散斜率 ≤0.1Ps/nm2.kmPMD ≤0.1PS/km 1/2朗讯真波：衰减：1550nm≤ 0.22dB/km模场直径（MFD）：9.4±0.6um截⽌波长(λcc) 1260nm⾊散：1530-1565nm 2.0-6.0 PS/nm.km1565-1625nm 4.0-8.6 PS/nm.km零⾊散斜率 ≤0.05Ps/nm2.kmPMD ≤0.5PS/km 1/2光缆的简单介绍1、缆的分类按光纤类别分：单模光纤光缆、多模光纤光缆按缆芯结构分：中⼼束管式、层绞式、⾻架式层绞式把松套光纤绕在中⼼加强件周围绞合⽽构成。

一：架空光缆（一）：填空题：1：架空光缆主要有钢绞线支承式和自承和两种。

应优先选用钢绞线支承式。

我国基本上都采用钢绞线支承式。

这种结构是通过杆路吊线托挂或捆扎。

对于长途一级干线需要部分架空时，市区用管道光缆野外用埋式光缆。

2：架空线路的杆间距离,市区为35－40 郊区为40－50 .3：架空光缆的吊线釆用规格为7/2.2mm 的镀锌钢绞线，吊线的安全系数不低于3(S≥3）对长途一级干线需要釆用架空挂设时，埋式钢丝铠装光缆重量超过时，在重负荷区可减少杆间距或釆用 1.5gk/m钢绞线。

4：架空光缆应根据专用环境选择符合温度特性要求的光缆。

-30°以下的地区不宜釆用架空光缆。

5：架空光缆的垂度的取定要考虑光缆架设过程中和架设后受到最大负载时产生的伸长率少于0。

2% 。

6：架空光缆可适应的地杆上作伸缩余留，一般重负荷区要求每杆上都作“Ω”预留，中负荷区2—3档档作一预留，轻负荷区3—5档档作一处预留对于冰期地区可以不作余留,但布放时光缆不能拉得太紧注意自然垂度.7：架空光缆釆用吊线托架即吊挂式最广泛的架接方法.8：光缆挂钩距离要求为50cm 允许偏差不大于±3cm 电杆两侧的第一个挂钩。

9：光缆卡挂应均匀挂钩地吊线上的搭扣方向一致挂钩托板齐全。

10：光缆吊挂式架设方法：（1）滑轮牵引法（2）杆下牵引法（3）预挂钩牵引法。

11:缠绕式架空光缆釆用不锈钢扎线把光缆和吊线捆扎在一起这种方式具有省时省力不易损伤护层平时可避免风的冲击及维护方便优点。

12：光缆缠绕式架设方法（1）光缆临时架设（2）缠绕扎线。

13:用卡车架设缠绕光缆具用速度快, 质量好，省时省力等优点。

14：用卡车架设缠绕光缆受条件限制,一般应符合下列条件1：道路宽度能充许车辆行2：架空杆路距路面距离不大于3m 3：架设段内无障碍物4：吊线位于杆路其它线路的下层。

二：光缆敷设（一）：填空题：1：光缆敷设按中继段光缆配盘图进行敷设。

光纤光缆的基本知识一、内容描述首先让我们先来了解一下光纤光缆是什么，光纤光缆简单来说，就是一种用光信号来传输信息的线缆。

它是由玻璃或者塑料制成的一根细细的线，里面隐藏着强大的能量和信息传输能力。

就像我们生活中的快递小哥一样，光纤光缆是信息传输的快递员，快速、稳定地把我们的数据、声音、图像等送到目的地。

接下来我们就来详细说说光纤光缆的一些基本知识。

1. 光纤光缆的概念与重要性光纤光缆这个词，听起来好像很高科技，但其实它已经成为我们生活中不可或缺的一部分了。

光纤光缆是什么？简单来说就是一种用光信号传递信息的通信线路，它里面藏着一根细细的玻璃丝或者塑料丝，通过这丝“光的高速公路”，信息就像光一样快速地传输着。

你可能想不到，无论我们打电话、上网冲浪，还是看电视节目，背后都有光纤光缆在默默支撑着我们的通信需求。

那么光纤光缆的重要性体现在哪里呢？首先它的传输速度非常快，能够迅速传递大量的信息。

其次光纤光缆的抗干扰能力强，不容易受到电磁干扰或天气的影响。

因此它在我们的日常生活中扮演着越来越重要的角色，光纤光缆技术的发展让信息的传递变得更快更方便，也给我们的生活带来了更多乐趣和便利。

每一次的拨通电话、每一条的信息传递背后，都是光纤光缆的默默付出。

现在你是不是对光纤光缆有了更深的认识和感慨呢？接下来我们将更深入地探讨光纤光缆的其他基本知识。

2. 光纤光缆的应用领域简介好的接下来让我为您撰写关于《光纤光缆的基本知识》中的“光纤光缆的应用领域简介”的部分：您知道吗？如今我们生活中的许多地方，都离不开小小的光纤光缆呢。

咱们一起来看看它们究竟应用在哪些地方吧！光纤光缆的广泛应用真可谓是无处不在呢！从城市的高楼大厦到偏远山区的小村落，都有它们的身影。

首先最明显的应用就是在通信领域了，无论是电话、手机还是互联网，光纤光缆都扮演着传输信息的角色，它们像信息的超级快递员一样，将信息快速准确地送达千家万户。

不仅如此光纤光缆还广泛应用于有线电视信号的传输，让我们的电视节目更加清晰稳定。

光纤光缆的基础知识一、光纤1．光纤的定义光纤是光导纤维的简称，即用来通光传输的石英玻璃丝。

2．光纤的结构组成和作用1）光纤的构成：光纤是由光折射率较高的纤芯和折射率较低的包层组成，为了保护光纤不受外力和环境的影响，在包层的外面都加上一层塑料护套（也叫涂覆层）。

2）光纤各组成部分的作用：纤芯：siO2+GeO2（作用是导光通信）包层：siO2(作用是使全反射成为可能)涂覆层：光固化丙烯酸环氧树脂或热固化的硅酮树脂（作用是防止光纤表面受损产生微裂纹，将光纤表面与环境中的水分、化学物质隔开，防止已有的微小裂纹逐步生长扩大）3．光纤的分类A：按组成光纤的材料分类：玻璃（石英）光纤、塑料光纤；B：按光纤横截面上折射率分布分类：有突变型光纤(普通单模光纤)、渐变型光纤(多模光纤)、阶跃型光纤等；C：按光纤传输模式分类：多模光纤、单模光纤等。

单模光纤中光偏振状态要传输过程中是否保持不变，又可分为偏振模保持光纤和非偏振模保持光纤；D：按工作波长窗口分类：长波长光纤和短波长光纤等注：单模光纤是指只能传输一种模式（基模或最低阶模）的光纤，其信号畸变很小。

多模光纤是一种能承载多种模式的光纤，即能够允许多个传导模的通过。

模是指光在光纤中的传输方式（单模/多模）。

单模光纤具有很小的芯径，以确保其传输单模，但是其包层直径要比芯径在十多倍，以避免光的损耗。

单模光纤以其衰减小、频带宽、容量大、成本低和易于扩容等优点，作为一种理想的光通信媒介，在全世界得到及为广泛的应用。

4．光纤的特性A：几何特性和光学特性（主要针对单模光纤）纤芯直径：A、多模光纤（50um/62.5um两种标称直径）B、单模光纤（8.3um）包层直径：125.0±1.0um包层不圆度：≤1.0%涂层外径：245±5.0um纤芯、包层同心度：≤0.5um翘曲度：曲率半径≥4.0m模场直径：指光纤中基模场的电场强度随空间的分布。

它描述了单模光纤中光能集中程度的参量。

光缆培训资料光缆是信息传输中不可或缺的核心组成部分，它以光纤为主体，具有传输速度快、信号干扰小、带宽大等优势。

为了使大家更好地理解和掌握光缆的知识，本文将从光缆的构成、分类、常见问题及维护保养等方面进行详细介绍。

一、光缆的构成光缆主要由光纤和光缆外护套组成。

光纤是一种极细的玻璃或塑料材料，用于将光信号传输到远距离。

光缆外护套是为了保护光纤并增强光缆的机械性能，通常采用聚乙烯、低烟无卤材料等。

二、光缆的分类根据光缆的结构和用途不同，光缆可分为多种类型。

1. 链路光缆：主要用于通信链路中，将光信号从发送端传输到接收端，如单模光纤和多模光纤。

2. 室内光缆：适用于室内布线，如家庭、办公室等场合，通常采用松套光缆或紧套光缆。

3. 室外光缆：一般用于室外的长距离通信，具有较好的耐候性和抗拉性能，如非金属增强光缆和金属增强光缆。

4. 水下光缆：用于海底通信，对抗水下压力和腐蚀，如深海光缆和浅海光缆。

三、光缆的常见问题与维护保养1. 光缆连接问题：光缆的连接质量对传输信号的稳定性和可靠性有着重要影响。

常见问题包括连接头接触不良、接头损坏等。

为确保光缆连接的质量，应采用光纤连接器，并进行认真的光缆连接测试。

2. 光缆弯曲问题：光缆过度弯曲会导致光信号损失增加，甚至导致通信中断。

在布线安装过程中，应避免光缆的过度弯曲，并可采用保护套或填充材料等措施来保护光缆。

3. 光缆损伤问题：光缆容易受到外界因素的损伤，如挤压、拉扯、割断等。

在光缆布线过程中，应注意避开可能导致光缆损伤的区域，并采用护套、护管等措施来保护光缆。

4. 光缆温度问题：温度的波动会对光缆产生一定的影响，因此在布线过程中应注意避免光缆暴露在过高或过低的温度环境中。

对于光缆的维护保养，可以定期检查光缆的外观是否完好、连接是否松动，并确保光缆周围的环境清洁无尘。

在遇到问题时，应及时排除故障并进行必要的维修或更换。

综上所述，光缆作为信息传输的重要组成部分，对于各行各业的通信需求至关重要。

光缆基本知识介绍光缆是一种利用光传输数据和信号的通信线缆，它由一条或多条纤维光束组成，通常由包裹在保护性外层中的光纤组成。

光缆通常用于长距离的通信传输和高速网络连接。

光缆的基本结构是由包裹在外层保护层中的光纤组成。

光纤是一种非常细的玻璃或塑料线缆，它可传输光信号，具有高带宽和低延迟的特点。

光纤通常由纯净的二氧化硅制成，由于其特殊的折射性质，可以提供对光信号的高度保护。

光纤主要由三个部分构成：中心纤芯、包围着中心纤芯的折射层和包围整个纤芯的护套。

光缆有多种类型，包括多模光纤和单模光纤。

多模光纤在纤芯和折射层之间具有相对较大的直径差异，使得光信号可以以多种角度和路径在光缆中传播。

这使得多模光纤适用于较短距离和低速传输。

而单模光纤的纤芯直径较小，只允许以一种方式传播光信号，从而提供更高的带宽和传输速度，适用于长距离和高速传输。

光缆的安装和维护相对来说比较复杂。

由于光缆中使用的光纤非常细且脆弱，所以在安装和使用过程中需要非常小心。

任何弯曲、扭曲或压力都可能导致光纤损坏，从而影响光信号的传输。

此外，光缆的连接和接头也需要专业人员进行操作，确保光信号的高质量传输。

光缆还有一些特殊的类型，如光分布式传感光缆和光电缆。

光分布式传感光缆可以用于监测温度、压力和应变等物理特性，广泛应用于工程和环境监测。

而光电缆则是将光纤与电缆结合起来，既可以传输光信号，又可以传输电信号，适用于一些特殊的通信和技术需求。

总而言之，光缆是一种利用光传输数据和信号的通信线缆。

其基本结构由包裹在保护层中的光纤组成，包括中心纤芯、折射层和护套。

光缆具有高带宽、低延迟和抗电磁干扰等优点，适用于各种通信应用。

然而，光缆的安装和维护比较复杂，需要专业人员进行操作。

除了传统的多模和单模光缆外，还有一些特殊类型的光缆，如光分布式传感光缆和光电缆。

光缆基本知识介绍一、 光纤的组成与分类1、 光纤按其制造材料的不同可分为石英光纤和塑料光纤，石英光纤即通常使用的光纤，石英光纤按其传输模式的不同分为单模光纤和多模光纤。

塑料光纤全部由塑料组成，通常为多模短距离应用，还处于起步阶段，未有大规模应用。

2、 石英光纤的结构：石英光纤由纤芯、包层及涂覆层组成，其结构如图图1 光纤刨面结构示意光缆结构图GYFTCY （ADSS ）光缆结构示意图GYFTY 非金属光缆结构示意图FRP 加强聚酯包填充绳油膏全填光纤 PBT 松套阻水膏全填聚乙烯内护聚乙烯外芳纶绕GYTY53层绞式光缆结构示意图GYTS层绞式光缆结构示意图GYXTWGYXTY 中心束管式光缆结构示意图平行钢丝加强件 PBT 松套管油膏全填充聚乙烯护套光纤 阻水包带 钢塑复合带 平行钢丝加强件 PBT 松套管油膏全填充光纤GYXTS 中心束管式光缆结构示意图GYXTA光纤中光的传输在纤芯中进行，因包层与纤芯石英的折射率不同，使光在纤芯与包层表面产生全反射，使光始终在纤芯中传输，而塑料涂覆层起保护石英光纤及增加光纤强度的作用，因石英很脆，若没有塑料的保护则无法在实际中得到应用，正因为光纤的结构如此，所以光纤易折断，但有一定的抗拉力。

3、石英光纤的分类PBT 松套管油膏全填充 聚乙烯护套光纤包带 PBT 松套管油膏全填充聚乙烯护套光纤铝塑复合带单模光纤G.652A（B1.1简称B1）G.652B（B1.1简称B1）G.652C（B1.3）G.652D（B1.3）G.655A光纤（B4）（长途干线使用）G.655B光纤（B4）（长途干线使用）多模光纤50/125（A1a简称A1）62.5/125(A1b)二、光缆的结构1、室外光缆主要有中心管式光缆、层绞式光缆及骨架式光缆三种结构，按使用光纤束与光纤带又可分为普通光缆与光纤带光缆等6种型式。

每种光缆的结构特点：①中心管式光缆（执行标准：YD/T769-2003）：光缆中心为松套管，加强构件位于松套管周围的光缆结构型式，如常见的GYXTW型光缆及GYXTW53型光缆，光缆芯数较小，通常为12芯以下。

光纤光缆基础知识1. 光纤的结构是怎么样的？光纤裸纤一般分为三层：纤芯、包层和涂覆层。

光纤的结构：光纤纤芯和包层是由不同折射率的玻璃组成，中心为高折射率玻璃纤芯(掺锗二氧化硅)，中间为低折射率硅玻璃包层(纯二氧化硅)。

光以一特定的入射角度射入光纤，在光纤和包层间发生全发射（由于包层的折射率稍低于纤芯），从而可以在光纤中传播。

涂覆层的主要作用是保护光纤不受外界的损伤，同时又增加光纤的柔韧性。

正如前面所述，纤芯和包层都是玻璃材质，不能弯曲易碎，涂覆层的使用则起到保护并延长光纤寿命的作用。

2.光缆的组成光纤由纯石英以特别的工艺拉丝成比头发还细中间有几介质的玻璃管，它的质地脆易断，因此需要外加一层保护层。

光纤外层加上塑料保护套管及塑料外皮就成了光缆。

光缆包含光纤，光纤就是光缆内的玻璃纤维，广泛上来说光纤是光缆，都是一种传输介质。

但严格意义上讲，两者是不相同的产品，光纤和光缆的区别：光纤是一种传输光束的细而柔软的媒质。

多数光纤在使用前必须由几层保护结构包覆，包覆后的缆线即被称为光缆。

所以光纤是光缆的核心部分，光纤经过一些构件极其附属保护层的保护就构成了光缆。

3.光纤的工作波长？光是由它的波长来定义，在光纤通信中，使用的光是在红外区域中的光，此处光的波长大于可见光。

在光纤通信中，典型的波长是800到1600nm，其中最常用的波长是850nm、1310nm和1550nm。

在选择传输波长时，主要综合考虑光纤损耗和散射。

目的是通过向最远的距离、以最小的光纤损耗来传输最多的数据。

在传输中信号强度的损耗就是衰减。

衰减度与波形的长度有关，波形越长，衰减越小。

光纤中使用的光在850、1310、1550nm处的波长较长，故此光纤的衰减较小，这也导致较少的光纤损耗。

并且这三个波长几乎具有零吸收，最为适合作为可用光源在光纤中传输。

4.最小色散波长和最小损耗波长在目前商用光纤中，什么波长的光具有最小色散？什么波长的光具有具有最小损耗？1310nm波长的光具有最小色散，1550nm波长的光具有最小损耗。
