前言受铁道第三勘察设计院集团有限公司委托，我院于2009年5月至7月对新建张家口至唐山铁路工程中的花里站给水孔钻探及抽水实验和康庄工区给水孔钻探及抽水实验，立即着手进行该标段工程地质调查与测绘、地质钻探、水文地质试验准备工作，我院专门成立水文地质试验组，对花里站给水孔和康庄工区给水孔进行水文地质试验工作。
一、目的、任务通过现场抽水试验获得试验特性曲线，结合赤城地区水文地质条件选择相应的计算公式求取花里站给水孔和康庄工区给水孔含水层中的水文地质参数，为确定水资源保护提供可靠依据。
二、完成工作量及工作方法(一)完成工作量。
1．完成钻孔2个，总进尺120.3m。
2．完成花里站和康庄工区场地内的单孔抽水。
3．取全分析水样2件。
(二)工作方法1．试验场地的抽水试验孔采用XY-200型回转钻机施工。
2．试验场地抽水试验采用泵型有一种：表-1 泵型统计表种类太阳宫站试验场流量(m3/h) 型号1 10 100QJ1280T3．水质检验方法，依据国家标准GB/T14848-93《地下水质量标准》和GB/T8538-1995《饮用天然矿泉水检验方法》进行水质检验，水样分析检测由铁道第三勘察设计院集团有限公司实验室完成。
4．水文地质参数计算，根据试验资料采用非稳定流求参方法应用Aquifer Test软件对数据进行水文地质参数的求解，根据试验场区的补给排泄边界条件、地下水类型、抽水试验井的完整性等一系列水文地质条件，结合规范中有关计算公式的适用条件进行含水层渗透系数的计算，利用多孔抽水资料计算相应的影响半径及影响范围。
第一章区域概况第一节自然地理概况一、交通位置花里站给水孔和康庄工区给水孔位于张唐线（孔家庄至赤城段）花里村及孔家庄附近。
（见图1-1）太阳宫站水文试验场交通位置示意图图1-1二、地形地貌及水文气象(一)地形地貌该地区属于黄土高原丘陵区，地形起伏较大，黄土冲沟发育，沟谷呈V型，沟壁局部基岩出露，沟底密布块石、碎石土。
抽水试验报告抽水试验是指对地下水井进行测试，以确定井的水文地质特性，包括井的生产能力、水位变化、水化学特性等等。
本报告将详细介绍抽水试验的过程和结果。
一、抽水试验的目的及意义抽水试验的主要目的是为了测定井的储水能力、地下水的流动状态和水文地质条件，进而确定井的生产能力、水位变化规律和水化学特性，指导水资源的开发和管理。
抽水试验对于地下水开发利用具有重要的意义，尤其对于确定井的生产能力和水位变化规律等方面有重要的指导作用。
二、抽水试验的方法本次抽水试验采用了静态抽水试验的方法进行，测试周期为48小时。
在试验期间，以恒定流量的方式排出水井的地下水量，从而确定井的水文地质特性。
三、试验过程1.试验前的准备工作a. 检查设备在进行试验前，首先需要检查设备，确保设备齐全完好、使用安全可靠。
检查设备包括泵、试验管、计时器、空气压缩机等，确保这些设备能够正常运转。
b. 制定试验计划制定试验计划是试验的关键，需要根据实际情况制定合理的试验方案。
试验计划需要考虑井的深度、直径、孔径以及孔隙度、渗透系数等地下水文地质参数，在此基础上确定试验周期。
c. 安装试验管试验管是连接地下水井和地面设备的管道，安装试验管需要特别小心谨慎。
在安装试验管时，需要确保试验管与井壁之间的空隙足够小，以防止地下水通过空隙渗透入土壤和岩石中。
2.试验过程中的数据测量a. 测量地下水位在试验中需要不断地测量井口的水位，以便了解井的液位变化情况。
为了确保水位的准确性，测量需要同时进行多次，然后取平均值。
在试验期间，需要测量地下水的流量，以确定井的生产能力。
测量地下水流量的方法有多种，包括喷嘴测量法、磁流量计法、涡街流量计法等。
3.试验后的数据处理和分析在试验结束后，需要对试验数据进行处理和分析，以确定井的水文地质特性。
数据处理和分析包括流量曲线绘制、水位变化规律分析、水力学参数的计算。
四、试验结果及分析本次试验的结果显示，井的水位随时间的变化呈现出一个典型的随时间逐渐下降的趋势，而井的流量则随时间的变化对应呈现出一个典型的随时间逐渐上升的趋势。
上海某地块地下空间建设工程降压井抽水试验报告（北坑）目录§1工程概况 (3)§2 现场抽水试验目的 (4)§3工程场地地质条件 (4)3.1 工程地质条件 (4)3.2 水文地质条件 (6)§3试验内容及数据采集与整理 (6)§5抽水试验总结 (9)上海某地块地下空间建设工程降压井抽水试验报告§1工程概况拟建工程上海市上海某地块项目位于上海市静安区新闸路与山海关路，大田路与慈溪路围合的地块内，由一栋56层超高层塔楼和4层裙楼组成，塔楼和裙房下均设四层地下室。
高层塔楼位于地块西北角，建筑总高度约250.0m，平面呈椭圆形。
本项目基地东侧地下拟建有轨道交通13号线自然博物馆站，位于地下室三层至四层，地铁车站结构外墙距高层塔楼结构柱最近距离约为15.0m。
本工程与地铁13号线自然博物馆站共建，先施工地铁车站北、南两段，再施北坑，最后施工南坑,其中南坑与地铁车站中段一同施工。
北坑开挖深度24.9m，南坑开挖深度22.20m，局部深坑（电梯井）落深2.5m～6.5m,最深挖至31.4m。
本工程围护结构为地下连续墙，墙厚800mm～1000mm，深度为48m左右，与13号线地铁共用段地下墙深41m~48m。
为了观察和掌握抽水引起的承压含水层地下水位变化特征，保证上海某地块地下空间建设工程北坑基坑在开挖期间的安全，能够将承压含水层水位控制在安全水位及做到按需降水、检测基坑内外的水力联系。
应设计及业主、总包单位的要求，在第五道支撑开挖前我司对基坑内外24口降压井及降压观测井进行了现场水文地质抽水试验。
§2 现场抽水试验目的抽水试验目的包括以下几个部分：1、测定第⑦层承压含水层的静止水位。
2、通过抽水试验了解抽水过程中承压含水层水位变化规律。
3、通过抽水试验停止后的水位恢复试验，了解承压水水位恢复特征。
4、监测基坑内外承压观测井水位变化情况，定性分析地下连续墙对承压含水层的隔水性能及判定基坑内外的水力联系。

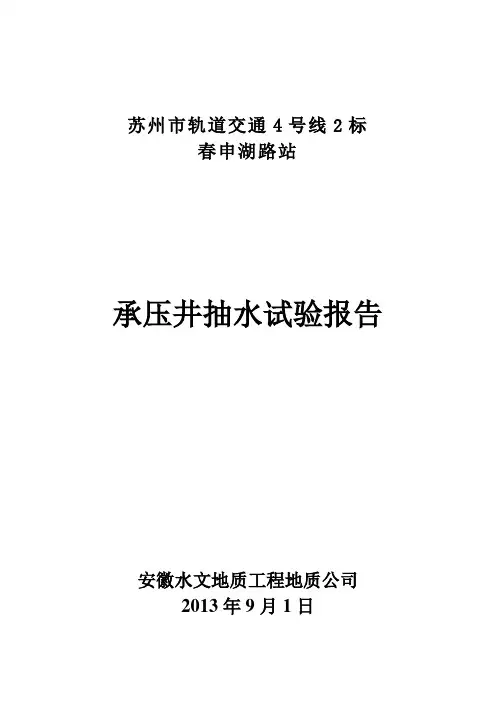

苏州市轨道交通4号线2标春申湖路站承压井抽水试验报告安徽水文地质工程地质公司2013年9月1日项目名称：苏州市轨道交通4号线2标春申湖路站承压井抽水试验项目负责人：毛则飞报告编写：刘静审核：车灿辉单位：安徽水文地质工程地质公司日期：2013年9月1号目录1 抽水试验概况、目的和任务 (1)1.1试验概况 (1)1.2试验的目的 (1)1.3试验的任务 (1)2 水文地质条件 (1)2.1地层结构 (1)2.2水文地质条件 (4)3 抽水试验设备和人员组织 (4)3.1抽水及观测设备 (4)3.2人员组织 (4)4 抽水试验过程 (5)5 抽水试验观测井平面布置及成井结构 (5)5.1实验井的布置 (5)5.2实验井的结构 (5)6 资料整理 (7)7 水文地质参数求取 (8)8 封井时间的选择 (8)8.1承压井运行工况 (8)8.2承压井的封井时间 (9)9 结论和建议 (10)1 抽水试验概况、目的和任务1.1试验概况苏州市轨道交通4号线2标春申湖路站场地地下含水层有⑦2层承压水分布。
本工程的设计单位中铁第四勘查设计院在春申湖路站的基坑南端头布设了两口降压井进行减压降水。
我公司作为本工程的专业降水分包队伍，根据春申湖路站相关图纸采用大井法计算后在基坑南端头附近布置了三口承压井。
在实际施工过程中，根据实测承压水初始水位，通过大井法验算，我公司认为本基坑只需要布置一口承压井即可满足承压水抗突涌要求。
故在施工过程中施工了两口承压井，一口作为抽水井，一口作为备用井。
根据《苏州市轨道交通4号线2标春申湖路站基坑开挖节点验收》的专家评审意见，应中铁十六局的要求，我公司利用已经完成的承压井进行了现场抽水实验。
抽水试验井分布在基坑的南边，包括一口抽水主井和一口观测井。
详见抽水试验井布置图。
本次试验采用一个落成，稳定流抽水试验。
1.2试验的目的本次抽水试验的目的：①了解目前阶段本地块准确的承压含水层的水位分布情况，判断临界开挖深度；②确定单井出水能力；③确定承压含水层的水文地质参数，验证降水方案的可行性以及为封井时间的选择提供可靠的依据；1.3试验的任务根据抽水试验的目的和试验要求，本次抽水试验的主要任务有：①水文地质参数的计算；②模拟抽水验证一口承压井能否将承压水降到安全水位；③封井时间的选择；2 水文地质条件2.1地层结构根据勘察资料，场地上部第四系地层主要有：填土，下部为粉质粘土、粉质粘土夹粉土、粘土以及粉土组成。
广州市轨道交通八号线北延段工程（文化公园~白云湖段）xx站抽水试验报告安徽水文地质工程地质公司南京分公司二0一五年三月1 试验概况1.1试验目的2015年3月9日利用场地已施工完成的4口降水井进行抽水试验。
试验的主要目的为：检验降水井成井质量，初步获取水文地质参数，并验证基坑降水方案能否满足开挖要求。
图1-1抽水试验井分布示意图图1-2 地层结构与降水井结构示意图1.2试验完成情况本次试验由于场地的限制条件，具体试验完成如下：（1）先开启6#，观测7#、8#水位变化；对观测井水位的观测在正式抽水试验开始后第1、2、3、4、6、8、10、15、20、25、30、40、50、60、80、100、120、150min各观测一次，以后每隔60min观测一次，直至水位稳定。
（2）待水位基本稳定后，停泵观察水位恢复情况，基本恢复到初始位置后，进行群井抽水试验，抽6#、8#、9#，同样对观测井7#水位的观测，在正式抽水试验开始后第1、2、3、4、6、8、10、15、20、25、30、40、50、60、80、100、120、150min各观测一次，以后每隔60min观测一次，直至水位稳定。
3抽水试验数据3.1初始水位试验前，测得各观测井初始水位埋深为3.02~3.12m。
初始水位标高约为5m。
表3-1 初始承压水位3.2 水位降深试验过程中，6#单井出水量可达10m3/h，6#单井抽水时，各观测井水位降深见表3-2、图3-1。
群井抽水试验各抽水井单井出水量约为10m3/h，出水量较大。
表3-2单井抽水主要数据一览表图3-2单井抽水s-t曲线图图3-3群井抽水s-t曲线图4 水文地质参数求取 4.1稳定流计算（1）利用多孔潜水井公式计算渗透系数K:()1112120.16K arsh arsh Q l l l S S r r --⎡⎤=⨯-⎢⎥-⎣⎦K —渗透系数，m/d ；R —影响半径，m ；Q —抽水流量，m 3/d ；r —距抽水井距离，m ； l ——滤管长度，m ；计算结果如下：表4-2渗透系数计算表（2）利用降水影响半径经验公式估算影响半径值：2R =4.2非稳定流计算根据抽水试验开始后，绘制同一观测孔实测的s-lgt 曲线；将s-lgt 曲线的直线部分延长，在零降深线（即横轴上的lgt ）上的截距的t 0；求出直线斜率i ，取一个周期相对应的降深Δs，则i=Δs，则可计算T ，K 。
一、前言XXXXX基坑人工挖孔桩施工时，发现桩孔涌水量较大，尤其是施工5#基坑（桩基挖孔桩孔深≥25m）时，涌水量更大，为方便基础施工，业主委托我公司对5#栋基础进行抽水试验，提供单孔涌水量。
二、工程地质条件该工程所在地区的第四系地层为中更新世纪白沙井组双层结构粘性土、卵砾土，基岩为白垩系下统神皇山组泥钙质砂岩、砾岩综合体。
该岩层裂隙发育，由于5#栋为砂岩与砾砂的交界处，具有富水构造的裂隙更发育。
三、试验方法及技术要求3.1试验原理：试验时，抽水孔以设计的流量向外抽水时，在抽水孔影响半径以内会形成一降落漏斗。
通过布置在观测线上的观测孔，在规定时间内观测到水位。
利用稳定流理论，依据裘布依计算完整孔抽水计算公式计算出单孔涌水量。
3.2试验方法：单孔抽水试验采用稳定流抽水试验，抽水试验孔宜采用完整井。
观测孔深应尽量与抽水孔一致。
设置抽水孔1个，设计孔深50m，孔径0.5m，在距抽水孔10m、20m处各设置1个观测孔，孔深45m。
孔径0.2m。
采用100m型专用钻机成孔，专用抽水试验设备进行抽水。
测钟量测水位。
3.3技术要求：（1）动水位的观测：为满足非稳定流抽水试验计算参数的要求，抽水初期动水位观测时间应按1、2、3、4、5、6、7、8、9、10、15、20、25、30min(累计时间)进行观测，以后每隔30min观测一次。
观测孔观测时间与抽水孔性同。
（2）涌水量观测：按稳定流抽，水位流量同时测定，观测时间应为5、10、20、30min(累计时间)，以后30分钟观测一次。
（3）试验时间：本次试验时间从2009年3月30日21：00时进行至2009年3月31日21：00结束，试验进行24小时。
四、数据整理4．1现场记录表格见附表。
4．2根据实测的流量与计算的降深绘制Q～S关系曲线见下图。
由图中曲线看出，随降深增大，流量亦增加。
五、结论经过抽水试验得出单孔累计涌水量为61.2T/D，并由此推断该基坑涌水量每天不小于61.2吨。

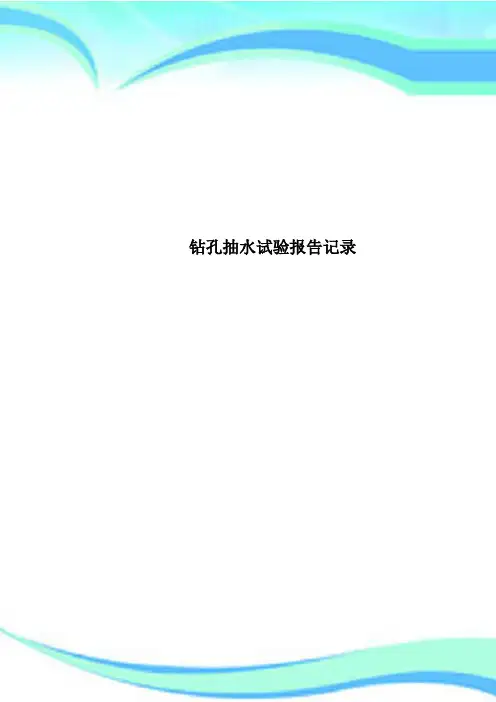

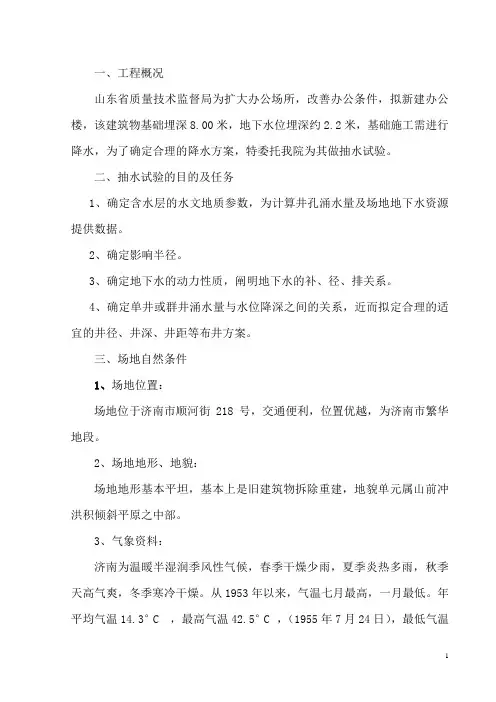

钻孔抽水试验报告记录————————————————————————————————作者：————————————————————————————————日期：目录第一章抽水试验成果报告 (5)1工程概况 (5)2实施深井降水背景 (5)2.1 搅拌桩试桩 (5)2.2 地质条件勘探 (5)2.3 降水方案的确定 (6)3降水试验的目的和任务 (6)4试验场地的选择 (7)5降水试验方案的实施 (7)5.1 试验井的结构及平面布置 (7)5.2 试验井及观测井技术参数 (7)5.3 降水设备 (8)5.4 试验步骤 (8)5.5 试验数据记录表 (8)5.6 抽水试验设备器具配置 (8)5.7 人员配置 (9)5.8 抽水试验数据观测要求： (9)6试验数据成果汇总 (9)7水文地质参数计算及整理分析 (11)7.1 渗透系数k值计算 (11)7.2影响半径R计算： (13)7.3 水文地质参数成果 (13)第二章基坑深井降水设计方案 (14)1降水深度 (14)2含水层水文地质参数确定 (14)3基坑总涌水量 (14)4干扰井单井出水量 (15)5总井数 (15)6降水井布置 (15)7降水井结构 (16)8水泵选型 (16)9降水供电设计 (16)10降水运行工期安排 (17)11深井降水工程量 (18)12意见与建议 (18)第三章深井降水施工方案 (19)1施工方案 (19)2施工顺序及工期安排 (19)3降水井成井施工 (19)3.1 施工工艺流程 (19)3.2 施工方法 (19)4排水施工 (20)5供电设施 (21)5.1 变压器 (21)5.2 备用电源 (21)5.3电缆敷设 (21)6降水井运行及管理 (21)6.1 水位和水量控制 (21)6.2 井管保护 (21)6.3 降水运行保障措施 (21)7降水井施工设备、人员配置 (22)8质量保证措施 (23)9安全和文明施工、环境保护措施 (24)第四章降水施工、运行管理费用 (25)1钻井费用 (25)2降水井运行费用 (25)3电缆、排水管费用 (25)4合计费用 (25)黑龙江干流堤防工程第二十标街津口闸现场抽水试验成果报告及基坑深井降水设计和施工方案第一章抽水试验成果报告1 工程概况街津口闸址河床高程43.3~45.28m左右，揭露的地层岩性主要有：①低液限粉土、②级配不良中砂、③级配良好中砾、③-1级配不良中砂、④低液限粉土、⑤级配良好中砾、⑥低液限粘土、⑦级配良好中砾等。
1、前言1.1工程概况襄阳滨湖春晓花园项目位于襄州区航空路以南，规划车站路以东，该项目由两栋21层住宅楼和两栋11层住宅楼组成，下设一层整体地下室。
总用地面积17615m2，建设用地面积10179m2，总建筑面积40251m2，其中地上总建筑面积26413 m2，地下总建筑面积26413 m2，停车位236个。
场地整平标高为67.50m。
地基允许变形量0.002L（L为相邻柱基的中心距离mm），1#、2#住宅楼的整体倾斜允许值为0.0025，3#、4#住宅楼的整体倾斜允许值为0.003，1#、2#、3#、4#高层住宅楼中心点的计算沉降量为200mm。
各建筑物具体概况如下表⑴：拟建建筑物概况表表⑴为获取场地含水层水文地质参数，为基坑降水提供水文地质参数，布置抽水试验井一口CS1（勘探孔DK5号孔附近）作抽水试验孔。
受建设方委托，我公司于2014年4月15日进场，4月24日完成抽水试验等外业工作，井深约20.0m，抽水试验采用三次降深。
通过抽水试验，基本上掌握了该场地水文地质参数。
1.2 执行标准及规范本工程主要执行下列标准及规范：《工程地质手册》（第四版）《水利水电工程地质手册》《供水水文地质勘察规范》（GB50027-2011）；《城市供水水文地质勘察规范》（CJJ16-88）；2、地形、地貌及地质概况襄阳滨湖春晓花园项目位于襄州区航空路以南，规划车站路以东，南距唐白河不足1Km，勘探点高程在66.70m～67.21m之间，整个场地地面相对平坦，高差仅0.51m。
地貌单元上属汉江(唐白河)Ⅱ级阶地，场地土层自上而下为第四系上更新统(Q3)冲洪积粉质黏土、细砂、圆砾，下部为第四系中更新统(Q2) 冲洪积中砂、粉质黏土、圆砾。
3、水文地质条件拟建场区位于汉江(唐白河)Ⅱ级阶地，地下水主要为填土层中的上层滞水和细砂、中砂、圆砾层中的孔隙承压水。
上层滞水：赋存于上部①填土层中，补给来源为大气降水，靠自然蒸发排泄，其水位变化较大，无统一自由水位，水位随大气降水及地表排水强度波动，一般为季节性含水，雨季含水，旱季疏干。
