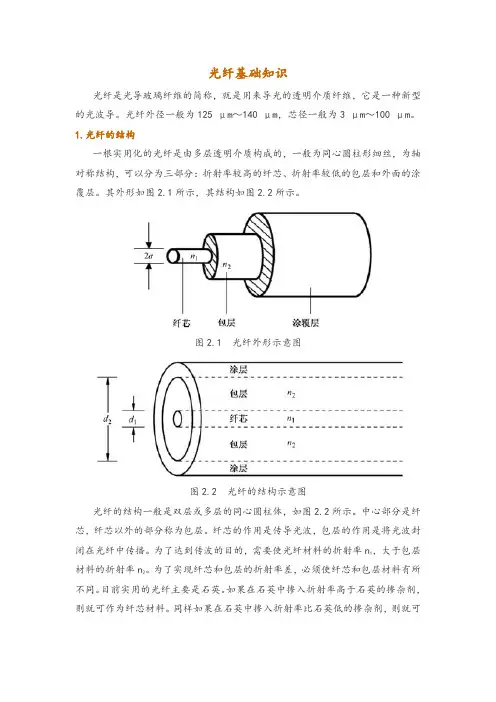

光纤基础知识光纤是光导玻璃纤维的简称，就是用来导光的透明介质纤维，它是一种新型的光波导。
光纤外径一般为125 μm～140 μm，芯径一般为3 μm～100 μm。
1.光纤的结构一根实用化的光纤是由多层透明介质构成的，一般为同心圆柱形细丝，为轴对称结构，可以分为三部分：折射率较高的纤芯、折射率较低的包层和外面的涂覆层。
其外形如图2.1所示，其结构如图2.2所示。
图2.1 光纤外形示意图图2.2 光纤的结构示意图光纤的结构一般是双层或多层的同心圆柱体，如图2.2所示。
中心部分是纤芯，纤芯以外的部分称为包层。
纤芯的作用是传导光波，包层的作用是将光波封闭在光纤中传播。
为了达到传波的目的，需要使光纤材料的折射率n，大于包层1。
为了实现纤芯和包层的折射率差，必须使纤芯和包层材料有所材料的折射率n2不同。
目前实用的光纤主要是石英。
如果在石英中掺入折射率高于石英的掺杂剂，则就可作为纤芯材料。
同样如果在石英中掺入折射率比石英低的掺杂剂，则就可以作为包层材料，经过这样掺杂后，上述的目的就可达到了。
也就是说，光纤是由两种不同折射率的玻璃材料拉制而成的。
（1）纤芯位于光纤的中心部位，是光波的主要传输通道。
直径d1=4 μm～50 μm，单模光纤的纤芯为4 μm～10 μm，多模光纤的纤芯为50 μm。
纤芯的成分是高纯度SiO2，掺有极少量的掺杂剂（如GeO2，P2O5），作用是提高纤芯对光的折射率（n1），以传输光信号。
（2）包层位于纤芯的周围。
直径d2=125 μm，其成分也是含有极少量掺杂剂的高纯度SiO2。
而掺杂剂（如B2O3）的作用则是适当降低包层对光的折射率（n2），使之略低于纤芯的折射率，即n1＞n2，它使得光信号封闭在纤芯中传输。
（3）涂覆层光纤的最外层为涂覆层，包括一次涂覆层，缓冲层和二次涂覆层。
一次涂覆层一般使用丙烯酸酯、有机硅或硅橡胶材料；缓冲层一般为性能良好的填充油膏；二次涂覆层一般多用聚丙烯或尼龙等高聚物。
