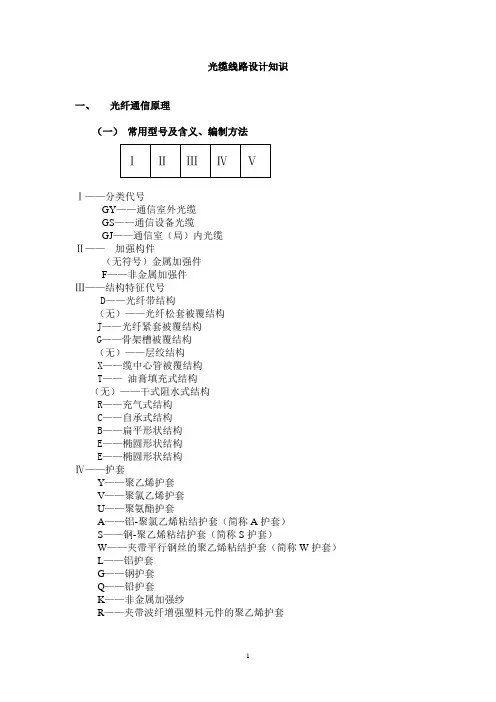

光缆线路设计知识一、光纤通信原理（一）常用型号及含义、编制方法Ⅰ——分类代号GY——通信室外光缆GS——通信设备光缆GJ——通信室（局）内光缆Ⅱ——加强构件（无符号）金属加强件F——非金属加强件Ⅲ——结构特征代号D——光纤带结构（无）——光纤松套被覆结构J——光纤紧套被覆结构G——骨架槽被覆结构（无）——层绞结构X——缆中心管被覆结构T——油膏填充式结构（无）——干式阻水式结构R——充气式结构C——自承式结构B——扁平形状结构E——椭圆形状结构E——椭圆形状结构Ⅳ——护套Y——聚乙烯护套V——聚氯乙烯护套U——聚氨酯护套A——铝-聚氯乙烯粘结护套（简称A护套）S——钢-聚乙烯粘结护套（简称S护套）W——夹带平行钢丝的聚乙烯粘结护套（简称W护套）L——铝护套G——钢护套Q——铅护套K——非金属加强纱R——夹带波纤增强塑料元件的聚乙烯护套（二）光纤规格代号光纤规格是由光纤数和光纤类别代号组成。

①光纤数用光缆中同一类别光纤的实际有效的数字表示。

②也可以用光纤带（管）数和每带（管）光纤数为基础的计算式加原括例：GY F T Y 04 24 B1芯数纤类V外护套Ⅳ护套Ⅲ结构特征Ⅱ加强构件Ⅰ分类代号（三）工程常用光缆的型号及含义(五) 光纤复合架空地线光缆OFGW—S—××B1/××（××—××）短路电流标称抗拉强度（RTS）横截面积（mm2）光纤类别不锈钢管层绞结构二、通信线路工程勘察（一）通信线路勘察1、直埋电（光）缆线路勘察地图上找线路—实地勘察勘察中应注意：①安全稳固档距；②符合传输要求；③尽量节约投资；④施工、维护方便。

2、架空电（光）缆线路勘察勘察中应注意：气象条件：风、温度（最高、最低）、冰厚。

根据气象条件决定：负荷区、轻负荷区、中负荷区、重负荷区、超重负荷区。

浙江属气象Ⅱ区：温度（-10—40℃）、风速（35 m/s）、敷冰厚（5 mm）、确定最大档距一般为：轻负荷区（67 m）、中负荷区（40 m）、重负荷区（35 m）、超重负荷区（25 m）。

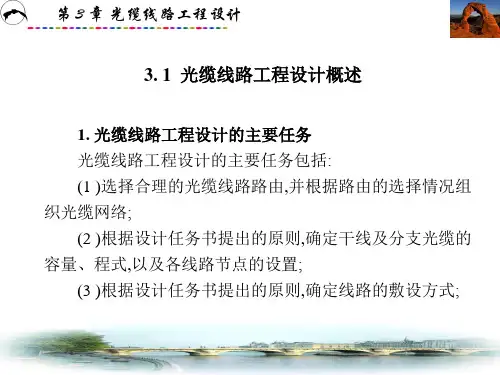

干货丨光缆线路工程设计基本知识1 光缆线路工程设计过程2 通信线路基础知识常用的线路器材简介地下进线室主干电缆架空线路交接箱杆路长途光缆线路工程的主体物品由光缆和光缆接头盒构成，其他物品有光配线架（ODF）、光缆尾纤、适配器、镀锌钢绞线、吊线抱箍、拉线抱箍、挂钩、混凝土水泥杆、拉线盘、拉线铁柄、衬环等。

光缆的结构松套层绞式光缆的结构光缆单盘ODF、光交接箱常用的线路简介直埋：投资中、抢修慢、扩展性差架空: 投资省、抢修快、安全差、可扩展管道：投资大、安全高、可扩展性好水缆：投资大、安全差、可扩展直埋架空杆路镀锌钢绞线、吊线抱箍、拉线抱箍、挂钩、混凝土水泥杆、拉线盘、拉线铁柄、衬环管道部分各种管材（PVC管、硅芯管、水泥管等）组成，其他物品还有人孔口圈、电缆托架、电缆托板、接水罐、钢筋、水泥。

相关规范、标准及规定的介绍GB50373-2006 通信管道与通道工程设计规范YD/T5178-2009 通信管道人孔和手孔图集YD/T5148-2007架空光(电)缆通信杆路工程设计规范《本地通信线路工程设计规范》（YD/T5137—2005）《本地通信线路工程验收规范》（YD/T5138—2005）；《SDH 长途光缆传输系统工程设计规范》（YD/T5095—2005）；《长途通信光缆塑料管道工程设计规范》（YD/T5025—2005）《长途通信光缆塑料管道工程验收规范》（YD5043—2005）；《长途通信光缆线路工程设计规范》（YD/T5102—2005）；YD5007-2003 通信管道与通道工程设计规范YDJ 9-90 市内通信全塑电缆线路工程设计规范3 通信线路工程勘察线路工程设计中的“勘测”包括“查勘”和“测量”两个工序。

一般大型工程又可分为“方案查勘（可行性研究报告）”、“初步设计查勘（初步设计）”和“现场测量（施工图）”三个阶段。

接入光缆线路的勘察流程接入光缆工程现场勘察涉及三个主要步骤：为了便于理解，将勘察流程和要点简化如下图：勘察前期——要点：同建设方交流(确定接入点和方案的确认、资料收集)；勘察中——要点：实地勘察；勘察后期——要点：必须向建设方汇报，一定要确认勘察方案和结果。
