solidedge中的大装配设计

SolidWorks装配体教程简介SolidWorks是一种功能强大的三维计算机辅助设计（CAD）软件，广泛应用于工程设计和制造领域。

在SolidWorks中，装配体（Assembly）是由多个零件组合而成的模型。

本文将介绍如何使用SolidWorks创建和编辑装配体，并提供一些实用的技巧和建议。

步骤一：创建新的装配体要创建新的装配体，首先需要打开SolidWorks软件。

在SolidWorks主界面上，选择“新建”（New）来创建一个新的文档。

选择“装配体”（Assembly）作为文档类型，并指定名称和存储位置。

步骤二：导入零件在创建新的装配体之后，我们需要将零件导入到装配体中。

可以通过以下几种方式导入零件：1.拖拽：将零件文件简单拖拽到装配体窗口中。

2.插入：选择“插入组件”（Insert Component），然后选择要导入的零件文件。

3.复制：可以复制和粘贴之前已经存在于装配体中的零件，以节省导入的步骤。

步骤三：组装零件在导入零件之后，我们需要将它们组装在一起以创建完整的装配体。

可以使用以下工具和技巧进行组装：1.对齐：使用“对齐”（Align）工具将零件的特定面对齐，确保装配体的准确性。

2.关系：使用“关系”（Mate）工具添加关系，如平行、垂直、共线等，以确保零件之间相对位置的正确性。

3.约束：使用“约束”（Constraint）工具对零件进行约束，例如固定、旋转、平移到指定位置等。

步骤四：调整装配体一旦完成零件的组装，可能需要对装配体进行调整以满足设计要求。

以下是一些常用的调整方法：1.改变尺寸：可以通过编辑零件的尺寸来调整装配体的大小和形状。

2.旋转和移动：可以通过旋转和移动零件来调整它们之间的相对位置。

3.更换件号：可以通过更换零件的属性来替换装配体中的零件，并实时预览更改。

步骤五：创建装配剖面有时，我们需要创建装配体的剖面以更好地展示内部结构。

以下是创建装配剖面的步骤：1.选择“标注剖面”（Section View）工具。

SolidWorks是一款广泛应用于工程设计和制造的三维计算机辅助设计软件，其装配体设计功能强大，可以实现复杂装配体的设计和分析。

本文将详细介绍SolidWorks中装配体设计的主要方法，帮助读者更好地掌握这一工具的应用技巧。

一、设计前的准备工作在进行装配体设计之前，需要做好以下准备工作：1.收集零部件图纸和设计要求，了解装配体的功能和结构要求；2.对零部件进行详细的几何参数测量和材料性能分析；3.明确装配体的组成部件和其之间的相互作用关系，确定零部件之间的连接方式和配合尺寸。

二、建立装配体文件在SolidWorks中，建立装配体文件的方法如下：1.打开SolidWorks软件，选择“新建”-“装配体”；2.在装配体文件中依次插入需要的零部件文件，并根据设计要求进行调整和优化；3.设置零部件之间的约束关系和配合形式，确保它们能够相互配合和运动。

三、零部件的导入和组装在SolidWorks中，可以通过以下方法导入和组装零部件：1.导入外部零部件文件：选择“文件”-“打开”-“零部件”，找到需要导入的零部件文件并打开；2.组装零部件：选择“装配”-“零件”，在装配面上放置导入的零部件，根据设计需求添加轴线和基准面，进行零部件的组装。

四、装配体的约束与驱动在SolidWorks中，对装配体进行约束与驱动的方法如下：1.约束零部件的相对位置：选择“装配”-“关系”-“基本关系”，通过点、面、轴线等对零部件进行约束；2.设置零部件的运动方式：选择“装配”-“驱动件”，设置驱动零部件和被驱动零部件，指定驱动方式和参数。

五、装配体的分析与优化在SolidWorks中，可以对装配体进行分析与优化，以确保设计的合理性和稳定性：1.进行结构分析：选择“评估”-“静态研究”，对装配体进行强度及刚度分析，找出可能存在的问题并进行优化；2.考虑装配体的动态特性：选择“模拟”-“动力学模拟”，对装配体进行运动学和动力学仿真，分析其运动性能和工作稳定性。

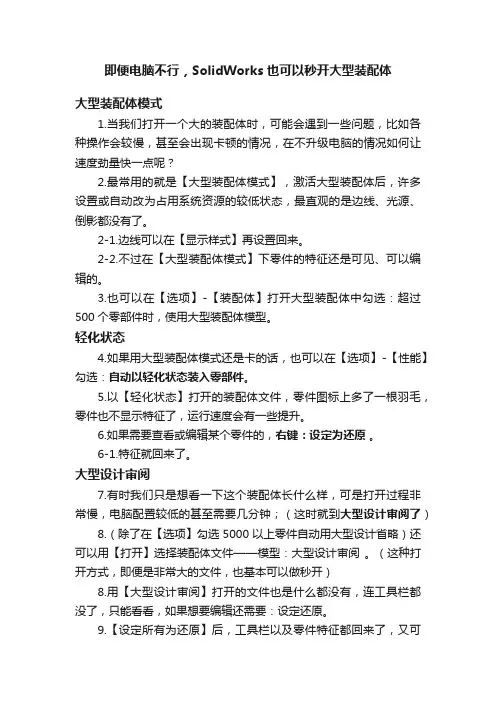

即便电脑不行，SolidWorks也可以秒开大型装配体
大型装配体模式
1.当我们打开一个大的装配体时，可能会遇到一些问题，比如各种操作会较慢，甚至会出现卡顿的情况，在不升级电脑的情况如何让速度劲量快一点呢？
2.最常用的就是【大型装配体模式】，激活大型装配体后，许多设置或自动改为占用系统资源的较低状态，最直观的是边线、光源、倒影都没有了。

2-1.边线可以在【显示样式】再设置回来。

2-2.不过在【大型装配体模式】下零件的特征还是可见、可以编辑的。

3.也可以在【选项】-【装配体】打开大型装配体中勾选：超过500个零部件时，使用大型装配体模型。

轻化状态
4.如果用大型装配体模式还是卡的话，也可以在【选项】-【性能】勾选：自动以轻化状态装入零部件。

5.以【轻化状态】打开的装配体文件，零件图标上多了一根羽毛，零件也不显示特征了，运行速度会有一些提升。

6.如果需要查看或编辑某个零件的，右键：设定为还原。

6-1.特征就回来了。

大型设计审阅
7.有时我们只是想看一下这个装配体长什么样，可是打开过程非常慢，电脑配置较低的甚至需要几分钟；（这时就到大型设计审阅了）
8.（除了在【选项】勾选5000以上零件自动用大型设计省略）还可以用【打开】选择装配体文件——模型：大型设计审阅。

（这种打开方式，即便是非常大的文件，也基本可以做秒开）
8.用【大型设计审阅】打开的文件也是什么都没有，连工具栏都没了，只能看看，如果想要编辑还需要：设定还原。

9.【设定所有为还原】后，工具栏以及零件特征都回来了，又可
以正常操作了。

（这个过程也很慢）
10.完成。

solidworks装配体配置的用法SolidWorks装配体配置的用法SolidWorks装配体配置是一种用于在装配体中创建多个变体的功能，可以帮助用户更加灵活地管理不同版本的装配体。

下面将介绍一些SolidWorks装配体配置的常见用法：创建装配体配置1.在SolidWorks装配体中，选择“配置”选项卡，点击“配置管理器”图标打开配置管理器窗口。

2.在配置管理器窗口中右键单击“默认配置”，选择“新建配置”来创建一个新的配置。

3.输入配置的名称，并选择要基于的配置。

4.在新创建的配置下，可以通过添加、删除、编辑部件等方式来创建装配体的变体。

使用装配体配置1.在配置管理器窗口中，选择要使用的配置。

2.根据您的需求，可以对不同配置进行不同的操作，如在特定配置下隐藏某些部件或者更换某些部件。

3.可以通过点击配置管理器窗口中的配置图标迅速切换不同的配置，方便查看和编辑各个配置。

配置与特征1.可以在装配体中为每个配置添加特征，如孔、凸台等，以满足不同配置的需求。

2.通过在某个配置下添加特征，可以只在该配置下生效，而对其他配置不产生影响。

创建约束和限制1.可以为每个配置设置不同的装配体约束和限制。

2.根据不同配置的需求，可以通过添加或删除约束和限制来实现变体的装配方式。

使用全局变量和宏1.可以利用SolidWorks中的全局变量和宏功能来自动控制不同配置的尺寸、参数等。

2.通过使用全局变量和宏，可以在不同配置间自动切换，并自动更新相应的尺寸和参数。

配置分析1.可以使用SolidWorks的“配置分析”功能，对各个配置的装配体进行性能分析。

2.通过配置分析，可以比较不同配置的装配体的性能差异，为优化设计提供参考。

以上是一些常见的SolidWorks装配体配置的用法。

通过灵活运用配置管理器、特征、约束和限制、全局变量和宏等功能，可以方便地创建和管理不同版本的装配体。

在设计过程中，合理使用配置分析功能，可以提高装配体的性能和可靠性。

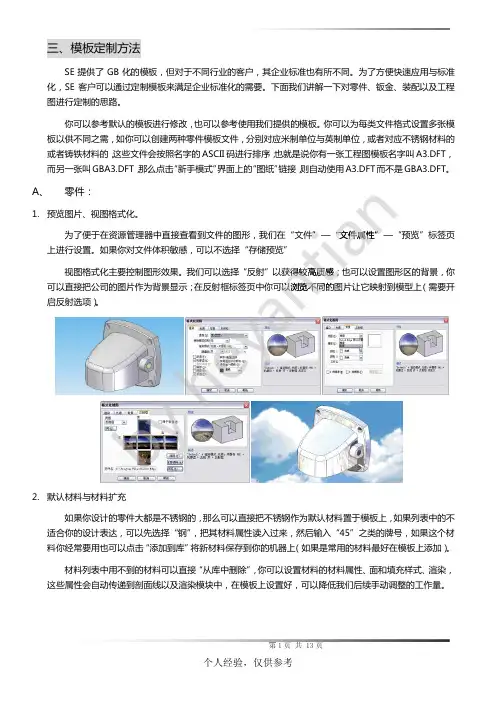

三、模板定制方法SE 提供了GB 化的模板，但对于不同行业的客户，其企业标准也有所不同。

为了方便快速应用与标准化，SE 客户可以通过定制模板来满足企业标准化的需要。

下面我们讲解一下对零件、钣金、装配以及工程图进行定制的思路。

你可以参考默认的模板进行修改，也可以参考使用我们提供的模板。

你可以为每类文件格式设置多张模板以供不同之需，如你可以创建两种零件模板文件，分别对应米制单位与英制单位，或者对应不锈钢材料的或者铸铁材料的，这些文件会按照名字的ASCII 码进行排序，也就是说你有一张工程图模板名字叫A3.DFT，而另一张叫GBA3.DFT，那么点击“新手模式”界面上的“图纸”链接，则自动使用A3.DFT 而不是GBA3.DFT。

A、零件：1.预览图片、视图格式化。

为了便于在资源管理器中直接查看到文件的图形，我们在“文件”—“文件属性”—“预览”标签页上进行设置。

如果你对文件体积敏感，可以不选择“存储预览”视图格式化主要控制图形效果。

我们可以选择“反射”以获得较高质感；也可以设置图形区的背景，你可以直接把公司的图片作为背景显示；在反射框标签页中你可以浏览不同的图片让它映射到模型上（需要开启反射选项）。

2.默认材料与材料扩充如果你设计的零件大都是不锈钢的，那么可以直接把不锈钢作为默认材料置于模板上，如果列表中的不适合你的设计表达，可以先选择“钢”，把其材料属性读入过来，然后输入“45”之类的牌号，如果这个材料你经常要用也可以点击“添加到库”将新材料保存到你的机器上（如果是常用的材料最好在模板上添加）。

材料列表中用不到的材料可以直接“从库中删除”，你可以设置材料的材料属性、面和填充样式、渲染，这些属性会自动传递到剖面线以及渲染模块中，在模板上设置好，可以降低我们后续手动调整的工作量。

_N_GT 得可以浏览不同Z较高质感；同的O 件””—也GT“文件属性”3.样式设置样式中可以控制尺寸的表达、面样式、3D 试图样式、填充、线等。

提高SOLIDWORKS大型装配体和图纸性能的7种方法在处理大型装配体和工程图时，从SOLIDWORKS软件角度可以采取许多步骤来提高SOLIDWORKS及其性能, 在这里介绍其中七种方法。

我们首要的建议是优化您的工作站。

如果您正在处理超过2000个部件的大型装配体（特别是如果零部件非常详细），则需要一个满足SOLIDWORKS对CPU、GPU、内存和硬盘驱动器要求的工作站。

1. 评估大型装配体SOLIDWORKS有一个名为“性能评估”的工具，可用于分析大型装配体或工程图，并可引导您找到一些提高其性能的方法。

寻找到其中对性能影响较大的零部件并加以优化，可显著提升性能。

2.简化配置装配体中的零件模型中不必要的细节会影响性能。

一个好的做法是简化配置，仅在装配体中放置所需的高细节零件。

在简化配置中，可以抑制文字、图案、圆角、草稿和螺纹等功能。

SOLIDWORKS需要计算的每一个几何面都会增加性能问题。

您可以在零件上使用性能评估工具，以查看重建哪些特征所需的时间最长。

在简化配置中压缩在些特征（在不影响其配合、形状或功能条件下），并将简化配置应用于装配体。

如螺纹，用装饰螺纹线或光杆来代替实际螺纹结构，可至少节约0.22秒时间。

3.本地缓存文件将所有引用的文件缓存到本地硬盘并放在一个文件夹中也可以提高速度。

来自网络驱动器的文件往往需要更长的时间才能加载，并且会降低性能。

如果您正在其他人可以访问的项目文件夹中工作，则在部件完成且其他人不需要进行更改后，将其缓存到本地以生成本地缓存。

如果您还在使用网络驱动器形式的文件协作方式，建议了解一下SOLIDWORKS的产品数据管理（PDM）解决方案。

4.不要加载所有图纸提高性能的一种方法是选择要加载的特定图纸。

在大型装配体工程图中，通常前几页包含整个装配体的视图，后几页用于详细说明单个零件或子装配。

您可以只加载详细信息页面，而将其他页面作为快速视图。

这节省了大量的处理能力，无需加载每个组件。

1概述它支持至顶向下和至底向上的设计思想，其建模核心、钣金设计、大装配设计、产品制造信息管理、生产出图、价值链协同、内嵌的有限元分析和产品数据管理等功能遥遥领先于同类软件，是企业核心设计人员的最佳选择，已经成功应用于机械、电子、航空、汽车、仪器仪表、模具、造船、消费品等行业的大量客户。

同时系统还提供了从二维视图到三维实体的转换工具，您无需摒弃多年来二维制图的成果，借助Solid Edge就能迅速跃升到三维设计，这种质的飞跃让您体验到三维设计的巨大优越性。

2优势使用Solid Edge，您不仅能建立产品的三维模型，而且还能获得完成精确设计的知识。

工程助手能帮SolidEdge概念到产品助您快速评估各种设计方案，从而优化机器性能和可靠性；企业知识库能将所有经过验证的设计经验进行数字化保留，并快速应用到新产品中去；质量特性计算、设计参数监视器、运动分析、干涉检查和其他多种内置工具，帮助您捕捉和实现您的设计理念。

Solid Edge采用了STREAM/XP技术，将逻辑推理、设计几何特征捕捉和决策分析融入到产品设计的各个过程中。

基于工作流程的工具条独具匠心，不管您工作在那个阶段，它都能为您提供动态信息反馈，引导您达到目的。

各种命令的设计简洁清晰，使得操作过程自然流畅。

您无需牢记命令的细节，就能在动态工具条的引导下轻松设计而不会迷失方向。

同样是机械设计，STREAM/XP技术能减少鼠标和键盘操作达45%～57%，提高效率36%。

Solid Edge体现了技术领先和以客户需求为导向的产品策略，每年2次版本更新，持续不断的功能增强：继Solid Edge 16版新增的“Zero D”设计方法, 高级渲染包（Virtual Studio+）和增强的机械、设备、模具和消费品行业设计工具之后，即将发布的Solid Edge 17版又新增了直接建模，学员模式和免费浏览器，以及装配简化，及其他多项增强的功能，这些都使我们的用户能够轻松应对日益复杂的产品设计和设计流程，缩短设计周期，并推出不断创新的产品来满足客户的需要，获得市场竞争优势。

逐步学习使用SolidEdge进行机械设计和建模SolidEdge是一款广泛应用于机械设计和建模领域的CAD软件。

本文将通过逐步学习的方式，介绍如何使用SolidEdge进行机械设计和建模，以及其相关功能和技巧。

文章将分为以下几个章节：简介、建立模型、编辑模型、设计装配体、绘制草图和工程图、制作工程图和渲染效果图。

## 简介在本章中，将介绍SolidEdge的基本概念和界面。

SolidEdge是一款由西门子公司开发的3D CAD软件，它具有强大的建模和设计功能。

用户可以通过SolidEdge进行零件建模、装配体设计和图纸制作等工作。

## 建立模型SolidEdge的建立模型功能非常强大，可以根据设计要求创建各种形状的零件。

在本章中，将介绍如何使用SolidEdge创建基本几何形状、修剪、合并和分离实体等操作。

## 编辑模型在本章中，将介绍如何使用SolidEdge对已经建立好的模型进行编辑。

SolidEdge提供了多种编辑工具，如移动、旋转、缩放、倾斜等，可以对模型进行细致调整和修改。

## 设计装配体装配体是由多个零件组成的集合体，对于大规模机械设计尤为重要。

在本章中，将介绍如何使用SolidEdge进行装配体设计和管理。

通过SolidEdge的装配体功能，可以方便地对零件进行组装和关联，以获得完整的机械装置。

## 绘制草图和工程图在机械设计中，草图是设计的基础，工程图则是设计的结果。

在本章中，将介绍如何使用SolidEdge进行草图和工程图的绘制。

通过SolidEdge的绘图功能，可以准确地表达设计意图，并生成符合标准的工程图纸。

## 制作工程图和渲染效果图工程图是机械设计中必不可少的一部分，它用于传达设计意图和制造要求。

同时，渲染效果图可以为设计增加立体感和真实感。

在本章中，将介绍如何使用SolidEdge制作工程图和渲染效果图，提高设计的可视化效果。

在以上各章节中，将详细介绍SolidEdge的相关功能和技巧，以便读者能够全面了解SolidEdge并掌握其应用。

SolidWorks 装配设计中的最高效率方法SolidWorks是一款广泛用于3D建模和CAD设计的软件，对于装配设计而言，使用最高效的方法可以提高工作效率和准确性。

本文将介绍几种SolidWorks中装配设计的最高效率方法，包括组件规划、装配特征、快速约束和装配层次。

通过掌握这些方法，设计师可以更快速、更准确地完成装配设计任务。

首先，在进行装配设计之前，合理的组件规划是非常重要的。

通过合理的组件规划，可以将大型装配拆分成较小的模块，方便分工和管理。

在进行组件规划时，可以将相似特性的部件放在一起，并使用文件夹或者子装配来组织和管理。

这样做有助于提高设计的可维护性和可重用性，同时也能减少错误和改动的影响范围。

其次，装配特征是SolidWorks中非常有用的功能。

装配特征允许用户在装配中添加几何特征，如孔、凸缘或凹槽，而无需实际添加实体。

这种方式避免了重复绘制和失去构建顺序的问题，大大提高了设计效率。

通过使用装配特征，设计师可以在装配级别上完成一些常见的设计操作，如倒角、体育场、镜像等，从而简化了设计流程并节省了时间。

第三，快速约束是SolidWorks中装配设计的重要特点之一。

通过快速约束，设计师可以快速而准确地定义组件之间的关系和运动。

SolidWorks提供了多种类型的约束，如固定、面对面和同心等，设计师可以根据装配的设计需求选择合适的约束类型。

使用快速约束，设计师可以在不用手动添加关系的情况下，自动将组件正确地定位到装配中，大大提高了设计的速度和精确度。

最后，装配层次是设计大型装配的有效方法。

SolidWorks中的装配层次允许设计师将装配分解为多个较小的子装配。

这种分层设计有利于提高装配的性能和灵活性，减少装配文件的大小，降低设计时的计算和显示负荷。

通过使用装配层次，设计师可以更好地组织装配结构，使其更易于管理和维护。

在实际的SolidWorks装配设计中，结合上述最高效率方法可以提高工作效率和准确性。
