SolidEdge简介

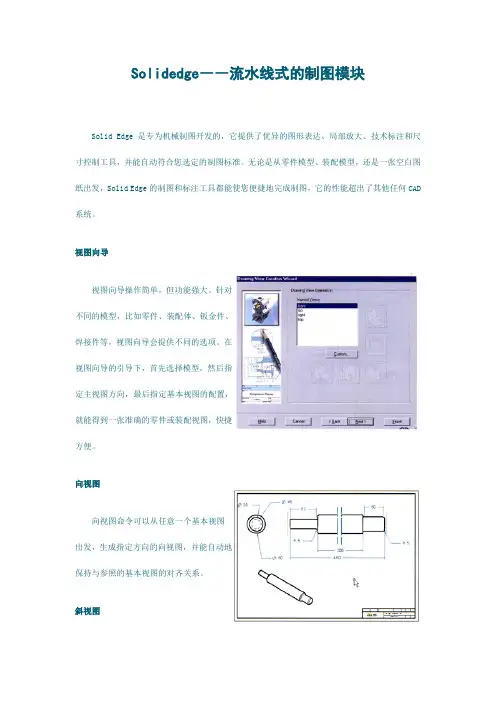

Solidedge――流水线式的制图模块Solid Edge是专为机械制图开发的，它提供了优异的图形表达、局部放大、技术标注和尺寸控制工具，并能自动符合您选定的制图标准。

无论是从零件模型、装配模型，还是一张空白图纸出发，Solid Edge的制图和标注工具都能使您便捷地完成制图，它的性能超出了其他任何CAD 系统。

视图向导视图向导操作简单，但功能强大。

针对不同的模型，比如零件、装配体、钣金件、焊接件等，视图向导会提供不同的选项。

在视图向导的引导下，首先选择模型，然后指定主视图方向，最后指定基本视图的配置，就能得到一张准确的零件或装配视图，快捷方便。

向视图向视图命令可以从任意一个基本视图出发，生成指定方向的向视图，并能自动地保持与参照的基本视图的对齐关系。

斜视图斜视图命令可以从任意一个基本视图出发，按指定的投影方向生成斜视图。

对于自动生成的斜视图，可以通过视图编辑，如旋转、隐藏部分线段等方法，生成具有特定表达功能的斜视图。

局部放大图局部放大图命令可自动生成视图上某选定区域的放大图。

局部放大图的比例及摆放位置均可自由设定。

断裂视图对于结构简单但尺度较大的图形，可以采用断裂视图的表达方法，以便节约图纸空间。

剖视图和剖面图Solid Edge的剖视图是由两个命令完成的。

首先要使用剖切面命令在某视图上用画线或画弧命令画出剖切面的积聚投影，然后再使用剖视图命令由剖切面引出相应的剖视图。

剖切面可以由一个或多个平面构成，生成的剖视图可以是阶梯剖视图、旋转剖视图、斜剖视图或复合剖视图。

一个剖切面只能生成一个剖视图，删除剖切面将删除相应的剖视图。

尺寸提取Solid Edge是参数化的特征造型系统，具有尺寸驱动功能，所以造型时一般要标注尺寸，以便对图形进行尺寸驱动。

如果造型时使用了尺寸，就可以使用尺寸提取命令将造型时使用的尺寸自动标注在视图上。

尺寸提取简化了尺寸标注过程，极大地提高了制图效率。

智能标注智能标注是一个通用的自动标注工具，它能自动判别指定图素的种类并自动标出圆的直径、圆弧的半径、线段的长度等。

一、概述SolidWorks是法国Dassault Systemes旗下美国SolidWorks公司产品。

宗旨是使每位设计工程师都能在自己的微机上使用功能强大的世界最新CAD/CAE/CAM/PDM系统。

Solid Edge现为Siemens PLM Software(UGs)公司产品，发展比solidWorks晚，所以有很多功能不完善;Pro/E是美国PTC公司的产品，其操作还是很繁琐的叠加菜单式，难学难用!二、比较1)产品的涵盖范围SolidWorks是全球3D计算机辅助设计(CAD)的领导者，其易学易用的3D软件支持并促进全球的工程和设计团队创造明天的产品。

SolidWorks的综合能力非常强大：从产品设计到有限元分析到工程图纸到渲染以及PDM数据管理几乎无所不包，提供了一整套集成的解决方案。

集成的3DVIA Composer是一款方便易用的应用程序，可以让您利用3D数据生成技术出版物、用户手册、目录以及丰富的动画。

Solid Edge是UG公司开发的一款学习型的软件，在一体化平台方面不足!Pro/E在1995年收购了RAS NA，同时也将Mechanica纳入了自己的Pro/ENGINEER产品阵容。

2007年，PTC宣布收购CoCreate Sof tware。

CoCreate产品包括2D绘图、3D 建模(非基于历史)、集成FEA、数据管理和PLM。

他们表示将继续开发和支持CoCreate，但是以往收购的CAD产品将被淘汰。

通过实施并购，PTC牺牲其CAD产品并推出Windchill系列产品，将其业扩展到产品生命周期管理(PLM)领域。

通过大幅度的成本削减、数次并购以及对Pro/ENGINEER的微小改进，PTC扭转了CAD销售的颓势，但在该领域的销售增长仍然乏力。

现在P TC全面进军非制造业!2)总体比较SolidWorks软件通过高性能的数字化产品开发解决方案把从产品设计到分析验证到数据管理的各个方面集成到一起，提高了创新能力，提供了一个一体化方案，但不是简简单单的将CAD、CAM、CAE集成在一起，而是将所有产品开发应用程序在一个可管理的环境中互相衔接，采用单一的信息源，协调开发的各个阶段，改善协同作业。

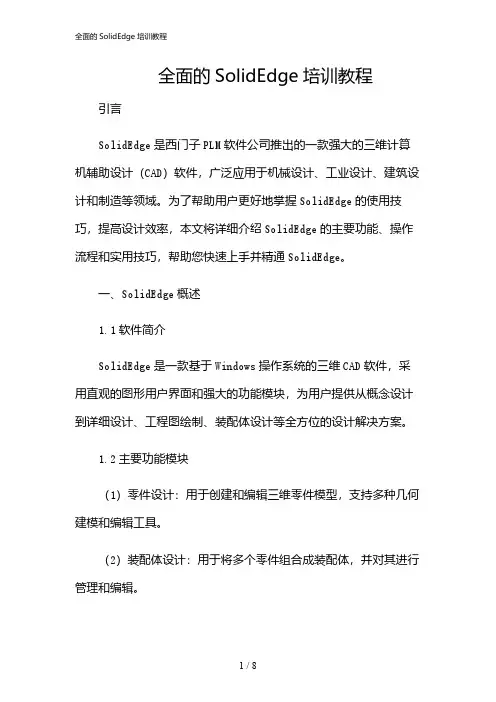

全面的SolidEdge培训教程引言SolidEdge是西门子PLM软件公司推出的一款强大的三维计算机辅助设计（CAD）软件，广泛应用于机械设计、工业设计、建筑设计和制造等领域。

为了帮助用户更好地掌握SolidEdge的使用技巧，提高设计效率，本文将详细介绍SolidEdge的主要功能、操作流程和实用技巧，帮助您快速上手并精通SolidEdge。

一、SolidEdge概述1.1软件简介SolidEdge是一款基于Windows操作系统的三维CAD软件，采用直观的图形用户界面和强大的功能模块，为用户提供从概念设计到详细设计、工程图绘制、装配体设计等全方位的设计解决方案。

1.2主要功能模块（1）零件设计：用于创建和编辑三维零件模型，支持多种几何建模和编辑工具。

（2）装配体设计：用于将多个零件组合成装配体，并对其进行管理和编辑。

（3）工程图绘制：用于和编辑二维工程图，支持多种绘图和标注工具。

（4）钣金设计：专门用于设计钣金零件，提供丰富的钣金展开和成形工具。

（5）焊接设计：用于设计焊接接头和焊接工艺，支持多种焊接类型和标准。

（6）模具设计：专门用于设计塑料模具，提供丰富的模具设计和分析工具。

二、SolidEdge操作流程2.1软件启动与界面布局启动SolidEdge后，进入的是欢迎界面。

在欢迎界面中，用户可以选择新建项目、打开现有项目或查看教程等。

新建项目后，进入SolidEdge的主界面。

主界面包括菜单栏、工具栏、绘图区、属性管理器和命令提示区等部分。

2.2零件设计操作流程（1）新建零件文件：在菜单栏中选择“文件”→“新建”→“零件”，创建一个新的零件文件。

（2）绘制草图：在绘图区中绘制二维草图，设置约束条件。

（3）创建三维特征：根据草图，创建拉伸、旋转、扫描等三维特征。

（4）编辑三维特征：通过编辑特征参数、添加或删除特征等操作，修改三维模型。

（5）保存和导出零件文件：完成零件设计后，保存为.sldprt 文件，并可根据需要导出为其他格式。

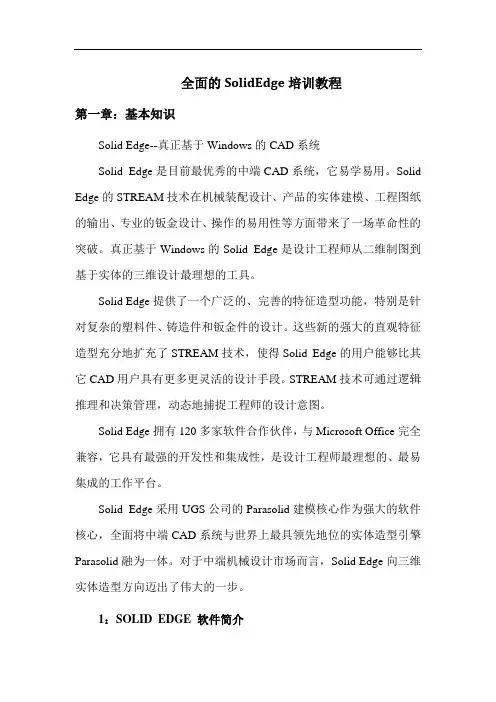

全面的SolidEdge培训教程第一章：基本知识Solid Edge--真正基于Windows的CAD系统Solid Edge是目前最优秀的中端CAD系统，它易学易用。

Solid Edge的STREAM技术在机械装配设计、产品的实体建模、工程图纸的输出、专业的钣金设计、操作的易用性等方面带来了一场革命性的突破。

真正基于Windows的Solid Edge是设计工程师从二维制图到基于实体的三维设计最理想的工具。

Solid Edge提供了一个广泛的、完善的特征造型功能，特别是针对复杂的塑料件、铸造件和钣金件的设计。

这些新的强大的直观特征造型充分地扩充了STREAM技术，使得Solid Edge的用户能够比其它CAD用户具有更多更灵活的设计手段。

STREAM技术可通过逻辑推理和决策管理，动态地捕捉工程师的设计意图。

Solid Edge拥有120多家软件合作伙伴，与Microsoft Office完全兼容，它具有最强的开发性和集成性，是设计工程师最理想的、最易集成的工作平台。

Solid Edge采用UGS公司的Parasolid建模核心作为强大的软件核心，全面将中端CAD系统与世界上最具领先地位的实体造型引擎Parasolid融为一体。

对于中端机械设计市场而言，Solid Edge向三维实体造型方向迈出了伟大的一步。

1：SOLID EDGE 软件简介（1）来源：美国UGS公司 UGS+SDRC----》PLM 隶属于EDS公司UGS 产品Unigraphics, Solid Edge，Parasolid ，iMAN ProductVisionPLM将与A.T. Kearney（面向制造业的IT咨询公司）、电子方案、商务过程管理和信息化方案这四条商务线一起成为EDS公司中的支撑基础。

（2）产品的定位中端软件（3）特点：参数化及基于特征的实体建模技术,λ全面采用STREAM 流的技术λλ与Microsoft的产品完全兼容, 兼容所有的Windows的卓越性能.2D转化为3D V9以上版可提供第三方软件Xpand 3Dλλ建立在Parasolid 的造型内核上. （UG ，Solid Work ）λ强大的工业装配设计,自顶向下或自底向上的装配形式简化零件功能,隐藏功能,卸载功能的提供,可以提供大装配环境λ自动产生装配的爆炸视图,自动进行干涉检查,可保存装配的各种不同类型显示设置.λ无可比拟的专业化的钣金设计有各种塑料件,铸件的设计特征:如楔（止）口,分型面,肋板,网格加强筋,加快了塑料及铸件的特征设计λλ管道设计Xpressroute 提供自动路径设计,管接头处理, 尺寸标注适合气压和液压管道的设计新型流畅的工程图功能λ图纸生成,标注和尺寸控制功能,2D图保持与此相反3D相关.一旦3D图发生变化,2D自动发生改变渲染SHADEλ和其他高效工具,产生渲染效果图,用于演示设计检查,市场销售版本管理λ快速预览 Smartviewλλ内置式的数据转换功能DWG/DXF, PRO/E ,PARASOLID ,JPG等图像文件,STEP,IGES Webλ Publish --Web页制作第三方软件Engineering Handbook 工程手册第三方软件λ以计算驱动零件设计特征体认知Recognition 第三方软件λ2. SOLID EDGE 主要内容SOLID EDGE主要有本质5 个设计环境:(1) SOLID EDGE PART ----零件造型环境.零件造型是通过对基本特征进一步添加和减少材料而生成.产生文件扩展名为 .par(2) SOLID EDGE SHEETMETAL ----钣金造型环境钣金造型也是通过对基本特征进一步添加和减少材料而生成产生文件扩展名为 .psm(3) SOLID EDGE ASSEMBLY ----装配环境用于装配已存在的零件或在装配中根据装配关系进行新的零件设计.零件根据装配关系放在一定位置,装配文件扩展名为本.ASM(4) SOLID EDGE DRAFT -----工程图用于快速生成零件及装配产品的二维工程图工程图的文件扩展名为本.DFT(5) SOLID EDGE WELDMENT ------焊接在装配产品的基础上增加焊前和焊接处理,使其具有焊接的特征焊接文件的扩展名为.pwd3. SOLID EDGE 的界面简介主菜单main menu主工具条动态工具条smartstep ribbonbar特征工具条工作区提示区DRAW 工具条----在2D视图中4. 零件造型的思路(1) 先画草图Sketch ，独立存在。

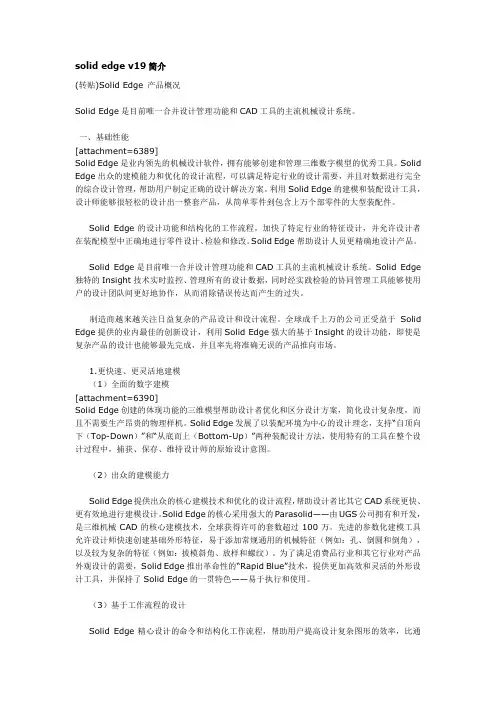

solid edge v19简介(转贴)Solid Edge 产品概况Solid Edge是目前唯一合并设计管理功能和CAD工具的主流机械设计系统。

一、基础性能[attachment=6389]Solid Edge是业内领先的机械设计软件，拥有能够创建和管理三维数字模型的优秀工具。

Solid Edge出众的建模能力和优化的设计流程，可以满足特定行业的设计需要，并且对数据进行完全的综合设计管理，帮助用户制定正确的设计解决方案。

利用Solid Edge的建模和装配设计工具，设计师能够很轻松的设计出一整套产品，从简单零件到包含上万个部零件的大型装配件。

Solid Edge的设计功能和结构化的工作流程，加快了特定行业的特征设计，并允许设计者在装配模型中正确地进行零件设计、检验和修改。

Solid Edge帮助设计人员更精确地设计产品。

Solid Edge是目前唯一合并设计管理功能和CAD工具的主流机械设计系统。

Solid Edge 独特的Insight技术实时监控、管理所有的设计数据，同时经实践检验的协同管理工具能够使用户的设计团队间更好地协作，从而消除错误传达而产生的过失。

制造商越来越关注日益复杂的产品设计和设计流程。

全球成千上万的公司正受益于Solid Edge提供的业内最佳的创新设计，利用Solid Edge强大的基于Insight的设计功能，即使是复杂产品的设计也能够最先完成，并且率先将准确无误的产品推向市场。

1.更快速、更灵活地建模（1）全面的数字建模[attachment=6390]Solid Edge创建的体现功能的三维模型帮助设计者优化和区分设计方案，简化设计复杂度，而且不需要生产昂贵的物理样机。

Solid Edge发展了以装配环境为中心的设计理念，支持“自顶向下（Top-Down）”和“从底而上（Bottom-Up）”两种装配设计方法，使用特有的工具在整个设计过程中，捕获、保存、维持设计师的原始设计意图。

solidedge仿真定义
Solid Edge仿真是Solid Edge CAD软件的一部分，它提供了一种强大的工具，用于对产品设计进行虚拟测试和验证。

Solid Edge仿真允许工程师在设计阶段就能够评估产品的性能和行为，从而在产品进入实际制造之前发现和解决潜在的问题。

Solid Edge仿真主要包括以下几个方面的定义：
1. 结构分析，Solid Edge仿真可以进行结构分析，评估零件和装配体的受力情况，包括静态和动态负载下的应力、变形、振动等。

这有助于工程师了解产品在使用过程中的强度和稳定性，提前发现可能存在的结构问题。

2. 热分析，Solid Edge仿真还可以进行热分析，评估零件和装配体在热载荷下的温度分布、热应力等情况。

这对于需要考虑温度影响的产品设计非常重要，比如电子设备、发动机零件等。

3. 流体分析，Solid Edge仿真还可以进行流体分析，评估液体或气体在零件或装配体中的流动情况，包括压力分布、速度分布等。

这对于涉及液压、涡流、空气动力学等方面的产品设计非常有用。

4. 运动分析，Solid Edge仿真还可以进行运动分析，评估装配体中零件的运动情况，包括受力零件的位移、速度、加速度等。

这对于机械装置、传动系统等产品设计具有重要意义。

总的来说，Solid Edge仿真通过对产品的结构、热、流体和运动等方面进行虚拟测试和验证，帮助工程师更好地理解产品的行为特性，提前发现和解决潜在问题，从而提高产品的质量和性能。

这些定义涵盖了Solid Edge仿真的主要功能和应用范围，希望能够对你有所帮助。

Solid Edge介绍纯Windows的CAD系统SOLIDEDGE是真正的原创Windows软件。

它不是将工作站软件生硬地搬到Windows，而是充分利用了Windows基于组件对象模型（COM）的先进技术重写代码，这就使得习惯使用Windows软件的用户倍感亲切。

SOLIDEDGE调动全部Windows的功能，提高设计工程效率，缩短学习时间，减少培训费用和对系统的管理。

SOLIDEDGE与MicrosoftOffice兼容，与WindowsOLE技术兼容，这使得设计师们使用CAD系统时，能够进行Windows下的字处理、电子报表、数据库、演示和电子邮件包等，也能与其它OLE兼容系统集成。

友好的用户界面SOLIDEDGE采用一种称为SmartRibbon的界面技术，用户只要按下一个命令按钮，就会在SmartRibbon上看到该命令的具体内容和详细的步骤，同时在状态条上提示用户下一步该做什么。

即使是对计算机一无所知的用户，也能很快学会使用并熟练操作。

SOLIDEDGE带有一个制作精良的教程（Tutorial），引导用户从零开始，一步步进行学习。

用户通过该教程，不用培训也可以自行掌握基本的SOLIDEDGE技术。

可以说，SOLIDEDGE是一个彻底的"傻瓜型，三维CAD设计软件，适合于广大的设计人员使用。

二次开发因为SOLIDEDGE完全支持OLE2的标准并提供了自动化接口，用户可以使用开发语言，如VB或VC，在其之上进行二次开发，编写具有自己企业特点的应用程序。

参变数设计技术和特征技术SOLIDEDGE是基于参数和特征实体造型的新一代机械设计CAD系统。

它是为设计人员专门开发的、易于理解和操作的实体造型系统并完全执行设计工程师的意图。

专业设计人员完全可以利用参变数技术，完成几乎任何机械零件或装配件的造型，并且可以把SOLIDEDGE特征保存在特征库内供以后使用。

参变数的设计技术SOLIDEDGE通过绘制轮廓而生成实体。

1概述它支持至顶向下和至底向上的设计思想，其建模核心、钣金设计、大装配设计、产品制造信息管理、生产出图、价值链协同、内嵌的有限元分析和产品数据管理等功能遥遥领先于同类软件，是企业核心设计人员的最佳选择，已经成功应用于机械、电子、航空、汽车、仪器仪表、模具、造船、消费品等行业的大量客户。

同时系统还提供了从二维视图到三维实体的转换工具，您无需摒弃多年来二维制图的成果，借助Solid Edge就能迅速跃升到三维设计，这种质的飞跃让您体验到三维设计的巨大优越性。

2优势使用Solid Edge，您不仅能建立产品的三维模型，而且还能获得完成精确设计的知识。

工程助手能帮SolidEdge概念到产品助您快速评估各种设计方案，从而优化机器性能和可靠性；企业知识库能将所有经过验证的设计经验进行数字化保留，并快速应用到新产品中去；质量特性计算、设计参数监视器、运动分析、干涉检查和其他多种内置工具，帮助您捕捉和实现您的设计理念。

Solid Edge采用了STREAM/XP技术，将逻辑推理、设计几何特征捕捉和决策分析融入到产品设计的各个过程中。

基于工作流程的工具条独具匠心，不管您工作在那个阶段，它都能为您提供动态信息反馈，引导您达到目的。

各种命令的设计简洁清晰，使得操作过程自然流畅。

您无需牢记命令的细节，就能在动态工具条的引导下轻松设计而不会迷失方向。

同样是机械设计，STREAM/XP技术能减少鼠标和键盘操作达45%～57%，提高效率36%。

Solid Edge体现了技术领先和以客户需求为导向的产品策略，每年2次版本更新，持续不断的功能增强：继Solid Edge 16版新增的“Zero D”设计方法, 高级渲染包（Virtual Studio+）和增强的机械、设备、模具和消费品行业设计工具之后，即将发布的Solid Edge 17版又新增了直接建模，学员模式和免费浏览器，以及装配简化，及其他多项增强的功能，这些都使我们的用户能够轻松应对日益复杂的产品设计和设计流程，缩短设计周期，并推出不断创新的产品来满足客户的需要，获得市场竞争优势。

全面掌握SolidEdge二维绘图和三维建模技巧第一章：SolidEdge介绍SolidEdge是一款专业的机械设计软件，由西门子（Siemens）公司开发。

它具备强大的二维绘图和三维建模功能，广泛应用于各个行业的产品设计和工程制造。

SolidEdge的界面简洁，操作方便，学习曲线较低，是工程师们首选的设计软件之一。

第二章：SolidEdge二维绘图技巧1. 基本工具介绍：学习SolidEdge的二维绘图功能，需要掌握直线、圆弧、椭圆、多边形等基本绘图工具的使用方法，了解各个工具在绘图时的特点和应用场景。

2. 尺寸标注技巧：在绘图中，准确地标注尺寸是非常重要的。

SolidEdge提供了丰富的标注工具，如水平尺寸、垂直尺寸、角度尺寸等，工程师应该学会灵活运用这些工具进行尺寸的标注。

3. 图层管理：在二维绘图时，合理地使用图层可以方便地控制图形的可见性和编辑性。

学会使用SolidEdge的图层管理功能可以提升工作效率，同时便于后续图形的修改和调整。

第三章：SolidEdge三维建模技巧1. 创建基本几何体：SolidEdge支持在三维空间中创建各种基本几何体，如立方体、球体、圆柱体等。

工程师需要了解各个几何体的创建方法和参数调节方式，以便快速准确地创建所需的模型。

2. 特征建模：特征建模是SolidEdge的重要功能之一，通过它可以根据设计要求创建各种特殊形状的模型。

学会使用特征建模工具，如旋转、挤压、倒角等，可以更加灵活地进行模型的设计和修改。

3. 拉伸和剪切：通过拉伸工具可以将二维几何图形快速转换为三维模型，而剪切工具可以在模型上进行切割操作。

掌握拉伸和剪切的技巧，可以为后续模型细化和装配过程提供便利。

第四章：SolidEdge进阶技巧1. 装配设计：SolidEdge提供了丰富的装配设计功能，包括部件组合、约束关系、动态仿真等。

掌握这些装配设计技巧，可以快速准确地完成复杂产品的设计和分析。

2. 制图与文档输出：设计完成后，通过SolidEdge的制图和文档输出功能，可以生成各种图纸和报告，方便与团队成员和客户进行沟通和交流。

solidedge复制部件克隆部件定义专注于高质量、深度和广度兼具的中文文章的写手，我将按照您提供的主题“Solid Edge复制部件克隆部件定义”来撰写一篇有价值的文章。

在本文中，我将全面评估这个主题，并为您提供详细的分析和个人观点。

1. 简介Solidedge是一款功能强大的机械设计软件，被广泛应用于工程领域。

在Solidedge中，复制部件和克隆部件是常见且重要的功能。

复制部件通常用于创建与原始部件相同的副本，而克隆部件则更进一步，可以根据指定的规则和要求自动生成一系列类似的部件。

2. 复制部件的定义和使用复制部件功能可以方便地从一个现有部件创建副本，以便在设计中进行修正或修改，而不影响原始部件或设计。

在Solidedge中，复制部件可以通过菜单或快捷键进行操作。

用户可以选择不同的操作方式，包括完全复制、反转、对齐等，以满足特定的设计需求。

3. 克隆部件的定义和使用克隆部件功能是Solidedge中的一个高级特性，它允许用户根据指定的规则自动生成一系列类似的部件。

通过定义克隆部件的几何参数、约束条件和属性，用户可以快速生成大量的类似部件，提高设计效率。

克隆部件还可以自动更新，确保所有相关部件保持同步。

4. 深入理解复制部件和克隆部件的功能在理解复制部件和克隆部件的功能时，需要考虑以下几个方面：a. 深度理解设计需求：在使用复制部件和克隆部件之前，需要充分理解设计的整体需求和目标。

只有清楚地了解设计需求，才能选择适当的复制或克隆方式，确保符合设计要求。

b. 灵活运用不同的技术：Solidedge提供了多种复制和克隆技术，如几何复制、参数化复制和模式复制等。

在实际应用中，可以根据具体情况选择适合的技术，以实现最佳的设计效果。

c. 维护部件关联性：复制和克隆部件可能会导致部件之间的关联性丢失或不完整。

在使用复制和克隆功能时，需要注意保持部件之间的正确关联，以确保正确的组装和设计。

d. 自动更新和修正：由于克隆部件是通过定义规则和参数来自动生成的，因此在设计中进行任何更改时，需要确保相关的克隆部件自动更新。
