风华高科 01005贴片电容规格书

贴片电容的精度规格书容量与误差：实际电容量和标称电容量允许的最大偏差范围。

一般分为3级：I级±5%，II级±10%，III级±20%。

在有些情况下，还有0级，误差为±20%。

精密电容器的允许误差较小，而电解电容器的误差较大，它们采用不同的误差等级。

常用的电容器其精度等级和电阻器的表示方法相同。

用字母表示：D——005级——±0.5%；F——01级——±1%；G——02级——±2%；J——I级——±5%；K——II级——±10%；M——III级——±20%。

一、电容的型号命名：1） 各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C。

第二部分：用字母表示材料。

第三部分：用数字表示分类。

第四部分：用数字表示序号。

2） 电容的标志方法：（1） 直标法：用字母和数字把型号、规格直接标在外壳上。

（2） 文字符号法：用数字、文字符号有规律的组合来表示容量。

文字符号表示其电容量的单位：P、N、u、m、F等。

和电阻的表示方法相同。

标称允许偏差也和电阻的表示方法相同。

小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。

（3） 色标法：和电阻的表示方法相同，单位一般为pF。

小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：颜色 黑 棕 红 橙 黄 绿 蓝 紫 灰耐压 4V 6.3V 10V16V25V32V40V50V 63V（4） 进口电容器的标志方法：进口电容器一般有6项组成。

第一项：用字母表示类别：第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。

第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如下表所示：序号 字母 颜色 温度系数 允许偏差字母 颜色 温度系数 允许偏差1 A 金 +100 R 黄 -2202 B 灰 +30 S 绿 -3303 C 黑 0 T 蓝 -4704 G ±30 U 紫 -750V -10005 H 棕 -30、±606 J ±120 W -15007 K ±250 X -2200Y -33008 L 红 -80、±5009 M ±1000Z -470010 N ±2500SL +350~-100011 P 橙 -150 YN -800~-5800备注：温度系数的单位10e -6/℃；允许偏差是 % 。

贴片电容的材质规格贴片电容的材质规格贴片电容(MLCC)Multilayer Ceramic Capacitor常规贴片电容按材料分为COG(NPO)、X7R、Y5V，常见封装有0201、0402、0603、0805、1206、1210、1812、2010。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

上表可看出各个不同材料的温度特性一 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。

NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。

其典型的容量相对使用寿命的变化小于±0.1%。

NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。

NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。

二 X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器。

当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。

X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。

X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。

它的主要特点是在相同的体积下电容量可以做的比较大。

三 Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器。

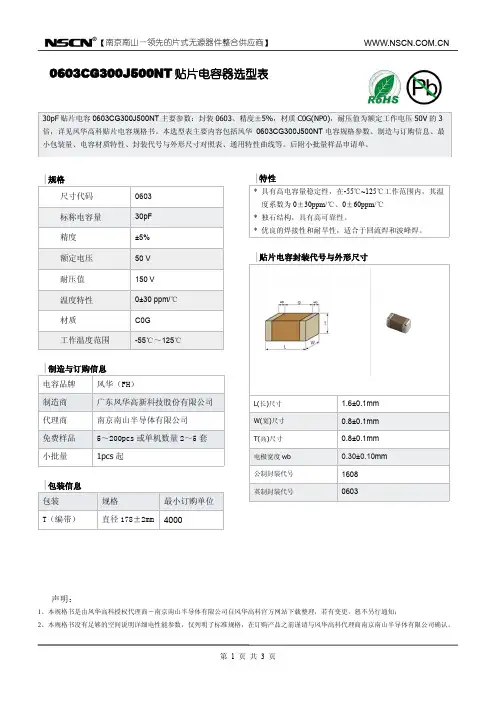

声明：1、本规格书是由风华高科授权代理商－南京南山半导体有限公司自风华高科官方网站下载整理，若有变更，恕不另行通知；2、本规格书没有足够的空间说明详细电性能参数，仅列明了标准规格，在订购产品之前谨请与风华高科代理商南京南山半导体有限公司确认。

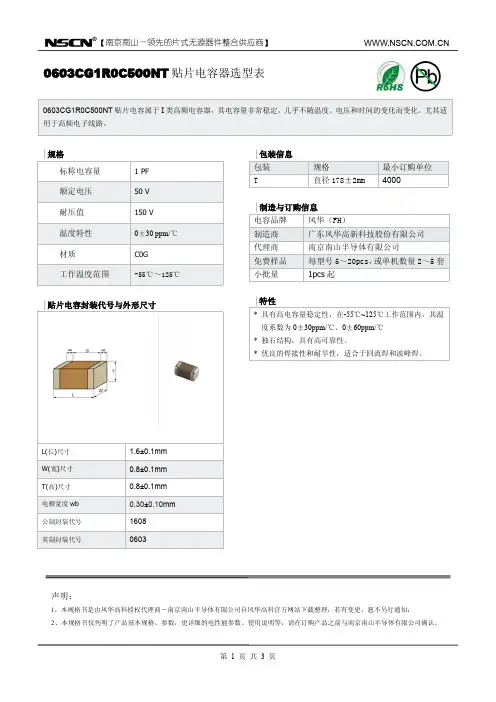

|特性*具有高电容量稳定性，在-55℃~125℃工作范围内，其温度系数为0±30ppm/℃、0±60ppm/℃*独石结构，具有高可靠性。

*优良的焊接性和耐旱性，适合于回流焊和波峰焊。

|贴片电容封装代号与外形尺寸L(长)尺寸 1.6±0.1mm W(宽)尺寸0.8±0.1mm T(高)尺寸0.8±0.1mm 电极宽度wb 0.30±0.10mm 公制封装代号1608英制封装代号0603|通用型贴片电容特性曲线※贴片电容交流特性图※C0G贴片电容温度系数图※X7R贴片电容温度系数图※Y5V贴片电容温度系数图※Z5U贴片电容温度系数图※贴片电容偏压特性图※贴片电容器老化特性图贴片电感样品申请单南山联系资料总机：技术支持：客服：传真：电邮：客户基本资料公司名称网址：联系方式电话：传真：□生产型企业□贸易商收货地址生产产品姓名：职务：□技术□采购□其他联络人电话：手机：电邮：样品明细资料元器件名称型号及封装单机用量申请数量备注预计生产情况预计小批量生产日期：规模生产日期：样品申请日期：样品申请流程1、请详细、全面、真实填写上列各项。

表格不够填写，可自行复制。

Service@2、请以附件的形式将该文档通过E-mail发送，并请将此单打印盖章后，电邮至：：。

3、公司将根据客户所填信息并综合相关情况，由样品小组负责确定该样品申请单是否执行及如何执行。

4、收到样品申请单并经审核通过后，南京库有现货2个工作日内发出；如需订货，交期3-4周，非常规品顺延1-2周。

5、样品免费，运费到付(一般选择顺丰快递)；样品数量：单个型号5～20pcs，或根据BOM表清单按2～5套提供。

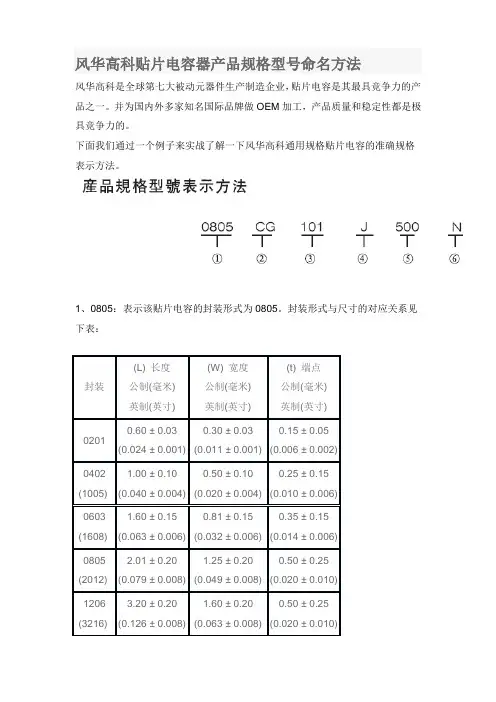

风华高科贴片电容器产品规格型号命名方法风华高科是全球第七大被动元器件生产制造企业，贴片电容是其最具竞争力的产品之一。

并为国内外多家知名国际品牌做OEM加工，产品质量和稳定性都是极具竞争力的。

下面我们通过一个例子来实战了解一下风华高科通用规格贴片电容的准确规格表示方法。

1、0805：表示该贴片电容的封装形式为0805。

封装形式与尺寸的对应关系见下表：2、CG 表示该电容的材质为C0G（注意中间的的数字零，不是字母o，很多人都读错了）材质。

贴片电容常用材质有NPO、X7R、Y5V、Z5U，其中主要最常用的是前三种。

风华高科贴片电容分别用以下字母代替：CG 代表C0G材质B 代表X7R材质F 代表Y5V材质E 代表Z5U材质3、100 代表标称电容量是10pf。

说明：贴片电容的容量用三位数表示法表示，单位是PF。

前两个数字代表有效数字，第三个数字代表的是前两位有效数字后面跟的零的个数。

例如：103 代表10后面有3个零即：10000 pf102 代表10后面有2个零即：1000 PF101=100 PF4、J表示该型电容器的电容量的精度范围是±5%。

如果是K则表示精度范围是±10% ；M表示±20%。

容量与误差：实际电容量和标称电容量允许的最大偏差范围。

一般分为3级：I级±5%，II级±10%，III级±20%。

在有些情况下，还有0级，误差为±20%。

精密电容器的允许误差较小，而电解电容器的误差较大，它们采用不同的误差等级。

常用的电容器其精度等级和电阻器的表示方法相同。

用字母表示：D——005级——±0.5%；F——01级——±1%；G——02级——±2%；J——I级——±5%；K——II级——±10%；M——III级——±20%。

5、500表示工作电压为50V电压采用三位数表示法。

01005标准尺寸01005标准尺寸是指电子元件的尺寸标准，它在电子制造业中具有重要的意义。

在电子元件的制造和应用过程中，尺寸的标准化可以提高生产效率，降低成本，提高产品质量，促进产品的互换性和通用性。

因此，了解和掌握01005标准尺寸对于电子制造业来说至关重要。

01005标准尺寸是指电子元件的尺寸规格，其中的“01005”代表了元件的尺寸。

在实际应用中，01005尺寸通常指的是贴片电阻和贴片电容的尺寸标准。

01005尺寸的规格为0.4mm×0.2mm，是目前最小的封装尺寸之一。

由于01005尺寸的小巧特性，可以在有限的空间内实现更高的元件密度，因此在一些对空间要求较高的电子产品中得到了广泛的应用。

01005标准尺寸的采用，可以使得电子产品在整体尺寸上更加紧凑，同时也能够提高电路板的布局灵活性。

在一些小型化、轻量化的电子产品中，01005标准尺寸的元件可以更好地满足产品设计的要求。

同时，01005尺寸的元件还可以有效地降低电路板的热阻，提高电路板的散热性能，对于一些对散热要求较高的电子产品来说具有重要意义。

除此之外，01005标准尺寸的元件在一些特殊环境下也具有独特的优势。

例如在航空航天、医疗器械、汽车电子等领域，对于产品的重量和体积都有着严格的要求，01005尺寸的元件可以更好地满足这些特殊领域的需求。

总的来说，01005标准尺寸的元件在电子制造业中具有重要的应用意义。

它不仅可以提高产品的性能和可靠性，还可以满足电子产品在小型化、轻量化、高密度集成等方面的需求。

因此，对于电子制造企业和电子工程师来说，深入了解和应用01005标准尺寸的元件，将有助于提升产品竞争力，促进电子技术的进步和发展。

01005标准尺寸的普及和应用，也需要相关行业的标准和规范的支持。

只有通过标准化的尺寸规格，才能够更好地推动电子制造业的发展，促进行业的健康发展。

希望未来能够有更多的标准尺寸可以满足不同领域的需求，推动电子制造业的创新和发展。

贴片电容的材质规格贴片电容的材质规格贴片电容(MLCC)Multilayer Ceramic Capacitor常规贴片电容按材料分为COG(NPO)、X7R、Y5V，常见封装有0201、0402、0603、0805、1206、1210、1812、2010。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

上表可看出各个不同材料的温度特性一 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。

NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。

其典型的容量相对使用寿命的变化小于±0.1%。

NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。

NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。

二 X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器。

当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。

X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。

X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。

它的主要特点是在相同的体积下电容量可以做的比较大。

三 Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器。

产品规格表示方式Product Part Number Expression1Product Type、产品类型CC11F 253NPO 415A 63307J 8S 9P 102Voltage Code、电压代码代码Code 额定电压Rated VoltageY 400VACF50V G100V A200V K250V L500V N1KV M2KVP3KV Q4KV 3Diameter Coefficient、片径直径代码直径Code Diameter(mm)65.5-6.4…………109.5-10.41211.5-12.4…………4(EIA )、温度特性见温度系数及代码：Temperature Characteristics (Please to see temperature coefficient and EIA code):5Lead style、引线形式代号symbol12345679W 11风华高科X250VAC54.5-5.4产品类型Product Type类型代号Typ e cod eLow voltage temperature compensation capacitor High voltage temperature compensation capacitorLow voltage high dielectric constant disk ceramic capacitor High voltage high dielectric constant disk ceramic capacitor Semiconductor disk ceramic capacitor Alternating current disk ceramic capacitor低压温度补偿型高压温度补偿型低压高介电常数型高压高介电常数型半导体型电容器交流电容器CC1CC81CT1CT81CS1CT7引线形式直脚长式直脚长式()编带直脚型(b式)编带小内弯型(a式)编带大内弯型(a式)特殊直脚S 外单弯(w式)前后翘lead Style(18-28mm)b Straight lon g lead (18~28m )b Style (16-20mm)b Straight long le ad (16~20mm)b Style straight short lead(cut the feet)Tape straight lead (b Style)Tape sm all inside kink (a Style)Tape large inside kink (a Sty le)()Special Straight lead (S)Outside kink(w Style)vertical kink lead短脚切脚6Lead Spacing、脚距7Standard capacitance、标称容量1R04R7100560821102-----注：标称容量以为单位，用位数字表示。
