接近开关的种类范文开关是用来控制电路通断的一种电气设备，广泛应用于各种电气设备和系统中。

根据不同的分类标准，开关可以分为多种类型。

下面将介绍一些常见的接近开关的种类并简要介绍其原理和应用。

1. 机械式接近开关（Mechanical Proximity Switch）机械式接近开关是一种基于机械原理的开关，通常由移动活动件和固定开关件组成。

当移动活动件靠近或离开固定开关件时，开关状态发生改变。

常见的机械式接近开关有限位开关、浮子开关等。

-限位开关：由活动杆、弹簧和触点组成，应用于控制机械设备位置、速度等参数。

-浮子开关：利用浮子的浮沉来控制开关动作，主要应用于液位控制系统中。

2. 光电式接近开关（Photoelectric Proximity Switch）光电式接近开关是一种利用光的原理进行感应的开关。

常见的光电式接近开关有光电开关、红外开关等。

-光电开关：通过光电二极管和光敏电阻等光电元器件实现光的辐射和感应，广泛应用于自动控制和安全保护系统。

-红外开关：利用红外线的辐射和接收来感应物体的接近，可应用于人体感应开关、安防系统等。

3. 磁电式接近开关（Magnetic Proximity Switch）磁电式接近开关是利用磁场的变化来感应物体的接近，主要包括磁敏开关、霍尔开关等。

-磁敏开关：由磁敏电阻和磁场产生器组成，当感应物体接近或离开时，磁敏电阻的电阻值发生变化，从而控制开关状态。

-霍尔开关：利用霍尔元件对磁场的敏感性，当物体靠近时，磁场的变化将引起霍尔元件的反应，从而控制开关状态。

4. 容电式接近开关（Capacitive Proximity Switch）容电式接近开关是利用电容的变化来感应物体的接近。

与触电开关不同的是，容电式接近开关无需物体直接触摸，只需物体靠近感应区域即可。

广泛应用于非金属物体的检测、物体计数等领域。

5. 超声波接近开关（Ultrasonic Proximity Switch）超声波接近开关利用超声波传感器来感应物体的接近。

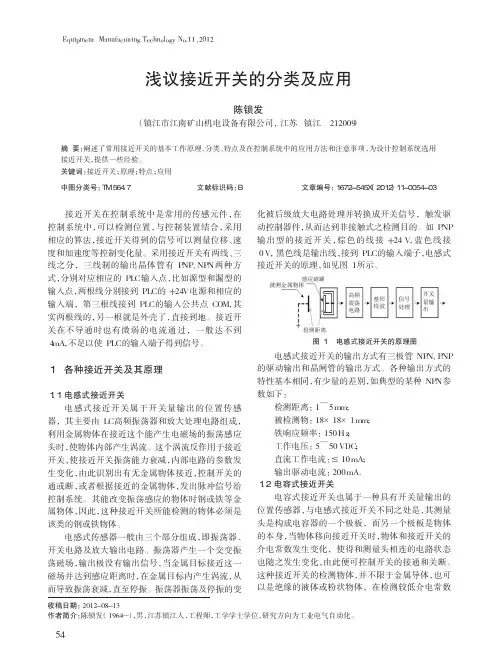

一、电感式接近开关：只能检测金属物体1.工作原理电感式接近开关属于一种有开关量输出的位置传感器，它由L C高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。

这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。

这种接近开关所能检测的物体必须是金属物体。

2.工作流程方框图术语解释1.检测距离:动作距离是指检测体按一定方式移动时，从基准位置（接近开关的感应表面）到开关动作时测得的基准位置到检测面的空间距离。

额定动作距离指接近开关动作距离的标称值。

2.设定距离：接近开关在实际工作中整定的距离，一般为额定动作距离的0.8倍。

3.回差值:动作距离及复位距离之间的绝对值。

4.标准检测体：可使接近开关作比较的金属检测体。

本厂所采用的检测体为正方形的A3钢，厚度为1m m，所采用的边长是接近开关检测面的 2.5倍。

5.输出状态：分常开和常闭。

当无检测物体时，常开型的接近开关所接通的负载，由于接近开关内部的输出晶体管的截止而不工作，当检测到物体时，晶体管导通，负载得电工作。

6.检测方式：分埋入式和非埋入式。

埋入式的接近开关在安装上为齐平安装型，可及安装的金属物件形成同一表面，非埋入式的接近开关则需把感应头露出，以达到其长检测距离的目的。

7.响应频率f：按规定的1秒的时间间隔内，接近开关动作循环的次数。

响应时间t：接近开关检测到物体时间到接近开关出现电平状态翻转的时间之差。

可用公式换算t=1/f以NPN型输出的接近开关为例8.导通压降：既接近开关在导通状态时，开关内输出晶体管上的电压降。

9.输出形式：分n p n二线，n p n三线，n p n四线，p n p二线，p n p 三线，p n p四线，D C二线，A C二线，A C五线（自带继电器）等几种常用的形式输出。

注意事项1：当检测物体为非金属时，检测距离要减小，另外很薄的镀膜层也是检测不到的。

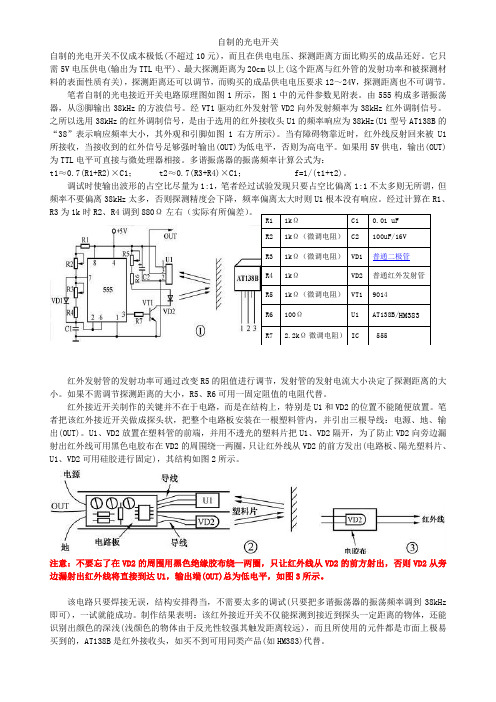

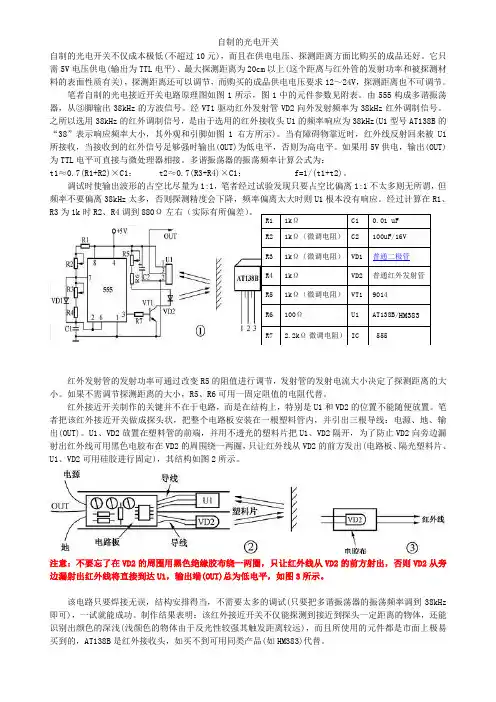

自制的光电开关不仅成本极低(不超过10元)，而且在供电电压、探测距离方面比购买的成品还好。

它只需5V电压供电(输出为TTL电平)、最大探测距离为20cm以上(这个距离与红外管的发射功率和被探测材料的表面性质有关)，探测距离还可以调节，而购买的成品供电电压要求12～24V，探测距离也不可调节。

笔者自制的光电接近开关电路原理图如图1所示，图1中的元件参数见附表。

由555构成多谐振荡器，从③脚输出38kHz的方波信号。

经VT1驱动红外发射管VD2向外发射频率为38kHz红外调制信号。

之所以选用38kHz的红外调制信号，是由于选用的红外接收头U1的频率响应为38kHz(U1型号AT138B的“38”表示响应频率大小，其外观和引脚如图1右方所示)。

当有障碍物靠近时，红外线反射回来被U1所接收，当接收到的红外信号足够强时输出(OUT)为低电平，否则为高电平。

如果用5V供电，输出(OUT)为TTL电平可直接与微处理器相接。

多谐振荡器的振荡频率计算公式为：t1≈0.7(R1+R2)×C1；t2≈0.7(R3+R4)×C1； f=1/(t1+t2)。

调试时使输出波形的占空比尽量为1:1，笔者经过试验发现只要占空比偏离1:1不太多则无所谓，但频率不要偏离38kHz太多，否则探测精度会下降，频率偏离太大时则U1根本没有响应。

经过计算在R1、R3为1k时R2、R4调到880Ω左右（实际有所偏差）。

R1 1kΩC1 0.01 uFR2 1kΩ（微调电阻）C2 100uF/16VR3 1kΩ（微调电阻）VD1 普通二极管R4 1kΩVD2 普通红外发射管R5 1kΩ（微调电阻）VT1 9014R6 100ΩU1 AT138B/HM383R7 2.2kΩ微调电阻）IC 555红外发射管的发射功率可通过改变R5的阻值进行调节，发射管的发射电流大小决定了探测距离的大小。

如果不需调节探测距离的大小，R5、R6可用一固定阻值的电阻代替。

红外接近传感器的工作原理
红外接近传感器的工作原理
红外接近传感器是一种应用广泛的传感器，可以感知物体的距离。

红外接近传
感器属于一种无接触测距传感器，其主要功能是通过探测物体是否存在，以及物体到传感器的距离，来进行控制和安全检测等应用。

红外接近传感器的工作原理是，通过发射激光或发送红外信号，当外界事物出
现在预设距离范围内时，信号反射回传感器，传感器再捕获反射信号，自动进行控制操作。

传感器的发射端称为发射点，反射回来的信号称为反射点，两者之间的位置距离就是感测距离，它就是传感器检测物体到传感器之间距离的有效信号。

此外，红外传感器还可以实现安全检测功能，当检测外界物体与传感器之间的距离超过预设值时，发出报警信号，防止可能的危险状况的发生。

综上所述，红外接近传感器的工作原理是通过发射红外或激光光束来检测物体
到传感器之间的距离，准确预测物体的存在，并防止可能的危险状况的发生。

红外接近传感器具有精确、安全、运行成本低等优点，已被广泛应用于自动化控制、照明系统、安防系统等方面。

常见接近开关的分类及特点总结在工业生产和生活中，我们经常会用到接近开关，利用其来感知物体的靠近或远离，控制机器的启停和自动化控制等功能。

根据其结构和工作原理，常见的接近开关可以分为以下几类。

一、机械接近开关机械接近开关的工作原理是利用机械受力原理来实现开关的闭合和断开，一般分为微型开关和限位开关两种。

微型开关适用于电路中控制小电器的位置检测，而限位开关多用于机械装置上，感知运动角度、位置等，用于控制相关液压、气动、机械等功能。

二、电容式接近开关电容式接近开关是一种利用测量物体靠近后产生的电容变化来进行检测的开关。

不接触物体，只要物体在电容感应范围内，开关就能发现，并输出信号，适用于小型装置和需要长时间使用的环境。

三、磁感应式接近开关磁感应式接近开关是一种利用磁性物质与外磁场交互，检测物体是否靠近或远离的开关。

其特点是稳定性好、精度高、由于不接触物体而免受磨损，应用范围广泛，可用于检测金属或磁性物质。

四、红外线接近开关红外线接近开关使用有红外线的光电部件或红外线发射与接收的原理进行检测。

物体接近后挡住光线遮挡，从而检测物体的存在状态，并实现开关的闭合。

红外线接近开关的特点是非接触式检测、精度高、可靠性好，常用于防撞保护等领域。

五、超声波接近开关超声波接近开关是一种利用超声波测试物体位置和距离的开关。

其测量距离通常为1-10米，适用于环境噪声大的场所。

其工作原理是将超声波向物体发送，当人体或物组存在时，超声波会反射回来，并通过接收器、滤波器等部件进行处理。

六、霍尔效应接近开关霍尔效应接近开关是一种利用霍尔效应进行检测的开关。

在磁场中，开关的通道内放置一个霍尔元件，当被测试物体的磁场靠近并作用于霍尔元件时，开关的通路将被打开或关闭。

其特点为工作精度高、可靠性好、适用范围广，常用于钢铁、矿山和化工等领域的工业自动控制。

总结以上就是常见的接近开关分类及特点的总结。

不同的接近开关有不同的结构和工作原理，适用于不同的场合和领域。

/接近开关使用说明书■ 接近开关● 感谢您对本公司产品的依赖，当您使用我公司产品时，请务必参阅本说明，以免因操作失误而造成不必要的损失。

●用途：适用于机床限位、检测、计数、测速、液面、自动线作定位发讯号等多种控制。

广泛应用于机械、矿山、冶金、塑料、纺织、烟草、电力、铁路、军工等部门。

● 产品型号 。

互换于本公司型号 。

接线图如图 。

■ 接线方式图1.PNP常开型（常闭） 4.NPN常开型（常闭）7.直流二线常开型（常闭）2.交流二线常开（常闭） 5.交流四线一开一闭8.交流二线常开常闭3.PNP常开+常闭型 6.NPN常开+常闭型9.交流五线触点输出■ 动作距离（Sa）设定● 开关的动作距离请设定在80％标准动作距离（Sn）内，以免开关工作受温度、电压等影响。

● 当检测其他金属时，开关有不同的动作距离（图1）● 当开关用作测量动作频率或其调整场合，请将开关的动作距离设定在1/2标准动作距离外，开关在此位置可获得最大的动作频率。

●电容式接近开关的动作距离设定，请参阅电容式接近开关的使用说明。

检测距离(mm)标准检测体 图2检测体大小对检测距离的影响■ 开关使用注意事项：● 直流电源必须使用绝缘变压器，请勿使用自耦变压器：● 严禁通电接线，严格按接线图上色标接线。

● 若有电路线，动力线通过天关引线附近时，为防止开关误动作和损坏，请使用金属管配线。

×错误接线 √正确接线● 交流接近开关一般不宜并联或串联使用。

建议改用继电器串，并联使用。

● 交流型开关，必须经过负载接电源，若直接将开关接电源会损坏开关。

×错误接线√正确接线● 接近开关的引线长度请在200米以下，以免电压降过大。

■ 电容式接近开关的使用说明● 电容式接近开关不仅能检测金属，而且能检测塑料、玻璃、水、油等物质，因各种检测的导电率和介电常数、吸水率、体积的不同故相应检测距离也不同，对于接地的金属可获得最大的检测距离。

■ 不同检测体和检测距离检测距离检测体(Sn为约定动作距离）● 电容式接近开关不宜安装在高频电场附近，如高频焊机、超声波发生器等，以免发生误动作。
