SJM12A3-10J-KS 磁性接近开关-说明书

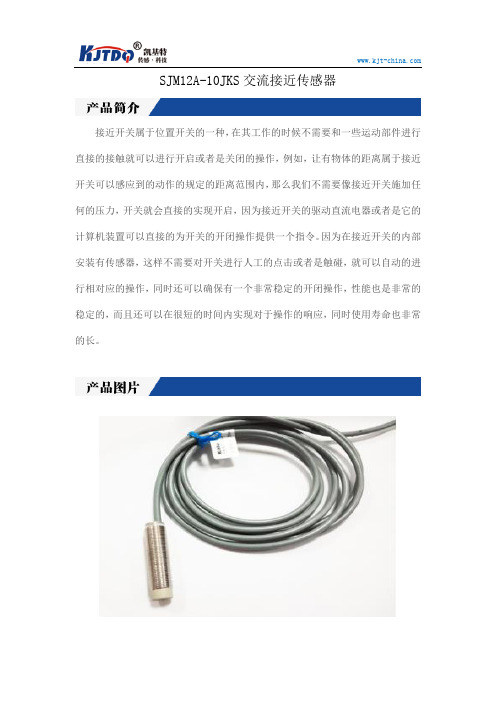

SJM12A-10JKS交流接近传感器
接近开关属于位置开关的一种，在其工作的时候不需要和一些运动部件进行直接的接触就可以进行开启或者是关闭的操作，例如，让有物体的距离属于接近开关可以感应到的动作的规定的距离范围内，那么我们不需要像接近开关施加任何的压力，开关就会直接的实现开启，因为接近开关的驱动直流电器或者是它的计算机装置可以直接的为开关的开闭操作提供一个指令。

因为在接近开关的内部安装有传感器，这样不需要对开关进行人工的点击或者是触碰，就可以自动的进行相对应的操作，同时还可以确保有一个非常稳定的开闭操作，性能也是非常的稳定的，而且还可以在很短的时间内实现对于操作的响应，同时使用寿命也非常的长。

产品图片 Photo 输出方式I / O mode
直流两线常开 直流两线常闭 直流三线NPN 常开 直流三线NPN 常闭 直流三线PNP 常开 直流三线PNP 常闭
交流两线常开 交流两线常闭
电气接线图 Connection diagram 规格参数 Specification
安装方式 埋入式
尺寸规格
M12 电源电压 10..36VDC
涟波 <10% 空载电流
<10mA
最大负载电流 100mA 120mA
电压降 <1.5V
<6V 迟滞
<15%（Sr ） 开关频率 800Hz
500Hz
防护等级 IP67 过载保护电流
150mA 感应面材质
PTFE （特氟龙）
本文内容来源南京凯基特官网。

霍尔接近开关使用说明书霍尔接近开关使用说明书。

大家都知道，接近开关就是利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，现在流行一种霍尔接近开关，它的原理就是当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体控制开关的通或断。

今天南京凯基特就来给大家介绍一下霍尔接近开关使用说明书。

霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。

霍尔开关可应用于接近开关，压力开关，里程表等，作为一种新型的电器配件。

霍尔式接近开关的工作原理当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。

两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦磁力Lorrentz）的磁感应强度，d是薄片的厚度。

由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。

霍尔效应原理图霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。

霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。

输出端一般采用晶体管输出，和接近开关类似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输出之分。

它的主要特性参数有以下几类。

（1）输入电阻霍尔传感器元件两激励电流端的直流电阻称为输入电阻。

它的数值从几欧到儿百欧，视不同型号的元件而定。

温度升高，输入电阻变小，从而使输入电流变大，最终引起霍尔传感器电势变化。

为了减少这种影响，最好采用恒流源作为激励源。

接近开关（无接触开关）使用说明书一、集成化接近开关是我厂根据国外技术，引进法国汤姆逊元件制造的新型集成接近开关。

产品品种规格齐全，外型结构多样，电压范围宽，重复精度高，频率响应快，抗干扰性强，使用寿命厂。

开关内腔充以树脂其全封闭，具有耐振动、耐腐蚀、防水、放油等特点。

接近开关型号及含义Proximity switch model and definition二、开关使用注意事项：使用环境温度：使用温度：-25-+70℃；储藏温度：-45-+80℃；湿度：<90%。

1、直流型开关必须用直流稳定压电源，并确保稳压电源波纹Vpp ≤10%，绝缘变压器的次级交流电源经全波整流后，用电解电容滤波（一般为470-1000uF)后的直流电源，最用用直流稳压器供电。

（特别注意：未经电容滤波不能使用）。

2、两线制开关必须先进负载再接至电源，若直接连接电源会使开关损坏。

3、开关不得超过额定技术参数使用。

4、严禁通电接线，严格按接线图上色标接线。

考虑到使用环境的影响，调整开关感应面与检测体之间的距离，一般取额定动作距离Se 的80%。

5、若有高压线和动力线通过接线开关电线附近时，为防止开关受感应误动作或损坏，请用单独金属管屏蔽。

6、直流型开关使用电感性负载时，若系统有较大干扰脉冲时，请在开关断接干扰脉冲抑制器件。

7、两线制开关一般不宜并联或串联使用，建议改用继电器串，并联使用。

8、不同材质的金属检测体对动作距离的影响：9、电容式接近开关动作距离可通过灵敏度微调电位器进行调节（切记在距离最大临界状态下使用）。

10、安求11、霍尔传感器（开关）注意磁钢（引铁石）极性S 极或N 极材料铁（A3) 不锈钢 黄铜 铅 铜 动作距离 100% 50% 40% 30% 30%8、电压输出型NPN.NO/NC。

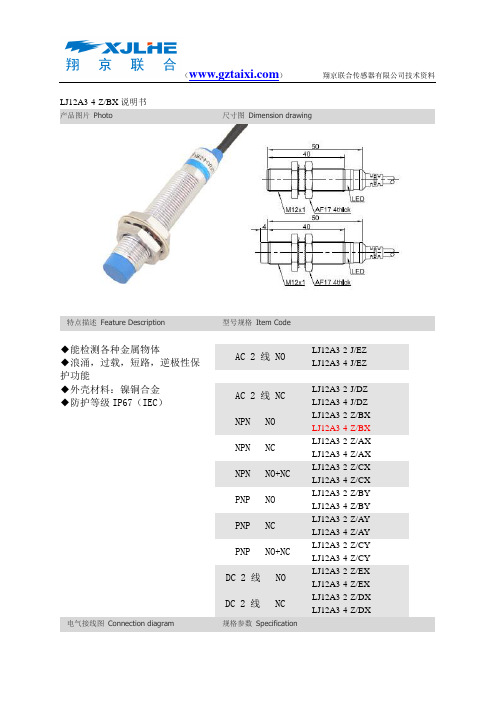

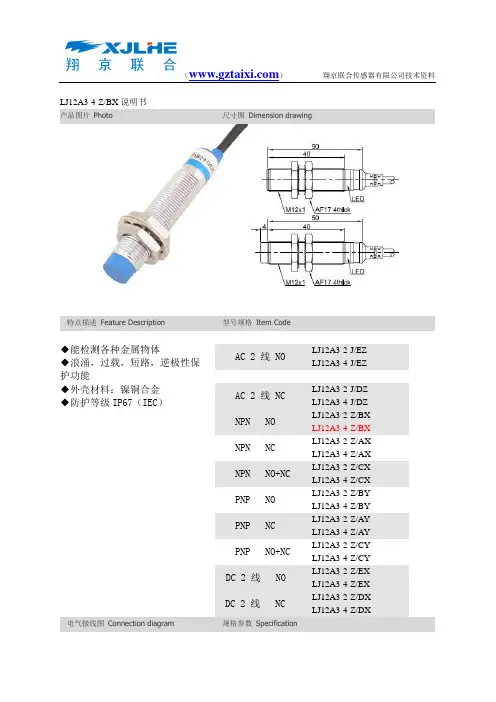

LJ12A3-4-Z/BX 说明书产品图片 Photo尺寸图 Dimension drawing特点描述 Feature Description型号规格 Item Code◆能检测各种金属物体◆浪涌，过载，短路，逆极性保护功能◆外壳材料：镍铜合金 ◆防护等级IP67（IEC ）AC 2 线 NO LJ12A3-2-J/EZ LJ12A3-4-J/EZAC 2 线 NCLJ12A3-2-J/DZLJ12A3-4-J/DZ NPN NO LJ12A3-2-Z/BX LJ12A3-4-Z/BX NPN NC LJ12A3-2-Z/AX LJ12A3-4-Z/AX NPN NO+NC LJ12A3-2-Z/CX LJ12A3-4-Z/CX PNP NO LJ12A3-2-Z/BY LJ12A3-4-Z/BY PNP NC LJ12A3-2-Z/AY LJ12A3-4-Z/AY PNP NO+NC LJ12A3-2-Z/CY LJ12A3-4-Z/CY DC 2 线 NO LJ12A3-2-Z/EX LJ12A3-4-Z/EX DC 2 线 NCLJ12A3-2-Z/DX LJ12A3-4-Z/DX电气接线图 Connection diagram 规格参数 Specification安装方式埋入式非埋入式检测距离2mm 4mm电源电压10…30VDC 90-250VAC外形规格M12*50 M12*54螺纹规格M12*1*40输出方式NPN/PNP NO/NC开关点偏移≤±10%回差范围1…20%重复精度≤3%负荷电流≤200mA残留电压≤2.5V消耗电流≤10mA保护回路浪涌,过载,短路,逆极性保护输出指黄色LED示环境温度-25…70℃环境湿度35-95%开关频率埋入式：1500 Hz 非埋入式：1000 Hz防护等级IP67外壳材料镍铜合金接线方式2米PVC电缆。

/接近开关使用说明书■ 接近开关● 感谢您对本公司产品的依赖，当您使用我公司产品时，请务必参阅本说明，以免因操作失误而造成不必要的损失。

●用途：适用于机床限位、检测、计数、测速、液面、自动线作定位发讯号等多种控制。

广泛应用于机械、矿山、冶金、塑料、纺织、烟草、电力、铁路、军工等部门。

● 产品型号 。

互换于本公司型号 。

接线图如图 。

■ 接线方式图1.PNP常开型（常闭） 4.NPN常开型（常闭）7.直流二线常开型（常闭）2.交流二线常开（常闭） 5.交流四线一开一闭8.交流二线常开常闭3.PNP常开+常闭型 6.NPN常开+常闭型9.交流五线触点输出■ 动作距离（Sa）设定● 开关的动作距离请设定在80％标准动作距离（Sn）内，以免开关工作受温度、电压等影响。

● 当检测其他金属时，开关有不同的动作距离（图1）● 当开关用作测量动作频率或其调整场合，请将开关的动作距离设定在1/2标准动作距离外，开关在此位置可获得最大的动作频率。

●电容式接近开关的动作距离设定，请参阅电容式接近开关的使用说明。

检测距离(mm)标准检测体 图2检测体大小对检测距离的影响■ 开关使用注意事项：● 直流电源必须使用绝缘变压器，请勿使用自耦变压器：● 严禁通电接线，严格按接线图上色标接线。

● 若有电路线，动力线通过天关引线附近时，为防止开关误动作和损坏，请使用金属管配线。

×错误接线 √正确接线● 交流接近开关一般不宜并联或串联使用。

建议改用继电器串，并联使用。

● 交流型开关，必须经过负载接电源，若直接将开关接电源会损坏开关。

×错误接线√正确接线● 接近开关的引线长度请在200米以下，以免电压降过大。

■ 电容式接近开关的使用说明● 电容式接近开关不仅能检测金属，而且能检测塑料、玻璃、水、油等物质，因各种检测的导电率和介电常数、吸水率、体积的不同故相应检测距离也不同，对于接地的金属可获得最大的检测距离。

■ 不同检测体和检测距离检测距离检测体(Sn为约定动作距离）● 电容式接近开关不宜安装在高频电场附近，如高频焊机、超声波发生器等，以免发生误动作。

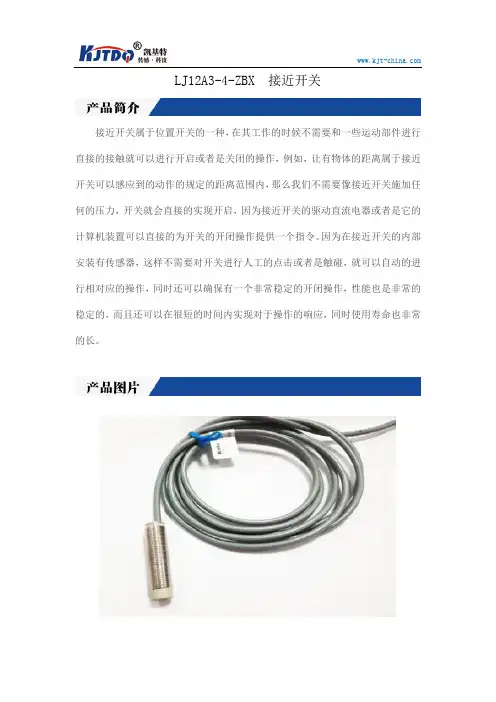

LJ12A3-4-ZBX 接近开关
接近开关属于位置开关的一种，在其工作的时候不需要和一些运动部件进行直接的接触就可以进行开启或者是关闭的操作，例如，让有物体的距离属于接近开关可以感应到的动作的规定的距离范围内，那么我们不需要像接近开关施加任何的压力，开关就会直接的实现开启，因为接近开关的驱动直流电器或者是它的计算机装置可以直接的为开关的开闭操作提供一个指令。

因为在接近开关的内部安装有传感器，这样不需要对开关进行人工的点击或者是触碰，就可以自动的进行相对应的操作，同时还可以确保有一个非常稳定的开闭操作，性能也是非常的稳定的，而且还可以在很短的时间内实现对于操作的响应，同时使用寿命也非常的长。

产品图片 Photo 输出方式I / O mode 产品名称/型号 LJ12A3-4-ZBX 接近开关
直流两线常开 直流两线常闭 直流三线NPN 常开 直流三线NPN 常闭 直流三线PNP 常开 直流三线PNP 常闭
交流两线常开
交流两线常闭
电气接线图 Connection diagram
规格参数 Specification
安装方式
埋入式/非埋入式；插件式/
引线式 测距 2；4；6；8；10（mm ）
尺寸规格
M12
电源电压 10..36VDC
涟波 <10% 空载电流
<10mA
最大负载电流 100mA 120mA
电压降 <1.5V
<6V
迟滞
<15%（Sr ） 开关频率 800Hz
500Hz
防护等级 IP67 过载保护电流
150mA 感应面材质
PTFE （特氟龙）
本文内容来源南京凯基特官网。

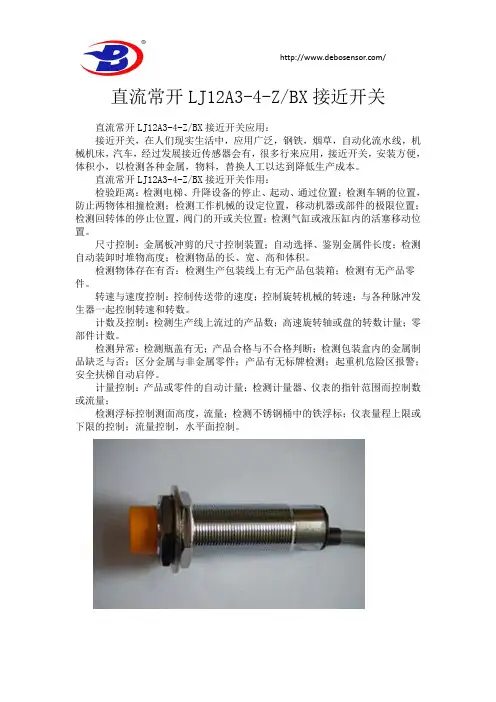

/ 直流常开LJ12A3-4-Z/BX接近开关
直流常开LJ12A3-4-Z/BX接近开关应用：
接近开关，在人们现实生活中，应用广泛，钢铁，烟草，自动化流水线，机械机床，汽车，经过发展接近传感器会有，很多行来应用，接近开关，安装方便，体积小，以检测各种金属，物料，替换人工以达到降低生产成本。

直流常开LJ12A3-4-Z/BX接近开关作用：
检验距离：检测电梯、升降设备的停止、起动、通过位置；检测车辆的位置，防止两物体相撞检测；检测工作机械的设定位置，移动机器或部件的极限位置；检测回转体的停止位置，阀门的开或关位置；检测气缸或液压缸内的活塞移动位置。

尺寸控制：金属板冲剪的尺寸控制装置；自动选择、鉴别金属件长度；检测自动装卸时堆物高度；检测物品的长、宽、高和体积。

检测物体存在有否：检测生产包装线上有无产品包装箱；检测有无产品零件。

转速与速度控制：控制传送带的速度；控制旋转机械的转速；与各种脉冲发生器一起控制转速和转数。

计数及控制：检测生产线上流过的产品数；高速旋转轴或盘的转数计量；零部件计数。

检测异常：检测瓶盖有无；产品合格与不合格判断；检测包装盒内的金属制品缺乏与否；区分金属与非金属零件；产品有无标牌检测；起重机危险区报警；安全扶梯自动启停。

计量控制：产品或零件的自动计量；检测计量器、仪表的指针范围而控制数或流量；
检测浮标控制测面高度，流量；检测不锈钢桶中的铁浮标；仪表量程上限或下限的控制；流量控制，水平面控制。

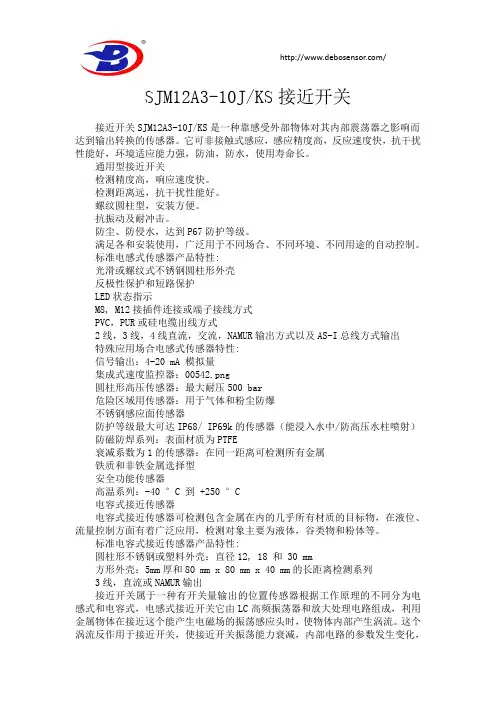

SJM12A3-10J/KS接近开关接近开关SJM12A3-10J/KS是一种靠感受外部物体对其内部震荡器之影响而达到输出转换的传感器。

它可非接触式感应，感应精度高，反应速度快，抗干扰性能好，环境适应能力强，防油，防水，使用寿命长。

通用型接近开关检测精度高，响应速度快。

检测距离远，抗干扰性能好。

螺纹圆柱型，安装方便。

抗振动及耐冲击。

防尘、防侵水，达到P67防护等级。

满足各和安装使用，广泛用于不同场合、不同环境、不同用途的自动控制。

标准电感式传感器产品特性:光滑或螺纹式不锈钢圆柱形外壳反极性保护和短路保护LED状态指示M8, M12接插件连接或端子接线方式PVC，PUR或硅电缆出线方式2线，3线，4线直流，交流，NAMUR输出方式以及AS-I总线方式输出特殊应用场合电感式传感器特性:信号输出：4-20 mA 模拟量集成式速度监控器：00542.png圆柱形高压传感器：最大耐压500 bar危险区域用传感器：用于气体和粉尘防爆不锈钢感应面传感器防护等级最大可达IP68/ IP69k的传感器（能浸入水中/防高压水柱喷射）防磁防焊系列：表面材质为PTFE衰减系数为1的传感器：在同一距离可检测所有金属铁质和非铁金属选择型安全功能传感器高温系列：-40 °C 到 +250 °C电容式接近传感器电容式接近传感器可检测包含金属在内的几乎所有材质的目标物，在液位、流量控制方面有着广泛应用，检测对象主要为液体，谷类物和粉体等。

标准电容式接近传感器产品特性:圆柱形不锈钢或塑料外壳：直径12, 18 和 30 mm方形外壳：5mm厚和80 mm x 80 mm x 40 mm的长距离检测系列3线，直流或NAMUR输出接近开关属于一种有开关量输出的位置传感器根据工作原理的不同分为电感式和电容式，电感式接近开关它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。

/
LJ12A3-4-J/DZ接近开关
LJ12A3-4-J/DZ接近开关参数
【型号】：LJ12A3-4-J/DZ
【产品名称】：电感式接近开关，接近传感器
【外形】：直径12毫米圆柱体
【检测距离】：4毫米（mm）
【检测物体】：金属/铁
【工作电压】：交流AC90-250V
【输出方式】：常闭
【输出电流】：300毫安（mA)
【外壳材料】：金属/铜
【功能用途】：LJ系列接近开关（又称无触点行程开关）的作用是在接近金属时就动作，广泛应用于机床及其他设备的控制之用。

LJ12A3-4-J/DZ接近开关工作原理：
接近开关由三大部分组成：振荡器、开关电路、放大输出电路。

振荡器产生一个交变磁场。

当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。

振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。

目标离传感器越近，目标离传感器越近,线圈内的阻尼就越大;阻尼越大,传感器振荡器的电流就越小.电感式接近开关的电流损耗,随着与金属目标距离的减小
而减小。
