飞机照明系统

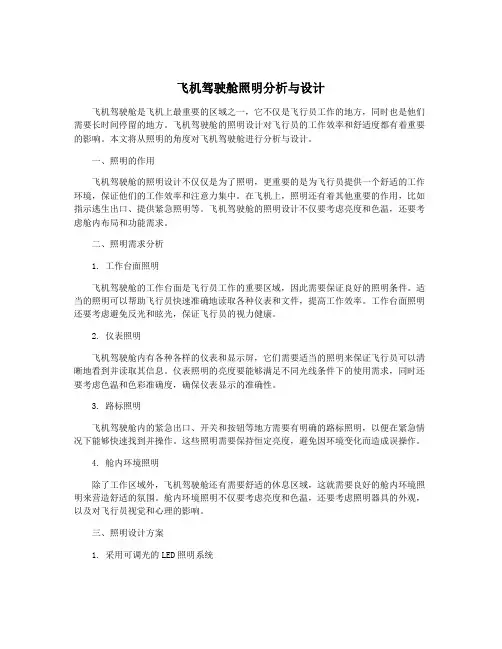

飞机驾驶舱照明分析与设计飞机驾驶舱是飞机上最重要的区域之一，它不仅是飞行员工作的地方，同时也是他们需要长时间停留的地方。

飞机驾驶舱的照明设计对飞行员的工作效率和舒适度都有着重要的影响。

本文将从照明的角度对飞机驾驶舱进行分析与设计。

一、照明的作用飞机驾驶舱的照明设计不仅仅是为了照明，更重要的是为飞行员提供一个舒适的工作环境，保证他们的工作效率和注意力集中。

在飞机上，照明还有着其他重要的作用，比如指示逃生出口、提供紧急照明等。

飞机驾驶舱的照明设计不仅要考虑亮度和色温，还要考虑舱内布局和功能需求。

二、照明需求分析1. 工作台面照明飞机驾驶舱的工作台面是飞行员工作的重要区域，因此需要保证良好的照明条件。

适当的照明可以帮助飞行员快速准确地读取各种仪表和文件，提高工作效率。

工作台面照明还要考虑避免反光和眩光，保证飞行员的视力健康。

2. 仪表照明飞机驾驶舱内有各种各样的仪表和显示屏，它们需要适当的照明来保证飞行员可以清晰地看到并读取其信息。

仪表照明的亮度要能够满足不同光线条件下的使用需求，同时还要考虑色温和色彩准确度，确保仪表显示的准确性。

3. 路标照明飞机驾驶舱内的紧急出口、开关和按钮等地方需要有明确的路标照明，以便在紧急情况下能够快速找到并操作。

这些照明需要保持恒定亮度，避免因环境变化而造成误操作。

4. 舱内环境照明除了工作区域外，飞机驾驶舱还有需要舒适的休息区域，这就需要良好的舱内环境照明来营造舒适的氛围。

舱内环境照明不仅要考虑亮度和色温，还要考虑照明器具的外观，以及对飞行员视觉和心理的影响。

三、照明设计方案1. 采用可调光的LED照明系统LED照明技术具有节能、寿命长、亮度高等优点，是飞机驾驶舱照明的理想选择。

LED 照明系统可以采用可调光设计，以满足不同工作状态下的照明需求，比如白天和夜晚、地面和空中等。

2. 采用分区控制的照明系统飞机驾驶舱的照明可以根据不同区域的需求分为多个照明区域，每个区域可以采用独立控制的方式，以满足不同区域的照明需求。

ATA33 灯光A318/A319/A320/A321飞机灯光系统包括：驾驶舱灯光、客舱灯光、应急灯光、货舱服务舱灯光、外部灯光。

一、驾驶舱灯光驾驶舱灯光包括：面板和仪表灯光、驾驶舱照明灯光、环境照明灯光。

1、驾驶舱灯光控制图33-1图33-2如图33-1、图33-2所示，面板和仪表灯光控制位于三个面板和遮光板下。

1）侧操纵台灯光控制面板位于主仪表板的左右两侧；2）头顶板、备用罗盘背景灯、顶灯、信号灯的控制面板位于头顶板；3）遮光板背景灯、飞行控制组件显示灯光的控制面板位于遮光板；4）主仪表板、中央操纵台背景灯的控制面板位于中央操纵台；2、环境照明灯光如图33-3所示图33-31）在头顶有两个阅读灯，每个灯带有可控制亮度的旋钮开关。

2）侧操纵台照明灯：照亮侧操纵台、文件夹、座位下地板。

3）两个地图灯正副驾驶两侧各一个。

二、客舱灯光图33-4客舱灯光是由内话数据系统（CIDS）进行控制、试验、监控的。

CIDS包括两个控制器，它们与FAP、PTP相连，用于控制客舱灯光。

控制器通过编码译码组件与客舱、旅客和机组系统联系。

见图33-4。

CIDS通过FAP控制客舱灯光，通过PTP监控客舱灯光，它还控制：旅客信号灯、旅客阅读灯、旅客呼叫。

见图33-5。

图33-5FA P、PTP位于乘务员站，见图33-6。

图33-6对于A318飞机没有PTP面板，见图33-7，只有FAP进行控制，对系统的试验，在MCDU 上进行。

见图33-8。

二、应急灯光如图33-9所示，客舱应急灯光是为了在紧急情况下照亮过道、舱门、和紧急出口。

在紧急情况下，除了上述照明，还有应急指示，见图33-10在过道顶部、舱门、和紧急出口都装有出口指示灯。

在飞机外部大翼根部、紧急滑梯装有应急照明灯光。

见图33-11。

应急灯光控制面板位于头顶板，见图33-12，在FAP面板上也有应急灯光控制电门，见图33-13。

图33-7 图33-8 图33-9图33-10图33-11图33-12图33-13二、货舱服务舱灯光在货舱和服务舱都装有照明灯光，见图33-14图33-15。

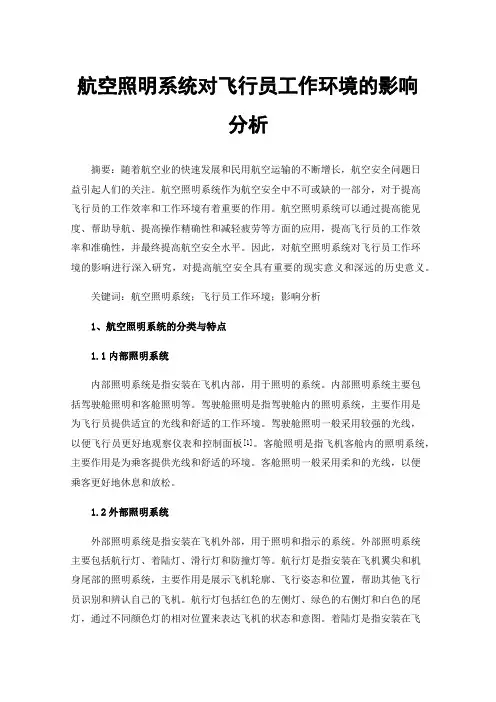

航空照明系统对飞行员工作环境的影响分析摘要：随着航空业的快速发展和民用航空运输的不断增长，航空安全问题日益引起人们的关注。

航空照明系统作为航空安全中不可或缺的一部分，对于提高飞行员的工作效率和工作环境有着重要的作用。

航空照明系统可以通过提高能见度、帮助导航、提高操作精确性和减轻疲劳等方面的应用，提高飞行员的工作效率和准确性，并最终提高航空安全水平。

因此，对航空照明系统对飞行员工作环境的影响进行深入研究，对提高航空安全具有重要的现实意义和深远的历史意义。

关键词：航空照明系统；飞行员工作环境；影响分析1、航空照明系统的分类与特点1.1内部照明系统内部照明系统是指安装在飞机内部，用于照明的系统。

内部照明系统主要包括驾驶舱照明和客舱照明等。

驾驶舱照明是指驾驶舱内的照明系统，主要作用是为飞行员提供适宜的光线和舒适的工作环境。

驾驶舱照明一般采用较强的光线，以便飞行员更好地观察仪表和控制面板[1]。

客舱照明是指飞机客舱内的照明系统，主要作用是为乘客提供光线和舒适的环境。

客舱照明一般采用柔和的光线，以便乘客更好地休息和放松。

1.2外部照明系统外部照明系统是指安装在飞机外部，用于照明和指示的系统。

外部照明系统主要包括航行灯、着陆灯、滑行灯和防撞灯等。

航行灯是指安装在飞机翼尖和机身尾部的照明系统，主要作用是展示飞机轮廓、飞行姿态和位置，帮助其他飞行员识别和辨认自己的飞机。

航行灯包括红色的左侧灯、绿色的右侧灯和白色的尾灯，通过不同颜色灯的相对位置来表达飞机的状态和意图。

着陆灯是指安装在飞机进气道前方的照明系统，主要作用是为飞行员提供足够的光线和视野，使其更好地观察和掌握着陆情况。

着陆灯一般采用强烈的白色光线，以确保足够的亮度和远处清晰度。

滑行灯是一种安装在起落架支柱上的照明系统，主要作用是在夜间和低能见度条件下照亮跑道，方便飞行员掌握跑道周边环境。

滑行灯一般采用宽角度范围的白色光线，，以确保足够的亮度和近处照射宽度。

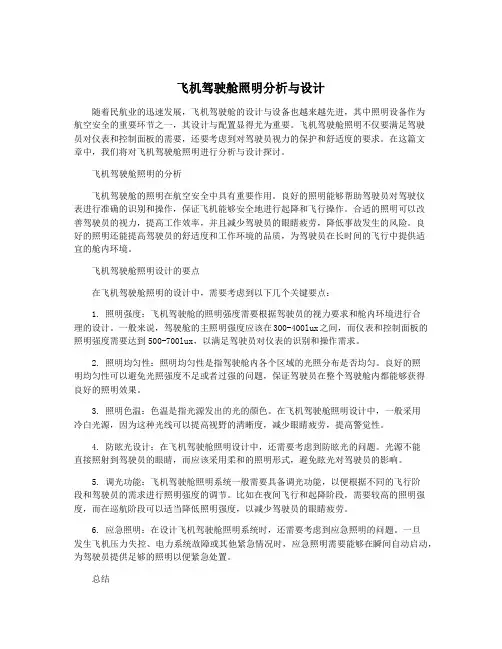

飞机驾驶舱照明分析与设计随着民航业的迅速发展，飞机驾驶舱的设计与设备也越来越先进，其中照明设备作为航空安全的重要环节之一，其设计与配置显得尤为重要。

飞机驾驶舱照明不仅要满足驾驶员对仪表和控制面板的需要，还要考虑到对驾驶员视力的保护和舒适度的要求。

在这篇文章中，我们将对飞机驾驶舱照明进行分析与设计探讨。

飞机驾驶舱照明的分析飞机驾驶舱的照明在航空安全中具有重要作用。

良好的照明能够帮助驾驶员对驾驶仪表进行准确的识别和操作，保证飞机能够安全地进行起降和飞行操作。

合适的照明可以改善驾驶员的视力，提高工作效率，并且减少驾驶员的眼睛疲劳，降低事故发生的风险。

良好的照明还能提高驾驶员的舒适度和工作环境的品质，为驾驶员在长时间的飞行中提供适宜的舱内环境。

飞机驾驶舱照明设计的要点在飞机驾驶舱照明的设计中，需要考虑到以下几个关键要点：1. 照明强度：飞机驾驶舱的照明强度需要根据驾驶员的视力要求和舱内环境进行合理的设计。

一般来说，驾驶舱的主照明强度应该在300-400lux之间，而仪表和控制面板的照明强度需要达到500-700lux，以满足驾驶员对仪表的识别和操作需求。

2. 照明均匀性：照明均匀性是指驾驶舱内各个区域的光照分布是否均匀。

良好的照明均匀性可以避免光照强度不足或者过强的问题，保证驾驶员在整个驾驶舱内都能够获得良好的照明效果。

3. 照明色温：色温是指光源发出的光的颜色。

在飞机驾驶舱照明设计中，一般采用冷白光源，因为这种光线可以提高视野的清晰度，减少眼睛疲劳，提高警觉性。

4. 防眩光设计：在飞机驾驶舱照明设计中，还需要考虑到防眩光的问题。

光源不能直接照射到驾驶员的眼睛，而应该采用柔和的照明形式，避免眩光对驾驶员的影响。

5. 调光功能：飞机驾驶舱照明系统一般需要具备调光功能，以便根据不同的飞行阶段和驾驶员的需求进行照明强度的调节。

比如在夜间飞行和起降阶段，需要较高的照明强度，而在巡航阶段可以适当降低照明强度，以减少驾驶员的眼睛疲劳。

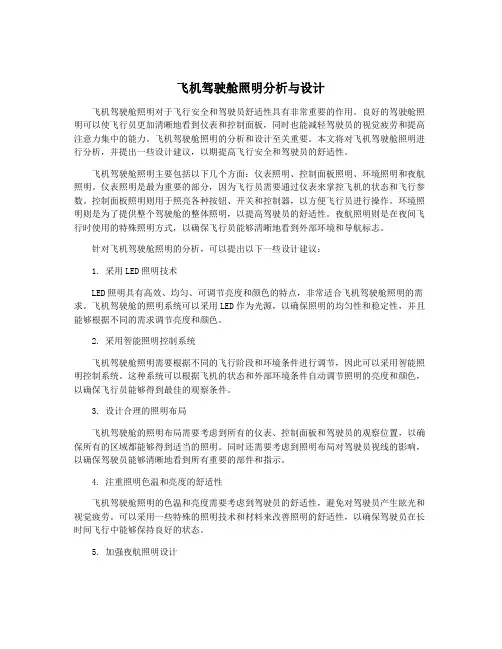

飞机驾驶舱照明分析与设计飞机驾驶舱照明对于飞行安全和驾驶员舒适性具有非常重要的作用。

良好的驾驶舱照明可以使飞行员更加清晰地看到仪表和控制面板，同时也能减轻驾驶员的视觉疲劳和提高注意力集中的能力。

飞机驾驶舱照明的分析和设计至关重要。

本文将对飞机驾驶舱照明进行分析，并提出一些设计建议，以期提高飞行安全和驾驶员的舒适性。

飞机驾驶舱照明主要包括以下几个方面：仪表照明、控制面板照明、环境照明和夜航照明。

仪表照明是最为重要的部分，因为飞行员需要通过仪表来掌控飞机的状态和飞行参数。

控制面板照明则用于照亮各种按钮、开关和控制器，以方便飞行员进行操作。

环境照明则是为了提供整个驾驶舱的整体照明，以提高驾驶员的舒适性。

夜航照明则是在夜间飞行时使用的特殊照明方式，以确保飞行员能够清晰地看到外部环境和导航标志。

针对飞机驾驶舱照明的分析，可以提出以下一些设计建议：1. 采用LED照明技术LED照明具有高效、均匀、可调节亮度和颜色的特点，非常适合飞机驾驶舱照明的需求。

飞机驾驶舱的照明系统可以采用LED作为光源，以确保照明的均匀性和稳定性，并且能够根据不同的需求调节亮度和颜色。

2. 采用智能照明控制系统飞机驾驶舱照明需要根据不同的飞行阶段和环境条件进行调节，因此可以采用智能照明控制系统。

这种系统可以根据飞机的状态和外部环境条件自动调节照明的亮度和颜色，以确保飞行员能够得到最佳的观察条件。

3. 设计合理的照明布局飞机驾驶舱的照明布局需要考虑到所有的仪表、控制面板和驾驶员的观察位置，以确保所有的区域都能够得到适当的照明。

同时还需要考虑到照明布局对驾驶员视线的影响，以确保驾驶员能够清晰地看到所有重要的部件和指示。

4. 注重照明色温和亮度的舒适性飞机驾驶舱照明的色温和亮度需要考虑到驾驶员的舒适性，避免对驾驶员产生眩光和视觉疲劳。

可以采用一些特殊的照明技术和材料来改善照明的舒适性，以确保驾驶员在长时间飞行中能够保持良好的状态。

5. 加强夜航照明设计夜航照明对于飞行员来说非常重要，因为在夜间飞行时需要清晰地看到外部环境和导航标志。

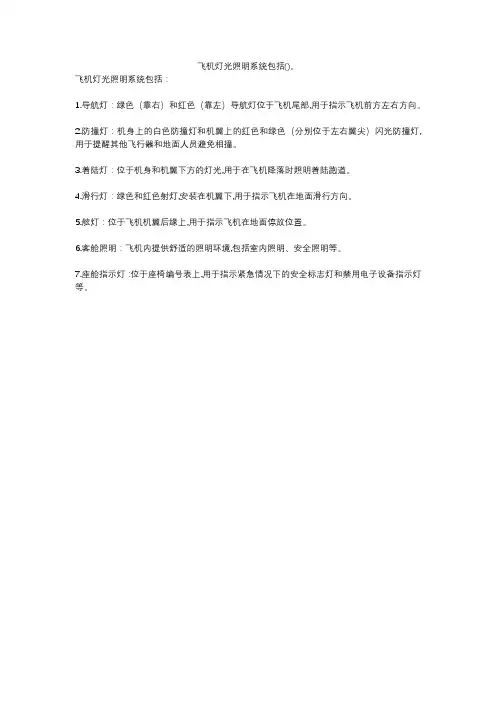

飞机灯光照明系统包括()。

飞机灯光照明系统包括：
1.导航灯：绿色（靠右）和红色（靠左）导航灯位于飞机尾部,用于指示飞机前方左右方向。

2.防撞灯：机身上的白色防撞灯和机翼上的红色和绿色（分别位于左右翼尖）闪光防撞灯,用于提醒其他飞行器和地面人员避免相撞。

3.着陆灯：位于机身和机翼下方的灯光,用于在飞机降落时照明着陆跑道。

4.滑行灯：绿色和红色射灯,安装在机翼下,用于指示飞机在地面滑行方向。

5.舷灯：位于飞机机翼后缘上,用于指示飞机在地面停放位置。

6.客舱照明：飞机内提供舒适的照明环境,包括室内照明、安全照明等。

7.座舱指示灯：位于座椅编号表上,用于指示紧急情况下的安全标志灯和禁用电子设备指示灯等。

系统简介飞机的应急灯系统在紧急情况下为机上和机下相关区域提供应急照明，同时提供了应急撤离通道标识。

飞机有两个应急灯控制电门，分别位于驾驶舱头顶板和客舱后乘务员面板。

应急灯系统包含以下部件。

E X I T S I G N出口信号灯所有出口门框位置共8个出口信号灯：登机门、勤务门处共4个，翼上应急门处共4个。

客舱过道上方共3个：前、中、后，各1个。

A I S L E L I G H T S过道灯位于行李架外沿下方，左右间隔分布，不同构型数量不同。

老构型新构型F L O O R P R O X I M I T Y L IGH T S地板照明灯每个出口门旁侧壁上有E X I T标识灯牌，老构型飞机地板照明灯为灯泡，新构型飞机地板照明灯为自发光荧光条。

老构型新构型S L I D E L I G H T外部照明灯S D S中称为S L I D E L I G H T，但由于还有翼上应急出口处照明灯（每侧3个），所以此处翻译为外部照明灯，方便理解。

在W D M中，在大翼上部，紧急出口下部的照明灯（2个）称为O V E R W I N G E S C A P E L I G H T。

大翼后缘根部，照向地面的灯（1个）称为O V E R W I N G E S C A P E G R O U N D I L L U M I N A T I O N L I G H T。

每个登机门、勤务门外下部有一个（共4个）照向滑梯称为S L I D E L I G H T。

P O W E R S U P P L I E S供电组件供电组件用于向所有应急灯供电，以737-800型飞机为例，有10个，具体位置参考W D M33-51-11。

电池组可以在90分钟内充满电，对于长期停场飞机，考虑到电池的自放电特性，需要定期对电池组进行充电。

电路控制S S M给出电源组件控制逻辑表如图：据此整理出下图：以飞机有效性Y S721—V Y059为例，整理出下图：总结：基本遵循左侧电源组件控制L B L侧灯，右侧电源组件控制R B L侧灯，但大翼应急出口处地板照明灯不同，M1694控制左右前部地板照明灯，M1695控制左右后部地板照明灯，位置交叉，注意区分。
