高考数学知识点总复习教案空间几何体的结构、三视图和直观图

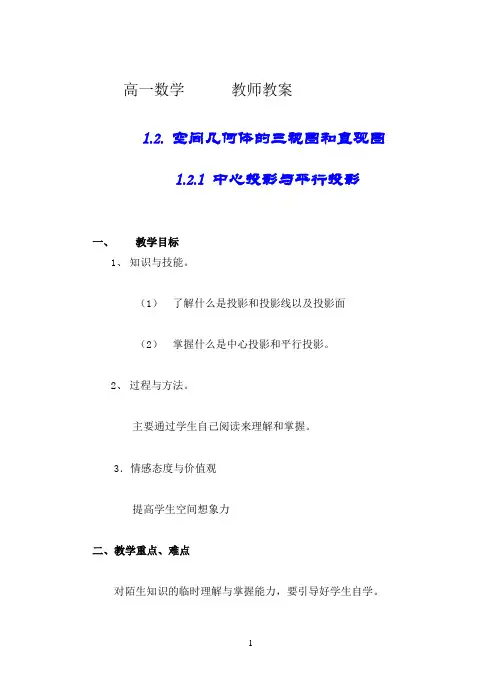

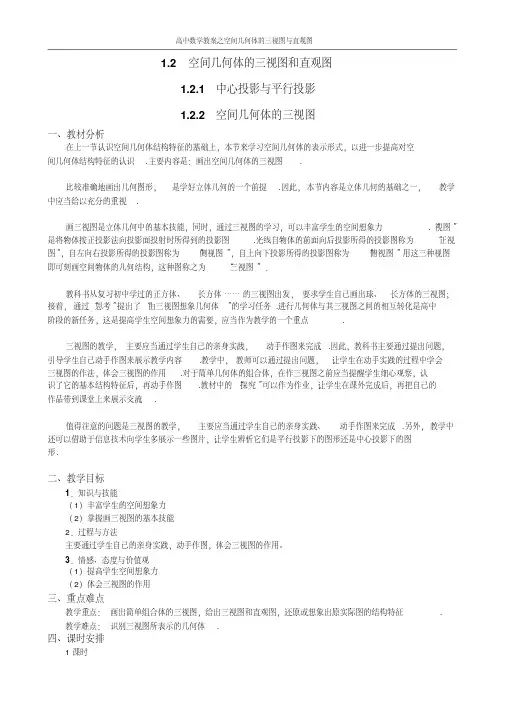

高一数学教师教案1.2. 空间几何体的三视图和直观图1.2.1 中心投影与平行投影一、教学目标1、知识与技能。

（1）了解什么是投影和投影线以及投影面（2）掌握什么是中心投影和平行投影。

2、过程与方法。

主要通过学生自己阅读来理解和掌握。

3．情感态度与价值观提高学生空间想象力二、教学重点、难点对陌生知识的临时理解与掌握能力，要引导好学生自学。

三、学法与教学用具学法：主要通过自学。

教具：三角板，手，以及身边的东西。

四、教学思路1、投影：由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫投影；其中我们把光线叫投影线，把物体留下的影子的屏幕叫做投影面。

2、中心投影：我们把光由一点向外散射形成的投影，叫做中心投影。

3、平行投影：我们把一束平行光线照射下形成的投影，叫做平行投影。

五、板书（略）1.2.2 空间几何体的三视图一、教学目标1．知识与技能（1）掌握画三视图的基本技能（2）丰富学生的空间想象力2．过程与方法主要通过学生自己的亲身实践，动手作图，体会三视图的作用。

3．情感态度与价值观（1）提高学生空间想象力（2）体会三视图的作用二、教学重点、难点重点：画出简单组合体的三视图难点：识别三视图所表示的空间几何体三、学法与教学用具1．学法：观察、动手实践、讨论、类比2．教学用具：实物模型、三角板四、教学思路（一）创设情景，揭开课题“横看成岭侧看成峰”，这说明从不同的角度看同一物体视觉的效果可能不同，要比较真实反映出物体，我们可从多角度观看物体，这堂课我们主要学习空间几何体的三视图。

在初中，我们已经学习了正方体、长方体、圆柱、圆锥、球的三视图（正视图、侧视图、俯视图），你能画出空间几何体的三视图吗？（二）实践动手作图1．讲台上放球、长方体实物，要求学生画出它们的三视图，教师巡视，学生画完后可交流结果并讨论;2．教师引导学生用类比方法画出简单组合体的三视图（1）画出球放在长方体上的三视图（2）画出矿泉水瓶（实物放在桌面上）的三视图学生画完后，可把自己的作品展示并与同学交流，总结自己的作图心得。

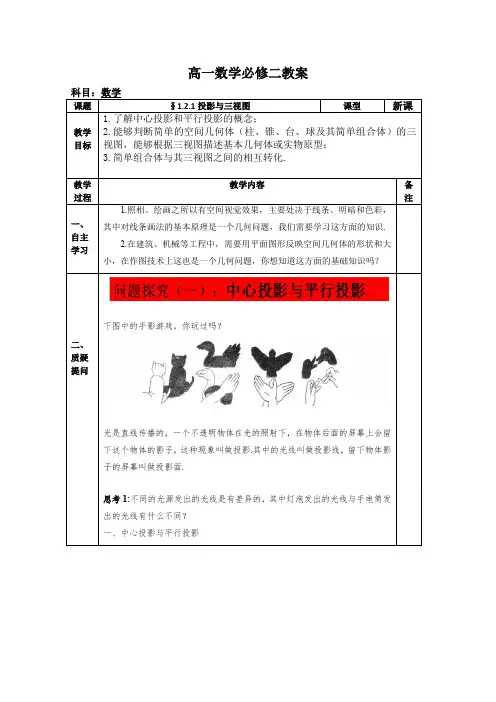

高一数学必修二教案下图中的手影游戏，你玩过吗？光是直线传播的，一个不透明物体在光的照射下，在物体后面的屏幕上会留下这个物体的影子，这种现象叫做投影.其中的光线叫做投影线，留下物体影子的屏幕叫做投影面.思考1:不同的光源发出的光线是有差异的，其中灯泡发出的光线与手电筒发出的光线有什么不同？一、中心投影与平行投影思考2:用灯泡照射物体和用手电筒照射物体形成的投影分别是哪种投影？思考3:用灯泡照射一个与投影面平行的不透明物体，在投影面上形成的影子与原物体的形状、大小有什么关系？当物体与灯泡的距离发生变化时，影子的大小会有什么不同？思考4:用手电筒照射一个与投影面平行的不透明物体，在投影面上形成的影子与原物体的形状、大小有什么关系？当物体与手电筒的距离发生变化时，影子的大小会有变化吗？思考5:在平行投影中，投影线正对着投影面时叫做正投影，否则叫做斜投影.一个与投影面平行的平面图形，在正投影和斜投影下的形状、大小是否发生变化？思考6:一个与投影面不平行的平面图形，在正投影和斜投影下的形状、大小是否发生变化？投影的分类：把一个空间几何体投影到一个平面上，可以获得一个平面图形.从多个角度进行投影就能较好地把握几何体的形状和大小，通常选择三种正投影，即正面、侧面和上面，并给出下列概念：正视图：光线从几何体的前面向后面正投影，得到的投影图.侧视图：光线从几何体的左面向右面正投影，得到的投影图.俯视图：光线从几何体的上面向下面正投影，得到的投影图.几何体的正视图、侧视图和俯视图，统称为几何体的三视图.思考1:正视图、侧视图、俯视图分别是从几何体的哪三个角度观察得到的几何体的正投影图？它们都是平面图形还是空间图形？思考3:圆柱、圆锥、圆台的三视图分别是什么？思考5:球的三视图是什么？下列三视图表示一个什么几何体？例1：如图是一个倒置的四棱柱的两种摆放，试分别画出其三视图，并比较它们的异同.1.空间几何体的三视图：正视图、侧视图、俯视图；2.三视图的特点：一个几何体的侧视图和正视图高度一样，俯视图和正视图长度一样，侧视图和俯视图宽度一样；高一数学必修二教案思考1:在简单组合体中，从正视、侧视、俯视等角度观察，有些轮廓线和棱能看见，有些轮廓线和棱不能看见，在画三视图时怎么处理？思考2:如图所示，将一个长方体截去一部分，这个几何体的三视图是什么？思考4:如图，桌子上放着一个长方体和一个圆柱，若把它们看作一个整体，你能画出它们的三视图吗？一个空间几何体都对应一组三视图，若已知一个几何体的三视图，思考2:下列两图分别是两个简单组合体的三视图，想象它们表示的组合体的结构特征，并作适当描述.例2：将一个长方体挖去两个小长方体后剩余的部分如图所示，试画出这个组合体的三视图.例3：说出下面的三视图表示的几何体的结构特征.画出下面几何体的三视图2.画出左下图几何体的三视图.3.画出者个组合体的三视图本节我们主要学习了1、画简单组合体的三视图2、根据三视图还原几何体高一数学必修二教案空间几何体的直观图通常是在平行投影下画出的空间图形.思考1:把一个矩形水平放置，从适当的角度观察，给人以平行四边形的感觉，如图.比较两图，其中哪些线段之间的位置关系、数量关系发生了变化？哪些没有发生变化？思考2:把一个直角梯形水平放置得其直观图如下，比较两图，其中哪些线段之间的位置关系、数量关系发生了变化？哪些没有发生变化？思考4:你能用上述方法画水平放置的正六边形的直观图吗？思考5:上述画水平放置的平面图形的直观图的方法叫做斜二测画法，对于水平放置的多边形，常用斜二测画法画它们的直观图.斜二测画法是一种特殊的平行投影画法.你能概括出斜二测画法的基本步骤和规则吗？思考6:斜二测画法可以画任意多边形水平放置的直观图，如果把一个圆水平思考1:对于柱、锥、台等几何体的直观图，可用斜二测画法或椭圆模板画出思考2:怎样画长、宽、高分别为4cm、3cm、2cm的长方体ABCD-A′B′C′D′的直观图？思考3:怎样画底面是正三角形，且顶点在底面上的投影是底面中心的三棱锥？思考4:画棱柱、棱锥的直观图大致可分几个步骤进行？思考5:已知一个几何体的三视图如下，这个几何体的结构特征如何？试用斜二测画法画出它的直观图.例1：如图，一个平面图形的水平放置的斜二测直观图是一个等腰梯形，它的底角为45°，两腰和上底边长均为1，求这个平面图形的面积.空间几何体的直观图的作法:1.斜二测画法：画多边形2.正等测画法：画圆形空间几何体的直观图的特点:3、保持平行关系和竖直关系不变．。

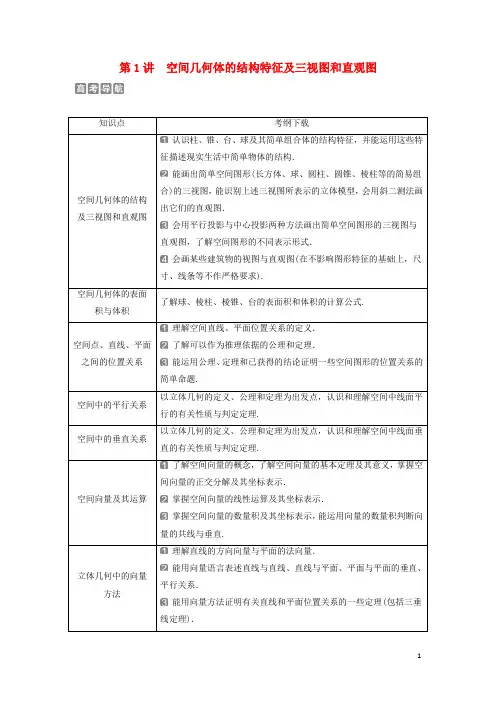

7.1空间几何体【高考目标定位】一、空间几何体的结构及其三视图和直观图1、考纲点击（1）认识柱、锥、台、球及其简单组合体的结构特征，并能运用这些特征描述现实生活中简单物体的结构；（2）能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱等的简易组合）的三视图，能识别上述三视图所表示的立体模型，会用斜二测法画出它们的直观图；（3）会用平行投影与中心投影两种方法画出简单空间图形的三视图与直观图，了解空间图形的不同表示形式；（4）会画某些建筑物的视图与直观图（在不影响图形特征的基础上，尺寸、线条等不作严格要求）。

2、热点提示1、高考考查的热点是三视图和几何体的结构特征，借以考查空间想象能力；2、以选择、填空的形式考查，有时也出现在解答题中。

二、空间几何体的表面积与体积1、考纲点击了解球、棱柱、棱锥、台的表面积和体积的计算公式（不要求记忆公式）；2、热点提示（1）通过考查几何体的表面积和体积，借以考查空间想象能力和计算能力；（2）多与三视图、简单组合体相联系；（3）以选择、填空的形式考查，属容易题。

【考纲知识梳理】一、空间几何体的结构及其三视图和直观图1、多面体的结构特征（1）棱柱（以三棱柱为例）如图：平面ABC与平面A1B1C1间的关系是平行，ΔABC与ΔA1B1C1的关系是全等。

各侧棱之间的关系是：A1A∥B1B∥C1C，且A1A=B1B=C1C。

（2）棱锥（以四棱锥为例）如图：一个面是四边形，四个侧面是有一个公共顶点的三角形。

（3）棱台棱台可以由棱锥截得，其方法是用平行于棱锥底面的平面截棱锥，截面和底面之间的部分为棱台。

2、旋转体的结构特征旋转体都可以由平面图形旋转得到，画出旋转出下列几何体的平面图形及旋转轴。

3、空间几何体的三视图空间几何体的三视图是用正投影得到，在这种投影下，与投影面平行的平面图形留下的影子与平面图形的开关和大小是完全相同的，三视图包括正视图、侧视图、俯视图。

4、空间几何体的直观图空间几何体的直观图常用斜二测画法来画，其规则是：（1）原图形中x轴、y轴、z轴两两垂直，直观图中，x’轴、y’轴的夹角为45o（或135o），z’轴与x’轴和y’轴所在平面垂直；（2）原图形中平行于坐标轴的线段，直观图中仍平行。

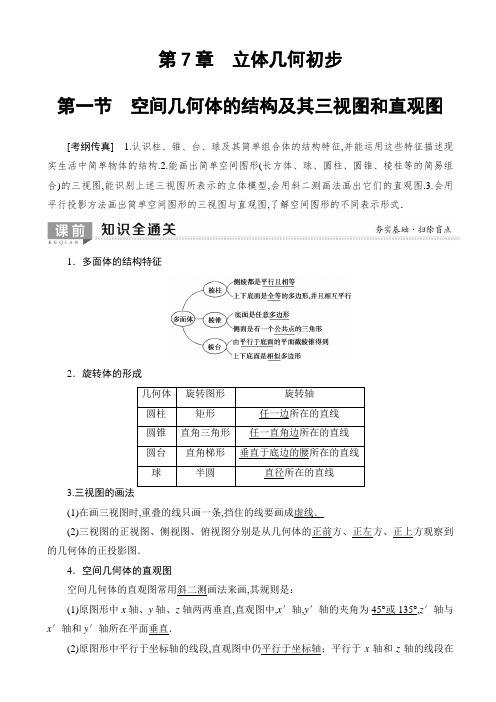

学习资料第一节空间几何体的结构、三视图和直观图授课提示:对应学生用书第119页［基础梳理]1．空间几何体的结构特征（1)多面体的结构特征名称棱柱棱锥棱台图形底面互相平行且相等多边形互相平行侧棱平行且相等相交于一点，但不一定相等延长线交于一点侧面形状平行四边形三角形梯形2）旋转体的结构特征名称圆柱圆锥圆台球图形母线互相平行且相等，垂直于底面相交于一点延长线交于一点轴截面全等的矩形全等的等腰三角形全等的等腰梯形全等的圆侧面展开图矩形扇形扇环（1）画法：常用斜二测画法．（2）规则:①原图形中x轴、y轴、z轴两两垂直，直观图中，x′轴，y′轴的夹角为45°（或135°），z′轴与x′轴和y′轴所在平面垂直．②原图形中平行于坐标轴的线段，直观图中仍平行于坐标轴．平行于x轴和z轴的线段在直观图中保持原长度不变，平行于y轴的线段长度在直观图中变为原来的一半．简记为：横同竖半，平行性不变．3．三视图（1）几何体的三视图包括主视图、左视图、俯视图，分别是从几何体的正前方、正左方、正上方观察几何体画出的轮廓线．（2)三视图的画法①基本要求:长对正,高平齐,宽相等．②画法规则：主左一样高,主俯一样长，左俯一样宽；看到的线画实线,看不到的线画虚线．1．按照斜二测画法得到的平面图形的直观图,其面积与原图形的面积有以下关系：S直观图＝错误!S原图，S原图＝2错误!S直观图．2．球心到截面的距离d＝错误!（其中R为球的半径，r为截面半径）．［四基自测]1．（基础点:三视图的画法规则)若一个三棱柱的三视图如图所示，其俯视图为正三角形，则这个三棱柱的高和底面边长分别为()A．2，2错误!B．2错误!,2C．4，2D．2，4答案:D2．（易错点：三视图的识别)将正方体(如图（1）所示）截去两个三棱锥，得到如图(2）所示的几何体,则该几何体的左视图为()答案：B3。

(基础点：直观图的画法规则）如图，在直观图中，四边形O′A′B′C′为菱形且边长为2 cm,则在平面直角坐标系xOy中，四边形ABCO为________，面积为________ cm2.答案：矩形8授课提示：对应学生用书第120页考点一空间几何体的结构特征［例]（1）下列结论正确的是（)A．以直角梯形的一腰为轴旋转一周所得的旋转体是圆台B．六条棱长均相等的四面体是正四面体C．有两个侧面是矩形的棱柱是直棱柱D．一个平面截圆锥，得到一个圆锥和一个圆台［解析］∵这条腰必须是垂直于两底的腰，∴A错；斜四棱柱也可能有两个侧面是矩形,∴C错；必须用平行于圆锥底面的平面截圆锥才可以得到一个圆锥和一个圆台，D错．故选B.［答案] B(2）下列结论正确的是（)A．各个面都是三角形的几何体是三棱锥B．以三角形的一条边所在直线为旋转轴,其余两边旋转形成的曲面所围成的几何体叫圆锥C．棱锥的侧棱长与底面多边形的边长相等，则此棱锥可能是六棱锥D．圆锥的顶点与底面圆周上的任意一点的连线都是母线[解析］A错误．如图（1)所示，由两个结构相同的三棱锥叠放在一起构成的几何体,各面都是三角形,但它不是棱锥．图(1）B错误．如图（2)，若△ABC不是直角三角形或是直角三角形，但旋转轴不是直角边所在直线，所得的几何体都不是圆锥．图（2）C错误．若六棱锥的所有棱长都相等，则底面多边形是正六边形．由几何图形知，若以正六边形为底面，侧棱长必然要大于底面边长．D正确．［答案] D(3）给出下列命题：①棱柱的侧棱都相等，侧面都是全等的平行四边形；②在四棱柱中，若两个过相对侧棱的截面都垂直于底面，则该四棱柱为直四棱柱；③存在每个面都是直角三角形的四面体；④棱台的侧棱延长后交于一点．其中正确命题的序号是________．［解析]①不正确，根据棱柱的定义，棱柱的各个侧面都是平行四边形，但不一定全等；②正确，两个过相对侧棱的截面的交线平行于侧棱，又垂直于底面；③正确，如图，正方体ABCD。

高中数学《1.2空间几何体的三视图和直观图》教案新人教A版必修（含五篇）第一篇：高中数学《1.2空间几何体的三视图和直观图》教案新人教A版必修高中数学《1.2 空间几何体的三视图和直观图》教案新人教A版必修2一、二、三、教学目标：1知识与技能：了解中心投影与平行投影；能画出简单几何体的三视图；能识别三视图所表示的空间几何体。

2过程与方法：通过学生自己的亲身实践，动手作图来完成“观察、思考”栏目中提出的问题。

3情感态度与价值观：培养学生空间想象能力和动手实践能力，激发学习兴趣。

二、教学重点：画出简单组合体的三视图三、教学难点：识别三视图所表示的空间几何体四、教学过程：(一)、新课导入：问题1：能否熟练画出上节所学习的几何体？工程师如何制作工程设计图纸？引入：从不同角度看庐山，有古诗：“横看成岭侧成峰，远近高低各不同。

不识庐山真面目，只缘身在此山中。

” 对于我们所学几何体，常用三视图和直观图来画在纸上.三视图：观察者从不同位置观察同一个几何体，画出的空间几何体的图形；直观图：观察者站在某一点观察几何体，画出的空间几何体的图形.用途：工程建设、机械制造、日常生活.(二)、讲授新课： 1.中心投影与平行投影：① 投影法的提出：物体在光线的照射下，就会在地面或墙壁上产生影子。

人们将这种自然现象加以的抽象，总结其中的规律，提出了投影的方法。

② 中心投影：光由一点向外散射形成的投影。

其投影的大小随物体与投影中心间距离的变化而变化，所以其投影不能反映物体的实形.③平行投影：在一束平行光线照射下形成的投影.分正投影、斜投影.讨论：点、线、三角形在平行投影后的结果.2.柱、锥、台、球的三视图：① 定义三视图：正视图（光线从几何体的前面向后面正投影）；侧视图（从左向右）、俯视图（从上到下）② 讨论：几何体三视图在形状、大小方面的关系？→ 画出长方体的三视图，并讨论所反应的长、宽、高的关系，得出结论：正俯一样长，俯侧一样宽，正侧一样高。

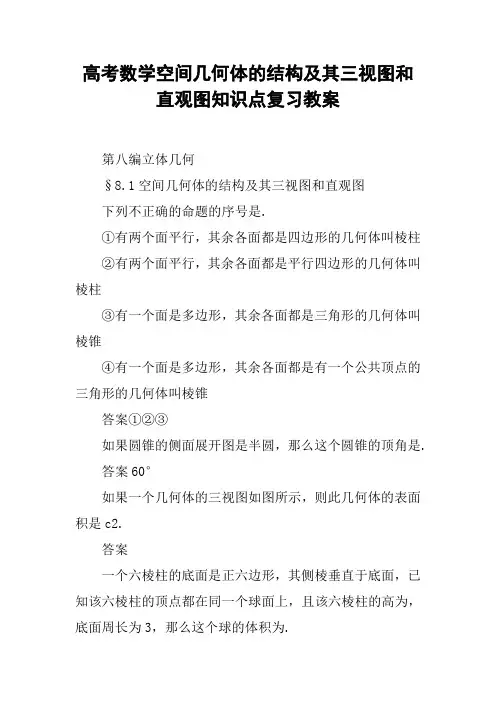

高考数学空间几何体的结构及其三视图和直观图知识点复习教案第八编立体几何§8.1空间几何体的结构及其三视图和直观图下列不正确的命题的序号是.①有两个面平行，其余各面都是四边形的几何体叫棱柱②有两个面平行，其余各面都是平行四边形的几何体叫棱柱③有一个面是多边形，其余各面都是三角形的几何体叫棱锥④有一个面是多边形，其余各面都是有一个公共顶点的三角形的几何体叫棱锥答案①②③如果圆锥的侧面展开图是半圆，那么这个圆锥的顶角是.答案60°如果一个几何体的三视图如图所示，则此几何体的表面积是c2.答案一个六棱柱的底面是正六边形，其侧棱垂直于底面，已知该六棱柱的顶点都在同一个球面上，且该六棱柱的高为，底面周长为3，那么这个球的体积为.答案已知正三角形ABc的边长为a,那么△ABc的直观图△A′B′c′的面积为.答案a2例1下列结论不正确的是.①各个面都是三角形的几何体是三棱锥②以三角形的一条边所在直线为旋转轴，其余两边旋转形成的曲面所围成的几何体叫圆锥③棱锥的侧棱长与底面多边形的边长相等，则此棱锥可能是六棱锥④圆锥的顶点与底面圆周上的任意一点的连线都是母线答案①②③解析①错误.如图所示，由两个结构相同的三棱锥叠放在一起构成的几何体，各面都是三角形，但它不一定是棱锥.②错误.如下图，若△ABc不是直角三角形或是直角三角形,但旋转轴不是直角边，所得的几何体都不是圆锥.③错误.若六棱锥的所有棱长都相等，则底面多边形是正六边形.由几何图形知，若以正六边形为底面，侧棱长必然要大于底面边长.④正确.例2已知△ABc的直观图A′B′c′是边长为a的正三角形，求原三角形ABc的面积.解建立如图所示的xoy坐标系，△ABc的顶点c在y轴上，AB边在x轴上，oc为△ABc的高.3分把y轴绕原点顺时针旋转45°得y′轴，则点c变为点c′，且oc=2oc′，A、B点即为A′、B′点，AB=A′B′.6分已知A′B′=A′c′=a，在△oA′c′中，由正弦定理得=，9分所以oc′==,所以原三角形ABc的高oc=a，12分所以S△ABc=×a×a=2.14分例3一个正三棱柱的三视图如图所示，求这个三棱柱的表面积和体积.解由三视图易知，该正三棱柱的形状如图所示：且AA′=BB′=cc′=4c,正三角形ABc和正三角形A′B′c′的高为2c.∴正三角形ABc的边长为|AB|==4.∴该三棱柱的表面积为S=3×4×4+2××42sin60°=48+8.体积为V=S底•|AA′|=×42sin60°×4=16.故这个三棱柱的表面积为c2,体积为16c3.例4棱长为2的正四面体的四个顶点都在同一个球面上，若过该球球心的一个截面如图所示，求图中三角形的面积.解如图所示，△ABE为题中的三角形，由已知得AB=2，BE=2×=,BF=BE=,AF===,∴△ABE的面积为S=×BE×AF=××=.∴所求的三角形的面积为.如果四棱锥的四条侧棱都相等，就称它为“等腰四棱锥”，四条侧棱称为它的腰，以下四个命题中为真命题的是.①等腰四棱锥的腰与底面所成的角都相等②等腰四棱锥的侧面与底面所成的二面角都相等或互补③等腰四棱锥的底面四边形必存在外接圆④等腰四棱锥的各顶点必在同一球面上答案①③④一个平面四边形的斜二测画法的直观图是一个边长为a 的正方形,则原平面四边形的面积等于.答案2a2已知某几何体的俯视图是如图所示的矩形，正视图是一个底边长为8、高为4的等腰三角形，左视图是一个底边长为6、高为4的等腰三角形.求该几何体的体积V；求该几何体的侧面积S.解由该几何体的俯视图、正视图、左视图可知，该几何体是四棱锥，且四棱锥的底面ABcD是边长为6和8的矩形，高Vo=4，o点是Ac与BD的交点.∴该几何体的体积V=×8×6×4=64.如图所示，侧面VAB中，VE⊥AB，则VE===5∴S△VAB=×AB×VE=×8×5=20侧面VBc中，VF⊥Bc，则VF===4.∴S△VBc=×Bc×VF=×6×4=12∴该几何体的侧面积S=2=40+24.一个正四棱柱的各个顶点在一个直径为2c的球面上.如果正四棱柱的底面边长为1c，那么该棱柱的表面积为c2.答案2+4。

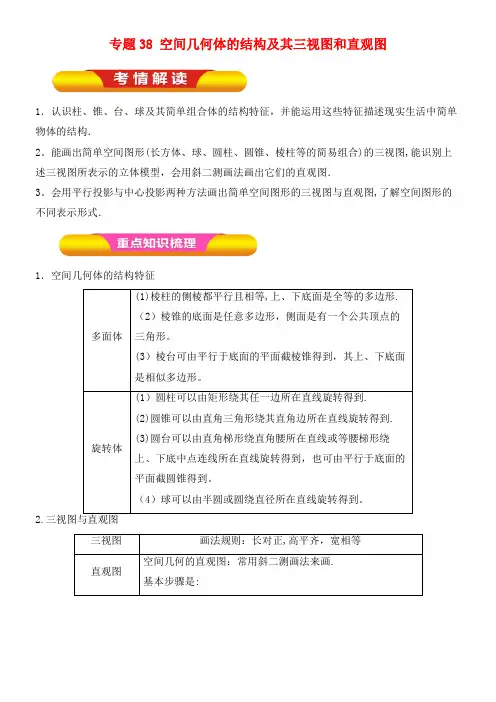

专题38 空间几何体的结构及其三视图和直观图1．认识柱、锥、台、球及其简单组合体的结构特征，并能运用这些特征描述现实生活中简单物体的结构．2。

能画出简单空间图形(长方体、球、圆柱、圆锥、棱柱等的简易组合)的三视图,能识别上述三视图所表示的立体模型，会用斜二测画法画出它们的直观图．3。

会用平行投影与中心投影两种方法画出简单空间图形的三视图与直观图,了解空间图形的不同表示形式．1．空间几何体的结构特征2.【方法与技巧】1．三视图的画法特征“长对正、宽相等，高平齐”,即正视图和侧视图一样高，正视图和俯视图一样长，侧视图和俯视图一样宽．2．求空间几何体的侧面积、体积的思想与方法（1）转化与化归思想：计算旋转体的侧面积时,一般采用转化的方法来进行,即将侧面展开化为平面图形，“化曲为直”来解决，因此要熟悉常见旋转体的侧面展开图的形状及平面图形面积的求法．(2)求体积的两种方法：①割补法：求一些不规则几何体的体积时，常用割补法转化成已知体积公式的几何体进行解决．②等积法：等积法包括等面积法和等体积法．等体积法的前提是几何图形(或几何体)的面积（或体积）通过已知条件可以得到，利用等积法可以用来求解几何图形的高或几何体的高，特别是在求三角形的高和三棱锥的高时，这一方法回避了通过具体作图得到三角形（或三棱锥）的高，而通过直接计算得到高的数值．【失误与防范】1．画三视图应注意的问题（1）若相邻两物体的表面相交,表面的交线是它们的分界线，在三视图中，要注意实、虚线的画法．（2)确定正视、侧视、俯视的方向，观察同一物体方向不同,所画的三视图也不同．2．求空间几何体的表面积应注意的问题（1)求组合体的表面积时，要注意各几何体重叠部分的处理．（2)底面是梯形的四棱柱侧放时，容易和四棱台混淆，在识别时要紧扣定义，以防出错。

高频考点一空间几何体的结构特征例1、给出下列命题：①在圆柱的上、下底面的圆周上各取一点，则这两点的连线是圆柱的母线；②有一个面是多边形，其余各面都是三角形的几何体是棱锥；③直角三角形绕其任一边所在直线旋转一周所形成的几何体都是圆锥;④棱台的上、下底面可以不相似,但侧棱长一定相等．其中正确命题的个数是（)A．0 B．1 C．2 D．3【答案】A【方法技巧】解决与空间几何体结构特征有关问题的技巧(1)要想真正把握几何体的结构特征,必须多角度、全面地去分析，多观察实物，提高空间想象能力；（2)紧扣结构特征是判断的关键，熟悉空间几何体的结构特征，依据条件构建几何模型，在条件不变的情况下，变换模型中的线面关系或增加线、面等基本元素，然后再依据题意判定；(3)通过反例对结构特征进行辨析,即要说明一个命题是错误的，只要举出一个反例即可．【变式探究】下列结论正确的是( )A.各个面都是三角形的几何体是三棱锥B。
