1.2.1空间几何体的三视图

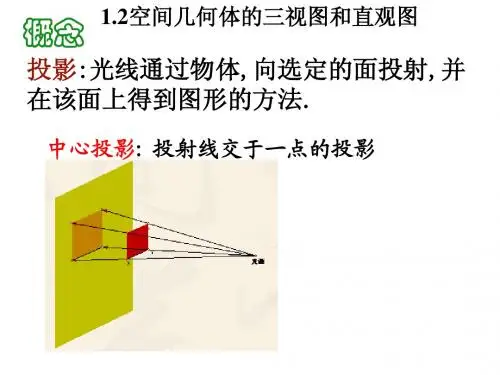

1.2.1 中心投影与平行投影~1.2.2 空间几何体的三视图知识一中心投影与平行投影 [导入新知] 1．投影的定义由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影．其中，把光线叫做投影线，把留下物体影子的屏幕叫做投影面． 2．中心投影与平行投影投影 定义特征 分类 中心投影 光由一点向外散射形成的投影 投影线交于一点平行投影 在一束平行光线照射下形成的投影投影线互相平行正投影和斜投影[化解疑难]平行投影和中心投影都是空间图形的一种画法，但二者又有区别 (1)中心投影的投影线交于一点，平行投影的投影线互相平行．(2)平行投影下，与投影面平行的平面图形留下的影子，与这个平面图形的形状和大小完全相同；而中心投影则不同． 知识二 三 视 图 [导入新知] 三视图 概念规律正视图 光线从几何体的前面向后面正投影得到的投影图 一个几何体的正视图和侧视图高度一样，正视图和俯视图长度一样，侧视图与俯视图宽度一样侧视图 光线从几何体的左面向右面正投影得到的投影图 俯视图 光线从几何体的上面向下面正投影得到的投影图[化解疑难]1．每个视图都反映物体两个方向上的尺寸．正视图反映物体的上下和左右尺寸，俯视图反映物体的前后和左右尺寸，侧视图反映物体的前后和上下尺寸．2．画几何体的三视图时，能看见的轮廓线和棱用实线表示，看不见的轮廓线和棱用虚线表示． 题型一中心投影与平行投影 [例1] 下列说法中：①平行投影的投影线互相平行，中心投影的投影线相交于一点；②空间图形经过中心投影后，直线变成直线，但平行线可能变成了相交的直线；③两条相交直线的平行投影是两条相交直线．其中正确的个数为()A．0B．1C．2D．3【答案】B[类题通法]1．判定几何体投影形状的方法．(1)判断一个几何体的投影是什么图形，先分清楚是平行投影还是中心投影，投影面的位置如何，再根据平行投影或中心投影的性质来判断．(2)对于平行投影，当图形中的直线或线段不平行于投影线时，平行投影具有以下性质：①直线或线段的投影仍是直线或线段；②平行直线的投影平行或重合；③平行于投影面的线段，它的投影与这条线段平行且等长；④与投影面平行的平面图形，它的投影与这个图形全等；⑤在同一直线或平行直线上，两条线段平行投影的比等于这两条线段的比．2．画出一个图形在一个平面上的投影的关键是确定该图形的关键点，如顶点、端点等，方法是先画出这些关键点的投影，再依次连接各投影点即可得此图形在该平面上的投影．[活学活用]如图所示，在正方体ABCD ­A′B′C′D′中，E，F分别是A′A，C′C的中点，则下列判断正确的序号是________．①四边形BFD′E在底面ABCD内的投影是正方形；②四边形BFD′E在平面A′D′DA内的投影是菱形；③四边形BFD′E在平面A′D′DA内的投影与在平面ABB′A内的投影是全等的平行四边形．【答案】①③题型二画空间几何体的三视图[例2]画出如右图所示的四棱锥的三视图．[解]几何体的三视图如下：[类题通法]画三视图的注意事项(1)务必做到长对正，宽相等，高平齐．(2)三视图的安排方法是正视图与侧视图在同一水平位置，且正视图在左，侧视图在右，俯视图在正视图的正下方．(3)若相邻两物体的表面相交，表面的交线是它们的分界线，在三视图中，要注意实、虚线的画法．[活学活用]沿一个正方体三个面的对角线截得的几何体如下图所示，则该几何体的侧视图为()【答案】B题型三由三视图还原空间几何体[例3]如下图所示的三视图表示的几何体是什么？画出物体的形状．(1)(2)(3)[解](1)该三视图表示的是一个四棱台，如右图．(2)由俯视图可知该几何体是多面体，结合正视图、侧视图可知该几何体是正六棱锥．如下图．(3)由于俯视图有一个圆和一个四边形，则该几何体是由旋转体和多面体拼接成的组合体，结合侧视图和正视图，可知该几何体上面是一个圆柱，下面是一个四棱柱，所以该几何体的形状如右图所示．[类题通法]由三视图还原几何体时，一般先由俯视图确定底面，由正视图与侧视图确定几何体的高及位置，同时想象视图中每一部分对应实物部分的形状．[活学活用]如图①、图②、图③、图④为4个几何体的三视图，根据三视图可以判断这四个几何体依次分别为()A．三棱台、三棱柱、圆锥、圆台B．三棱台、三棱锥、圆锥、圆台C．三棱柱、正四棱锥、圆锥、圆台D．三棱柱、三棱台、圆锥、圆台【答案】C易错易误辨析画几何体的三视图常见误区[典例]某几何体及其俯视图如下图所示，下列关于该几何体正视图和侧视图的画法正确的是()[解析]该几何体是由圆柱切割而得，由俯视图可知正视方向和侧视方向，进一步可画出正视图和侧视图(如图所示)，故选A.[答案]A[易错防范]1．易忽视该组合体的结构特征是由圆柱切割而得到，对正视方向与侧视方向的判断不正确而出错．2．三种视图中，可见的轮廓线都画成实线，存在但不可见的轮廓线一定要画出，但要画成虚线．画三视图时，一定要分清可见轮廓线与不可见轮廓线，避免出现错误．[成功破障]沿圆柱体上底面直径截去一部分后的物体如右图所示，它的俯视图是()【答案】D当堂检测1．4个直立在地面上的字母广告牌在不同情况下，在地面上的投影(阴影部分)效果如图，则在字母L，K，C的投影中，与字母N属同一种投影的有()【答案】A2.将长方体截去一个四棱锥，得到的几何体如图所示，则该几何体的侧视图为()【答案】D3．已知正方体的棱长为1，其俯视图是一个面积为1的正方形，侧视图是一个面积为2的矩形，则该正方体的正视图的面积等于________．【答案】24．如图甲所示，在正方体ABCD ­A1B1C1D1中，E，F分别是AA1，C1D1的中点，G是正方形BCC1B1的中心，则四边形AGFE在该正方体的各个面上的投影可能是图乙中的________．【答案】(1)(2)(3)5．如下图所示，画出下列组合体的三视图．解：三视图如图①、图②所示．6．某组合体的三视图如下图所示，试画图说明此组合体的结构特征．解：该三视图表示的是组合体，如右图所示，是7个小正方体拼接而成的组合体．。

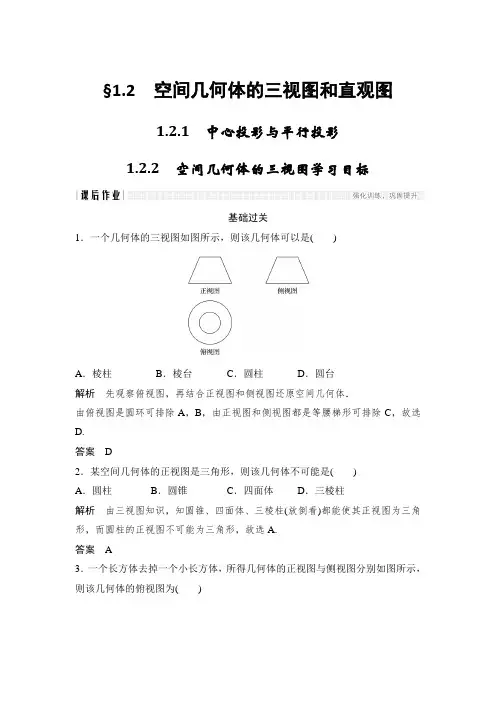

§1.2空间几何体的三视图和直观图1.2.1中心投影与平行投影1.2.2空间几何体的三视图学习目标基础过关1．一个几何体的三视图如图所示，则该几何体可以是()A．棱柱B．棱台C．圆柱D．圆台解析先观察俯视图，再结合正视图和侧视图还原空间几何体．由俯视图是圆环可排除A，B，由正视图和侧视图都是等腰梯形可排除C，故选D.答案 D2．某空间几何体的正视图是三角形，则该几何体不可能是()A．圆柱B．圆锥C．四面体D．三棱柱解析由三视图知识，知圆锥、四面体、三棱柱(放倒看)都能使其正视图为三角形，而圆柱的正视图不可能为三角形，故选A.答案 A3．一个长方体去掉一个小长方体，所得几何体的正视图与侧视图分别如图所示，则该几何体的俯视图为()解析正视图中小长方形在左上方，对应俯视图应该在左侧，排除B，D，侧视图中小长方形在右上方，排除A，故选C.答案 C4．下列物品：①探照灯；②车灯；③太阳；④月亮；⑤台灯中，所形成的投影是中心投影的是________(填序号)．解析探照灯、车灯、台灯的光线是由光源发出的光线，是中心投影；太阳、月亮距离地球很远，我们认为是平行光线，因此不是中心投影，故答案为①②⑤. 答案①②⑤5．一几何体的直观图如图所示，下列给出的四个俯视图中正确的是________(填序号)．解析该几何体是组合体，上面的几何体是一个五面体，下面是一个长方体，且五面体的一个面即为长方体的一个面，五面体最上面的棱的两端点在底面的射影距左右两边距离相等，因此填②.答案②6．根据以下三视图想象物体原形，并画出物体的实物草图．解(1)此几何体上面为圆柱，下面为圆台，实物草图如图①.(2)此几何体上面为圆锥，下面为圆柱，实物草图如图②.能力提升7．某四棱锥的三视图如图所示，则该四棱锥的最长棱的长度为()A．32B．23C．22D．2解析由三视图知可把四棱锥放在一个正方体内部，四棱锥为D－BCC1B1，最长棱为DB1＝DC2＋BC2＋BB21＝4＋4＋4＝2 3.故选B.答案 B8．如图，E，F分别为正方体的面ADD1A1、面BCC1B1的中心，则四边形BFD1E 在该正方体的面上的射影可能是()A．①②③B．②③C．①②④D．②④解析因为正方体是对称的几何体，所以四边形BFD1E在该正方体的面上的射影可分为：自上而下、自左至右、由前及后三个方向的射影，也就是在面ABCD、面BCC1B1、面DCC1D1上的射影．四边形BFD1E在面ABCD和面DCC1D1上的射影相同，如图②所示；四边形BFD1E在该正方体的对角面ABC1D1内，它在面BCC1B1上的射影显然是一条线段，如图③所示．故②③正确．答案 B9．如图，在正方体ABCD－A1B1C1D1中，点P是上底面A1B1C1D1内一动点，则三棱锥P－ABC的正视图与侧视图的面积的比值为________．解析依题意得三棱锥P－ABC的正视图与侧视图分别是一个三角形，且这两个三角形的底边长都等于正方体的棱长，底边上的高也都等于正方体的棱长，因此三棱锥P－ABC的正视图与侧视图的面积的比值为1.答案 110.某圆柱的高为2，底面周长为16，其三视图如图.圆柱表面上的点M在正视图上的对应点为A，圆柱表面上的点N在侧视图上的对应点为B，则在此圆柱侧面上，从M到N的路径中，最短路径的长度为________.解析由三视图可知，该几何体为如图①所示的圆柱，该圆柱的高为2，底面周长为16.画出该圆柱的侧面展开图，如图②所示，连接MN，则MS＝2，SN＝4，则从M到N的路径中，最短路径的长度为MS2＋SN2＝22＋42＝2 5.答案2 511．画出下列几何体的三视图．解题图①为正六棱柱，可按棱柱的画法画出，其三视图如图a；题图②为一个圆锥与一个圆台的组合体，按圆锥、圆台的三视图画出它们的组合形状，其三视图如图b.创新突破12．一个物体由几块相同的小正方体组成，其三视图如图所示，试据图回答下列问题：(1)该物体有多少层？(2)该物体的最高部分位于哪里？(3)该物体一共由几个小正方体构成？解(1)该物体一共有两层，从正视图和侧视图都可以看出来．(2)该物体最高部分位于左侧第一排和第二排．(3)从侧视图及俯视图可以看出，该物体前后一共三排，第一排左侧2个，右侧1个；第二排左侧2个，右侧没有；第三排左侧1个，右侧1个．该物体一共由7个小正方体构成．。

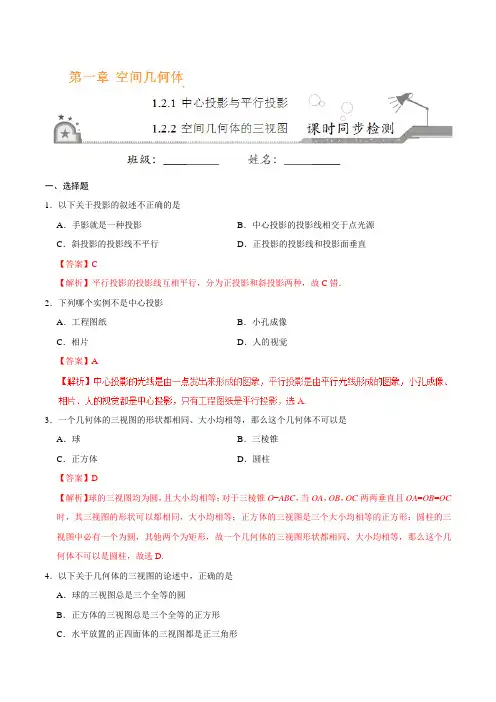

一、选择题1．以下关于投影的叙述不正确的是A．手影就是一种投影B．中心投影的投影线相交于点光源C．斜投影的投影线不平行D．正投影的投影线和投影面垂直【答案】C【解析】平行投影的投影线互相平行，分为正投影和斜投影两种，故C错．2．下列哪个实例不是中心投影A．工程图纸B．小孔成像C．相片D．人的视觉【答案】A3．一个几何体的三视图的形状都相同、大小均相等，那么这个几何体不可以是A．球B．三棱锥C．正方体D．圆柱【答案】D【解析】球的三视图均为圆，且大小均相等；对于三棱锥O−ABC，当OA，OB，OC两两垂直且OA=OB=OC 时，其三视图的形状可以都相同，大小均相等；正方体的三视图是三个大小均相等的正方形；圆柱的三视图中必有一个为圆，其他两个为矩形，故一个几何体的三视图形状都相同、大小均相等，那么这个几何体不可以是圆柱，故选D.4．以下关于几何体的三视图的论述中，正确的是A．球的三视图总是三个全等的圆B．正方体的三视图总是三个全等的正方形C．水平放置的正四面体的三视图都是正三角形D ．水平放置的圆台的俯视图是一个圆 【答案】A【解析】球的三视图总是三个全等的圆．5．小周过生日，公司为她预订的生日蛋糕(示意图)如下图所示，则它的正视图应该是【答案】B6．如图，在正方体1111ABCD A B C D -中，P 是线段CD 的中点，则三棱锥11P A B A -的侧视图为A ．B ．C ．D ．【答案】D【解析】由直观图可知，三棱锥11P A B A -的侧视图中线段11A B 的投影是线段11C D ，线段1B A 的投影是线段1C D ，是实线；而线段1A P 的投影是线段1D P ，是虚线. 故选D.7．如图是一个几何体的三视图，则此几何体的直观图是A ．B ．C ．D ．【答案】D【解析】由已知可得原几何体是一个圆锥和一个圆柱的组合体，上部分是一个圆锥，下部分是一个圆柱，而且圆锥和圆柱的底面积相等，故此几何体的直观图是：.故选D.8．若沿一个正方体三个面的对角线截得的几何体如图所示，则下列说法正确的是A ．正视图与侧视图一样B ．正视图与俯视图一样C ．侧视图与俯视图一样D ．正视图、侧视图、俯视图都不一样【答案】C9．如图，在正方体1111ABCD A B C D 中， M N 、分别是1BB 、BC 的中点，则图中阴影部分在平面11ADD A 上的投影为图中的A．B．C．D．【答案】A10．一个几何体的三视图如下图所示，这个几何体可能是一个A．三棱锥B．底面不规则的四棱锥C．三棱柱D．底面为正方形的四棱锥【答案】C【解析】根据三视图可知，该几何体是一个倒放的三棱柱．11．如图是一个几何体的三视图，则该几何体的所有棱中，最大值是A．2B．3C．32D．10【答案】C12．如图所示是某一容器的三视图，现向容器中匀速注水，容器中水面的高度h随时间t变化的图象可能是【答案】B【解析】由容器的三视图可知容器是由圆柱和圆台构成．由于水是匀速注入的，故水面的高度随着时间t的变化先是均匀增加，然后逐渐加快，故选B.二、填空题13．夜晚，人在路灯下的影子是________投影，人在月光下的影子是________投影.【答案】中心平行【解析】路灯的光是从一点发出的，故影子是中心投影；而月光可以近似看作平行的，月光下的影子是平行投影．14．一个几何体的正视图为一个三角形，则这个几何体可能是下列几何体中的________(填入所有可能的几何体前的编号)．①三棱锥；②四棱锥；③三棱柱；④四棱柱；⑤圆锥；⑥圆柱．【答案】①②③⑤15．一物体及其正视图如图：则它的侧视图与俯视图分别是图形中的________.【答案】③②【解析】侧视图是矩形中间有条实线，应选③；俯视图为矩形中间两条实线，且为上下方向，应选②. 16．如图，直三棱柱ABC－A1B1C1的侧棱长为2，底面是边长为2的正三角形，正视图是边长为2的正方形，则其侧视图的面积为________.【答案】2 317．如图，点O为正方体ABCD—A′B′C′D′的中心，点E为平面B′BCC′的中心，点F为B′C′的中点，则空间四边形D′OEF在该正方体的各个面上的投影可能是(写出所有可能的序号).【答案】①②③【解析】要画出四边形D′OEF在该正方体的各个面上的投影，只需画出四个顶点D′，O，E，F在每个面上的投影，再顺次连接就可得到在该面上的投影.空间四边形D′OEF在正方体的面DCC′D′上的正投影是①；在面BCC′B′上的正投影是②；在面ABCD上的正投影是③.故填①②③.三、解答题18．如图所示的几何体是由一个长方体木块锯成的.（1）判断该几何体是否为棱柱；（2）画出它的三视图．【答案】（1）是棱柱；（2）见解析.【解析】（1）是棱柱．因为该几何体的前、后两个面互相平行，其余各面都是矩形，而且相邻矩形的公共边都互相平行．（2）该几何体的三视图如下图：19．用数个小正方体组成一个几何体，使它的正视图和俯视图如图所示，俯视图中小正方形中的字母表示在该位置的小正方体的个数.（1）你能确定哪些字母表示的数？（2）该几何体可能有多少种不同的形状？【答案】见解析.（2）当d，e，f中有一个是2时，有3种不同的形状；当d，e，f中有两个是2时，有3种不同的形状；当d，e，f都是2时，有1种形状. 所以该几何体可能有7种不同的形状.。

1.2.1 中心投影与平行投影~1.2.2 空间几何体的三视图1．投影的概念及分类思考：画三视图时一定要求光线与投射面垂直吗？初试身手1．哪个实例不是中心投影()A．工程图纸B．小孔成像C．相片D．人的视觉2．如图，小华拿一个矩形木框在阳光下玩，矩形木框在地面上形成的投影不可能是()A B C D3．有一个几何体的三视图如图所示，这个几何体应是一个________．4．水平放置的下列几何体，正视图是长方形的是________．(填序号)①②③④合作探究A．矩形的平行投影一定是矩形B．梯形的平行投影一定是梯形C．两条相交直线的投影可能平行D．一条线段的中点的平行投影仍是这条线段投影的中点(2)如图所示，在正方体ABCD­A1B1C1D1中，M、N分别是BB1、BC的中点，则图中阴影部分在平面ADD1A1上的正投影是()A B C D【规律方法】判断几何体投影形状的方法及画投影的方法：(1)判断一个几何体的投影是什么图形，先分清楚是平行投影还是中心投影，投影面的位置如何，再根据平行投影或中心投影的性质来判断．(2)画出一个图形在一个平面上的投影的关键是确定该图形的关键点，如顶点、端点等，方法是先画出这些关键点的投影，再依次连接各投影点即可得出此图形在该平面上的投影．跟踪训练1．已知△ABC，选定的投影面与△ABC所在平面平行，则经过中心投影后所得的△A′B′C′与△ABC()A．全等B．相似C．不相似D．以上都不对()(2)画出如图所示几何体的三视图：①②【规律方法】1．画组合体三视图的“四个步骤”(1)析：分析组合体的组成形式；(2)分：把组合体分解成简单几何体；(3)画：画分解后的简单几何体的三视图；(4)拼：将各个三视图拼合成组合体的三视图．2．画三视图时要注意的“两个问题”(1)务必做到“正侧一样高，正俯一样长，俯侧一样宽”．(2)把可见轮廓线画成实线，不可见轮廓线要画成虚线，重合的线只画一条．跟踪训练2．螺栓是棱柱和圆柱构成的组合体，如图，画出它的三视图．1．如何由三视图确定几何体的长、宽、高？2．如图所示的三视图，其几何体是什么？其正视图、侧视图中的三角形的腰是几何体的侧棱长吗？例3(1)若一个几何体的正视图和侧视图都是等腰三角形，俯视图是带圆心的圆，则这个几何体可能是()A．圆柱B．三棱柱C．圆锥D．球体(2)若某几何体的三视图如图所示，则这个几何体的直观图可以是()A B C D【规律方法】由三视图确定几何体一般分两步：第一步：通过正视图和侧视图确定是柱体、锥体还是台体．若正视图和侧视图为矩形，则原几何体为柱体；若正视图和侧视图为等腰三角形，则原几何体为锥体；若正视图和侧视图为等腰梯形，则原几何体为台体．第二步：通过俯视图确定是多面体还是旋转体．若俯视图为多边形，则原几何体为多面体；若俯视图为圆，则原几何体为旋转体．跟踪训练3．根据下列图中所给出的几何体的三视图，试画出它们的形状．①②课堂小结1．三视图的正视图、侧视图、俯视图是分别从几何体的正前方、正左方、正上方观察几何体画出的轮廓线，画几何体三视图的要求是正视图、俯视图长对正，正视图、侧视图高平齐，俯视图、侧视图宽相等，前后对应，画出的三视图要检验是否符合“长对正、高平齐、宽相等”的基本特征．2．画组合体的三视图的步骤特别提醒：画几何体的三视图时，能看见的轮廓线和棱用实线表示，看不见的轮廓线和棱用虚线表示．当堂达标1．中心投影的投影线()A．相互平行B．交于一点C．是异面直线D．在同一平面内2．如图网格纸的各小格都是正方形，粗实线画出的是一个几何体的三视图，则这个几何体是()A．三棱锥B．三棱柱C．四棱锥D．四棱柱3．一个正三棱柱(俯视图为正三角形)的三视图如图所示，则这个三棱柱的高和底面边长分别为________．4．画出如图所示的几何体的三视图．参考答案新知初探1．影子投影线投影面一点一点平行平行正对2.思考：[提示]正确．由画三视图的规则要求可知正确．初试身手1．【答案】A【解析】根据中心投影的概念可知A不是中心投影．2．【答案】A【解析】矩形的投影可以是线段，矩形，平行四边形，但不会是梯形．3．【答案】棱台【解析】从俯视图来看，上、下底面都是正方形，但大小不一样，可以判断是棱台．4．【答案】③④【解析】①③④的正视图均是长方形，②是等腰三角形．合作探究【解析】矩形的平行投影可能是线段、平行四边形或矩形，梯形的平行投影可能是线段或梯形，两条相交直线的投影还是相交直线．因此A、B、C均错，故D正确．(2)【答案】A【解析】由正投影的定义知，点M、N在平面ADD1A1上的正投影分别是AA1、DA的中点，D在平面ADD1A1上的投影还是D，因此A正确．跟踪训练1．【答案】B【解析】本题主要考查对中心投影的理解．根据题意画出图形，如图所示．由图易得OAOA′＝ABA′B′＝OBOB′＝BCB′C′＝OCOC′＝ACA′C′，则△ABC∽△A′B′C′.【解析】依题意，侧视图中棱的方向是从左上角到右下角．故选B.(2) [解]①此几何体的三视图如图③所示；②此几何体的三视图如图④所示．①④跟踪训练2．[解]它的三视图如图所示．类型3由三视图还原几何体1．[提示]由正视图可确定几何体的长、高；由俯视图可确定几何体的宽．2．[提示]由三视图可知，该几何体为正四棱锥，如图所示．正视图、侧视图中三角形的腰长不是四棱柱的侧棱长，应为四棱椎的侧面高线．【例3】【答案】(1) C【解析】正视图和侧视图都是等腰三角形，俯视图是带圆心的圆说明此几何体是圆锥．(2)【答案】D【解析】对于选项A，B，正视图均不符合要求；对于选项C，俯视图显然不符合要求．只有D符合要求．跟踪训练3．[解]由三视图的特征，结合柱、锥、台、球及简单组合体的三视图逆推．图①对应的几何体是一个正六棱锥，图②对应的几何体是一个三棱柱，则所对应的空间几何体的图形分别如下：当堂达标1．【答案】B【解析】由中心投影的定义知，中心投影的投影线交于一点，故选B.2．【答案】B【解析】由题意知，该几何体的三视图为一个三角形，两个四边形，经分析可知该几何体为三棱柱．3．【答案】2，4【解析】由正三棱柱三视图中的数据，知三棱柱的高为2，底面边长为23×23＝4.4．[解]该几何体的三视图如图所示．。

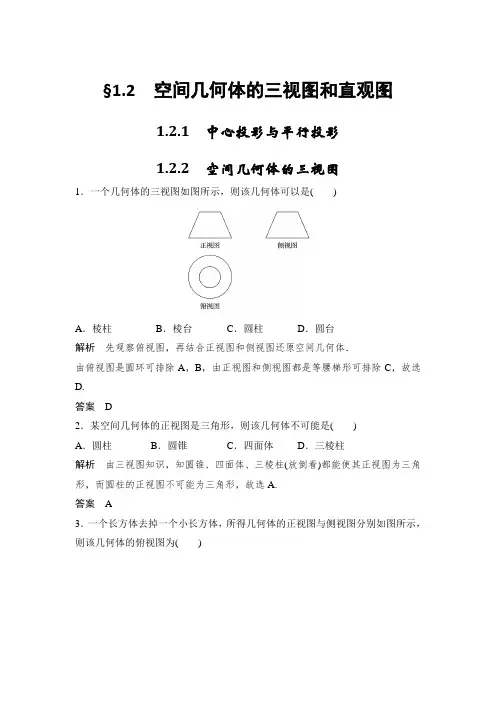

§1.2空间几何体的三视图和直观图1.2.1中心投影与平行投影1.2.2空间几何体的三视图1．一个几何体的三视图如图所示，则该几何体可以是()A．棱柱B．棱台C．圆柱D．圆台解析先观察俯视图，再结合正视图和侧视图还原空间几何体．由俯视图是圆环可排除A，B，由正视图和侧视图都是等腰梯形可排除C，故选D.答案 D2．某空间几何体的正视图是三角形，则该几何体不可能是()A．圆柱B．圆锥C．四面体D．三棱柱解析由三视图知识，知圆锥、四面体、三棱柱(放倒看)都能使其正视图为三角形，而圆柱的正视图不可能为三角形，故选A.答案 A3．一个长方体去掉一个小长方体，所得几何体的正视图与侧视图分别如图所示，则该几何体的俯视图为()解析正视图中小长方形在左上方，对应俯视图应该在左侧，排除B，D，侧视图中小长方形在右上方，排除A，故选C.答案 C4．下列物品：①探照灯；②车灯；③太阳；④月亮；⑤台灯中，所形成的投影是中心投影的是________(填序号)．解析探照灯、车灯、台灯的光线是由光源发出的光线，是中心投影；太阳、月亮距离地球很远，我们认为是平行光线，因此不是中心投影，故答案为①②⑤. 答案①②⑤5．一几何体的直观图如图所示，下列给出的四个俯视图中正确的是________(填序号)．解析该几何体是组合体，上面的几何体是一个五面体，下面是一个长方体，且五面体的一个面即为长方体的一个面，五面体最上面的棱的两端点在底面的射影距左右两边距离相等，因此填②.答案②6．根据以下三视图想象物体原形，并画出物体的实物草图．解(1)此几何体上面为圆柱，下面为圆台，实物草图如图①.(2)此几何体上面为圆锥，下面为圆柱，实物草图如图②.能力提升7．某四棱锥的三视图如图所示，则该四棱锥的最长棱的长度为()A．32B．23C．22D．2解析由三视图知可把四棱锥放在一个正方体内部，四棱锥为D－BCC1B1，最长棱为DB1＝DC2＋BC2＋BB21＝4＋4＋4＝2 3.故选B.答案 B8．如图，E，F分别为正方体的面ADD1A1、面BCC1B1的中心，则四边形BFD1E 在该正方体的面上的射影可能是()A．①②③B．②③C．①②④D．②④解析因为正方体是对称的几何体，所以四边形BFD1E在该正方体的面上的射影可分为：自上而下、自左至右、由前及后三个方向的射影，也就是在面ABCD、面BCC1B1、面DCC1D1上的射影．四边形BFD1E在面ABCD和面DCC1D1上的射影相同，如图②所示；四边形BFD1E在该正方体的对角面ABC1D1内，它在面BCC1B1上的射影显然是一条线段，如图③所示．故②③正确．答案 B9．如图，在正方体ABCD－A1B1C1D1中，点P是上底面A1B1C1D1内一动点，则三棱锥P－ABC的正视图与侧视图的面积的比值为________．解析依题意得三棱锥P－ABC的正视图与侧视图分别是一个三角形，且这两个三角形的底边长都等于正方体的棱长，底边上的高也都等于正方体的棱长，因此三棱锥P－ABC的正视图与侧视图的面积的比值为1.答案 110．一块石材表示的几何体的三视图如图所示，将该石材切削、打磨、加工成球，则能得到的最大球的半径等于________．解析由图可得该几何体为三棱柱，因为正视图、侧视图、俯视图的内切圆最小的是正视图(直角三角形)所对应的内切圆，所以最大球的半径为正视图中直角三角形的内切圆的半径r.由题意，得8－r＋6－r＝82＋62.解得r＝2.答案 211．画出下列几何体的三视图．解题图①为正六棱柱，可按棱柱的画法画出，其三视图如图a；题图②为一个圆锥与一个圆台的组合体，按圆锥、圆台的三视图画出它们的组合形状，其三视图如图b.12．(选做题)一个物体由几块相同的小正方体组成，其三视图如图所示，试据图回答下列问题：(1)该物体有多少层？(2)该物体的最高部分位于哪里？(3)该物体一共由几个小正方体构成？解(1)该物体一共有两层，从正视图和侧视图都可以看出来．(2)该物体最高部分位于左侧第一排和第二排．(3)从侧视图及俯视图可以看出，该物体前后一共三排，第一排左侧2个，右侧1个；第二排左侧2个，右侧没有；第三排左侧1个，右侧1个．该物体一共由7个小正方体构成．。
