空间几何体的三视图与直观图 测试题

高三数学空间几何体的三视图与直观图试题答案及解析1.一个多面体的三视图如图所示，则该多面体的体积为（）A．B．C．D．【答案】A【解析】由三视图可知，该多面体是由正方体截去两个正三棱锥所成的几何体，如图，正方体棱长为2，正三棱锥侧棱互相垂直，侧棱长为1，故几何体的体积为：V正方体-2V棱锥侧2×2×2−2×．故选：A．【考点】三视图求解几何体的体积．2.在长方体中割去两个小长方体后的几何体的三视图如图，则切割掉的两个小长方体的体积之和等于.【答案】24【解析】由题意割去的两个小长方体的体积为.【考点】三视图，几何体的体积..3.某几何体的三视图如图(其中侧视图中的圆弧是半圆)，则该几何体的表面积为()A．92＋14πB．82＋14πC．92＋24πD．82＋24π【答案】A【解析】由几何体的三视图，知该几何体的下半部分是长方体，上半部分是半径为2，高为5的圆柱的一半．长方体中EH＝4，HG＝4，GK＝5，所以长方体的表面积为(去掉一个上底面)2(4×4＋4×5)＋4×5＝92．半圆柱的两个底面积为π×22＝4π，半圆柱的侧面积为π×2×5＝10π，所以整个组合体的表面积为92＋4π＋10π＝92＋14π，选A．4.在一个几何体的三视图中，正视图和俯视图如图所示，则相应的侧视图可以为()【答案】D【解析】由题目所给的几何体的正视图和俯视图，可知该几何体为半圆锥和三棱锥的组合体，如图所示，可知左视图为等腰三角形，且轮廓线为实线，故选D．5.一个正方体截去两个角后所得几何体的正视图、侧视图如图所示，则其俯视图为()【答案】C【解析】依题意可知该几何体的直观图如图所示，故其俯视图应为C．6.某几何体的三视图如图所示，则该几何体的体积为A．12B．18C．24D．30【答案】C【解析】由三视图可知该几何体是一个底面为直角三角形的直三棱柱的一部分，其直观图如上图所示，其中,侧面是矩形，其余两个侧面是直角梯形，由于,平面平面,所以平面,所以几何体的体积为：故选C.【考点】1、空间几何体的三视图；2、空间几何体的体积.7.一块石材表示的几何体的三视图如图2所示，将石材切削、打磨、加工成球，则能得到的最大球的半径等于（）A．1B．2C．3D．4【答案】B【解析】由图可得该几何体为三棱柱,因为正视图,侧视图,俯视图的内切圆半径最小的是正视图(直角三角形)所对应的内切圆,所以最大球的半径为正视图直角三角形内切圆的半径,则,故选B.【考点】三视图内切圆球三棱柱8. [2013·四川高考]一个几何体的三视图如图所示，则该几何体可以是()A．棱柱B．棱台C．圆柱D．圆台【答案】D【解析】由正视图和侧视图可知，该几何体不可能是圆柱，排除选项C；又由俯视图可知，该几何体不可能是棱柱或棱台，排除选项A、B.故选D.9.[2013·宁波质检]如图，水平放置的三棱柱的侧棱长和底边长均为2，且侧棱AA1⊥平面A1B1C1，正视图是正方形，俯视图是正三角形，该三棱柱的侧视图面积为()A．2B．C．2D．4【答案】A【解析】由题意可知，该三棱柱的侧视图应为矩形，如图所示．在该矩形中，MM1＝CC1＝2，CM＝C1M1＝·AB＝.所以侧视图的面积为S＝2.10.某几何体的三视图如图所示,则该几何体的体积的最大值为 .【答案】【解析】该几何体是类似墙角的三棱锥，假设一条直角的棱长为x，则三条直角棱长分别为.所以体积为.当且仅当时取等号.【考点】1.三视图.2.函数最值问题.3.空间想象能力.11.（2012•广东）某几何体的三视图如图所示，它的体积为（）A．12πB．45πC．57πD．81π【答案】C【解析】由三视图可知，此组合体上部是一个母线长为5，底面圆半径是3的圆锥，下部是一个高为5，底面半径是3的圆柱故它的体积是5×π×32+π×32×=57π故选C12. (2014·咸宁模拟)某几何体的三视图如图所示(其中侧视图中的圆弧是半圆),则该几何体的表面积为( )A．92+14πB．82+14πC．92+24πD．82+24π【答案】A【解析】由几何体的三视图知该几何体的下半部分是长方体,上半部分是半径为2,高为5的圆柱的一半.所以长方体的表面积为(去掉一个上底面)2(4×4+4×5)+4×5=92.半圆柱的两个底面积为π×22=4π,半圆柱的侧面积为π×2×5=10π,所以整个组合体的表面积为92+4π+10π=92+14π. 13.在一个几何体的三视图中，正视图和俯视图如图所示，则相应的侧视图可以为【答案】D【解析】条件对应的几何体是由底面棱长为r的正四棱锥沿底面对角线截出的部分与底面为半径为r的圆锥沿对称轴截出的部分构成的。

高三数学空间几何体的三视图与直观图试题答案及解析1.已知某锥体的三视图（单位：cm）如图所示，则该锥体的体积为．【答案】２．【解析】由已知几何体的视图可知，几何体为四棱锥，其中SA垂直于平面ABCD，SA=2，四边形ABCD为直角梯形，AD=1，BC=2，AB=2，所以四棱锥的体积为【考点】三视图求几何体的体积.2.某几何体的三视图（单位：cm）如图所示，则该几何体的体积是（）A．B．C．D．【答案】B【解析】由三视图知，原几何体是由一个长方体与一个三棱柱组成，其体积为，故选B.【考点】根据三视图还原几何体，求原几何体的体积，容易题.3.若某多面体的三视图（单位: cm）如图所示, 则此多面体的体积是（）A．cm3B．cm3C．cm3D．cm3【答案】C【解析】由三视图可得，该几何体相当于一个正方体切去一个三个侧棱长为1的三棱锥.所以该几何体的体积为.故选C.【考点】1.三视图.2.空间想象力.3.几何体的体积.4. (2014·孝感模拟)一个几何体的三视图如图所示,其中俯视图与侧视图均为半径是2的圆,则这个几何体的表面积是( )A．16πB．14πC．12πD．8π【答案】A【解析】由三视图可知,该几何体是球挖去半球.其中两个半圆的面积为π×22=4π.个球的表面积为×4π×22=12π,所以这个几何体的表面积是12π+4π=16π.5.如图，某几何体的三视图都是等腰直角三角形，则几何体的体积是（）A．8B．7C．9D．6【答案】C【解析】由三视图可知,几何体是底面为等腰直角三角形,有一侧棱与底面垂直(垂足在非直角处)的三棱锥,其底面面积为×6×3=9,三棱锥的高为3,所以三棱锥的体积=×9×3=9．6.已知某几何体的三视图(如图),正视图和侧视图均为两个相等的等边三角形,府视图为正方形,则几何体的体积为（）A．B．4C．9D．9【答案】C【解析】由三视图可知,几何体由两个同底之正四棱锥组成所以其体积为V=2××32×3×=9 7.一空间几何体的三视图如图所示，该几何体的体积为12π＋，则正视图中x的值为( )A．5B．4C．3D．2【答案】C【解析】三视图，由正四棱锥和圆柱组成，故选C．8.如图，一个四棱锥的底面为正方形，其三视图如图所示，则这个四棱锥的体积为（）A．1B．2C．3D．4【答案】B【解析】由题意，棱锥的高为，底面面积为，∴.【考点】三视图，体积．9.某几何体的三视图如题（6）所示，其侧视图是一个边长为1的等边三角形，俯视图是两个正三角形拼成的菱形，则这个几何体的体积为（）A．1B．C．D．【答案】C【解析】这是由两个三棱锥拼成的几何体，其体积为.选C.【考点】三视图及几何体的体积.10.―个几何体的三视图如图所示(单位：)，则该几何体的体积为．【答案】18+9【解析】由三视图可知，此几何体为两个相切的球上方放了一个长方体组成的组合体，所以其体积为：V=3×6×1+2××=18+911.一个空间几何体的三视图如图所示，该几何体的表面积为__________.【答案】152【解析】几何体为一个三棱柱，底面为一个等腰三角形，底边长为6，底边上高为4，腰长为５.棱柱的高为8.因此表面积为【考点】三视图12.某三棱锥的三视图如图所示，则这个三棱锥的体积为；表面积为．【答案】；．【解析】由三视图知几何体如下图，为一个三棱锥，且三棱锥的一个侧面与底面垂直，底面三角形的一条边长为，该边上的高为，∴几何体的体积．它的表面积为．【考点】由三视图求面积、体积．13.已知某个几何体的三视图如下，根据图中标出的尺寸（单位：cm），可得这个几何体的体积是_______.【答案】【解析】由题意可得该几何体是一个三棱锥，体积.【考点】1.三视图的知识.2.立几中的线面关系.3.三棱锥的体积公式.14.一个空间几何体的三视图如图所示，其正视图、侧视图、俯视图均为等腰直角三角形，且直角边长都为1，则这个几何体的体积是【答案】【解析】由三视图，可知该几何体是三棱锥，并且侧棱，，，则该三棱锥的高是，底面三角形是直角三角形，所以这个几何体的体积＝＝．【考点】由三视图求几何体的体积．15.一个几何体的三视图如图所示,则该机合体的体积为( )A．B．C．D．【答案】B【解析】分析可得该几何体是底面为菱形的四棱锥,则高底面面积,所以.故选B【考点】三视图四棱锥体积16.一个几何体的三视图如图所示，则该几何体的体积是【答案】【解析】通过三视图的观察可得，该几何体是一个四棱柱，底面是一个直角梯形，其上下底分别为2,3，梯形的高为2.四棱柱的高为2.所以几何体的体积为.【考点】1.三视图的知识.2.几何体的体积.3.空间想象力.17.某长方体被一个平面所截，得到的几何体的三视图如图所示，则这个几何体的体积为()A．4B．4C．6D．8【答案】D【解析】割补可得其体积为2×2×2＝8.18.某几何体的三视图如图所示，则该几何体的体积是________．【答案】16π－16【解析】由三视图知，该几何体是由一个底面半径为2，高为4的圆柱内挖去一个底面边长为2，高为4的正四棱柱后剩下的部分，∴V＝(π×22－22)×4＝16π－16.19.已知正方体ABCD-A1B1C1D1，M为棱A1B1的中点，N为棱A1D1的中点．如图是该正方体被M，N，A所确定的平面和N，D，C1所确定的平面截去两个角后所得的几何体，则这个几何体的正视图为()．【答案】B【解析】对于选项A，由于只是截去了两个角，此切割不可能使得正视图成为梯形．故A不对；对于B，正视图是正方形符合题意，线段AM的影子是一个实线段，相对面上的线段DC1的投影是正方形的对角线，由于从正面看不到，故应作成虚线，故选项B正确；对于C，正视图是正方形，符合题意，有两条实线存在于正面不符合实物图的结构，故不对；对于D，正视图是正方形，符合题意，其中的两条实线符合俯视图的特征，故D不对．20.若一个底面为正三角形、侧棱与底面垂直的棱柱的三视图如图所示，则该棱柱的体积为（）A．B．C．D．6【答案】B【解析】由三视图知该直三棱柱高为4，底面正三角形的高为3，所以正三角形边长为6，所以V＝×36×4＝36.故选B.【考点】1.三视图；2.柱体体积计算.21.某由圆柱切割获得的几何体的三视图如图所示,其中俯视图是中心角为的扇形,则该几何体的体积为（）A．B．C．D．【答案】D【解析】由题意知道，该几何体体积是圆柱体积的，即.【考点】1、三视图；2、几何体体积.22.右图是一个几何体的三视图，其中正视图和侧视图都是一个两底长分别为2和4，腰长为4的等腰梯形，则该几何体的侧面积是( )A．B．C．D．【答案】B【解析】由三视图可得该几何体是一个圆台，其两底直径分别为2和4，母线长为4，所以该几何体的侧面积是，选B..【考点】三视图，圆台的侧面积.23.如图是一个组合几何体的三视图，则该几何体的体积是 .A．B．C．D．【答案】A【解析】由三视图还原可知该几何体是一个组合体，下面是一个半径为4，高为8的圆柱，，上面是一个三棱柱，故所求体积为.【考点】三视图，圆柱、三棱柱的体积公式.24.已知一个几何体的三视图如图所示，则该几何体的体积为___________【答案】【解析】该几何体为圆柱中挖去半个球而得的组合体，其体积为.【考点】三视图.25.一个几何体的三视图如图所示（单位长度：），俯视图中圆与四边形相切，且该几何体的体积为，则该几何体的高为 .【答案】【解析】由如图所示的几何体的三视图知：这个几何体是一个半径为的球和一个直四棱柱的结合体，且这个直四棱柱的底面是对角线分别为和的棱形，这个直四棱柱的高为，∴这个几何体的体积：V=，解得h=.【考点】1.三视图；2.几何体的面积和体积26.一个几何体的三视图如图所示，则该几何体的直观图可以是（）【答案】D【解析】通过三视图的俯视图可知，该几何体是由两个旋转体组成，故选D.【考点】1.三视图的应用.27.如图为一个几何体的三视图正视图和侧视图均为矩形，俯视图中曲线部分为半圆，尺寸如图所示，则该几何体的表面积为（）A．B．C．D．【答案】D【解析】由三视图可知，这是一个由半个圆柱和一个三棱柱构成的组合体，这个组合体仍为一个柱体。

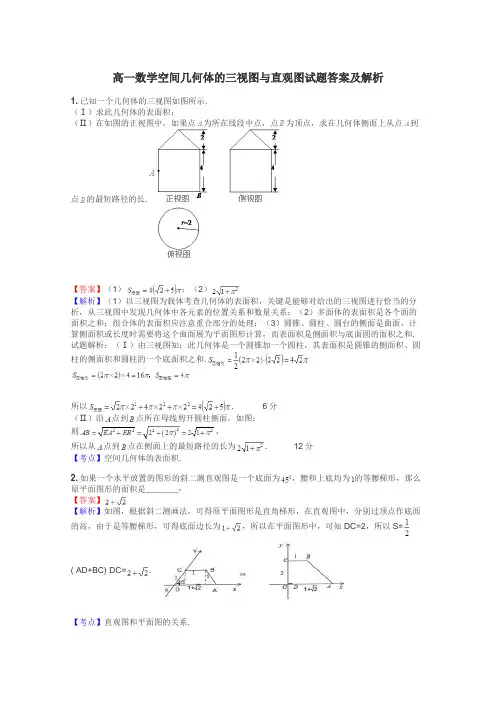

高一数学空间几何体的三视图与直观图试题答案及解析1.已知一个几何体的三视图如图所示.（Ⅰ）求此几何体的表面积；（Ⅱ）在如图的正视图中，如果点为所在线段中点，点为顶点，求在几何体侧面上从点到点的最短路径的长.【答案】（1）；（2）【解析】（1）以三视图为载体考查几何体的表面积，关键是能够对给出的三视图进行恰当的分析，从三视图中发现几何体中各元素的位置关系和数量关系；（2）多面体的表面积是各个面的面积之和；组合体的表面积应注意重合部分的处理；（3）圆锥、圆柱、圆台的侧面是曲面，计算侧面积或长度时需要将这个曲面展为平面图形计算，而表面积是侧面积与底面圆的面积之和. 试题解析：（Ⅰ）由三视图知：此几何体是一个圆锥加一个圆柱，其表面积是圆锥的侧面积、圆柱的侧面积和圆柱的一个底面积之和.所以． 6分（Ⅱ）沿点到点所在母线剪开圆柱侧面，如图：则，所以从点到点在侧面上的最短路径的长为． 12分【考点】空间几何体的表面积.2.如果一个水平放置的图形的斜二测直观图是一个底面为，腰和上底均为的等腰梯形，那么原平面图形的面积是_______-【答案】【解析】如图，根据斜二测画法，可得原平面图形是直角梯形，在直观图中，分别过顶点作底面的高，由于是等腰梯形，可得底面边长为，所以在平面图形中，可知DC=2，所以S= ( AD+BC)·DC=.【考点】直观图和平面图的关系.3.下列命题中正确的是（）A．空间三点可以确定一个平面B．三角形一定是平面图形C．若A、B、C、D既在平面α内，又在平面β内，则平面α和平面β重合D．四条边都相等的四边形是平面图形【答案】B【解析】不在同一直线的三点确定一个平面，故A错，B对；共线的四点可以构成无数个平面，故C错；正四面体的四个边都相等，但它不是平面图形，故D错.故选B.【考点】平面的基本性质.4.将棱长为2的正方体切割后得一几何体，其三视图如图所示，则该几何体的体积为___________.【答案】.【解析】由三视图可知，该几何体为正方体先切割得到的三棱柱后切割一三棱锥，如图所示，则其体积为.【考点】空间几何体的体积.5.某一几何体的三视图如图所示.按照给出的尺寸（单位:cm），(1)请写出该几何体是由哪些简单几何体组合而成的;（2）求出这个几何体的体积.【答案】(1) 正方体和直三棱柱；（2）10cm3．【解析】(1)画出已知三视图的直观图,就很容易获得此几何体是由哪些简单几何体组合而成的;(1)既然几何体是由简单几何体组合而成的,那就只需先求得各个简单几何体的体积,然后相加即得所求几何体的体积.试题解析：(1)如图是题中所给几何体的直观图，所以这个几何体可看成是由正方体及直三棱柱的组合体．（2）由，，可得．所求几何体的体积：【考点】1.三视图;2.直观图;3.体积公式.6.某向何体的三视图如图所示，则该几何体的体积为（）A．B．C．D．【答案】A【解析】由三视图可知,该几何体是一个长方体和一个半圆柱组成的几何体,所以体积为。

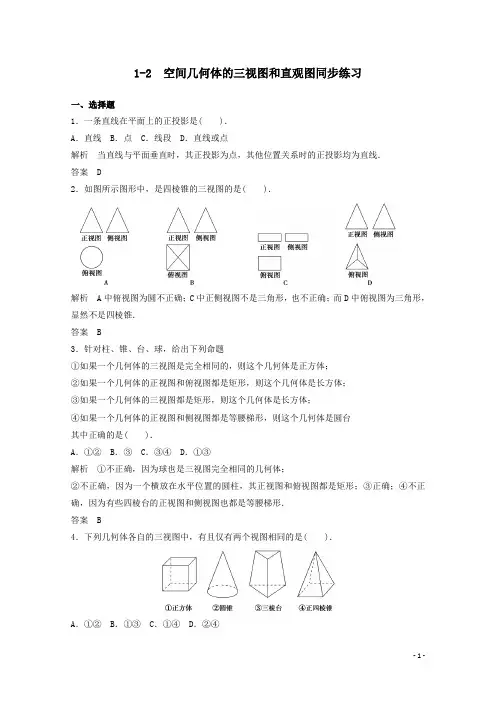

1-2 空间几何体的三视图和直观图同步练习一、选择题1．一条直线在平面上的正投影是( )．A．直线 B．点 C．线段 D．直线或点解析当直线与平面垂直时，其正投影为点，其他位置关系时的正投影均为直线．答案 D2．如图所示图形中，是四棱锥的三视图的是( )．解析A中俯视图为圆不正确；C中正侧视图不是三角形，也不正确；而D中俯视图为三角形，显然不是四棱锥．答案 B3．针对柱、锥、台、球，给出下列命题①如果一个几何体的三视图是完全相同的，则这个几何体是正方体；②如果一个几何体的正视图和俯视图都是矩形，则这个几何体是长方体；③如果一个几何体的三视图都是矩形，则这个几何体是长方体；④如果一个几何体的正视图和侧视图都是等腰梯形，则这个几何体是圆台其中正确的是( )．A．①② B．③ C．③④ D．①③解析①不正确，因为球也是三视图完全相同的几何体；②不正确，因为一个横放在水平位置的圆柱，其正视图和俯视图都是矩形；③正确；④不正确，因为有些四棱台的正视图和侧视图也都是等腰梯形．答案 B4．下列几何体各自的三视图中，有且仅有两个视图相同的是( )．A．①② B．①③ C．①④ D．②④解析①的三个三视图都是正方形；②的正视图与侧视图都是等腰三角形，俯视图是圆及圆心；③的三个视图都不相同；④的正视图与侧视图相同，都是等腰三角形，俯视图为正方形．答案 D5．如图所示，在这4个几何体各自的三视图中，有且仅有两个视图相同的是( )A．①②B．①③ C．①④D．②④解析：①正方体的正视图、侧视图、俯视图都是正方形；②圆锥的正视图、侧视图、俯视图依次为：三角形、三角形、圆及圆心；③三棱台的正视图、侧视图、俯视图依次为：梯形、梯形(两梯形不同)、三角形(内外两个三角形，且对应顶点相连)；④正四棱锥的正视图、侧视图、俯视图依次为：三角形、三角形、正方形及中心．答案：D6．若某几何体的三视图如图所示，则这个几何体可以是( )．解析A中正视图、俯视图不对，故A错．B中正视图、侧视图不对，故B错．C中侧视图、俯视图不对，故C错，故选D.答案 D二、填空题7．一个图形的投影是一条线段，这个图形不可能是下列图形中的________(填序号)．①线段；②直线；③圆；④梯形；⑤长方体．解析②的投影是直线或点，对于③④，当图形所在面与投影面垂直时，其投影为线段，而⑤的投影显然不可能是平面图形．答案②⑤8．如图所示为一个简单组合体的三视图，它的上部是一个________，下部是一个________．解析 这是一个组合体，上部为圆锥．下部为圆柱． 答案 圆锥 圆柱9．在棱长为1的正方体ABCD-A 1B 1C 1D 1中，对角线AC 1在六个面上的投影长度总和是________． 解析 正方体的体对角线在各个面上的投影是正方体各个面上的对角线，因而其长度都是2，所以其和为6 2. 答案 6 210．设某几何体的三视图如下(尺寸的长度单位为m)．则该几何体的高为________m ，底面面积为________m 2.解析 由三视图可知，该几何体为三棱锥(如图)，AC ＝4，BD ＝3，高为2.S △ABC ＝12AC ·BD ＝12×4×3＝6.答案 2 6 三、解答题11．画出如图所示的空间图形的三视图(阴影部分为正面)．解 该几何体是在一正方体上面放一个圆台，其三视图如图所示．综合提高 限时25分钟12．说出下列三视图表示的几何体，并画出该几何体．解该三视图表示的几何体是截去一角的正方体．如图所示．选作题如图所示，图(2)是图(1)中实物的正视图和俯视图，你认为正确吗？如果不正确，请找出错误并改正，然后画出它的侧视图．解图(1)是由两个长方体组合而成的，正视图正确，俯视图错误．俯视图应该画出不可见轮廓(用虚线表示)，侧视图轮廓是一个矩形，有一条可视的交线(用实线表示)，正确画法如下图所示．。

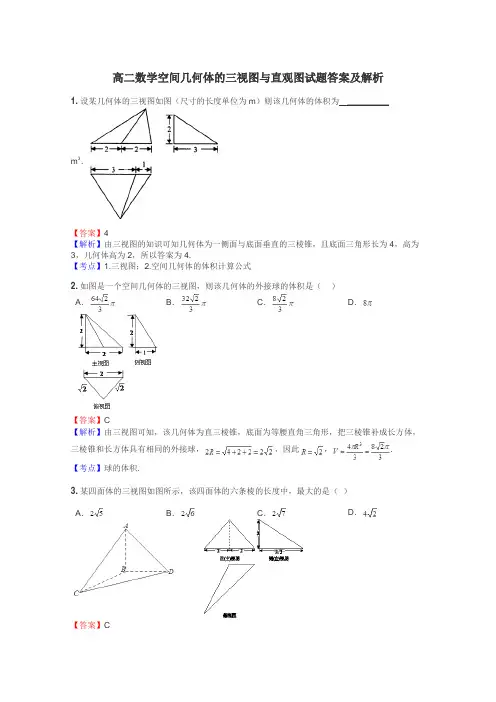

高二数学空间几何体的三视图与直观图试题答案及解析1.设某几何体的三视图如图（尺寸的长度单位为m）则该几何体的体积为_________m3．【答案】4【解析】由三视图的知识可知几何体为一侧面与底面垂直的三棱锥，且底面三角形长为4，高为3，几何体高为2，所以答案为4.【考点】1.三视图；2.空间几何体的体积计算公式2.如图是一个空间几何体的三视图，则该几何体的外接球的体积是（）A．B．C．D．【答案】C【解析】由三视图可知，该几何体为直三棱锥，底面为等腰直角三角形，把三棱锥补成长方体，三棱锥和长方体具有相同的外接球，，因此，.【考点】球的体积.3.某四面体的三视图如图所示，该四面体的六条棱的长度中，最大的是（）A．B．C．D．【答案】C【解析】如图所示，可知,所以,,所以最长边为.【考点】空间几何体，三视图.4.已知某几何体的三视图如图所示，则该几何体的体积为( )A．B．C．D．【答案】C【解析】由三视图知几何体为三棱锥，且三棱锥的高为3，底面三角形的一条边长为3，该边上的高为1，∴几何体的体积【考点】由三视图求体积5.如图是某个四面体的三视图，该四面体的体积为．【答案】【解析】由三视图可知,其为三棱锥,且一侧棱垂直于底面.所以根据棱锥体积公式有.【考点】三视图,棱锥体积.6.已知四棱锥的三视图如图，则四棱锥的全面积为( )A．B．C．5D．4【答案】B【解析】三视图复原的几何体是四棱锥，判断底面形状，四棱锥的特征，利用三视图的数据，求出全面积即可．【考点】三视图.7.右图是某几何体的三视图，其中正视图是正方形，侧视图是矩形，俯视图是半径为2的半圆，则该几何体的表面积等于（）B．24πA．C．D．12π【答案】A【解析】由题意可得，直观图为底面直径为4，高为4的圆柱的一半，所以该几何体的表面积是正方形面积+圆柱侧面积的一半+圆的面积，即，故选A．【考点】由三视图求表面积．8.已知某几何体的三视图(单位： cm)如右图所示，则该几何体的体积是。

高三数学空间几何体的三视图与直观图试题答案及解析1.某几何体的三视图如图所示，则该几何体的体积是（）A．B．C．D．【答案】A【解析】由三视图可知，该几何体是圆锥的四分之一，其底半径为，高为，所以其体积为，故选.【考点】1.三视图；2.几何体的体积.2.若某三棱柱截去一个三棱锥后所剩几何体的三视图如下图所示，则此几何体的体积等于（）A．B．C．D．【答案】C【解析】由三视图可知，空间几体体的直观图如下图所示：所求几何体的体积故选C.【考点】1、三视图；2、空间几何体的体积.3.如图，一个几何体的三视图（正视图、侧视图和俯视图）为两个等腰直角三角形和一个边长为1的正方形，则其外接球的表面积为A．πB．2πC．3πD．4π【答案】C【解析】原几何体为有一条侧棱垂直于底面的四棱锥，且底面是边长为1的正方形，垂直于底面的侧棱长也为1，因此，该几何体可以补形为一个棱长为1的正方体，其外接球就是这个正方体的外接球，直径为正方体的对角线长，即2R＝，故R＝故外接球表面积为：4πR2＝3π.【考点】三视图，几何体的外接球及其表面积4.如图所示，一个三棱锥的三视图是三个直角三角形(单位： cm)，则该三棱锥的外接球的表面积为________cm2．【答案】29π【解析】从三棱锥的三视图可知，三棱锥有两侧面与底面垂直，把三棱锥补成长，宽，高分别为4,2,3的长方体，设外接球的半径为R，由42＋22＋32＝4R2得，S＝4πR2＝29π(cm2)．球5.某个长方体被一个平面所截，得到的几何体的三视图如图所示，则这个几何体的体积为()A．4B．2C．D．8【答案】D【解析】由三视图可知，该几何体如图所示，其底面为正方形，正方形的边长为2．HD＝3，BF ＝1，将相同的两个几何体放在一起，构成一个高为4的长方体，所以该几何体的体积为×2×2×4＝8．6.在一个几何体的三视图中，正视图和俯视图如图所示，则相应的侧视图可以为()【答案】D【解析】由题目所给的几何体的正视图和俯视图，可知该几何体为半圆锥和三棱锥的组合体，如图所示，可知左视图为等腰三角形，且轮廓线为实线，故选D．7.一个几何体的三视图如图所示，已知这个几何体的体积为，= .【答案】【解析】由三视图知，原几何体是一个四棱锥，底面是面积为的矩形，高为，所以，解得.【考点】三视图，空间几何体的体积.8.如图，水平放置的正三棱柱的主视图是一边长为2的正方形，则该三棱柱的左视图的面积为．【答案】【解析】左视图为一个矩形，长宽分别为，因此面积为.【考点】三视图9.若一个正三棱柱的正视图如图所示，其顶点都在一个球面上，则该球的表面积为() A．B．C．D．【答案】B【解析】依题意得，该正三棱柱的底面正三角形的边长为2，侧棱长为1．设该正三棱柱的外接球半径为R，易知该正三棱柱的底面正三角形的外接圆半径是2sin 60°×＝，所以R2＝＋＝，则该球的表面积为4πR2＝．10.图中的网格是边长为1的小正方形，在其上用粗线画出了某多面体的三视图，则该多面体的体积为________．【答案】16【解析】从三视图可知，这是一个四棱锥，.【考点】三视图.11.如图所示，一个空间几何体的正视图和左视图都是边长为的正方形，俯视图是一个直径为的圆，那么这个几何体的体积为 ( )A．B．C．D．【答案】B【解析】几何体是圆柱，.【考点】三视图，圆柱的体积.12.一个几何体的三视图如图所示，其中正视图是一个正三角形，则该几何体的体积为( )A．1B．C．D．【答案】B【解析】由三视图可知，此几何体为三棱锥，如图，其中正视图为，是边长为2的正三角形，，且，底面为等腰直角三角形，，所以体积为，故选B.13.已知棱长为1的正方体的俯视图是一个面积为1的正方形，则该正方体的正视图的面积不可能等于（）A．1B．C．D．【答案】C【解析】由题意知，正视图的最大面积为对角面的面积，最小面积为，而，故选C．【考点】三视图.14.已知某几何体的三视图如右图所示，其中俯视图是圆，且该几何体的体积为；直径为2的球的体积为．则()A．B．C．D．【答案】C【解析】由题意，该几何体是一个圆柱挖去一个圆锥得到的几何体，，，∴.选B.【考点】三视图，体积.15.三棱锥S-ABC及其三视图中的正视图和侧视图如图所示，则棱SB的长为（）A．B．C．D．【答案】B【解析】过B作BD⊥AC于点D，则BD=2，CD=2，所以BC=,因为SC⊥平面ABC，所以SC⊥BC，所以SB=,故选B.【考点】三视图、直线与平面垂直的性质.16.一个几何体的三视图如图，则该几何体的体积为（）A．B．C．D．【答案】A【解析】由三视图可知，该几何体是由一个半圆柱和一个三棱锥拼接而成，且半圆柱的底面是半径为的半圆，高为，其底面积为，故其体积为，三棱锥的底面是一个直角三角形，三棱锥的高也为，其底面积为，故其体积为，所以该几何体的体积为，故选A.【考点】1.三视图；2.组合体的体积17.右图为某几何体的三视图，则该几何体的体积为 .【答案】【解析】所求几何体为一个底面半径为1，高为1的圆柱与半径为1的四分之一的球的组合体，所以体积为【考点】三视图18.一个空间几何体的三视图如图所示，该几何体的体积为______.【答案】96【解析】几何体为一个三棱柱，底面为一个等腰三角形，底边长为6，底边上高为4，棱柱的高为8.因此所求体积为【考点】三视图19.把边长为1的正方形ABCD沿对角线BD折起，形成三棱锥C－ABD，它的主视图与俯视图如右上图所示，则二面角 C－AB－D的正切值为．【答案】【解析】如图所示,做BD,AB的中点分别为点E,F.则有CE面ABD,由于EF为等腰直角三角形ABD的中位线,故EF AB,则为二面角 C－AB－D的代表角,所以,故填.【考点】二面角三视图20.已知水平放置的△ABC的直观图△A′B′C′(斜二测画法)是边长为a的正三角形，则原△ABC 的面积为()A．a2B．a2C．a2D．a2【答案】D【解析】斜二测画法中原图面积与直观图面积之比为1∶，则易知S＝ ( a)2，∴S＝a2.21.一个空间几何体的三视图如图所示,则该几何体的体积为()A．πcm3B．3πcm3C．πcm3D．πcm3【答案】D【解析】由三视图可知,此几何体为底面半径为1cm、高为3cm的圆柱上部去掉一个半径为1cm的半球,所以其体积为V=3π-π=π(cm 3).22. 右图为一简单组合体，其底面ABCD 为正方形，PD ⊥平面ABCD ，EC ∥PD ，且PD ＝AD ＝2EC ＝2.(1)请画出该几何体的三视图； (2)求四棱锥B-CEPD 的体积．【答案】(1)见解析 (2)2【解析】解：(1)该组合体的三视图如图所示．(2)∵PD ⊥平面ABCD ， PD ⊂平面PDCE ，∴平面PDCE ⊥平面ABCD. ∵四边形ABCD 为正方形，∴BC ⊥CD ，且BC ＝DC ＝AD ＝2. 又∵平面PDCE∩平面ABCD ＝CD ， BC ⊂平面ABCD. ∴BC ⊥平面PDCE.∵PD ⊥平面ABCD ，DC ⊂平面ABCD ， ∴PD ⊥DC.又∵EC ∥PD ，PD ＝2，EC ＝1，∴四边形PDCE 为一个直角梯形，其面积： S 梯形PDCE ＝ (PD ＋EC)·DC ＝×3×2＝3， ∴四棱锥B-CEPD 的体积V B-CEPD ＝S 梯形PDCE ·BC ＝×3×2＝2.23. 某几何体的三视图如图所示，则该几何体的体积为( )．A ．16＋8πB ．8＋8πC ．16＋16πD ．8＋16π【答案】A【解析】将三视图还原成直观图为：上面是一个正四棱柱，下面是半个圆柱体．所以V＝2×2×4＋×22×π×4＝16＋8π.24.某几何体的三视图如图所示，则其体积为________．【答案】【解析】由三视图还原几何体为半个圆锥，高为2，底面半圆的半径r＝1.∴体积V＝×(π×12×2)＝.25.如图所示为一个几何体的直观图、三视图(其中正视图为直角梯形，俯视图为正方形，侧视图为直角三角形)．(1)求四棱锥P-ABCD的体积；(2)若G为BC上的动点，求证：AE⊥PG.【答案】（1）（2）见解析【解析】(1)由几何体的三视图可知，底面ABCD是边长为4的正方形，PA⊥平面ABCD，PA∥EB，且PA＝4 ，BE＝2 ，AB＝4.∴VP-ABCD ＝PA·S四边形ABCD＝×4 ×4×4＝.(2)∵＝，∠EBA＝∠BAP＝90°，∴△EBA∽△BAP，∴∠BEA＝∠PBA.∴∠BEA＋∠BAE＝∠PBA＋∠BAE＝90°，∴PB⊥AE又∵BC⊥平面APEB，∴BC⊥AE.∵BC∩PB＝B，∴AE⊥平面PBC.∵PG⊂平面PBC，∴AE⊥PG.26.如图所示，网格上小正方形的边长为1，粗线画出的是某几何体的三视图，则此几何体的体积为________．【答案】9【解析】由题意知，此几何体是三棱锥，其高h＝3，相应底面面积为S＝×6×3＝9，∴V＝Sh＝×9×3＝9.27.某几何体的三视图如图所示，主视图和侧视图为全等的直角梯形，俯视图为直角三角形.则该几何体的表面积为( )A. B. C. D【答案】B【解析】此几何体直观图如图所示。

专题28 空间几何体的直观图与三视图一、单选题（本大题共12小题，共60分）1.已知一个几何体的正视图和侧视图如图(1)所示，其俯视图用斜二测画法所画出的水平放置的直观图是一个直角边长为1的等腰直角三角形(如图(2)所示)，则此几何体的体积为()A. 1B. √2C. 2D. 2√22.正方形O′A′B′C′的边长为1cm，它是水平放置的一个平面图形的直观图(如图)，则原图形的周长是()A. 6cmB. 8cmC. (2+3√2)cmD. (2+2√3)cm3.一个几何体的三视图如图所示，则该几何体的表面积为()A. 3π2+1+√32B. 3π+12+√32C. 3π+1+√32D. 3π+1+√324.某几何体的三视图如图所示，则该几何体的表面积为()A. 3π+4+√3B. 3π+5+√3C. 52π+6+√3 D. 52π+4+√35.已知某几何体的一条棱长为l，该棱在正视图中的投影长为√2020，在侧视图与俯视图中的投影长为a与b，且a+b=2√1011，则l的最小值为()A. √20212B. √40422C. √2021D. 20216.已知一几何体的三视图如图所示，则该几何体的表面积为()A. √24π+72B. √24π+4 C. 1+√24π+72D. 1+√24π+47.某圆柱的正视图是如图所示的边长为2的正方形，圆柱表面上的点A，B，C，D，F在正视图中分别对应点A，B，C，E，F.其中E，F分别为AB，BC的中点，则异面直线AC与DF所成角的余弦值为()A. 13B. √23C. √33D. √638.如图，网格纸上小正方形的边长为1，粗线画出的是某几何体的三视图，则该几何体的体积为()A. 22π3B. 28π3C. 34π3D. 40π39.如图，网络纸上小正方形的边长为1，粗实线画出的某几何体的三视图，则该几何体的体积是()A. 18πB. 21πC. 27πD. 36π10.如图所是某一容器三视图，现容中匀速注水，容器中的度h随时间变可能图象是()A. B. C. D.11.如图是一个四棱锥的三视图，则该几何体的体积为()A. 403B. 323C. 163D. 28312.如图所示，网格纸上小正方形的边长为1，粗线画出的是某几何体的三视图，则该几何体的体积为A. 64−8√2π3B. 64−4√2π3C. 64−8π3D. 64−4π3二、单空题（本大题共4小题，共20分）13.某组合体的正视图和侧视图如图(1)所示，它的俯视图的直观图是图(2)中粗线所表示的平面图形，其中四边形O′A′B′C′为平行四边形，D′为C′B′的中点，则图(2)中平行四边形O′A′B′C′的面积为___________．14.以图①为正视图，在图②③④⑤中选两个分别作为侧视图和附视图，组成某个三棱锥的三视图，则所选侧视图和俯视图的编号依次为_____________(写出符合求的一组答案即可)．15.在棱长为1的正方体ABCD−A1B1C1D1中，点M，N分别是棱B1C1，C1D1的中点，过A，M，N三点作正方体的截面，将截面多边形向平面ADD1A1作投影，则投影图形的面积为．16.把平面图形α上的所有点在另一个平面上的射影所构成的图形β称为图形α在这个平面上的射影，如图所示，在三棱锥A−BCD中，BC⊥DC，AD⊥DC，BC⊥AB，BC= CD=4，AC=4√3，则△ADB在平面ABC上的射影的面积是________．三、解答题（本大题共2小题，共20分）13．设某几何体的三视图如图(尺寸的长度单位为cm)，（1）用斜二测画法画出该几何体的直观图(不写画法)；（2）求该几何体最长的棱长.14．设一正方形纸片ABCD边长为4厘米，切去阴影部分所示的四个全等的等腰三角形，剩余为一正方形纸片和四个全等的等腰三角形，沿虚线折起，恰好能做成一个正四棱锥，O为正四棱锥底面中心．，（粘接损耗不计），图中AH PQ（1）若正四棱锥的棱长都相等，请求出它的棱长并画出它的直观图示意图；（2）设等腰三角形APQ的底角为x，试把正四棱锥的侧面积表示为x的函数，并求S范围．专题28 空间几何体的直观图与三视图一、单选题（本大题共12小题，共60分）17.已知一个几何体的正视图和侧视图如图(1)所示，其俯视图用斜二测画法所画出的水平放置的直观图是一个直角边长为1的等腰直角三角形(如图(2)所示)，则此几何体的体积为()A. 1B. √2C. 2D. 2√2【答案】B【解析】解：根据直观图可得该几何体的俯视图是一个直角边长分别是2和√2的直角三角形，根据三视图可知该几何体是一个三棱锥，且三棱锥的高为3，所以体积V=13×(12×2×√2)×3=√2．故选B．18.正方形O′A′B′C′的边长为1cm，它是水平放置的一个平面图形的直观图(如图)，则原图形的周长是()A. 6cmB. 8cmC. (2+3√2)cmD. (2+2√3)cm【答案】B【解析】解：如图，OA=1cm，在Rt△OAB中，OB=2√2 cm，∴AB=√OA2+OB2=3cm．∴四边形OABC的周长为8cm．故选B．19.一个几何体的三视图如图所示，则该几何体的表面积为()A. 3π2+1+√32B. 3π+12+√32C. 3π+1+√32D. 3π+1+√32【答案】C【解析】解：由三视图可知几何体上部为三棱锥，下部为半球，三棱锥的底面和2个侧面均为等腰直角三角形，直角边为1，另一个侧面为边长为√2的等边三角形，半球的直径2r=√2，故r=√22．∴S表面积=12×1×1×2+√34×(√2)2+12×4π×(√22)2+π×(√22)2−12×1×1=12+√32+3π2．故选：C．20.某几何体的三视图如图所示，则该几何体的表面积为()A. 3π+4+√3B. 3π+5+√3C. 52π+6+√3 D. 52π+4+√3【答案】A【解析】解：由已知中的三视图可得：该几何体是一个半圆柱和三棱锥的组合体半圆柱的半径为1高2，所以该组合体的面积故选A．21.已知某几何体的一条棱长为l，该棱在正视图中的投影长为√2020，在侧视图与俯视图中的投影长为a与b，且a+b=2√1011，则l的最小值为()A. √20212B. √40422C. √2021D. 2021【答案】C【解析】解：如图所示：设长方体中AB=m，BD为正投影，BE为侧投影，AC为俯视图的投影．故：BD=√2020，BE=a，AC=b，设AE=x，CE=y，BC=z，则：x2+y2+z2=l2，x2+y2=b2，y2+z2=a2，x2+z2=2020，所以2(x2+y2+z2)=a2+b2+2020，故：2l2=a2+b2+2020，因为a2+b2≥(a+b)22=2022，所以2l2≥2022+2020，则l≥√2021．故l的最小值为√2021．故选C．22.已知一几何体的三视图如图所示，则该几何体的表面积为()A. √24π+72B. √24π+4 C. 1+√24π+72D. 1+√24π+4【答案】D【解析】解：几何体左边为四分之一圆锥，圆锥的半径为1，高为1，右边为三棱锥，三棱锥底面是直角边长为1和2的直角三角形，高为1，所以几何体的表面积为：+12×(2+1)×1+12×√2×√(√5)2−(√22)2，故选D．23.某圆柱的正视图是如图所示的边长为2的正方形，圆柱表面上的点A，B，C，D，F在正视图中分别对应点A，B，C，E，F.其中E，F分别为AB，BC的中点，则异面直线AC与DF所成角的余弦值为()A. 13B. √23C. √33D. √63【答案】D【解析】解：如图所示，连结DE，EF，易知EF//AC，所以异面直线AC与DF所成角为∠DFE，由正视图可知，DE⊥平面ABC，所以DE⊥EF．由于AB=BC=2，所以EF=√2，又DE=1，所以DF=√3，在RtΔEFM中，cos∠DFE=√2√3=√63，故选D．24.如图，网格纸上小正方形的边长为1，粗线画出的是某几何体的三视图，则该几何体的体积为()A. 22π3B. 28π3C. 34π3D. 40π3【答案】C【解析】解：根据几何体得三视图转换为几何体为：该几何体是由一个底面半径为2，高为3的半圆柱和一个半径为2的半球组成，故：V=12⋅π×22×3+12×43×π×23=34π3．故选C．25.如图，网络纸上小正方形的边长为1，粗实线画出的某几何体的三视图，则该几何体的体积是()A. 18πB. 21πC. 27πD. 36π【答案】A【解析】解：该几何体是一个四分之一的圆和圆锥的组合体，如图：有题意知该圆的直径为6cm，圆锥的高为3cm，则该几何体的体积为13×π×32×3+1 4×43π×33=18π，故选A．26.如图所是某一容器三视图，现容中匀速注水，容器中的度h随时间变可能图象是()A. B. C. D.【答案】B【解析】解：三视图表示的容器倒的圆锥，下细，上面，刚开始度增加的相快些．曲越竖直”，后，高度增加来越慢，图越平稳．故B．27.如图是一个四棱锥的三视图，则该几何体的体积为()A. 403B. 323C. 163D. 283【答案】A【解析】解：由三视图得到其直观图(下图所示)，则体积为：13×[12(1+4)×4]×4=403，故选A ．28.如图所示，网格纸上小正方形的边长为1，粗线画出的是某几何体的三视图，则该几何体的体积为A. 64−8√2π3B. 64−4√2π3C. 64−8π3D. 64−4π3【答案】A【解析】解：这是一个有一条侧棱垂直于底面的四棱锥内部挖去了一个八分之一的球，四棱锥的底面边长和高都等于4，八分之一球的半径为2√2，，故选A ．二、单空题（本大题共4小题，共20分）29. 某组合体的正视图和侧视图如图(1)所示，它的俯视图的直观图是图(2)中粗线所表示的平面图形，其中四边形O ′A ′B ′C ′为平行四边形，D ′为C ′B ′的中点，则图(2)中平行四边形O ′A ′B ′C ′的面积为___________．【答案】3√2【解析】解：由正视图和侧视图可得俯视图如下：∴|O′A′|=4，|O′C′|=32，∠A′O′C′=45°，∴S ΔA′O′C′=12|O′A′|·|O′C′|·sin∠A′O′C′ =12×4×32×√22=3√22， ∴S ▱O′A′B′C′=2S △A′O′C′=3√2， 故答案为3√2．30.以图①为正视图，在图②③④⑤中选两个分别作为侧视图和附视图，组成某个三棱锥的三视图，则所选侧视图和俯视图的编号依次为_____________(写出符合求的一组答案即可)．【答案】②⑤或③④【解析】解：由高度可知，侧视图只能为②或③，侧视图为②，如图(1)平面PAC⊥平面ABC，PA=PC=√2，BA=BC=√5,AC=2，俯视图为⑤；侧视图为③，如图(2)，PA⊥平面ABC，PA=1,AC=AB=√5,BC=2，俯视图为④．故答案为②⑤或③④．31.在棱长为1的正方体ABCD−A1B1C1D1中，点M，N分别是棱B1C1，C1D1的中点，过A，M，N三点作正方体的截面，将截面多边形向平面ADD1A1作投影，则投影图形的面积为．【答案】712【解析】解：直线MN分别与直线A1D1，A1B1交于E，F两点，连接AE，AF，分别与棱DD1，BB1交于G，H两点，连接GN，MH，得到截面五边形AGNMH，向平面ADD1A1作投影，得到五边形AH1M1D1G，由点M，N分别是棱B1C1，C1D1的中点，可得D1E=D1N=12，由△D1EG∽△DAG，可得DG=2D1G=23，同理BH=2B1H=23，则AH1=2A1H1=23，A1M1=D1M1=12，则S AH1M1D1G =1−S A1H1M1−S ADG=1−12×12×13−12×1×23=712，故答案为：712．32.把平面图形α上的所有点在另一个平面上的射影所构成的图形β称为图形α在这个平面上的射影，如图所示，在三棱锥A−BCD中，BC⊥DC，AD⊥DC，BC⊥AB，BC= CD=4，AC=4√3，则△ADB在平面ABC上的射影的面积是________．【答案】8√2【解析】解：因为BC⊥DC，AD⊥DC，BC⊥AB，BC=CD=4，AC=4√3，把三棱锥A−BCD放入如图所示的棱长为4的正方体中，过点D作CE的垂线DF，垂足为F，连接AF，BF，因为BC⊥平面CE，DF⊂平面CE，故BC⊥DF又BC∩CE=C，BC，CE⊂平面ABC则DF⊥平面ABC，故△ADB在平面ABC上的射影为△AFB，因为AB=√42+42=4√2，×4×4√2=8√2，所以△AFB的面积为12即△ADB在平面ABC上的射影的面积为8√2．故答案为8√2．三、解答题（本大题共2小题，共20分）13．设某几何体的三视图如图(尺寸的长度单位为cm)，（1）用斜二测画法画出该几何体的直观图(不写画法)；（2）求该几何体最长的棱长.【答案】（1）答案见解析；（2）4cm.【解析】（1）（2）如下图，SE⊥面ABC，线段AC中点为D2,3,1,4,2,=1======，BD AC SE cm AE cm CE cm AC cm AD DC cm DE cm⊥，=，3BD cm在等腰ABC中，AB AC=在Rt SEA△中，SA=在Rt SEC△中，SC△中，BE==在Rt BDE∴⊥SE⊥面ABC，SE BE在Rt SEB△中，SB=<==<<，在三梭锥S-ABC中，SC AB AC SA SB AC所以最长的棱为AC ，长为4cm14．设一正方形纸片ABCD 边长为4厘米，切去阴影部分所示的四个全等的等腰三角形，剩余为一正方形纸片和四个全等的等腰三角形，沿虚线折起，恰好能做成一个正四棱锥（粘接损耗不计），图中AH PQ ⊥，O 为正四棱锥底面中心．，（1）若正四棱锥的棱长都相等，请求出它的棱长并画出它的直观图示意图；（2）设等腰三角形APQ 的底角为x ，试把正四棱锥的侧面积表示为x 的函数，并求S 范围．【答案】（1），画图见解析；（2）161tan 2tan S x x=++，()0,4.【解析】（1）由题意，设正四棱锥的棱长为a，则AH =，2a AC a +===（2）设PH b =，则tan AH b x =，由2tan 2a x a ⋅+=a =，从而22116tan 442tan 2(tan 1)APQ x S S PQ AH a x x ==⋅⋅⋅==+△，其中(tan 1),x ∈+∞，∴16(0,4)1tan 2tan S x x=∈++。

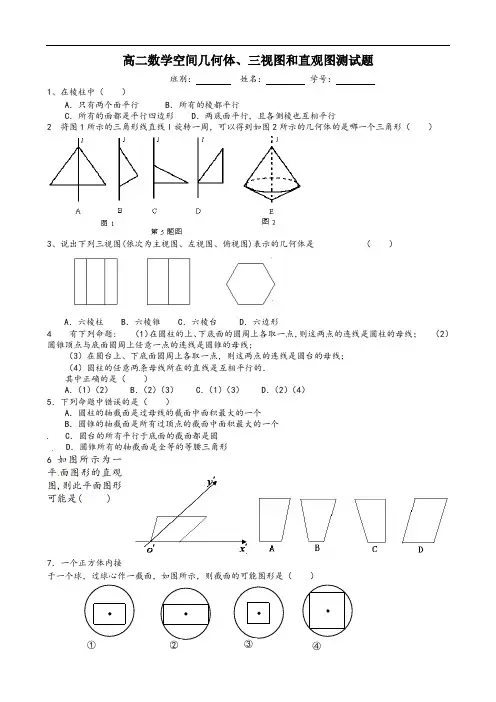

高二数学空间几何体、三视图和直观图测试题班别：姓名：学号：1、在棱柱中（）A．只有两个面平行 B．所有的棱都平行C．所有的面都是平行四边形 D．两底面平行，且各侧棱也互相平行2 将图1所示的三角形线直线l旋转一周，可以得到如图2所示的几何体的是哪一个三角形（）3、说出下列三视图(依次为主视图、左视图、俯视图)表示的几何体是（）A．六棱柱 B．六棱锥 C．六棱台 D．六边形4 有下列命题: （1）在圆柱的上、下底面的圆周上各取一点，则这两点的连线是圆柱的母线；（2）圆锥顶点与底面圆周上任意一点的连线是圆锥的母线；（3）在圆台上、下底面圆周上各取一点，则这两点的连线是圆台的母线；（4）圆柱的任意两条母线所在的直线是互相平行的．其中正确的是（）A．（1）（2） B．（2）（3） C．（1）（3） D．（2）（4）5．下列命题中错误的是（）A．圆柱的轴截面是过母线的截面中面积最大的一个B．圆锥的轴截面是所有过顶点的截面中面积最大的一个C．圆台的所有平行于底面的截面都是圆D．圆锥所有的轴截面是全等的等腰三角形6如图所示为一平面图形的直观图,则此平面图形可能是( )7．一个正方体内接于一个球，过球心作一截面，如图所示，则截面的可能图形是（）A?．①②Ｂ．②④Ｃ．①②③Ｄ．②③④8 给出下列命题：①如果一个几何体的三视图是完全相同的，则这个几何体是正方体；②如果一个几何体的正视图和俯视图都是矩形，则这个几何体是长方体；③如果一个几何体的三视图都是矩形，则这个几何体是长方体；④如果一个几何体的正视图和侧视图都是等腰梯形，则这个几何体是圆台．其中正确命题的个数是（）Ａ．0Ｂ．1Ｃ．2Ｄ．39、已知正ABC△的边长为a，那么ABC△的平面直观图AB C△'''的面积为（）Ａ．23aＢ．23aＣ．26aＤ．26a10. 如图所示，E、F分别是正方体的面ADD1A1、面BCC1B1的中心，则四边形BFD1E在该正方体的面上的正投影可能是 .（把可能的图的序号都填上）A、①②B、②③C、②④D、①②③二.填空题:11.下列不正确的命题的序号是 .①有两个面平行，其余各面都是四边形的几何体叫棱柱②有两个面平行，其余各面都是平行四边形的几何体叫棱柱③有一个面是多边形，其余各面都是三角形的几何体叫棱锥④有一个面是多边形，其余各面都是有一个公共顶点的三角形的几何体叫棱锥12、下列结论不正确的是（填序号）.①各个面都是三角形的几何体是三棱锥②以三角形的一条边所在直线为旋转轴，其余两边旋转形成的曲面所围成的几何体叫圆锥③棱锥的侧棱长与底面多边形的边长相等，则此棱锥可能是六棱锥④圆锥的顶点与底面圆周上的任意一点的连线都是母线13、下列几何体各自的三视图中，有且仅有两个视图相同的是 .14、如图所示的直观图，其平面图形的面积为１２１２３O′B′A′y45°x三.解答题:15.螺栓是棱柱和圆柱的组合体如图，画出它的三视图.16.图所示是一个几何体的三视图，画出它的直观图．17. 一梯形的直观图是一个如图所示的等腰梯形，且该梯形面积为2，求原梯形的面积18.如图所示的几何体中，四边形AA1B1B是边长为3的正方形，CC1=2，CC1∥AA1，这个几何体是棱柱吗若是，指出是几棱柱.若不是棱柱，请你试用一个平面截去一部分，使剩余部分是一个棱长为2的三棱柱，并指出截去的几何体的特征，在立体图中画出截面.主视图俯视图左视图19. 已知正方体ABCD—A1B1C1D1的棱长为1，P是AA1的中点，E是BB1上一点，如图所示，求PE＋EC的最小值．20. 某几何体的一条棱长为7，在该几何体的正视图中，这条棱的投影是长为6的线段，在该几何体的侧视图与俯视图中，这条棱的投影分别是长为a和b的线段，试求a＋b的最大值.参考图。

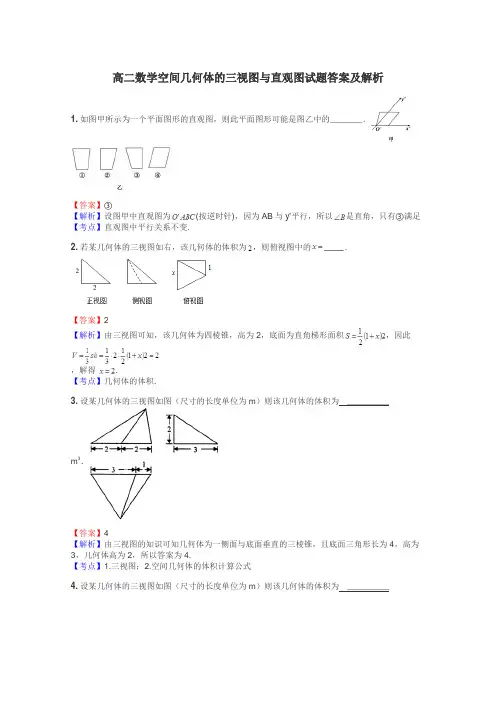

高二数学空间几何体的三视图与直观图试题答案及解析1.如图甲所示为一个平面图形的直观图，则此平面图形可能是图乙中的_______．【答案】③【解析】设图甲中直观图为(按逆时针)，因为AB与y’平行，所以是直角，只有③满足【考点】直观图中平行关系不变.2.若某几何体的三视图如右，该几何体的体积为，则俯视图中的.【答案】2【解析】由三视图可知，该几何体为四棱锥，高为2，底面为直角梯形面积，因此，解得.【考点】几何体的体积.3.设某几何体的三视图如图（尺寸的长度单位为m）则该几何体的体积为_________m3．【答案】4【解析】由三视图的知识可知几何体为一侧面与底面垂直的三棱锥，且底面三角形长为4，高为3，几何体高为2，所以答案为4.【考点】1.三视图；2.空间几何体的体积计算公式4.设某几何体的三视图如图（尺寸的长度单位为m）则该几何体的体积为_________m3．【答案】4【解析】由三视图的知识可知几何体为一侧面与底面垂直的三棱锥，且底面三角形长为4，高为3，几何体高为2，所以答案为4.【考点】1.三视图；2.空间几何体的体积计算公式5.某四面体的三视图如图所示，该四面体四个面的面积中最大的是( )A．8B．6C．10D．8【答案】C【解析】由三视图知，该四面体ABCD的底面ABC是AB=4，BC=3，∠ABC为直角的直角三角形，AD⊥面ABC，且AD=4，所以AC=5，BD=，易证BD⊥BC，△ABC，△ABD，△DAC，△DBC的面积分别为6,8,10，，故四个面的面积中的最大的是10，故选C.考点:简单几何的三视图6.如图是多面体和它的三视图．(1)若点是线段上的一点，且,求证：;(2)求二面角的余弦值．【答案】(1)证明见解析；(2)【解析】(1)利用已知的线面垂直关系建立空间直角坐标系，准确写出相关点的坐标，从而将几何证明转化为向量运算.其中灵活建系是解题的关键.(2)证明线面垂直，需证线线垂直，只需要证明直线的方向向量垂直；（3)把向量夹角的余弦值转化为两平面法向量夹角的余弦值;(4）空间向量将空间位置关系转化为向量运算，应用的核心是要充分认识形体特征，建立恰当的坐标系，实施几何问题代数化.同时注意两点：一是正确写出点、向量的坐标，准确运算；二是空间位置关系中判定定理与性质定理条件要完备.试题解析：解：(1)由题意知AA1，AB，AC两两垂直，建立如图所示的空间直角坐标系，则A(0，0，0)，A1(0，0，2)，B(－2，0，0)，C(0，－2，0)，C1(－1，－1，2)，则＝(－1，1，2)，＝(－1，－1，0)，＝(0，－2，－2)．(1分)设E(x，y，z)，则＝(x，y＋2，z)，＝(－1－x，－1－y，2－z)．(3分)＝2，得E(=设平面C1A1C的法向量为m＝(x，y，z)，则由，得，取x＝1，则y＝－1，z＝1.故m＝(1，－1，1)，=，BE⊥平面A1CC1.(6分)(2)由（1）知，平面C1A1C的法向量为m＝(1，－1，1)而平面A1CA的一个法向量为n＝(1，0，0)，则cos〈m，n〉＝＝＝，故二面角的余弦值.(12分)【考点】利用空间向量证明垂直和夹角问题.7.如图所示，在四棱锥P－ABCD中，PA⊥底面ABCD，四边形ABCD为正方形，F为AB上一点．该四棱锥的正视图和侧视图如图所示，则四面体P－BFC的体积是_____．【答案】【解析】由三视图知.【考点】空间几何体的三视图、体积的求法.8.一个半径为2的球体经过切割后,剩余部分几何体的三视图如图所示，则该几何体的表面积为；【答案】【解析】此几何体是一个球的，两个截面为半圆。

高三数学空间几何体的三视图与直观图试题答案及解析1.已知某锥体的三视图（单位：cm）如图所示，则该锥体的体积为．【答案】２．【解析】由已知几何体的视图可知，几何体为四棱锥，其中SA垂直于平面ABCD，SA=2，四边形ABCD为直角梯形，AD=1，BC=2，AB=2，所以四棱锥的体积为【考点】三视图求几何体的体积.2.右图为某几何体的三视图，则该几何体的体积为【答案】【解析】由三视图知，该几何体是底面半径为1，高为1的圆柱与半径为1的球体组成的组合体，其体积为=．【考点】简单几何体的三视图，圆柱的体积公式，球的体积公式3.一个几何体的三视图及尺寸如图所示，则该几何体的外接球半径为（）A．B．C．D．【答案】C【解析】由三视图可知：该几何体是一个如图所示的三棱锥P-ABC，它是一个正四棱锥P-ABCD 的一半，其中底面是一个两直角边都为6的直角三角形，高PE=4．设其外接球的球心为O，O点必在高线PE上，外接球半径为R，则在直角三角形BOE中，BO2=OE2+BE2=（PE-EO）2+BE2，即R2=（4-R）2+（3）2，解得：R=，故选C.【考点】三视图，球与多面体的切接问题，空间想象能力4.如图是一个几何体的三视图，则该几何体的表面积是____________【答案】28＋12【解析】这是一个侧放的直三棱柱，底面是等腰直角三角形，侧棱长为6故表面积为2×(×2×2)＋(2＋2＋2)×6＝28＋12.【考点】三视图，几何体的表面积.5.在长方体中割去两个小长方体后的几何体的三视图如图，则切割掉的两个小长方体的体积之和等于.【答案】24【解析】由题意割去的两个小长方体的体积为.【考点】三视图，几何体的体积..6.某空间几何体的正视图是三角形，则该几何体不可能是（）圆柱圆锥四面体三棱柱【答案】A【解析】由于圆柱的三视图不可能是三角形所以选A.【考点】三视图.7.某几何体的三视图如图所示，其中正视图是腰长为2的等腰三角形，侧视图是半径为1的半圆，则该几何体的表面积是________．【答案】2(π＋)【解析】由三视图可知此几何体的表面积分为两部分：底面积即俯视图的面积为2；侧面积为一个完整的圆锥的侧面积，且圆锥的母线长为2，底面半径为1，所以侧面积为2π．两部分加起来即为几何体的表面积，为2(π＋)．8.一个锥体的主(正)视图和左(侧)视图如图所示，下面选项中，不可能是该锥体的俯视图的是()【答案】C【解析】俯视图是选项C的锥体的正视图不可能是直角三角形．另外直观图如图1的三棱锥(OP⊥面OEF，OE⊥EF，OP＝OE＝EF＝1)的俯视图是选项A，直观图如图2的三棱锥(其中OP，OE，OF两两垂直，且长度都是1)的俯视图是选项B，直观图如图3的四棱锥(其中OP⊥平面OEGF，底面是边长为1的正方形，OP＝1)的俯视图是选项D．9.如图所示，正方形O′A′B′C′的边长为1，它是水平放置的一个平面图形的直观图，则原图形的周长是()A．6B．8C．2＋3D．2＋2【答案】B【解析】如图，OB＝2，OA＝1，则AB＝3．∴周长为8．10.某几何体的三视图如图所示，且该几何体的体积是2，则正(主)视图的面积等于()A．2B．C．D．3【答案】A【解析】由三视图可知该几何体是一个四棱锥，其底面积就是俯视图的面积S＝(1＋2)×2＝3，其高就是正(主)视图以及侧(左)视图的高x，因此有×3×x＝2，解得x＝2，于是正(主)视图的面积S＝×2×2＝2．11.如图，三棱柱的侧棱长和底边长均为2，且侧棱AA1⊥底面A1B1C1，正视图是边长为2的正方形，俯视图为一个等边三角形，则该三棱柱的侧视图的面积为( )A. C.4 D.【答案】A【解析】侧视图也为矩形，底宽为原底等边三角形的高，侧视图的高为侧棱长，所以侧视图的面积为,故选B.【考点】三视图12.一个几何体的三视图如图所示，则该几何体内切球的体积为 .【答案】【解析】依题意可得该几何体是一个正三棱柱，底面边长为2，高为.由球的对称性可得内切球的半径为.由已知计算得底面内切圆的半径也为.所以内切球的体积为.【考点】1.三视图.2.几何体内切球的对称性.3.球的体积公式.4.空间想象力.13.已知一个正三棱柱的所有棱长均等于2，它的俯视图是一个边长为2的正三角形，那么它的左视图面积的最小值是________．【答案】【解析】如图，正三棱柱中，分别是的中点，则当面与侧面平行时，左视图面积最小，且面积为.【考点】三视图.14.某几何体的三视图如图3所示，则其体积为________．【答案】【解析】原几何体可视为圆锥的一半，其底面半径为1，高为2，∴其体积为×π×12×2×＝.15.已知正△ABC的边长为2，那么用斜二测画法得到的△ABC的直观图△A′B′C′的面积为（）A．B．C．D．【答案】D【解析】∵正△ABC的边长为2，故正△ABC的面积S==设△ABC的直观图△A′B′C′的面积为S′则S′=S=•=故选D16.一个体积为12的正三棱柱的三视图如图所示，则这个三棱柱的侧视图的面积为（）A．B．C．D．【答案】A【解析】依题意可得三棱柱的底面是边长为4正三角形.又由体积为.所以可得三棱柱的高为3.所以侧面积为.故选A.【考点】1.三视图的知识.2.棱柱的体积公式.3.空间想象力.17.某几何体的三视图如题（6）所示，其侧视图是一个边长为1的等边三角形，俯视图是两个正三角形拼成的菱形，则这个几何体的体积为（）A．1B．C．D．【答案】C【解析】这是由两个三棱锥拼成的几何体，其体积为.选C.【考点】三视图及几何体的体积.18.一个四面体的顶点在空间直角坐系O－xyz中的坐标分别是（1，0，1），（1，1，0），（0，1，1），（0，0，0），画该四面体三视图中的正视图时，以zOx平面为投影面，则得到的正视图可以为（）A．B．C．D．【答案】A【解析】设O(0，0，0)，A(1，0，1)，B(1，1，0)，C(0，1，1)，将以O，A，B，C为顶点的四面体补成一正方体后，因为OA⊥BC，所以补成的几何体以zOx平面为投影面的正视图为A．19.如图，网格纸上小正方形的边长为1，粗线画出的是某几何体的三视图，则此几体的体积为（）A．6B．9C．12D．18【答案】B【解析】由三视图可知，此几何体为如图所示的三棱锥，其底面△ABC为等腰三角形且AB=BC，AC=6，AC边上的高为3，SB⊥底面ABC，且SB=3，因此此几体的体积为V=××6×3×3=920.如图所示，一个空间几何体的正视图和侧视图都是边长为1的正方形，俯视图是一个直径为1的圆，那么这个几何体的表面积为 .【答案】【解析】由三视图知，该几何体是一个圆柱，其表面积为.【考点】三视图及几何体的表面积.21.在三棱锥中，，平面ABC,.若其主视图，俯视图如图所示，则其左视图的面积为【答案】【解析】左视图是一个直角三角形，其直角边分别是2与.所以面积为.【考点】1.三视图知识.2.三角形面积的计算.22.一个几何体的三视图如图所示,则这个几何体的体积是_________.【答案】【解析】由三视图还原几何体，该几何体为底面半径为，高为的圆柱，去掉底面半径为，高为的圆锥的剩余部分，则其体积为．【考点】1、三视图；2、几何体的体积.23.棱长为2的正方体被一平面截成两个几何体，其中一个几何体的三视图如图所示，那么该几何体的体积是( ).A．B．4C．D．3【答案】B【解析】如图，红色虚线表示截面，可见这个截面将正方体分为完全相同的两个几何体，则所求几何体的体积即是原正方体的体积的一半，.【考点】1.三视图；2.正方体的体积24.如图，一个四棱锥的底面为正方形，其三视图如图所示，则这个四棱锥的体积为（）A．1B．2C．3D．4【答案】Ｂ【解析】由题设及图知，此几何体为一个四棱锥，其底面为一个对角线长为的正方形，故其底面积为，由三视图知其中一个侧棱为棱锥的高，其相对的侧棱与高及底面正方形的对角线组成一个直角三角形，由于此侧棱长为，对角线长为，故棱锥的高为，此棱锥的体积为，故选B．【考点】由三视图求面积、体积．25.已知某几何体的三视图如右图所示，其中，正视图，侧视图均是由三角形与半圆构成，俯视图由圆与内接三角形构成，根据图中的数据可得此几何体的体积为（）A．B．C．D．【答案】C【解析】由已知的三视图可知原几何体是上方是三棱锥,下方是半球,∴，故选C.【考点】1.三视图；2.几何体的体积.26.如图是一个组合几何体的三视图,则该几何体的体积是.【答案】36+128π【解析】由三视图还原可知该几何体是一个组合体,下面是一个圆柱,上面是一个三棱柱,故所求体积为V=×3×4×6+16π×8=36+128π.27.某几何体的三视图如图所示，其中俯视图为扇形，则该几何体的体积为（）A．B．C．D．【答案】D【解析】由三视图可知，该几何体是三分之一个圆锥，其体积为.【考点】三视图及几何体的体积.28.某几何体的三视图(图中单位：cm)如图所示，则此几何体的体积是()A．36 cm3B．48 cm3C．60 cm3D．72 cm3【答案】B【解析】由三视图可知几何体上方是一长方体，下方是一放倒的直四棱柱，且四棱柱底面是等腰梯形，上底长为2 cm，下底长为6 cm，高为2 cm，故几何体的体积是2×2×4＋×(2＋6)×2×4＝48(cm3)，故选B.29.如图是某三棱柱被削去一个底面后的直观图、侧(左)视图与俯视图．已知CF＝2AD，侧视图是边长为2的等边三角形，俯视图是直角梯形，有关数据如图所示．求该几何体的体积．【答案】3【解析】解：取CF中点P，过P作PQ∥CB交BE于Q，连接PD，QD，则AD∥CP，且AD＝CP.所以四边形ACPD为平行四边形，所以AC∥PD.所以平面PDQ∥平面ABC.该几何体可分割成三棱柱PDQ－CAB和四棱锥D－PQEF，所以V＝V－CAB＋V D－PQEFPDQ＝×22sin 60°×2＋××＝3.30.一个几何体的三视图如图所示，则该几何体的表面积是()A．6＋8B．12＋7C．12＋8D．18＋2【答案】C【解析】该空间几何体是一个三棱柱．底面为等腰三角形且底面三角形的高是1，底边长是2 ，两个底面三角形的面积之和是2，侧面积是(2＋2＋2)×3＝12＋6，故其表面积是12＋8.31. 已知四棱锥P-ABCD 的三视图如右图所示，则四棱锥P-ABCD 的四个侧面中的最大面积是( )．A ．6B ．8C ．2D ．3【答案】A【解析】四棱锥如图所示：PM ＝3，S △PDC ＝×4×＝2，S △PBC ＝S △PAD ＝×2×3＝3，S △PAB ＝×4×3＝6，所以四棱锥P-ABCD 的四个侧面中的最大面积是6.32. 若某几何体的三视图如图所示，则这个几何体的直观图可以是( )．【答案】B【解析】分别从三视图中去验证、排除．由正视图可知，A 不正确；由俯视图可知，C ，D 不正确，所以选B.33. 一个几何体的三视图如图所示，已知这个几何体的体积为，则h________.【答案】【解析】依题意可得四棱锥的体积为.所以可得.解得.故填.本小题的是常见的立几中的三视图的题型，这类题型关键是要能还原几何体的直观图形.所以培养空间的思想很重要.【考点】1.三视图的识别.2.空间几何体的直观图.34.图中的网格纸是边长为的小正方形，在其上用粗线画出了一四棱锥的三视图，则该四棱锥的体积为（）A．B．C．D．【答案】C【解析】由三视图知，该几何体是一个四棱锥，且其底面为一个矩形，底面积，高为，故该几何体的体积，故选C.【考点】1.三视图；2.锥体的体积35.已知某几何体的三视图如图，其中主视图中半圆直径为2，则该几何体的体积____________【答案】24-【解析】由三视图可知，该几何体是有长方体里面挖了一个半圆柱体，可知，长方体的长为4，宽为3，高为2，那么圆柱体的高位3，底面的半径为1，则可知该几何体的体积为，故答案为．【考点】由三视图求面积、体积．36.把边长为的正方形沿对角线折起，连结，得到三棱锥，其正视图、俯视图均为全等的等腰直角三角形（如图所示），则其侧视图的面积为（）A．B．C．D．【答案】B【解析】在三棱锥中，在平面上的射影为的中点，∵正方形边长为，∴，∴侧视图的面积为.【考点】1.三视图；2.三角形的面积.37.一个几何体的三视图如图所示，其中正视图是一个正三角形，则这个几何体的（）A．外接球的半径为B．体积为C．表面积为D．外接球的表面积为【答案】D．【解析】由题意设外接球半径为，则，A错误；外接球的表面积为，D正确；此几何体的体积为，故B错误；此几何体的表面积为，C错误．【考点】三视图及球的表面积公式.38.一个几何体的三视图如图所示，则该几何体的体积为( )A．4B．8C．D．【答案】B【解析】有三视图可以看出，该几何体是一个三棱锥，它的体积为．【考点】三视图，几何体的体积．39.如图，直三棱柱的侧棱长和底面边长均为2，正视图和俯视图如图所示，则其侧视图的面积为（）A．B．C．4D．2【答案】A【解析】由题意易知，直三棱柱的底面是边长为2的正三角形.其侧视图为矩形，矩形的高为2，宽为底面正三角形的高.易知边长为2的正三角形的高为.所以面积为.【考点】三视图40.如果一个几何体的三视图如图所示(单位长度:cm),则此几何体的表面积是( )A．B．21C．D．24【答案】A【解析】还原几何体，得棱长为2的正方体和高为1的正四棱锥构成的简单组合体，如图所示，=，选A.【考点】1、几何体的表面积；2、三视图.41.某几何体的三视图如图所示，则它的表面积为（）A．B．C．D．【答案】A【解析】易知该三视图的直观图是倒立的半个三棱锥，其表面积由底面半圆，侧面三角形和侧面扇形，所以，故选A.【考点】1.立体几何三视图；2.表面积和体积的求法.42.一几何体的三视图如图所示，则该几何体的体积为（）A．200＋9πB．200＋18πC．140＋9πD．140＋18π【答案】A【解析】通过观察三视图，易知该几何体是由半个圆柱和长方体组成的，则半个圆柱体积；长方体的体积为,所以该几何体的最终体积，故选A.【考点】1.三视图的应用；2.简单几何体体积的求解.43.一个几何体的三视图如图所示，其中主视图和左视图是腰长为1的两个全等的等腰直角三角形，则该几何体的外接球的表面积为( )A．B．C．D．【解析】把原来的几何体补成以为长、宽、高的长方体，原几何体四棱锥与长方体是同一个外接球，，，.【考点】1.补体法；2.几何体与外接球之间的元素换算.44.一个几何体的三视图如图所示，其中府视图为正三角形，则侧视图的面积为（）A．8B．C．D．4【答案】B【解析】由三视图可知：该几何体是一个正三棱柱，高为4，底面是一个边长为2的正三角形．因此，侧视图是一个长为４，宽为的矩形，．【考点】三视图与几何体的关系、几何体的侧面积的求法能力．45.某几何体的三视图如图所示，则它的侧面积为（）A．B．C．24D．【答案】A【解析】由三视图得,这是一个正四棱台,由条件，侧面积.【考点】1.三视图；2.正棱台侧面积的求法.46.一个几何体的三视图如图所示，其中正视图与侧视图都是底边长为6、腰长为5的等腰三角形，则这个几何体的全面积为（）A．B．C．D．【解析】由三视图知，该几何体是一个圆锥，且圆锥的底面直径为，母线长为，用表示圆锥的底面半径，表示圆锥的母线长，则，，故该圆锥的全面积为.【考点】三视图、圆锥的表面积47.一个空间几何体的三视图如右图所示，其中主视图和侧视图都是半径为的圆，且这个几何体是球体的一部分，则这个几何体的表面积为( )A．3πB．4πC．6πD．8π【答案】B【解析】此空间几何体是球体切去四分之一的体积，表面积是四分之三的球表面积加上切面面积，切面面积是两个半圆面面积.故这个几何体的表面积是.【考点】1、几何体的三视图; 2、球的表面积公式.48.右图是一个几何体的三视图，其中正视图和侧视图都是一个两底长分别为和，腰长为的等腰梯形，则该几何体的表面积是．【答案】【解析】从三视图可以看出：几何体是一个圆台，上底面是一个直径为4的圆，下底面是一个直径为2的圆，侧棱长为4．上底面积，下底面积，侧面是一个扇环形，面积为，所以表面积为．【考点】空间几何体的三视图、表面积的计算．49.某零件的正（主）视图与侧（左）视图均是如图所示的图形（实线组成半径为的半圆，虚线是等腰三角形的两腰），俯视图是一个半径为的圆（包括圆心），则该零件的体积是 ( )A．B．C．D．【解析】由题意易知该几何体为一半球内部挖去一圆锥所成，故体积为.故选C.【考点】1.体积； 2.三视图.50.某四棱台的三视图如图所示,则该四棱台的体积是 ( )A．B．C．D．【答案】B【解析】由三视图可知,该四棱台的上下底面边长分别为和的正方形,高为,故,故选B．【考点】三视图与四棱台的体积51.若一个底面是正三角形的三棱柱的正视图如图所示，其顶点都在一个球面上，则该球的表面积为（）A．B．C．D．【答案】B【解析】由已知底面是正三角形的三棱柱的正视图,我们可得该三棱柱的底面棱长为2，高为1,则底面外接圆半径，球心到底面的球心距,则球半径,则该球的表面积，故选B.【考点】由三视图求面积、体积．点评：本题考查的知识点是由三视图求表面积，其中根据截面圆半径、球心距、球半径满足勾股定理计算球的半径，是解答本题的关键．52.如图所示是某一容器的三视图，现向容器中匀速注水，容器中水面的高度随时间变化的可能图像是（）A． B． C． D．【答案】B【解析】由三视图可知该几何体是圆锥，顶点在下，底面圆在上，在匀速注水过程中水面高度随着时间的增大而增大，且刚开始时截面积较小，所以高度变化较快，随着水面的升高，截面圆面积增大，高度变化速度减缓，因此函数的瞬时变化率逐渐减小，导数减小，图像为B项【考点】函数导数的定义点评：本题通过高度的瞬时变化率的变化情况得到函数的导数的大小，从而通过做出的切线斜率的变化得出正确图像53.已知一个三棱锥的主视图与俯视图如图所示，则该三棱锥的侧视图面积为（）A．B．C．D．【答案】B【解析】根据题意，由于三棱锥的俯视图为直角三角形，正视图为直角三角形，且斜边长为2，直角边长为，那么结合图像可知其侧视图为底面边长为1，高为的三角形，因此其面积为，故选B.【考点】三棱锥点评：解决的关键是根据三棱锥的三视图来得到底面积和高进而求解侧视图，属于基础题。

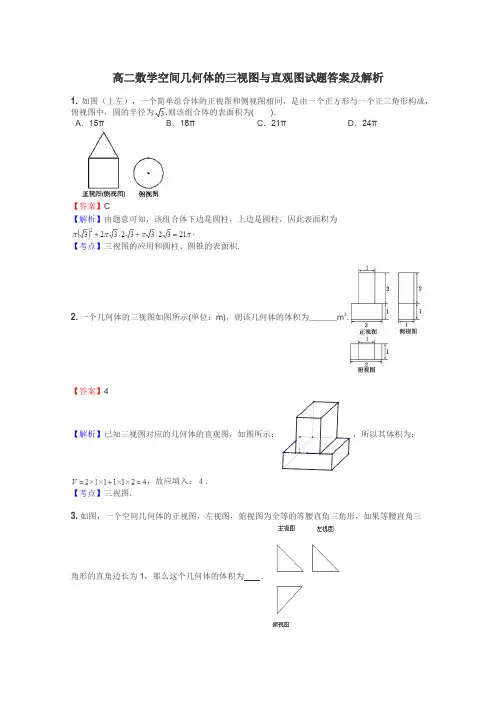

高二数学空间几何体的三视图与直观图试题答案及解析1.如图（上左），一个简单组合体的正视图和侧视图相同，是由一个正方形与一个正三角形构成，俯视图中，圆的半径为.则该组合体的表面积为()．A．15πB．18πC．21πD．24π【答案】C【解析】由题意可知，该组合体下边是圆柱，上边是圆柱，因此表面积为.【考点】三视图的应用和圆柱、圆锥的表面积.2.一个几何体的三视图如图所示(单位：m)，则该几何体的体积为______m3.【答案】4【解析】已知三视图对应的几何体的直观图，如图所示：，所以其体积为：，故应填入：４．【考点】三视图．3.如图，一个空间几何体的正视图，左视图，俯视图为全等的等腰直角三角形，如果等腰直角三角形的直角边长为1，那么这个几何体的体积为．【答案】【解析】由三视图可知，此几何体为一个三棱锥，且有三条两两互相垂直的棱，且长度为1，所以体积为：【考点】立体图与其三视图.4.一个几何体的三视图如图所示，则该几何体的表面积为（）A．38＋2πB．38－2πC．38－πD．38【答案】D【解析】由三视图知，该几何体是由一个底边长为4、宽为3，高为1的长方体中挖去一个底面半径为1的圆柱所形成的组合体，所以该几何体的表面积为：故选D.【考点】1、空间几何体的三视图；2、空间几何体的表面积.5.如图是一个几何体的三视图，则该几何体的体积等于( )A．2B．C．D．4【答案】D【解析】由三视图知该几何体为一个边长为正方体沿对角面截开得到的，则该几何体的体积等于此正方体体积的一半。

【考点】根据三视图画出几何体的直观图。

6.已知某几何体的三视图如图所示，则该几何体的体积为( )A．B．C．D．【答案】C【解析】由三视图知几何体为三棱锥，且三棱锥的高为3，底面三角形的一条边长为3，该边上的高为1，∴几何体的体积【考点】由三视图求体积7.如图所示是一几何体的三视图，则该几何体的表面积为（）A．B．C．D．【答案】D【解析】根据所给的三视图，可得该几何体的图形如下图，是长方体的一角，其中，并由垂直条件得到，所以，而，，所以该几何体的表面积为，选D.【考点】空间几何体的表面积.8.一个几何体的三视图如图所示，则该几何体的体积为A．2B．1C．D．【答案】C【解析】由三视图可知该几何体是一个四棱锥，其底面是一个对角线为2的正方形，高为1，故其底面面积S=×2×=2,则V=•Sh=,故选C.【考点】由三视图求面积、体积．9.已知某个几何体的三视图如下，根据图中标出的尺寸（单位：），则该几何体的体积是( )A．B．C．D．【答案】C【解析】三棱锥,由俯视图知:底面为底边2,高2的等腰三角形;由正视图知:三棱锥高为2,所以体积为.【考点】三视图,棱锥体积.10.右图是边长相等的两个正方形．给定下列三个命题：①存在三棱柱，其正视图、侧视图如右图；②存在四棱柱，其正视图、侧视图如右图；③存在圆柱，其正视图、侧视图如右图．其中真命题的个数是A．3B．2C．1D．0【答案】A【解析】由空间几何体的三视图的知识可知，三个命题均正确，故A正确.【考点】空间几何体的三视图.11.已知四棱锥的三视图如下图所示，其中正视图、侧视图是直角三角形，俯视图是有一条对角线的正方形.是侧棱上的动点．(1)求证：；(2)若为的中点，求直线与平面所成角的正弦值；(3) 若四点在同一球面上，求该球的体积.【答案】（1）参考解析；（2）；（3）【解析】（1）要证明，要转到线面垂直，通过观察需证明平面.所以要证明垂直于平面两条相交直线，显然，.从而可得结论.（2）要求直线与平面所成角的正弦值，需要找到直线与平面所成的角.通过证明平面平面.即可得到点E到平面的投影在PO（O是AC与BD的交点）上.这样就可以求出直线与平面所成的角，再通运算即可求出结论.本小题也可已建立空间坐标系来求.（3）若四点在同一球面上，求该球的体积.依题意可得.只要把图形补齐为一个长方体.外接球的直径就是长方体的对角线长.即可求结论.试题解析：（1）证明：由已知,又因为，(2)解法一：连AC交BD于点O，连PO，由(1)知则，为与平面所成的角.,则法二：空间直角坐标法，略.(3)解：以正方形为底面，为高补成长方体，此时对角线的长为球的直径，,.【考点】1.线线垂直.2.线面所成的角.3.割补思想.12.一个几何体的三视图如图所示，这个几何体应是一个（）A．棱台B．棱锥C．棱柱D．以上都不对【答案】A【解析】由三视图不难得，从正面和侧面看都是梯形，从上面和下面看是正方形，发挥空间想象力，可以想到连接相应顶点的四条线段就是几何体的四条侧棱，故这个几何体为棱台.【考点】三视图、空间想象力13.如图，某几何体的正视图(主视图)是平行四边形，侧视图(左视图)和俯视图都是矩形，则该几何体的体积为()A．6B．9C．12D．18【答案】B【解析】该类试题，需将三视图还原，由正视图、侧视图、俯视图是四边形，可想这个几何体是四棱柱，其中有两个矩形一个平行四边形，所以该四棱柱是将一个底面是平行四边形，侧棱垂直于底面的棱柱平放，如图所示：=,选B.【考点】1、三视图；2、几何体的体积.14.多面体MN-ABCD的底面ABCD为矩形，其正（主）视图和侧（左）视图如图，其中正（主）视图为等腰梯形，侧（左）视图为等腰三角形，则AM的长A．B．C．D．【答案】C【解析】主要是考查了三视图还原几何体的运用，根据题意，可知该几何体的正视图可知高为2，底面的边长为4，那么MN=2,AB=4，而底面BC=2，则可知AM的长为，故可知答案为C.【考点】三视图点评：主要是考查了是三视图的运用，求解长度，属于基础题。

空间几何体的三视图和直观图例1. 根据三视图想象物体原形，并画出物体的实物草图．解析：由俯视图并结合其中两个视图可以看出，这个物体是由一个圆柱和一个正四棱柱组合而成，圆柱的下底面圆和正四棱柱的上底面正方形内切，这样便可确定物体原形．根据三视图想象物体原形如下：例2 .图（1）为长方体积木块堆成的几何体的三视图，此几何体共由________块木块堆成;图（2）中的三视图表示的实物为_____________．解析：（1）4（2）圆锥例3. 下列给出的空间几何体中，在任意方向上的视图是全等图形的是（）A. 正方体 B. 圆柱C. 圆台D. 球解析：球从任意方向上的试图都是一个圆，故本题选择D.例4. 如图所示为一个简单几何体的三视图，则对应的实物是（ ）解析：由三视图可知选择A.例5 .如果一个水平放置的图形的斜二测直观图是一个底面为045，腰和上底均为1的等腰梯形，那么原平面图形的面积是（ ）A ．22+B ．221+C ．222+D ．21+解析： A 恢复后的原图形为一直角梯形1(121)2222S =++⨯=+例6. 如图，下列三视图表示的几何体是 ___________ ．解析：有三视图可以判断该几何体是六棱锥。

例7. 一个正三棱柱（底面是正三角形，高等于侧棱长）的三视图如图21-13所示，求这个正三棱柱的表面积．解析：有三视图可以判断出此正三棱柱底面边长为32，高为2，故其表面积为31560sin32322133220=⨯⨯⨯+⨯⨯=S.例8. 某几何体的三视图如图21-14所示，问：该几何体是棱台吗？解析：有此几何体的三视图可以判断出该几何体是四棱台。

上底面为长是12cm,宽是8cm的矩形，下底面为长是20cm,宽是16cm的矩形.侧面为两个上底是12cm 下底是20cm的等腰梯形和两个上底是8cm下底是16cm的等腰梯形。

此四棱台高为8cm.。

数学空间几何体的三视图与直观图试题1.若一个空间几何体的三个视图都是直角边长为的等腰直角三角形，则这个空间几何体的外接球的表面积是（）A．B．C．D．【答案】A【解析】这个空间几何体是一个三条侧棱长度为，侧棱两两垂直的三棱锥，其外接球与单位正方体相同，故其外接球的半径为，故其表面积为【考点】三视图与几何体的体积2.一个几何体的三视图如图所示，正视图和侧视图都是腰长为的全等的等腰三角形，若该几何体的四个顶点在空间直角坐标系的坐标分别是，，，，则第五个顶点的坐标为（）A．B．C．D．【答案】B【解析】正视图和侧视图是等腰三角形，俯视图是正方形，所以该几何体是正四棱锥，还原几何体并结合其中四个顶点的坐标，建立如图所示的空间直角坐标系，设点，由题意知，底面是边长为2的正方形，故，又正四棱锥的高为，故，则第五个顶点的坐标为.【命题意图】本题考查空间几何体的三视图和空间直角坐标系，意在考查学生空间想象能力.3.如图所示，某几何体的正视图是平行四边形，侧视图和俯视图都是矩形，则该几何体的体积为()A．6B．9C．12D．18【答案】B【解析】由三视图可还原几何体的直观图如图所示．此几何体可通过分割和补形的方法拼凑成一个长和宽均为3，高为的长方体，所求体积V＝3×3×＝9.4.一个四面体的顶点在空间直角坐标系O-xyz中的坐标分别是（1，0，1），（1，1，0），（0，1，1），（0，0，0），画该四面体三视图中的正视图时，以zOx平面为投影面，则得到的正视图可以为(A) (B) (C) (D)【答案】A【解析】由题意可知：该四面体为正四面体，其中一个顶点在坐标原点，另外三个顶点分别在三个坐标平面内，所以以zOx平面为投影面，则得到的正视图可以为选项A.【考点】本小题主要考查立体几何中三视图的有关知识，考查同学们的空间想象能力，属中档题. 5.浙江理）若某几何体的三视图（单位：cm）如图所示，则此几何体的体积等于________。

三视图和直观图试题1. 一个空间几何体的三视图如图1－1所示，则该几何体的表面积为( )图1－1A ．48B ．32＋817C ．48＋817D ．80C 【解析】 由三视图可知本题所给的是一个底面为等腰梯形的放倒的直四棱柱(如图所示)，所以该直四棱柱的表面积为S ＝2×12×(2＋4)×4＋4×4＋2×4＋2×1＋16×4＝48＋817.2. 一个空间几何体的三视图如图1－1所示，则该几何体的表面积为( )图1－1A ．48B ．32＋817C ．48＋817D ．80图1－33.某四面体的三视图如图1－3所示，该四面体四个面的面积中最大的是( ) A ．8 B ．6 2 C ．10 D ．8 2C 【解析】 由三视图可知，该四面体可以描述为SA ⊥平面ABC ，∠ABC ＝90°，且SA ＝AB ＝4，BC ＝3，所以四面体四个面的面积分别为10,8,6,62，从而面积最大为10，故应选C.图1－44.某四棱锥的三视图如图1－1所示，该四棱锥的表面积是( )图1－1A ．32B ．16＋16 2C ．48D ．16＋32 2B 【解析】 由题意可知，该四棱锥是一个底面边长为4，高为2的正四棱锥，所以其表面积为4×4＋4×12×4×22＝16＋162，故选B.5. 如图1－2，某几何体的正视图(主视图)是平行四边形，侧视图(左视图)和俯视图都是矩形，则该几何体的体积为( )图1－2A ．6 3B ．9 3C ．12 3D ．18 3B 【解析】 由三视图知该几何体为棱柱，h ＝22－1＝3，S 底＝3×3，所以V ＝9 3.如图1－2，某几6.何体的正视图(主视图)，侧视图(左视图)和俯视图分别是等边三角形，等腰三角形和菱形，则该几何体体积为( )A ．4 3B ．4C ．2 3D ．2 C 【解析】 由三视图知该几何体为四棱锥，棱锥高h ＝232－32＝3，底面为菱形，对角线长分别为23，2，所以底面积为12×23×2＝23，所以V ＝13Sh ＝13×23×3＝2 3.图1－16.设图1－1是某几何体的三视图，则该几何体的体积为( ) A.92π＋12 B.92π＋18 C ．9π＋42 D ．36π＋18 B 【解析】 由三视图可得这个几何体是由上面是一个直径为3的球，下面是一个长、宽都为3、高为2的长方体所构成的几何体，则其体积为：V ＝V 1＋V 2＝43×π×⎝ ⎛⎭⎪⎫323＋3×3×2＝92π＋18，故选B.7.设图1－1是某几何体的三视图，则该几何体的体积为( )图1－1A ．9π＋42B ．36π＋18 C.92π＋12 D.92π＋18D 【解析】 由三视图可得这个几何体是由上面是一个直径为3的球，下面是一个长、宽都为3高为2的长方体所构成的几何体，则其体积为： V ＝V 1＋V 2＝43×π×⎝ ⎛⎭⎪⎫323＋3×3×2＝92π＋18，故选D.8. 在一个几何体的三视图中，正视图和俯视图如图1－2所示，则相应的侧视图可以为( )图1－2 图1－3D 【解析】由正视图和俯视图知几何体的直观图是由一个半圆锥和一个三棱锥组合而成的，如下图，故侧视图选D.图1－59.一个正三棱柱的侧棱长和底面边长相等，体积为23，它的三视图中的俯视图如图1－5所示，左视图是一个矩形，则这个矩形的面积是________．【解析】由俯视图知该正三棱柱的直观图为图1－6，其中M，N是中点，矩形MNC1C为左视图．由于体积为23，所以设棱长为a，则12×a2×sin60°×a＝23，解得a＝2.所以CM＝3，故矩形MNC1C面积为2 3.图1－6图1－310.一个正三棱柱的侧棱长和底面边长相等，体积为23，它的三视图中的俯视图如图1－3所示，左视图是一个矩形，则这个矩形的面积是( )A．4 B．2 3 C．2 D. 3] B 【解析】由俯视图知该正三棱柱的直观图为下图，其中M，N是中点，矩形MNC1C为左视图．图1－4由于体积为23，所以设棱长为a，则12×a2×sin60°×a＝23，解得a＝2.所以CM＝3，故矩形MNC1C面积为23，故选B.11.在一个几何体的三视图中，正视图和俯视图如图1－2所示，则相应的侧视图可以为( )图1－2 图1－3D 【解析】由正视图和俯视图知几何体的直观图是由一个半圆锥和一个三棱锥组合而成的，如图，故侧视图选D.图1－4图1－212. 如图1－2是长和宽分别相等的两个矩形．给定下列三个命题：①存在三棱柱，其正(主)视图、俯视图如图1－2；②存在四棱柱，其正(主)视图、俯视图如图1－2；③存在圆柱，其正(主)视图、俯视图如图1－2.其中真命题的个数是( )A ．3B ．2C ．1D ．0A 【解析】 ①可以是放倒的三棱柱，所以正确；容易判断②正确；③可以是放倒的圆柱，所以也正确．图1－313.如图1－3是长和宽分别相等的两个矩形．给定下列三个命题：①存在三棱柱，其正(主)视图、俯视图如图1－3；②存在四棱柱，其正(主)视图、俯视图如图1－3；③存在圆柱，其正(主)视图、俯视图如图1－3.其中真命题的个数是( )A ．3B ．2C ．1D ．0A 【解析】 ①可以是放倒的三棱柱，所以正确；容易判断②正确；③可以是放倒的圆柱，所以也正确．14. 某几何体的三视图如图1－2所示，则它的体积是( )图1－2A ．8－2π3B ．8－π3C ．8－2π D.2π3A 【解析】 分析图中所给的三视图可知，对应空间几何图形，应该是一个棱长为2的正方体中间挖去一个半径为1，高为2的圆锥，则对应体积为：V ＝2×2×2－13π×12×2＝8－23π.15.某几何体的三视图如图1－2所示，则它的体积为( )图1－2A ．8－2π3B ．8－π3C ．8－2π D.2π3A 【解析】 主视图与左视图一样是边长为2的正方形，里面有两条虚线，俯视图是边长为2的正方形与直径为2的圆相切，其直观图为棱长为2的正方体中挖掉一个底面直径为2的圆锥，故其体积为正方体的体积与圆锥的体积之差，V 正＝23＝8，V 锥＝13πr 2h ＝2π3(r ＝1，h ＝2)，故体积V ＝8－2π3，故答案为A.16. 一个几何体的三视图如图1－5所示(单位：m)，则该几何体的体积为________ m 3.图1－56＋π 【解析】 根据图中信息，可得该几何体为一个棱柱与一个圆锥的组合体，V ＝3×2×1＋13π×1×3＝6＋π.17.一个几何体的三视图如图1－4所示(单位：m)，则该几何体的体积为________ m 3.图1－44 【解析】 根据三视图还原成直观图，可以看出，其是由两个形状一样的，底面长和宽都为1，高为2的长方体叠加而成，故其体积V ＝2×1×1＋1×1×2＝4.18.若某几何体的三视图如图1－1所示，则这个几何体的直观图可以是( )图1－1图1－2B 【解析】由正视图可排除A，C；由侧视图可判断该该几何体的直观图是B.。

1.2空间几何体的三视图和直观图自我检测1．已知△ABC ，选定的投影面与△ABC 所在平面平行，则经过中心投影后所得的三角形与△ABC( )B A ．全等 B ．相似 C ．不相似 D ．以上都不正确 2．一条直线在平面上的平行投影是( )D A ．直线B ．点C ．线段D ．直线或点3．下列说法错误的是( )DA ．正视图反映了物体上下、左右的位置关系，即反映了物体的高度和长度B ．俯视图反映了物体左右、前后的位置关系，即反映了物体的长度和宽度C ．侧视图反映了物体上下、前后的位置关系，即反映了物体的高度和宽度D ．一个几何体的正视图和俯视图高度一样，正视图和侧视图长度一样，侧视图和俯视图宽度一样 4．在已知图形中平行于x 轴的线段AB ＝6 cm ，则在直观图中线段A ′B ′＝________cm ；在已知图形中平行于y 轴的线段CD ＝4 cm ，则在直观图中线段C ′D ′＝________cm.解析：由于平行于x 轴的线段在直观图中保持原长度不变，则A ’B ’=AB=6cm,平行于y 轴的线段在直观图中长度变为原来的一半，则C ’D ’=CD 21=2cm. [答案] 6 25、在空间几何体中，平行于z 轴的线段AB ＝10 cm ，则在直观图中对应的线段A ′B ′＝________cm.[解析] 由于平行于z 轴的线段在直观图中保持长度不变，则A ′B ′＝AB ＝10 cm. [答案] 106、水平放置的△ABC 的直观图如图所示，已知A ′C ′＝3，B ′C ′＝2，求AB 边上的中线的实际长度为多少．[解析] 由于在直观图中，∠A ′C ′B ′＝45°，则在原图形中，∠ACB ＝90°，又∵在直观图中，A ′C ′＝3，B ′C ′＝2，则在原图形中，AC ＝3，BC ＝4，∴由勾股定理，得AB ＝5，则AB 边上的中线的长度为52.考点一 画简单几何体的三视图例1 画出如图所示的正三棱柱和正五棱台的三视图[解析] 上图(1)所示的正三棱柱的三视图如图①所示．上图(2)所示的正五棱台的三视图如图②所示．[点评] 正五棱台的正视图中有两条虚线，它们是正五棱台后面两条棱所形成的投影，辨析某条棱的可见与不可见的方法是：把物体看成是不透明的，能看见的棱就是可见轮廓线，看不见、但又确实存在的棱就是不可见轮廓线．例2、如图所示，水平放置的圆柱形物体的三视图是图中的( )[解析] 此题主要研究实物图到三视图的转化过程，正视图是通过正面观察物体的形状，侧视图是从左侧面去观察，俯视图是从上往下看物体的形状如何．从正面看是个矩形，从左面看是个圆，从上往下看是一个矩形，对照图中的A、B、C、D，可知A是正确的．例3、某几何体的正视图和侧视图均如左图所示，则该几何体的俯视图不可能是( )[分析]本题是组合体的三视图问题，由几何体的正视图和侧视图均如左图所示知，几何体下面为圆柱或直四棱柱，上面是圆柱或直四棱柱或底面是直角三角形的直三棱柱．[解析]A，B，D都可能是该几何体的俯视图，C不可能是该几何体的俯视图，因为它的正视图上面应为如下图所示的矩形．[答案] C例4、如图所示，画出四面体AB1CD1三视图中的正视图，以面AA1D1D为投影面，则得到的正视图可以为( )[分析]依次确定四面体AB1CD1的每一条棱在面AA1D1D上的投影即可．[解析]显然AB1，AC，B1D1，CD1分别投影得到正视图的外轮廓，B1C为可见实线，AD1为不可见虚线．故A正确．[答案] A例5、在一个几何体的三视图中，主视图和俯视图如图所示，则相应的侧视图可以为( )[解析]此几何体为一个半圆锥和一个三棱锥的组合体，只有D项符合题意．[答案] D变式练习1、画出圆台(如图所示)的三视图．[解析] 圆台的三视图如图．2、下列几何体各自的三视图中，有且仅有两个视图相同的是( )A．①② B．①③ C．①④ D．②④[解析]①正方体，三视图均相同；②圆锥，正视图和侧视图相同；③三棱台，三视图各不相同；④圆台，正视图和侧视图相同．[答案] D考点二画简单组合体的三视图例1 如下图所示，画出下列组合体的三视图.[分析] 图①是一个长方体挖去一个四棱柱，图②是上下叠起且轴线重合的三个圆柱组成的几何体．三视图如下图①②所示．1、如图①所示的几何体，则该几何体的俯视图是图②中的( )[解析] (1)此几何体俯视图首先为矩形．但上方被截去角的三棱柱的侧棱及角的边是看得见的，所以，俯视图中间有实线且靠左边有三角形形状．故选C.2、画出如图所示几何体的三视图．解：①此几何体的三视图如图所示：②此几何体的三视图如图所示：考点三由三视图还原空间几何体例1 某几何体的三视图如图所示，试分析该几何体的结构特征.[解析] 由正视图和侧视图可知，该物体的下半部分为柱体，上半部分为锥体，又因俯视图为一个正六边形，故该几何体是由一个正六棱柱和一个正六棱锥组合而成的，如图所示．例2、下面是某立体图形的三视图，请说出立体图形的名称．[解析] 该立体图形为长方体，如下图所示．1、若一个几何体的正视图和侧视图都是等腰三角形，俯视图是圆，则这个几何体是( )A．圆柱 B．三棱柱 C．圆锥 D．球[解析] 正视图和侧视图都是等腰三角形，俯视图是圆说明此几何体是圆锥．答案：C2、如图所示是两个立体图形的三视图，请说出立体图形的名称．解析：由已知可知甲的俯视图是圆，则该几何体是旋转体，又正视图和侧视图均是矩形，则甲是圆柱：乙的俯视图是三角形，则该几何体是多面体，又正视图和侧视图均是三角形，则该多面体的各个面都是三角形，则乙是三棱锥．答案：甲是圆柱；乙是三棱锥．考点四斜二测画法的性质例1、在用斜二测画法画水平放置的△ABC时，若∠A的两边平行于x轴、y轴，则在直观图中，∠A′＝( ) A．45°B．135° C．90°D．45°或135°[解析] 因∠A的两边平行于x轴、y轴，故∠A＝90°，在直观图中，按斜二测画法规则知∠x′O′y′＝45°或135°，即∠A′＝45°或135°.[答案] D例2．给出以下关于斜二测直观图的结论，其中正确的个数是( )①角的水平放置的直观图一定是角．②相等的角在直观图中仍相等．③相等的线段在直观图中仍然相等．④若两条线段平行，则在直观图中对应的两条线段仍然平行．A．0 B．1 C．2 D．3[解析]由斜二测画法规则可知，直观图保持线段的平行性，∴④对，①对；而线段的长度，角的大小在直观图中都会发生改变，∴②③错．[答案] C例3．利用斜二测画法得到：①三角形的直观图是三角形；②平行四边形的直观图是平行四边形；③正方形的直观图是正方形；④菱形的直观图是菱形．以上说法正确的是( )A ．①B ．①②C ．③④D ．①②③④[解析] 根据画法规则，平行性保持不变，与y 轴平行的线段长度减半．[答案] B变式练习1．下列关于用斜二测画法画直观图的说法中，正确的是( )A ．水平放置的正方形的直观图不可能是平行四边形B ．平行四边形的直观图仍是平行四边形C ．两条相交直线的直观图可能是平行直线D ．两条垂直的直线的直观图仍互相垂直[点评] 斜二测画法主要保留了原图的三个性质：①保平行；②保共点；③保平行线段的长度比．[答案] B考点五 水平放置的平面图形直观图的画法例1、画正五边形的直观图画法： (1)以正五边形的中心为原点O ，建立如图(1)所示的直角坐标系xOy ，再建立如图(2)所示的坐标系x ′O ′y ′，使∠x ′O ′y ′＝45°；(2)在图(1)中作BG ⊥x 轴于G ，EH ⊥x 轴于H ，在坐标系x ′O ′y ′中作O ′H ′＝OH ，O ′G ′＝OG ，O ′A ′＝12OA ，O ′F ′＝12OF ，过F ′作C ′D ′∥x ′轴使C ′D ′＝CD 且F ′为C ′D ′的中点．(3)在平面x ′O ′y ′中，过G ′作G ′B ′∥y ′轴，且G ′B ′＝12BG ，过H ′作H ′E ′∥y ′轴，且H ′E ′＝12HE ，连接A ′B ′，B ′C ′、C ′D ′、D ′E ′、E ′A ′，得五边形A ′B ′C ′D ′E ′为正五边形ABCDE 的平面直观图．(4)擦去x ′，y ′轴得直观图五边形A ′B ′C ′D ′E ′.例2、在下列选项中，利用斜二测画法，边长为1的正三角形ABC 的直观图不是全等三角形的一组是( )[解析] C 中前者画成斜二测直观图时，底AB 不变，原来高h 变为h2，后者画成斜二测直观图时，高不变，边AB 变为原来的12.[答案] C变式练习1、画边长为1 cm 的正三角形的水平放置的直观图．[解析] (1)如图所示，以BC 边所在直线为x 轴，以BC 边上的高线AO 所在直线为y 轴，再画对应的x ′轴与y ′轴，两轴相交于点O ′，使∠x ′O ′y ′＝45°.(2)在x ′轴上截取O ′B ′＝O ′C ′＝0.5 cm ，在y ′轴上截取O ′A ′＝12AO ＝34 cm ，连接A ′B ′，A ′C ′，则△A ′B ′C ′即为正三角形ABC 的直观图．(3)擦去x ′，y ′轴得直观图△A ′B ′C ′.2、如图，用斜二测画法画一个水平放置的平面图形的直观图为一个正方形，则原来图形的形状是( )[解析] 由斜二测画法可知，与y ′轴平行的线段在原图中为在直观图中的2倍．故可判断A 正确．考点六 画几何体的直观图例1、用斜二测画法画出六棱锥P-ABCDEF 的直观图，其中底面ABCDEF 是正六边形，点P 在正六边形的投影是正六边形ABCDEF 的中心（尺寸自定）[解析] 画法：(1)画六棱锥P －ABCDEF 的底面．①在正六边形ABCDEF 中，取AD 所在直线为x 轴，对称轴MN 所在直线为y 轴，两轴相交于O(如图1所示)，画相应的x ′轴和y ′轴、z ′轴，三轴交于O ′，使∠x ′O ′y ′＝45°，∠x ′O ′z ′＝90°(如图2所示)．②在图2中，以O ′为中点，在x ′轴上取A ′D ′＝AD ，在y ′轴上取M ′N ′＝12MN ，以点N ′为中点画B ′C ′平行于x ′轴，并且等于BC ；再以M ′为中点画E ′F ′平行于x ′轴，并且等于EF .③连接A ′B ′，C ′D ′，D ′E ′，F ′A ′得到正六边形ABCDEF 水平放置的直观图A ′B ′C ′D ′E ′F ′.(2)画六棱锥P －ABCDEF 的顶点，在O ′z ′轴上截取O ′P ′＝OP.(3)成图．连接P ′A ′，P ′B ′，P ′C ′，P ′D ′，P ′E ′，P ′F ′，并擦去x ′轴，y ′轴，z ′轴，便得到六棱锥P －ABCDEF 的直观图P ′－A ′B ′C ′D ′E ′F ′(图3)．变式练习1、用斜二测画法画长、宽、高分别是4 cm,3 cm,2 cm 的长方体ABCD －A ′B ′C ′D ′的直观图．[画法] (1)画轴．如图①所示，画x 轴、y 轴、z 轴，三轴相交于点O ，使∠xOy ＝45°，∠xOz ＝90°.(2)画底面．以点O 为中点，在x 轴上取线段MN ，使MN ＝4 cm ；在y 轴上取线段PQ ，使PQ ＝32 cm.分别过点M 和点N 作y 轴的平行线，过点P 和Q 作x 轴的平行线，设它们的交点分别为A ，B ，C ，D ，四边形ABCD 就是长方体的底面ABCD .(3)画侧棱，过A ，B ，C ，D 各点分别作z 轴的平行线，并在这些平行线上分别截取2 cm 长的线段AA ′，BB ′，CC ′，DD ′. (4)成图．顺次连接A ′，B ′，C ′，D ′，并加以整理(擦掉辅助线，将被遮挡的线改为虚线)，就得到长方体的直观图(如图②)．考点七 由三视图画直观图例1、某几何体的三视图如图所示，用斜二测画法画出它的直观图.[画法] (1)画轴．如图①，画x 轴、y 轴、z 轴，使∠xOy ＝45°，∠xOz ＝90°.(2)画圆台的两底面．利用斜二测画法，画出底面⊙O ，在z 轴上截取OO ′，使OO ′等于三视图中相应的高度，过O ′作Ox 的平行线O ′x ′，作Oy 的平行线O ′y ′，利用O ′x ′与O ′y ′画出上底面⊙O ′(与画⊙O 一样)． (3)画圆锥的顶点．在Oz 上取一点P ，使PO ′等于三视图中相应的高度．(4)成图．连接PA ′，PB ′，A ′A ，B ′B ，整理得到三视图表示的几何体的直观图，如图②.变式练习1、利用下图所示的三视图，画出它的直观图．[解析] 该几何体是一个三棱柱，直观图如下图所示．2、下图是一个几何体的直观图，画出它的三视图．[解析] 三视图如图所示．考点八 与直观图有关的计算问题例1、如图，一个水平放置的平面图形的斜二测直观图是一个底角为45°、腰和上底均为1的等腰梯形，则这个平面图形的面积是（ ）[解析] 如图所示， ∵A ′D ′∥B ′C ′， ∴AD ∥BC .∵∠A ′B ′C ′＝45°， ∴∠ABC ＝90°. ∴AB ⊥BC .∴四边形ABCD 是直角梯形．其中，AD ＝A ′D ′＝1，BC ＝B ′C ′＝1＋2，AB ＝2， ∴S 梯形ABCD ＝2＋ 2.例2、如图，水平放置的△ABC 的斜二测直观图是图中的△A ′B ′C ′，已知A ′C ′＝6，B ′C ′＝4，则AB 边的实际长度是________．[解析]由斜二测画法，可知△ABC 是直角三角形，且∠BCA ＝90°，AC ＝6，BC ＝4×2＝8，则AB ＝AC 2＋BC 2＝10. [答案] 10例3、如图，是△AOB 用斜二测画法画出的直观图，则△AOB 的面积是________．[解析] 由图易知△AOB 中，底边OB ＝4，又∵底边OB 的高为8，∴面积S ＝12×4×8＝16.[答案] 16 变式练习1、已知正△ABC 的边长为a,那么正△ABC 的直观图△A ’B ’C ’的面积是（ ）[解析] 如图(1)为实际图形，建立如图所示的平面直角坐标系xOy.如图(2)，建立坐标系x′O′y′，使∠x′O′y′＝45°，由直观图画法知：A′B′＝AB＝a，O′C′＝12OC＝34a.过C′作C′D′⊥O′x′于D′，则C′D′＝22O′C′＝68a.所以△A′B′C的面积是S＝12·A′B′·C′D′＝12·a·68a＝6 16a2.2、有一个长为5 cm，宽为4 cm的矩形，则其直观图的面积为________．[解析]由于该矩形的面积为S＝5×4＝20(cm2)，所以由公式S′＝24S，其直观图的面积为S′＝24S＝52(cm2)．易错题例1、画出如图所示的正视图和俯视图.解：正视图和俯视图，如图所示．例2、如图①所示，△ABC水平放置的直观图为△A’B’C’,∠B’A’C’=30°，∠A’C’B’=90°，请用作图法画出原△ABC,并量出△ABC的各个内角，∠BAC是否等于∠B’A’C’的2倍？∠BCA是否等于∠B’C’A’?[正解] 如图②所示，画出直角坐标系xOy，以点A为原点．在直观图中过C′作C′D′∥O′y′轴，交A′B′于D′，在Ox轴上截取AB＝A′B′，AD＝A′D′.过D作DC∥Oy轴，使DC＝2D′C′，连接AC，BC，则△ABC为原三角形．用量角器量出∠BAC，可以得出∠BAC≠60°，所以∠BAC≠2∠B′A′C′，∠BCA≠∠B′C′A′.11变式练习1、如图所示的是水平放置的三角形ABC在直角坐标系中的直观图，其中D为AC的中点，原ABC中，∠ACB ≠30°，则原图形中与线段BD的长相等的线段有________．[解析] 先按照斜二测画法把直观图还原为原来的平面图形，然后根据平面图形的几何性质找与线段BD长度相等的线段，把△ABC还原为平面图形后为直角三角形，则D为斜边AC的中点． [答案] AD，DC2、如图所示的物体的三视图有无错误？如果有，请更正．总结:下图是最基本的常见几何体的三视图.几何体直观图形正视图侧视图俯视图正方体长方体圆柱圆锥圆台球1213。

高二数学空间几何体的三视图与直观图试题1.如图是一个几何体的三视图（尺寸的长度单位为），则它的体积是（）.A．B．C．D．【答案】A【解析】根据几何体的三视图，还原几何体，是正三棱柱，根据图中数据可得故选 A.【考点】三棱柱的体积.2.将长方体截去一个四棱锥，得到的几何体如图所示，则该几何体的侧视图为（）【答案】D【解析】由于对角线被挡住，看不到，画成虚线，注意位置.【考点】几何体的三视图.3.一个几何体的三视图形状都相同，大小均相等，那么这个几何体不可以是（）A．球B．三棱锥C．正方体D．圆柱【答案】D【解析】球与与正方体在通常的放法前提下不难得到三视图形状都相同，大小均相等，一个是圆，一个是正方形，特殊的三棱锥例如正方体过顶点截得的一角，它的三视图形状都相同，大小均相等，都是等腰直角三角形，但圆柱的不会满足三视图形状都相同，大小均相等，故选择D.【考点】三视图的画法及其特点.4.如图，一个空间几何体的正视图，左视图，俯视图为全等的等腰直角三角形，如果等腰直角三角形的直角边长为1，那么这个几何体的体积为．【答案】【解析】由三视图可知，此几何体为一个三棱锥，且有三条两两互相垂直的棱，且长度为1，所以体积为：【考点】立体图与其三视图.5.如图，一个空间几何体的正视图和侧视图都是边长为1的正方形，俯视图是一个圆，那么这个几何体的侧面积为（）A．B．C．D．【答案】C【解析】由几何体的三视图可知几何体为底面半径为，高为1的圆柱，而圆柱侧面展开图为一个矩形，该矩形的长为底面圆的周长，高为1，所以该圆柱侧面积为【考点】空间几何体的三视图和直观图、空间几何体的表面积6.一个几何体的三视图如右图所示，则该几何体的体积为（）A．B．C．D．【答案】C【解析】由三视图可知，几何体是一个底面是一个上底为1，下底为2，高为1的直角梯形，且有一条长为1的侧棱垂直底面的四棱锥.【考点】三视图.7.已知某个几何体的三视图如下，根据图中标出的尺寸（单位：），则该几何体的体积是( )A．B．C．D．【答案】C【解析】三棱锥,由俯视图知:底面为底边2,高2的等腰三角形;由正视图知:三棱锥高为2,所以体积为.【考点】三视图,棱锥体积.8.某四面体的三视图如右图所示，该四面体四个面的面积中最大的是( )A．B．8C．10D．12【答案】C【解析】此四面体为三棱锥，底面为直角三角形一直角边长为4，另一边长为3。

高一数学空间几何体的三视图与直观图试题答案及解析1.一个多面体的三视图如图所示，其中正视图是正方形,侧视图是等腰三角形,则该几何体的表面积和体积分别为（）A．88 ,48B．98 ,60C．108,72D．158,120【答案】A【解析】解：由三视图可知：该几何体是一个横放的直三棱柱，高为4，底面是一个等腰三角形，其高为4，底边长为6．在Rt△ABD中，由勾股定理可得AB=∴该几何体的表面积S=4×5×2+4×6+2××6×4=88；V=×6×4×4=48．故选A．【考点】由三视图求面积、体积．2.某几何体的三视图（单位：cm）如图所示，则此几何体的体积是（）A．36cm3B．48cm3C．60cm3D．72cm3【答案】B.【解析】该几何体上面是长方体，下面是四棱柱；长方体的体积，四棱柱的底面是梯形，体积为，因此总的体积.【考点】三视图和几何体的体积.3.如图，网格纸上小正方形的边长为1，实线画出的是某几何体的三视图，则此几何体的体积为（）A．6B．9C．12D．18【答案】C【解析】该几何体是三棱锥，底面是俯视图，三棱锥的高为4；底面三角形是斜边长为6，高为3的等腰直角三角形，此几何体的体积为.故选C.【考点】三视图与几何体的关系；几何体的体积的求法.4.下列几何体各自的三视图，其中有且仅有两个三视图完全相同的是（）A．①②B．②④C．①③D．①④【答案】B【解析】对于①，正方体的三视图形状都相同，均为正方形，故错误；对于②，主视图和左视图均为等腰三角形，不同于俯视图圆形，故正确；对于③，如图所示的正三棱柱的三视图各不相同，故错误；对于④，正四棱锥的主视图和左视图均为等腰三角形，不同于俯视图正方形，故正确．综上所述，有且仅有两个视图完全相同的是②④，故选B．【考点】简单空间图形的三视图．5.如果一个水平放置的图形的斜二测直观图是一个底面为45°，腰和上底均为１的等腰梯形，那么原平面图形的面积是（）A．B．C．D．【答案】A【解析】根据，等腰梯形的面积为,所以原图像的面积为，故选A.【考点】斜二测画法6.一个多面体的直观图、主视图、左视图、俯视图如下，、分别为、的中点．下列结论中正确的个数有( )①直线与相交．②．③//平面．④三棱锥的体积为．A．4个B．3个C．2个D．1【答案】B【解析】由图可知，此几何体为直棱柱，底面是以为直角顶点的等腰直角三角形，连接,连,由是中点，得,与相交，所以与异面，故①错；面,,,面,故②③正确；,故④正确.故选B.【考点】1.三视图；2.椎体体积；3.线面垂直的判定及性质.7.一个几何体的三视图如右图所示,则该几何体可以是（）A．棱柱B．棱台C．圆柱D．圆台【答案】D【解析】由三视图可知，该几何体可以是圆台．【考点】三视图．8.一个多面体的直观图、主视图、左视图、俯视图如下，、分别为、的中点.下列结论中正确的个数有（）①直线与相交. ②. ③//平面.④三棱锥的体积为.A．4个B．3个C．2个D．1个【答案】B【解析】作的中点D，连结DN,DM由于M,N分别是中点，所以可得平面,平面.所以平面.同理可证平面.又.所以平面DMN 平面.所以①直线与相交不成立.从三视图可得平面.所以平面，所以②正确.③正确.因为.所以④正确.综上②③④正确.所以选B.【考点】1.线面位置关系.2.线线位置关系.3.几何体的体积.4.平面与立体知识间的相互转化.9.已知某几何体的三视图如图，则该几何体的体积是（）A．B．C．D．【答案】A【解析】根据三视图知该几何体是一个棱长为正方体上方一个底面边长为4，高为3的正四棱锥，则此几何体的体积是，故选A.【考点】1.空间几何体的三视图；2.空间几何体的体积.10.一个几何体的三视图如图所示,则该几何体可以是（）A．棱柱B．棱台C．圆柱D．圆台【答案】D【解析】由正视图和左视图可知此几何体为台体，结合俯视图可知此几何体为圆台。

高二数学空间几何体的三视图与直观图试题1.已知如图所示的正方体ABCD﹣A1B1C1D1，点P、Q分别在棱BB1、DD1上，且=，过点A、P、Q作截面截去该正方体的含点A1的部分，则下列图形中不可能是截去后剩下几何体的主视图的是（）【答案】A【解析】当P、B1重合时，主视图为选项B；当P到B点的距离比B1近时，主视图为选项C；当P到B点的距离比B1远时，主视图为选项D，因此答案为A.【考点】组合体的三视图2.设某几何体的三视图如图（尺寸的长度单位为m）则该几何体的体积为_________m3．【答案】4【解析】由三视图的知识可知几何体为一侧面与底面垂直的三棱锥，且底面三角形长为4，高为3，几何体高为2，所以答案为4.【考点】1.三视图；2.空间几何体的体积计算公式3.如图（上左），一个简单组合体的正视图和侧视图相同，是由一个正方形与一个正三角形构成，俯视图中，圆的半径为.则该组合体的表面积为()．A．15πB．18πC．21πD．24π【答案】C【解析】由题意可知，该组合体下边是圆柱，上边是圆柱，因此表面积为.【考点】三视图的应用和圆柱、圆锥的表面积.4.如图所示，在四棱锥P－ABCD中，PA⊥底面ABCD，四边形ABCD为正方形，F为AB上一点．该四棱锥的正视图和侧视图如图所示，则四面体P－BFC的体积是_____．【答案】【解析】由三视图知.【考点】空间几何体的三视图、体积的求法.5.已知某几何体的三视图如图所示，其中俯视图中圆的直径为4，该几何体的体积为V1，直径为4的球的体积为V2，则V1:V2等于（）A．1:2B．2:1C．1:1D．1:4【答案】A【解析】依题意，原几何体是一个圆柱挖去了一个圆锥.球的体积，几何体的体积，，选A.【考点】三视图，圆柱、圆锥的体积，球的体积.6.某四面体的三视图如右图所示，该四面体四个面的面积中最大的是( )A．B．8C．10D．12【答案】C【解析】此四面体为三棱锥，底面为直角三角形一直角边长为4，另一边长为3。
