2H313000 工业机电工程安装技术2H313010机械设备安装工程施工技术垫铁设置应符合要求垫铁与设备基础之间的接触良好每个地脚螺栓旁边至少应有一组垫铁，并设置在靠近地脚螺栓和底座主要受力部位下方相邻两组垫铁间的距离，宜为500～1000mm设备底座有接缝处的两侧，各设置一组垫铁每组垫铁的块数不宜超过5块，放置平垫铁时，厚的宜放在下面，薄的宜放在中间，垫铁的厚度不宜小于2mm每组垫铁应放置整齐平稳，并接触良好设备调平后，垫铁端面应露出设备底面外缘，平垫铁宜露出10～30mm，斜垫铁宜露出10～50mm除铸铁垫铁外，设备调整完毕后各垫铁相互间用定位焊焊牢零部件清洗与装配装配步骤由小到大，从简单到复杂进行组合件装配由组合件进行部件装配先主机后辅机，由部件进行总装配常见的零部件装配螺纹联接件装配紧固方法：定力矩法、测量伸长法、液压拉伸法、加热伸长法过盈配合件装配装配方法：一般采用压入装配、低温冷装配和加热装配法，而在安装现场，主要采用加热装配法对开式滑动轴承装配轴承间隙的检测及调整机械设备安装精度的控制影响设备安装精度的因素2H313020电气安装工程施工技术电缆直埋敷设要求直埋电缆应使用铠装电缆，铠装电缆的两端金属外皮要可靠接地，接地电阻不得大于10Ω开挖的沟底是松软土层时，可直接敷设电缆，一般电缆埋深应不小于0.7m，穿越农田时应不小于1m；如果有石块或硬质杂物要铺设10m厚的软土或细沙直埋电缆同沟时，相互距离应符合设计要求，平行距离不小于10mm，交叉距离不小于500mm。
直理电缆的中间接头外面应有防止机械损伤的保护盒（环氧树脂接头盒除外），盒下面应垫以混凝土基础板，长度要伸出接头保护盒两端600~700mm，进入建筑物前留有足够的电缆余量。
直埋电缆自电缆沟引进隧道、工作井和建筑物时，要穿在管中，并将管口堵塞。
交接试验注意事项电力架空线路施工要求电杆线路基础、电杆、导线，绝缘子、金具、避雷线及接地装置导线连接要求导线连接应接触良好，其接触电阻不应超过同长度导线电阻的1.2倍导线连接处应有足够的机械强度，其强度不应低于导线强度的95%在任一档距内的每条导线，只能有一个接头不同金属、不同截面的导线，只能在杆上跳线处连接导线钳压连接前，要选择合适的连接管，其型号应与导线相符导线在绝缘子上的固定方法顶绑法、侧绑法、终端绑扎法、耐张线夹固定导线法电缆（本体）敷设的要求施工技术准备电缆封端应严密，并根据要求做电气试验6kV以上的橡塑电缆，应做交流耐压试验或直流耐压试验及泄漏电流测试1kV及以下的橡塑电缆用2500V兆欧表测试绝缘电阻代替耐压试验，电缆绝缘电阻在试验前后无明显变化，并做好记录电缆施放要求电缆应从电缆盘上端拉出施放人工施放时必须每隔1.5～2m放置滑轮一个，不得把电缆放在地上拖拉2H313030管道工程施工技术管道工程的施工程序及要求工业管道工程的施工程序施工准备（技术、人员、机具、材料、现场）→配合土建预留、预埋、测量→管道、支架预制→附件、法兰加工、检验→管段预制→管道安装→管道系统检验→管道系统试验→防腐绝热→系统清洗→资料汇总、绘制竣工图→竣工验收阀门检验连接设备的管道安装管道系统试验和吹洗要求管道系统试验压力试验液压试验试验过程：缓慢分段升压，待达到试验压力后，稳压10min，再将试验压力降至设计压力，保持30min试验压力：设计压力的1.5倍合格标准：压力表有无压降、管道所有部位有无渗漏气压试验试验过程：逐步缓慢增加压力，当压力升至试验压力的50%时，如未发现异常或泄漏现象，继续按试验压力的10%逐级升压，每级稳压3min，直至试验压力。
![2H313000 工业机电工程施工技术[共2页]](https://img.taocdn.com/s1/m/09a8dfc9650e52ea541898ba.png)

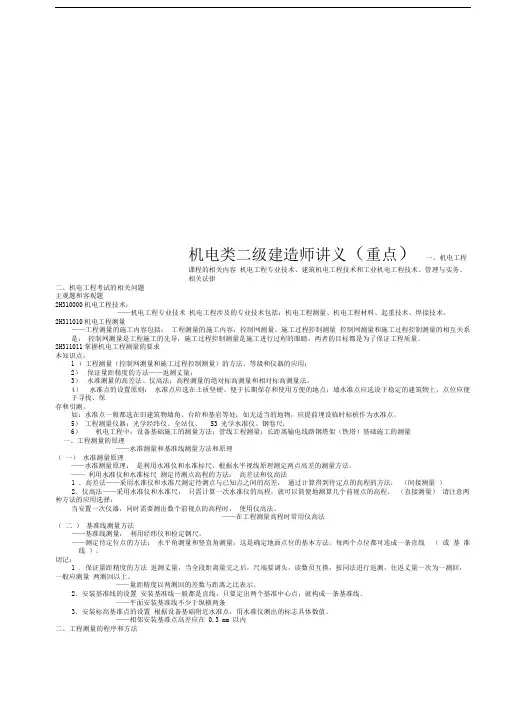

机电类二级建造师讲义（重点）一、机电工程课程的相关内容机电工程专业技术、建筑机电工程技术和工业机电工程技术、管理与实务、相关法律二、机电工程考试的相关问题主观题和客观题2H310000机电工程技术：——机电工程专业技术机电工程涉及的专业技术包括：机电工程测量、机电工程材料、起重技术、焊接技术。
2H311010机电工程测量——工程测量的施工内容包括：工程测量的施工内容：控制网测量、施工过程控制测量控制网测量和施工过程控制测量的相互关系是：控制网测量是工程施工的先导，施工过程控制测量是施工进行过程的眼睛，两者的目标都是为了保证工程质量。
2H311011掌握机电工程测量的要求本知识点：1）工程测量（控制网测量和施工过程控制测量）的方法、等级和仪器的应用；2）保证量距精度的方法——返测丈量；3）水准测量的高差法、仪高法；高程测量的绝对标高测量和相对标高测量法。
4）水准点的设置原则：水准点应选在土质坚硬、便于长期保存和使用方便的地点；墙水准点应选设于稳定的建筑物上，点位应便于寻找、保存和引测。
如：水准点一般都选在旧建筑物墙角、台阶和基岩等处；如无适当的地物，应提前埋设临时标桩作为水准点。
5）工程测量仪器：光学经纬仪、全站仪、S3 光学水准仪、钢卷尺；6）机电工程中：设备基础施工的测量方法；管线工程测量；长距离输电线路钢塔架（铁塔）基础施工的测量一、工程测量的原理——水准测量和基准线测量方法和原理（一）水准测量原理——水准测量原理：是利用水准仪和水准标尺，根据水平视线原理测定两点高差的测量方法。
——利用水准仪和水准标尺测定待测点高程的方法：高差法和仪高法1 ．高差法——采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法；（间接测量）2．仪高法——采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。
（直接测量）请注意两种方法的应用选择：当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法。

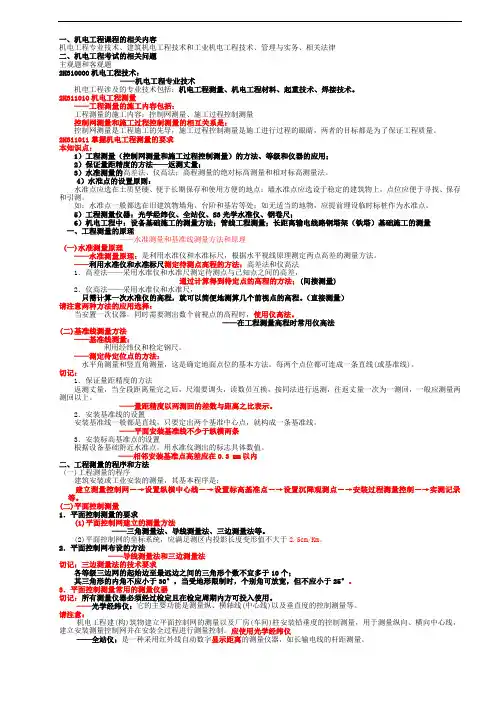

一、机电工程课程的相关内容机电工程专业技术、建筑机电工程技术和工业机电工程技术、管理与实务、相关法律二、机电工程考试的相关问题主观题和客观题2H310000机电工程技术：——机电工程专业技术机电工程涉及的专业技术包括：机电工程测量、机电工程材料、起重技术、焊接技术。
2H311010机电工程测量——工程测量的施工内容包括：工程测量的施工内容：控制网测量、施工过程控制测量控制网测量和施工过程控制测量的相互关系是：控制网测量是工程施工的先导，施工过程控制测量是施工进行过程的眼睛，两者的目标都是为了保证工程质量。
2H311011掌握机电工程测量的要求本知识点：1）工程测量（控制网测量和施工过程控制测量）的方法、等级和仪器的应用；2）保证量距精度的方法——返测丈量；3）水准测量的高差法、仪高法；高程测量的绝对标高测量和相对标高测量法。
4）水准点的设置原则：水准点应选在土质坚硬、便于长期保存和使用方便的地点；墙水准点应选设于稳定的建筑物上，点位应便于寻找、保存和引测。
如：水准点一般都选在旧建筑物墙角、台阶和基岩等处；如无适当的地物，应提前埋设临时标桩作为水准点。
5）工程测量仪器：光学经纬仪、全站仪、S3光学水准仪、钢卷尺；6）机电工程中：设备基础施工的测量方法；管线工程测量；长距离输电线路钢塔架（铁塔）基础施工的测量一、工程测量的原理——水准测量和基准线测量方法和原理(一)水准测量原理——水准测量原理：是利用水准仪和水准标尺，根据水平视线原理测定两点高差的测量方法。
——利用水准仪和水准标尺测定待测点高程的方法：高差法和仪高法1．高差法——采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法；(间接测量)2．仪高法——采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。
（直接测量）请注意两种方法的应用选择：当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法。

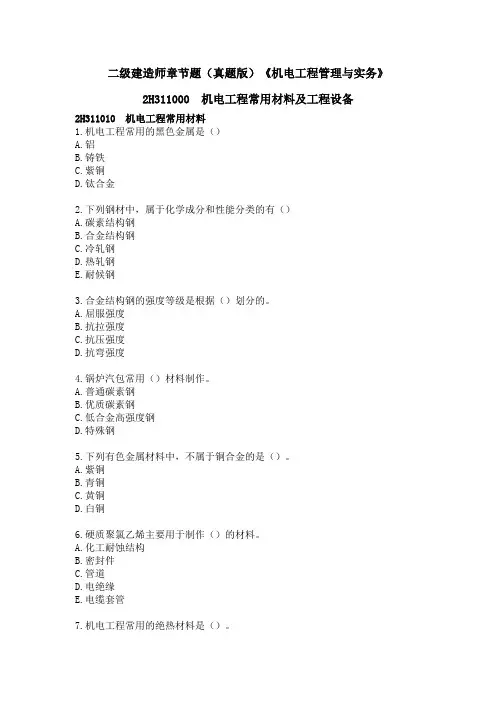

二级建造师章节题（真题版）《机电工程管理与实务》2H311000 机电工程常用材料及工程设备2H311010 机电工程常用材料1.机电工程常用的黑色金属是（）A.铝B.铸铁C.紫铜D.钛合金2.下列钢材中，属于化学成分和性能分类的有（）A.碳素结构钢B.合金结构钢C.冷轧钢D.热轧钢E.耐候钢3.合金结构钢的强度等级是根据（）划分的。
A.屈服强度B.抗拉强度C.抗压强度D.抗弯强度4.锅炉汽包常用（）材料制作。
A.普通碳素钢B.优质碳素钢C.低合金高强度钢D.特殊钢5.下列有色金属材料中，不属于铜合金的是（）。
A.紫铜B.青铜C.黄铜D.白铜6.硬质聚氯乙烯主要用于制作（）的材料。
A.化工耐蚀结构B.密封件C.管道D.电绝缘E.电缆套管7.机电工程常用的绝热材料是（）。
A.涂料B.聚氨酯复合板材C.岩棉D.石棉水泥板8.同时具备耐腐蚀、耐温及耐冲击的塑料水管是（）。
A.聚乙烯管B.聚丙烯管C.ABS 管D.聚氯乙烯管9.常用的建筑排水管是（）材料。
A.聚四氟乙烯B.聚丙烯C.硬聚氯乙烯D.高密度聚乙烯10.机电工程现场焊接时，电焊机至焊钳的连接电线宜选用（）。
A.橡皮绝缘铜芯线B.塑料绝缘铝芯电线C.塑料护套铜芯线D.塑料绝缘铜芯软线11.能承受机械外力，且可承受相当大拉力的电缆型号是（）。
A.VLV32B.VLV22C.VLVD.VV12.下列关于控制电缆的说法，正确的是（）。
A.芯线截面较小，通常在10mm²以下B.芯线材质多采用钢导体C.芯线的绞合主要采用对绞线D.允许的工作温度为95℃E.绝缘层材质可采用聚乙烯13.下列材料中，可用于制作热电偶丝的是（）。
A.紫铜B.锡黄铜C.锰白铜D.铍青铜2H311020 机电工程常用工程设备1.下列石油化工专用设备中，属于分离设备的有（）A.分解锅B.集油器C.蒸发器D.洗涤器E.冷凝器2.按压缩气体的方式分类，属于速度型的压缩机有（）。

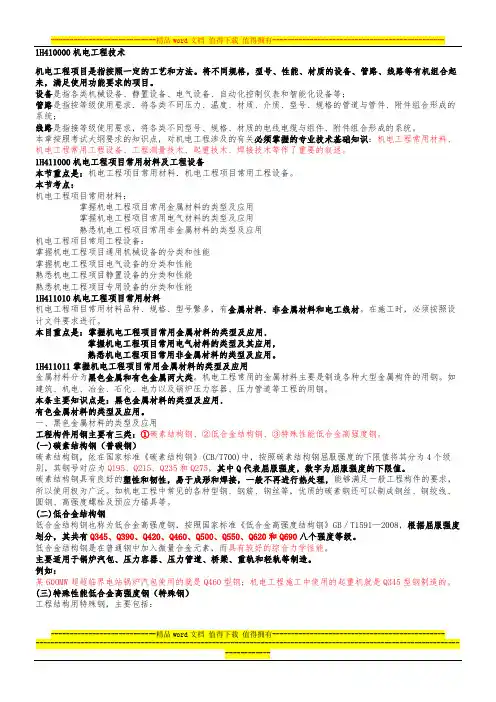

机电工程项目是指按照一定的工艺和方法。
将不同规格，型号、性能、材质的设备、管路、线路等有机组合起来，满足使用功能要求的项目。
设备是指各类机械设备、静置设备、电气设备、自动化控制仪表和智能化设备等；管路是指按等级使用要求．将各类不同压力、温度、材质、介质、型号、规格的管道与管件、附件组合形成的系统；线路是指接等级使用要求，将各类不同型号、规格、材质的电线电缆与组件、附件组合形成的系统。
本章按照考试大纲要求的知识点，对机电工程涉及的有关必须掌握的专业技术基础知识：机电工程常用材料、机电工程常用工程设备、工程测量技术、起重技术、焊接技术等作了重要的叙述。
1H411000机电工程项目常用材料及工程设备本节重点是：机电工程项目常用材料．机电工程项目常用工程设备。
本节考点：机电工程项目常用材料：掌握机电工程项目常用金属材料的类型及应用掌握机电工程项目常用电气材料的类型及应用熟悉机电工程项目常用非金属材料的类型及应用机电工程项目常用工程设备：掌握机电工程项目通用机械设备的分类和性能掌握机电工程项目电气设备的分类和性能熟悉机电工程项目静置设备的分类和性能熟悉机电工程项目专用设备的分类和性能1H411010机电工程项目常用材料机电工程项目常用材料品种、规格、型号繁多，有金属材料．非金属材料和电工线材。
在施工时，必须按照设计文件要求进行。
本目重点是：掌握机电工程项目常用金属材料的类型及应用．掌握机电工程项目常用电气材料的类型及其应用，熟悉机电工程项目常用非金属材料的类型及应用。
1H411011掌握机电工程项目常用金属材料的类型及应用金属材料分为黑色金属和有色金属两大类。
机电工程常用的金属材料主要是制造各种大型金属构件的用钢。
如建筑、机电、冶金、石化、电力以及锅炉压力容器、压力管道等工程的用钢。
本条主要知识点是：黑色金属材料的类型及应用．有色金属材料的类型及应用。
一、黑色金属材料的类型及应用工程构件用钢主要有三类：①碳素结构钢、②低合金结构钢、③特殊性能低合金高强度钢。

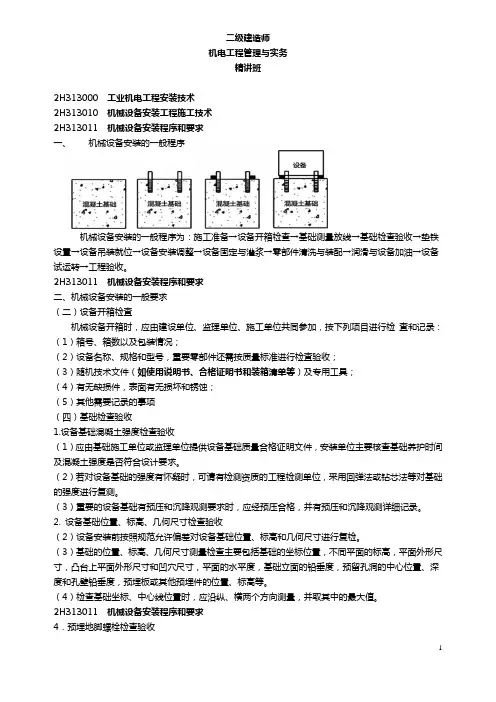

二级建造师机电工程管理与实务精讲班2H313000 工业机电工程安装技术2H313010 机械设备安装工程施工技术2H313011 机械设备安装程序和要求一、机械设备安装的一般程序机械设备安装的一般程序为：施工准备→设备开箱检查→基础测量放线→基础检查验收→垫铁设置→设备吊装就位→设备安装调整→设备固定与灌浆→零部件清洗与装配→润滑与设备加油→设备试运转→工程验收。
2H313011 机械设备安装程序和要求二、机械设备安装的一般要求（二）设备开箱检査机械设备开箱时，应由建设单位、监理单位、施工单位共同参加，按下列项目进行检査和记录：（1）箱号、箱数以及包装情况；（2）设备名称、规格和型号，重要零部件还需按质量标准进行检査验收；（3）随机技术文件（如使用说明书、合格证明书和装箱清单等）及专用工具；（4）有无缺损件，表面有无损坏和锈蚀；（5）其他需要记录的事项（四）基础检查验收1.设备基础混凝土强度检查验收（1）应由基础施工单位或监理单位提供设备基础质量合格证明文件，安装单位主要核查基础养护时间及混凝土强度是否符合设计要求。
（2）若对设备基础的强度有怀疑时，可请有检测资质的工程检测单位，采用回弹法或钻芯法等对基础的强度进行复测。
（3）重要的设备基础有预压和沉降观测要求时，应经预压合格，并有预压和沉降观测详细记录。
2. 设备基础位置、标高、几何尺寸检查验收（2）设备安装前按照规范允许偏差对设备基础位置、标高和几何尺寸进行复检。
（3）基础的位置、标高、几何尺寸测量检查主要包括基础的坐标位置，不同平面的标高，平面外形尺寸，凸台上平面外形尺寸和凹穴尺寸，平面的水平度，基础立面的铅垂度，预留孔洞的中心位置、深度和孔壁铅垂度，预埋板或其他预埋件的位置、标高等。
（4）检查基础坐标、中心线位置时，应沿纵、横两个方向测量，并取其中的最大值。
2H313011 机械设备安装程序和要求4．预埋地脚螺栓检查验收（1）直埋地脚螺栓中心距、标高及露出基础长度符合设计或规范要求，中心距应在其根部和顶部沿纵、横两个方向测量，标高应在其顶部测量。

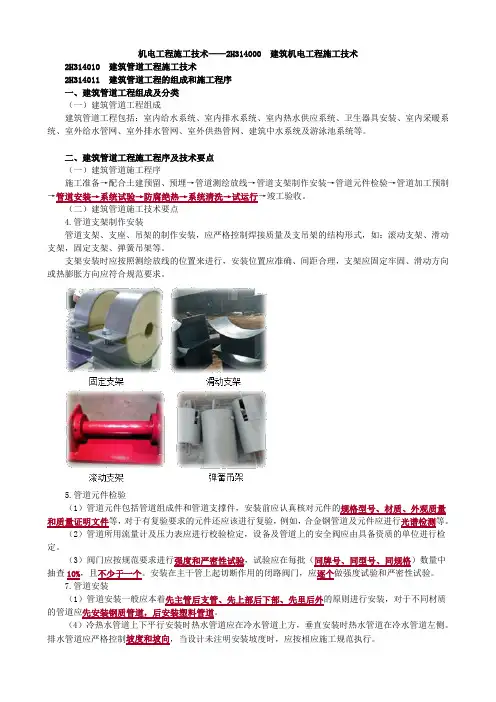

机电工程施工技术——2H314000 建筑机电工程施工技术2H314010 建筑管道工程施工技术2H314011 建筑管道工程的组成和施工程序一、建筑管道工程组成及分类（一）建筑管道工程组成建筑管道工程包括：室内给水系统、室内排水系统、室内热水供应系统、卫生器具安装、室内采暖系统、室外给水管网、室外排水管网、室外供热管网、建筑中水系统及游泳池系统等。
二、建筑管道工程施工程序及技术要点（一）建筑管道施工程序施工准备→配合土建预留、预埋→管道测绘放线→管道支架制作安装→管道元件检验→管道加工预制→管道安装→系统试验→防腐绝热→系统清洗→试运行→竣工验收。
（二）建筑管道施工技术要点4.管道支架制作安装管道支架、支座、吊架的制作安装，应严格控制焊接质量及支吊架的结构形式，如：滚动支架、滑动支架，固定支架、弹簧吊架等。
支架安装时应按照测绘放线的位置来进行，安装位置应准确、间距合理，支架应固定牢固、滑动方向或热膨胀方向应符合规范要求。
5.管道元件检验（1）管道元件包括管道组成件和管道支撑件，安装前应认真核对元件的规格型号、材质、外观质量和质量证明文件等，对于有复验要求的元件还应该进行复验，例如，合金钢管道及元件应进行光谱检测等。
（2）管道所用流量计及压力表应进行校验检定，设备及管道上的安全阀应由具备资质的单位进行检定。
（3）阀门应按规范要求进行强度和严密性试验，试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。
安装在主干管上起切断作用的闭路阀门，应逐个做强度试验和严密性试验。
7.管道安装（1）管道安装一般应本着先主管后支管、先上部后下部、先里后外的原则进行安装，对于不同材质的管道应先安装钢质管道，后安装塑料管道。
（4）冷热水管道上下平行安装时热水管道应在冷水管道上方，垂直安装时热水管道在冷水管道左侧。
排水管道应严格控制坡度和坡向，当设计未注明安装坡度时，应按相应施工规范执行。
（5）室内生活污水管道应按铸铁管、塑料管等不同材质及管径设置排水坡度，铸铁管的坡度应大于塑料管的坡度。

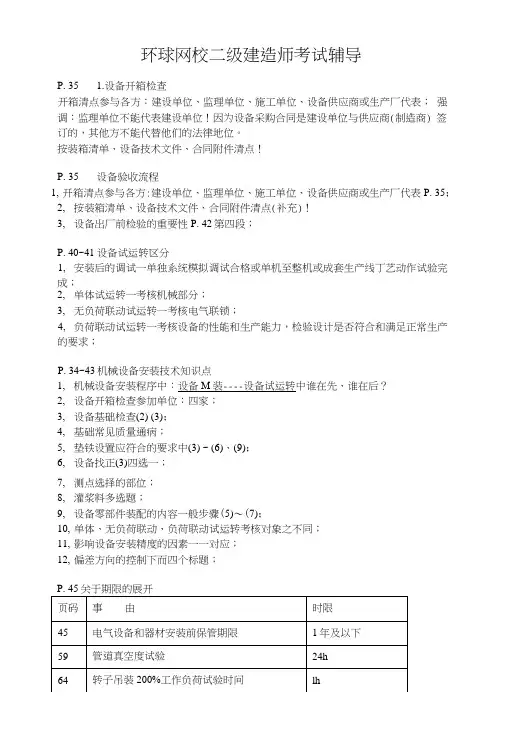

环球网校二级建造师考试辅导P. 35 1.设备开箱检查开箱清点参与各方：建设单位、监理单位、施工单位、设备供应商或生产厂代表；强调：监理单位不能代表建设单位！因为设备采购合同是建设单位与供应商(制造商) 签订的，其他方不能代替他们的法律地位。
按装箱清单、设备技术文件、合同附件清点！P. 35 设备验收流程1,开箱清点参与各方:建设单位、监理单位、施工单位、设备供应商或生产厂代表P. 35；2,按装箱清单、设备技术文件、合同附件清点(补充)！3,设备岀厂前检验的重要性P. 42第四段；P. 40~41设备试运转区分1,安装后的调试一单独系统模拟调试合格或单机至整机或成套生产线丁艺动作试验完成；2,单体试运转一考核机械部分；3,无负荷联动试运转一考核电气联锁；4,负荷联动试运转一考核设备的性能和生产能力，检验设计是否符合和满足正常生产的要求；P. 34~43机械设备安装技术知识点1,机械设备安装程序中：设备M装----设备试运转中谁在先、谁在后？2,设备开箱检查参加单位：四家；3,设备基础检查(2) (3)；4,基础常见质量通病；5,垫铁设置应符合的要求中(3) ~ (6)、(9)；6,设备找正(3)四选一；7,测点选择的部位；8,灌浆料多选题；9,设备零部件装配的内容一般步骤(5)〜(7)；10,单体、无负荷联动、负荷联动试运转考核对象之不同；11,影响设备安装精度的因素一一对应；12,偏差方向的控制下而四个标题；P. 45关于期限的展开设备单机试送行P. 43~52电气装置施工技术知识点1，电气装置安装施工一般程序看一下，本节其它电气有关的施工程序一个也不耍背！2,电气装置的安装规定(1) (4) (7) (11)是选择题内容，而(16)可用在起巫案例题；3,交接试验注意事项可用在选择题小；4,安全防范要求下(4)、(6)可用在电气/电梯安装工程案例题中关于施工人员的要求中；5,架空电力线路施工要求下6.导线连接方式；6,电缆施放前的三种测量(与P. 46第一-段比较，与交流耐压试验无关);7,室内线路安装要求的儿个知识点；8,室内电缆敷设要求的几个知识点；9,母线安装的两个知识点；。

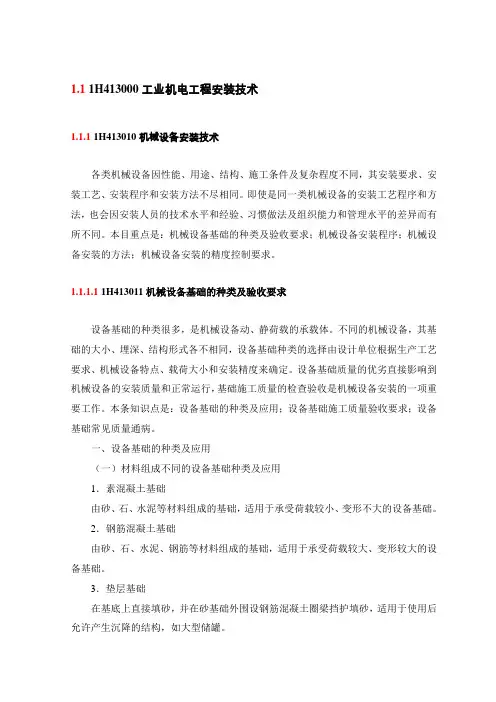

1.11H413000工业机电工程安装技术1.1.11H413010机械设备安装技术各类机械设备因性能、用途、结构、施工条件及复杂程度不同，其安装要求、安装工艺、安装程序和安装方法不尽相同。
即使是同一类机械设备的安装工艺程序和方法，也会因安装人员的技术水平和经验、习惯做法及组织能力和管理水平的差异而有所不同。
本目重点是：机械设备基础的种类及验收要求；机械设备安装程序；机械设备安装的方法；机械设备安装的精度控制要求。
1.1.1.11H413011机械设备基础的种类及验收要求设备基础的种类很多，是机械设备动、静荷载的承载体。
不同的机械设备，其基础的大小、埋深、结构形式各不相同，设备基础种类的选择由设计单位根据生产工艺要求、机械设备特点、载荷大小和安装精度来确定。
设备基础质量的优劣直接影响到机械设备的安装质量和正常运行，基础施工质量的检查验收是机械设备安装的一项重要工作。
本条知识点是：设备基础的种类及应用；设备基础施工质量验收要求；设备基础常见质量通病。
一、设备基础的种类及应用（一）材料组成不同的设备基础种类及应用1．素混凝土基础由砂、石、水泥等材料组成的基础，适用于承受荷载较小、变形不大的设备基础。
2．钢筋混凝土基础由砂、石、水泥、钢筋等材料组成的基础，适用于承受荷载较大、变形较大的设备基础。
3．垫层基础在基底上直接填砂，并在砂基础外围设钢筋混凝土圈梁挡护填砂，适用于使用后允许产生沉降的结构，如大型储罐。
（二）埋置深度不同的设备基础种类及应用1．浅基础（1）扩展基础。
将上部荷载进行扩散并传递到地基上的基础形式。
（2）联合基础。
由组合的混凝土结构组成，适用于底面积受到限制、地基承载力较低、对允许振动线位移控制较严格的大型动力设备基础。
（3）独立基础。
配置于上部设备之下的无筋或有筋的整体基础形式。
2．深基础（1）桩基础。
由承台、桩组成的基础形式，可分为预制桩和灌注桩两大类，适用于需要减少基础振幅、减弱基础振动或控制基础沉降和沉降速率的精密、大型设备的基础。

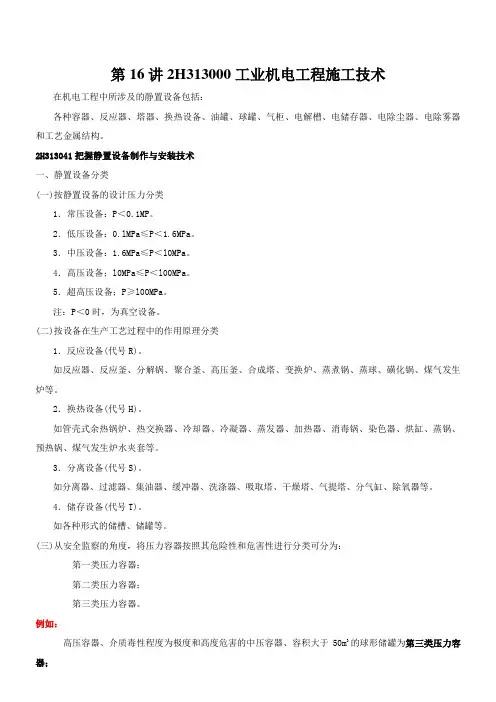

第16讲2H313000工业机电工程施工技术在机电工程中所涉及的静置设备包括：各种容器、反应器、塔器、换热设备、油罐、球罐、气柜、电解槽、电储存器、电除尘器、电除雾器和工艺金属结构。
2H313041把握静置设备制作与安装技术一、静置设备分类(一)按静置设备的设计压力分类1．常压设备：P＜0.1MP。
2．低压设备：0.lMPa≤P＜1.6MPa。
3．中压设备：1.6MPa≤P＜l0MPa。
4．高压设备；l0MPa≤P＜l00MPa。
5．超高压设备；P≥l00MPa。
注：P＜0时，为真空设备。
(二)按设备在生产工艺过程中的作用原理分类1．反应设备(代号R)。
如反应器、反应釜、分解锅、聚合釜、高压釜、合成塔、变换炉、蒸煮锅、蒸球、磺化锅、煤气发生炉等。
2．换热设备(代号H)。
如管壳式余热锅炉、热交换器、冷却器、冷凝器、蒸发器、加热器、消毒锅、染色器、烘缸、蒸锅、预热锅、煤气发生炉水夹套等。
3．分离设备(代号S)。
如分离器、过滤器、集油器、缓冲器、洗涤器、吸取塔、干燥塔、气提塔、分气缸、除氧器等。
4．储存设备(代号T)。
如各种形式的储槽、储罐等。
(三)从安全监察的角度，将压力容器按照其危险性和危害性进行分类可分为：第一类压力容器；第二类压力容器；第三类压力容器。
例如：高压容器、介质毒性程度为极度和高度危害的中压容器、容积大于50m3的球形储罐为第三类压力容器；介质为非易燃、易爆的中压容器、介质毒性程度为极度和高度危害的低压容器、低压管壳式余热锅炉、低压搪瓷玻璃容器为第二类压力容器；介质为非易燃、易爆的低压容器为第一类压力容器。
(四)按介质安全性质分级1．易燃、易爆介质汽油、酒精、液化石油气、乙炔、乙烷等。
例如盛装这些介质的容器分别称作汽油罐、酒精罐、液化石油气储罐等。
2．按介质毒性的分级分为极度危害(Ⅰ级)；高度危害（Ⅱ级）；中度危害(Ⅲ级)；轻度害(Ⅳ级)。
(五)其他非标准设备如风洞试验台、火炬、除尘器等。
∙第14讲防腐蚀与绝热工程施工技术要求∙2H313070 防腐蚀与绝热工程施工技术2H313071 防腐蚀工程施工技术要求一、设备及管道防腐蚀工程施工要求1.一般规定（1）设备及管道外壁附件的焊接，应在防腐蚀工程施工前完成。
（2）在防腐蚀工程施工过程中，不得同时进行焊接、气割、直接敲击等作业。
（3）对不可拆卸的密闭设备必须开启全部人孔。
2.基体要求（1）钢制设备及管道的表面不得有划痕、气孔、夹渣、重叠皮、严重腐蚀斑点等；加工表面应平整，表面局部凹凸不得超过2mm。
（2）设备及管道表面应光滑平整，打磨棱角、毛边以及铸造残留物，并圆滑过渡。
（4）在需要进行防腐蚀衬里施工的设备及管道上，必要时应设置检漏孔，并应在适当位置设置排气孔。
3.焊缝的要求和处理（1）对接焊缝表面应平整，并应无气孔、焊瘤和夹渣。
焊缝高度应小于或等于2mm,并平滑过渡。
（2）设备转角和接管部位的焊缝应饱满、圆滑，不得有毛刺，应将棱角打磨成钝角并形成圆弧过渡。
[ 讲义编号NODE95295700131400000101：针对本讲义提问]∙∙二、设备及管道表面处理技术要求1.表面处理方法目前，设备及管道表面处理的常用方法有工具除锈、喷射或抛射除锈。
（1）工具除锈法1）工具除锈可分为手动和动力工具除锈两种方法。
2）工具除锈应注意下列问题：动力工具不能达到的地方，应用手动工具做补充清理。
用工具除锈时不应造成钢材表面损伤，表面粗糙度应符合规定，不得将钢材表面磨得过光或过于粗糙。
（2）喷射除锈法2）常以石英砂作为喷射除锈用磨料，称为喷砂除锈。
3）喷射除锈广泛用于施工现场设备及管道涂覆前的表面处理。
（3）抛射除锈法2）常以铸钢丸作为抛射除锈用磨料，称为抛丸除锈。
3）抛射除锈主要用于涂覆车间工件的金属表面处理。
2.表面处理等级（1）手工或动力工具除锈金属表面处理等级分为St2级、St3级两级。
（2）喷射或抛射除锈金属表面处理质量等级分为Sa1级、Sa2级、Sa2.5级、Sa3级四级。
【考点】机械设备安装的一般程序（2012年单选,2015年一级案例题）机械设备安装的一般程序为：施工准备→设备开箱检查→基础测量放线→基础检查验收→垫铁设置→设备吊装就位→设备安装调整→设备固定与灌浆→零部件清洗与装配→润滑与设备加油→设备试运转→工程验收。
【例】（2012真题）设备吊装就位的紧后工序是（）。
A．设备清洗B．设备灌浆C．设备安装调整D．垫铁安装【答案】C【考点】机械设备安装的一般要求（二）设备开箱检查机械设备开箱时，施工单位、建设单位、监理单位、供货单位共同参加，按下列项目进行检查和记录：（1）箱号、箱数以及包装情况；（2）设备名称、规格和型号，重要零部件还需按质量标准进行检查验收；（3）随机技术文件（如使用说明书、合格证明书和装箱清单等）及专用工具；（4）有无缺损件，表面有无损坏和锈蚀；（5）其他需要记录的事项。
简记：外观检查、规格型号数量、技术文件、记录（三）基础测量放线2．基准线和基准点的设置要求机械设备就位前，按工艺布置图并依据测量控制网或相关建筑物轴线、边缘线、标高线，划定安装的基准线和基准点。
3．永久基准线和基准点的设置要求永久中心标板和永久基准点，最好采用铜材或不锈钢材制作。
（2014年单选）永久中心标板和基准点的设置通常是在主轴线和重要的中心线部位。
对于重要、重型、特殊设备需设置沉降观测点，用于监视、分析设备在安装、使用过程中基础的变化情况。
【例】（2014真题）设备安装工程的永久基准点使用的材料，最好采用（）。
A．钢铆钉B．木桩C．普通角钢D．铜棒【答案】D（四）基础检查验收1．设备基础混凝土强度检查验收（2011年一级案例）（1）基础施工单位应提供设备基础质量合格证明文件，主要检查验收其混凝土配合比、混凝土养护及混凝土强度是否符合设计要求。
（2）若对设备基础的强度有怀疑时，可请有检测资质的工程检测单位，采用回弹法或钻芯法等对基础的强度进行复测。
（3）重要的设备基础有预压和沉降观测要求时，应经预压合格，并有预压和沉降观测的详细记录。
机电工程管理与实务——2H313000工业机电工程施工技术建筑机电工程工业机电安装工程可划分为：机械设备安装工程；电气装置安装工程；动力设备安装工程；静置设备及金属结构制作安装工程；自动化仪表工程；工业管道工程；防腐蚀与绝热工程；炉窑砌筑工程。
2H313030动力设备安装工程施工技术和2H313030静置设备及金属结构制作安装工程；1、本节的内容——动力设备安装工程施工技术——静置设备及金属结构制作安装工程；2、考纲的要求1）掌握汽轮发电机安装技术2）掌握锅炉设备安装技术3）掌握静置设备的分类，钢制球形储罐、钢制储罐的安装技术；4）熟悉钢结构制作安装技术。
2H313030动力设备安装工程施工技术2H313031掌握汽轮发电机安装技术一、汽轮发电机系统主要设备汽轮发电机系统设备主要包括：汽轮机、发电机、励磁机、凝汽器、除氧器、加热器、给水泵、凝结水泵和真空泵等。
其中主体设备的类型和组成如下。
1．汽轮机的分类及其组成(1)汽轮机的分类按照工作原理可以划分为：冲动式汽轮机和反动式汽轮机两种；按照热力特性可以划分为：凝气式汽轮机、背压式汽轮机、抽气式汽轮机、抽气背压式汽轮机和多压式汽轮机；按照主蒸汽压力可以划分为：低压汽轮机、中压汽轮机、高压汽轮机、超高压汽轮机、亚临界压力汽轮机、超临界压力汽轮机和超超临界压力汽轮机。
(2)汽轮机的组成电站汽轮机主要由：汽轮机本体设备、蒸汽系统设备、凝结水系统设备、给水系统设备和其他辅助设备组成。
其中汽轮机本体主要由静止部分和转动部分组成。
静止部分包括：汽缸、喷管、隔板、隔板套、汽封、轴承等；转动部分包括：动叶栅、叶轮、主轴、联轴器等。
2．发电机类型和组成(1)发电机类型按照原动机可划分为：汽轮、水轮、柴油和燃气轮发电机；按照冷却方式可划分为：外冷式和内冷式发电机；按照冷却介质可划分为：空气冷却、氢气冷却、水冷却以及油冷却发电机；按照结构特点可划分为：凸极式和隐藏式发电机等。
机电工程管理与实务——2H313000工业机电工程施工技术建筑机电工程工业机电安装工程可划分为：机械设备安装工程；电气装置安装工程；动力设备安装工程；静置设备及金属结构制作安装工程；自动化仪表工程；工业管道工程；防腐蚀与绝热工程；炉窑砌筑工程。
2H313030动力设备安装工程施工技术和2H313030静置设备及金属结构制作安装工程；1、本节的内容——动力设备安装工程施工技术——静置设备及金属结构制作安装工程；2、考纲的要求1）掌握汽轮发电机安装技术2）掌握锅炉设备安装技术3）掌握静置设备的分类，钢制球形储罐、钢制储罐的安装技术；4）熟悉钢结构制作安装技术。
2H313030动力设备安装工程施工技术2H313031掌握汽轮发电机安装技术一、汽轮发电机系统主要设备汽轮发电机系统设备主要包括：汽轮机、发电机、励磁机、凝汽器、除氧器、加热器、给水泵、凝结水泵和真空泵等。
其中主体设备的类型和组成如下。
1．汽轮机的分类及其组成(1)汽轮机的分类按照工作原理可以划分为：冲动式汽轮机和反动式汽轮机两种；按照热力特性可以划分为：凝气式汽轮机、背压式汽轮机、抽气式汽轮机、抽气背压式汽轮机和多压式汽轮机；按照主蒸汽压力可以划分为：低压汽轮机、中压汽轮机、高压汽轮机、超高压汽轮机、亚临界压力汽轮机、超临界压力汽轮机和超超临界压力汽轮机。
(2)汽轮机的组成电站汽轮机主要由：汽轮机本体设备、蒸汽系统设备、凝结水系统设备、给水系统设备和其他辅助设备组成。
其中汽轮机本体主要由静止部分和转动部分组成。
静止部分包括：汽缸、喷管、隔板、隔板套、汽封、轴承等；转动部分包括：动叶栅、叶轮、主轴、联轴器等。
2．发电机类型和组成(1)发电机类型按照原动机可划分为：汽轮、水轮、柴油和燃气轮发电机；按照冷却方式可划分为：外冷式和内冷式发电机；按照冷却介质可划分为：空气冷却、氢气冷却、水冷却以及油冷却发电机；按照结构特点可划分为：凸极式和隐藏式发电机等。
(2)发电机组成汽轮发电机与一般发电机类似，由定子和转子两部分组成。
其中定子主要由：机座、定子铁心、定子绕组、端盖等部分组成；转子主要由：转子锻件、激磁绕组、护环、中心环和风扇等组成。
二、汽轮机主要设备的安装技术要点(一)汽轮机设备安装程序汽轮机安装的程序由三部分组成：——首先是基础和设备的验收；基础的标高检查和各基础相对位置的检查；除了进行一般性的设备出厂合格证明书、外观、规格型号，以及数量等复检外，还要对汽缸、隔板、转子、轴承、主汽阀，以及其他零部件进行检查。
——其次是汽轮机本体的安装：包括凝汽器的安装、低压缸、台板和轴承座的就位、汽缸的就位和找中、隔板的就位和找中、轴承找中、转子就位、通流间隙调整、汽缸下部汽管道连接等。
——其三是其他安装：包括本体附件安装、油系统冲洗、蒸汽管道吹扫液压油系统冲洗等。
(二)汽轮机本体安装技术要点1．凝汽器安装技术工艺和方法凝汽器安装可分为两部分。
一是凝汽器壳体的就位和连接。
鉴于凝汽器结构尺寸相当庞大，其支承方式多采取直接坐在凝汽器基础上的支承形式。
凝汽器与低压缸排汽口之间的连接，采用具有伸缩性能的中间连接段，其目的是使汽轮机组运行时其排汽部分不受凝汽器负荷变化的影响。
二是凝汽器内部设备、部件的安装。
包括管板、回热系统最后一级低压加热器、管束的安装、连接。
凝汽器壳体内的管板、低压加热器的安装，在低压缸就位前就应当完成；管束则可以在低压缸就位之后进行穿管和连接。
2．低压缸组合安装技术要点低压缸组合包括：低压外下缸后段(电机侧)与低压缸前段(汽侧)先分别就位，调整水平、标高后试组合，符合要求后，将前、后段分开一段距离，再次清理检查垂直结合面，确认清洁无异物后再进行正式组合。
低压外上缸组合包括：先试组合，以检查水平、垂直结合面间隙，符合要求后正式组合。
低压内缸组合包括：当低压内缸就位找正、隔板调整完成后，低压转子吊入汽缸中并定位后，再进行通流间隙调整。
例如：3．轴系对轮中心的找正轴系对轮中心找正主要是对高中压对轮中心、中低压对轮中心、低压对轮中心和低压转子一电转子对轮中心的找正。
在轴系对轮中心找正时，首先要以低压转子为基准；其次对轮找中心通常都以全实缸、凝汽器灌水至模拟运行状态进行调整；再次各对轮找中时的开口和高低差要有预留值；最后一般在各不同阶段要进行多次对轮中心的复查和找正。
某工程600MW机组轴系中心找正内容，及其各对轮找中时的开口和高低差预留值分别为：轴系中心找正要进行多次。
即：轴系初找；凝汽器灌水至运行重量后的复找；汽缸扣盖前的复找；基础二次灌浆前的复找；基础二次灌浆后的复找；轴系联结时的复找；除第一次初找外，所有轴系中心找正工作都是在凝汽器灌水至运行重量的状态下进行的。
三、发电机设备的安装技术要点(一)发电机安装程序发电机设备的安装程序定子就位—→定子及转子水压试验—→发电机穿转子—→氢冷器安装—→端盖、轴承、密封瓦调整安装—→励磁机安装—→对轮复找中心并连接—→整体气密试验等。
(二)发电机定子吊装技术要点定子的吊装主要采用主厂房中的两台行车并在行车大跑上加装2台临时小跑，再配制吊梁同时抬吊，起吊定子离地lm左右，要试刹车2一3次，确认刹车良好后开始正式起吊。
提升至发电机定子底部超过既定标高后，开动行车大车机构行至定子中心线与就位中心线重合，缓缓将定子落于基础上。
(三)发电机转子安装工艺和方法发电机转子穿装前试验要求：发电机转子穿装，一般是根据制造厂提供的专用工具和方法，采用滑道式方法，即在定子就位后，将大定子铁芯内敷设一块与铁芯弧度相吻合的弧形滑板，在转子前部安装一套滑移装置(滑靴)，利用行车吊起转子，从励磁机侧将转子前部(低压缸侧)穿入定子内，落下转子使前部滑靴的重心落在定子内滑板上，后部(励磁侧)用已准备好的支架架好，将行车吊索移动到转子尾部，用千斤顶配合行车推装就位，或采用手动(电动)葫芦将转子拉入到位。
2H313032掌握锅炉设备安装技术一、锅炉系统主要设备按锅炉出口蒸汽压力可分为：低压锅炉、中压锅炉、高压锅炉、亚临界锅炉、超临界锅炉和超超临界锅炉。
电站锅炉系统主要设备一般包括：本体设备、燃烧设备和辅助设备。
其中锅炉本体设备主要由：锅和炉两大部分组成。
其中：锅由汽包、下降管、水冷壁、过热器、再热器、省煤器及其连接管路的汽水系统组成；炉由炉膛(钢架)、燃烧器、烟道、预热器等组成。
(一)汽包的结构及其作用汽包是用钢板焊制成的圆筒形容器，它由筒体和封头两部分组成。
其长度随锅炉蒸发量的不同可从几米到二十几米，直径可从0.8m至3m，重量可从200t到400t不等。
(二)水冷壁的结构及其作用水冷壁是锅炉主要的辐射蒸发受热面，一般分为管式水冷壁和膜式水冷壁两种。
大容量高温高压锅炉一般均采用膜式水冷壁，小容量中、低压锅炉多采用光管式水冷壁。
膜式水冷壁主要有：管子加焊扁钢和由扎制的肋管拼焊两种形式。
二、电站锅炉主要设备的安装技术要点(一)锅炉钢架安装技术要点锅炉钢架是炉体的支撑构架，全钢结构，承载着受热面、炉墙、及炉体其他附件的重量，并决定着炉体的外形。
锅炉钢架结构：其主要由立柱、横梁、水平和垂直支撑、平台、扶梯、顶板等组成。
1．锅炉钢架施工程序根据整体性要求，钢架安装程序可分为：基础划线—→柱底板安装、找正—→立柱、垂直支撑、水平梁、水平支撑安装—→整体找正—→高强度螺栓终紧—→平台、扶梯、栏杆安装。
2．锅炉钢架安装工艺和方法锅炉钢架安装工艺：首先根据土建移交的中心线进行基础划线，柱底板就位并找正找平后，钢架按从下到上，分层、分区域进行吊装。
每层安装先组成一个刚度单元再进行扩展安装，每层钢架安装时除必须保证立柱的垂直度和柱间间距外，立柱上、下段接头之间间隙也必须符合规范要求，否则应垫不锈钢垫片。
高强度螺栓设专人保管，安装时按初紧、终紧等程序进行，当天安装当天终紧，每层炉架验收后方可吊装上一层钢架。
组件吊装工艺：首先是组件重心的确定，主要考虑方形、长圆柱体和三角形等物体；其次是起吊节点的选定，即根据组件的结构、强度、刚度,机具起吊高度、起重索具安全要求等选定；再次组件绑扎，即为了防止组件在吊装时产生滑动、梁边锐角对绳索的切割、避免吊绳夹角过大等所进行的垫衬和捆绑等，以确保吊装的安全性；第四是试吊，即对重大或重要组件在正式起吊前，先将组件稍稍吊空，,然后对机具、索具、夹具和组件有无变形、损坏等异常情况进行全面检查；最后是吊装就位，应力求吊装一次到位。
组件找正的方法主要是：用拉钢卷尺检查中心位置；用悬吊线锤检查大梁垂直度；用水准仪检查大梁水平度；用水平仪测查炉顶水平度，同时要注意标尺正负读数与炉顶高低的偏差关系等。
(二)汽包安装技术要点1．汽包安装施工程序汽包安装程序可分为：汽包的画线—→汽包支座的安装—→汽包吊环的安装—→汽包的吊装—→汽包找正。
汽包的吊装方法：有水平起吊、转动起吊和倾斜起吊三种方法。
大型锅炉的汽包吊装多数采用倾斜起吊方法。
具体工艺过程如下：(1)汽包的卸车由布置在炉顶前部的两套滑轮组及两台卷扬机作为主提升系统，辅之溜放系统配合汽包的卸车。
(2)汽包的转正在汽包下方放置有马鞍座，依靠吊车的配合将汽包翻身转正。
(3)汽包吊装用布置在炉顶前部的两套滑轮组及两台卷扬机，辅之以炉后的两套溜放系统实现零米移位、倾斜起吊、垂直提升、高位调平以及移动就位。
(4)汽包就位汽包吊装到位时，再将汽包吊杆用吊车吊放就位，安装其垫板、螺母等附件，调整位置将其固定。
(5)汽包找正汽包就位后，可用吊车配合手动葫芦、千斤顶等对其就位进行找正。
(三)锅炉本体受热面(组合)安装技术要点1．受热面组合安装的一般程序首先是设备清点检查；其次是通球试验；再次是联箱找正划线；最后进行管子就位对口和焊接等。
2．受热面组合(安装)要点(1)锅炉受热面组合(安装)场地是根据设备组合后体积、重量，以及现场施工条件来决定的。
一般而言，设备组装后体积偏大、重量超过现场起吊能力、炉内空间受限等必须在锅炉现场安装外，其余受热面设备要求首先在给定的组合场内组合，然后运往现场。
(2)锅炉受热面组合(安装)形式是根据设备的结构特征及现场的施工条件来决定在组合场。
组件的组合形式包括：直立式和横卧式。
其中直立式组合就是按设备的形态来组合支架，将联箱放置(或悬吊)在支架上部，管屏在联箱下面组装。
其优点组合场占用面积少，便于组件的吊装;缺点在于钢材耗用量大，安全状况较差。
横卧式就是将管排横卧摆放在组合支架上与联箱进行组合，然后将组合件竖立后进行吊其优点就是克服了直立式组合的缺点；其不足在于占用组合场面积多，且在设备竖立造成设备永久变形或损伤。
(3)锅炉钢架安装验收合格后，锅炉组件吊装原则是：先上后下，先两侧后中间，先中心再逐渐向炉前、炉后进行。
