机电工程管理与实务——建筑机电工程施工技术课件

正保远程教育旗下品牌网站美国纽交所上市公司(NYSE:DL)
建设工程教育网
/
一级建造师考试辅导《机电工程管理与实务》第一章第一节讲义
机电工程技术
1H411000 机电工程项目常用材料及工程设备
1H411010 机电工程项目常用材料
1H411011 掌握机电工程项目常用金属材料的类型及应用
一、黑色金属材料的类型及应用
（一）碳素结构钢
碳素结构钢的4个级别：Q195、Q215、Q235和Q275，数字为屈服强度的下限值。

例如，机电工程中常见的各种型钢、钢筋、钢丝等，优质的碳素钢还可以制成钢丝、钢绞线、圆钢、高强度螺栓及预应力锚具等。

（二）低合金结构钢
低合金结构钢也称为低合金高强度钢，共有8个强度等级。

主要适用于锅炉汽包、压力容器、压力管道、桥梁、重轨和轻轨等制造。

（三）特殊性能低合金高强度
包括：耐候钢、石油及天然气管线钢、钢筋钢等
（四）钢材的类型及应用
【例1】（2012二级真题）锅炉汽包常用（）材料制造。

A.普通碳素钢
B.优质碳素钢
C.低合金高强度钢
D.特殊钢
【正确答案】C
【答案解析】参见教材P2。

二、有色金属的类型及应用
重金属（Cu、Zn、Ni及其合金）
轻金属（Al、Mg、Ti及其合金）
【例2】机电工程常用的黑色金属是（）。

A.铝
B.型钢
C.紫铜
D.钛合金
【正确答案】B
【答案解析】参见教材P2。

二级建造师《机电工程管理与实务》教材讲义完整版2023年二建《机电工程管理与实务》讲义：2H312023 3月14日2023年二建《机电工程管理与实务》讲义： 2H312023建筑管道工程施工技术一、给水、排水、供热及采暖工程施工程序(重点) 建筑设备管道系统中的给水、排水、供热及采暖管道工程的一般施工程序是：施工准备→配合土建预留、预埋→管道支架制作→附件检验→管道安装→管道系统试验→防腐绝热→系统清洗→竣工验收。

1、施工准备(可出案例题) 编制施工组织设计时应考虑的施工方法和配管原则：先难后易、先大件后小件的施工方法。

小管让大管、电管让水管、水管让风管、有压管让无压管的配管原则。

2、附件检验阀门安装前，应做强度和严密性试验。

试验应在每批(同牌号、同型号、同规格)数量中抽查10%，且不少于一个。

对于安装在主干管上起切断作用的闭路阀门，应逐个做强度试验和严密性试验。

例如：给水、排水、供暖及采暖管道阀门强度试验压力为公称压力的1.5倍;严密性试验压力为公称压力的1.1倍。

3、管道系统试验试验的类型主要分为压力试验、灌水试验和通球试验等。

(一)压力试验实施要点(二)灌水试验实施要点：隐蔽或埋地的室内排水管道在隐蔽前必须做灌水试验。

(三)通球试验：室内排水立管及水平干管，安装结束后均应作通球试验，通球球径不小于排水管径的2/3，通球率达100%为合格。

二、高层建筑给水管道安装要求管径≤100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理;管径100mm的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌。

三、高层建筑排水管道安装要求排水塑料管必须按设计要求及位置装设伸缩节。

如设计无要求时，伸缩节的间距不得大于4m。

三、高层建筑热水管道安装要求热水系统水压试验压力应为系统顶点的工作压力加0.1MPa，同时在系统顶点的试验压力不小于0.3MPa。

raodandan 2023年二建《机电工程管理与实务》讲义：H312023建筑管道工程施工技术2023年二建《机电工程管理与实务》讲义：2H312023 2023年二建《机电工程管理与实务》讲义：2H312023 3月14日2023年二建《机电工程管理与实务》讲义： 2H312023建筑电气工程施工技术一、建筑电气工程由三大部分构成：1.电气装置指的是变压器、高低压配电柜及控制设备等;2.布线系统指的是以380V/220V为主的电缆、电线及桥架、线槽和导管等;主要起输送电力的作用。

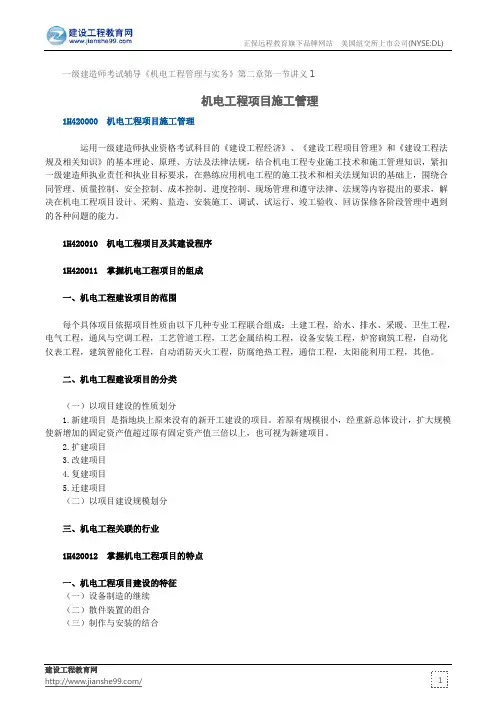

正保远程教育旗下品牌网站美国纽交所上市公司(NYSE:DL)建设工程教育网/一级建造师考试辅导《机电工程管理与实务》第二章第一节讲义1机电工程项目施工管理1H420000 机电工程项目施工管理运用一级建造师执业资格考试科目的《建设工程经济》、《建设工程项目管理》和《建设工程法规及相关知识》的基本理论、原理、方法及法律法规，结合机电工程专业施工技术和施工管理知识，紧扣一级建造师执业责任和执业目标要求，在熟练应用机电工程的施工技术和相关法规知识的基础上，围绕合同管理、质量控制、安全控制、成本控制、进度控制、现场管理和遵守法律、法规等内容提出的要求，解决在机电工程项目设计、采购、监造、安装施工、调试、试运行、竣工验收、回访保修各阶段管理中遇到的各种问题的能力。

1H420010 机电工程项目及其建设程序1H420011 掌握机电工程项目的组成一、机电工程建设项目的范围每个具体项目依据项目性质由以下几种专业工程联合组成：土建工程，给水、排水、采暖、卫生工程，电气工程，通风与空调工程，工艺管道工程，工艺金属结构工程，设备安装工程，炉窑砌筑工程，自动化仪表工程，建筑智能化工程，自动消防灭火工程，防腐绝热工程，通信工程，太阳能利用工程，其他。

二、机电工程建设项目的分类（一）以项目建设的性质划分1.新建项目是指地块上原来没有的新开工建设的项目。

若原有规模很小，经重新总体设计，扩大规模使新增加的固定资产值超过原有固定资产值三倍以上，也可视为新建项目。

2.扩建项目3.改建项目4.复建项目5.迁建项目（二）以项目建设规模划分三、机电工程关联的行业1H420012 掌握机电工程项目的特点一、机电工程项目建设的特征（一）设备制造的继续（二）散件装置的组合（三）制作与安装的结合。

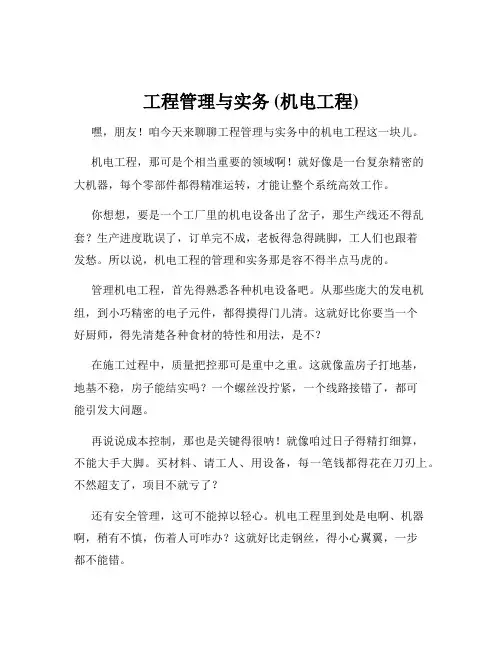

工程管理与实务 (机电工程)嘿，朋友！咱今天来聊聊工程管理与实务中的机电工程这一块儿。

机电工程，那可是个相当重要的领域啊！就好像是一台复杂精密的大机器，每个零部件都得精准运转，才能让整个系统高效工作。

你想想，要是一个工厂里的机电设备出了岔子，那生产线还不得乱套？生产进度耽误了，订单完不成，老板得急得跳脚，工人们也跟着发愁。

所以说，机电工程的管理和实务那是容不得半点马虎的。

管理机电工程，首先得熟悉各种机电设备吧。

从那些庞大的发电机组，到小巧精密的电子元件，都得摸得门儿清。

这就好比你要当一个好厨师，得先清楚各种食材的特性和用法，是不？在施工过程中，质量把控那可是重中之重。

这就像盖房子打地基，地基不稳，房子能结实吗？一个螺丝没拧紧，一个线路接错了，都可能引发大问题。

再说说成本控制，那也是关键得很呐！就像咱过日子得精打细算，不能大手大脚。

买材料、请工人、用设备，每一笔钱都得花在刀刃上。

不然超支了，项目不就亏了？还有安全管理，这可不能掉以轻心。

机电工程里到处是电啊、机器啊，稍有不慎，伤着人可咋办？这就好比走钢丝，得小心翼翼，一步都不能错。

进度管理也很重要哦！你想想，要是工程拖拖拉拉，不能按时交付，客户能满意吗？这就像你答应朋友的事儿没做到，人家不得埋怨你？技术创新在机电工程里也不能少。

时代在进步，技术在发展，咱得跟上潮流，不然就被淘汰啦。

人员管理也有讲究。

一个团队里，有技术大拿，也有新手小白，得让大家心往一处想，劲往一处使。

这就像拔河，劲儿不往一处使，能赢吗？总之，机电工程的管理与实务，那是一门大学问。

需要我们用心去琢磨，用智慧去应对，用汗水去浇灌。

只有这样，才能打造出高质量、高效率、安全可靠的机电工程。

朋友，你说是不是这个理儿？。

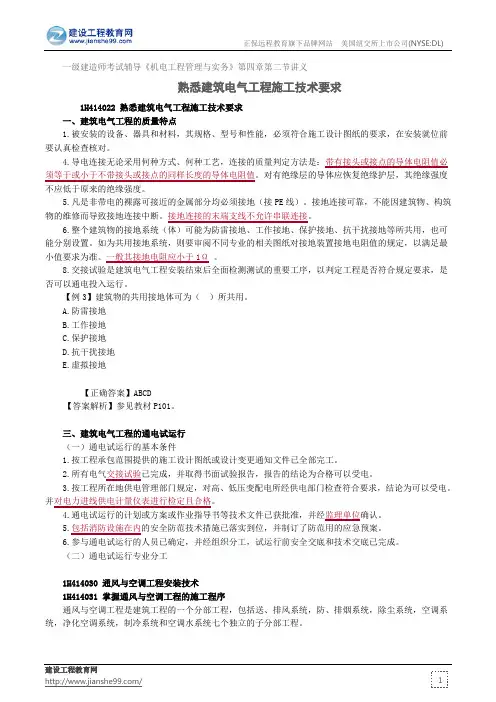

正保远程教育旗下品牌网站美国纽交所上市公司(NYSE:DL)建设工程教育网/一级建造师考试辅导《机电工程管理与实务》第四章第二节讲义熟悉建筑电气工程施工技术要求1H414022 熟悉建筑电气工程施工技术要求一、建筑电气工程的质量特点1.被安装的设备、器具和材料，其规格、型号和性能，必须符合施工设计图纸的要求，在安装就位前要认真检查核对。

4.导电连接无论采用何种方式、何种工艺，连接的质量判定方法是：带有接头或接点的导体电阻值必须等于或小于不带接头或接点的同样长度的导体电阻值。

对有绝缘层的导体应恢复绝缘护层，其绝缘强度不应低于原来的绝缘强度。

5.凡是非带电的裸露可接近的金属部分均必须接地（接PE线）。

接地连接可靠，不能因建筑物、构筑物的维修而导致接地连接中断。

接地连接的末端支线不允许串联连接。

6.整个建筑物的接地系统（体）可能为防雷接地、工作接地、保护接地、抗干扰接地等所共用，也可能分别设置。

如为共用接地系统，则要审阅不同专业的相关图纸对接地装置接地电阻值的规定，以满足最小值要求为准。

一般其接地电阻应小于1Ω。

8.交接试验是建筑电气工程安装结束后全面检测测试的重要工序，以判定工程是否符合规定要求，是否可以通电投入运行。

【例3】建筑物的共用接地体可为（）所共用。

A.防雷接地B.工作接地C.保护接地D.抗干扰接地E.虚拟接地【正确答案】ABCD【答案解析】参见教材P101。

三、建筑电气工程的通电试运行（一）通电试运行的基本条件1.按工程承包范围提供的施工设计图纸或设计变更通知文件已全部完工。

2.所有电气交接试验已完成，并取得书面试验报告，报告的结论为合格可以受电。

3.按工程所在地供电管理部门规定，对高、低压变配电所经供电部门检查符合要求，结论为可以受电。

并对电力进线供电计量仪表进行检定且合格。

4.通电试运行的计划或方案或作业指导书等技术文件已获批准，并经监理单位确认。

5.包括消防设施在内的安全防范技术措施已落实到位，并制订了防范用的应急预案。

【考点】槽盒内导线敷线要求（★）（1）同一槽盒内不宜同时敷设绝缘导线和电缆。

（2外护套）不应超过槽盒内截面的30根。

A.同一槽盒内可同时敷设绝缘导线和电力电缆B.同一路径无抗干扰要求的线路可敷设于同一槽盒内C.槽盒内的绝缘导线截面不应超过槽盒内截面的40％D.槽盒内的绝缘导线的根数不宜超过50根E.非电力绝缘导线的总截面不应超过槽盒内截面的50％ 【答案】BCE【考点】灯具安装技术要求（★） 3. 灯具固定要求2020一级建造师考试《机电工程管理与实务》精华讲义（三）1H414020建筑电气工程施工技术【考点】建筑电气工程的划分和施工程序（★）（1）灯具固定应牢固可靠，在砌体和混凝土结构上严禁使用木榫、尼龙塞或塑料塞固定；检查时按每检验批的灯具数量抽查5%，且不得少于1套。

（2）质量大于10kg试验，且持续时间不得少于（3）吸顶或墙面上安装的灯具，其固定螺栓或螺钉不应少于1H414030 通风与空调工程施工技术【考点】通风与空调工程的划分（★）【考点】通风与空调工程施工程序（★）（一）风管及配件制作与安装施工程序→风管调整→漏风量测试→质量检查。

）。

A.风管漏风量抽样方案确定。

B.风管检查C.测试仪器仪表检查校准D.现场数据记录【答案】C提示：先减振后安装）1.制冷机组安装施工顺序：基础验收→机组运输吊装→机组减振安装→机组就位安装配管安装→质量检查。

2.配管安装→质量检查。

3.质量检查。

新风机组安装施工顺序:平→质量检查。

7.太阳能供暖空调系统安装施工顺序：基础验收→设备运输吊装→设备安装→太阳能集热器8.1H414032 通风与空调工程施工技术要求【考点】风管及部件制作安装施工技术要求（★★）【真题分布数据统计】（2016案/ 2017案）（一）风管制作1.（1金属风管和风道规格以内径或内边长为准。

（2（4【例题·单选】镀锌钢板制作风管中，不得采用（）。

A.法兰连接B.焊接连接C.咬口连接D.铆钉连接【答案】B2.镀锌钢板风管制作（1）镀锌钢板的镀锌层厚度应符合设计及合同的规定，当设计无规定时，不应采用低于板材。

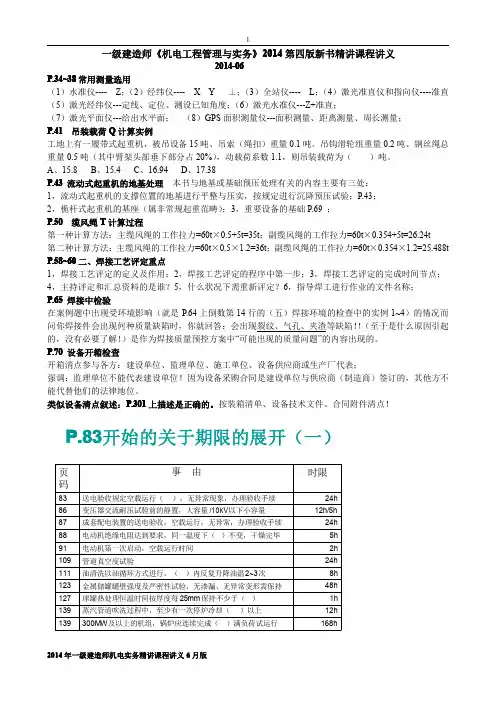

一级建造师《机电工程管理与实务》2014第四版新书精讲课程讲义20144-0-066201P.34~38常用测量选用（1）水准仪----Z；（2）经纬仪----X Y⊥；（3）全站仪----L；（4）激光准直仪和指向仪----准直（5）激光经纬仪---定线、定位、测设已知角度；（6）激光水准仪---Z+准直；（7）激光平面仪---给出水平面；（8）GPS面积测量仪---面积测量、距离测量、周长测量；P.41吊装载荷Q计算实例工地上有一履带式起重机，被吊设备15吨、吊索（绳扣）重量0.1吨、吊钩滑轮组重量0.2吨、钢丝绳总重量0.5吨（其中臂架头部垂下部分占20%），动载荷系数1.1，则吊装载荷为（）吨。

A、15.8B、15.4C、16.94D、17.38P.43流动式起重机的地基处理本书与地基或基础预压处理有关的内容主要有三处：1，流动式起重机的支撑位置的地基进行平整与压实，按规定进行沉降预压试验；P.43；2，桅杆式起重机的基座（属非常规起重范畴）；3，重要设备的基础P.69；P.50缆风绳T计算过程第一种计算方法：主缆风绳的工作拉力=60t×0.5+5t=35t；副缆风绳的工作拉力=60t×0.354+5t=26.24t第二种计算方法：主缆风绳的工作拉力=60t×0.5×1.2=36t；副缆风绳的工作拉力=60t×0.354×1.2=25.488t P.58~60二、焊接工艺评定重点1，焊接工艺评定的定义及作用；2，焊接工艺评定的程序中第一步；3，焊接工艺评定的完成时间节点；4，主持评定和汇总资料的是谁？5，什么状况下需重新评定？6，指导焊工进行作业的文件名称；P.65焊接中检验在案例题中出现受环境影响（就是P.64上倒数第14行的（五）焊接环境的检查中的实例1~4）的情况而问你焊接件会出现何种质量缺陷时，你就回答：会出现裂纹、气孔、夹渣等缺陷！！（至于是什么原因引起的，没有必要了解！）是作为焊接质量预控方案中“可能出现的质量问题”的内容出现的。
