二级建造师机电实务相关重点:建筑管道工程施工技术建筑管道工程施工技术1. 建筑管道工程施工依据的标准：《建筑给水排水及采暖工程施工质量验收规范》(GB50242);工程内容包括：室内和室外工程管道施工。
室内工程：市内给水系统、室内排水系统、室内热水供应系统、卫生器具安装、室内采暖系统;室外工程：室外给水、排水、供热管网，建筑中水系统及游泳池系统等。
2. 建筑设备管道系统中的给水、排水、供热及采暖管道工程的一般施工程序是：施工准备→配合土建预留、预埋→管道支架制作→附件检验→管道安装→管道系统试验→防腐绝热系统清洗→竣工验收。
3. 施工准备包括(5项内容)：技术准备、材料准备、机具准备、场地准备、施工组织及人员准备。
4. 根据管道工程安装的实际情况，灵活选择依次施工、流水作业、交叉作业等施工组织形式。
5. 施工准备原则：在编制施工组织设计时，一般应考虑先难后易、先大件后小件的施工方法。
遵循小管让大管、电管让水管、水管让风管、有压管让无压管的配管原则。
6. 管道支架、支座的制作应按照图样要求进行施工;代用材料应取得设计院同意;管道支吊架、支座及零件的焊接应遵守结构件焊接工艺。
制作合格的支吊架，应进行防腐处理和妥善保管。
7. 阀门安装前，应作强度和严密性试验;试验应在每批(同牌号、同型号、同规格)数量中抽查10%，且不少于一个。
对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。
8. 给水、排水、供热及采暖管道阀门的强度试验压力为公称压力的1.5倍;严密性试验压力为公称压力的1.1倍;试验压力在试验持续时间内应保持不变，且壳体填料及阀辨密封面无渗漏。
9. 干管安装的连接方式有：螺纹连接;法兰连接;焊接;粘结;承插连接;热熔连接。
10. 立管安装分为：明装立管和暗装立管。
明装立管安装完后应配合土建堵好楼板洞。
暗装立管的卡件宜在管井口设置型钢，上下统一吊线安装。
11. 支管安装分为：明装支管和暗装支管。

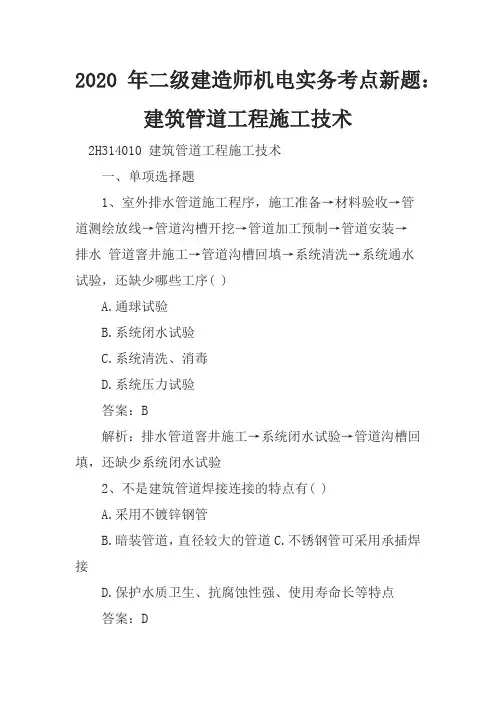

2020年二级建造师机电实务考点新题：建筑管道工程施工技术2H314010 建筑管道工程施工技术一、单项选择题1、室外排水管道施工程序，施工准备→材料验收→管道测绘放线→管道沟槽开挖→管道加工预制→管道安装→排水管道窨井施工→管道沟槽回填→系统清洗→系统通水试验，还缺少哪些工序( )A.通球试验B.系统闭水试验C.系统清洗、消毒D.系统压力试验答案：B解析：排水管道窨井施工→系统闭水试验→管道沟槽回填，还缺少系统闭水试验2、不是建筑管道焊接连接的特点有( )A.采用不镀锌钢管B.暗装管道，直径较大的管道C.不锈钢管可采用承插焊接D.保护水质卫生、抗腐蚀性强、使用寿命长等特点答案：D解析：保护水质卫生、抗腐蚀性强、使用寿命长等特点是不锈钢管卡压连接的方式3、高层建筑中直径为50mm的给水镀锌钢管应采用( )。
A.焊接连接B. 法兰连接C.螺纹连接D.卡套连接答案：C解析：螺纹连接：管径小于或等于100mm的镀锌钢管宜用螺纹连接，多用于明装管道。
法兰连接：直径较大的管道采用法兰连接。
焊接：焊接适用于不镀锌钢管，多用于暗装管道和直径较大的管道卡套式连接：铝塑复合管一般采用螺纹卡套压接。
4、建筑管道承插连接中，说法错误的有( )A.常用于给水及排水铸铁管及管件的连接B.柔性连接采用铅密封C. 刚性连接采用石棉水泥或膨胀性填料密封D.重要场合可用铅密封答案：B解析：柔性连接采用橡胶圈密封5、消火栓试射试验，说法错误的有( )A.屋顶取一处测得消火栓的出水流量(充实水柱)B.屋顶取一处测得消火栓的出水压力(充实水柱)C. 首层取两处检验两股充实水柱同时喷射到达最远点的能力。
D. 首层取两处检验一股充实水柱同时喷射到达最远点的能力答案：D解析：首层取两处检验两股充实水柱同时喷射到达最远点的能力。
6、消火栓系统施工程序中，正确的( )A. 施工准备→材料验收→配合土建预留、预埋→管道测绘放线→管道支架制作→管道加工预制→管道支架安装→干管安装→支管安装→附件安装→箱体稳固→管道试压、冲洗→系统调试B. 施工准备→材料验收→配合土建预留、预埋→管道测绘放线→管道支架制作→管道加工预制→管道支架安装→干管安装→支管安装→箱体稳固→管道试压、冲洗→附件安装→系统调试C. 施工准备→材料验收→配合土建预留、预埋→管道测绘放线→管道支架制作→管道加工预制→管道支架安装→干管安装→附件安装→支管安装→箱体稳固→管道试压、冲洗→系统调试D. 施工准备→材料验收→配合土建预留、预埋→管道测绘放线→管道支架制作→管道加工预制→管道支架安装→干管安装→支管安装→箱体稳固→附件安装→管道试压、冲洗→系统调试答案：D解析：施工准备→材料验收→配合土建预留、预埋→管道测绘放线→管道支架制作→管道加工预制→管道支架安装→干管安装→支管安装→箱体稳固→附件安装→管道试压、冲洗→系统调试二、多项选择题7、以下建筑管道安装，说法错误的是( )A. 管道安装一般应按先主管后支管、先上部后下部、先外后里的原则进行安装。

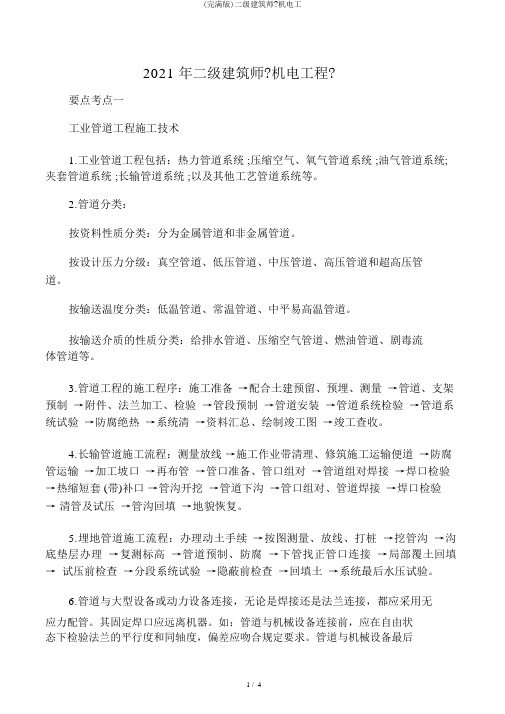

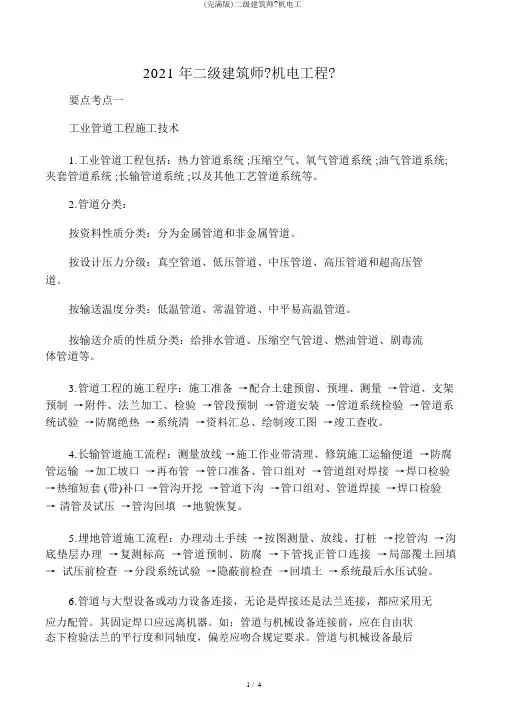

2021 年二级建筑师?机电工程?要点考点一工业管道工程施工技术1.工业管道工程包括：热力管道系统 ;压缩空气、氧气管道系统 ;油气管道系统;夹套管道系统 ;长输管道系统 ;以及其他工艺管道系统等。
2.管道分类：按资料性质分类：分为金属管道和非金属管道。
按设计压力分级：真空管道、低压管道、中压管道、高压管道和超高压管道。
按输送温度分类：低温管道、常温管道、中平易高温管道。
按输送介质的性质分类：给排水管道、压缩空气管道、燃油管道、剧毒流体管道等。
3.管道工程的施工程序：施工准备→配合土建预留、预埋、测量→管道、支架预制→附件、法兰加工、检验→管段预制→管道安装→管道系统检验→管道系统试验→防腐绝热→系统清→资料汇总、绘制竣工图→竣工查收。
4.长输管道施工流程：测量放线→施工作业带清理、修筑施工运输便道→防腐管运输→加工坡口→再布管→管口准备、管口组对→管道组对焊接→焊口检验→热缩短套 (带)补口→管沟开挖→管道下沟→管口组对、管道焊接→焊口检验→清管及试压→管沟回填→地貌恢复。
5.埋地管道施工流程：办理动土手续→按图测量、放线、打桩→挖管沟→沟底垫层办理→复测标高→管道预制、防腐→下管找正管口连接→局部覆土回填→ 试压前检查→分段系统试验→隐蔽前检查→回填土→系统最后水压试验。
6.管道与大型设备或动力设备连接，无论是焊接还是法兰连接，都应采用无应力配管。
其固定焊口应远离机器。
如：管道与机械设备连接前，应在自由状态下检验法兰的平行度和同轴度，偏差应吻合规定要求。
管道与机械设备最后连接时，应在联轴节上架设百分表监察机器位移。
管道经试压、吹扫合格后，对付该管道与机器的接口进行复位检验。
管道安装合格后，不得承受设计以外的附加载荷。
7.橡胶、塑料、玻璃钢、涂料等衬里的管道组成件，应存放在温度为5～400C的室内，并应防范阳光和热源的辐射。
8.阀门安装前，应按设计文件核对其型号，并应按介质流向确定其安装方向;检查阀门填料，其压盖螺栓应留有调治裕量。

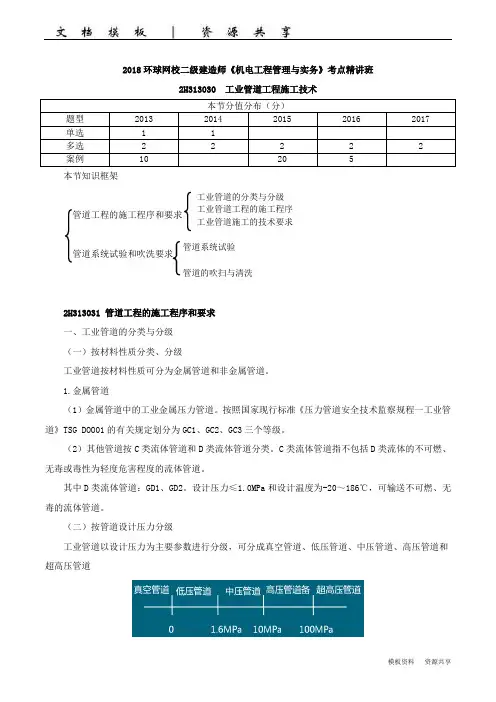

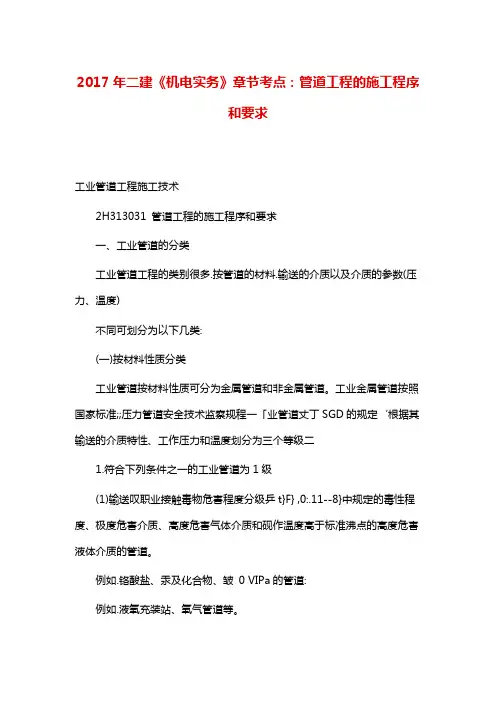

2018环球网校二级建造师《机电工程管理与实务》考点精讲班2H313030 工业管道工程施工技术本节分值分布（分） 题型2013 2014 2015 20162017 单选 1 1 多选 2 2 2 2 2 案例 10205本节知识框架管道工程的施工程序和要求管道系统试验和吹洗要求2H313031 管道工程的施工程序和要求 一、工业管道的分类与分级 （一）按材料性质分类、分级工业管道按材料性质可分为金属管道和非金属管道。
1.金属管道（1）金属管道中的工业金属压力管道。
按照国家现行标准《压力管道安全技术监察规程一工业管道》TSG DOO01的有关规定划分为GC1、GC2、GC3三个等级。
（2）其他管道按C 类流体管道和D 类流体管道分类。
C 类流体管道指不包括D 类流体的不可燃、无毒或毒性为轻度危害程度的流体管道。
其中D 类流体管道：GD1、GD2。
设计压力≤1.0MPa 和设计温度为-20～186℃，可输送不可燃、无毒的流体管道。
（二）按管道设计压力分级工业管道以设计压力为主要参数进行分级，可分成真空管道、低压管道、中压管道、高压管道和超高压管道工业管道的分类与分级 工业管道工程的施工程序工业管道施工的技术要求管道系统试验管道的吹扫与清洗【提示】10Mpa属于中压管道，100Mpa属于高压管道，两者临界点归结到低一层级中。
三、工业管道工程的施工程序1.工业管道工程的一般施工程序：（2009年单选、2012年单选）施工准备→配合土建预留、预埋、测量→管道、支架预制→附件、法兰加工、检验→管段预制→管道安装→管道系统检验→管道系统试验→防腐绝热→系统清洗→资料汇总、绘制竣工图→竣工验收。
2.长输管道施工程序线路交桩→测量放线→施工作业带清理、修筑施工运输便道→防腐管运输→布管→清理管口→管口组对→管道焊接→焊口检验→热收缩套（带）补口→管沟开挖→管道下沟→管沟回填→管道通球扫线、测径、试压、干燥→标志桩埋设→阴极保护→地貌恢复→竣工验收。

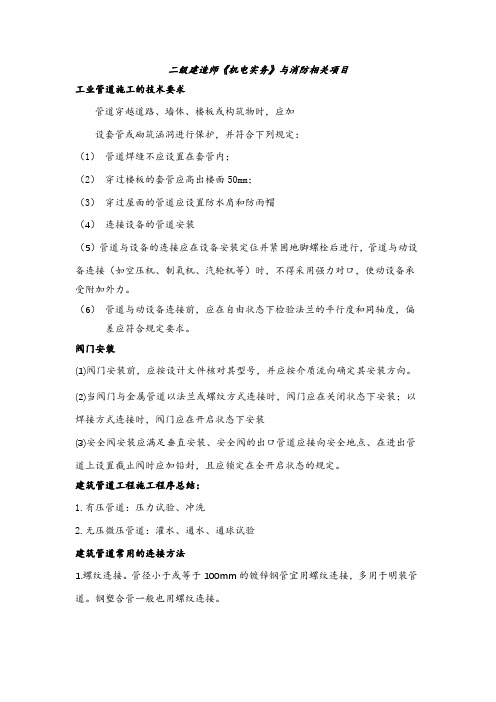

二级建造师《机电实务》与消防相关项目工业管道施工的技术要求管道穿越道路、墙体、楼板或构筑物时，应加设套管或砌筑涵洞进行保护，并符合下列规定：（1）管道焊缝不应设置在套管内；（2）穿过楼板的套管应高出楼面50mm；（3）穿过屋面的管道应设置防水肩和防雨帽（4）连接设备的管道安装（5）管道与设备的连接应在设备安装定位并紧固地脚螺栓后进行，管道与动设备连接（如空压机、制氧机、汽轮机等）时，不得采用强力对口，使动设备承受附加外力。
（6）管道与动设备连接前，应在自由状态下检验法兰的平行度和同轴度，偏差应符合规定要求。
阀门安装(1)阀门安装前，应按设计文件核对其型号，并应按介质流向确定其安装方向。
(2)当阀门与金属管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装；以焊接方式连接时，阀门应在开启状态下安装(3)安全阀安装应满足垂直安装、安全阀的出口管道应接向安全地点、在进出管道上设置截止阀时应加铅封，且应锁定在全开启状态的规定。
建筑管道工程施工程序总结：1.有压管道：压力试验、冲洗2.无压微压管道：灌水、通水、通球试验建筑管道常用的连接方法1.螺纹连接。
管径小于或等于100mm的镀锌钢管宜用螺纹连接，多用于明装管道。
钢塑合管一般也用螺纹连接。
2.法兰连接。
直径较大的管道采用法兰连接，法兰连接一般用在主干道连接阀门、水表、水泵等处，以及需要经常拆卸、检修的管段上3..沟槽连接（卡箍连接）。
沟槽式连接件连接可用于消防水、空调冷热水、给水、雨水等系统直径大于或等于100mm的镀锌钢管。
4.卡套式连接。
铝塑复合管一般采用螺纹卡套压接。
5.卡压连接。
不锈钢卡压式管件连接技术取代了螺纹、焊接、胶接等传统给水管道连接技术，具有保护水质卫生、抗腐蚀性强、使用寿命长等特点。
6.热熔连接。
PPR 管的连接方法采用热熔器进行热熔连接7承插连接。
用于给水及排水铸铁管及管件的连接。
有柔性连接和刚性连接两类，柔性连接采用橡胶圈密封，刚性连接采用石棉水泥或膨胀性填料密封，重要场合可用铅密封。

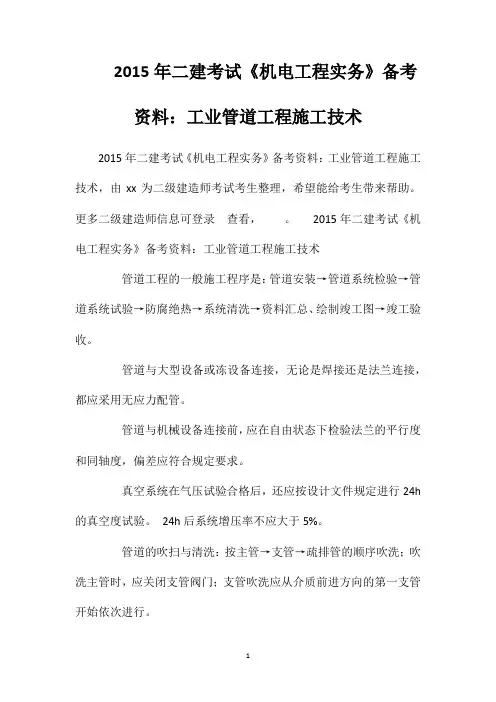

2015年二建考试《机电工程实务》备考资料：工业管道工程施工技术
2015年二建考试《机电工程实务》备考资料：工业管道工程施工技术，由xx为二级建造师考试考生整理，希望能给考生带来帮助。
更多二级建造师信息可登录查看，。
2015年二建考试《机电工程实务》备考资料：工业管道工程施工技术
管道工程的一般施工程序是：管道安装→管道系统检验→管道系统试验→防腐绝热→系统清洗→资料汇总、绘制竣工图→竣工验收。
管道与大型设备或冻设备连接，无论是焊接还是法兰连接，都应采用无应力配管。
管道与机械设备连接前，应在自由状态下检验法兰的平行度和同轴度，偏差应符合规定要求。
真空系统在气压试验合格后，还应按设计文件规定进行24h 的真空度试验。
24h后系统增压率不应大于5%。
管道的吹扫与清洗：按主管→支管→疏排管的顺序吹洗；吹洗主管时，应关闭支管阀门；支管吹洗应从介质前进方向的第一支管开始依次进行。
吹洗的介质应保证有足够的流量和压力，吹洗压力不得超过管道系统的设计压力，吹洗速度不低于工作流速。
相关：【全国二级建造师报名时间汇总】|【】。

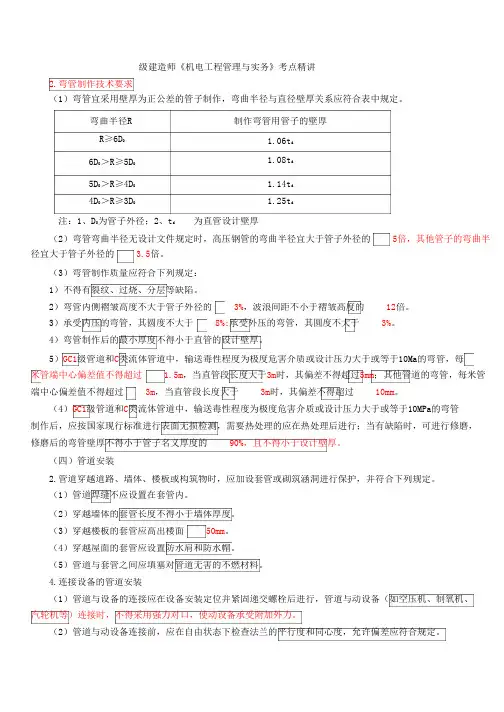

级建造师《机电工程管理与实务》考点精讲2.弯管制作技术要求（1）弯管宜采用壁厚为正公差的管子制作，弯曲半径与直径壁厚关系应符合表中规定。
弯曲半径RR≥6D0制作弯管用管子的壁厚1.06t d1.08t d6D0＞R≥5D05D0＞R≥4D04D0＞R≥3D01.14t d1.25t d注：1、D0为管子外径；2、t d 为直管设计壁厚（2）弯管弯曲半径无设计文件规定时，高压钢管的弯曲半径宜大于管子外径的5倍，其他管子的弯曲半径宜大于管子外径的 3.5倍。
（3）弯管制作质量应符合下列规定：1）不得有裂纹、过烧、分层等缺陷。
2）弯管内侧褶皱高度不大于管子外径的3%，波浪间距不小于褶皱高度的12倍。
3）承受内压的弯管，其圆度不大于8%:承受外压的弯管，其圆度不大于3%。
4）弯管制作后的最小厚度不得小于直管的设计壁厚。
5）GC1级管道和C类流体管道中，输送毒性程度为极度危害介质或设计压力大于或等于10Ma的弯管，每米管端中心偏差值不得超过 1.5m，当直管段长度大于3m时，其偏差不得超过5mm；其他管道的弯管，每米管端中心偏差值不得超过3m，当直管段长度大于3m时，其偏差不得超过10mm。
（4）GC1级管道和C类流体管道中，输送毒性程度为极度危害介质或设计压力大于或等于10MPa的弯管制作后，应按国家现行标准进行表面无损检测，需要热处理的应在热处理后进行；当有缺陷时，可进行修磨，修磨后的弯管壁厚不得小于管子名义厚度的90%，且不得小于设计壁厚。
（四）管道安装2.管道穿越道路、墙体、楼板或构筑物时，应加设套管或砌筑涵洞进行保护，并符合下列规定。
（1）管道焊缝不应设置在套管内。
（2）穿越墙体的套管长度不得小于墙体厚度。
（3）穿越楼板的套管应高出楼面50mm。
（4）穿越屋面的套管应设置防水肩和防水帽。
（5）管道与套管之间应填塞对管道无害的不燃材料。
4.连接设备的管道安装（1）管道与设备的连接应在设备安装定位并紧固递交螺栓后进行，管道与动设备（如空压机、制氧机、汽轮机等）连接时，不得采用强力对口，使动设备承受附加外力。

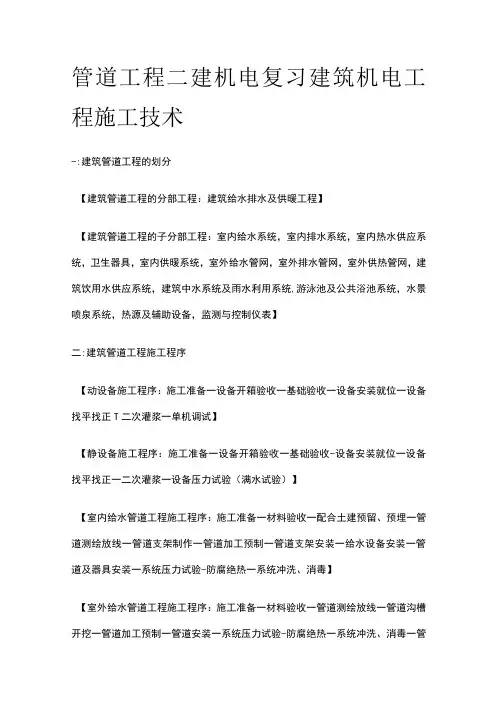

管道工程二建机电复习建筑机电工程施工技术-:建筑管道工程的划分【建筑管道工程的分部工程：建筑给水排水及供暖工程】【建筑管道工程的子分部工程：室内给水系统，室内排水系统，室内热水供应系统，卫生器具，室内供暖系统，室外给水管网，室外排水管网，室外供热管网，建筑饮用水供应系统，建筑中水系统及雨水利用系统,游泳池及公共浴池系统，水景喷泉系统，热源及辅助设备，监测与控制仪表】二:建筑管道工程施工程序【动设备施工程序：施工准备一设备开箱验收一基础验收一设备安装就位一设备找平找正T二次灌浆一单机调试】【静设备施工程序：施工准备一设备开箱验收一基础验收-设备安装就位一设备找平找正一二次灌浆一设备压力试验（满水试验）】【室内给水管道工程施工程序：施工准备一材料验收一配合土建预留、预埋一管道测绘放线一管道支架制作一管道加工预制一管道支架安装一给水设备安装一管道及器具安装一系统压力试验-防腐绝热一系统冲洗、消毒】【室外给水管道工程施工程序：施工准备一材料验收一管道测绘放线一管道沟槽开挖一管道加工预制一管道安装一系统压力试验-防腐绝热一系统冲洗、消毒一管沟回填】【室内排水管道工程施工程序：施工准备T材料验收一配合土建预留、预埋一管道测绘放线一管道支架制作一管道及器具安装一系统灌水试验一系统通水、通球试验】【室外排水管道工程施工程序：施工准备一材料验收一管道测绘放线一管道沟槽开挖一管道加工预制一管道安装一排水管道窖井施工一系统闭水试验―防腐一系统清洗一系统通水试验-管道沟槽回填】【室内热水管道工程施工程序：施工准备一材料验收一配合土建预留、预埋一管道测绘放线一管道支架制作一管道加工预制一管道支架安装一管道及器具安装一系统压力试验-防腐绝热一系统冲洗一试运行】【室内供暖管道工程施工程序：施工准备T材料验收一配合土建预留、预埋一管道测绘放线一管道支架制作一管道加工预制一管道支架安装一供暖设备安装一管道及配件安装一散热器及附件安装一系统压力试验-防腐绝热一系统冲洗一试运行】【室外供热管道工程施工程序：施工准备一材料验收一管道测绘放线一管道沟槽土建结构施工一管道支架制作安装一管道加工预制一管道及配件安装一系统压力试验一防腐绝热一系统冲洗一试运行和调试一管沟槽回填】【卫生器具施工程序：施工准备一卫生设备及附件验收一卫生器具安装一卫生器具给水配件安装一卫生器具排水管道安装一灌水、通水试验一试运行】【监测与控制仪表施工程序：施工准备一监测与控制仪表验收一监测与控制仪表鉴定校准一监测与控制仪表安装一试运行】三:建筑管道常用的连接方法【螺纹连接：管径小于或等于IOomm的镀锌钢管宜用螺纹连接，多用于明装管道】【法兰连接：直径较大的管道采用法兰连接】【焊接连接：焊接适用于非镀锌钢管，多用于暗装管道和直径较大的管道，并在高层建筑中应用较多】【沟槽连接（卡箍连接）：沟槽式连接可用于消防水，空调冷热水，给水，雨水等系统直径大于或等于IoOmm的镀锌钢管或钢塑复合管】【卡套式连接：铝塑复合管一般采用螺纹卡套压接】【卡压连接：具有保护水质卫生、抗腐蚀性强、使用寿命长等特点的不锈钢卡压式管件连接技术取代了螺纹、焊接、胶接等传统给水管道连接技术】【热熔连接：PPR、HDPE等塑料管常采用热熔器进行热熔连接】【承插连接：用于给水及排水铸铁管及管件的连接】四：建筑管道施工技术要点【施工准备：包括技术准备，材料准备，机具准备，场地准备，施工组织及人员准备】【材料设备管理：所使用的主要材料、成品和半成品、配件、器具和设备必须具有质量证明文件，符合国家技术标准或设计要求，进场时应检查验收并经监理工程师核查确认；所有进场材料包装应完好，表面无划痕及破损；主要器具和设备要有完整的安装说明书；阀门安装前进行强度和严密性试验;管道所用流量计及压力表应进行校验检定;散热器进场应对单位散热量、金属热强度等性能进行复验,•保温材料要对导热系数或热阻、密度、吸水率等性能进行复验；复验次数不得少于2次。

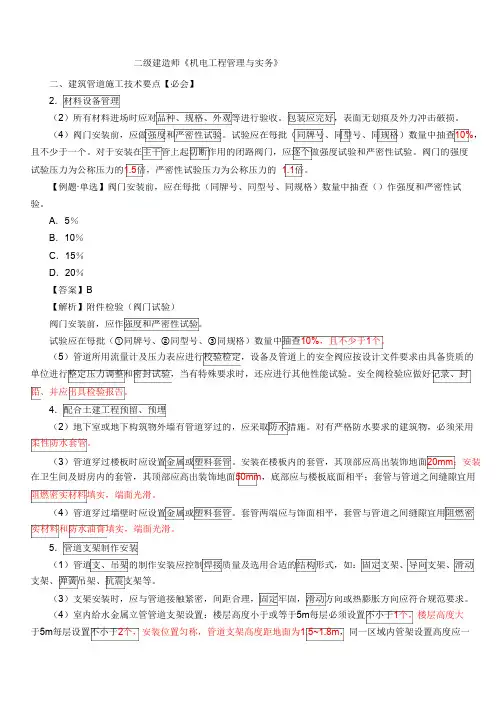

二级建造师《机电工程管理与实务》二、建筑管道施工技术要点【必会】2．材料设备管理（2）所有材料进场时应对品种、规格、外观等进行验收。
包装应完好，表面无划痕及外力冲击破损。
（4）阀门安装前，应做强度和严密性试验。
试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。
对于安装在主干管上起切断作用的闭路阀门，应逐个做强度试验和严密性试验。
阀门的强度试验压力为公称压力的1.5倍，严密性试验压力为公称压力的 1.1倍。
【例题·单选】阀门安装前，应在每批（同牌号、同型号、同规格）数量中抽查（）作强度和严密性试验。
A．5％B．10％C．15％D．20％【答案】B【解析】附件检验（阀门试验）阀门安装前，应作强度和严密性试验。
试验应在每批（①同牌号、②同型号、③同规格）数量中抽查10%，且不少于1个。
（5）管道所用流量计及压力表应进行校验检定，设备及管道上的安全阀应按设计文件要求由具备资质的单位进行整定压力调整和密封试验，当有特殊要求时，还应进行其他性能试验。
安全阀检验应做好记录、封铅、并应出具检验报告。
4．配合土建工程预留、预埋（2）地下室或地下构筑物外墙有管道穿过的，应采取防水措施。
对有严格防水要求的建筑物，必须采用柔性防水套管。
（3）管道穿过楼板时应设置金属或塑料套管。
安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙宜用阻燃密实材料填实，端面光滑。
（4）管道穿过墙壁时应设置金属或塑料套管。
套管两端应与饰面相平，套管与管道之间缝隙宜用阻燃密实材料和防水油膏填实，端面光滑。
5．管道支架制作安装（1）管道支、吊架的制作安装应控制焊接质量及选用合适的结构形式，如：固定支架、导向支架、滑动支架、弹簧吊架、抗震支架等。
（3）支架安装时，应与管道接触紧密，间距合理，固定牢固，滑动方向或热膨胀方向应符合规范要求。
