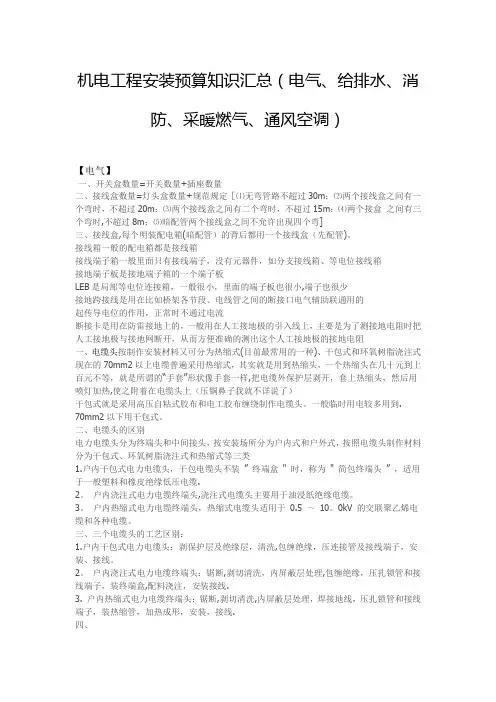

机电工程安装预算知识汇总（电气、给排水、消防、采暖燃气、通风空调）【电气】一、开关盒数量=开关数量+插座数量二、接线盒数量=灯头盒数量+规范规定［⑴无弯管路不超过30m；⑵两个接线盒之间有一个弯时，不超过20m；⑶两个接线盒之间有二个弯时，不超过15m；⑷两个接盒之间有三个弯时,不超过8m；⑸暗配管两个接线盒之间不允许出现四个弯]三、接线盒,每个明装配电箱(暗配管）的背后都用一个接线盒（先配管)。

接线箱一般的配电箱都是接线箱接线端子箱一般里面只有接线端子，没有元器件，如分支接线箱、等电位接线箱接地端子板是接地端子箱的一个端子板LEB是局部等电位连接箱，一般很小，里面的端子板也很小,端子也很少接地跨接线是用在比如桥架各节段、电线管之间的断接口电气辅助联通用的起传导电位的作用，正常时不通过电流断接卡是用在防雷接地上的，一般用在人工接地极的引入线上，主要是为了测接地电阻时把人工接地极与接地网断开，从而方便准确的测出这个人工接地极的接地电阻一、电缆头按制作安装材料又可分为热缩式(目前最常用的一种)、干包式和环氧树脂浇注式现在的70mm2以上电缆普遍采用热缩式，其实就是用到热缩头，一个热缩头在几十元到上百元不等，就是所谓的“手套”形状像手套一样,把电缆外保护层剥开，套上热缩头，然后用喷灯加热,使之附着在电缆头上（压铜鼻子我就不详说了）干包式就是采用高压自粘式胶布和电工胶布缠绕制作电缆头。

一般临时用电较多用到.70mm2以下用干包式。

二、电缆头的区别电力电缆头分为终端头和中间接头，按安装场所分为户内式和户外式，按照电缆头制作材料分为干包式、环氧树脂浇注式和热缩式等三类1.户内干包式电力电缆头，干包电缆头不装” 终端盒" 时，称为" 简包终端头” ，适用于一般塑料和橡皮绝缘低压电缆.2。

户内浇注式电力电缆终端头,浇注式电缆头主要用于油浸纸绝缘电缆。

3。

户内热缩式电力电缆终端头，热缩式电缆头适用于0.5 ～10。

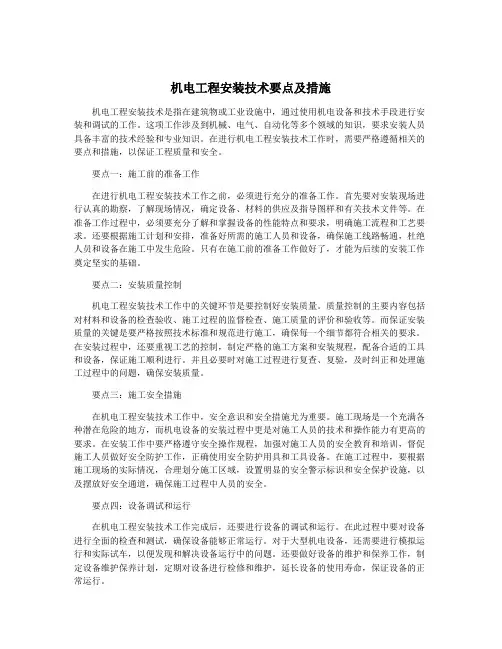

机电工程安装技术要点及措施机电工程安装技术是指在建筑物或工业设施中，通过使用机电设备和技术手段进行安装和调试的工作。

这项工作涉及到机械、电气、自动化等多个领域的知识，要求安装人员具备丰富的技术经验和专业知识。

在进行机电工程安装技术工作时，需要严格遵循相关的要点和措施，以保证工程质量和安全。

要点一：施工前的准备工作在进行机电工程安装技术工作之前，必须进行充分的准备工作。

首先要对安装现场进行认真的勘察，了解现场情况，确定设备、材料的供应及指导图样和有关技术文件等。

在准备工作过程中，必须要充分了解和掌握设备的性能特点和要求，明确施工流程和工艺要求。

还要根据施工计划和安排，准备好所需的施工人员和设备，确保施工线路畅通，杜绝人员和设备在施工中发生危险。

只有在施工前的准备工作做好了，才能为后续的安装工作奠定坚实的基础。

要点二：安装质量控制机电工程安装技术工作中的关键环节是要控制好安装质量。

质量控制的主要内容包括对材料和设备的检查验收、施工过程的监督检查、施工质量的评价和验收等。

而保证安装质量的关键是要严格按照技术标准和规范进行施工，确保每一个细节都符合相关的要求。

在安装过程中，还要重视工艺的控制，制定严格的施工方案和安装规程，配备合适的工具和设备，保证施工顺利进行。

并且必要时对施工过程进行复查、复验，及时纠正和处理施工过程中的问题，确保安装质量。

要点三：施工安全措施在机电工程安装技术工作中，安全意识和安全措施尤为重要。

施工现场是一个充满各种潜在危险的地方，而机电设备的安装过程中更是对施工人员的技术和操作能力有更高的要求。

在安装工作中要严格遵守安全操作规程，加强对施工人员的安全教育和培训，督促施工人员做好安全防护工作，正确使用安全防护用具和工具设备。

在施工过程中，要根据施工现场的实际情况，合理划分施工区域，设置明显的安全警示标识和安全保护设施，以及摆放好安全通道，确保施工过程中人员的安全。

要点四：设备调试和运行在机电工程安装技术工作完成后，还要进行设备的调试和运行。

机电工程工程专业技术考试要点一、机械设备安装技术★要点（一）、设备基础的种类及应用1材料组成不同的设备基础种类及应用(1)素混凝土基础:承受荷载较小、变形不大(2)钢筋混凝土基础:承受荷载较大、变形较大(3)垫层基础:允许沉降2.埋置深度不同的设备基础种类及应用1)桩基础:适用于需要减少基础振幅、减弱基础振动或控制基础沉降和沉降速率的精密大型设备的基础。

如透平压缩机、汽轮发电机组、锻压设备。

2)沉井基础:如冶炼、石油化工工程的烟和火炬，发电厂的洗涤塔★要点（二）、设备基础施工质量验收要求1.设备基础混凝土强度的验收要求(1)基础施工单位应提供设备基础质量合格证明文件，主要检查验收其混凝土配合比、混凝土养护及混凝土强度是否符合设计要求。

(2)如对强度有怀疑时，可请有检测资质的工程检测单位进行复测(3)重要的设备基础应做预压强度试验，预压合格并有预压沉降详细记录。

如大型锻压设备、汽轮发电机组、大型油罐。

★要点（三）、设备基础位置、标高、几何尺寸的验收要求设备基础位置和尺寸的主要检查项目: 基础的坐标位置，不同平面的标高;平面外形尺寸;凸台上平面外形尺寸;凹槽尺寸;平面的水平度;基础的垂直度;预埋地脚螺栓孔的中心线位置、深度和孔壁垂直度;★要点（四）、机械设备安装的一般程序设备开箱检查——基础检查验收——基础测量放线——垫铁设置——设备吊装就位——设备安装调整——设备固定与灌浆——设备零部件清洗与装配——润滑与设备加油——设备试运行——工程验收。

★要点（五）、基础测量放线1.基准线和基准点的设置要求(1)对于与其他设备无机械联系的机械设备，其定位基面、线或点与安装基准线的允许偏差为士20mm，与安装基准点的允许偏差为-10~+20mm。

(2)对于与其他设备有机械联系的机械设备，其定位基面、线或点与安装基准线的允许在2偏差为土2mm，与安装基准点的允许偏差为土1mm。

★要点（六）、设备基础常见质量通病基础上平面标高超差。

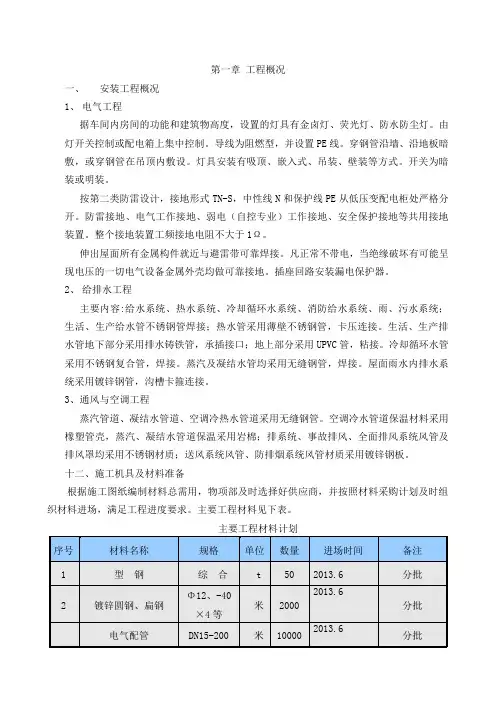

第一章工程概况一、安装工程概况1、电气工程据车间内房间的功能和建筑物高度，设置的灯具有金卤灯、荧光灯、防水防尘灯。

由灯开关控制或配电箱上集中控制。

导线为阻燃型，并设置PE线。

穿钢管沿墙、沿地板暗敷，或穿钢管在吊顶内敷设。

灯具安装有吸顶、嵌入式、吊装、壁装等方式。

开关为暗装或明装。

按第二类防雷设计，接地形式TN-S，中性线N和保护线PE从低压变配电柜处严格分开。

防雷接地、电气工作接地、弱电（自控专业）工作接地、安全保护接地等共用接地装置。

整个接地装置工频接地电阻不大于1Ω。

伸出屋面所有金属构件就近与避雷带可靠焊接。

凡正常不带电，当绝缘破坏有可能呈现电压的一切电气设备金属外壳均做可靠接地。

插座回路安装漏电保护器。

2、给排水工程主要内容:给水系统、热水系统、冷却循环水系统、消防给水系统、雨、污水系统；生活、生产给水管不锈钢管焊接；热水管采用薄壁不锈钢管，卡压连接。

生活、生产排水管地下部分采用排水铸铁管，承插接口；地上部分采用UPVC管，粘接。

冷却循环水管采用不锈钢复合管，焊接。

蒸汽及凝结水管均采用无缝钢管，焊接。

屋面雨水内排水系统采用镀锌钢管，沟槽卡箍连接。

3、通风与空调工程蒸汽管道、凝结水管道、空调冷热水管道采用无缝钢管。

空调冷水管道保温材料采用橡塑管壳，蒸汽、凝结水管道保温采用岩棉；排系统、事故排风、全面排风系统风管及排风罩均采用不锈钢材质；送风系统风管、防排烟系统风管材质采用镀锌钢板。

十二、施工机具及材料准备根据施工图纸编制材料总需用，物项部及时选择好供应商，并按照材料采购计划及时组织材料进场，满足工程进度要求。

主要工程材料见下表。

主要工程材料计划第二章施工机械配置、劳动力、主要周转材料计划与安排第一节施工机械一、施工机械的选择与配置具体详见下表3.3拟投入的主要施工机械设备表。

第二节劳动力一、劳动力使用调配安排说明二、劳动力投入使用计划各施工阶段主要工种计划劳动力配置详见下表3.5劳动力计划表。

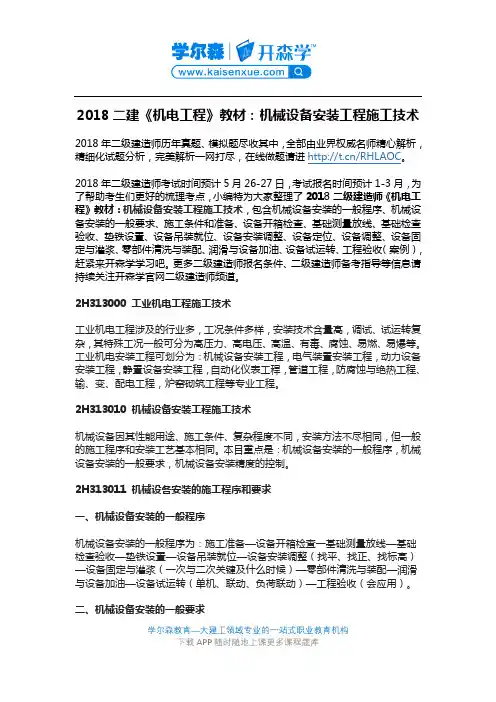

2018二建《机电工程》教材：机械设备安装工程施工技术2018年二级建造师历年真题、模拟题尽收其中，全部由业界权威名师精心解析，精细化试题分析，完美解析一网打尽，在线做题请进/RHLAOC。

2018年二级建造师考试时间预计5月26-27日，考试报名时间预计1-3月，为了帮助考生们更好的梳理考点，小编特为大家整理了2018二级建造师《机电工程》教材：机械设备安装工程施工技术，包含机械设备安装的一般程序、机械设备安装的一般要求、施工条件和准备、设备开箱检查、基础测量放线、基础检查验收、垫铁设置、设备吊装就位、设备安装调整、设备定位、设备调整、设备固定与灌浆、零部件清洗与装配、润滑与设备加油、设备试运转、工程验收（案例），赶紧来开森学学习吧。

更多二级建造师报名条件、二级建造师备考指导等信息请持续关注开森学官网二级建造师频道。

2H313000 工业机电工程施工技术工业机电工程涉及的行业多，工况条件多样，安装技术含量髙，调试、试运转复杂，其特殊工况一般可分为髙压力、高电压、高温、有毒、腐蚀、易燃、易爆等。

工业机电安装工程可划分为：机械设备安装工程，电气装置安装工程，动力设备安装工程，静置设备安装工程，自动化仪表工稈，管道工程，防腐蚀与绝热工程、输、变、配电工程，炉窑砌筑工程等专业工程。

2H313010 机械设备安装工程施工技术机械设备因其性能用途、施工条件、复杂程度不同，安装方法不尽相同，但一般的施工程序和安装工艺基本相同。

本目重点是：机械设备安装的一般程序，机械设备安装的一般要求，机械设备安装精度的控制。

2H313011 机械设各安装的施工程序和要求一、机械设备安装的一般程序机械设备安装的一般程序为：施工准备—设备开箱检査一基础测量放线—基础检查验收—垫铁设置—设备吊装就位—设备安装调整（找平、找正、找标高）—设备固定与灌浆（一次与二次关键及什么时候）—零部件清洗与装配—润滑与设备加油—设备试运转（单机、联动、负荷联动）—工程验收（会应用）。

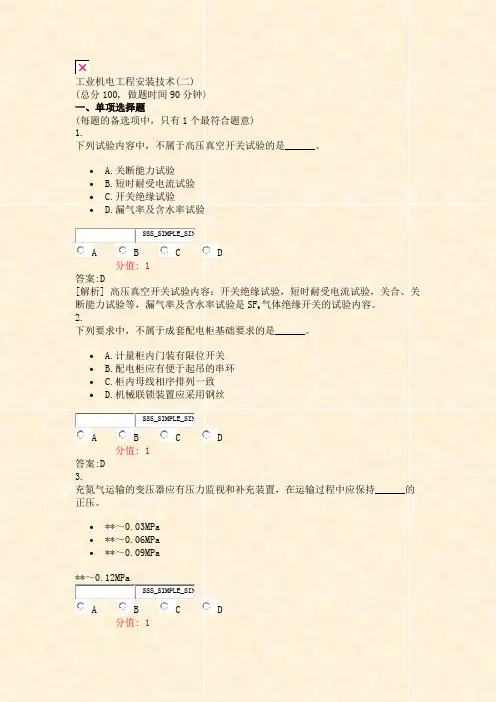

工业机电工程安装技术(二)(总分100, 做题时间90分钟)一、单项选择题(每题的备选项中，只有1个最符合题意)1.下列试验内容中，不属于高压真空开关试验的是______。

• A.关断能力试验• B.短时耐受电流试验• C.开关绝缘试验• D.漏气率及含水率试验SSS_SIMPLE_SINA B C D分值: 1答案:D[解析] 高压真空开关试验内容：开关绝缘试验，短时耐受电流试验，关合、关气体绝缘开关的试验内容。

断能力试验等，漏气率及含水率试验是SF62.下列要求中，不属于成套配电柜基础要求的是______。

• A.计量柜内门装有限位开关• B.配电柜应有便于起吊的串环• C.柜内母线相序排列一致• D.机械联锁装置应采用钢丝SSS_SIMPLE_SINA B C D分值: 1答案:D3.充氮气运输的变压器应有压力监视和补充装置，在运输过程中应保持______的正压。

•**～0.03MPa•**～0.06MPa•**～0.09MPa**～0.12MPaSSS_SIMPLE_SINA B C D分值: 1答案:A4.成套配电装置送电验收，由供电部门检查合格后将电源送进室内，经过验电、校相无误后合______。

• A.高压柜进线开关• B.变压器柜开关• C.低压柜进线开关• D.其他柜的开关SSS_SIMPLE_SINA B C D分值: 1答案:A[解析] 成套配电装置送电验收：由供电部门检查合格后将电源送进室内，经过验电、校相无误。

合高压进线开关，检查高压电压是否正常；合变压器柜开关，检查变压器是否有电；合低压柜进线开关，查看低压电压是否正常。

分别合其他柜的开关。

5.下列二次回路配线的要求，错误的是______。

• A.柜内所有的导线均不应有接头• B.所配导线均应标明其回路编号• C.同一个端子可以插接两根导线• D.二次回路的接地应设专用螺栓SSS_SIMPLE_SINA B C D分值: 2答案:C6.在变压器二次搬运中，做法错误的是______。

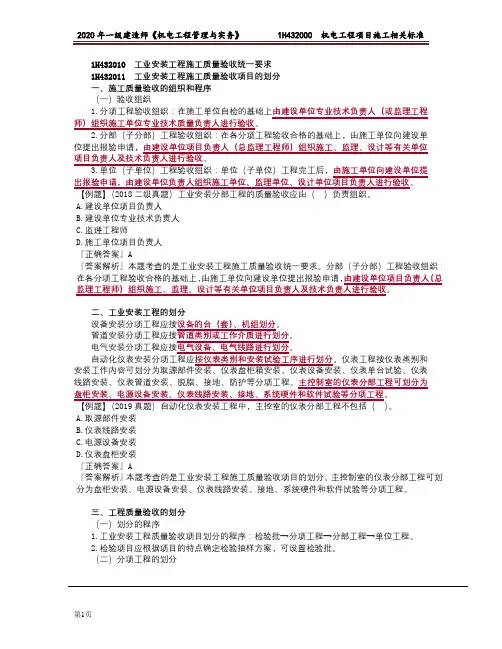

1H432010工业安装工程施工质量验收统一要求1H432011工业安装工程施工质量验收项目的划分一、施工质量验收的组织和程序（一）验收组织1.分项工程验收组织：在施工单位自检的基础上由建设单位专业技术负责人（或监理工程师）组织施工单位专业技术质量负责人进行验收。

2.分部（子分部）工程验收组织：在各分项工程验收合格的基础上，由施工单位向建设单位提出报验申请，由建设单位项目负责人（总监理工程师）组织施工、监理、设计等有关单位项目负责人及技术负责人进行验收。

单位（子单位）工程验收组织：单位（子单位）工程完工后，由施工单位向建设单位提出报验申请，由建设单位负责人组织施工单位、监理单位、设计单位项目负责人进行验收。

【例题】（2018二级真题）工业安装分部工程的质量验收应由（）负责组织。

A.建设单位项目负责人B.建设单位专业技术负责人C.监理工程师D.施工单位项目负责人『正确答案』A『答案解析』本题考查的是工业安装工程施工质量验收统一要求。

分部（子分部）工程验收组织：在各分项工程验收合格的基础上，由施工单位向建设单位提出报验申请，由建设单位项目负责人（总监理工程师）组织施工、监理、设计等有关单位项目负责人及技术负责人进行验收。

二、工业安装工程的划分设备安装分项工程应按设备的台（套）、机组划分。

管道安装分项工程应按管道类别或工作介质进行划分。

电气安装分项工程应按电气设备、电气线路进行划分。

自动化仪表安装分项工程应按仪表类别和安装试验工序进行划分。

仪表工程按仪表类别和安装工作内容可划分为取源部件安装、仪表盘柜箱安装、仪表设备安装、仪表单台试验、仪表线路安装、仪表管道安装、脱脂、接地、防护等分项工程。

主控制室的仪表分部工程可划分为盘柜安装、电源设备安装、仪表线路安装、接地、系统硬件和软件试验等分项工程。

【例题】（2019真题）自动化仪表安装工程中，主控室的仪表分部工程不包括（）。

A.取源部件安装B.仪表线路安装C.电源设备安装D.仪表盘柜安装『正确答案』A『答案解析』本题考查的是工业安装工程施工质量验收项目的划分。

工业机电工程施工技术是指在工业生产领域中，运用机械、电子、控制、自动化等学科的知识和技术，进行设备安装、调试和维护的工程技术。

随着我国经济的快速发展，工业机电工程领域得到了广泛的应用和发展，对施工技术的要求也越来越高。

本文将从以下几个方面介绍工业机电工程施工技术。

一、设备安装技术1. 设备安装的一般程序：施工准备、基础验收、设置设备安装基准线和基准点、地脚螺栓安装、垫铁安装、设备吊装就位、设备安装调整、设备灌浆、设备清洗、设计装配、调整试运行、竣工验收。

2. 对大型设备、高精度设备、冲压设备及连续生产线设备的基础，建设单位应提供基础预压记录及沉降观测点。

3. 大型及重要设备应设置永久性中心标板和基准点，应用铜材或不锈钢材制作。

4. 有些设备的水平度在生产过程中常需要调整，采用螺栓调整垫铁；有些设备需要减震，采用减震垫铁。

5. 设备找正是用移动设备的方法将其调整到设计规定的平面坐标位置上。

二、施工安全管理1. 项目经理是项目部的安全第一责任人，负责本工程项目安全管理的组织工作。

2. 安全生产责任制的落实：项目经理对本工程项目的安全负总责，项目技术负责人、施工负责人、安全员等分别对各自职责范围内的安全负责。

3. 施工现场安全管理：严格执行安全操作规程，加强施工现场的安全防护，定期进行安全检查，发现问题及时整改。

4. 施工人员培训：加强施工人员的安全教育和技能培训，提高施工人员的安全意识和操作技能。

三、施工质量控制1. 施工质量控制的原则：预防为主、过程控制、动态管理、持续改进。

2. 施工质量控制的环节：施工准备、施工过程、施工验收。

3. 施工质量控制的方法：现场检查、试验检测、资料审核、过程控制。

4. 施工质量问题的处理：及时发现和处理施工质量问题，确保工程质量。

四、施工组织与管理1. 施工组织：根据工程特点和施工条件，合理组织施工，确保施工顺利进行。

2. 施工计划：制定施工计划，明确施工进度、施工内容、施工人员、施工材料等。
